Kategorie
Bearbeitungszentren
Typ
5-Achsen oder mehr
Marke
Modell

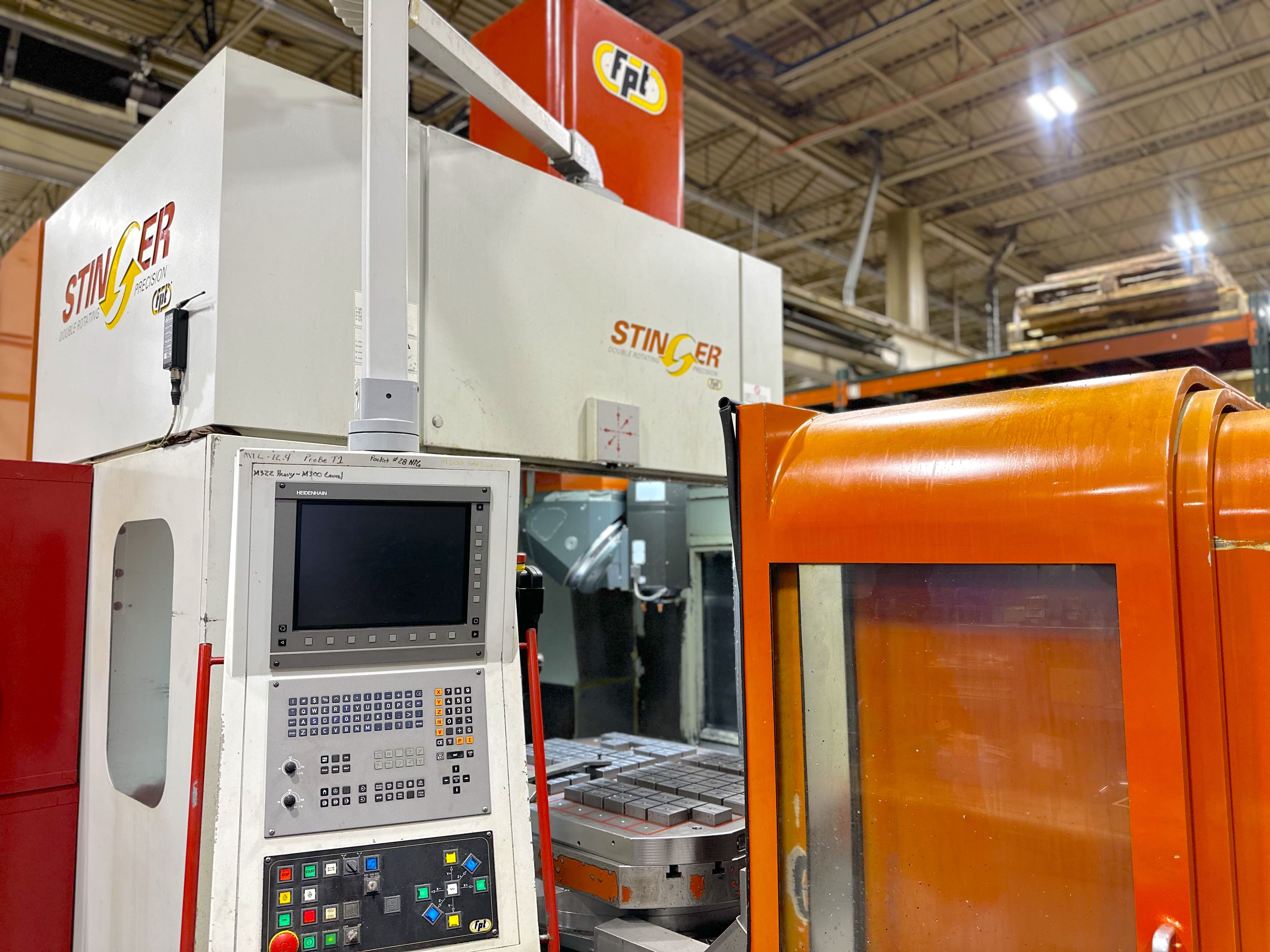

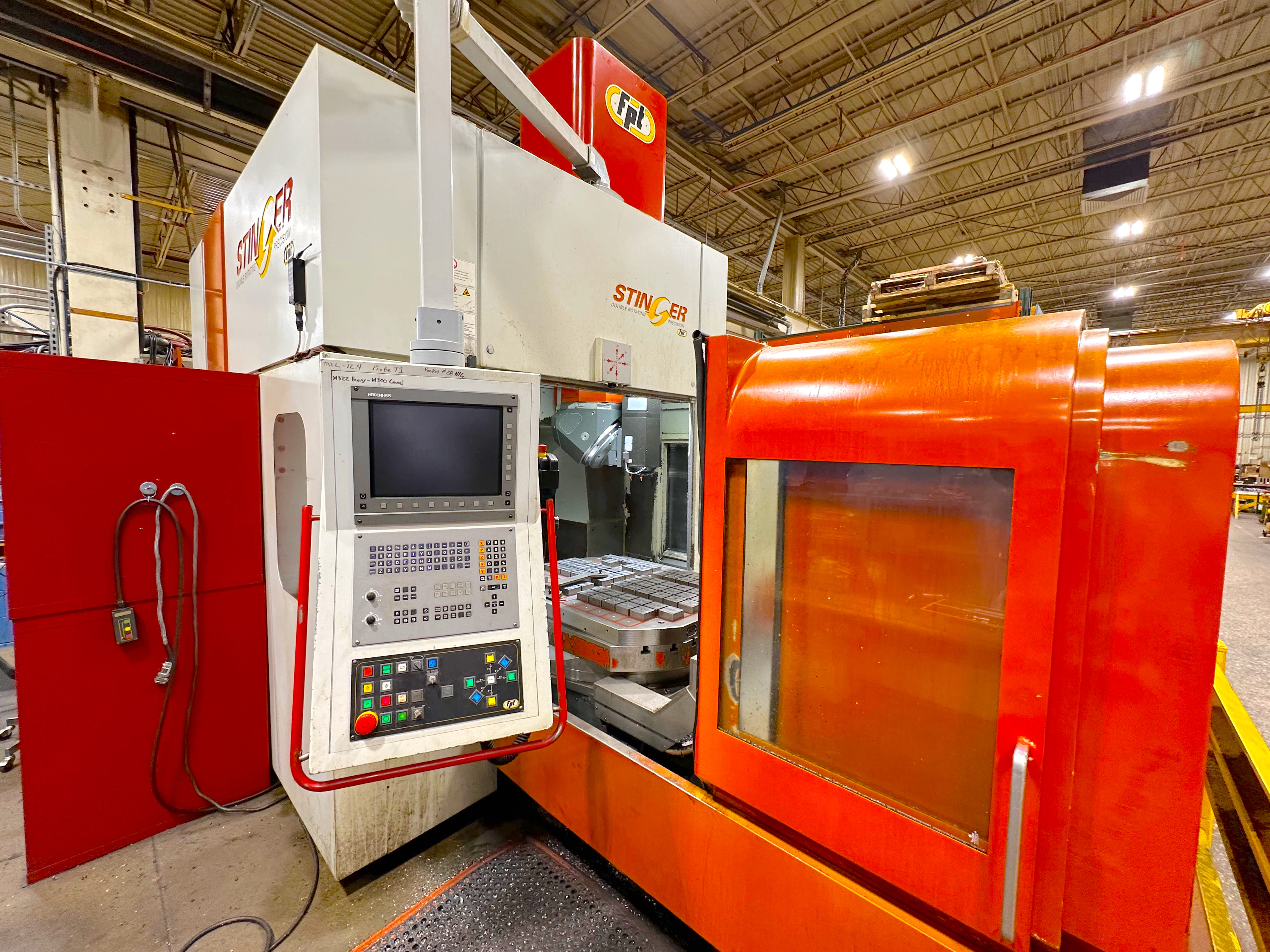

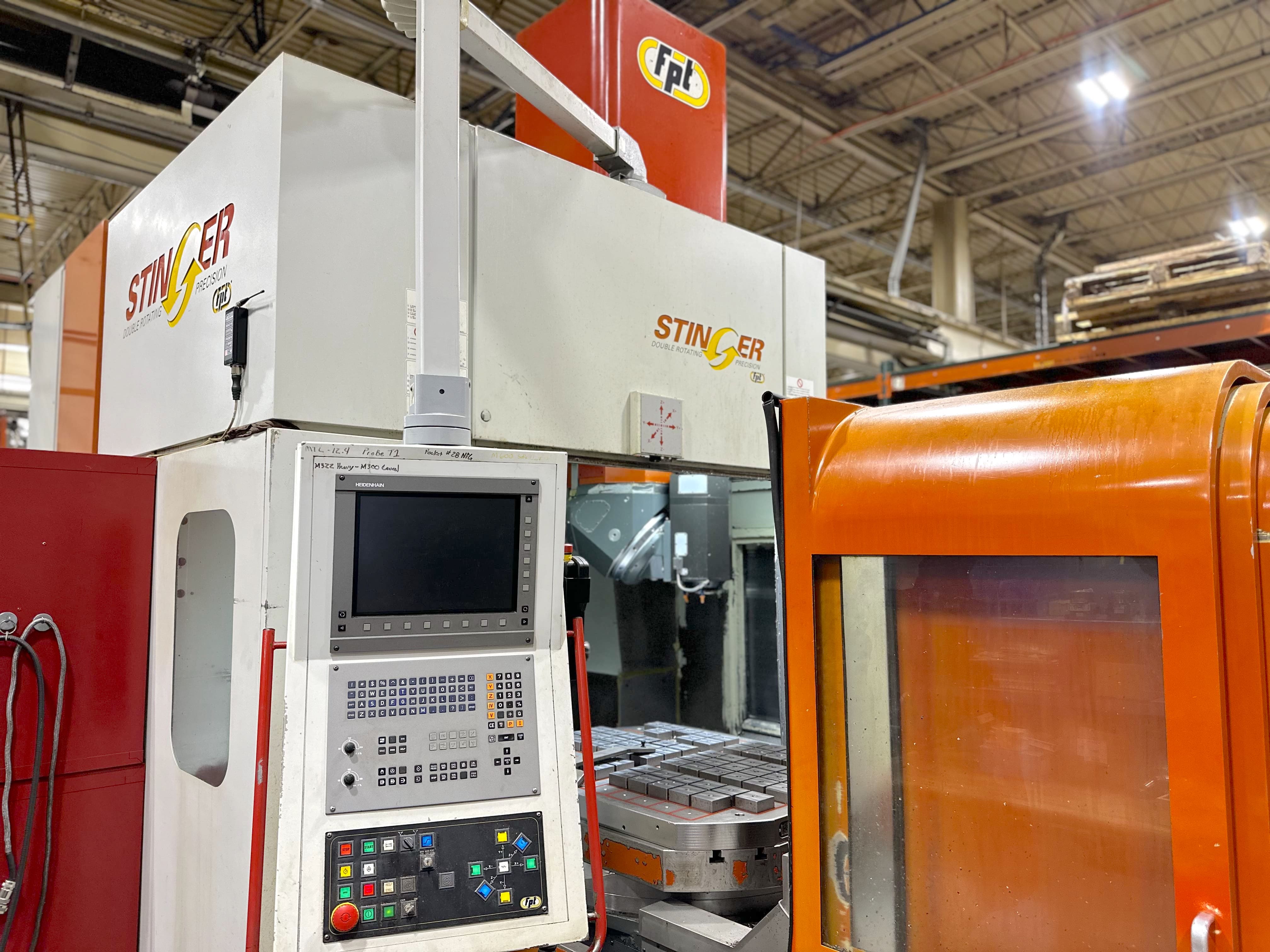

STINGER
Kapazität
1750x1400x600 mm68,90x55,12x23,62 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
1750 mm68,90 in
Vertikal (Z)
600 mm23,62 in
Quer (Y)
1400 mm55,12 in
Drehung Tisch (B)
∞ °
Schwingvermögen Zylinder
1300 mm51,18 in
Oscillazione Testa (A)
∞ / 0,001 °
Abstand zwischen den Spalten
1430 mm56,30 in
CNC
CNC

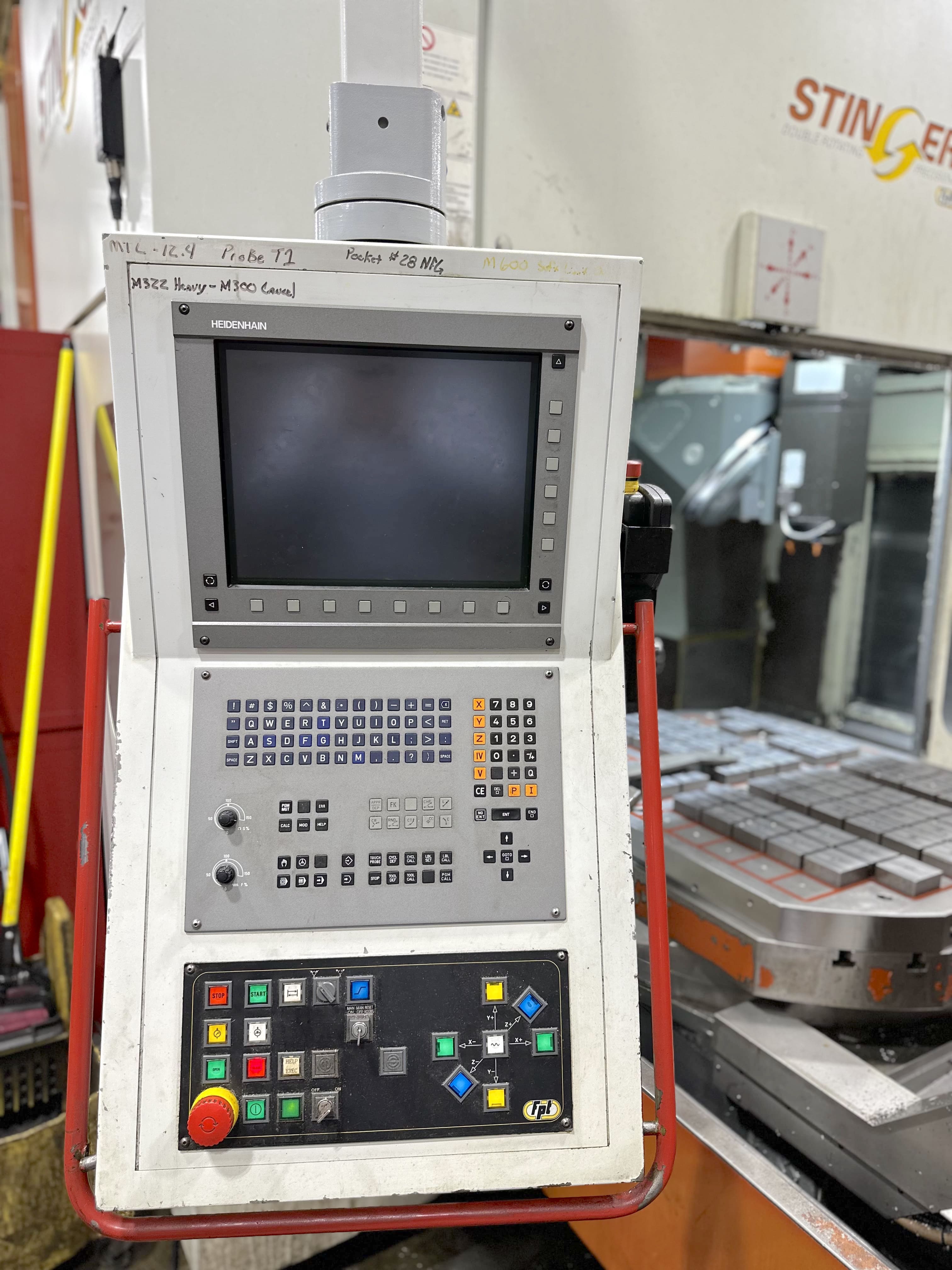

Heidenhain iTNC530
Antriebe
Siemens
SPINDELSTOCK 1
Lieferbar auf Anfrage
Nein
Typ
TULCE
Spindelaufnahme
HSK63A
Achse A
∞ /0,001 °
Max. Drehmoment
101 Nm
Max. Geschwindigkeit
18.000 Rpm
Max. Leistung
18/22 Kw
Kühlmittel
CTS60 Bar

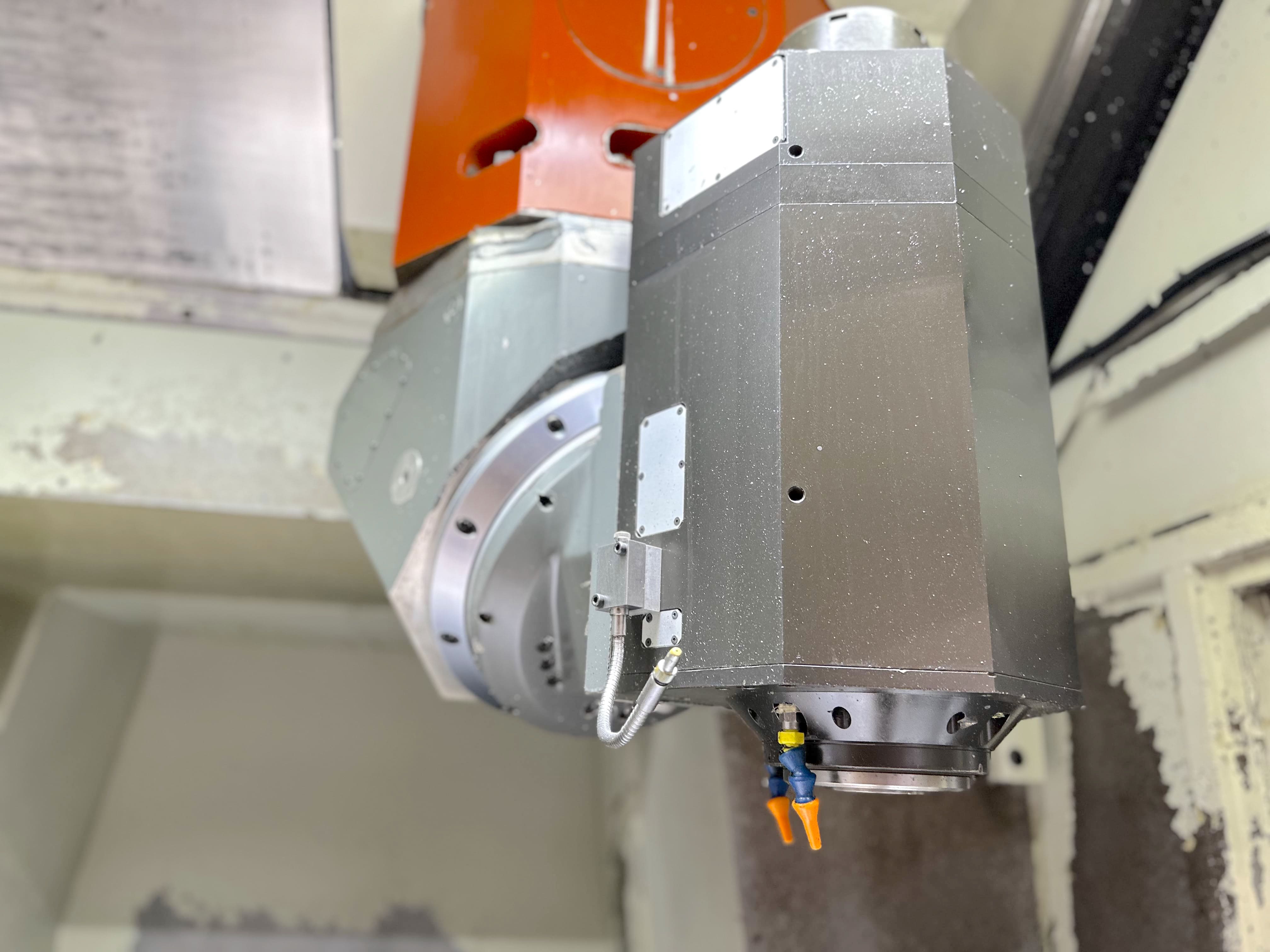

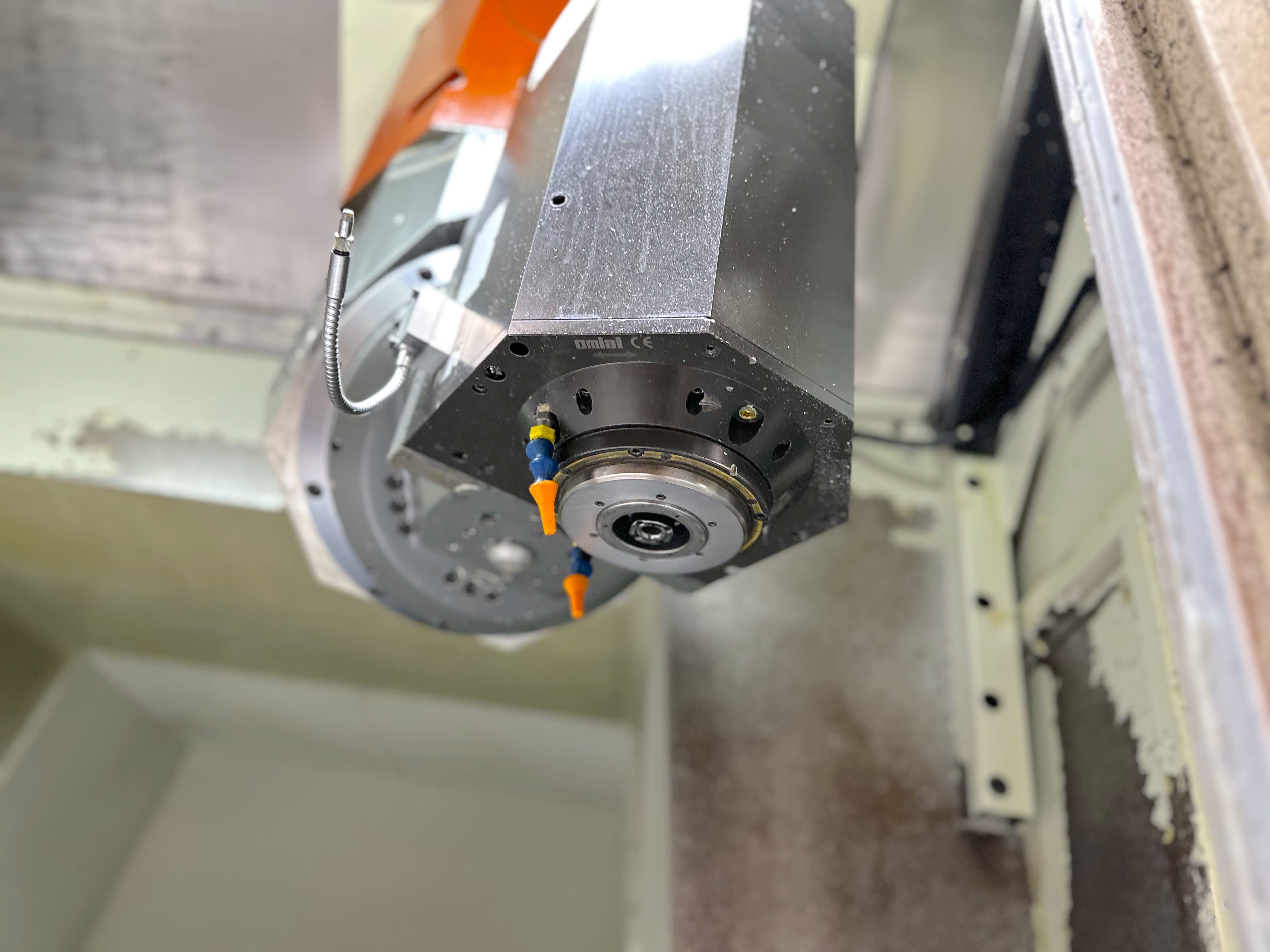

SPINDEL
Leistung der Spindel
18/22 Kw
Drehgeschwindigkeit
18.000 Rpm
Drehmoment
101 Nm
Aufnahme
HSK63A
Spindelgetriebe
Electrospindle
Internes Kühlmittel
CTS60 Bar
VORSCHüBE
Schnell X
35 m/min1.377,95 ipm
Schnell Y
35 m/min1.377,95 ipm
Schnell Z
35 m/min1.377,95 ipm
Achsenbeschleunigung
6 m/s2

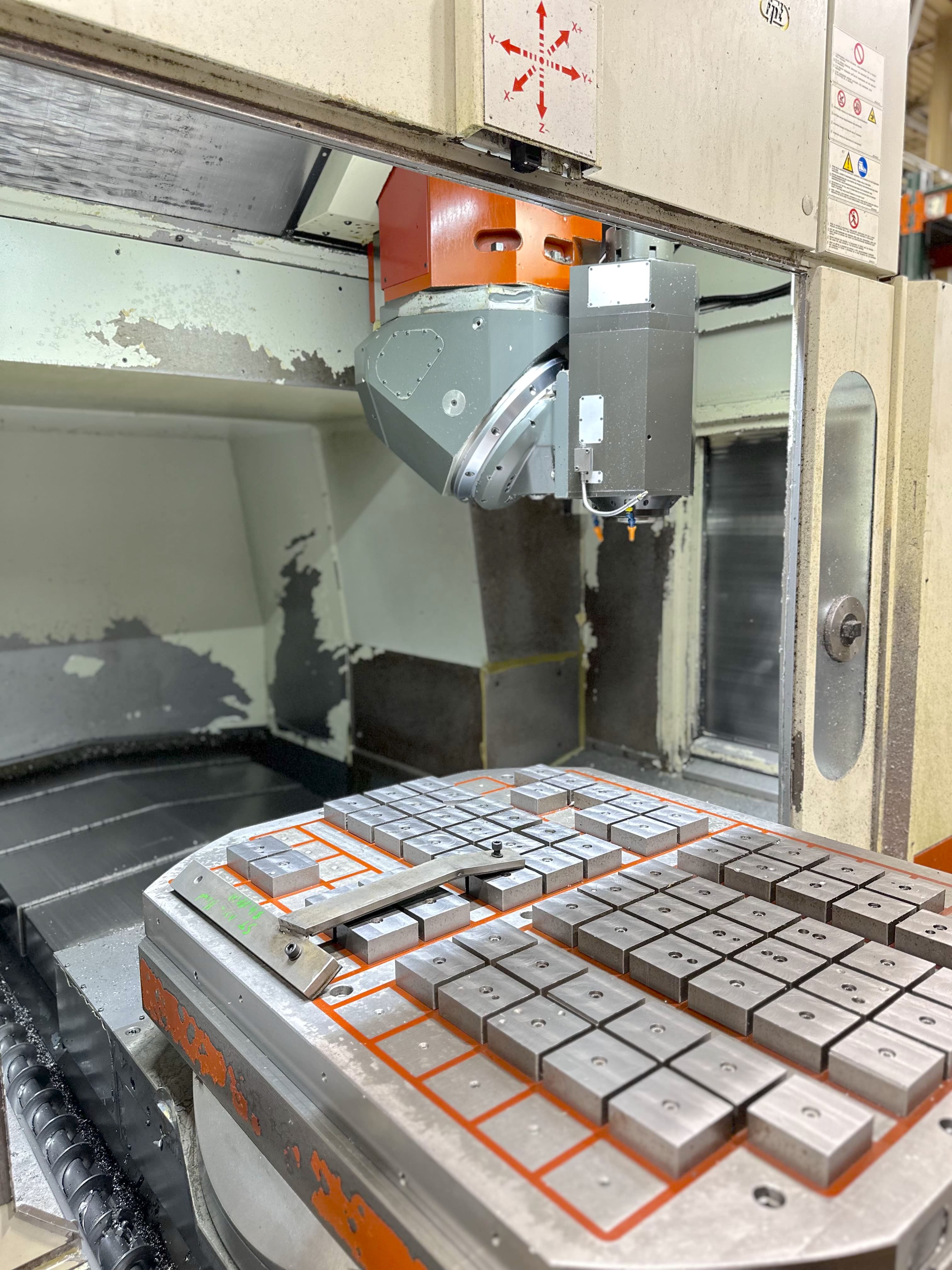

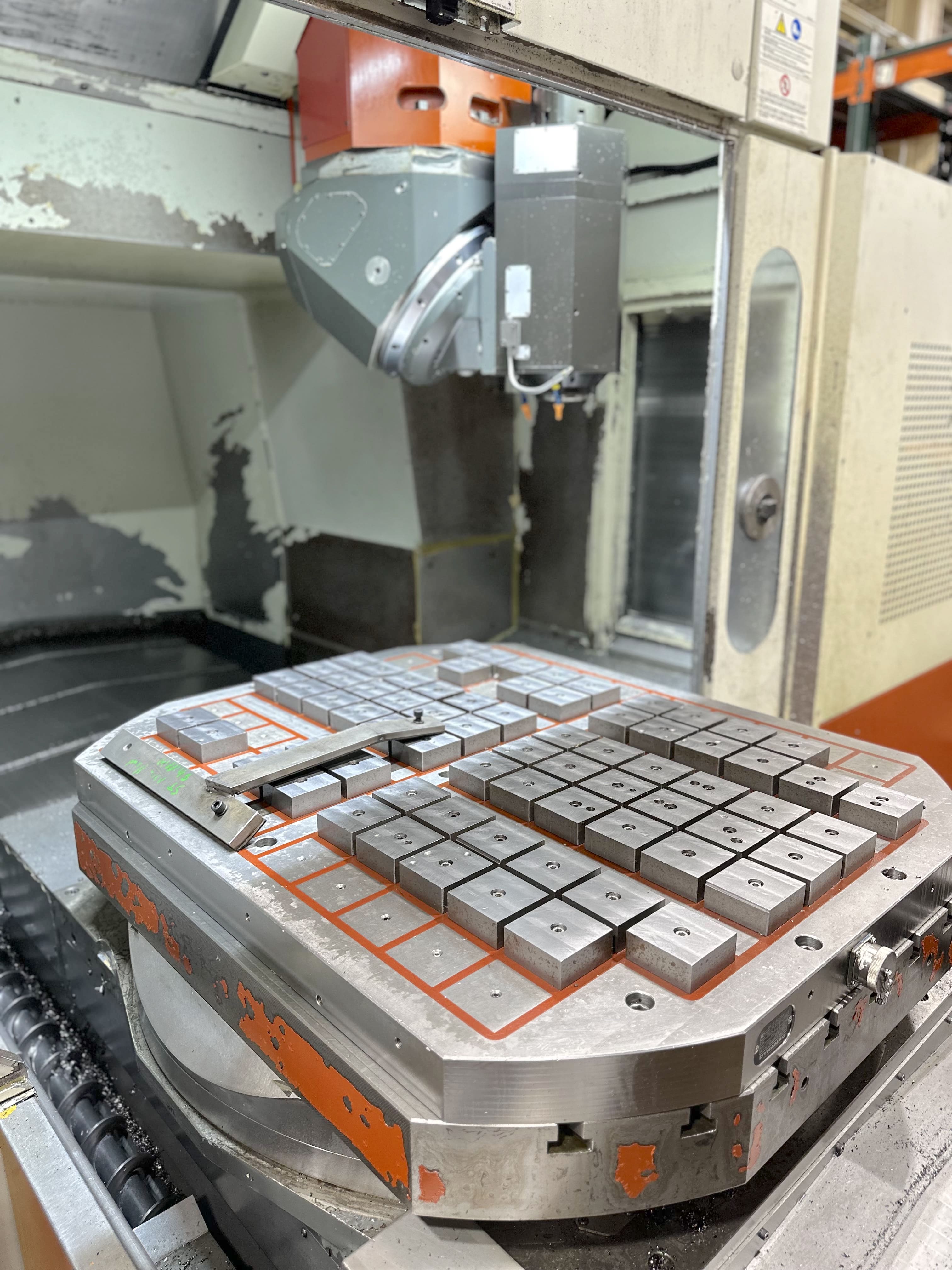

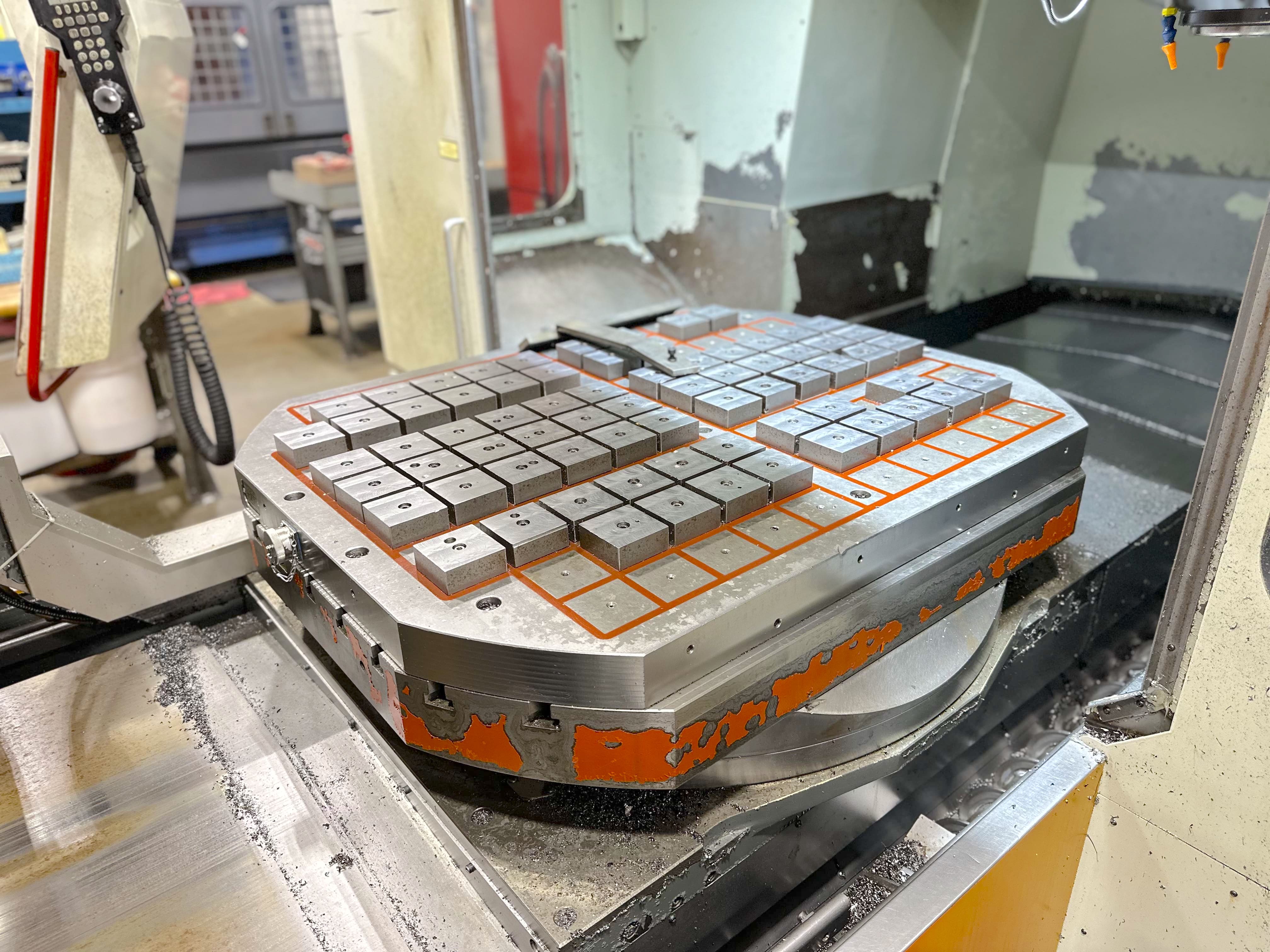

TISCH
Größe (LxBxH)
1200x1000 mm47,24x39,37 in
Kapazität
5000 Kg
Auflösung (Achse B)
0,001 °

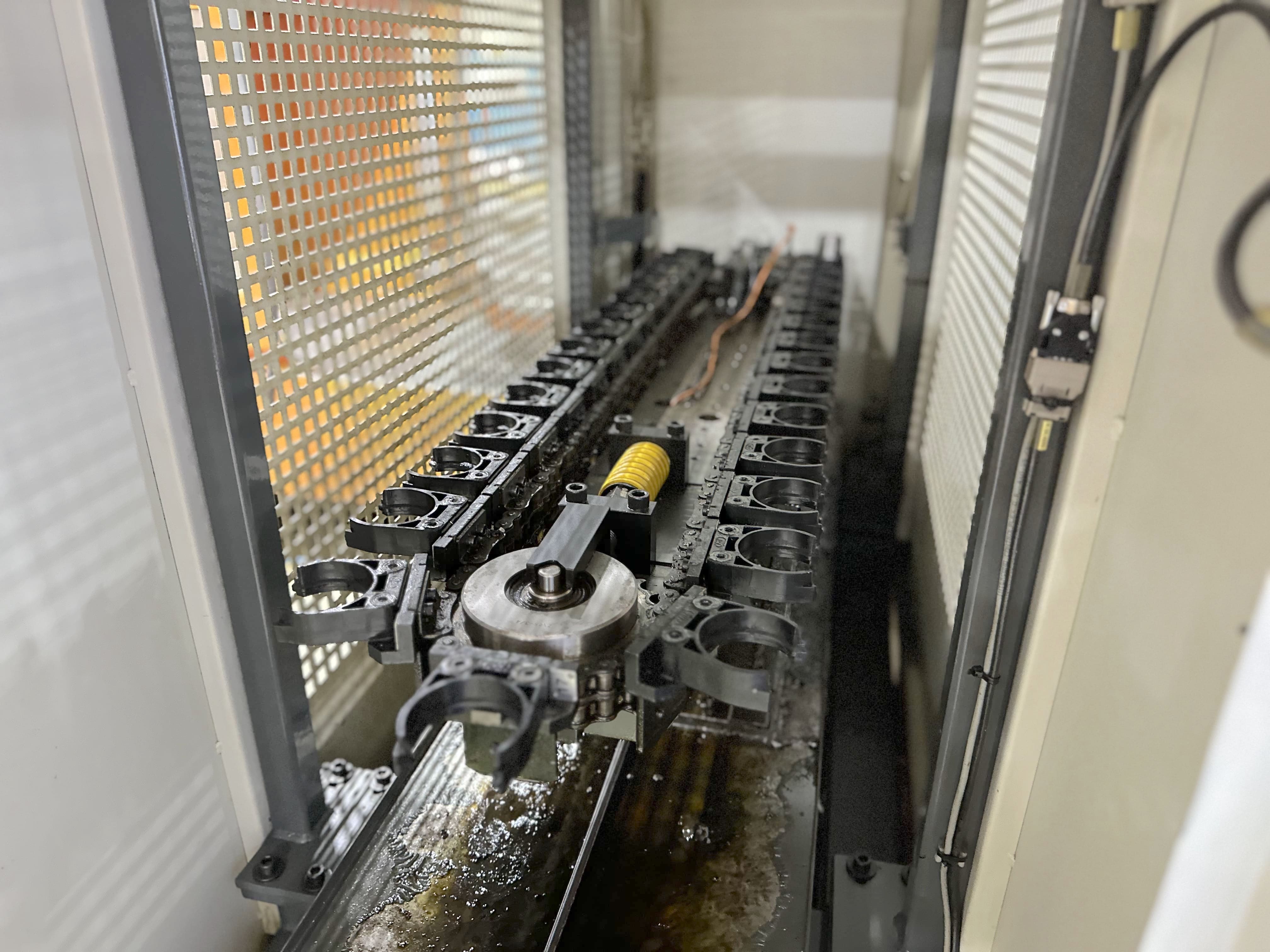

ATC
Plätze
30
Max. Durchm. Werkzeug
70 mm2,76 in
Max. Länge Werkzeug
300 mm11,81 in
Max. Gewicht Werkzeug
10 Kg
Werkzeugaufnahme
HSK63A
EXTRA
Max. Installierte Leistung
≈67 Kw
Gesamtgewicht der Maschine
≈21.000 Kg
Raumbedarf der Maschine
≈6000x4000x3900 mm≈236,22x157,48x153,54 in
Hochdruck
60Bar

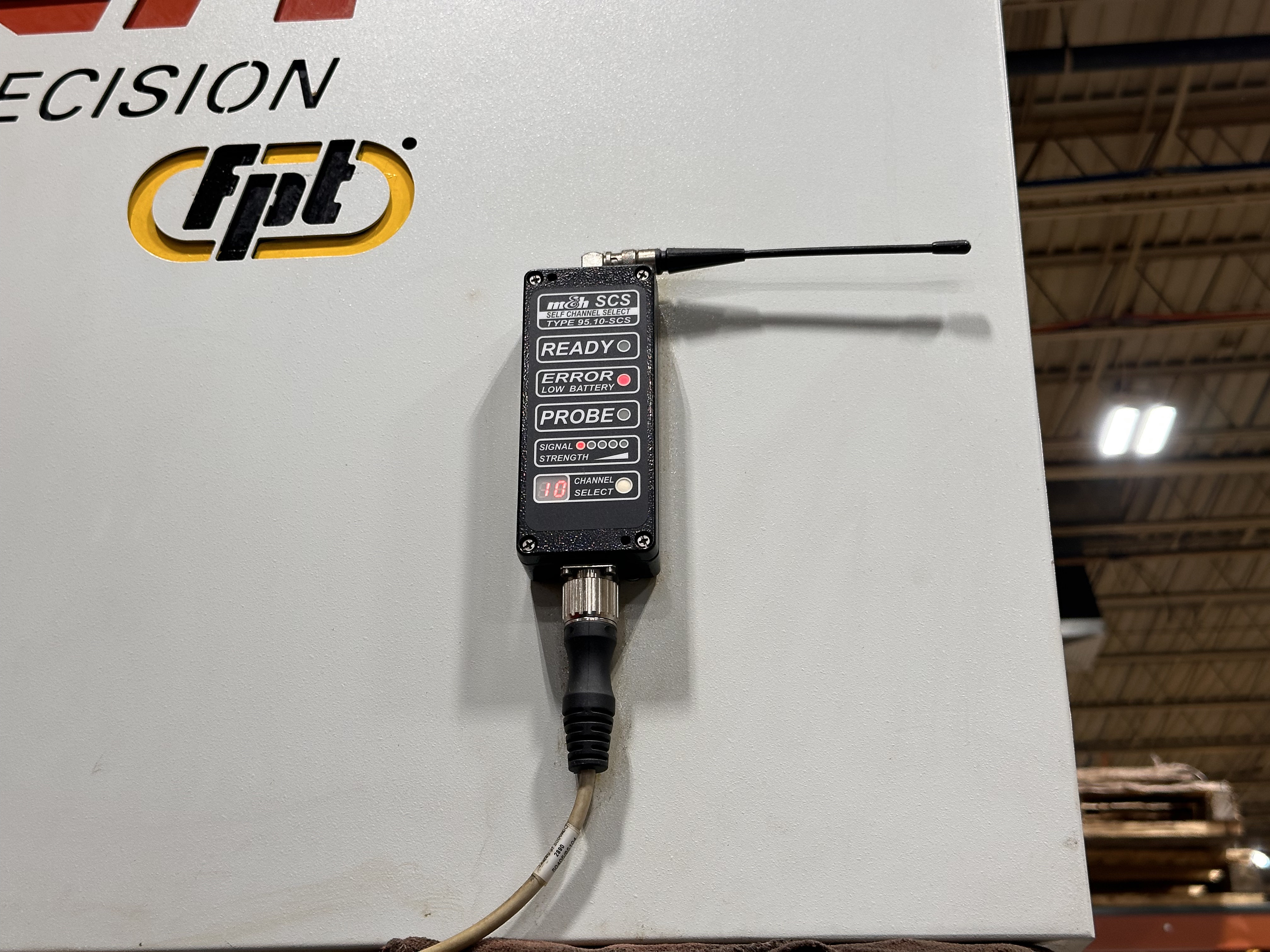

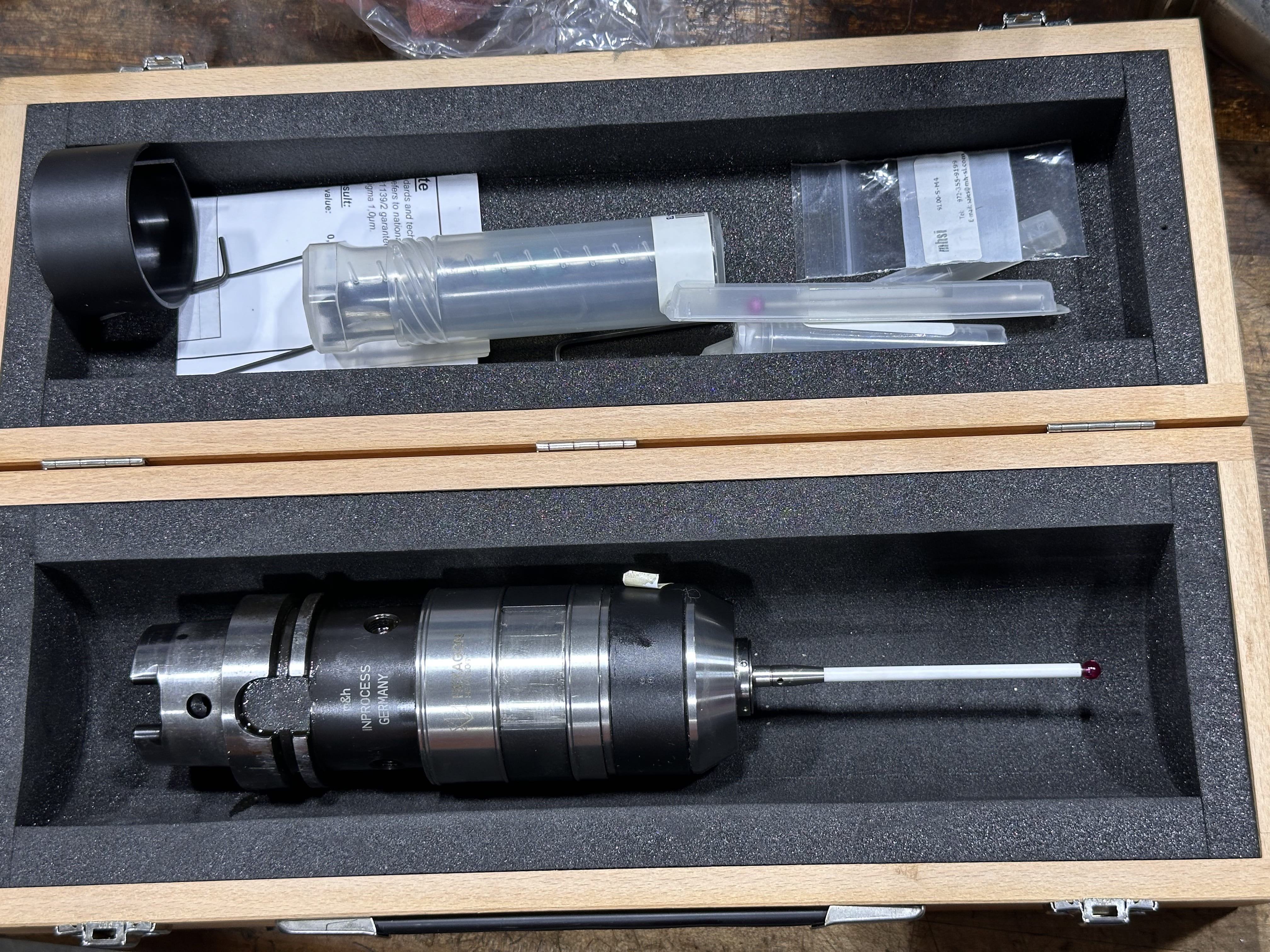

Werkstücktaster
M&H

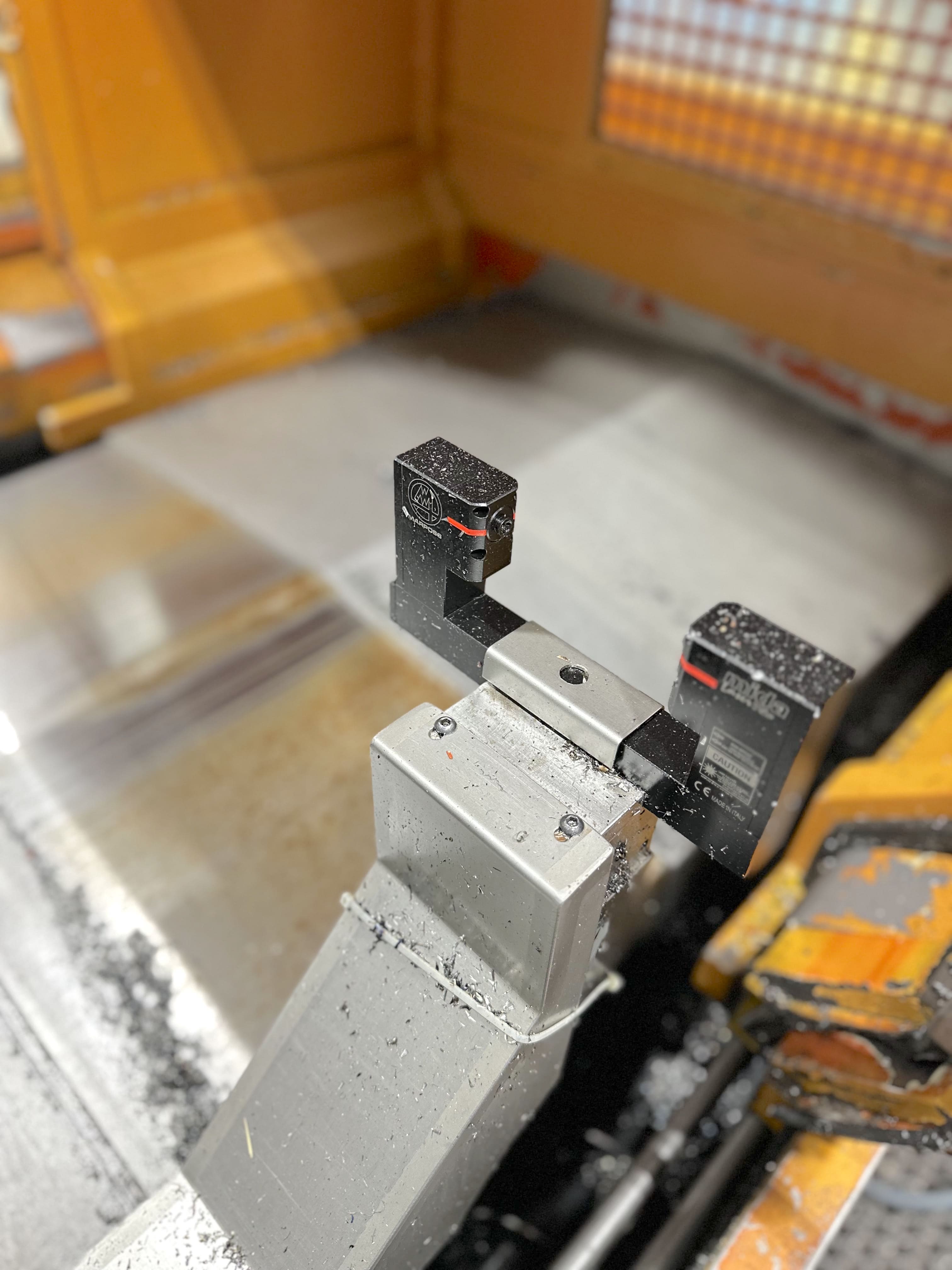

Werkzeugvoreinstellung
Laser Marposs
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Nein
CE-Kennzeichnung
Ja
Abdeckung
Full
