Kategorie
Bearbeitungszentren
Typ
Horizontal
Marke
Modell

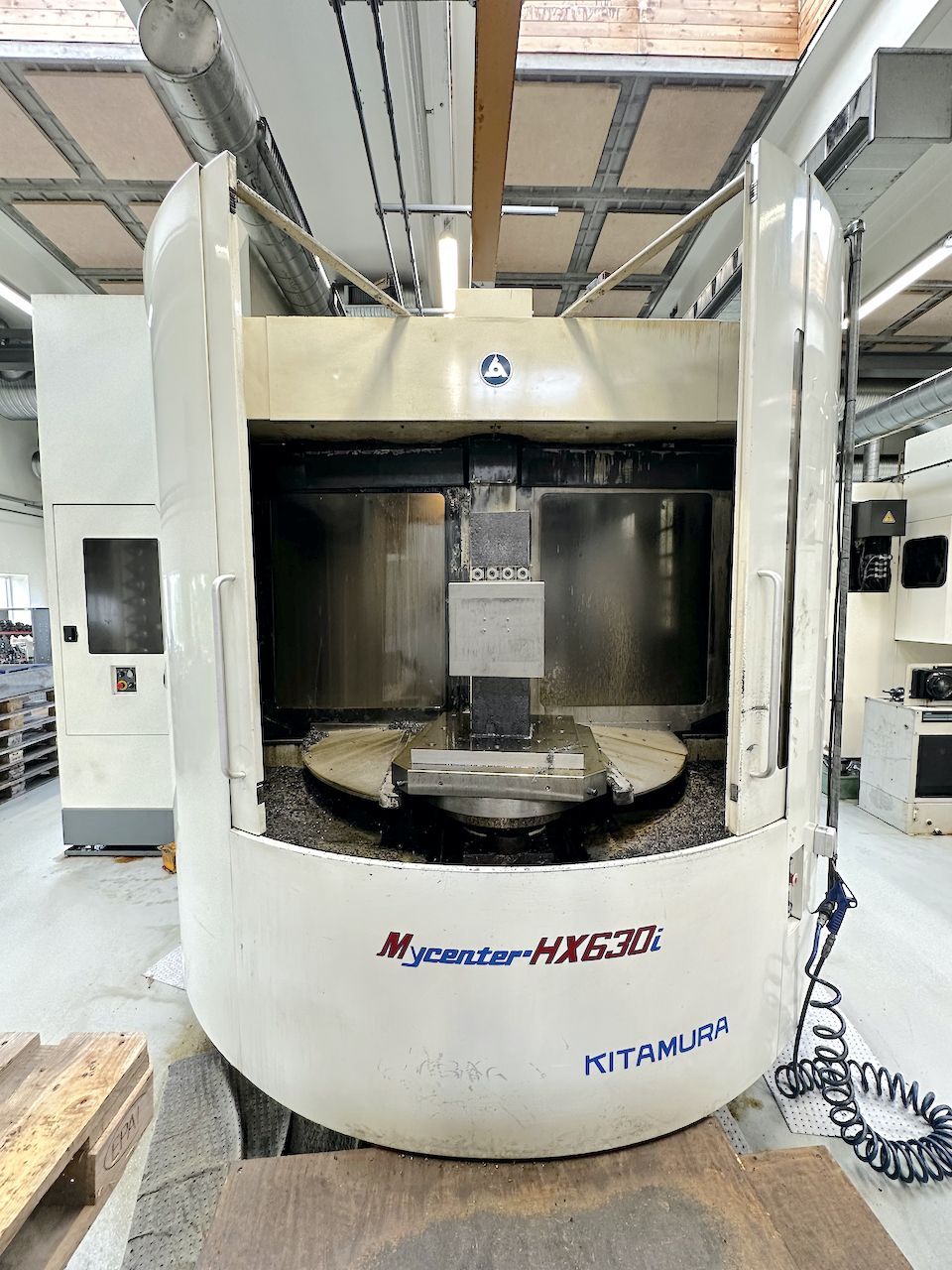

HX630i
Kapazität
1000x800x820mm / ø1000x1100 mm39,37x31,50x32,28mm / ø39,37x43,31 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
1000 mm39,37 in
Vertikal (Z)
820 mm32,28 in
Quer (Y)
800 mm31,50 in
Tisch (B)
0,001 °
Max. Werkstückgröße
ø1000x1100 mmø39,37x43,31 in

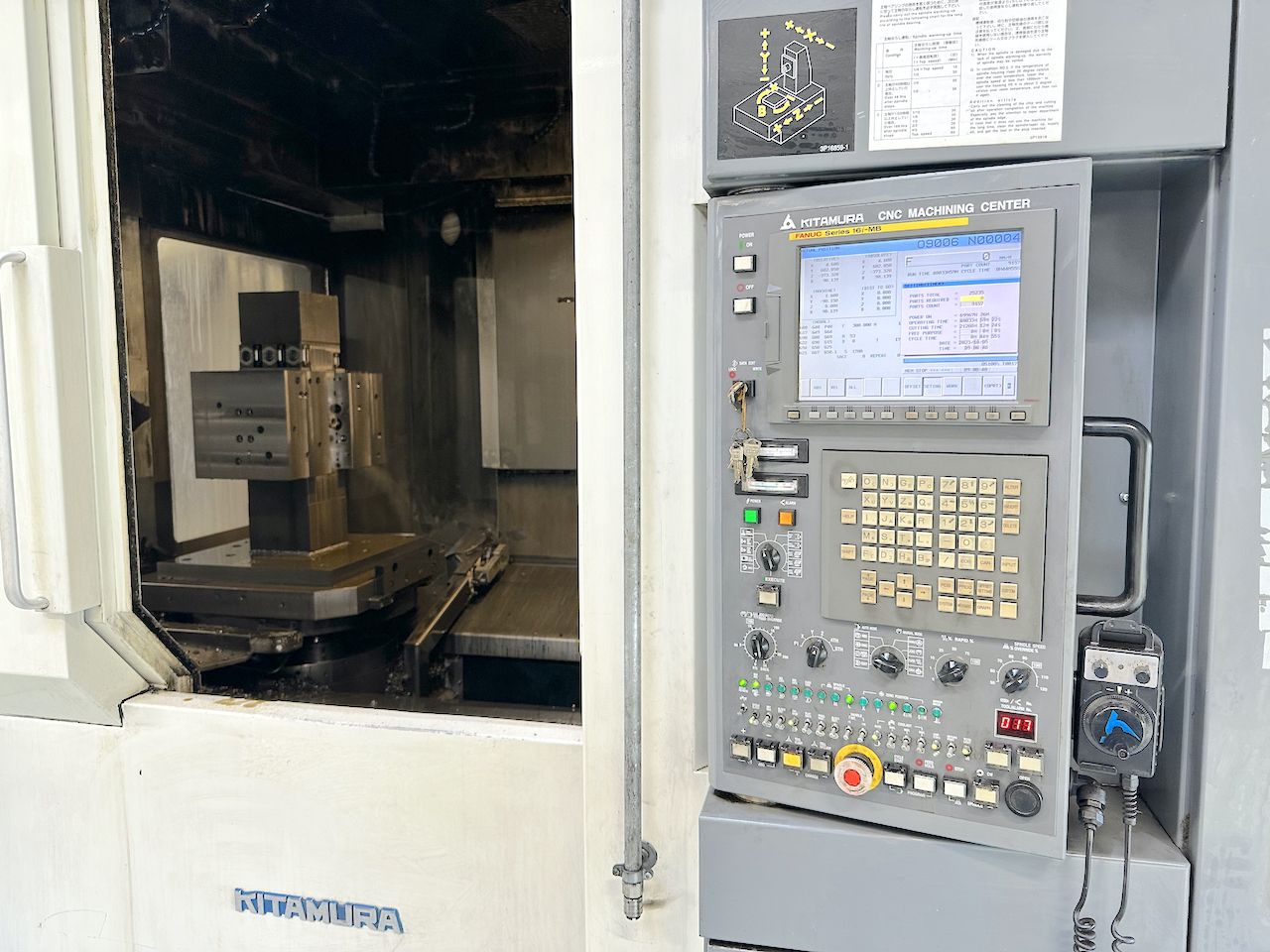

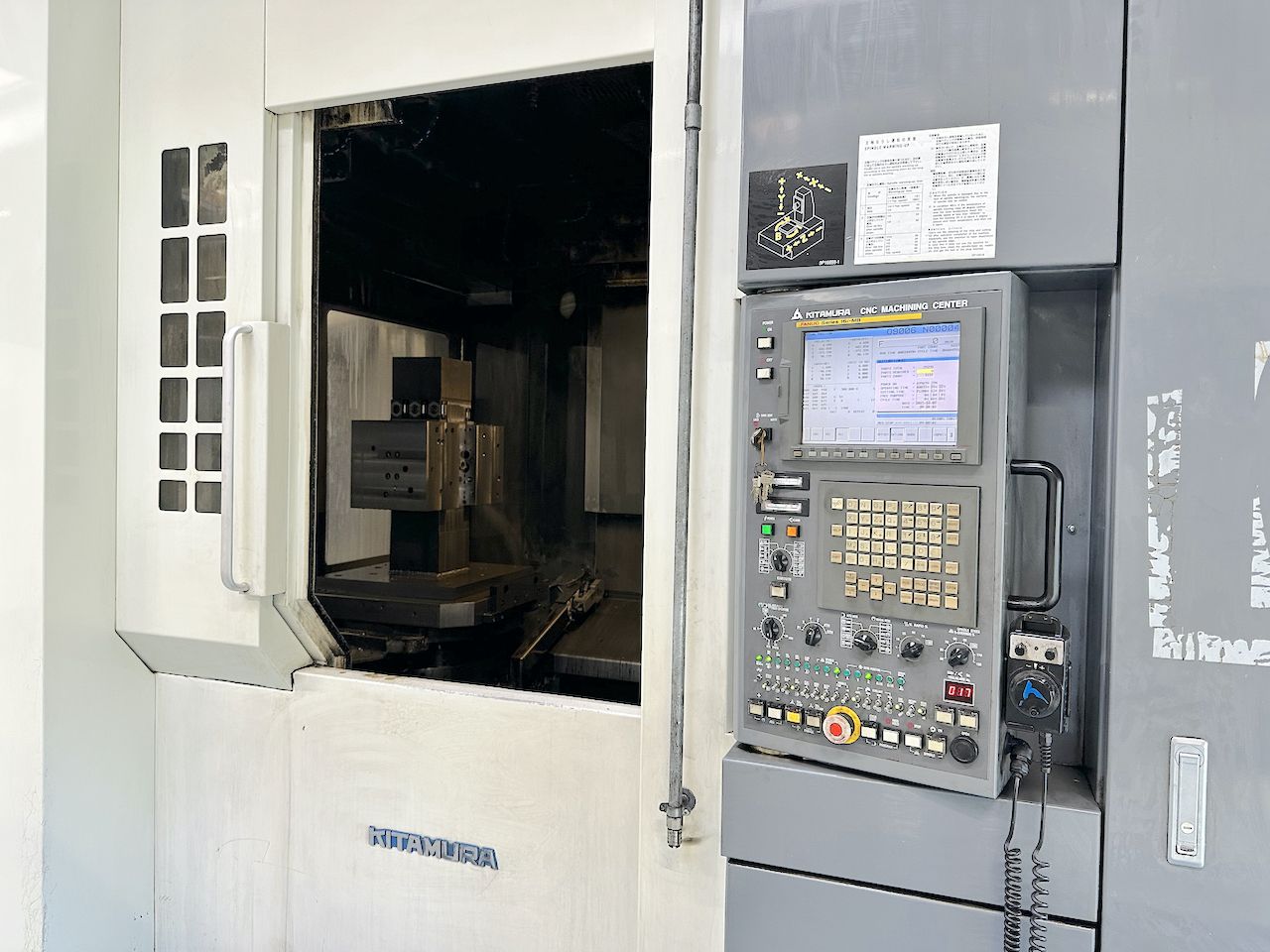

CNC
CNC
Fanuc 16i-MB
SPINDEL
Leistung der Spindel
26 Kw
Umschaltung
2 step
Drehgeschwindigkeit
35-12000 Rpm
Drehmoment
380 Nm
Aufnahme
ISO50
Internes Kühlmittel
15Bar Bar
VORSCHüBE
Schnell X
50 m/min1.968,50 ipm
Schnell Y
50 m/min1.968,50 ipm
Schnell Z
50 m/min1.968,50 ipm
Schnell B
20 Rpm
X
50 m/min1.968,50 ipm
Y
50 m/min1.968,50 ipm
Z
50 m/min1.968,50 ipm

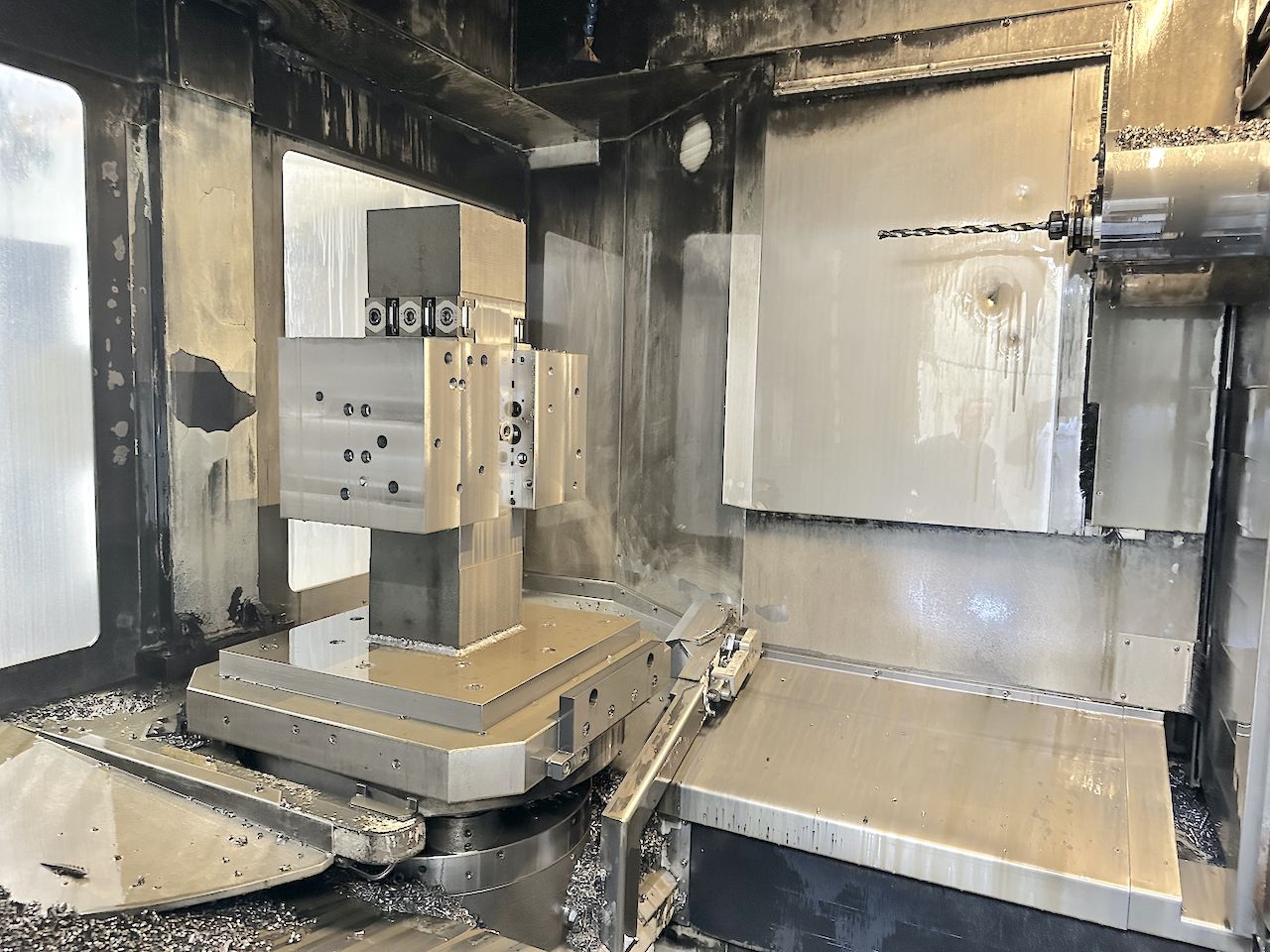

TISCH
Größe (LxBxH)
630x630 mm24,80x24,80 in
Kapazität
1200 Kg
Auflösung (Achse B)
0,001 °
PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Ladestationen
1
Fläche Palette
630x630 mm24,80x24,80 in
Drehgeschwindigkeit
20 Rpm
Kapazität
1200 Kg
Zeit für Palettenwechsel
6 sec

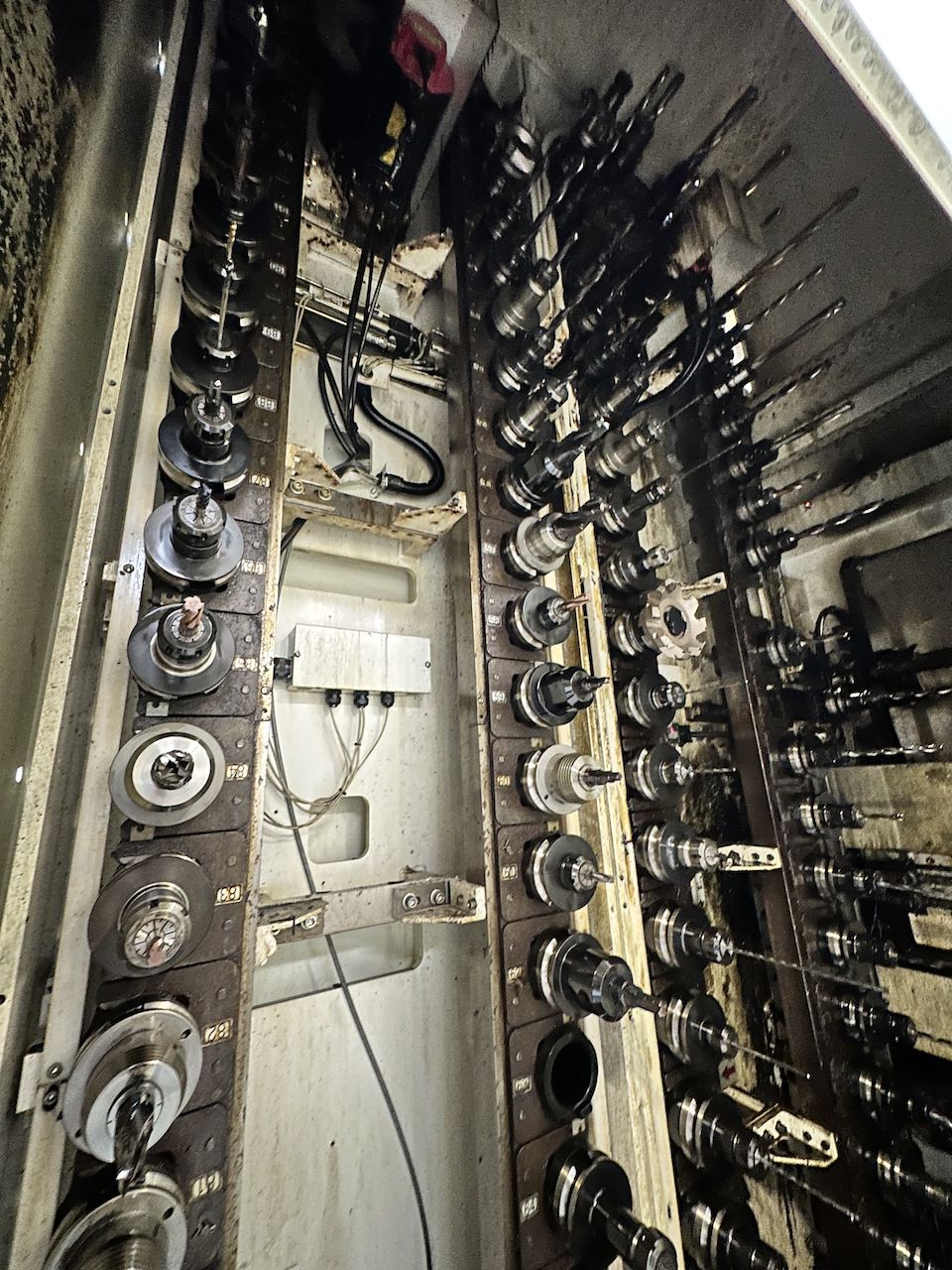

ATC
Plätze
100
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
200 mm7,87 in
Max. Länge Werkzeug
450 mm17,72 in
Max. Gewicht Werkzeug
20 Kg
Werkzeugaufnahme
BT50
Zeit für Werkzeugwechsel
1,5 sec.
EXTRA
Gesamtgewicht der Maschine
≈20500 Kg
Raumbedarf der Maschine
≈3220x6512x3499 mm≈126,77x256,38x137,76 in
Hochdruck
CTS
Werkzeugvoreinstellung
SI
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
