Kategorie
Bearbeitungszentren
Typ
Mast vertikal bewegen
Marke
Modell

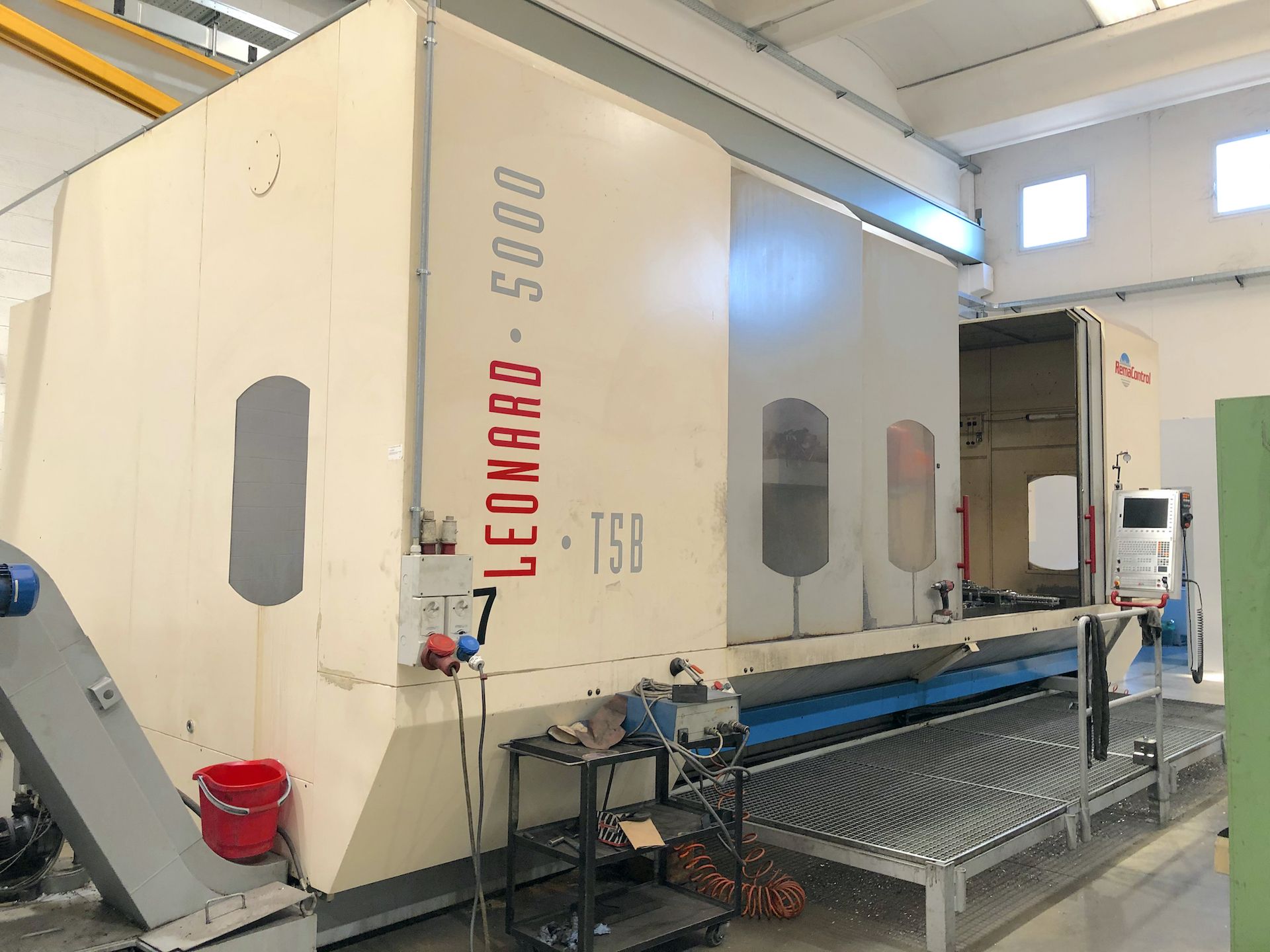

LEONARD 5000 T5B
Kapazität
5000x1000x1000 mm196,85x39,37x39,37 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
5000 mm196,85 in
Vertikal (Y)
1000 mm39,37 in
Quer (Z)
1000 mm39,37 in
SPINDEL
Leistung der Spindel
24 Kw
Drehgeschwindigkeit
6000 Rpm
Drehmoment
175 Nm
Aufnahme
HSK63A
Anmerkungen
air blast
VORSCHüBE
Schnell X
40 m/min1.574,80 ipm
Schnell Y
50 m/min1.968,50 ipm
Schnell Z
50 m/min1.968,50 ipm
SPINDELSTOCK 1
Typ
T5B
Spindelaufnahme
HSK63A
Achse A
+/- 115 °
Achse C
+/- 190 °
Max. Drehmoment
175 Nm
Max. Geschwindigkeit
6000 Rpm
Max. Leistung
24 Kw
Kühlmittel
30 Bar interni
Anmerkungen

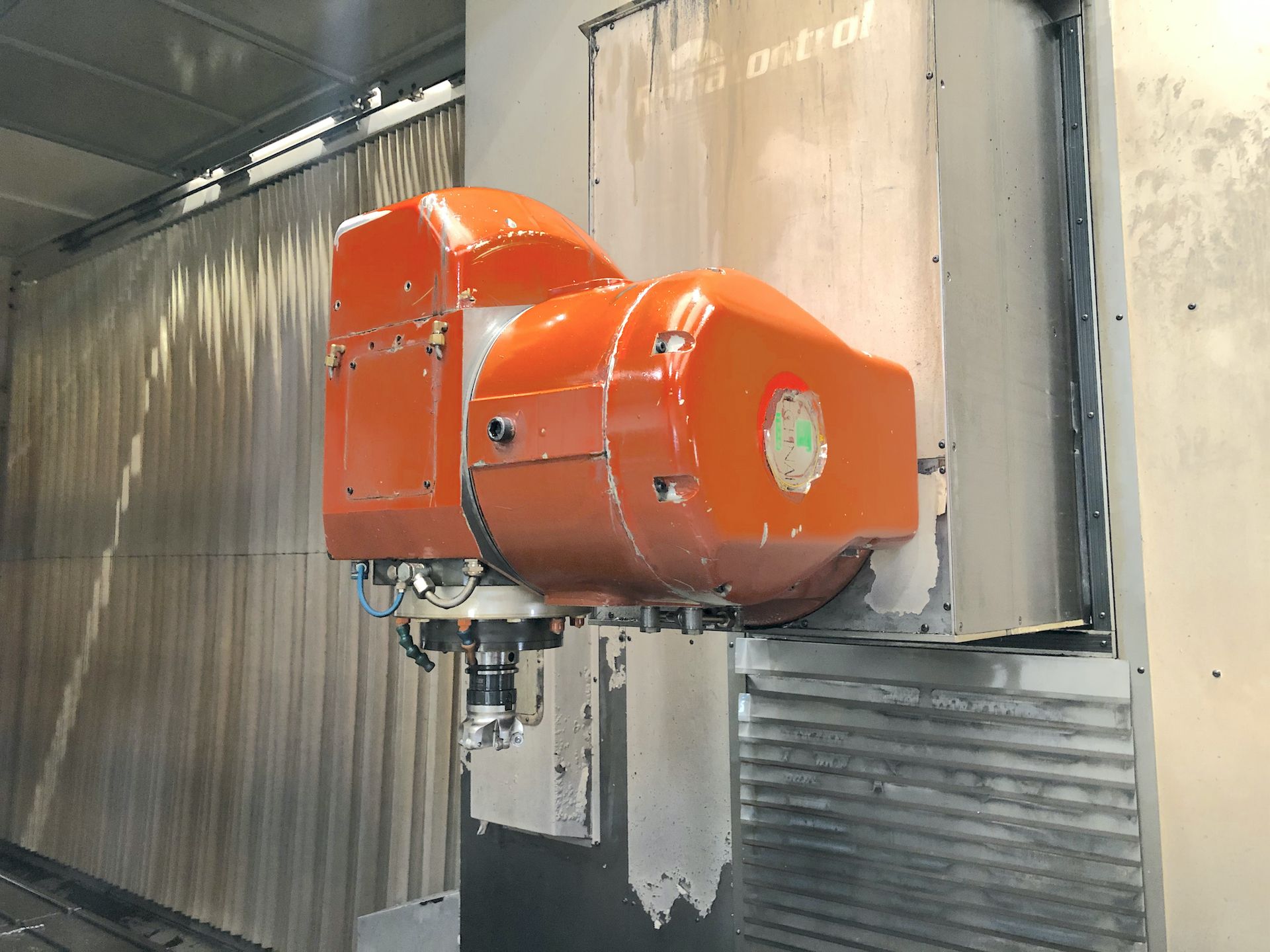

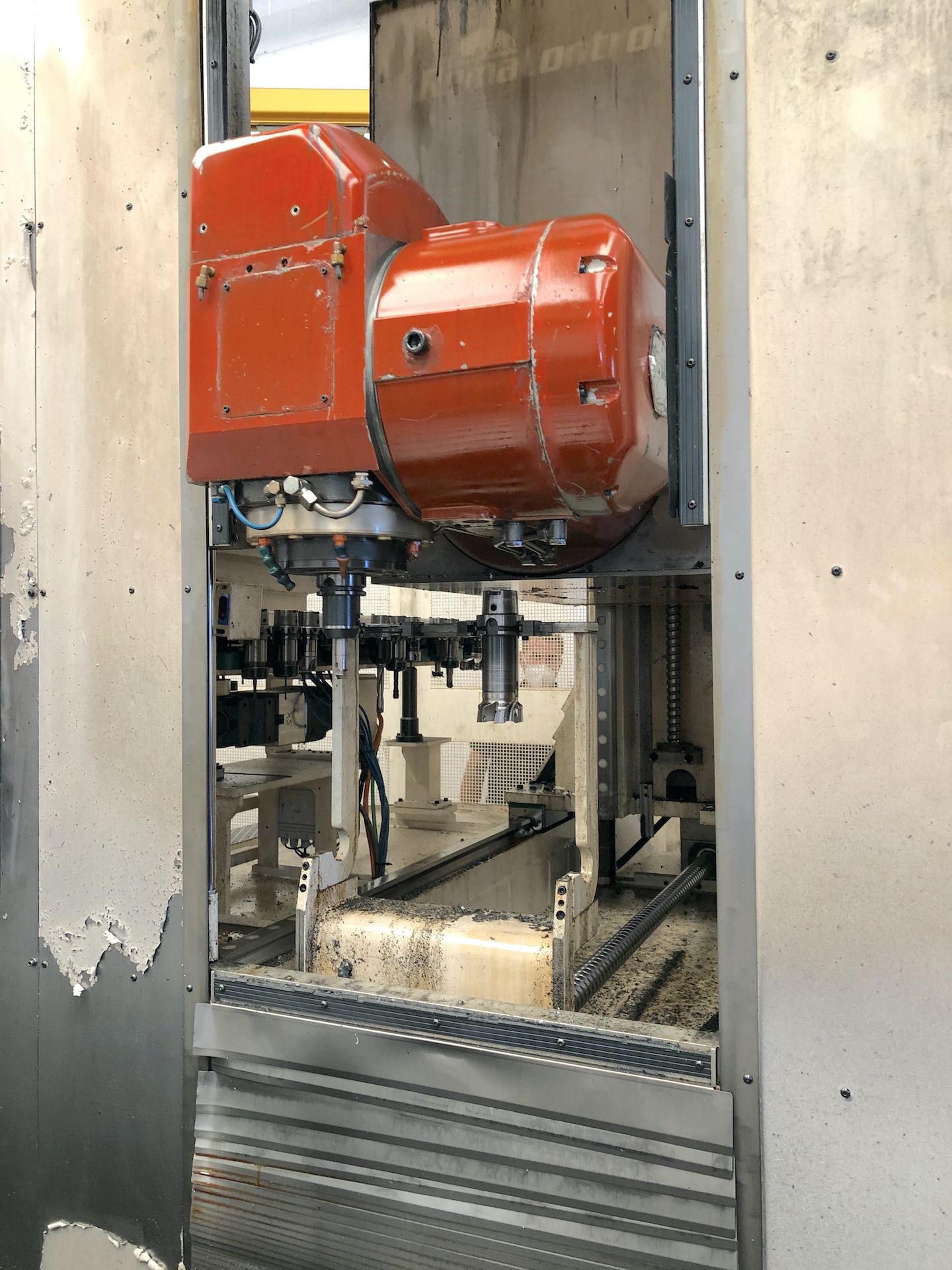

La macchina è dotata di una testa birotativa con motori coppia e movimento in continuo dei due assi. Gli assi possono essere bloccati oleodinamicamente per lavorazioni gravose. Grazie a questo tipo di testa, è possibile lavorare 4 lati di particolari anche grandi senza movimentarli

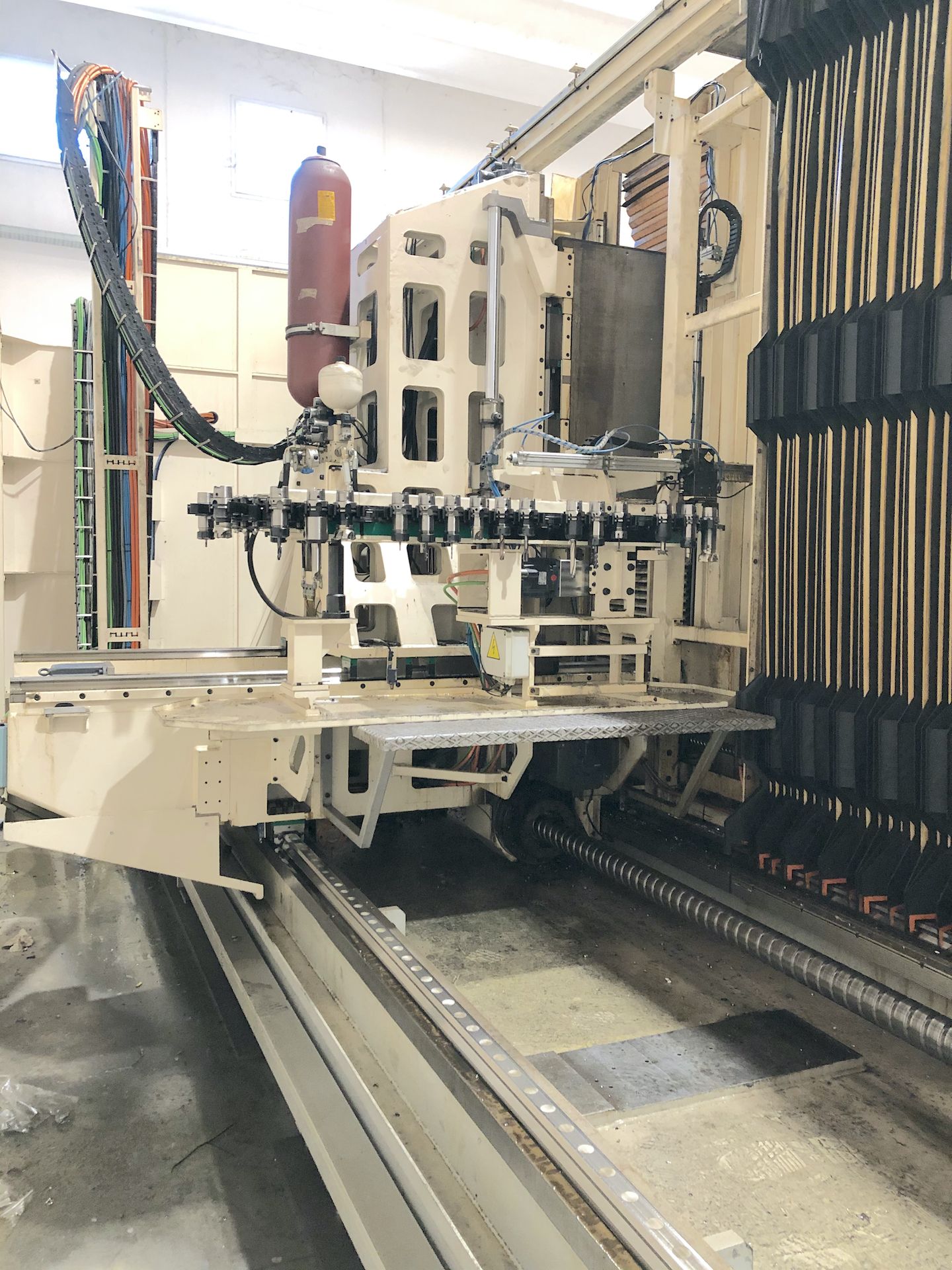

ATC
Plätze
40
Max. Durchm. Werkzeug
80 mm3,15 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
140 mm5,51 in
Max. Länge Werkzeug
300 mm11,81 in
Max. Gewicht Werkzeug
8 Kg
Werkzeugaufnahme
HSK63A
CNC
CNC
Heidenhain TNC640
Messsystem
righe ottiche
EXTRA
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Hochdruck
30 Bar
Gesamtgewicht der Maschine
19000 Kg
Mitgeliefertes Zubehör

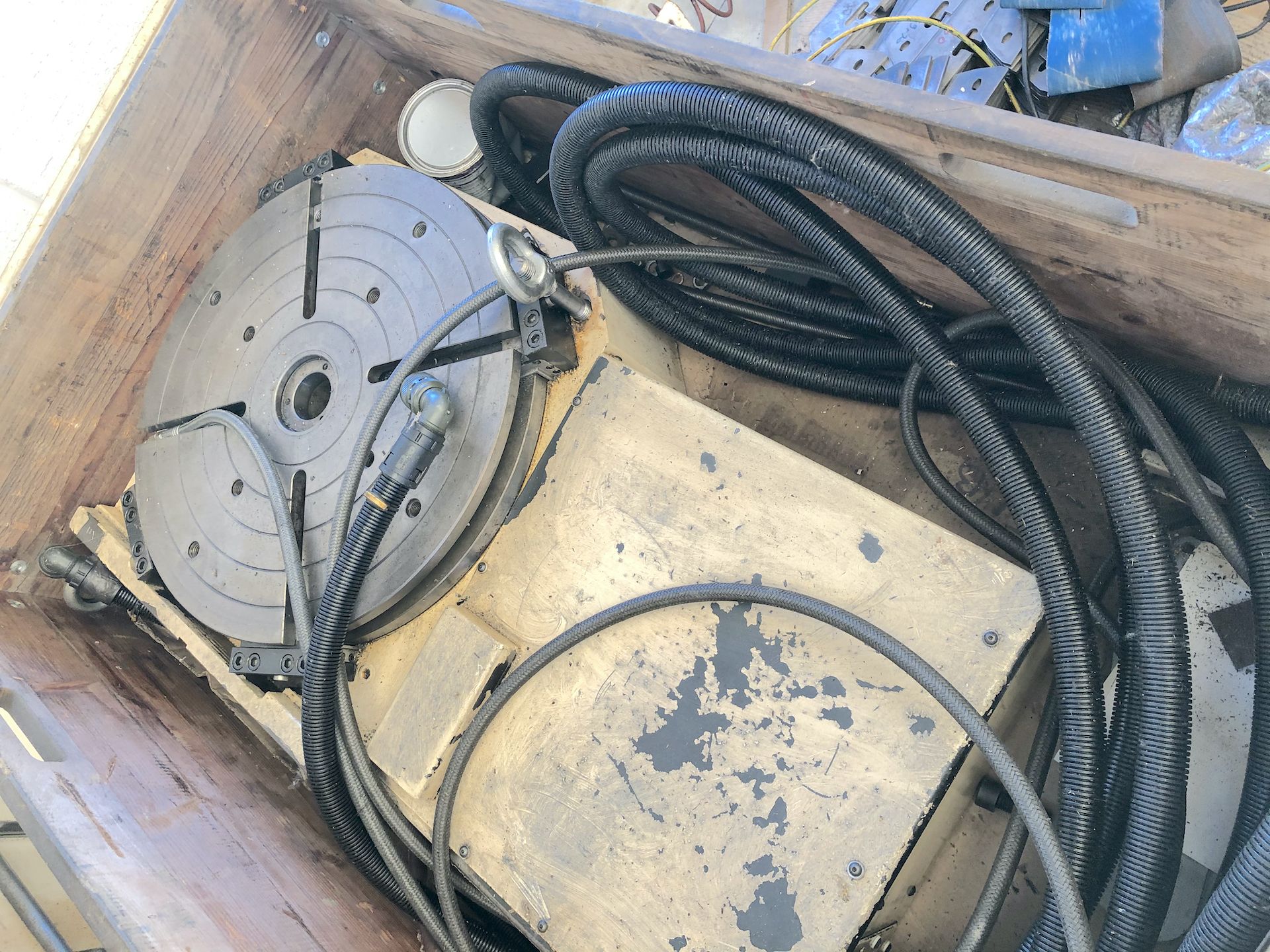

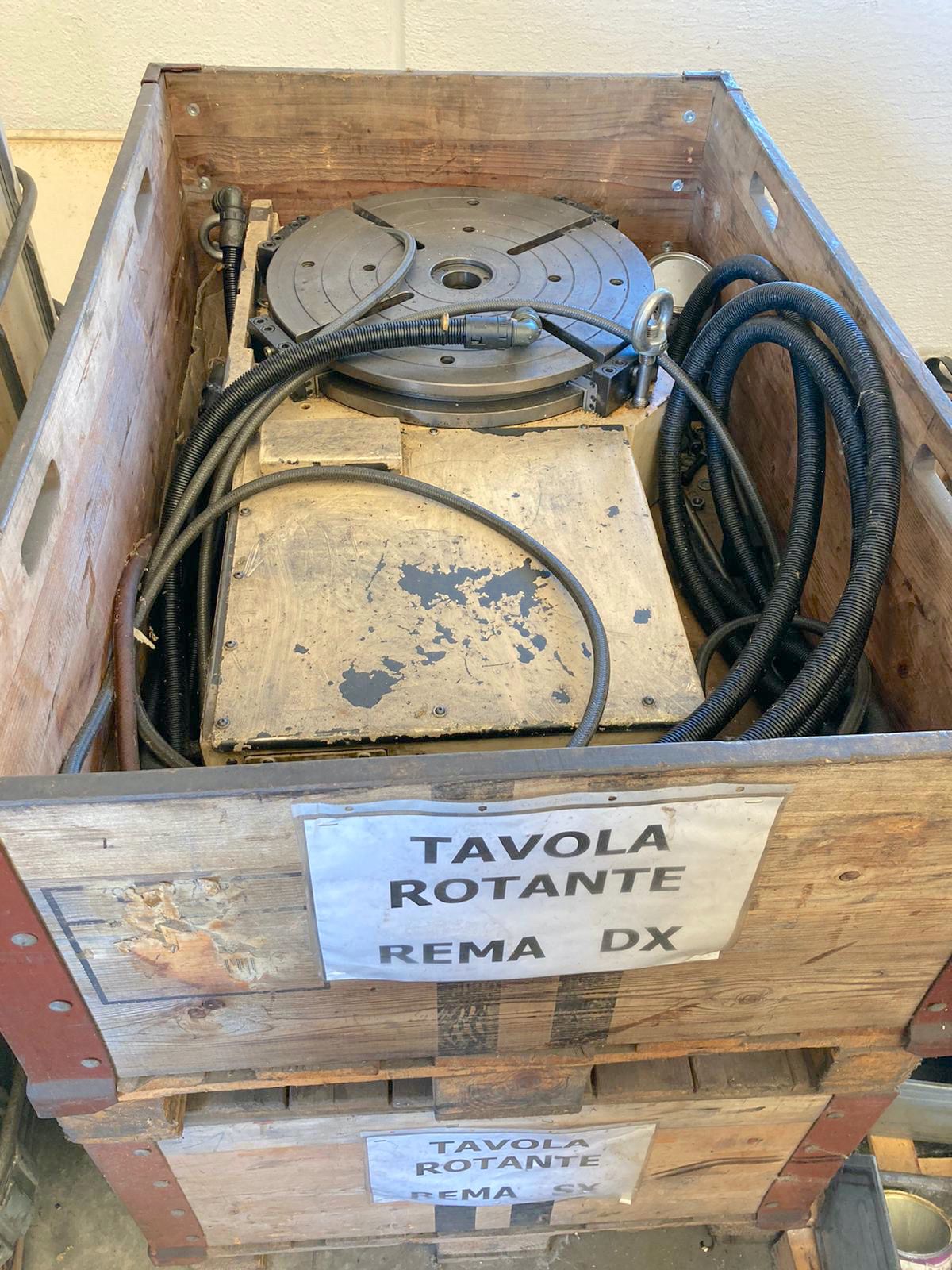

n.2 Tavole ø600mm, sonda MARPOSS E86, maschiatura rigida, air blast
Werkstücktaster
MARPOSS E86
Abdeckung
integrale
Späneförderer
si
Lieferbarkeit
pronta
Principali interventi/aggiornamenti effettuati sulla macchina
Retrofitting CNC con Heidenhain 640 nel 2018
Raumbedarf der Maschine
8500x3890x3465 mm334,65x153,15x136,42 in
Tisch
5300x820mm
