Kategorie
Bohrmaschinen
Typ
für tiefe Löcher für Gussformen
Marke
Modell

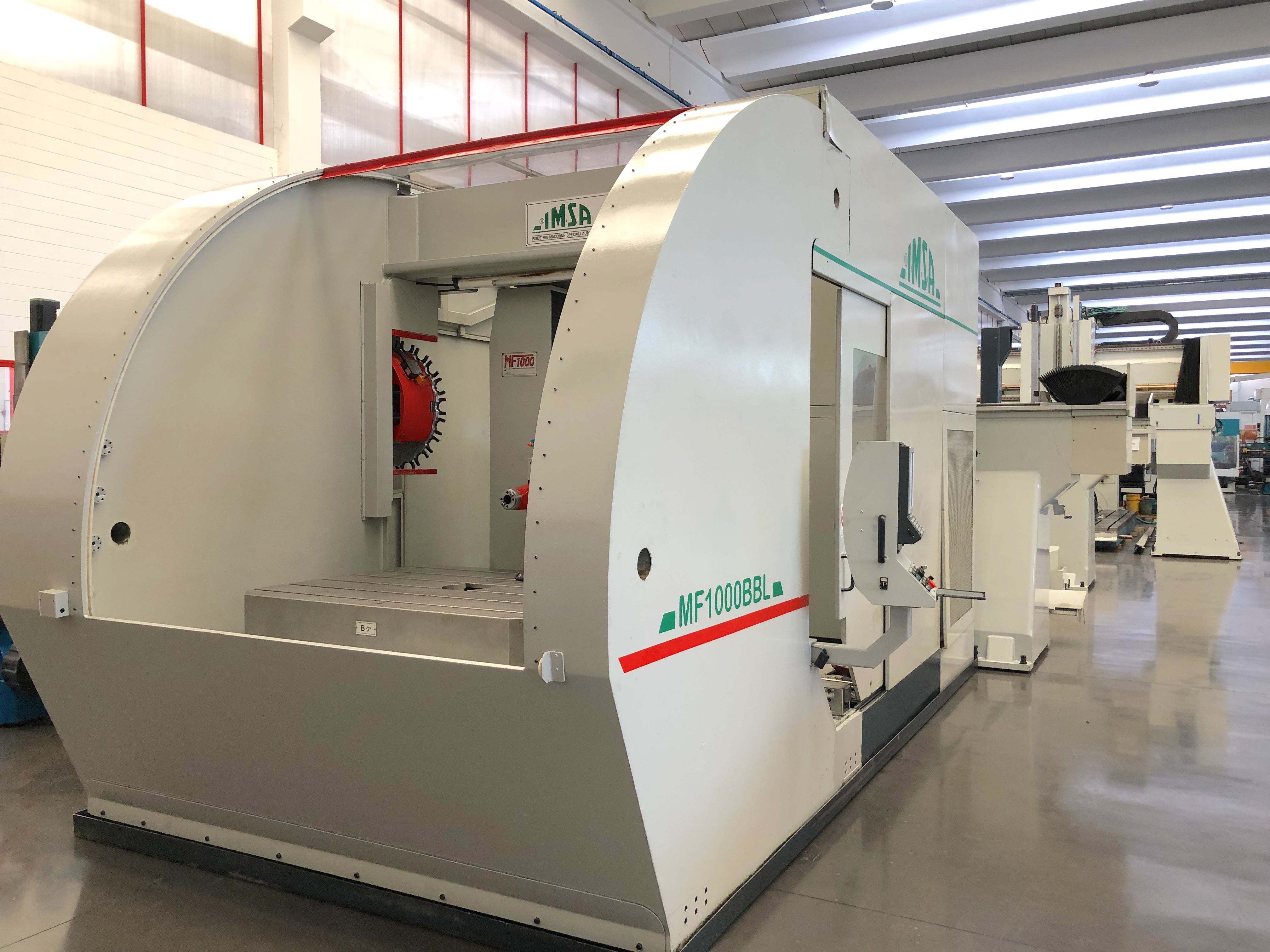

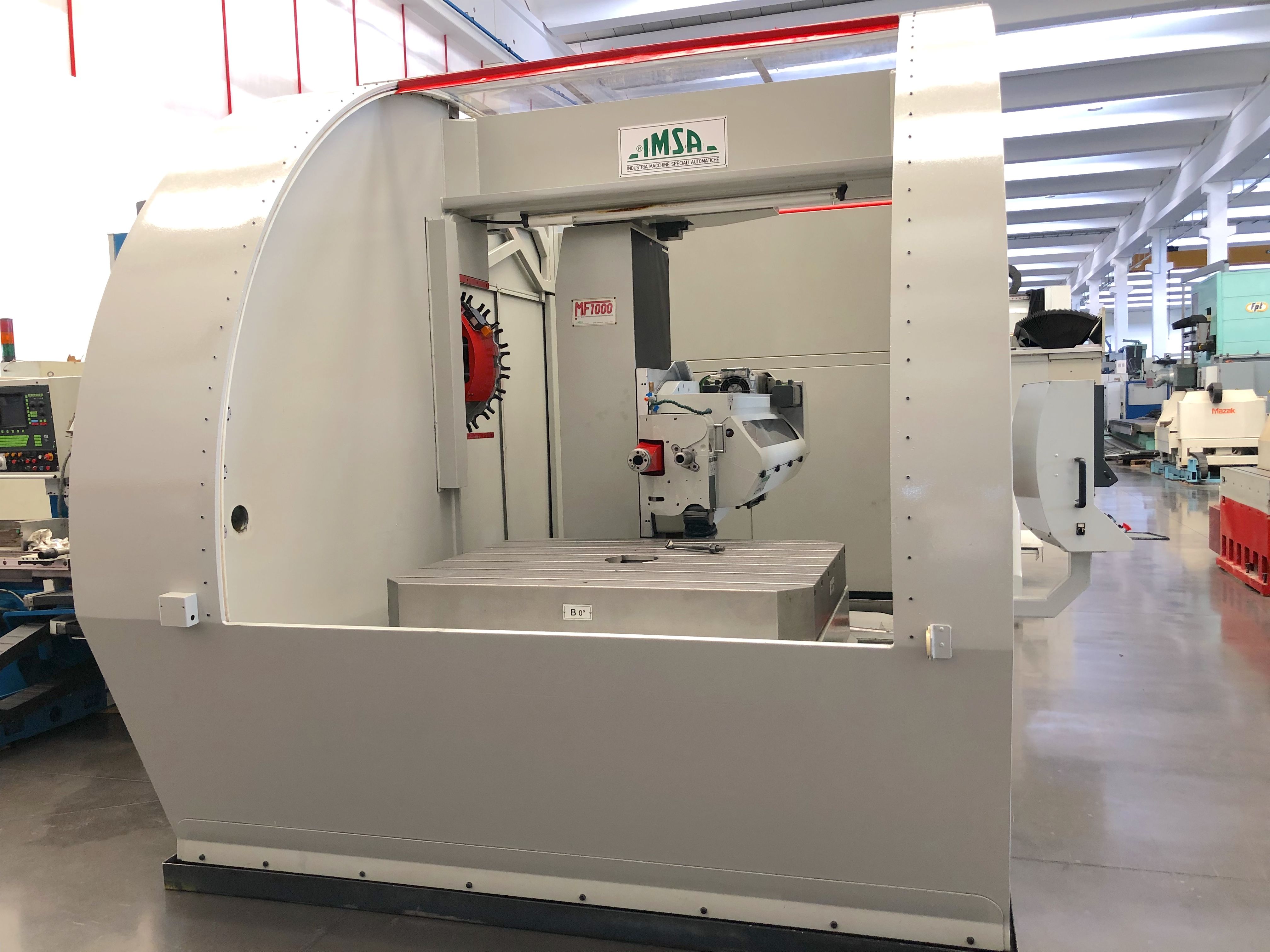

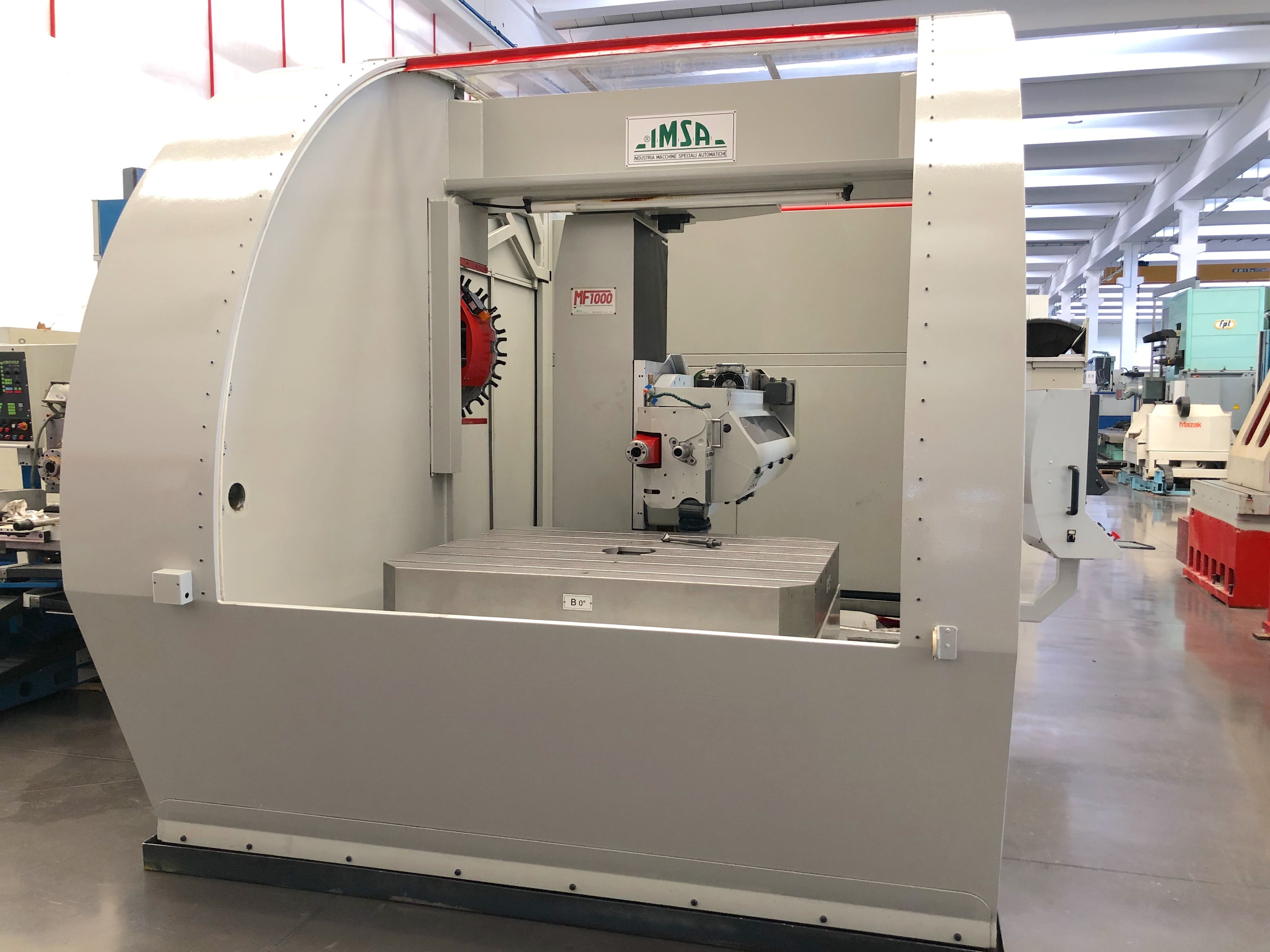

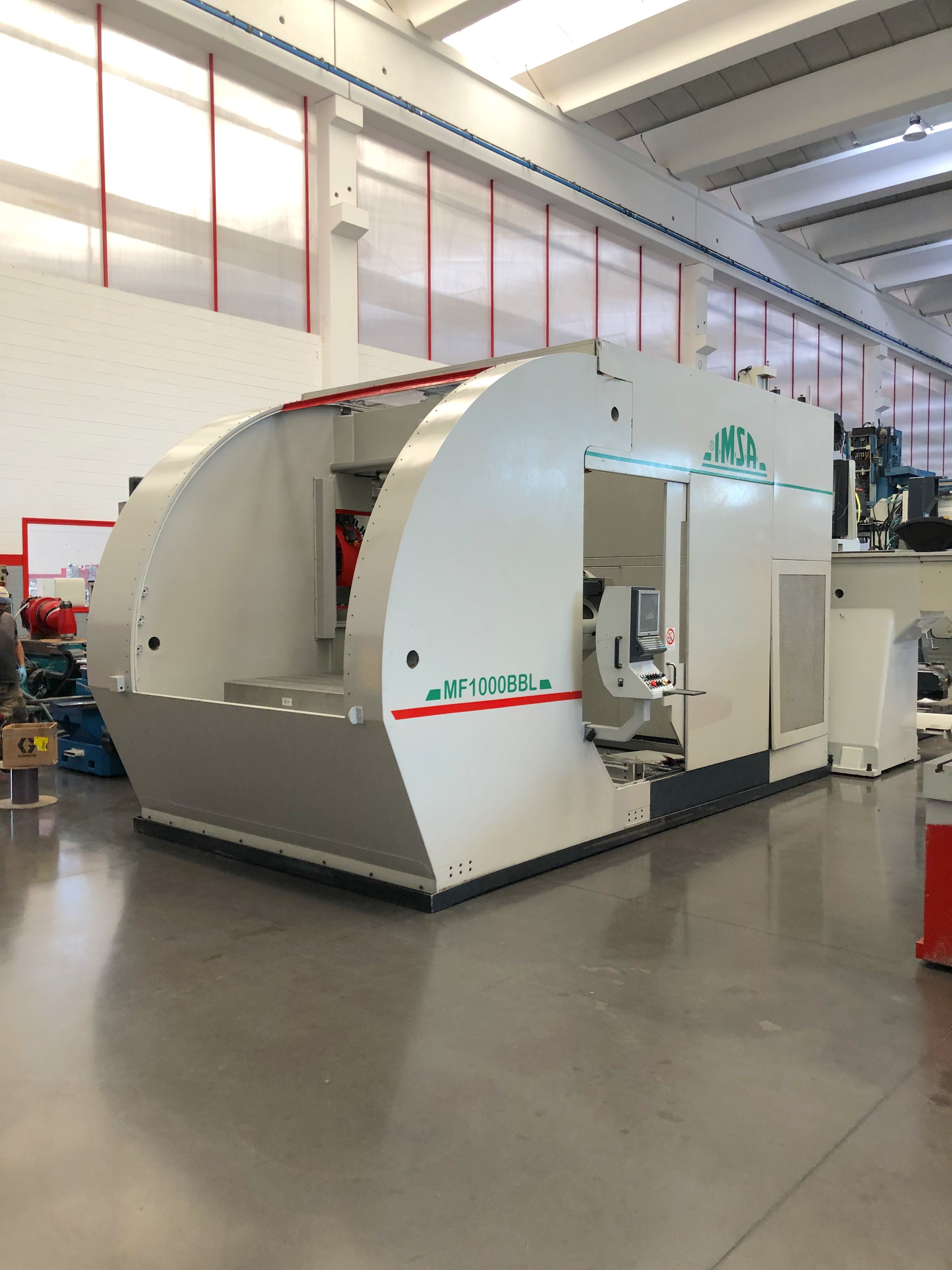

MF1000BBL
Kapazität
ø5-40x1000mm (1650x1000x500+380(milling)/1000(drilling) mmø0,20-1,57x39,37mm (64,96x39,37x19,69+14,96(milling)/39,37(drilling) in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
1650 mm64,96 in
Vertikal (Y)
1000 mm39,37 in
Quer (Z)
380 mm14,96 in
Profondità di foratura (V)
1000 mm39,37 in
Stück Annäherung (W)
500 mm19,69 in
Inclinazione Testa di foratura ( C)
+/- 20 °
Drehung Tisch (B)
360.000x0,001 °

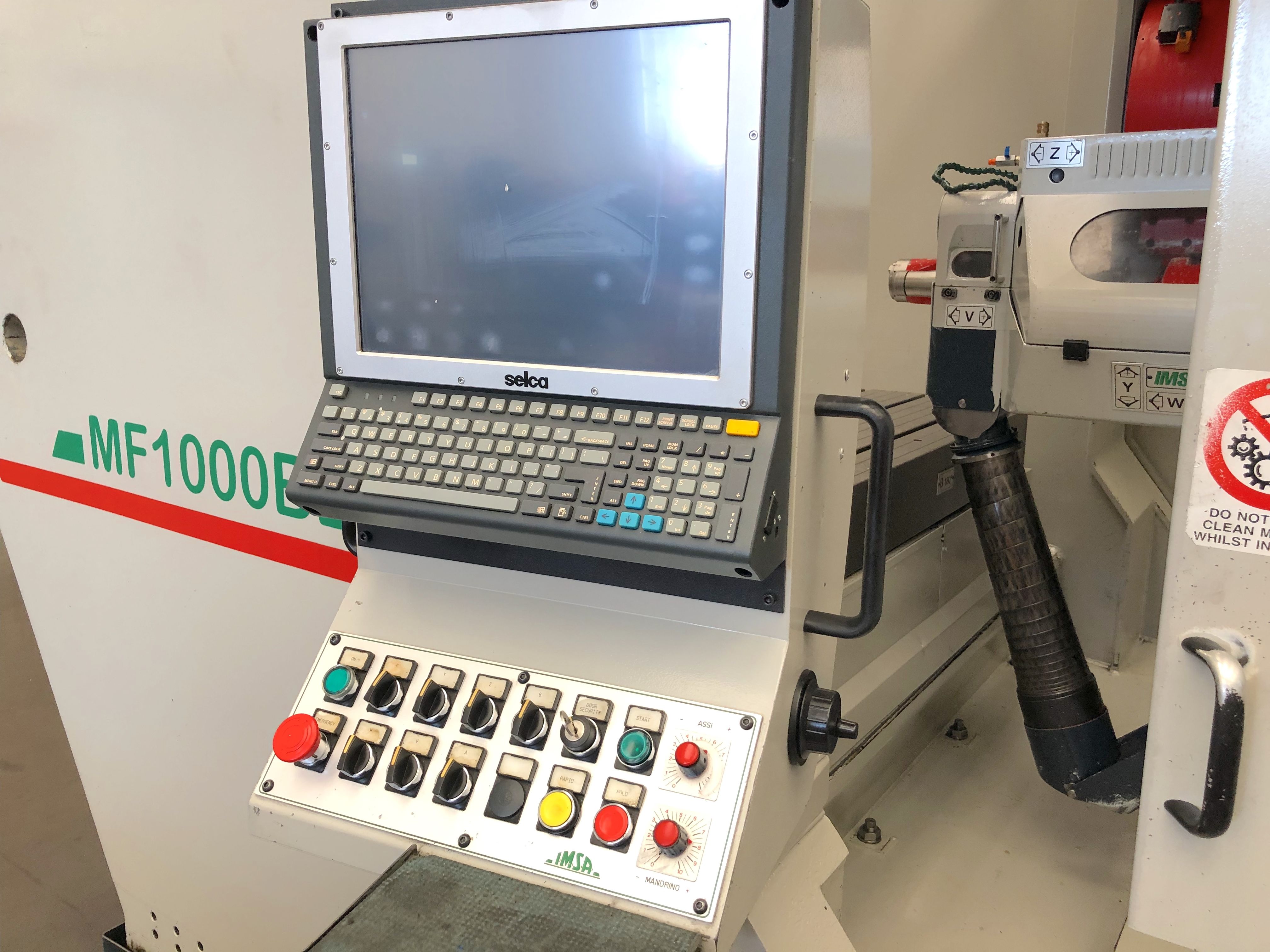

CNC
CNC
SELCA 4045PD
Antriebe
SIEMENS SINUMERIK

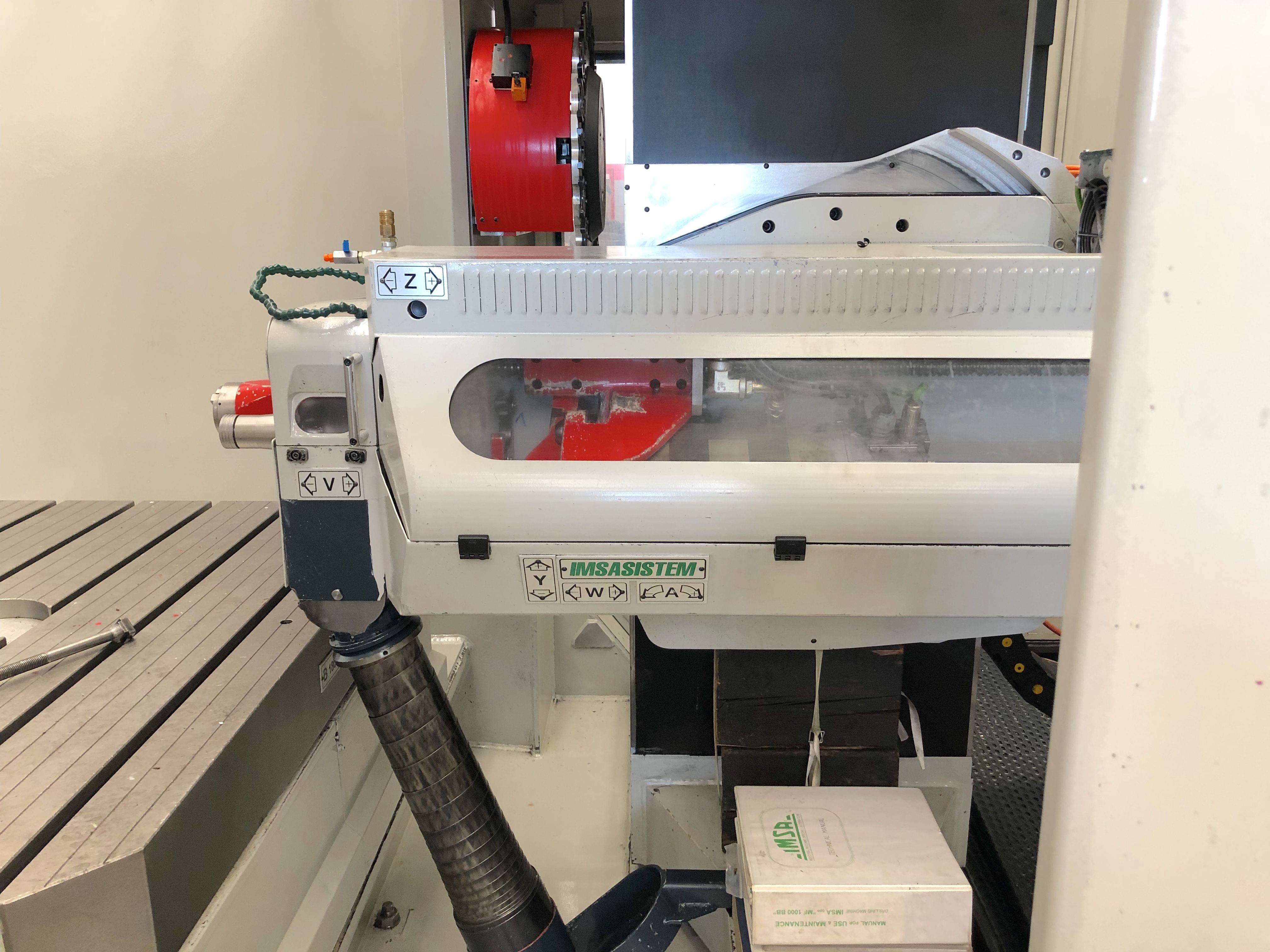

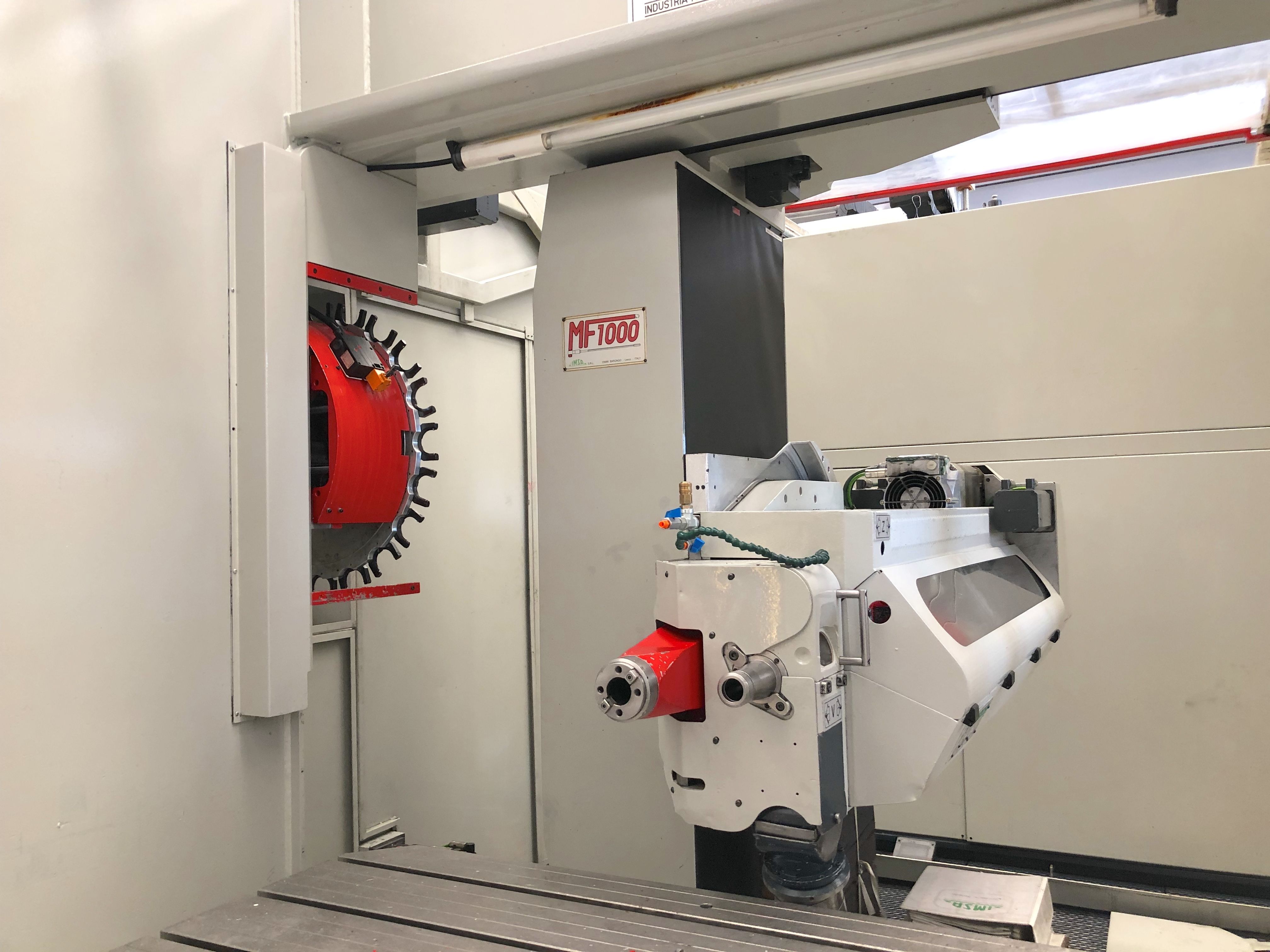

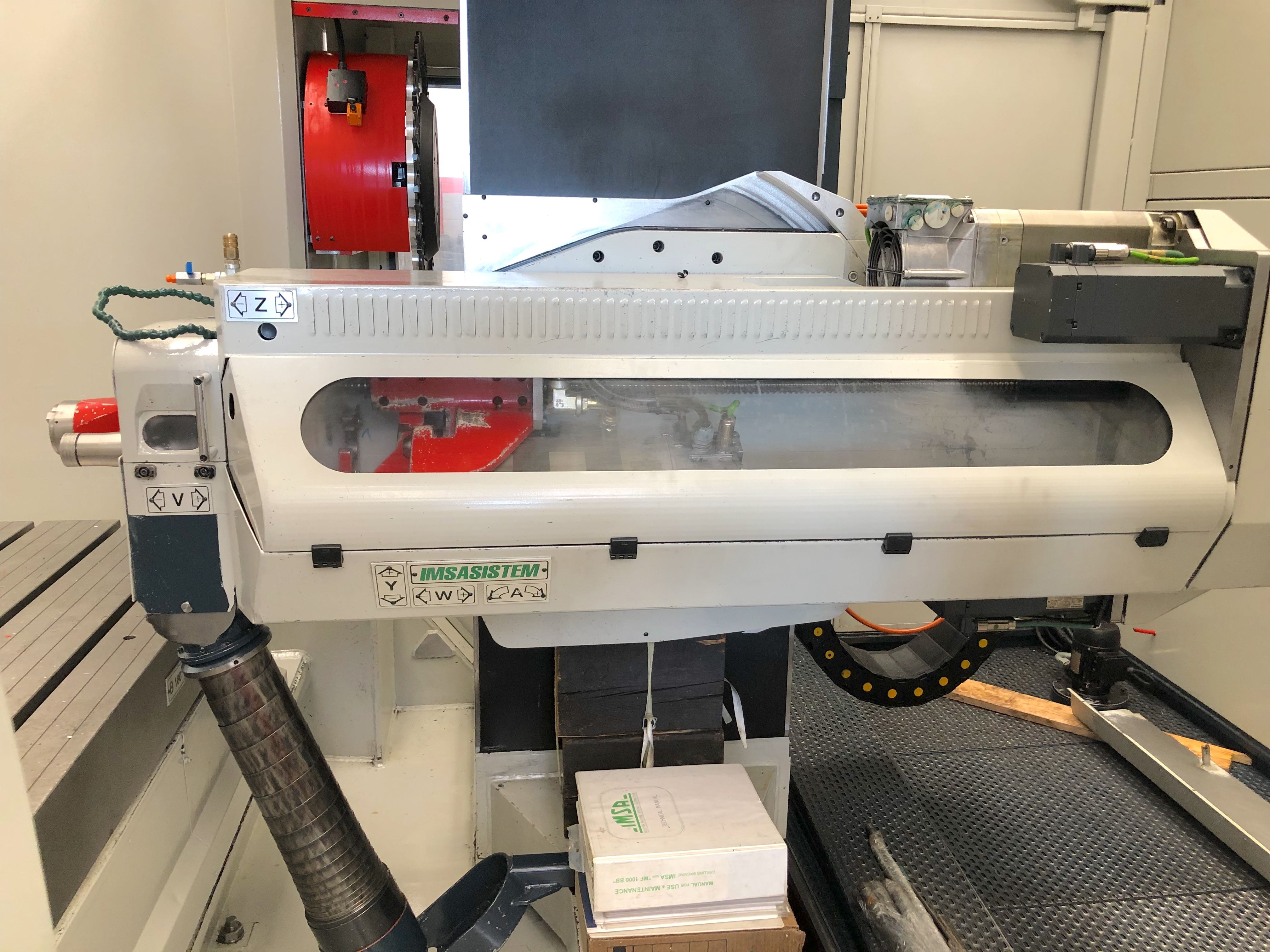

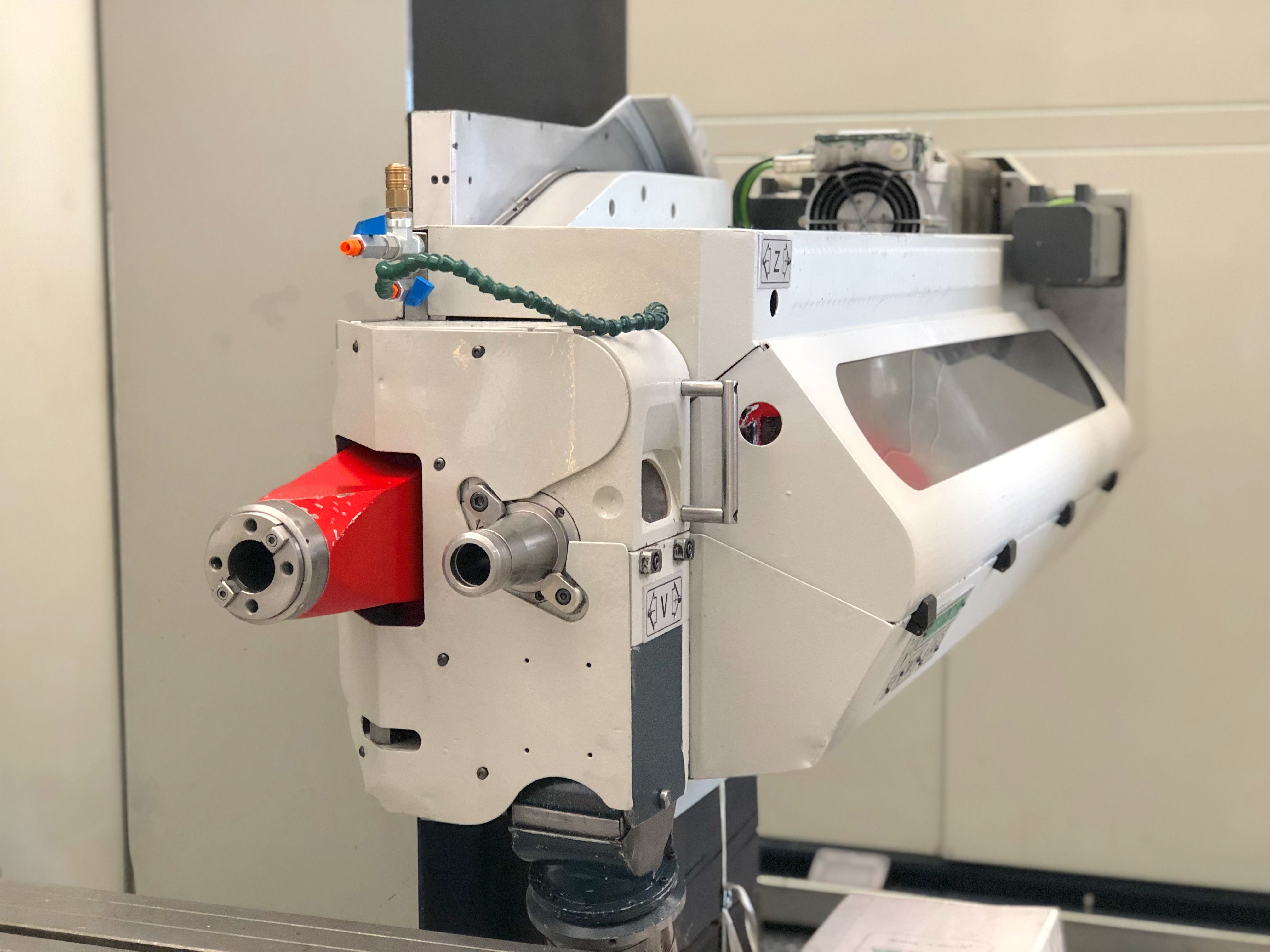

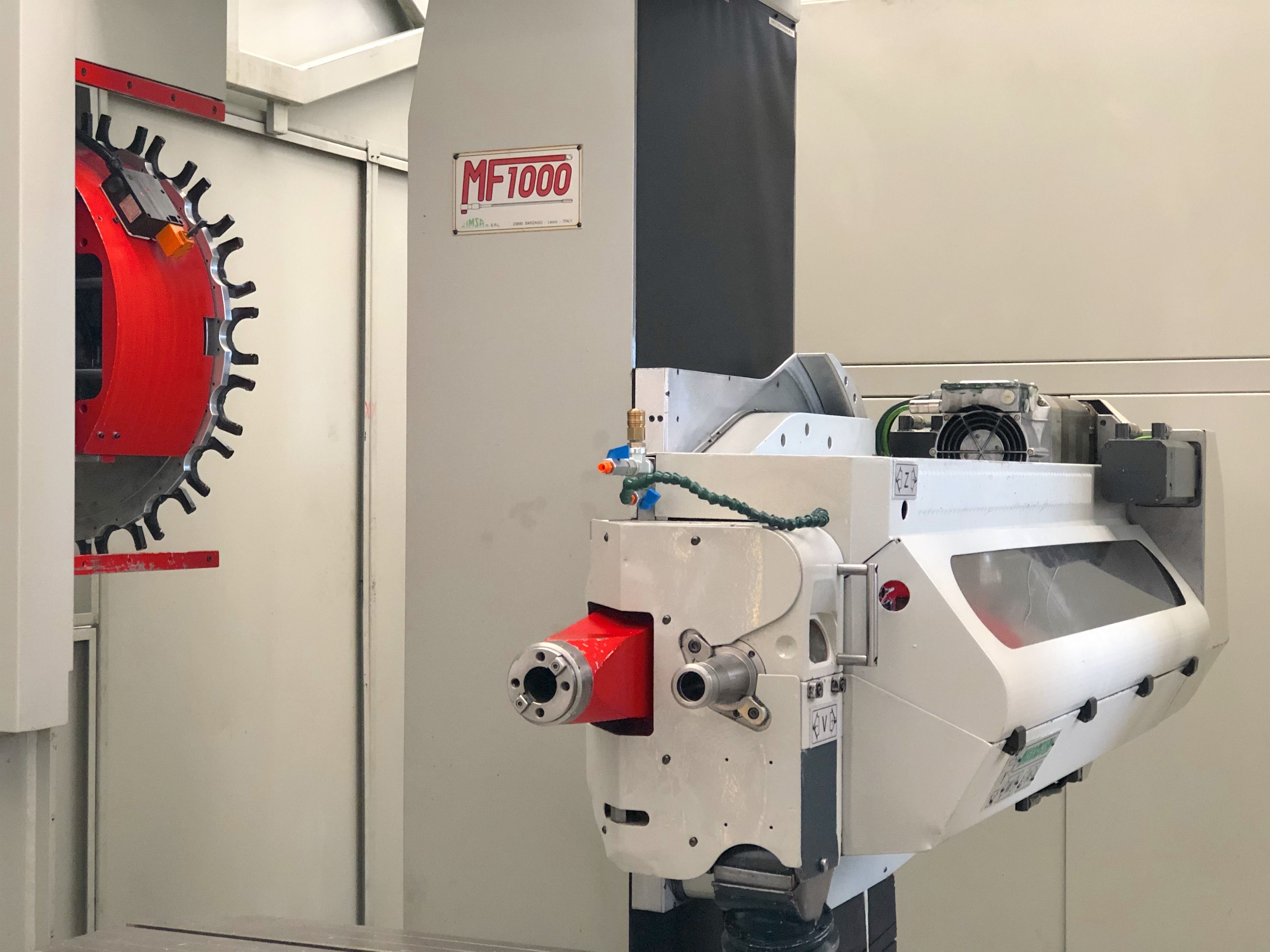

UNITà DI FORATURA
Diametro min-max dal pieno
5-40 mm0,20-1,57 in
Drehgeschwindigkeit
4200 Rpm
Leistung der Spindel
9 Kw
Inclinazione Testa di foratura ( C)
+/-20 °
Anmerkungen
50 Bar CTS
Leistung der Spindel
9 Kw
Drehgeschwindigkeit
2000 Rpm
Inclinazione Testa di fresatura ( C)
+/-20 °
VORSCHüBE
Schnell X
10 m/min393,70 ipm
Schnell Y
10 m/min393,70 ipm
Schnell Z
10 m/min393,70 ipm
Schnell V
10 m/min393,70 ipm

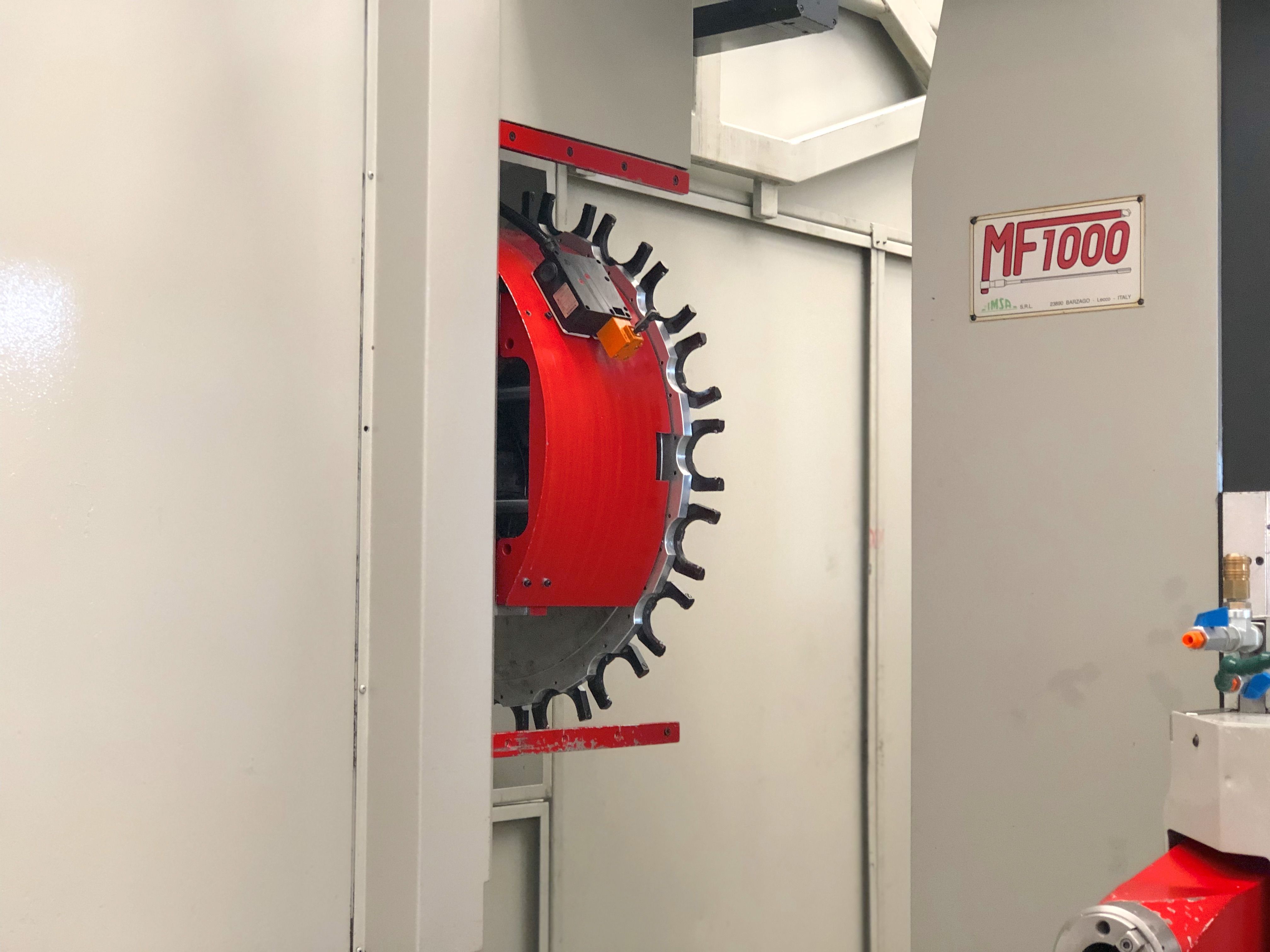

ATC FRESATURA
Plätze
20
Werkzeugaufnahme
ISO40

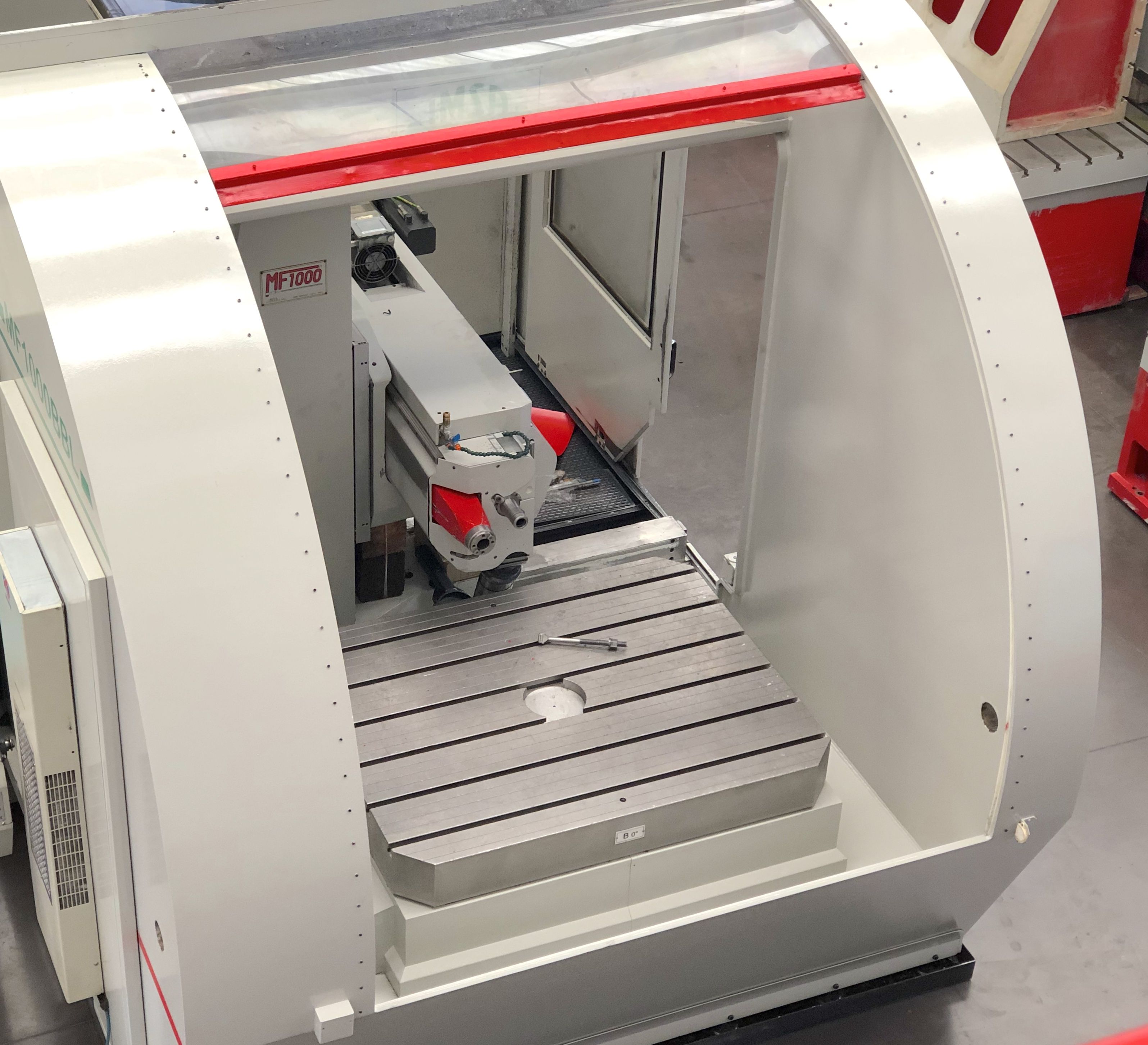

TISCH
Fläche
1500x1200 mm59,06x47,24 in
Auflösung (Achse B)
0,001 °
Kapazität
12.000 (18.000 statici) Kg
SISTEMA REFRIGERANTE
Pressione
40 Bar
EXTRA
Maschinengewicht
≈20.000 kg
Raumbedarf der Maschine
4100x5800x3300 mm161,42x228,35x129,92 in
Kühlung
si
Späneförderer
si
Abdeckung
completa con portellone frontale e laterale apribile
