Kategorie
Bohrwerke
Typ
Mobile Kolumne
Marke
Modell

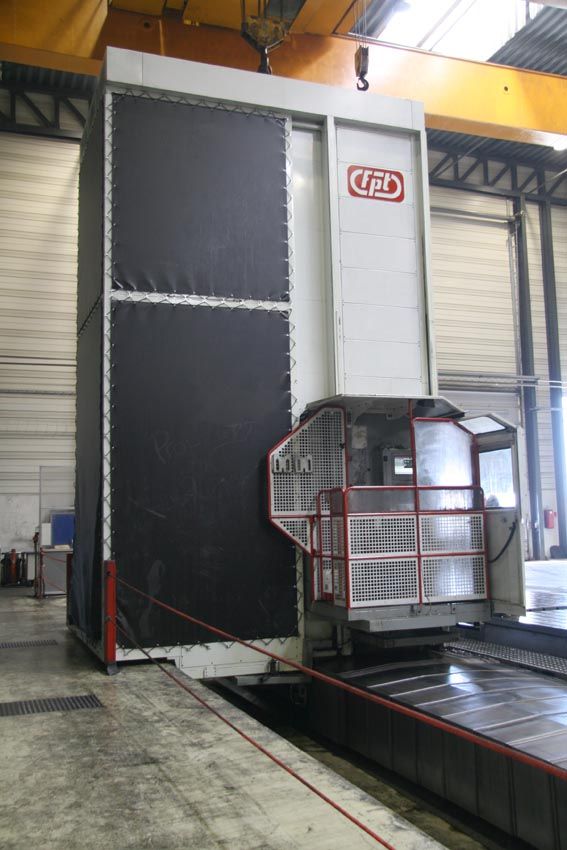

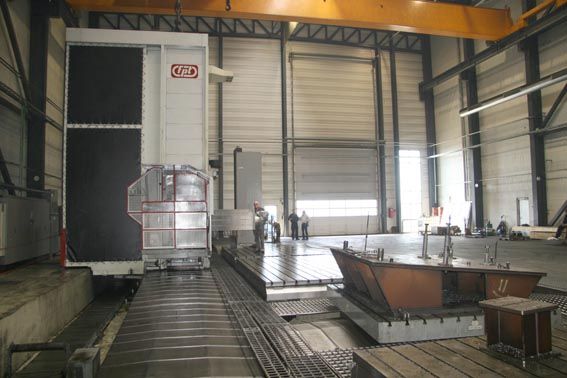

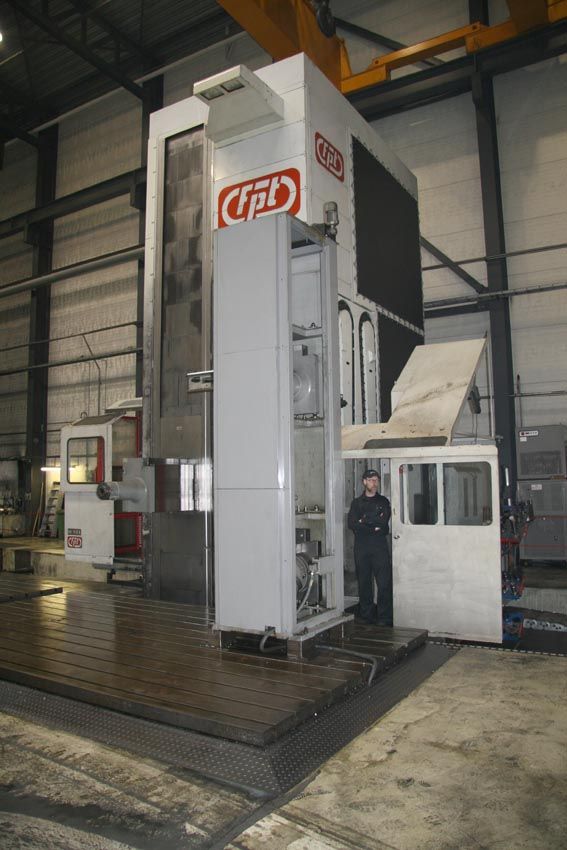

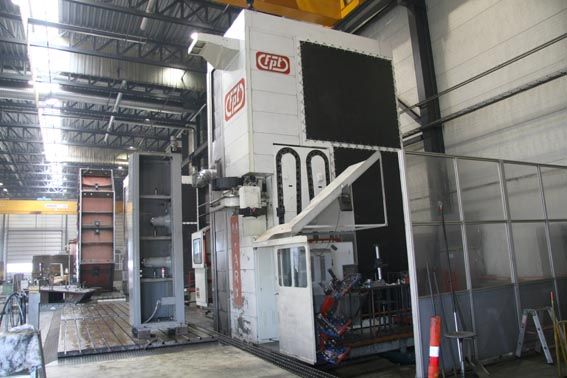

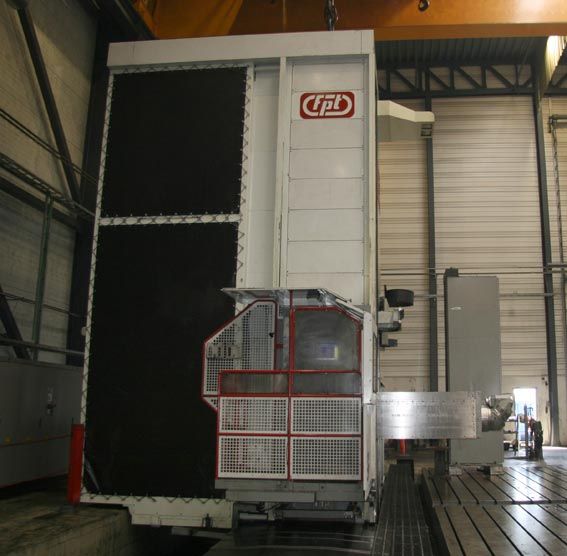

M-ARX M160
Kapazität
16.000x5.000x1.500+900 mm0,63x0,20x0,06+35,43 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
16.000 mm0,63 in
Vertikal (Y)
5.000 mm0,20 in
Quer RAM (Z)
1.500 mm0,06 in
Pinole (W)
900 mm35,43 in
Tisch (V)
3.000 mm0,12 in
CNC
CNC

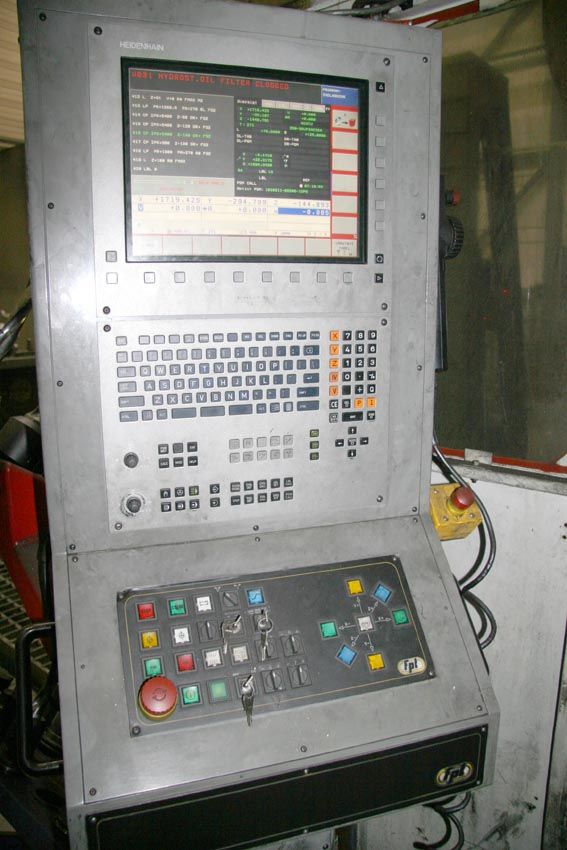

Heidenhain iTNC530SP
Messsystem
optical scales Heidenhain
SPINDEL
Durchmesser Pinole
160.2 mm6,31 in
Querschnitt RAM
670x500 mm26,38x19,69 in
Leistung der Spindel
51 Kw
Drehgeschwindigkeit
2500 Rpm
Aufnahme
ISO50
VORSCHüBE
Schnell X
25 m/min984,25 ipm
Schnell Y
25 m/min984,25 ipm
Schnell Z
25 m/min984,25 ipm
Schnell W
12 m/min472,44 ipm
ATC
Plätze
120
Max. Gewicht Werkzeug
35 Kg
Werkzeugaufnahme
ISO50
Max. Durchm. Werkzeug
300 mm11,81 in
Max. Länge Werkzeug
600 mm23,62 in
TISCH 1
Lieferbar auf Anfrage
Ja
Marca
FPT TRT70303030
Fläche
3000x3000 mm118,11x118,11 in
Verfahren
3000 mm118,11 in
Auflösung (Achse B)
360.000x0,001 °
Kapazität
70.000 Kg
Halterung
Hydrostatic
SPINDELSTOCK 1
Typ
FPT TUPC
Spindelaufnahme
ISO50
Achse C
360.000x0,001 °
Achse A
360.000x0,001 °
Max. Geschwindigkeit
3000 Rpm
Max. Leistung
51 Kw
Kühlmittel
int/ext 20Bar
SPINDELSTOCK 2
Lieferbar auf Anfrage
Nein
Max. Geschwindigkeit
2500 Rpm
Max. Leistung
51 Kw
EXTRA
Max. Installierte Leistung
116,2 Kw
Raumbedarf der Maschine
22.500x14.650x7.590 mm0,89x0,58x0,30 in
Mitgeliefertes Zubehör
Testa indexata FPT TUPC 0,001x0,001°, testa prolunga 400mm FPT SELS4, ATC120, Alta pressione 20Bar attraverso mandrino, piattaforma operatore per 3 persone con doppio movimento (Y/Z), tavola rototraslante 70ton
Hochdruck
int/ext 20Bar
Bewegliche Bedienerplattform
si, movimento verticale e traversale
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Sichtbar in Funktion
si
Principali interventi/aggiornamenti effettuati sulla macchina
revisione cuscinetti mandrino 2017, manutenzione ordinaria
