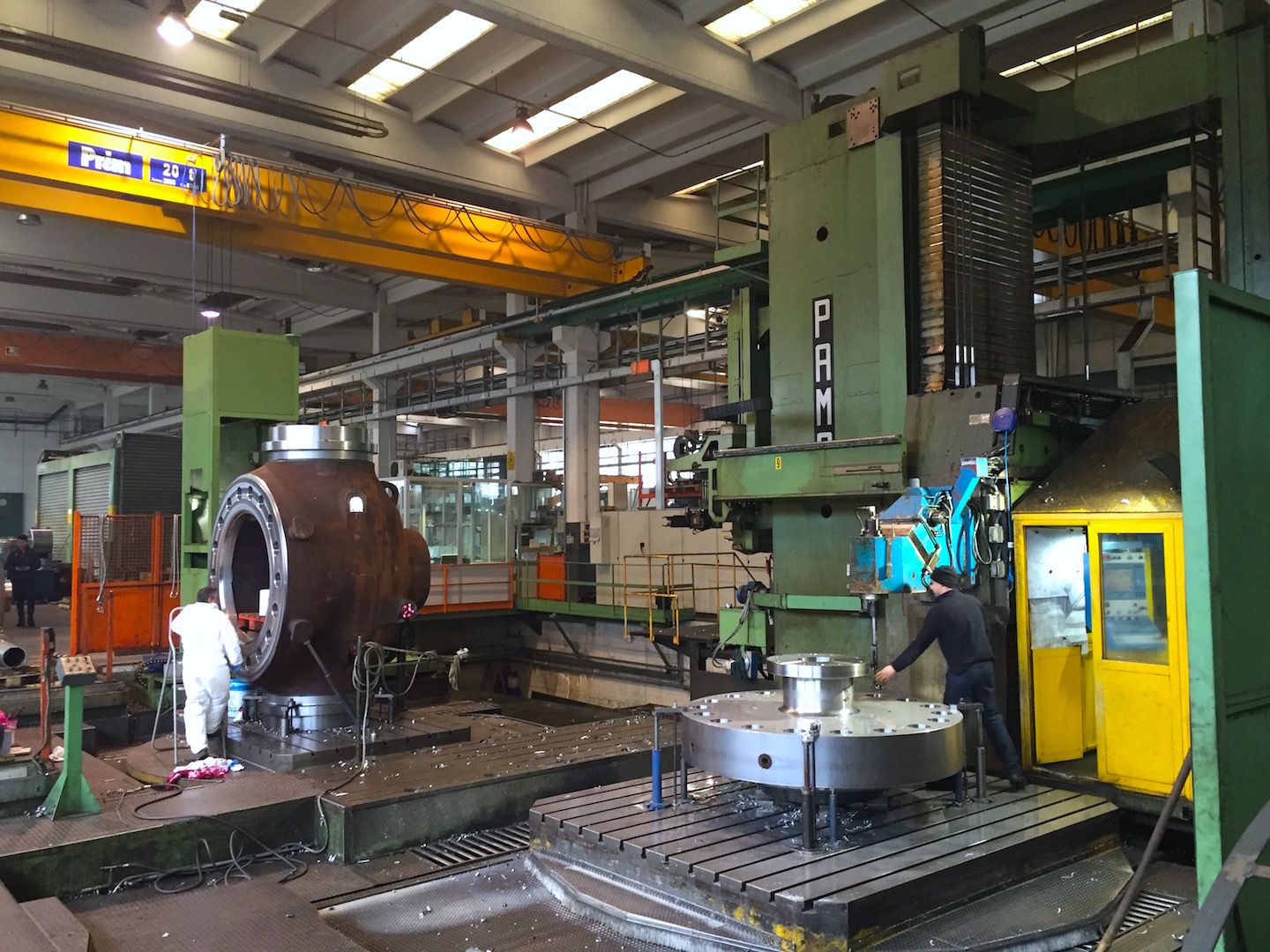

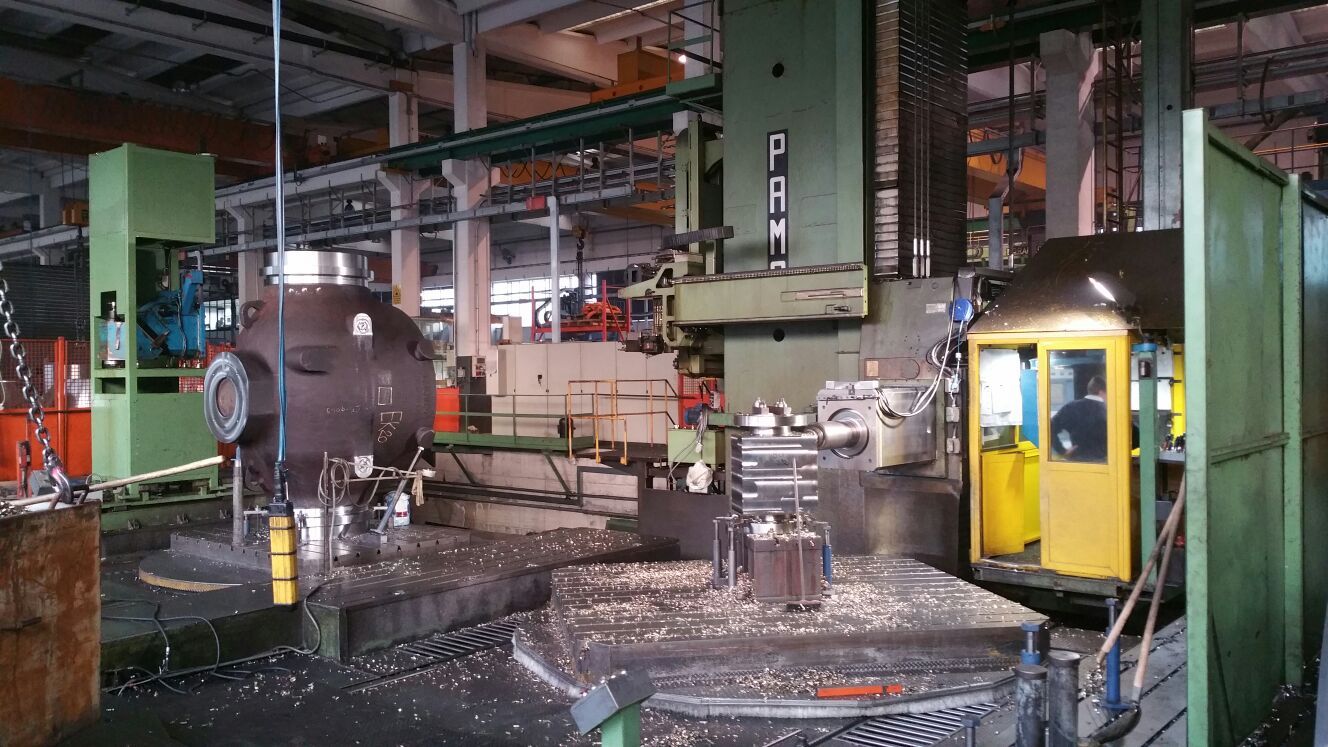

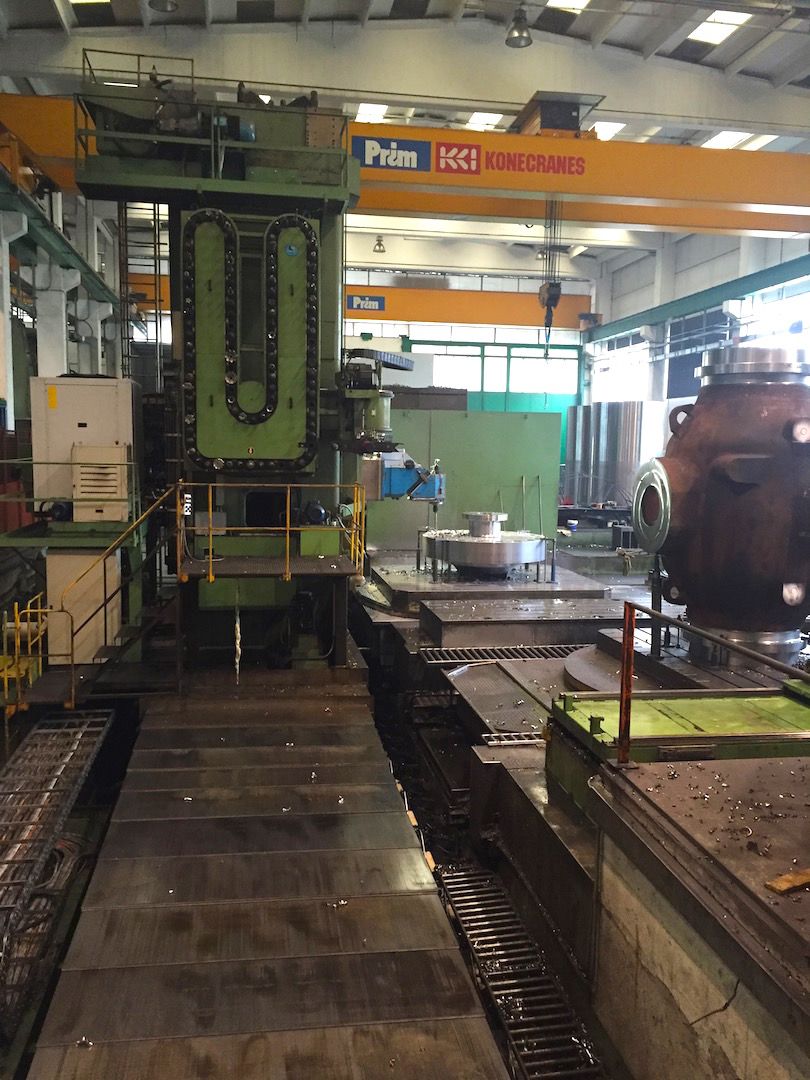

Kategorie
Bohrwerke
Typ
Mobile Kolumne
Marke
Modell
AC 250
Kapazität
12000x4000x1100+1500 mm472,44x157,48x43,31+59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
12000 mm472,44 in
Vertikal (Y)
4000 mm157,48 in
Quer RAM (Z)
1100 mm43,31 in
Pinole (W)
con RAM fuori tutto: 900mm, con RAM dentro tutto: 1500 mmcon RAM fuori tutto: 35,43mm, con RAM dentro tutto: 59,06 in
Tisch (V)
2800 mm110,24 in
Tavola2 (V)
2000 mm78,74 in

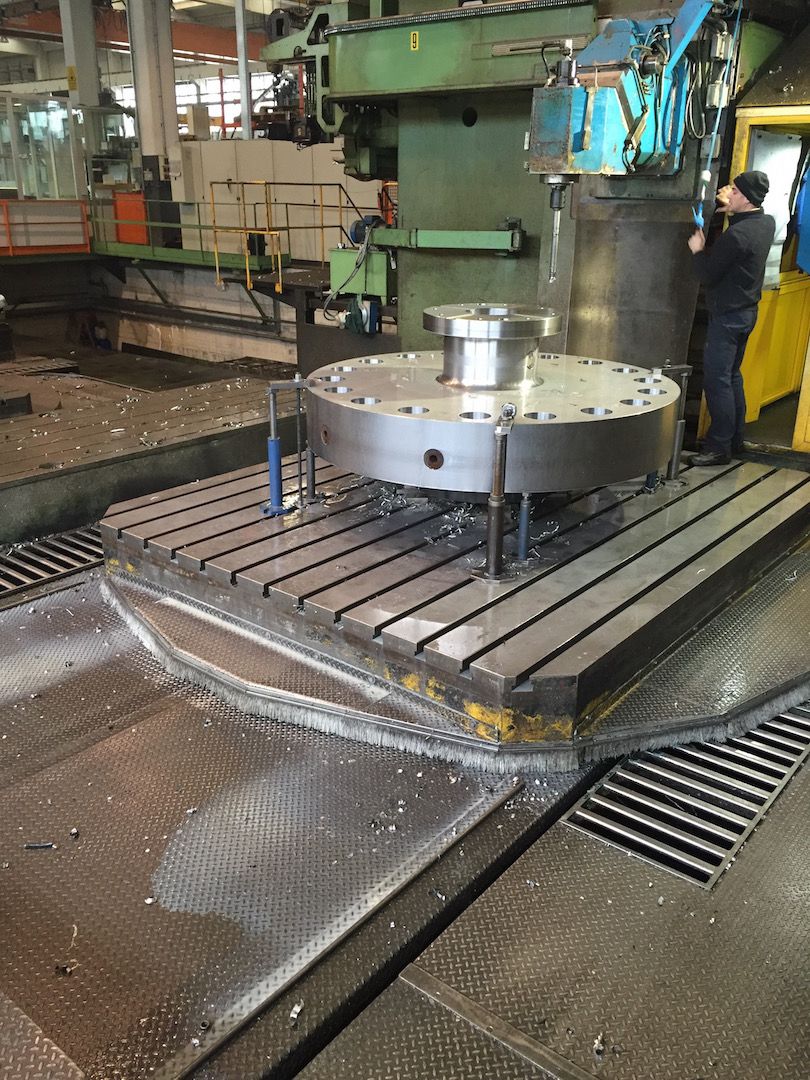

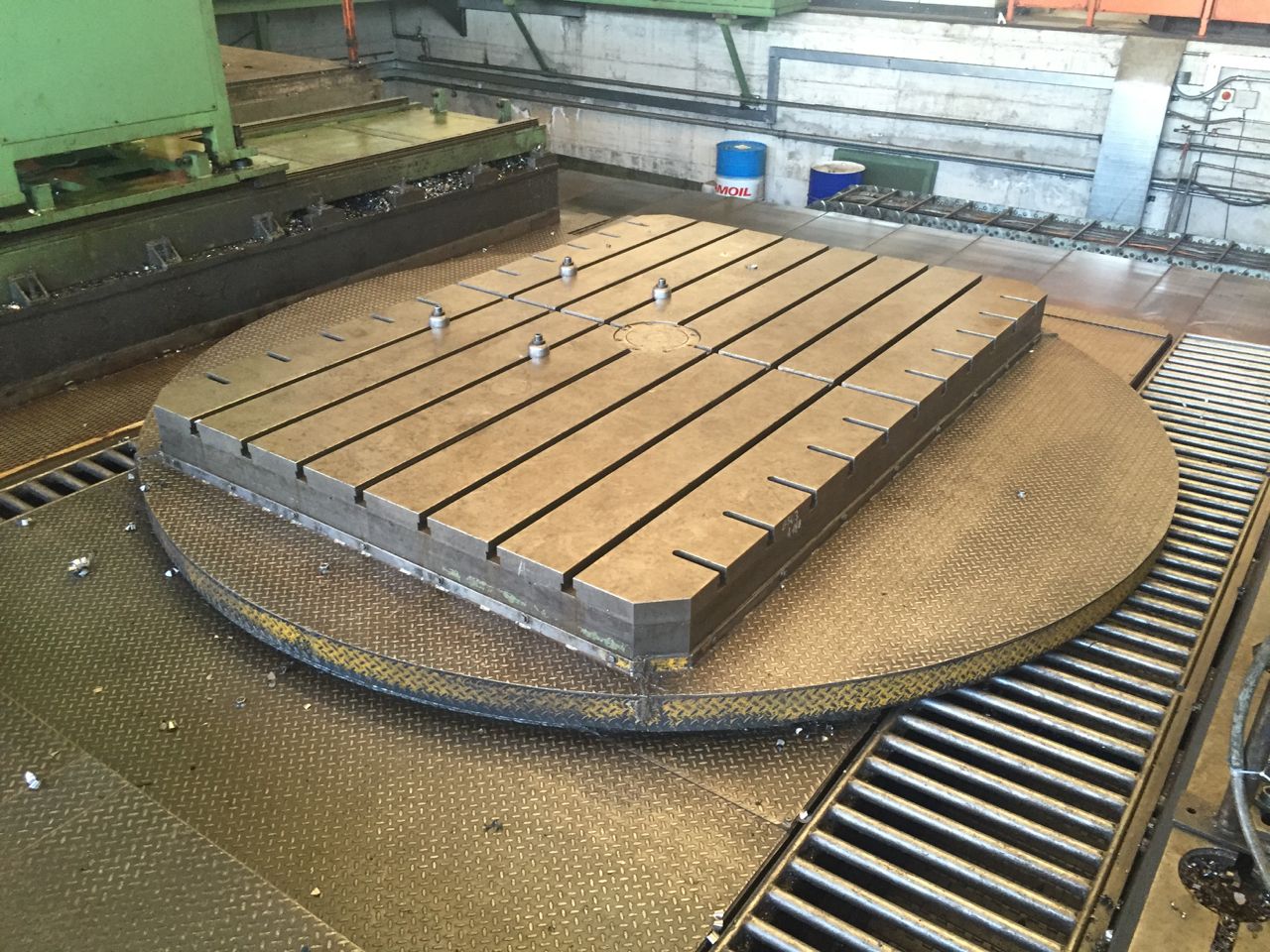

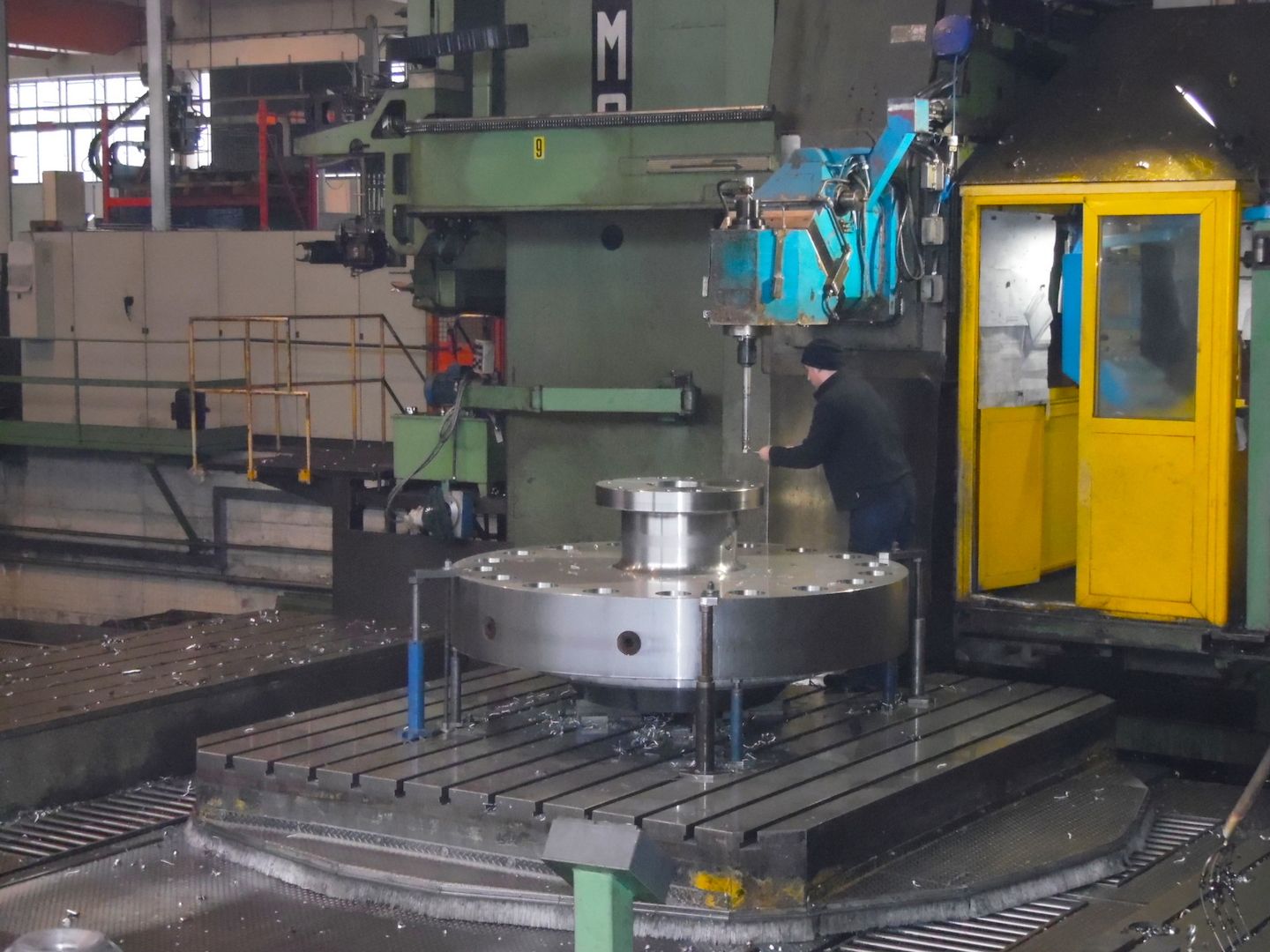

TISCH 1
Marca
PAMA
Lieferbar auf Anfrage
Ja
Fläche
3500x3000 mm137,80x118,11 in
Verfahren
2800 mm110,24 in
Auflösung (Achse B)
0,001 °
Kapazität
nominal 80.000Kg, effective 100.000 Kg
Halterung
idrostatico
Drehgeschwindigkeit
3 Rpm o °/min
Anmerkungen
bloccaggi asse B con pistoni AT con centralina idrostatica
TABLE 2
Brand
Mitsubishi
Available upon request
Ja
Surface
3000x2100 mm118,11x82,68 in
Translation
2000 mm78,74 in
Accuracy (B axis)
0,001 °
Capacity
nominal 25.000Kg, effective 40.000 Kg
Support
Hydrostatic
Rotating speed
3 Rpm o °/min

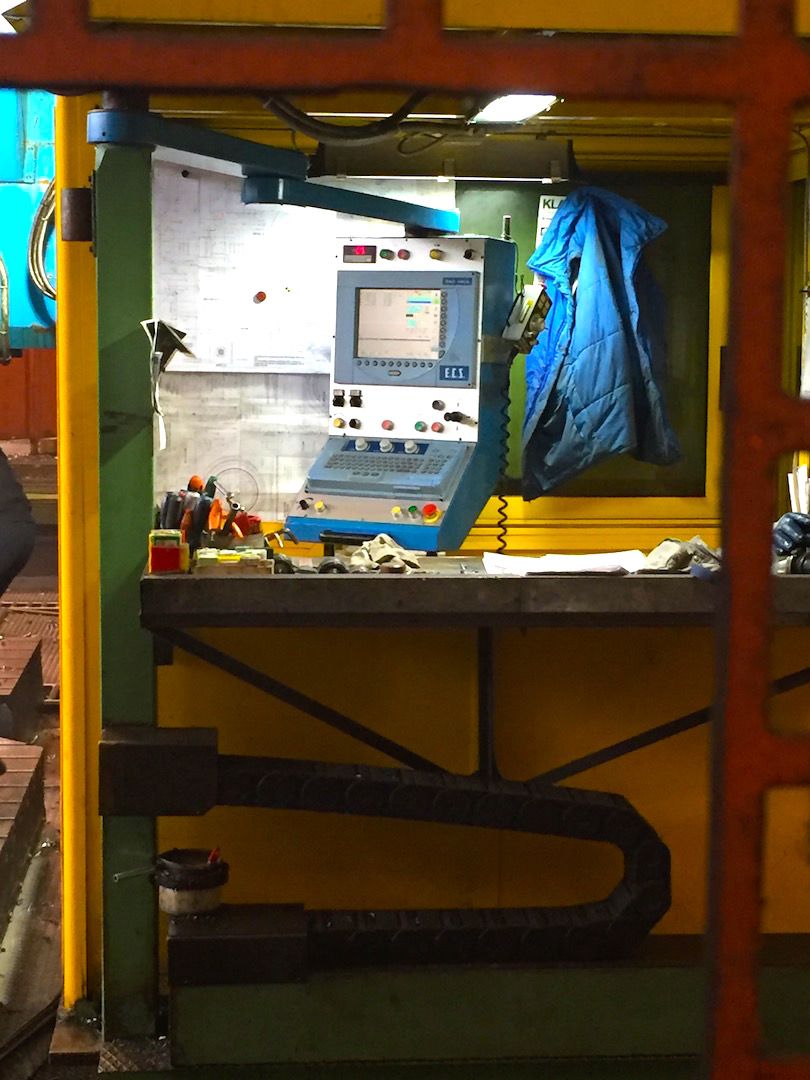

CNC
CNC
ECS4801
Messsystem
Encoder + righe ottiche Heidenhain
SPINDEL
Durchmesser Pinole
250 mm9,84 in
Querschnitt RAM
760x600 mm29,92x23,62 in
Leistung der Spindel
70 Kw
Umschaltung
4 gears
Drehgeschwindigkeit
0-850 Rpm
Drehmoment
>7000 Nm
Aufnahme
ISO50 DIN69871
Halterung
idrostatico
Anmerkungen
passaggio per acqua + acqua refrigerante interna
VORSCHüBE
Schnell X
6 m/min236,22 ipm
Schnell Y
6 m/min236,22 ipm
Schnell Z
6 m/min236,22 ipm
Schnell W
6 m/min236,22 ipm
Schnell V
4 m/min157,48 ipm

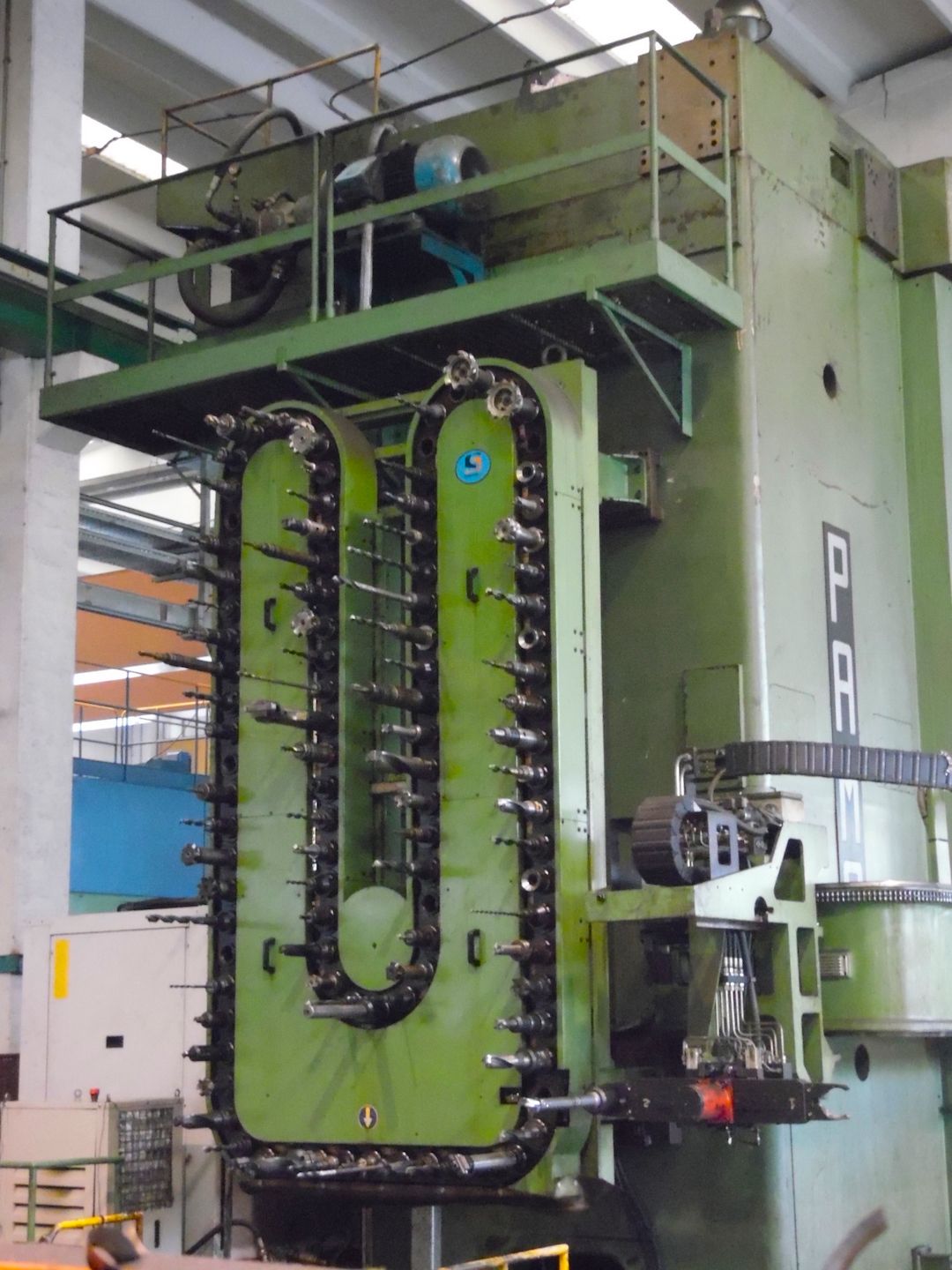

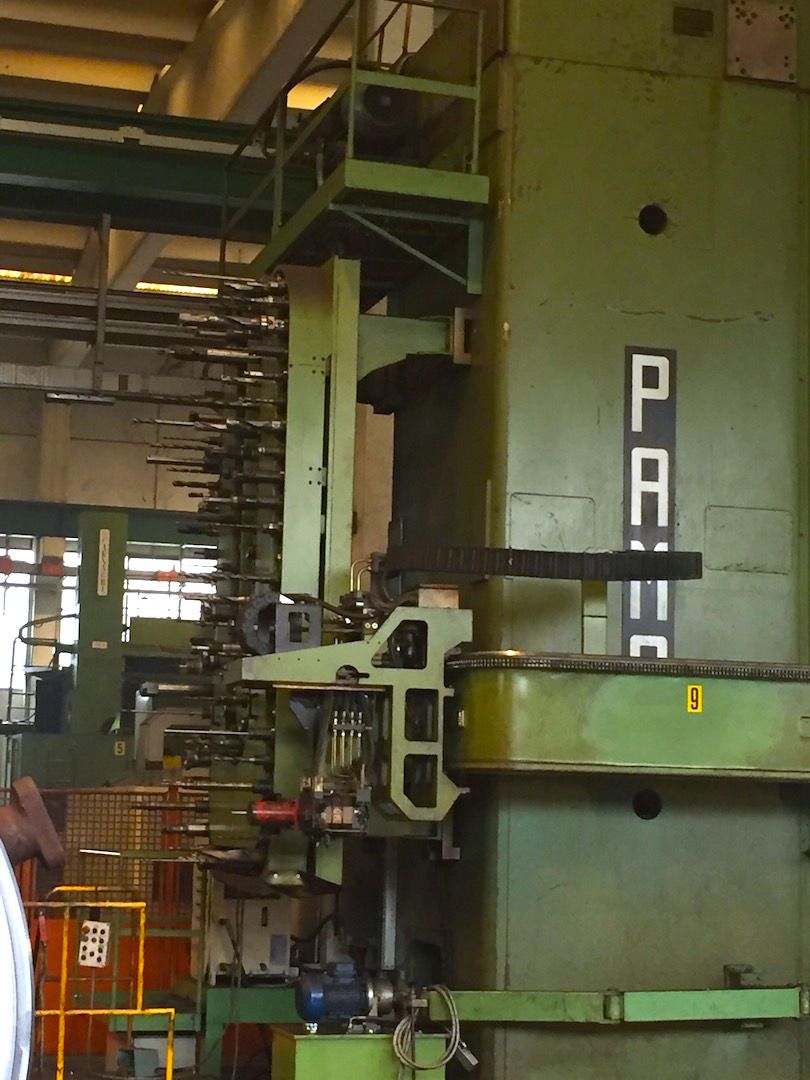

ATC
Plätze
110
Werkzeugaufnahme
ISO50 DIN 69871
BEFESTIGUNGSEBENE
Menge
3
Größe (LxBxH)
4200x1500 mm165,35x59,06 in
AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
3 posti, cambio accessori automatico

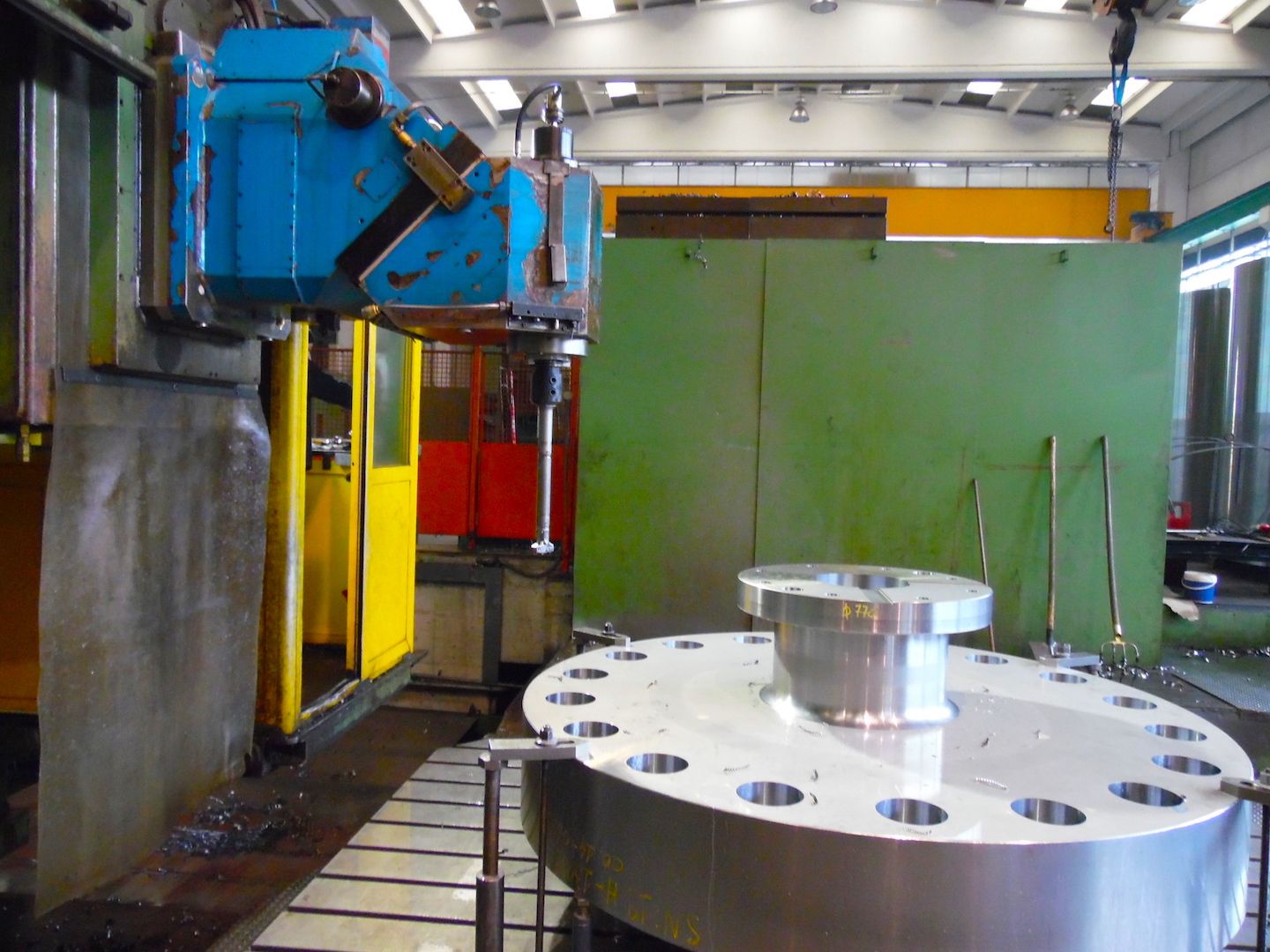

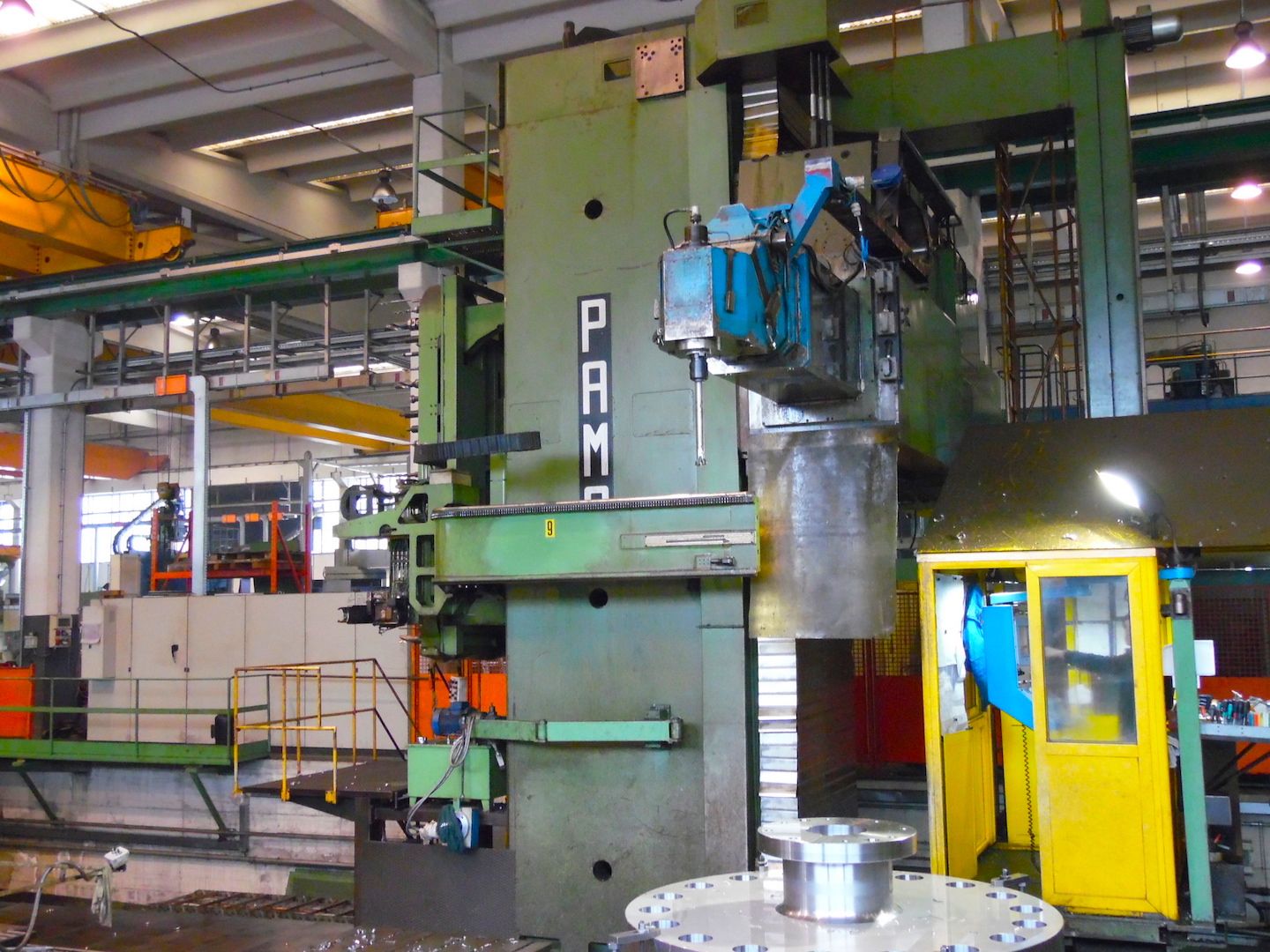

SPINDELSTOCK 1
Typ
OVER
Lieferbar auf Anfrage
Ja
Spindelaufnahme
ISO50 DIN69871
Achse A
180 °
Max. Geschwindigkeit
2500 Rpm
Max. Leistung
50 Kw
Kühlmittel
adduzione interna
EXTRA
Bewegliche Bedienerplattform
si
Kühlung
si
Max. Installierte Leistung
180 Kw
Gesamtgewicht der Maschine
130.000 Kg
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Späneförderer
si
Lieferbarkeit
Agosto 2016
Sichtbar in Funktion
si
Principali interventi/aggiornamenti effettuati sulla macchina
Revisione meccanica macchina, centrale idrostatica separata, lubrificazione testa separata con frigorifero, bilanciamento testa con centralina separata e frigorifero, motori assi brushless, ATC110 posti con cambio sia in verticale che orizzontale, retrofitting completo con ECS4801
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
