Kategorie
Bohrwerke
Typ
T-Typ
Marke
Modell
RED T10
Kapazität
3100x2000x1500+800 mm122,05x78,74x59,06+31,50 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3100 mm122,05 in
Vertikal (Y)
2000 mm78,74 in
Quer Säule (Z)
1500 mm59,06 in
Pinole (W)
800 mm31,50 in
CNC
CNC

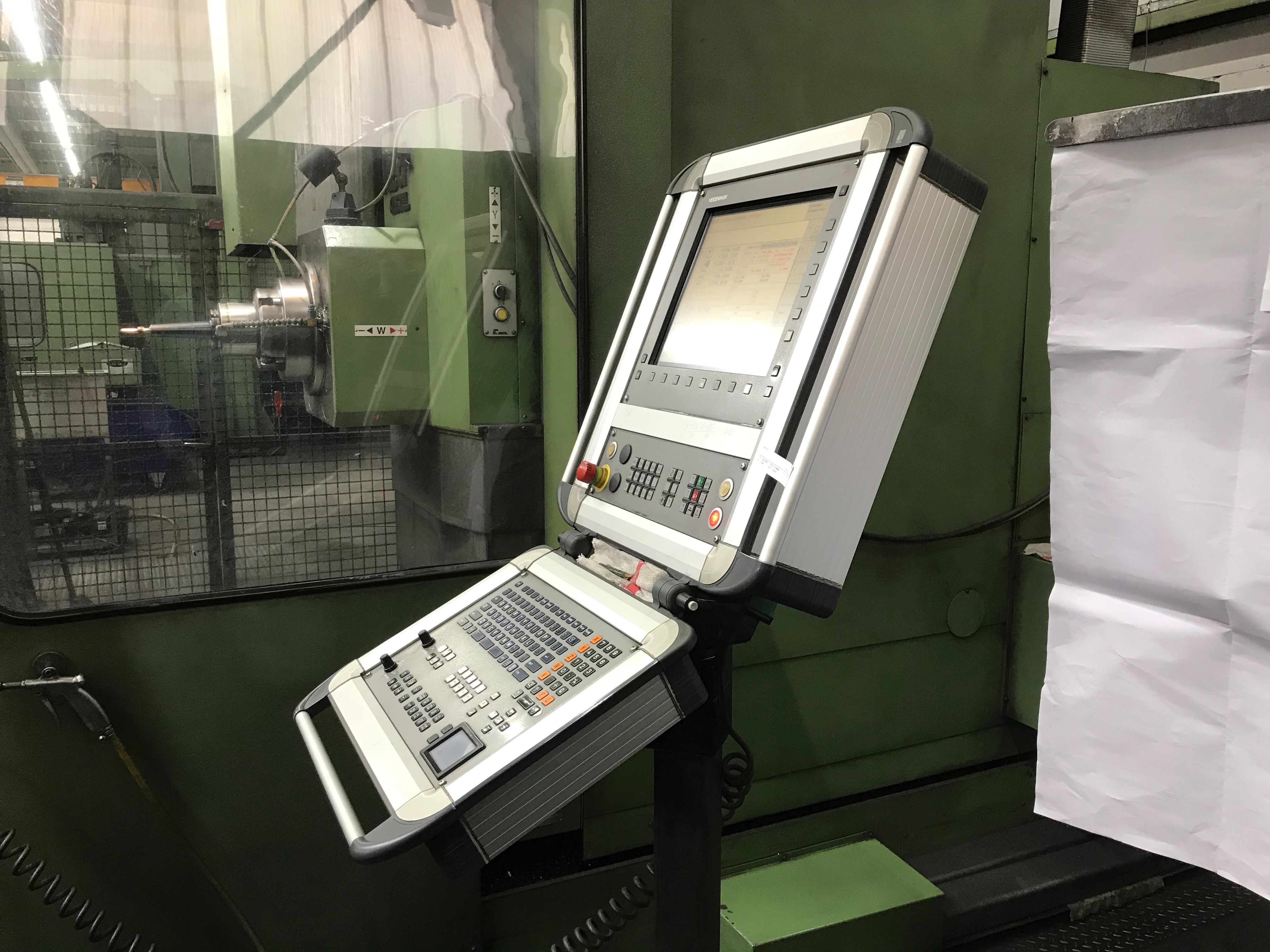

Heidenhain iTNC530 + Volantino remotato
Antriebe
SIEMENS SINUMERIK
Anmerkungen
Retrofitting CNC in 2010

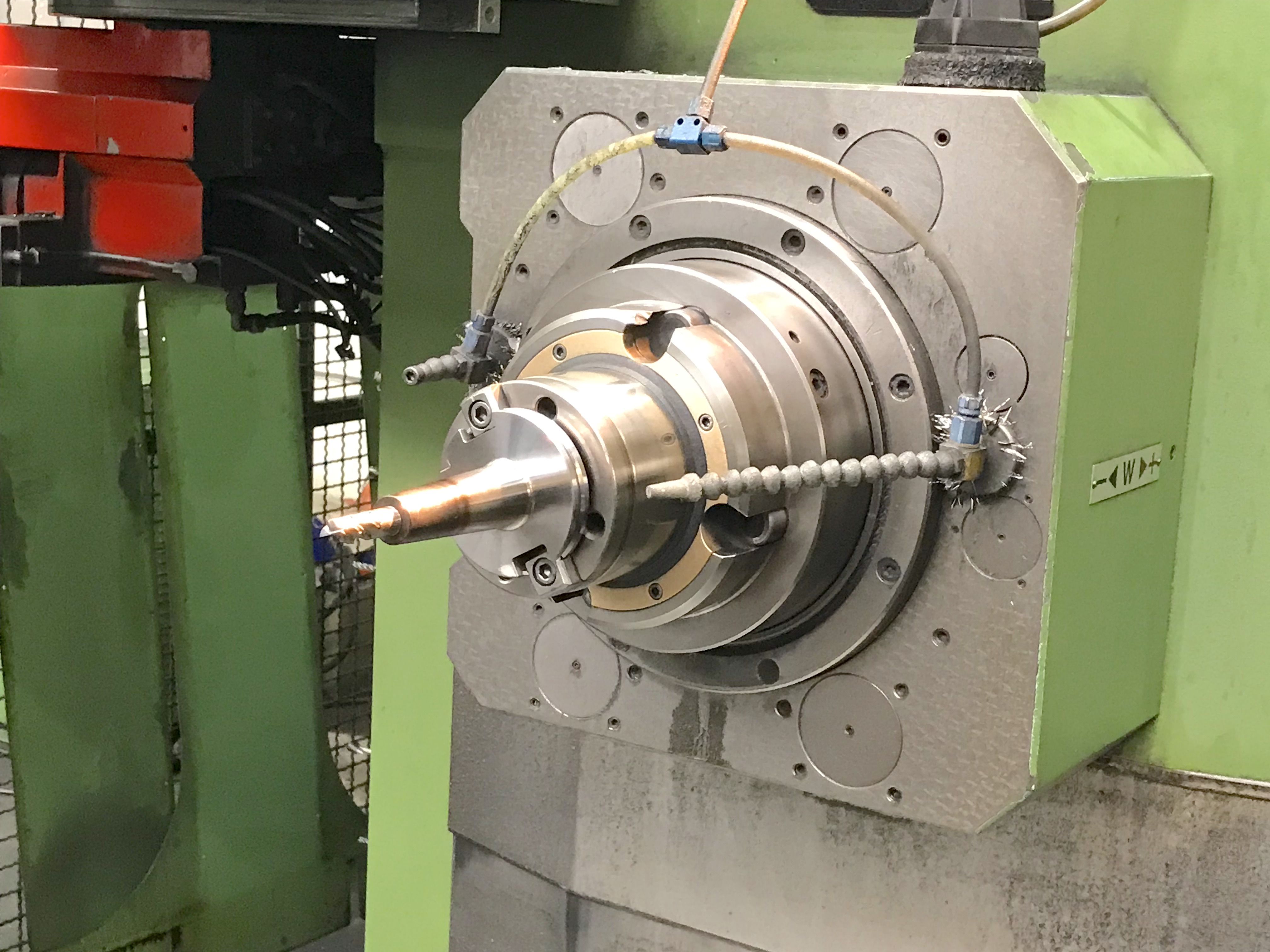

SPINDEL

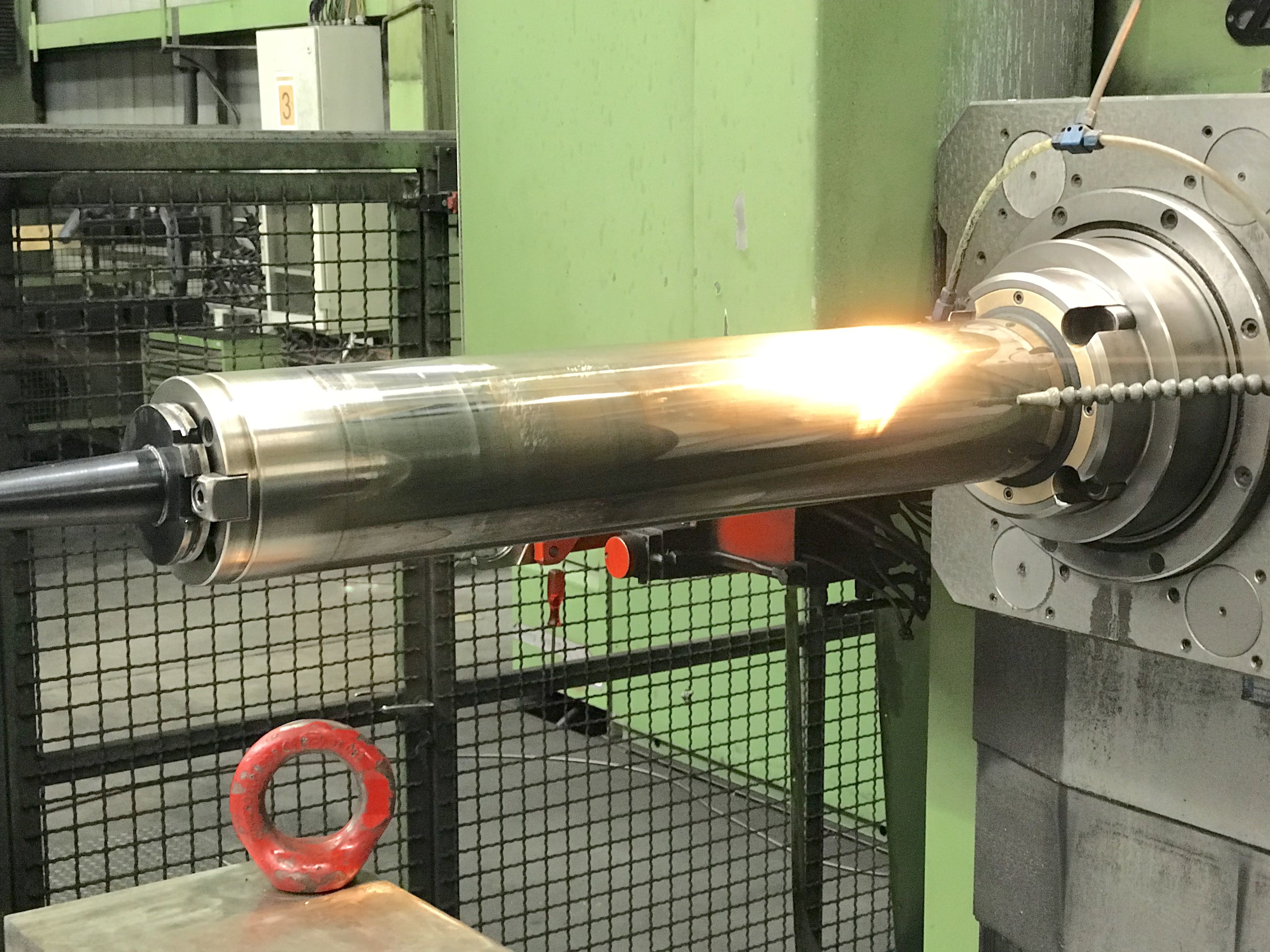

Durchmesser Pinole
130 mm5,12 in
Leistung der Spindel
37/46 Kw
Umschaltung
si
Drehgeschwindigkeit
4-2500 Rpm
Drehmoment
2360 Nm
Aufnahme
ISO50

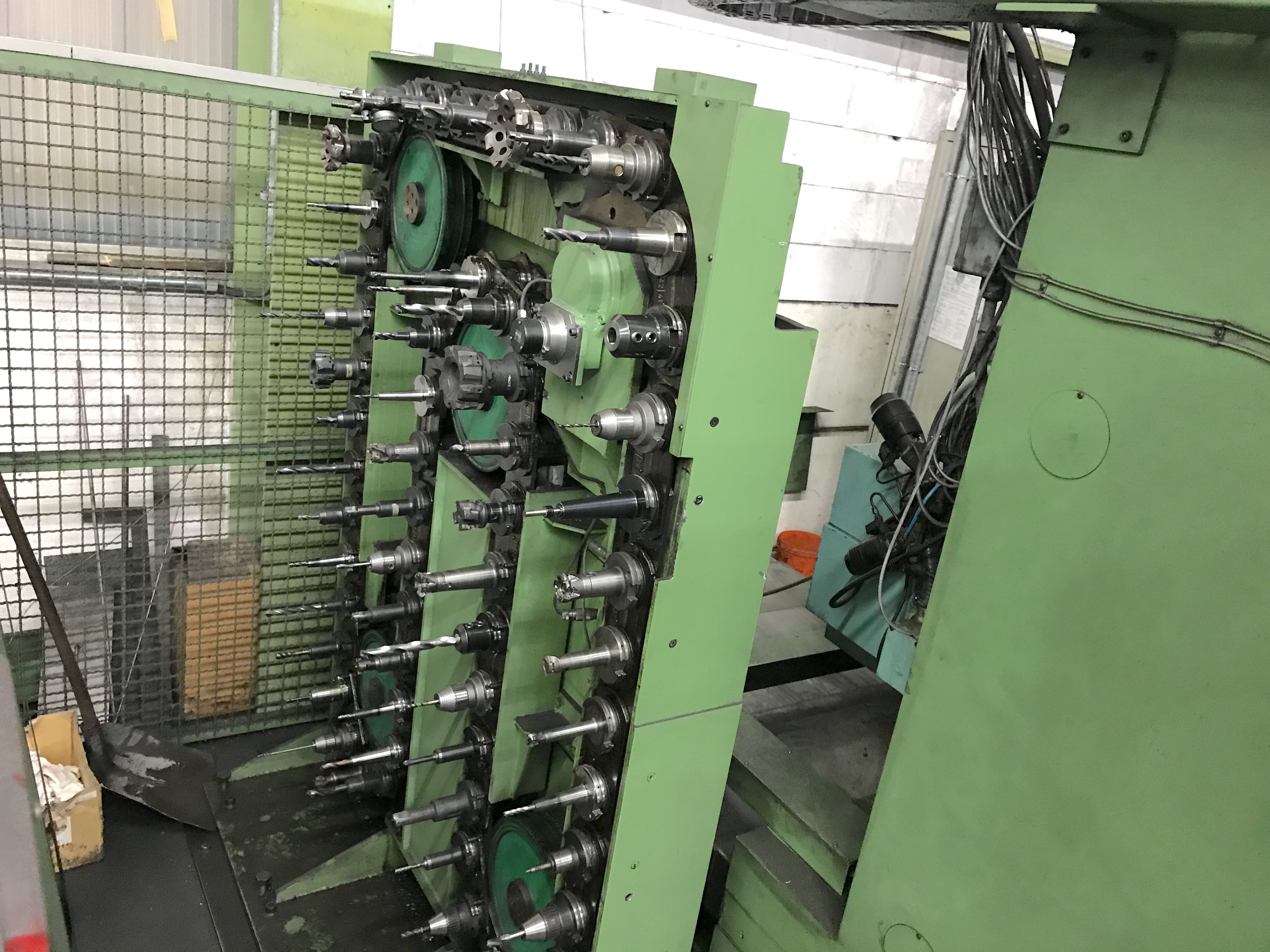

ATC
Plätze
6’
Max. Durchm. Werkzeug
140 mm5,51 in
Max. Länge Werkzeug
400 mm15,75 in
Max. Gewicht Werkzeug
30 Kg
Werkzeugaufnahme
ISO50

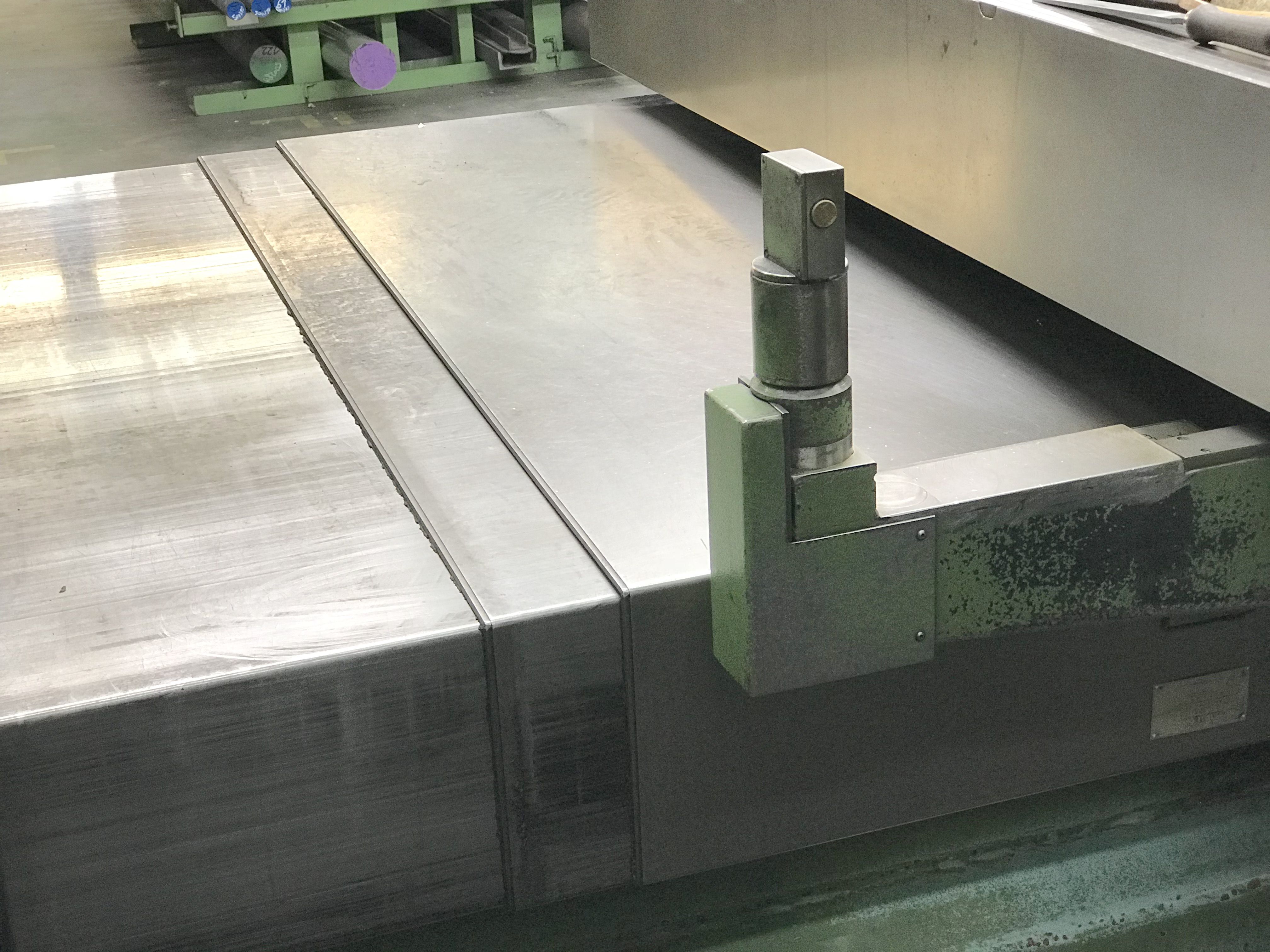

TISCH 1
Fläche
1800x1600 mm70,87x62,99 in
Auflösung (Achse B)
360.000x0,001 °
Kapazität
10 Kg
Halterung
Hydrostatic
VORSCHüBE
Schnell X
10 m/min393,70 ipm
Schnell Y
10 m/min393,70 ipm
Schnell Z
10 m/min393,70 ipm
Schnell B
2 Rpm
Schnell W
8 m/min314,96 ipm
EXTRA
Max. Installierte Leistung
50KVA Kw
Gesamtgewicht der Maschine
38500 Kg
Raumbedarf der Maschine
6300x7300x3750 mm248,03x287,40x147,64 in
Kühlung
si
Filtersystem
si
Hochdruck
CTS
Werkzeugvoreinstellung
si a bordo tavola
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Abdeckung
perimetrale completa
Späneförderer
si
Lieferbarkeit
pronta
Sichtbar in Funktion
si
Principali interventi/aggiornamenti effettuati sulla macchina
manutenzione ordinaria, nuovo CNC Heidenhain iTNC530 nel 2010
