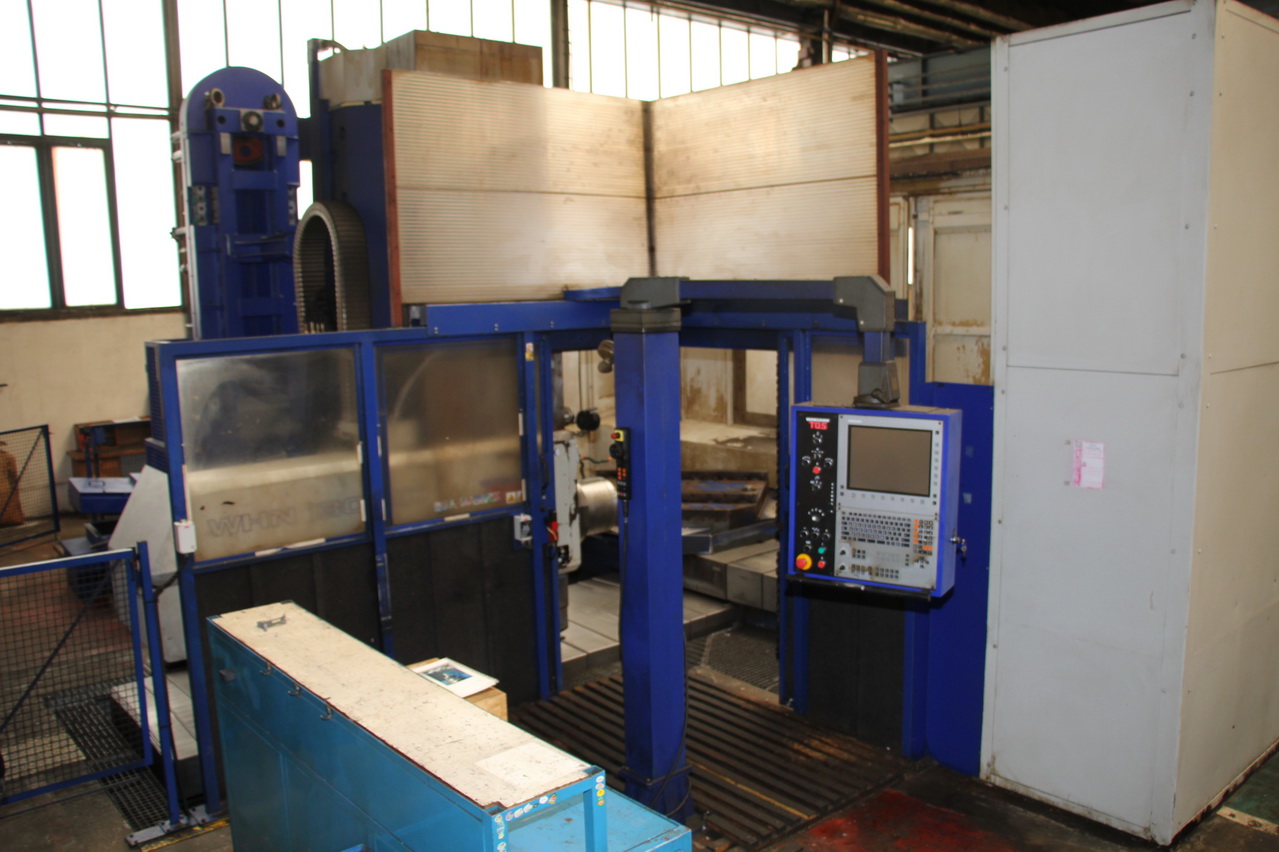

Kategorie
Bohrwerke
Typ
T-Typ

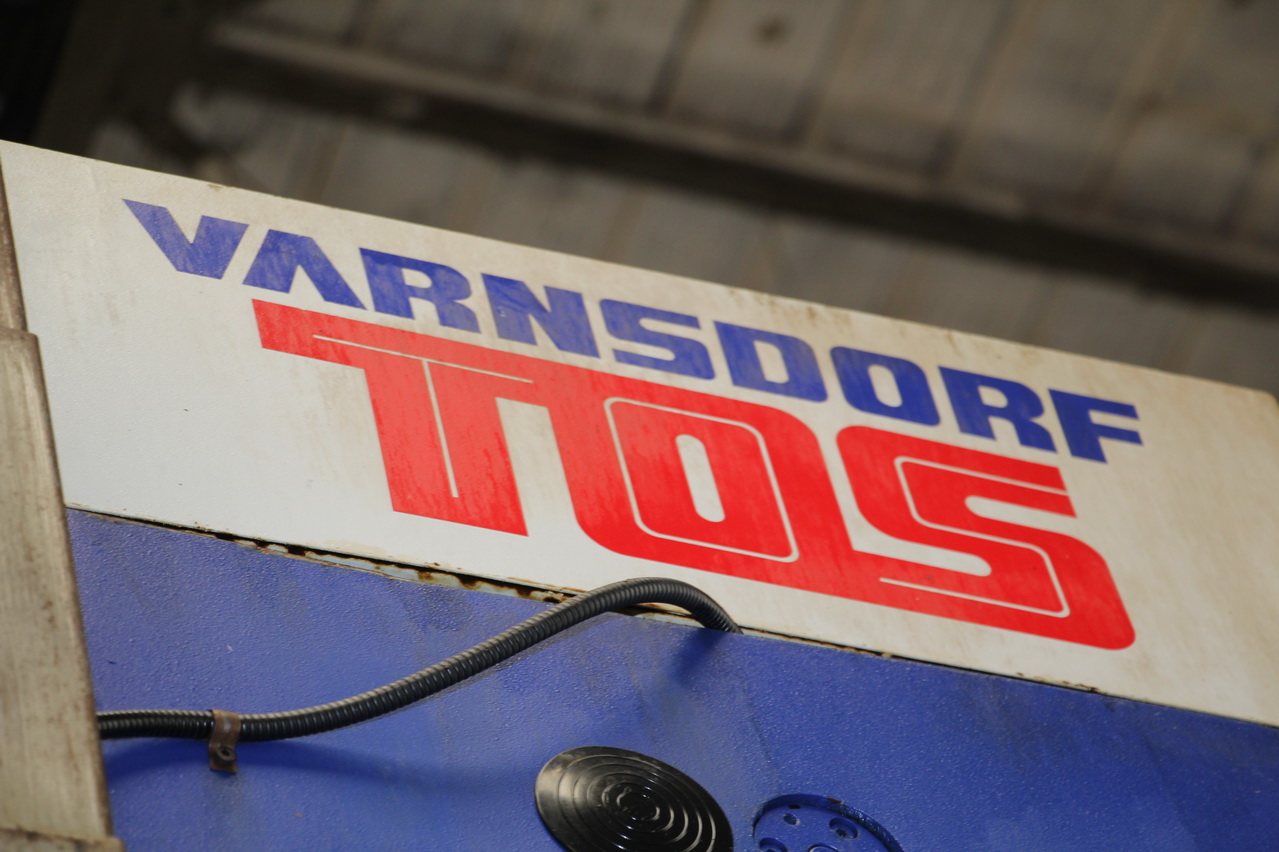

Marke
Modell

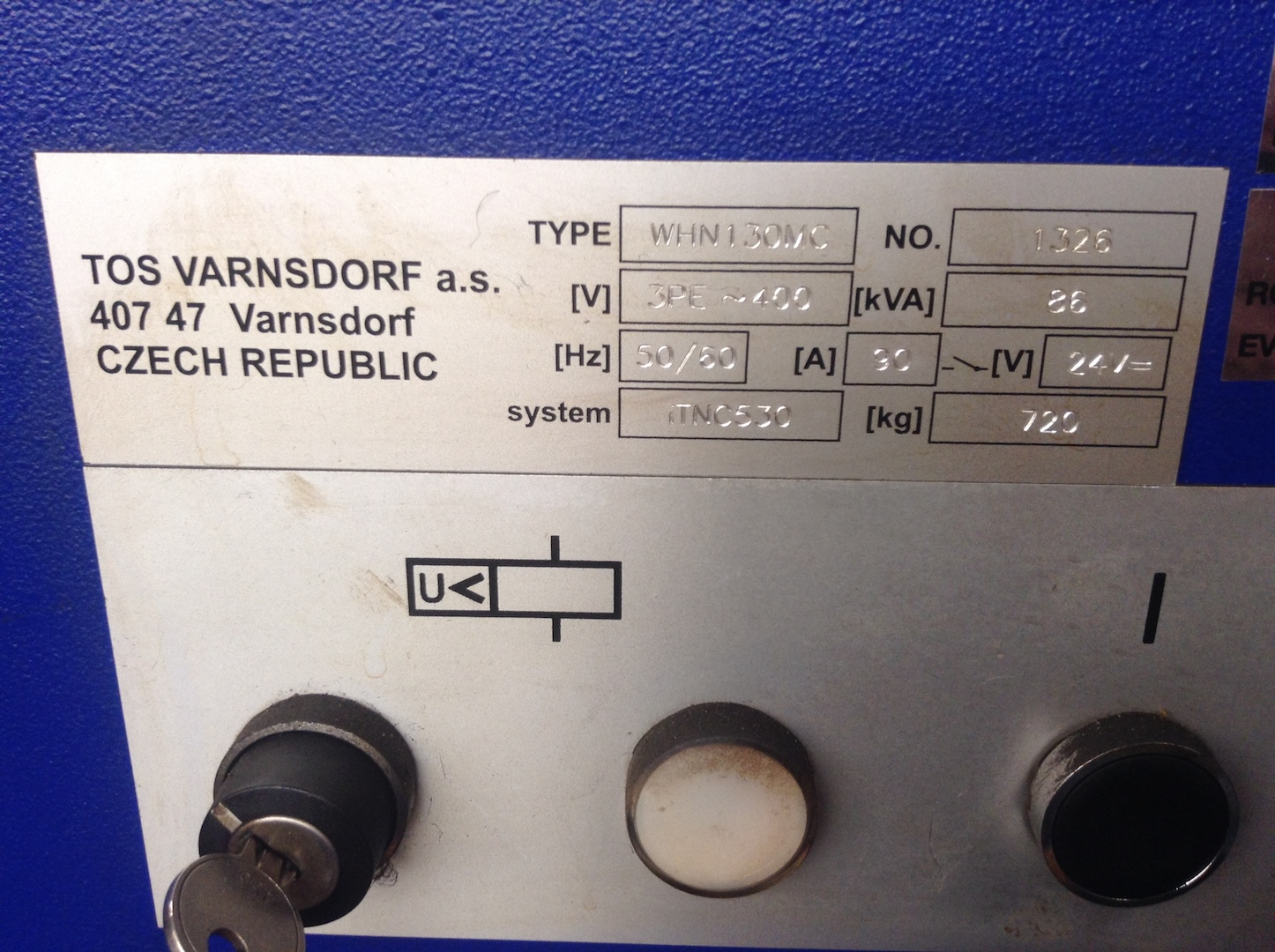

WHN 130 MC
Kapazität
3000x1850x1250+560 mm118,11x72,83x49,21+22,05 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3000 mm118,11 in
Vertikal (Y)
1850 mm72,83 in
Quer Säule (Z)
1250 mm49,21 in
Pinole (W)
560 mm22,05 in
CNC
CNC

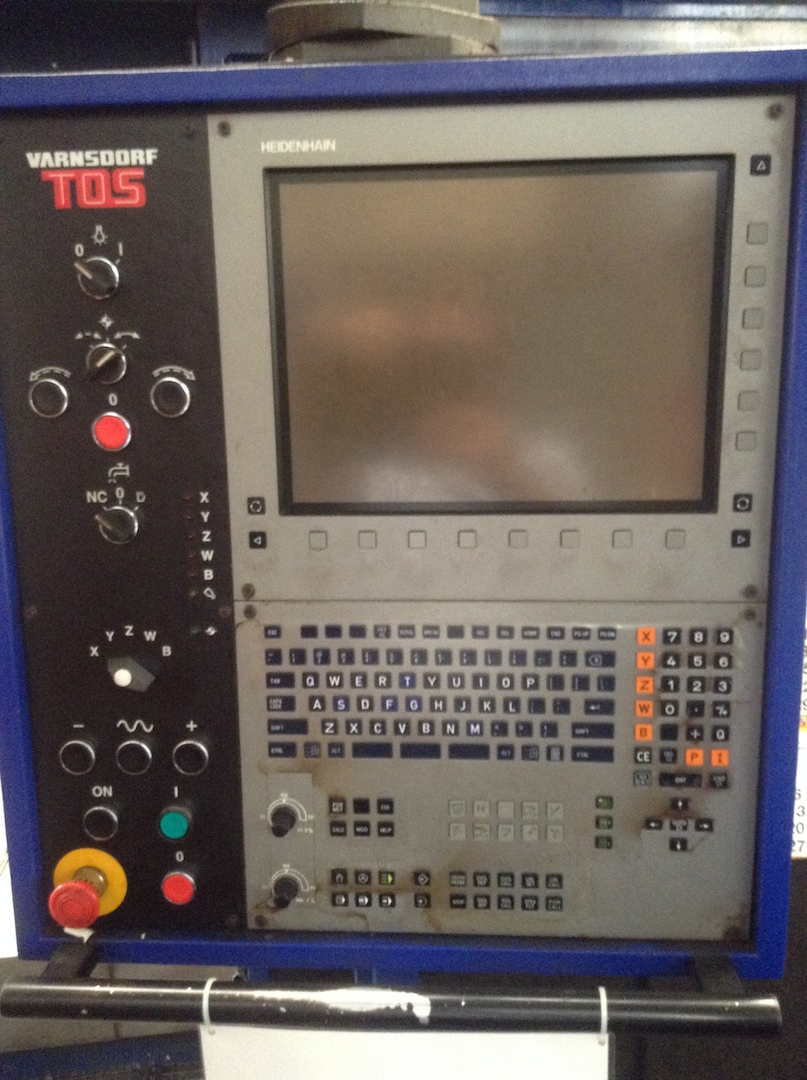

Heidenhain TNC530i

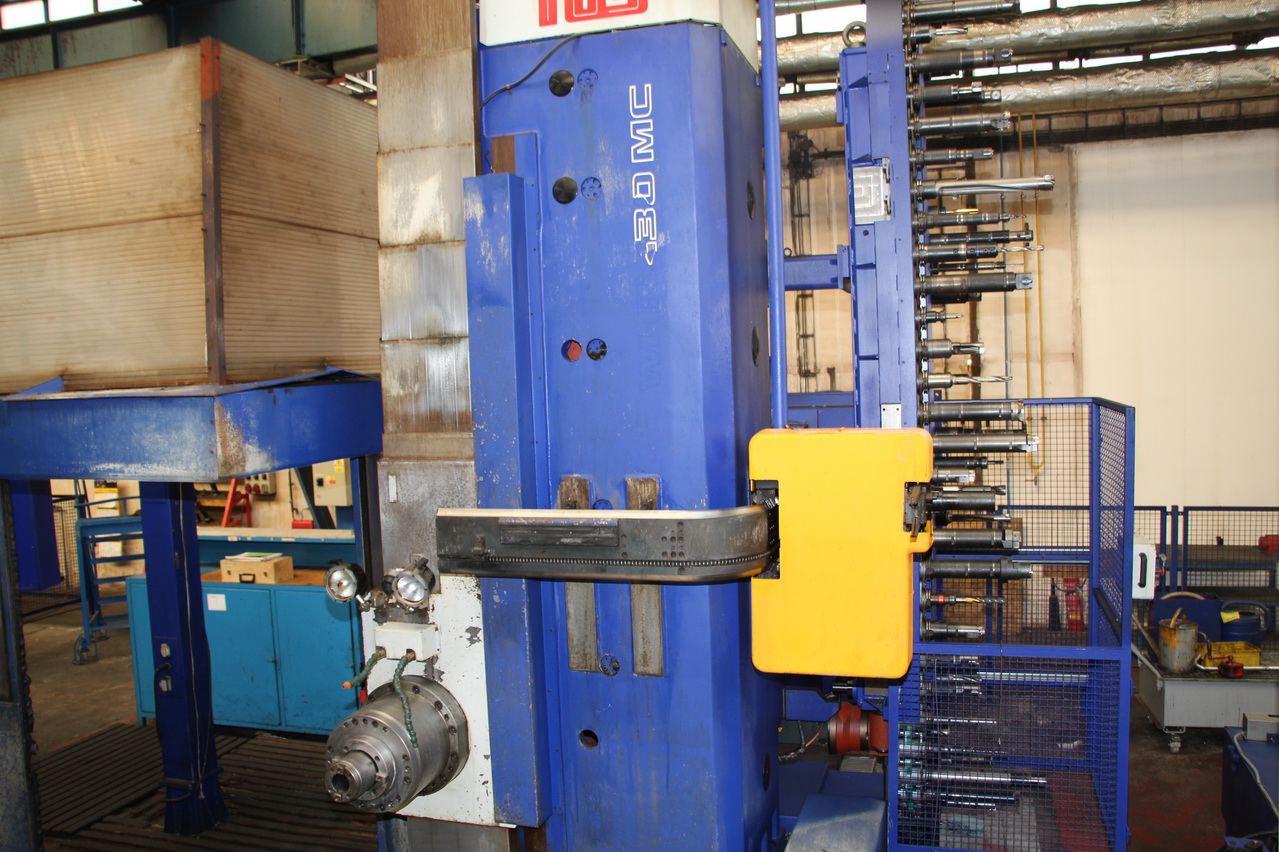

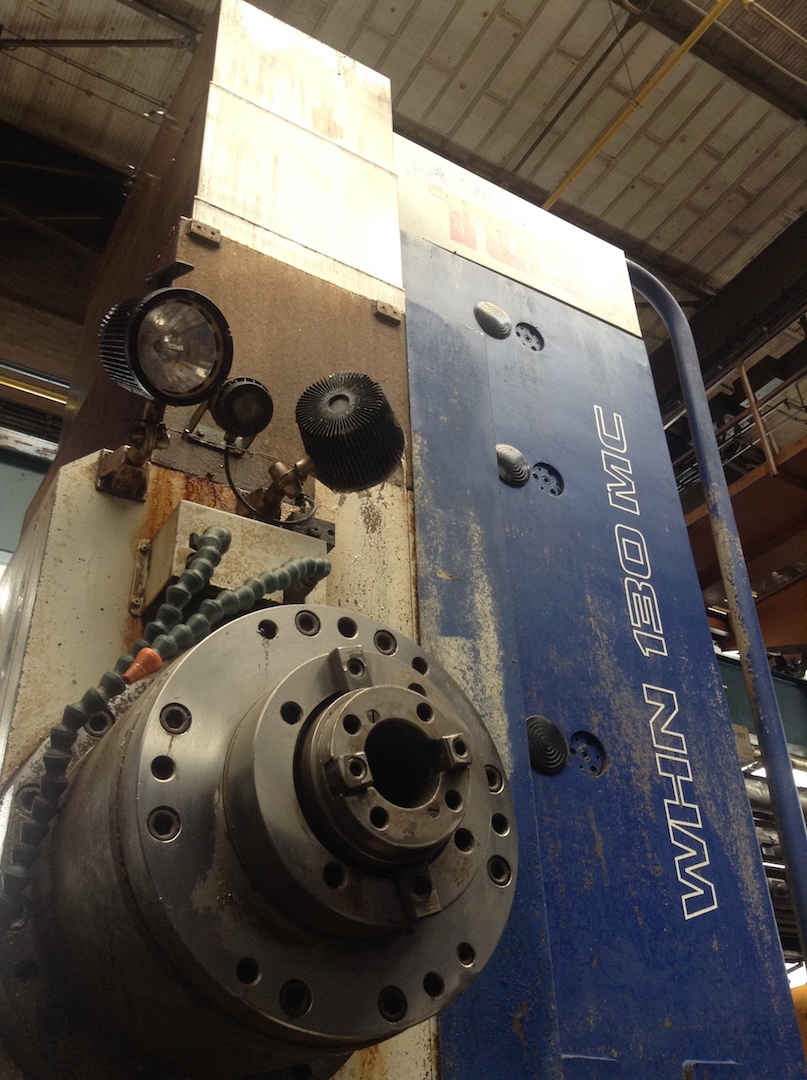

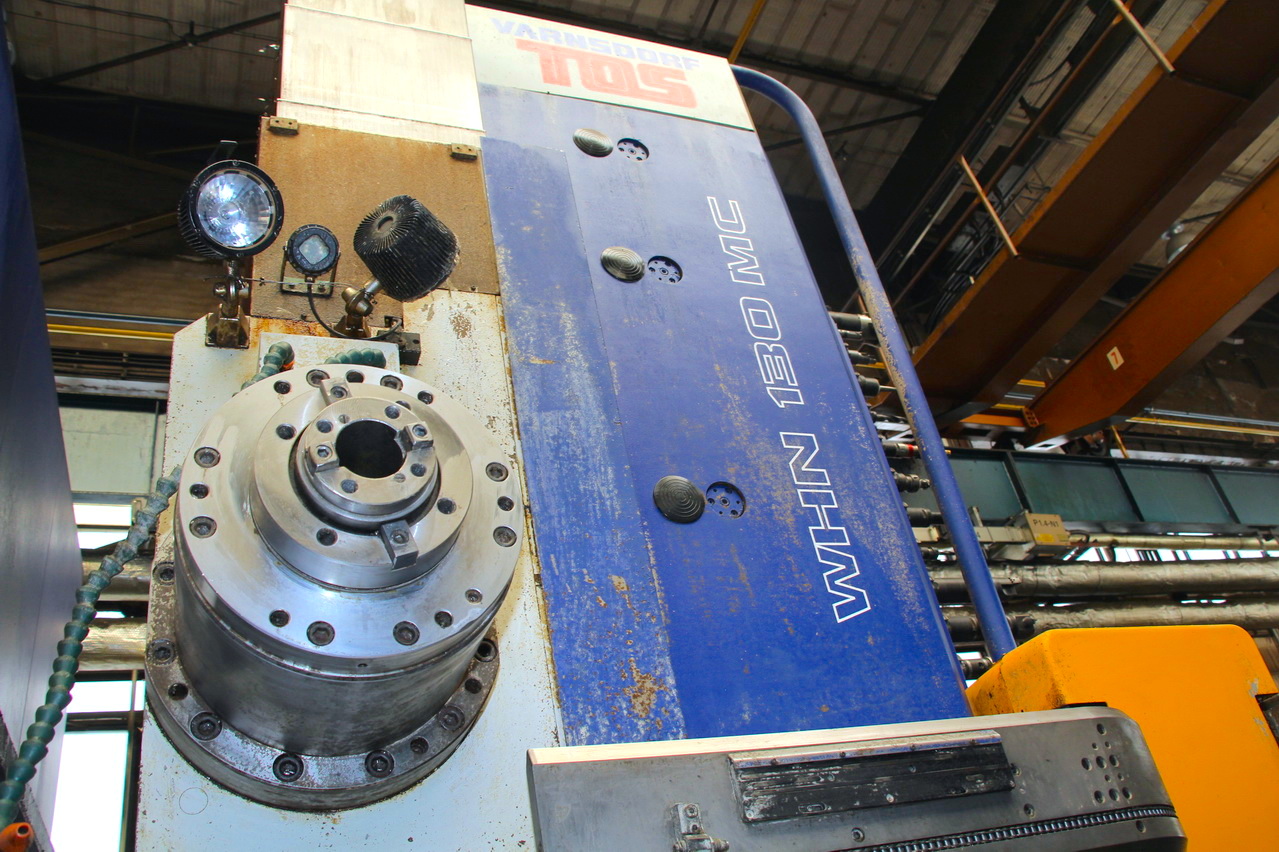

SPINDEL
Durchmesser Pinole
140 mm5,51 in
Leistung der Spindel
37/46 Kw
Drehgeschwindigkeit
10-3000 Rpm
Drehmoment
2480-3083 Nm
Aufnahme
ISO50
VORSCHüBE
Schnell X
10 m/min393,70 ipm
Schnell Y
10 m/min393,70 ipm
Schnell Z
10 m/min393,70 ipm
Schnell W
10 m/min393,70 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
W
6 m/min236,22 ipm

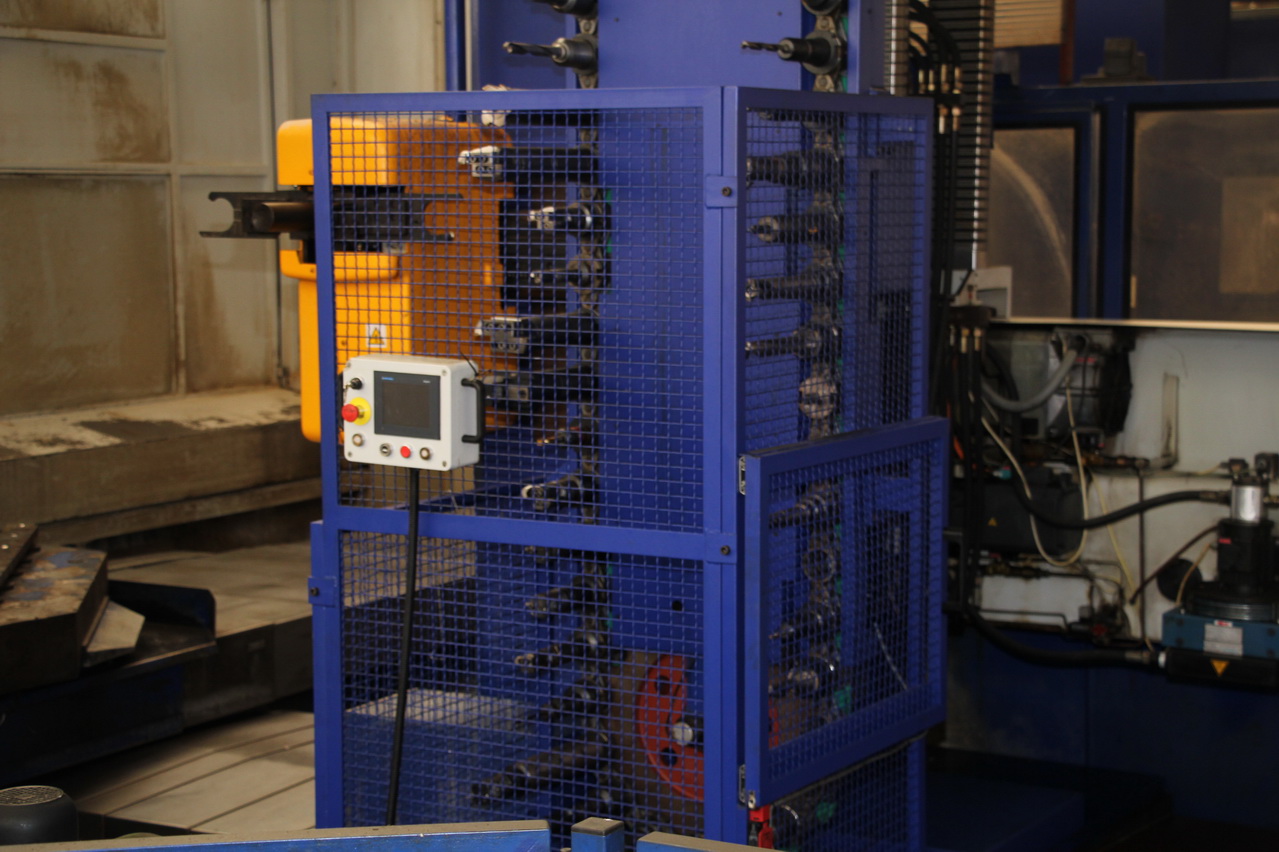

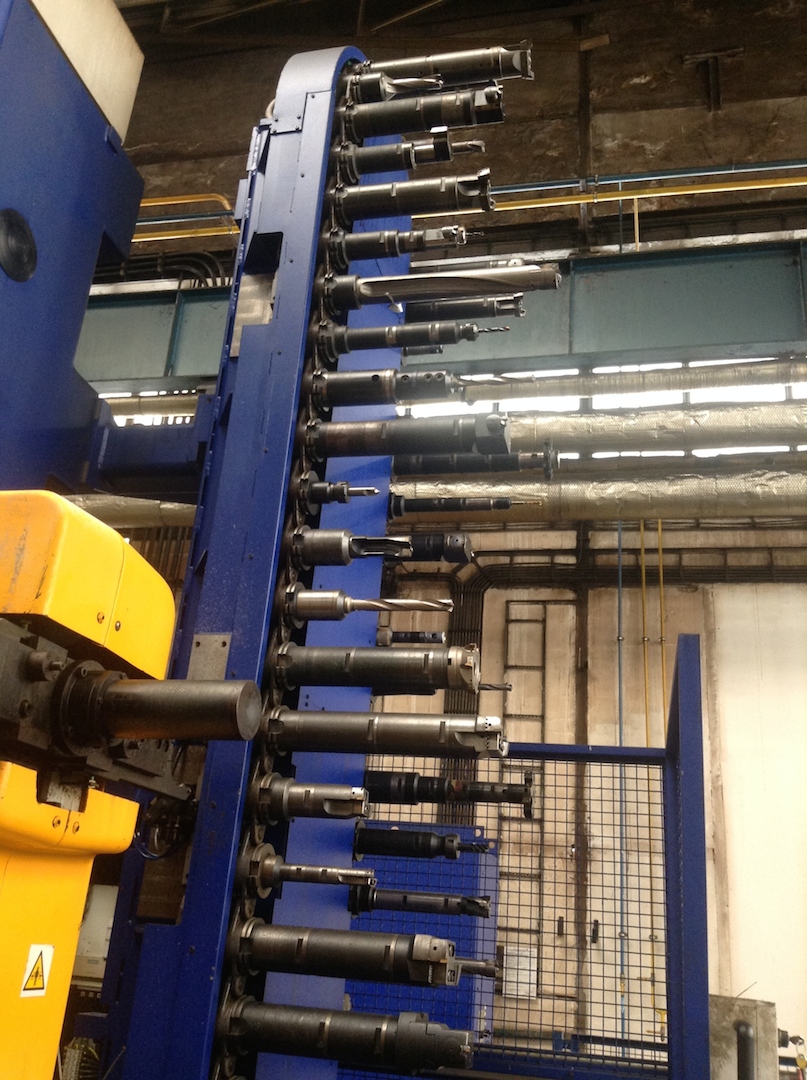

ATC
Plätze
60
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
320 mm12,60 in
Max. Länge Werkzeug
390 mm15,35 in
Max. Gewicht Werkzeug
25 Kg
Werkzeugaufnahme
ISO50

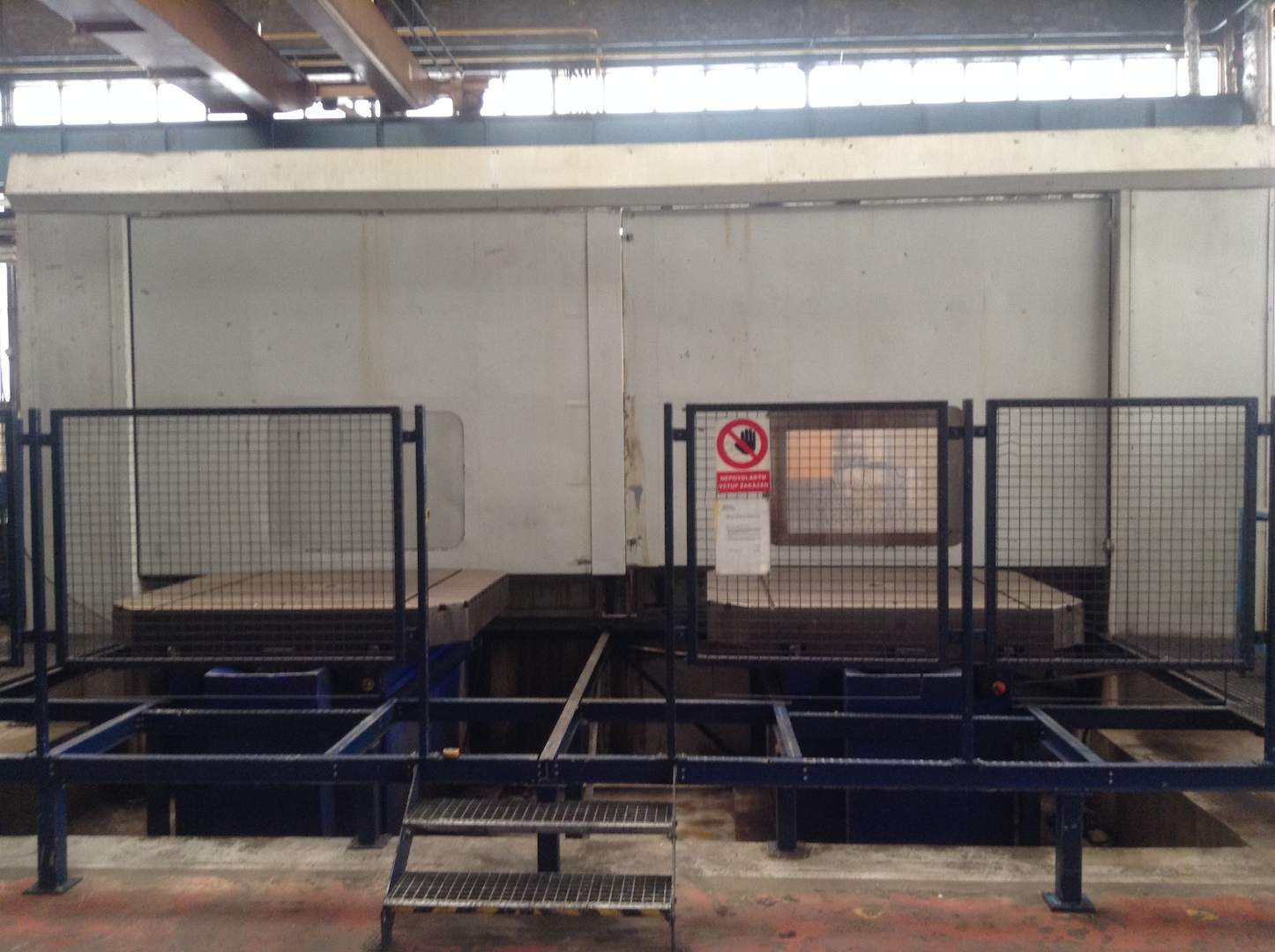

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Fläche Palette
1800x1600 mm70,87x62,99 in
Kapazität
8000 Kg
Geschwindigkeit Palettenwechsel
85 sec.

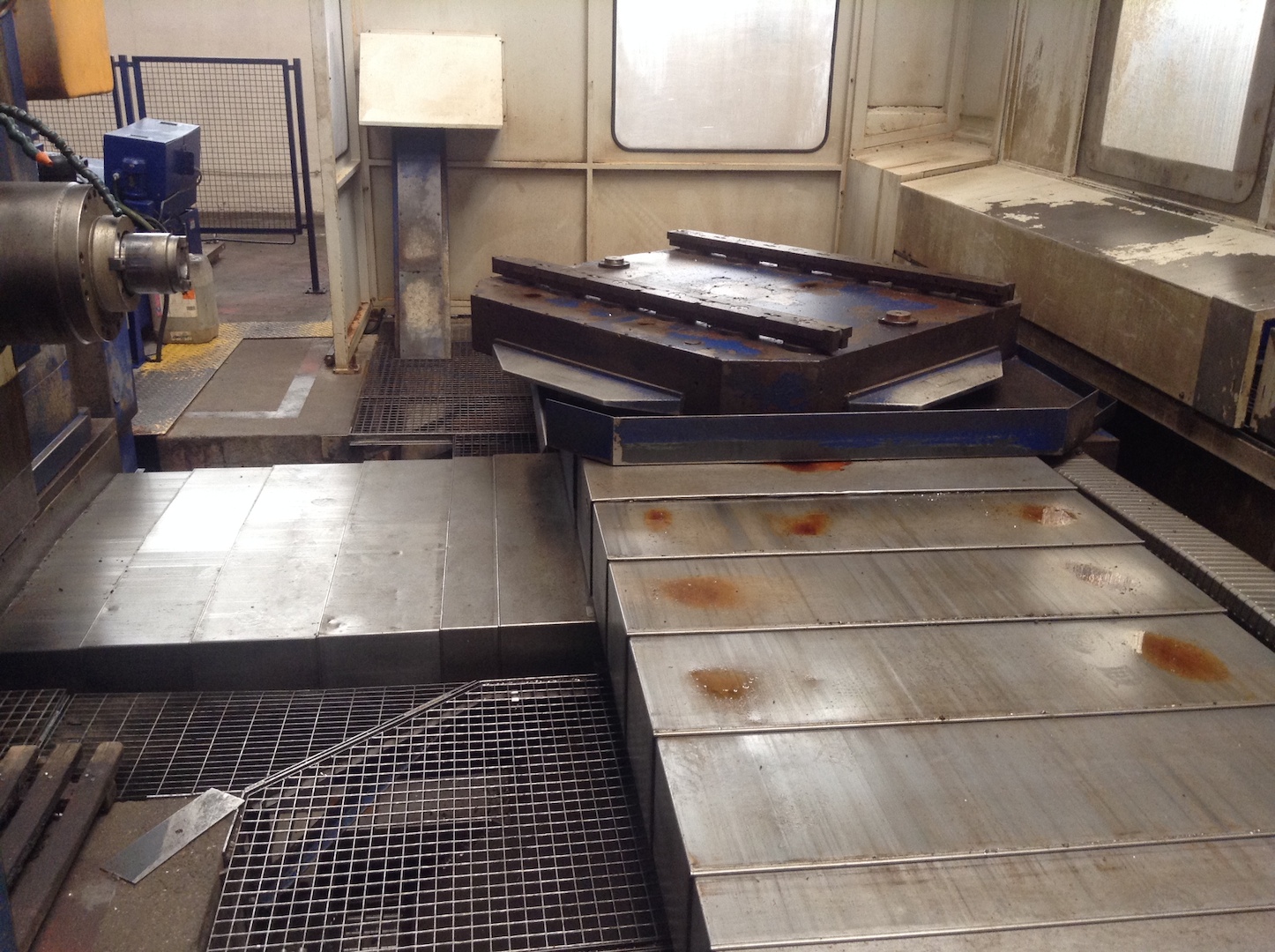

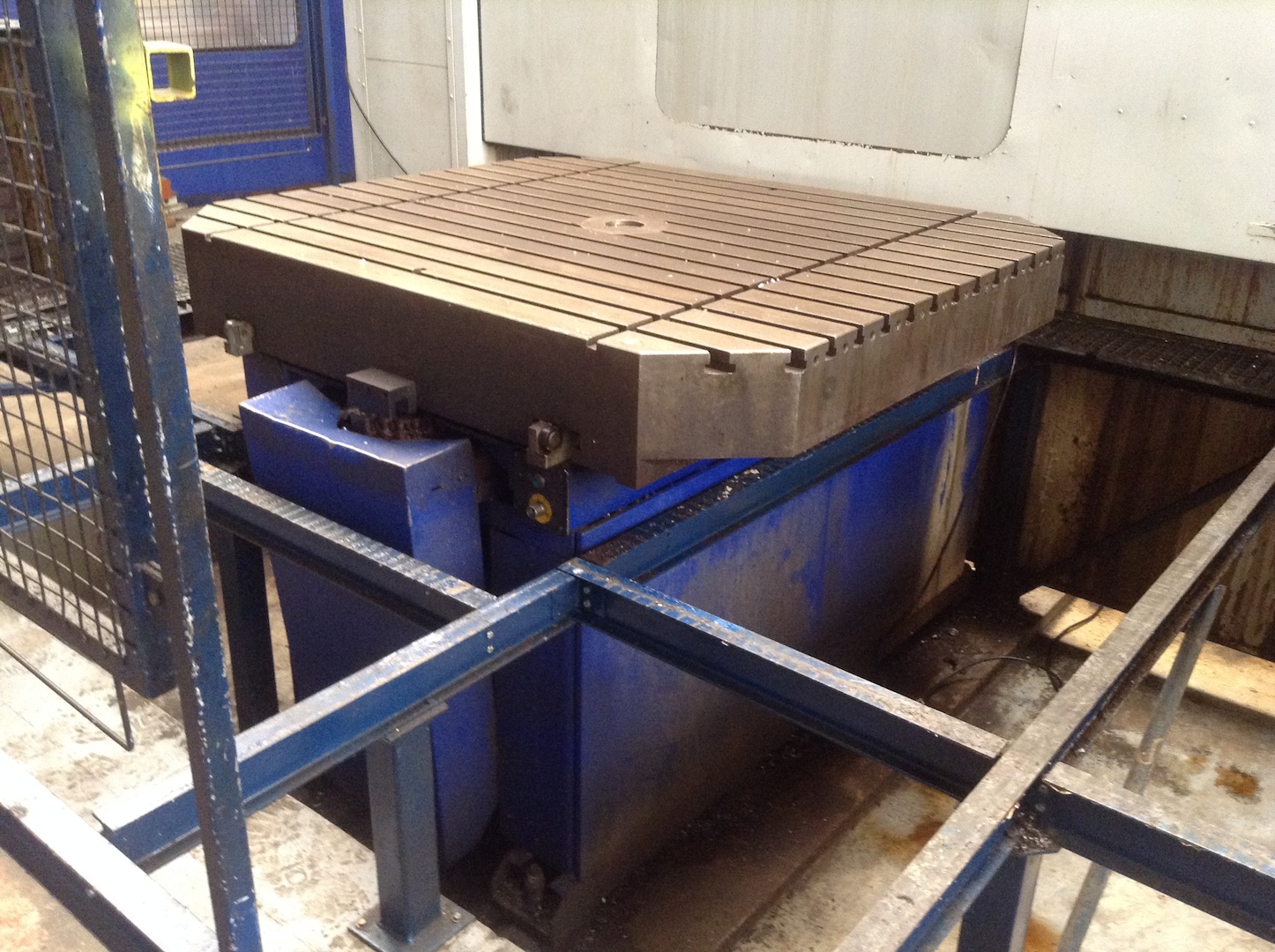

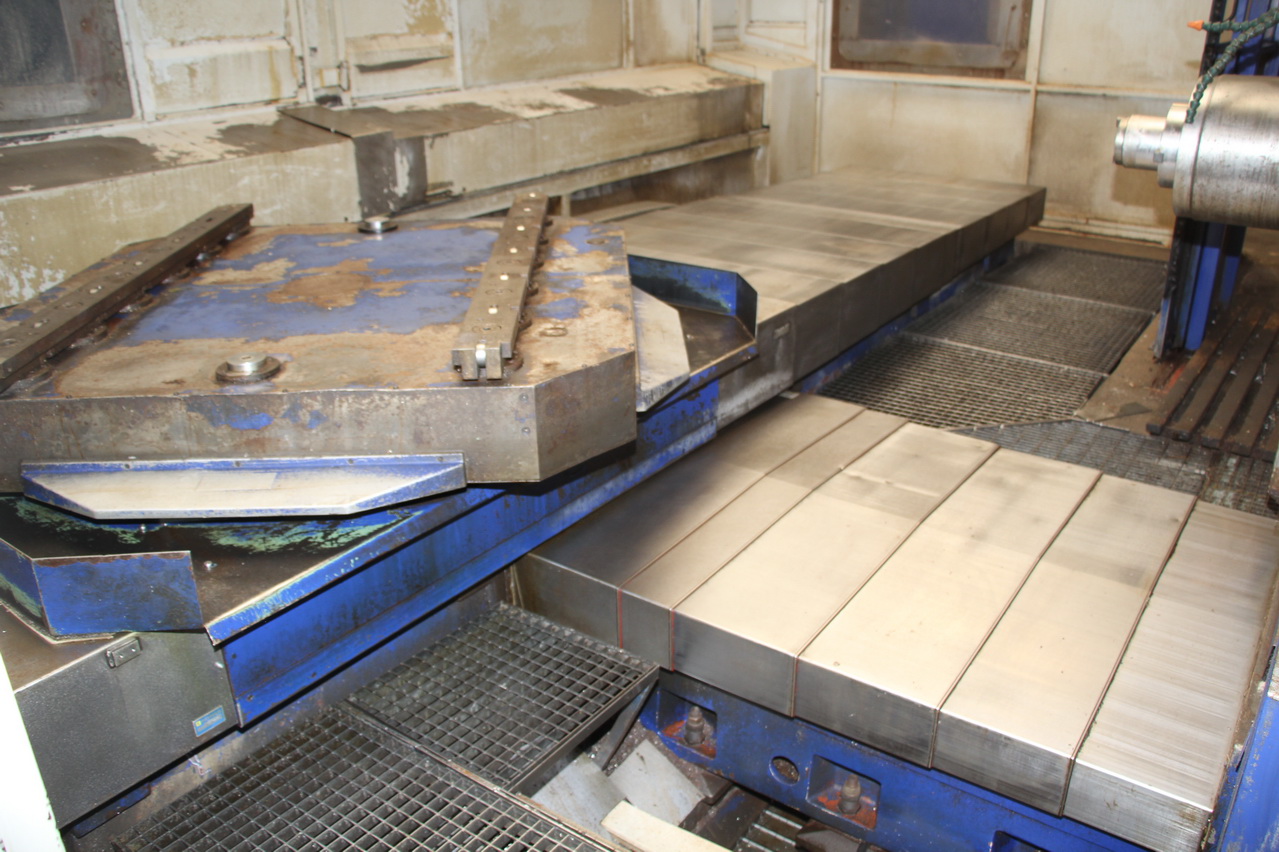

TISCH 1
Fläche
1600x1800 mm62,99x70,87 in
Auflösung (Achse B)
0,001 °
Kapazität
8000 Kg
Drehgeschwindigkeit
2 Rpm o °/min
EXTRA
Max. Installierte Leistung
85 Kw
Gesamtgewicht der Maschine
37550 Kg
Raumbedarf der Maschine
6350x7750x4550 mm250,00x305,12x179,13 in
Mitgeliefertes Zubehör
tastatore Renishaw, carenatura intergrale, alta pressione
Hochdruck
20Bar
Filtersystem
Vasca filtro a carta
Kühlung
si

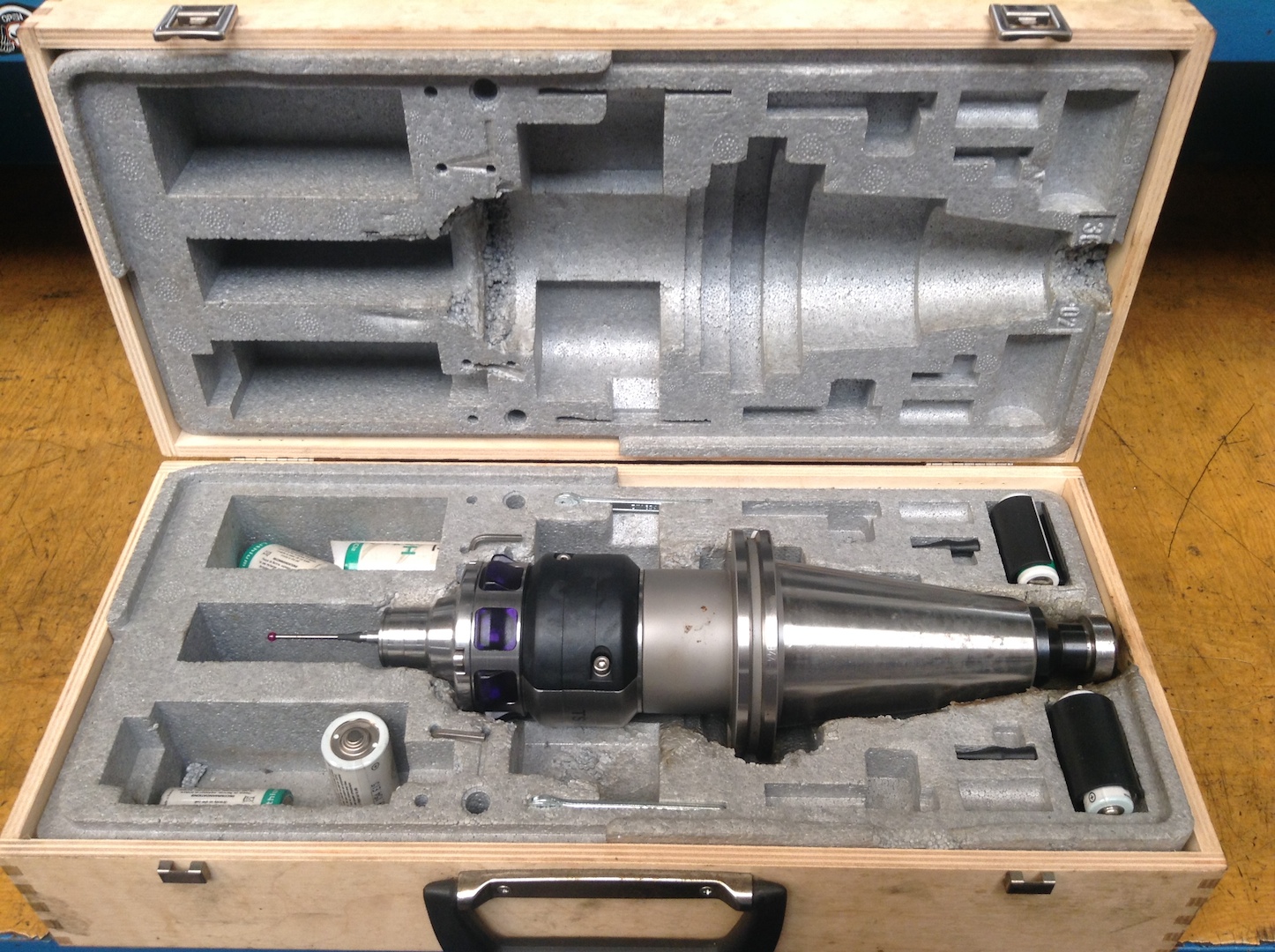

Werkstücktaster
Renishaw
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
integrale con apertura automatica per carico/scarico pallet
Späneförderer
longitudinale
Lieferbarkeit
pronta
Sichtbar im Magazin
si
