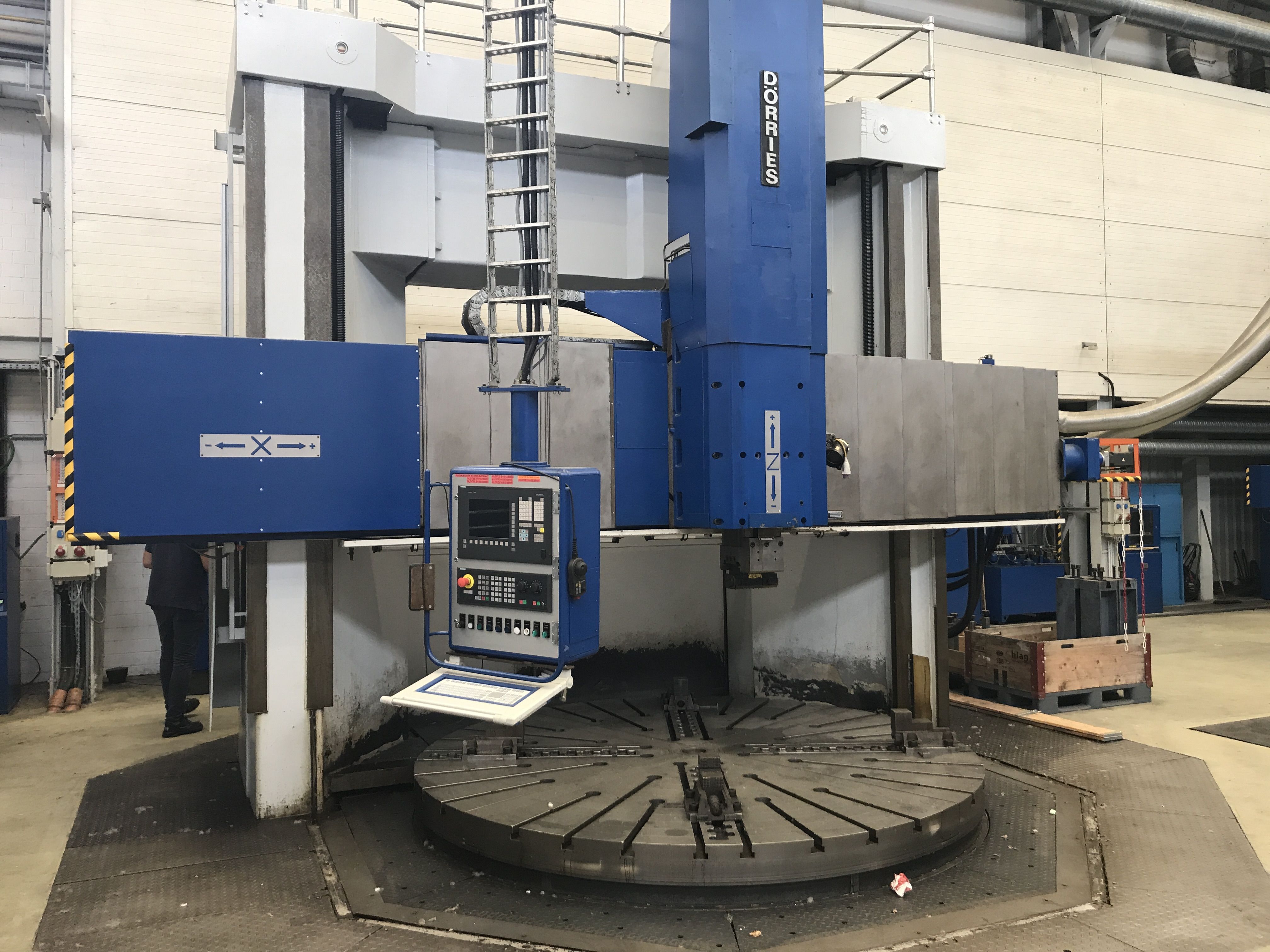

Kategorie
Drehbänken
Typ
Vertical
Marke
Modell
CT320 CNC
Kapazität
ø4080x2600 mmø160,63x102,36 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Durchmesser Plattform
3200 mm125,98 in
Max. Werkstückdurchmesser
4080 mm160,63 in
Max. drehbare Höhe
2600 mm102,36 in
Max. Kapazität Werkstück
10 Rpm: 135.000Kg / 80Rpm: 60.000Kg / 120 Rpm: 50.000 Kg
CNC
CNC

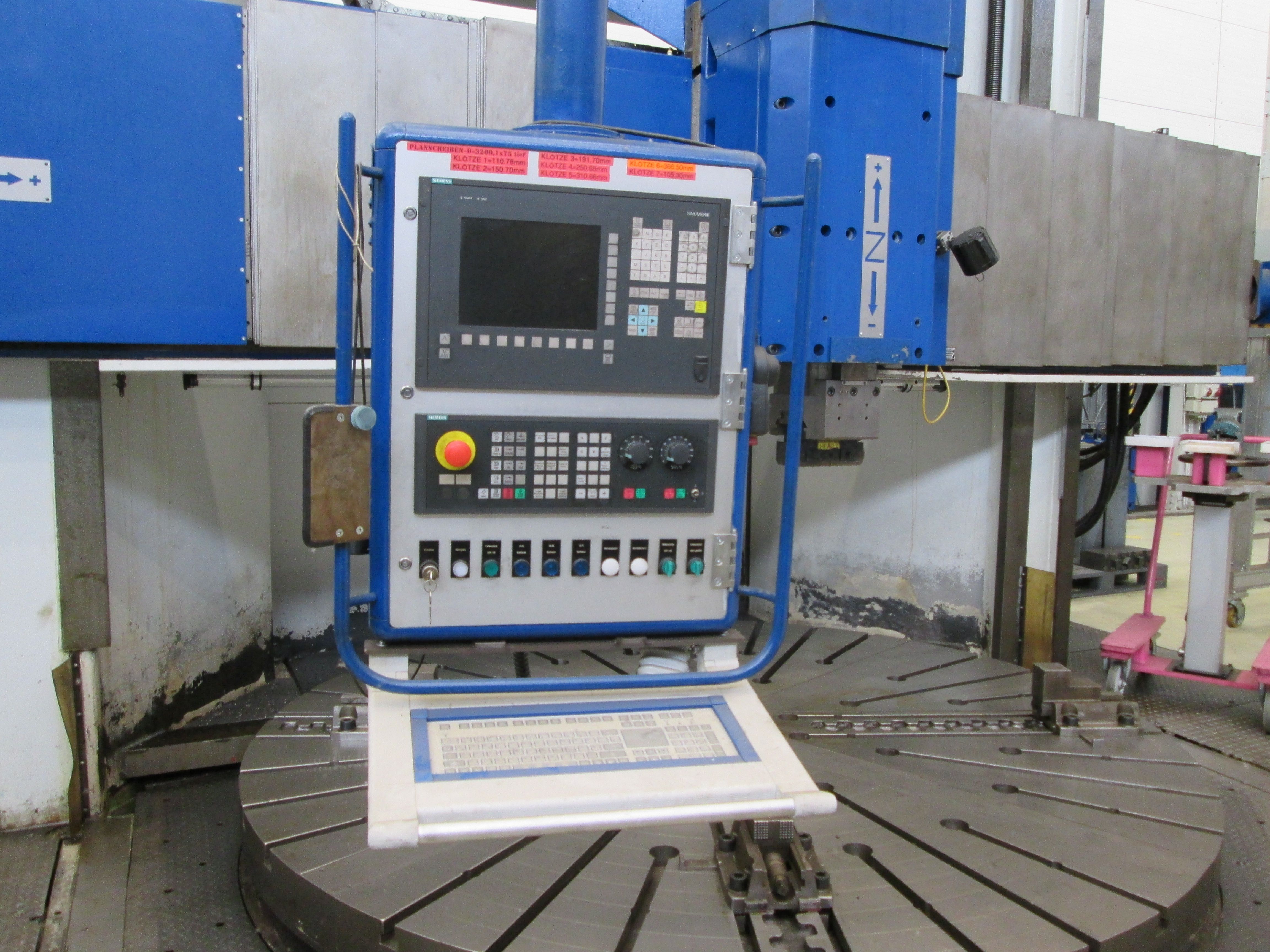

SIEMENS 840DSL
Messsystem

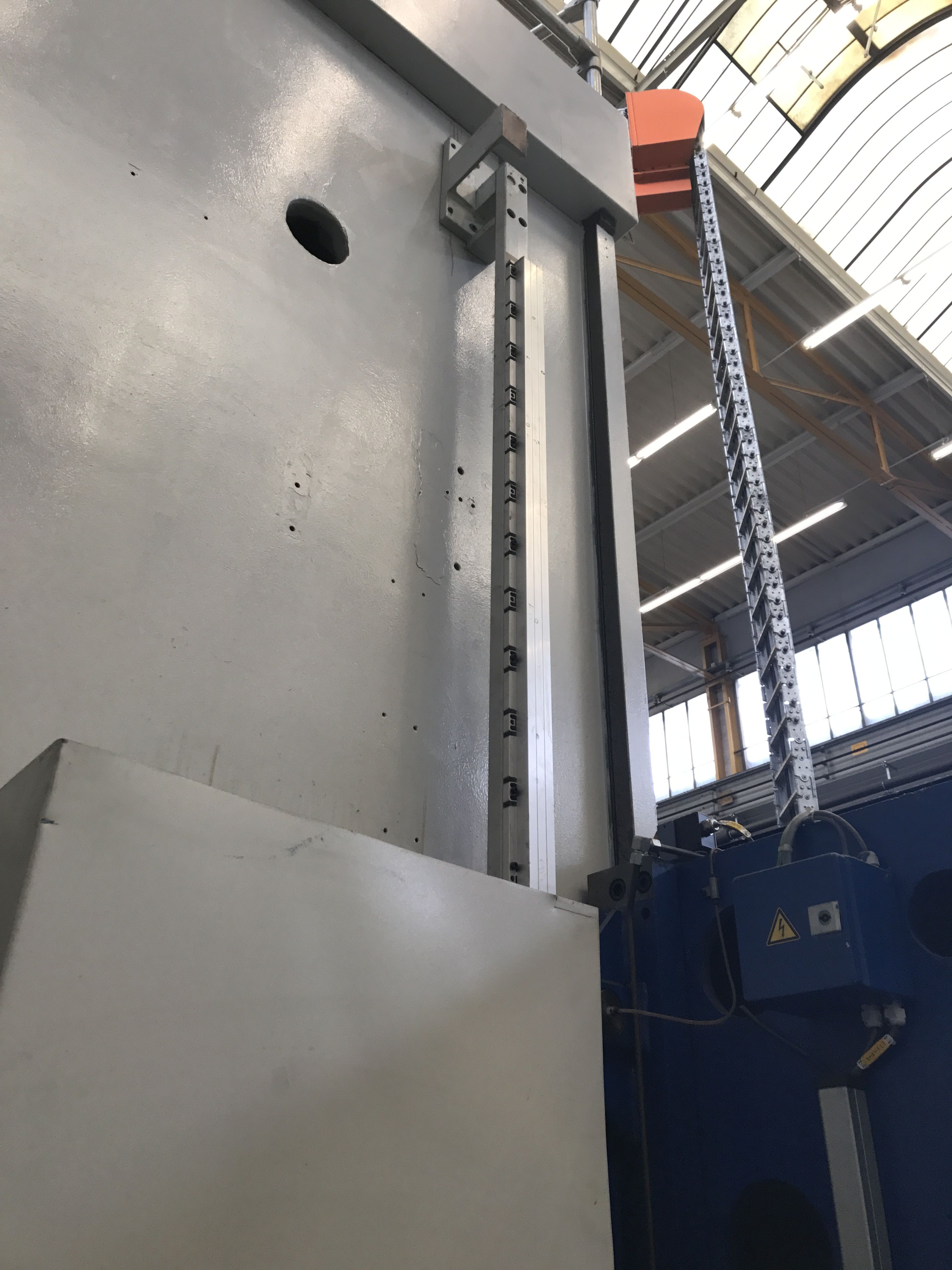

Heidenhain linear scale - Righe ottiche
Antriebe
Siemens
Anmerkungen
100% retrofitted by DORRIES
HAUPTSPINDEL

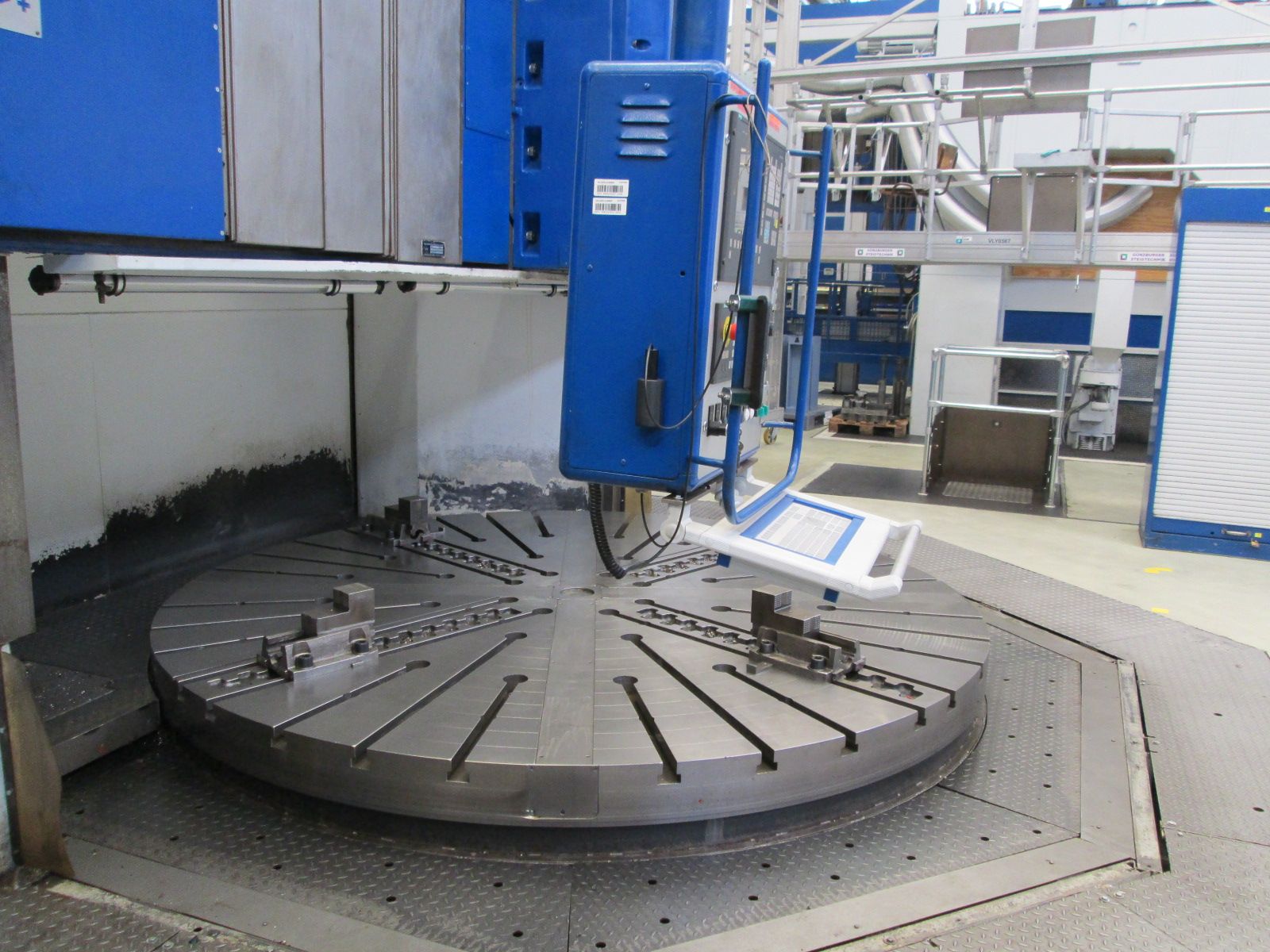

Durchmesser Plattform
3200 mm125,98 in
Plattformtyp
4 griffe
Max. Drehgeschwindigkeit
0,5-120 rpm
Kapazität
10 Rpm: 135.000Kg / 80Rpm: 60.000Kg / 120 Rpm: 50.000 Kg
Max. Leistung
74 Kw
Max. Drehmoment
90000 Nm
TRAVERSE
Vertikaler Hub (W)
2250 mm88,58 in
Schnellvorschübe (W)
3 m/min118,11 ipm
WAGEN
Vertikaler Hub (Z)
1500 mm59,06 in
Querhub (X)
2480 mm97,64 in
Werkzeugaufnahme
CAPTO C8
Schnellvorschübe (Z)
3 m/min118,11 ipm
Schnellvorschübe (X)
3 m/min118,11 ipm
Querschnitt RAM
280x280 mm11,02x11,02 in
EXTRA

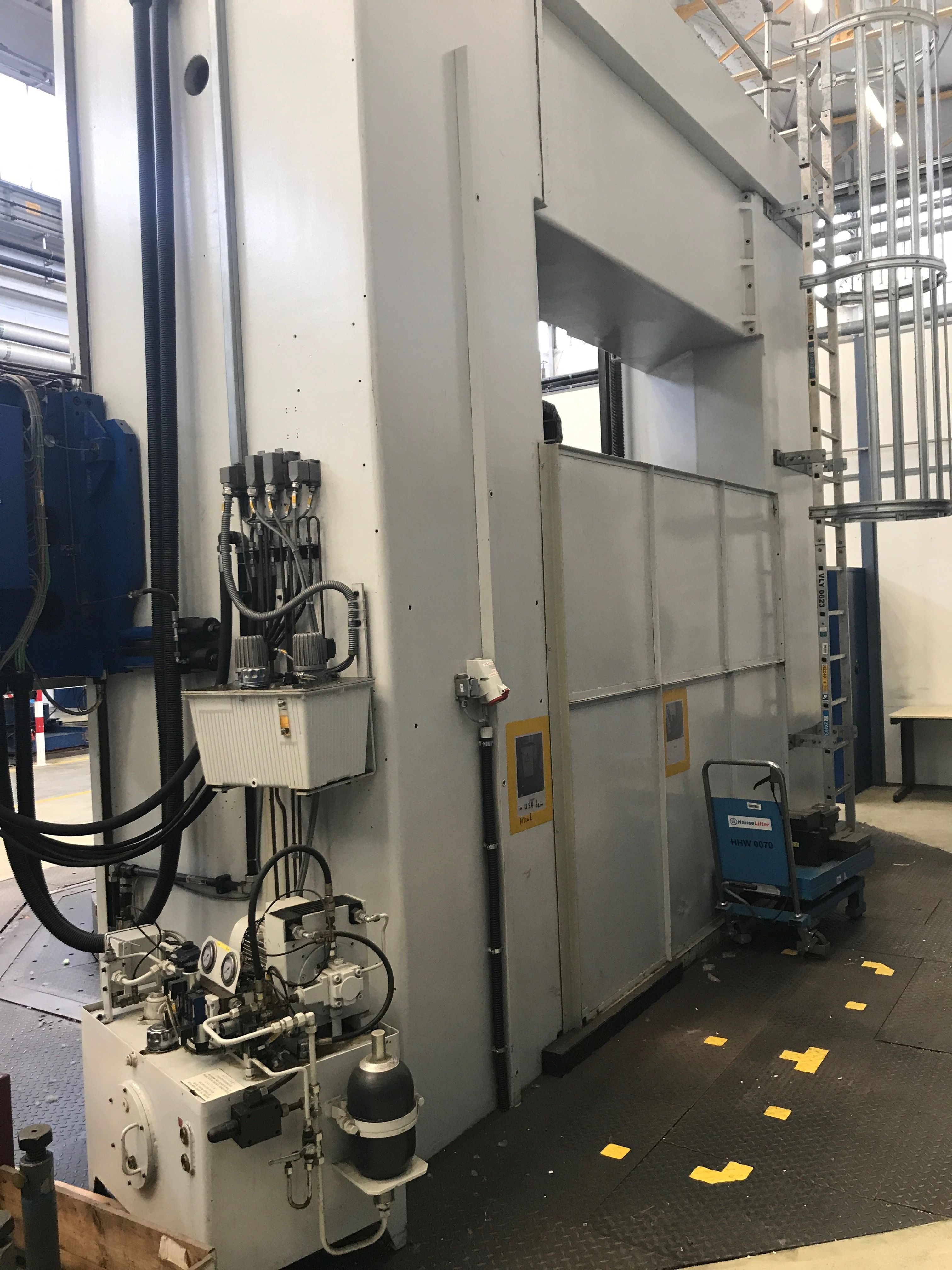

Doppelte Säule
Ja
Mit beweglicher Traverse
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Schutzeinrichtungen
perimetrali tavola
Lieferbarkeit
Pronta
Sichtbar in Funktion
Si
Principali interventi/aggiornamenti effettuati sulla macchina

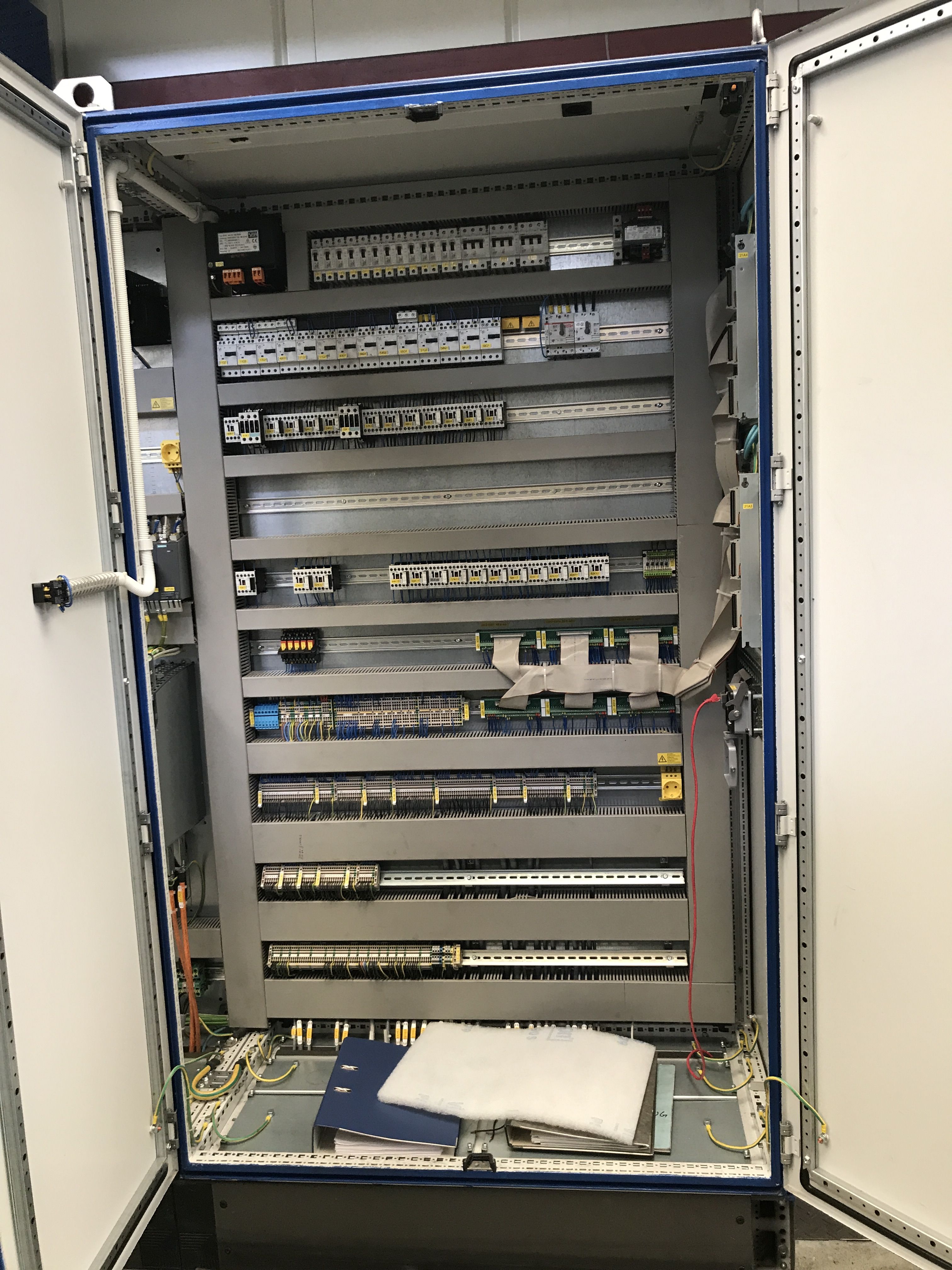

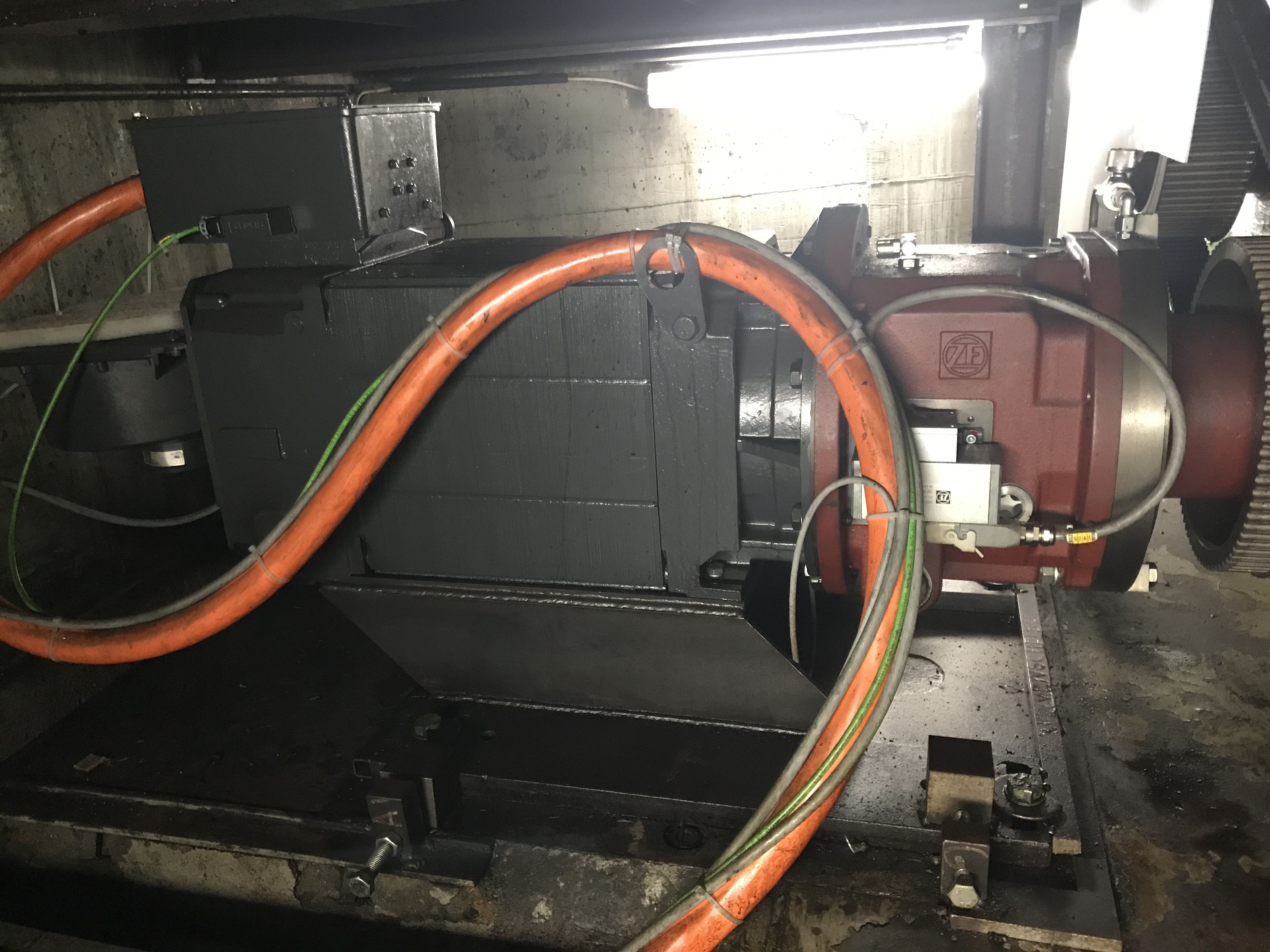

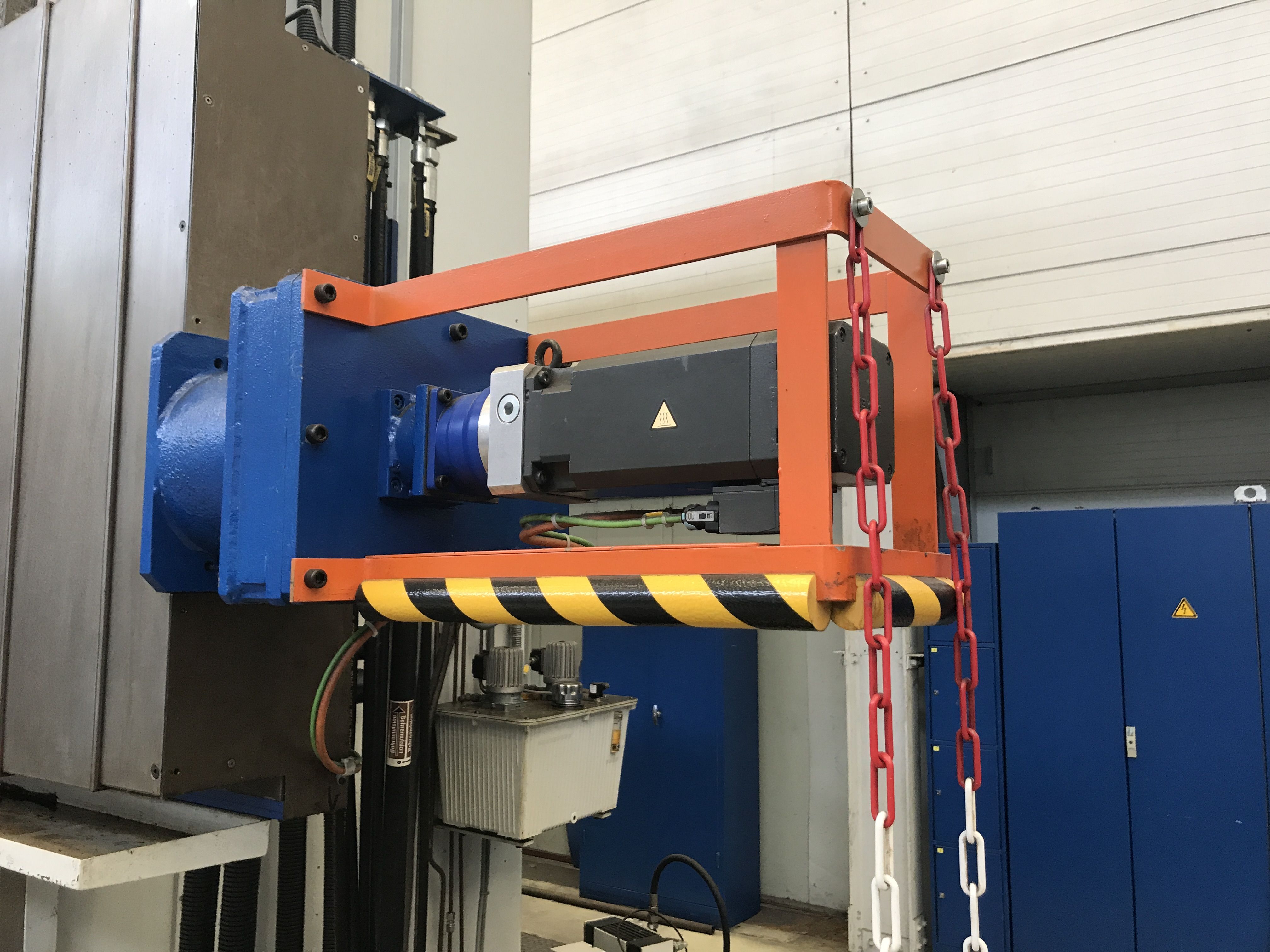

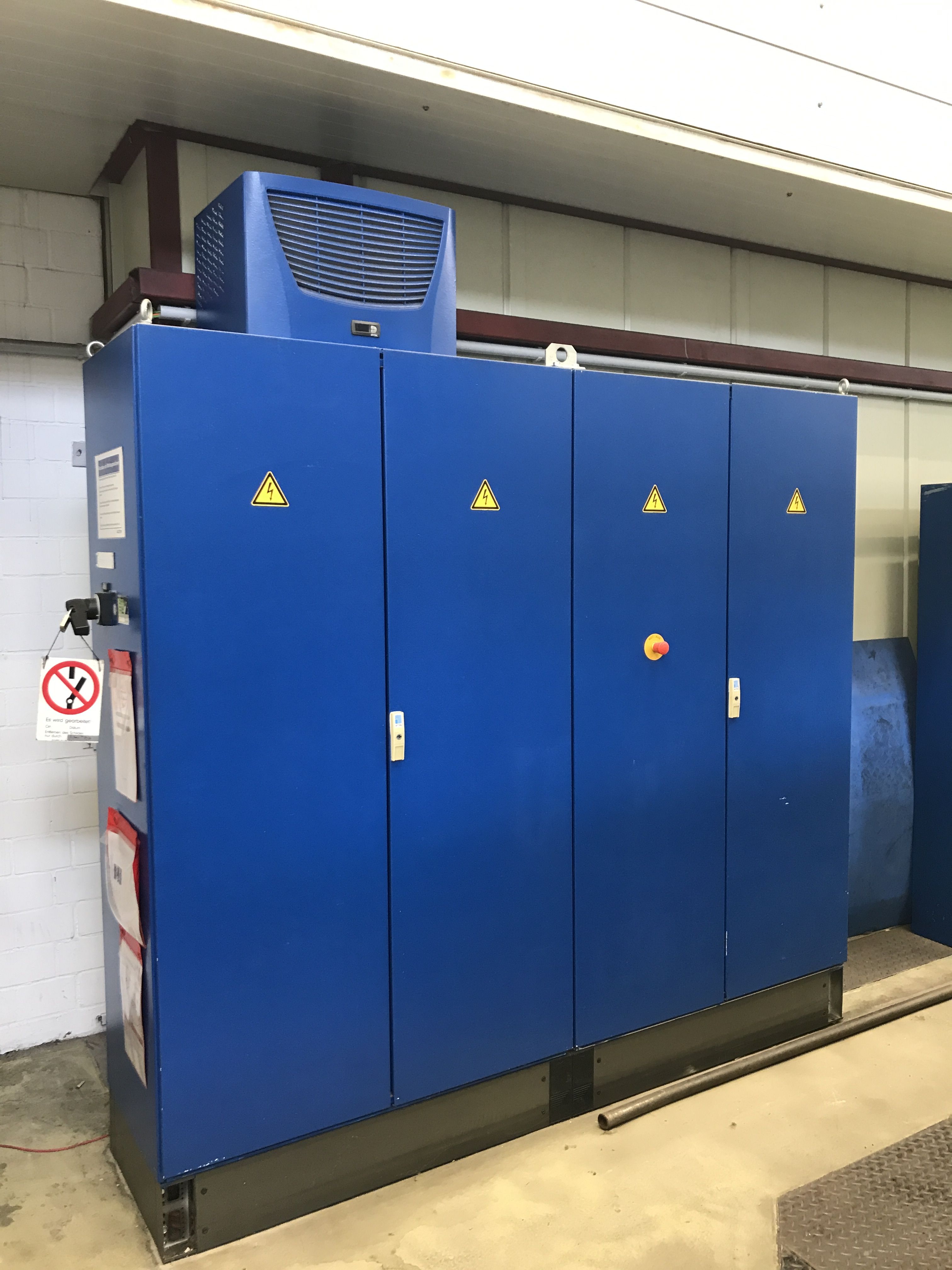

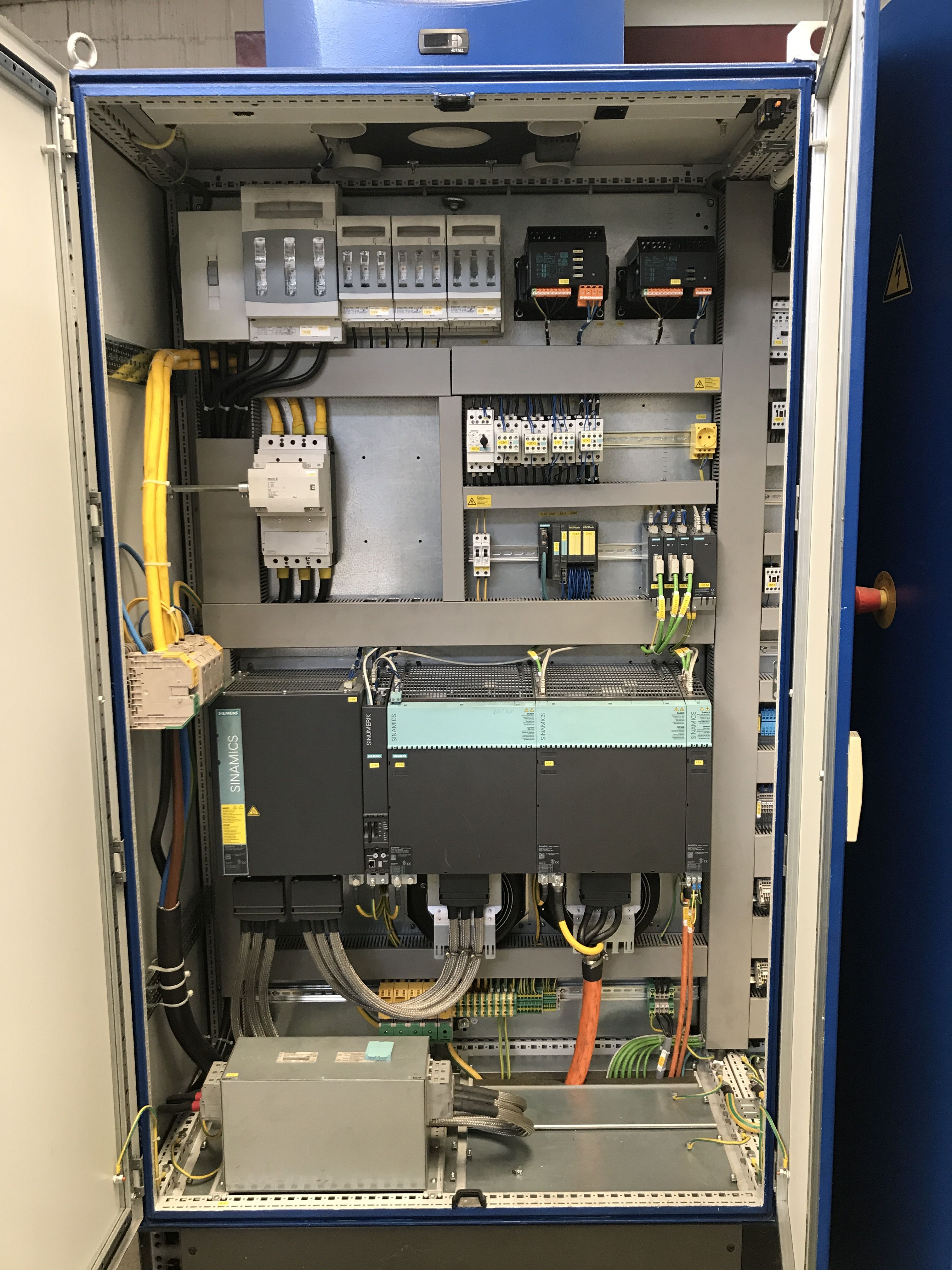

Revisione meccanica completa del costruttore nel 2009, Retrofitting 100% (nuovo CNC SIEMENS 840DSL, motori assi, motore mandrino, azionamenti, armadi elettrici, condizionatori, componentistica ecc... tutto SIEMENS digitale)
Plattform
€3200
