Kategorie
Drehbänken
Typ
Vertical
Marke
Modell
AC16 TMP
Kapazität
ø1600x1500 mmø62,99x59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Durchmesser Plattform
1250 mm49,21 in
Max. Werkstückdurchmesser
1600 mm62,99 in
Max. Kapazität Werkstück
12000/10000 Kg
Max. drehbarer Durchmesser
1600 mm62,99 in

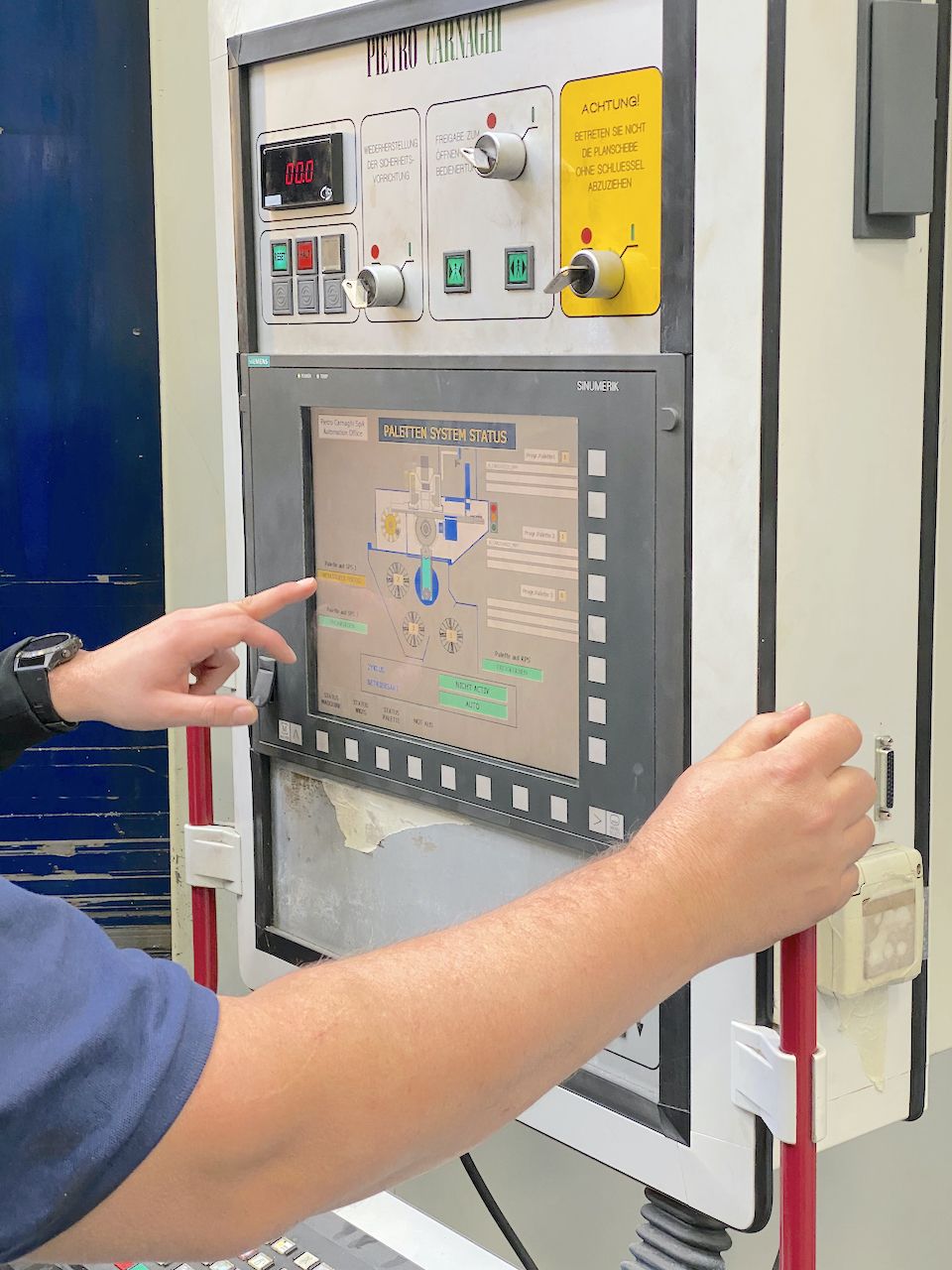

CNC
CNC

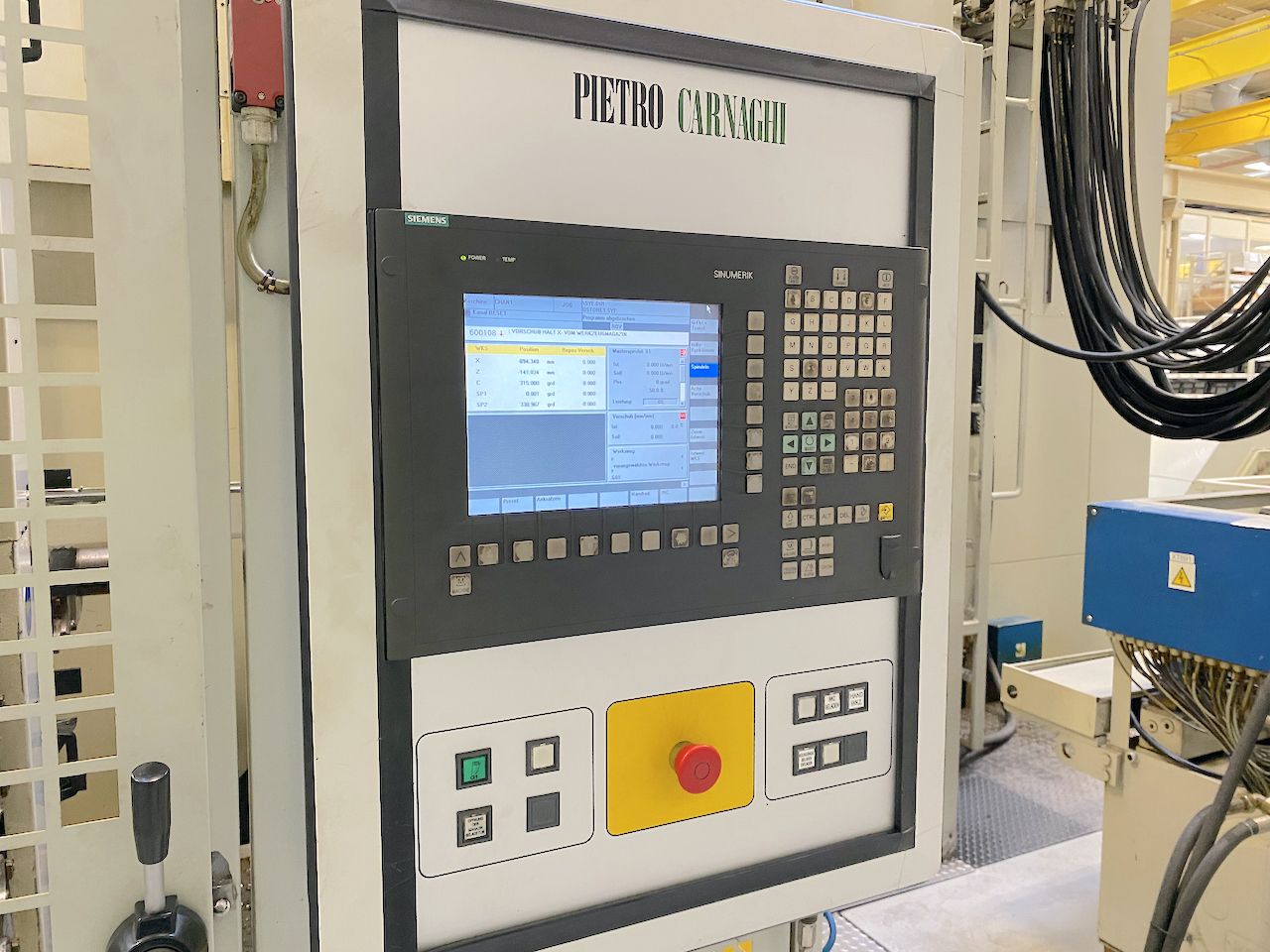

Siemens 840D
HAUPTSPINDEL
Durchmesser Plattform
1250 mm49,21 in
Max. Drehgeschwindigkeit
440 rpm
Kapazität
12000/10000 Kg
Max. Leistung
60 Kw
Max. Drehmoment
20793 Nm
Auflösung Achse C
0,001 °

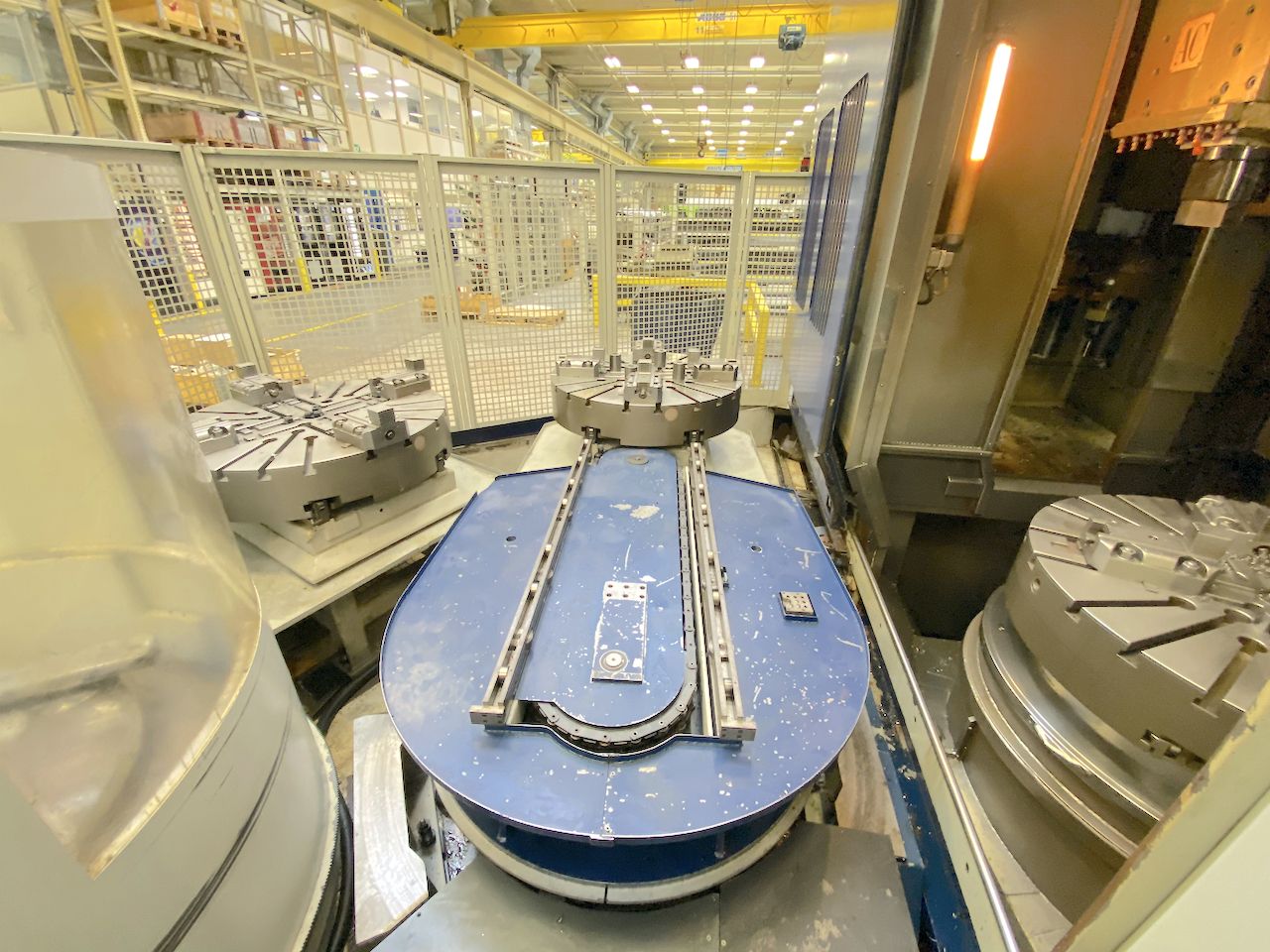

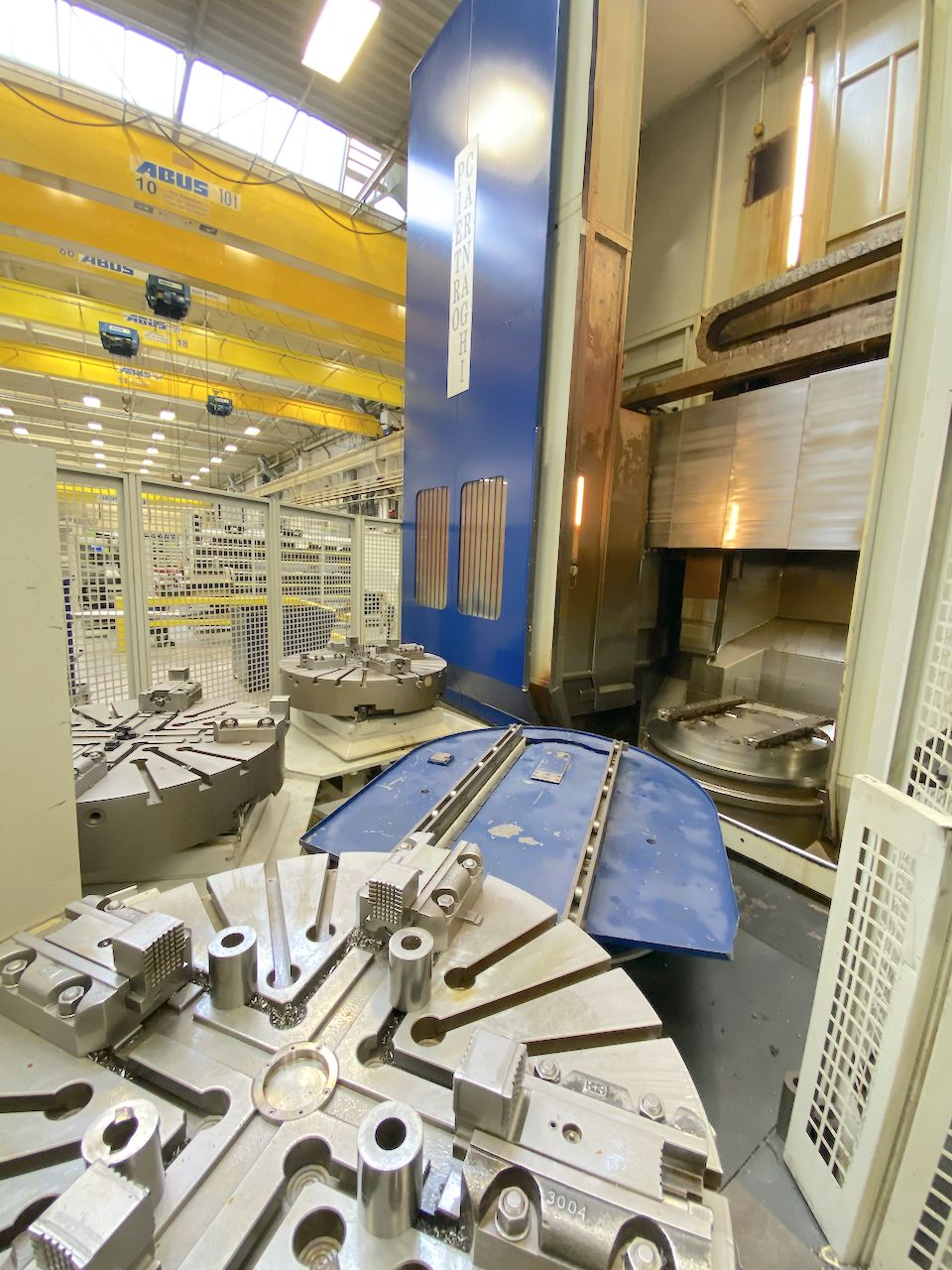

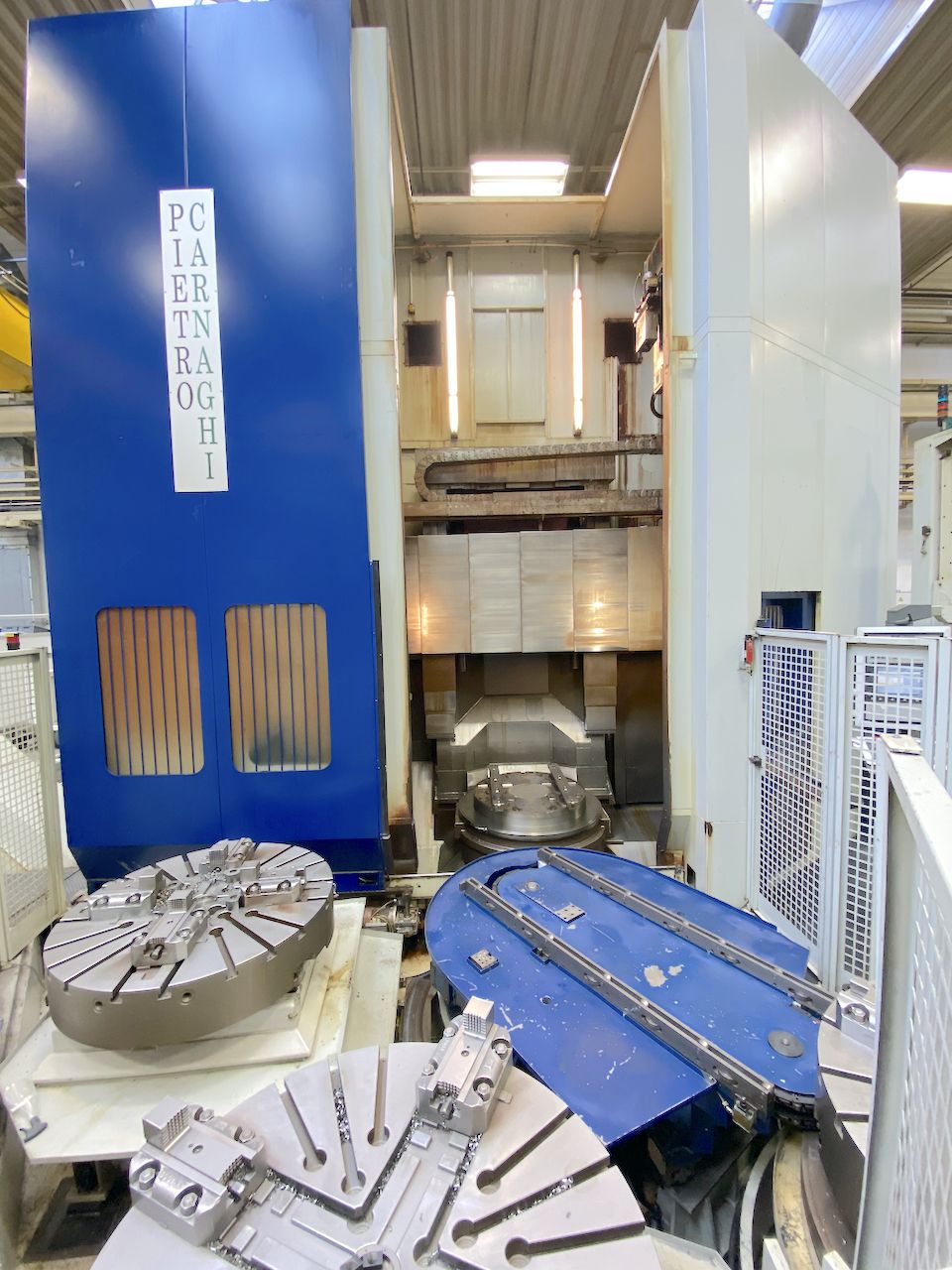

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
3
Kapazität Palette
12000/10000 Kg
TRAVERSE
Vertikaler Hub (W)
6x200mm - 1200 mm0,24x7,87mm - 47,24 in
WAGEN
Querhub (X)
+1010/-1010 mm+39,76/-39,76 in
Leistung der Spindel für Fräsen
37 Kw
Drehgeschwindigkeit Frässpindel
3000 Rpm
Drehmoment Frässpindel
1220 Nm
Werkzeugaufnahme
ISO50
Bearbeitungsvorschübe (Z)
15 m/min590,55 ipm
Bearbeitungsvorschübe (X)
15 m/min590,55 ipm
Querschnitt RAM
250x250 mm9,84x9,84 in
Halterung
Idrostatico
Vertikaler Hub (Z)
1250 mm49,21 in

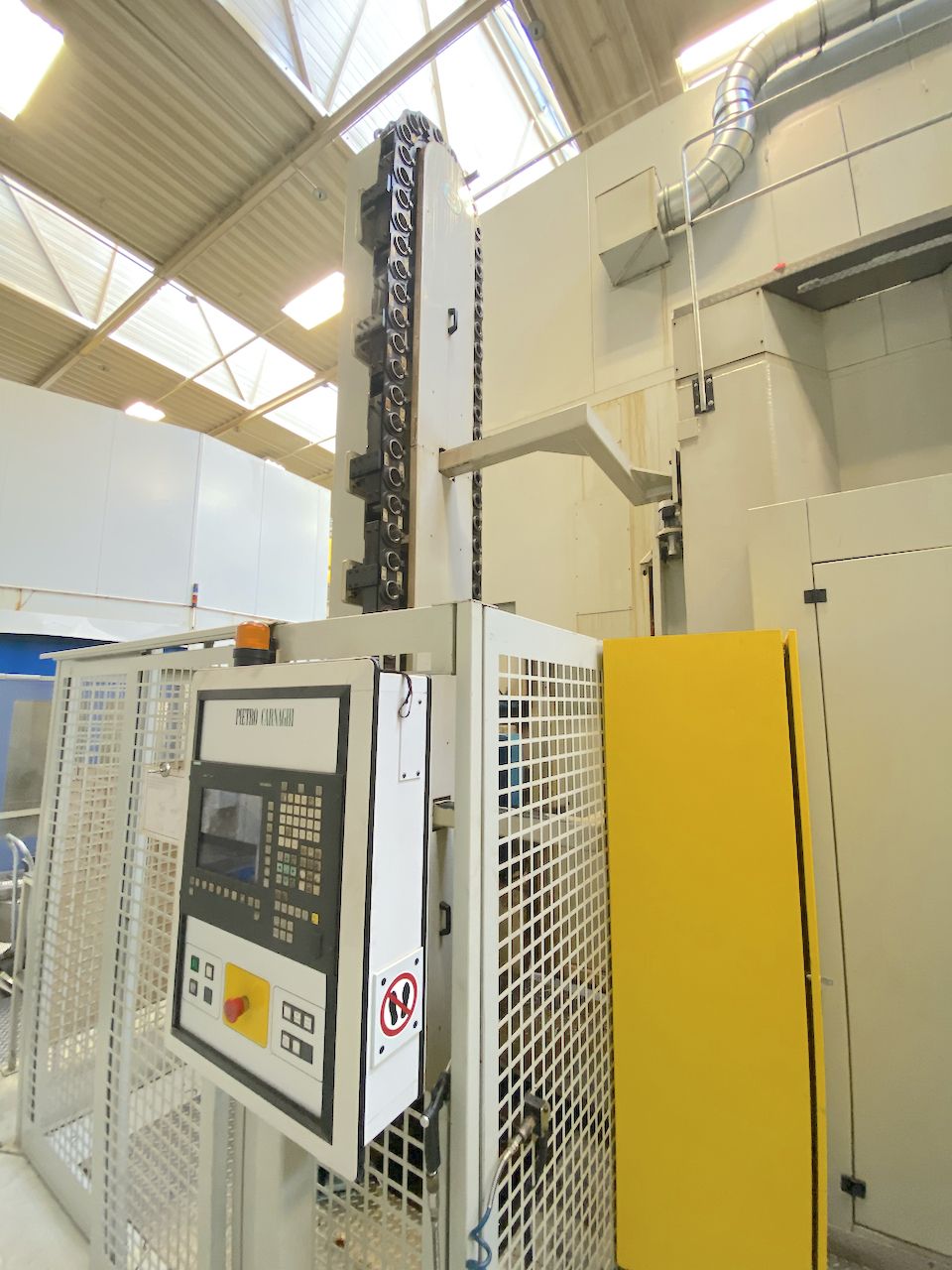

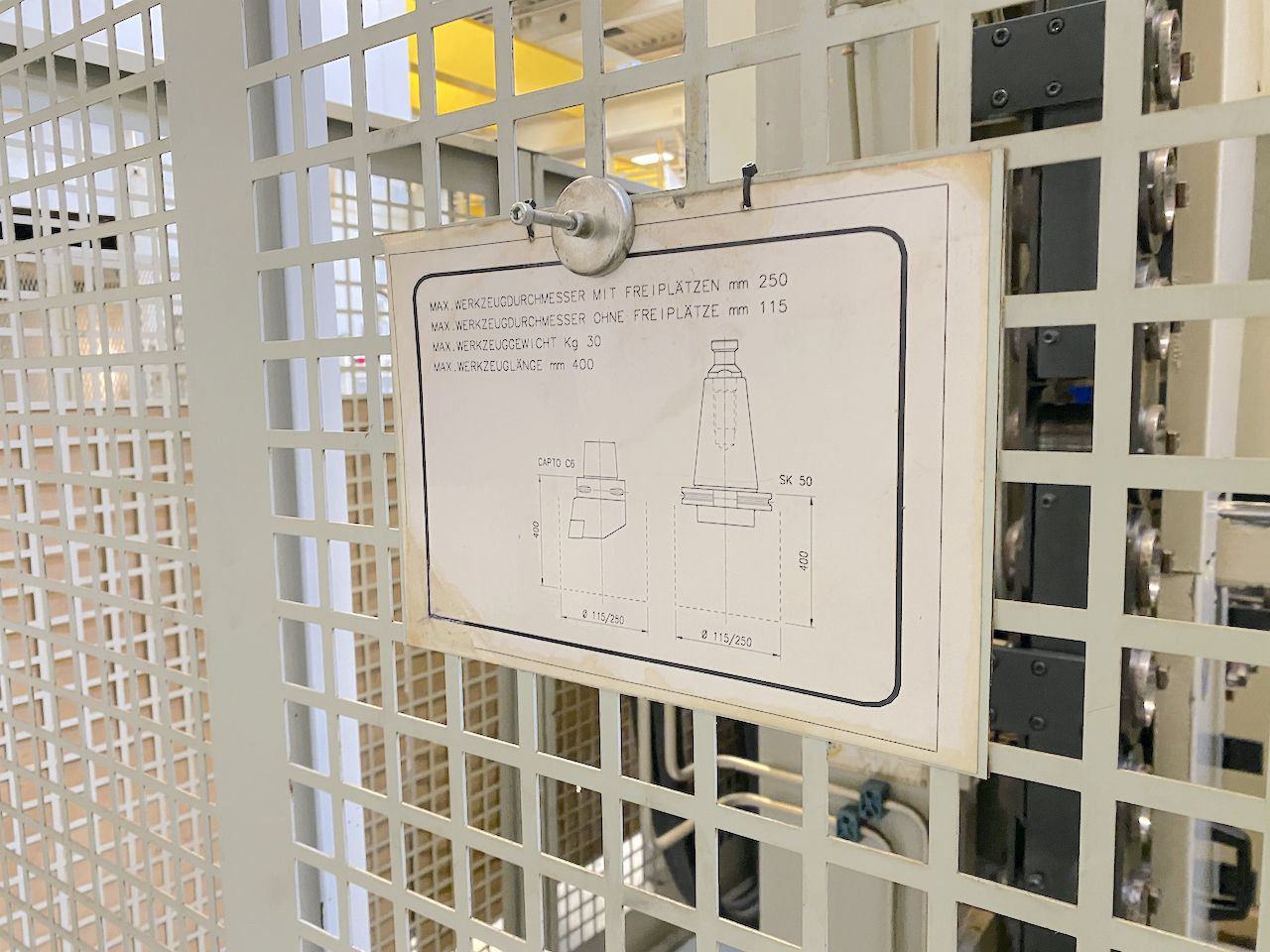

ATC
Plätze
80
Max. Länge Werkzeug
400 mm15,75 in
Max. Gewicht Werkzeug
30 Kg
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
250 mm9,84 in
Max. Durchm. Werkzeug
115 mm4,53 in
Werkzeugaufnahme
50x Capto C6 + 30x ISO50

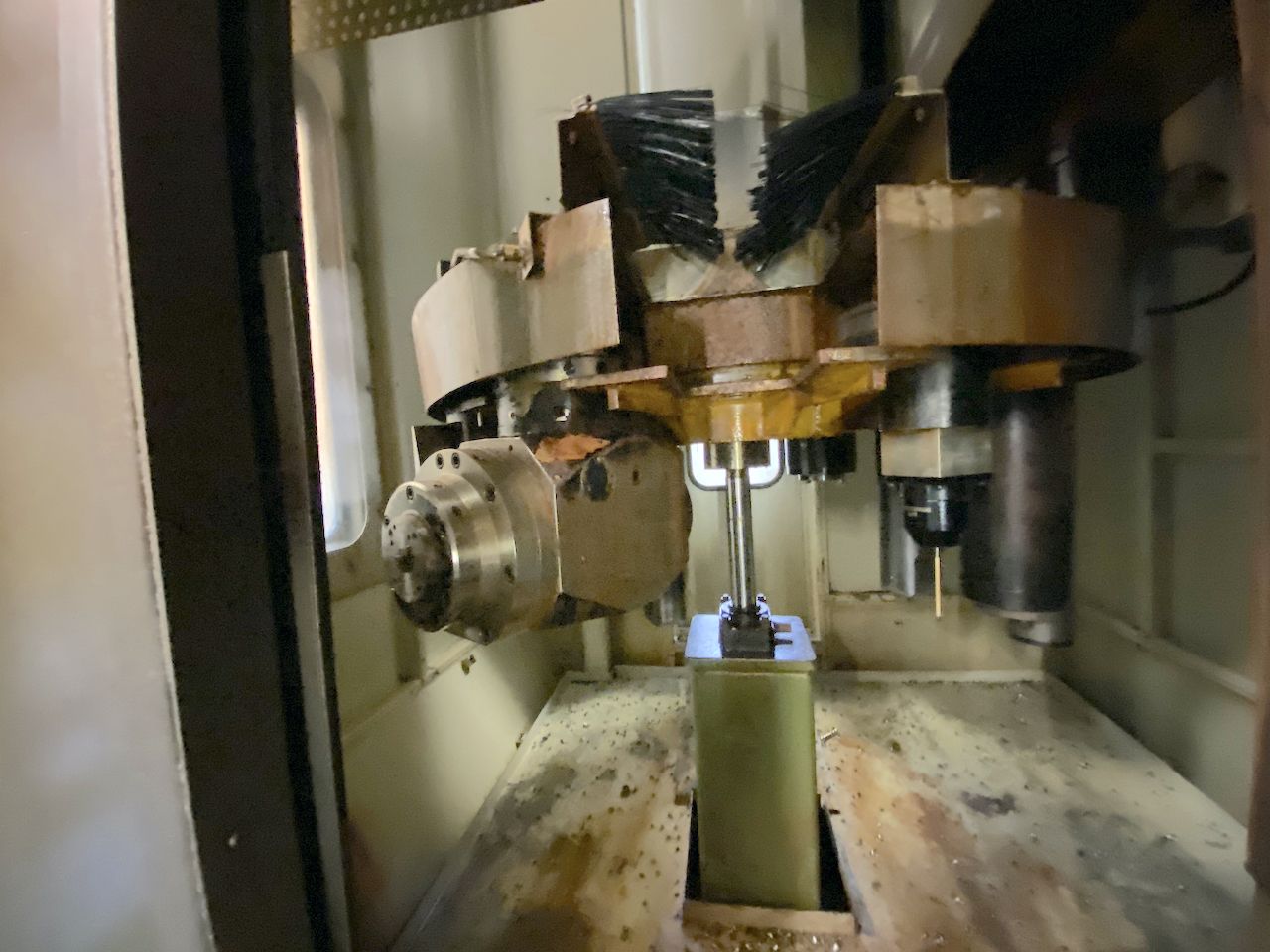

KOPFMAGAZIN
Anzahl Stationen
12
Tastfühler
1
Mitgelieferte Spindelstöcke für Fräsen
4
Mitgelieferte Spindelstöcke für Drehen
3
EXTRA
Mitgeliefertes Zubehör
alta pressione 80Bar, doppio evacuatore truciolo, 3 pallet, CTS, Testa fresatura orizzontale, doppio cambia utensile
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Gesamtgewicht der Maschine
51000 Kg
Mit beweglicher Traverse
Ja

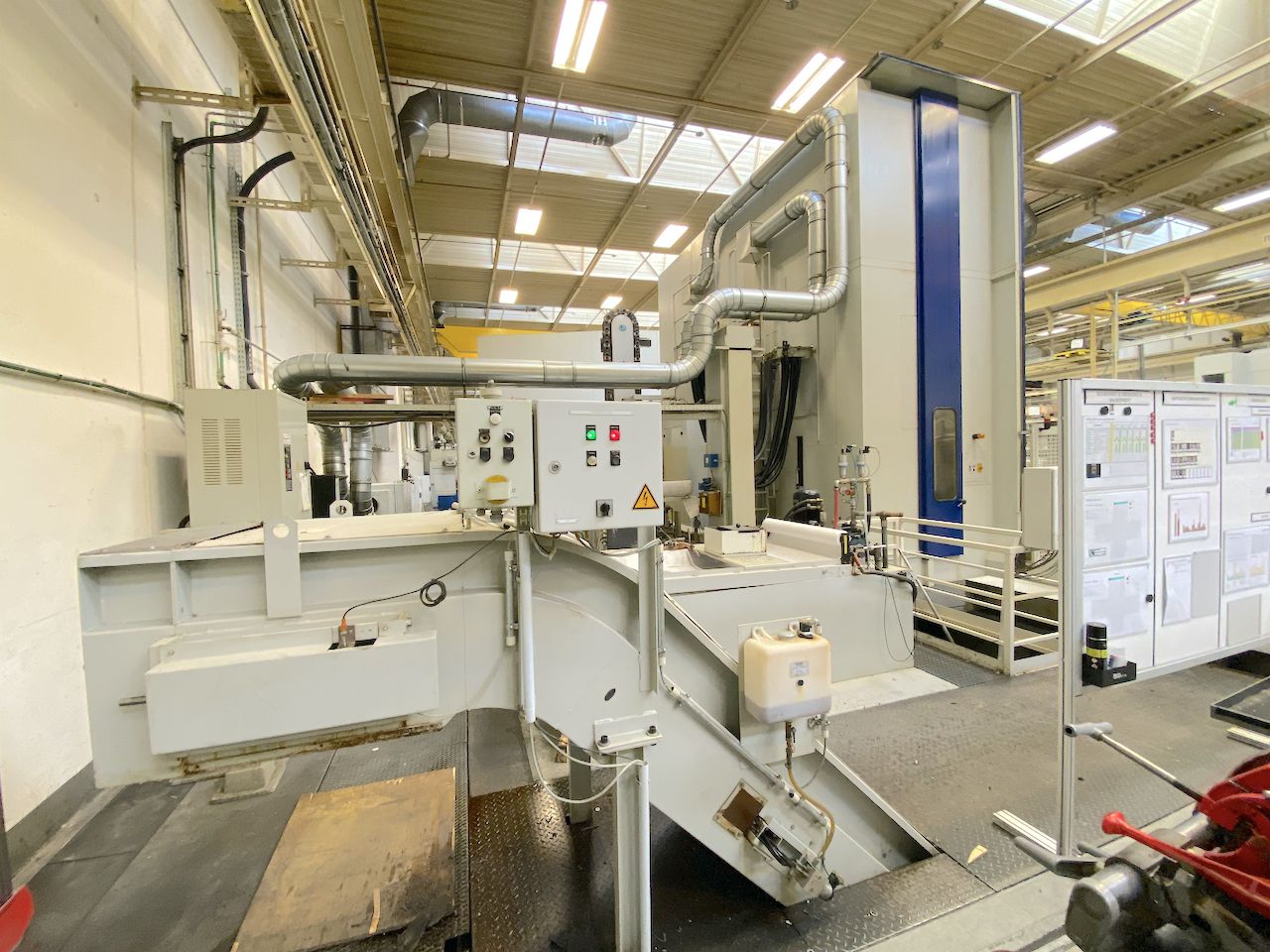

Späneförderer
doppio evacuatore
Werkstücktaster
si

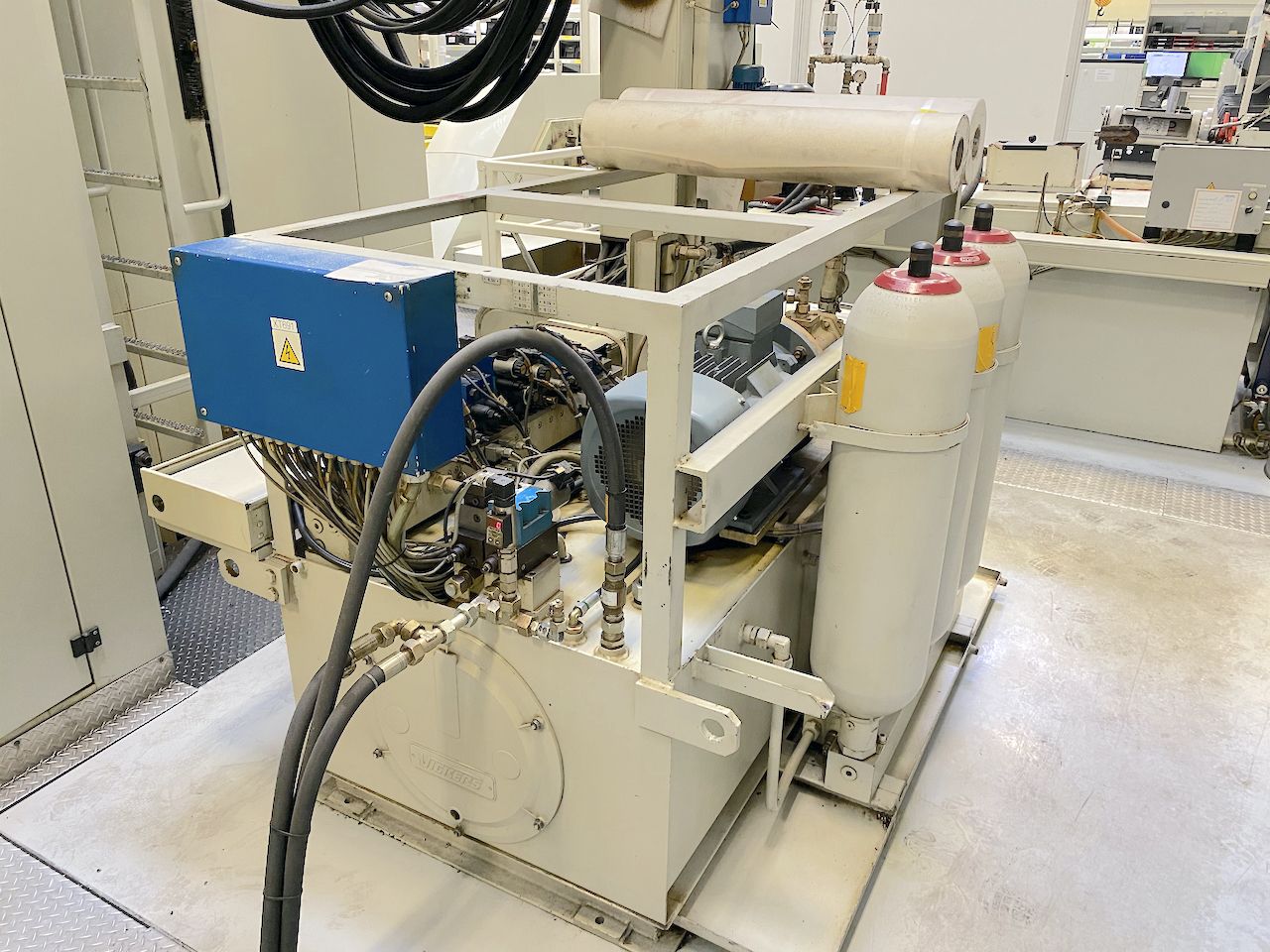

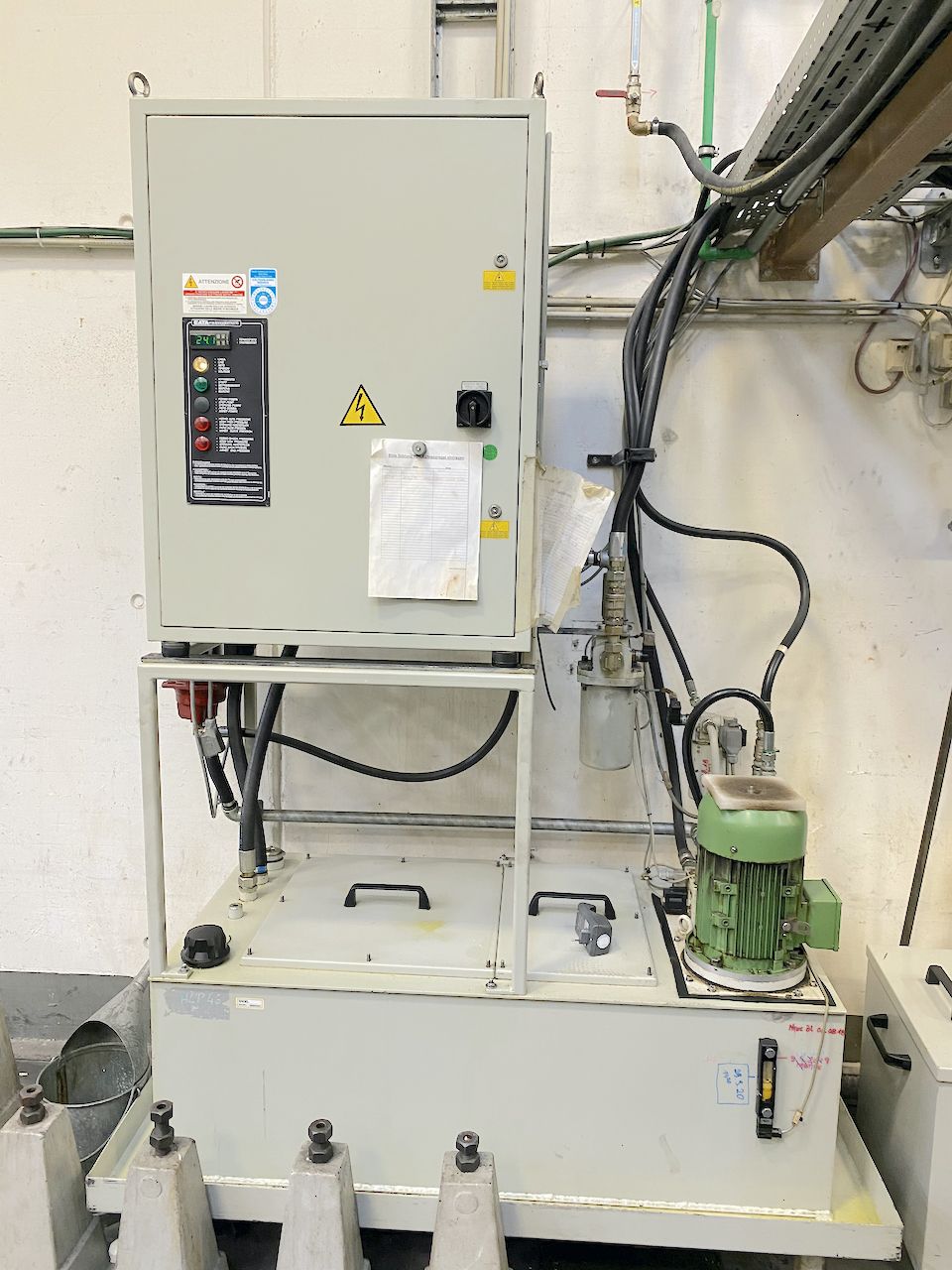

Kühlmittelpumpe
80 Bar
Schutzeinrichtungen
integrali

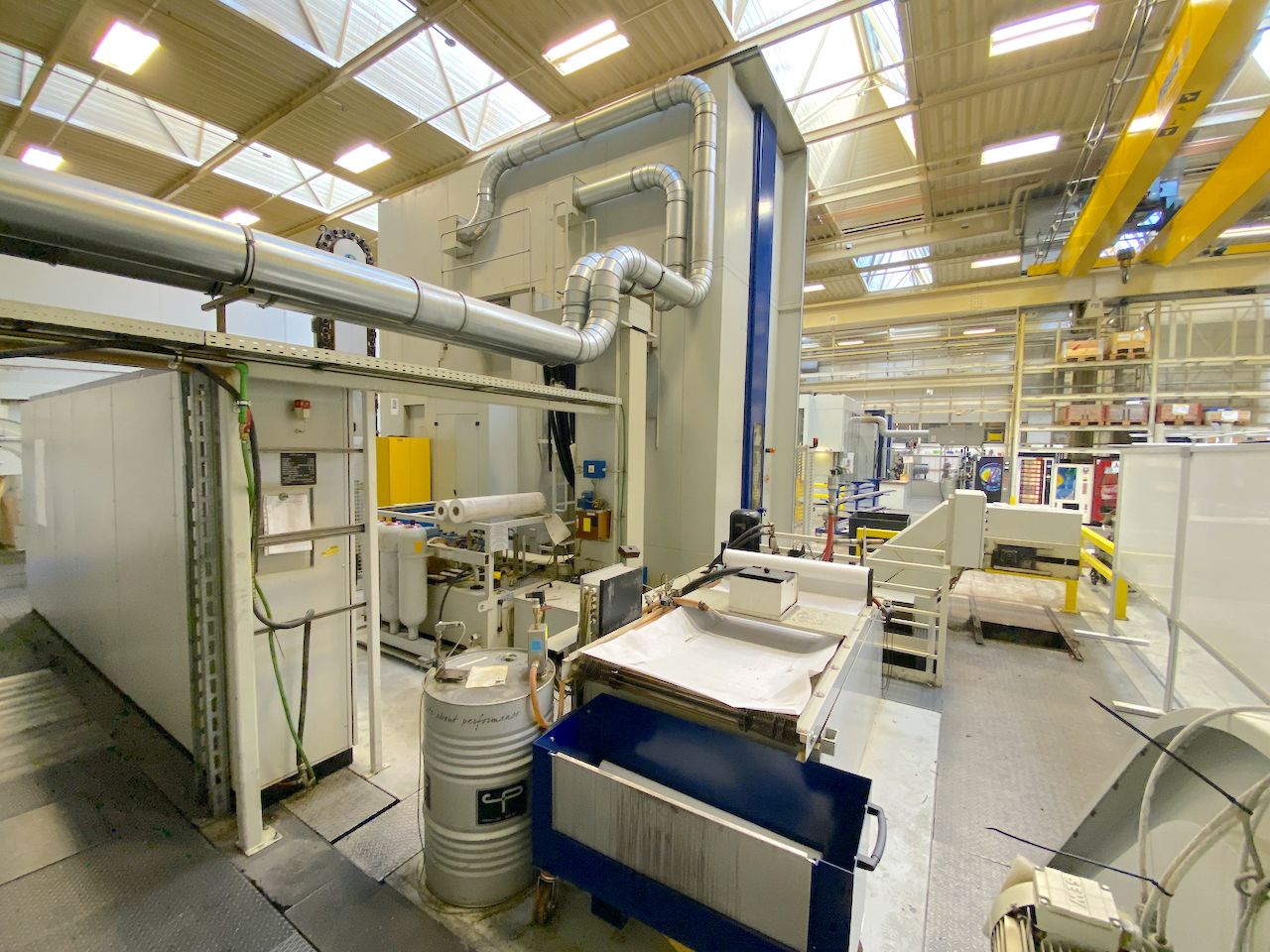

Rauchabsaugung
si
Lieferbarkeit
pronta
