Kategorie
Drehbänken
Typ
Vertical
Marke
Modell
AC20 TM/P
Kapazität
ø2000x1900 mmø78,74x74,80 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH

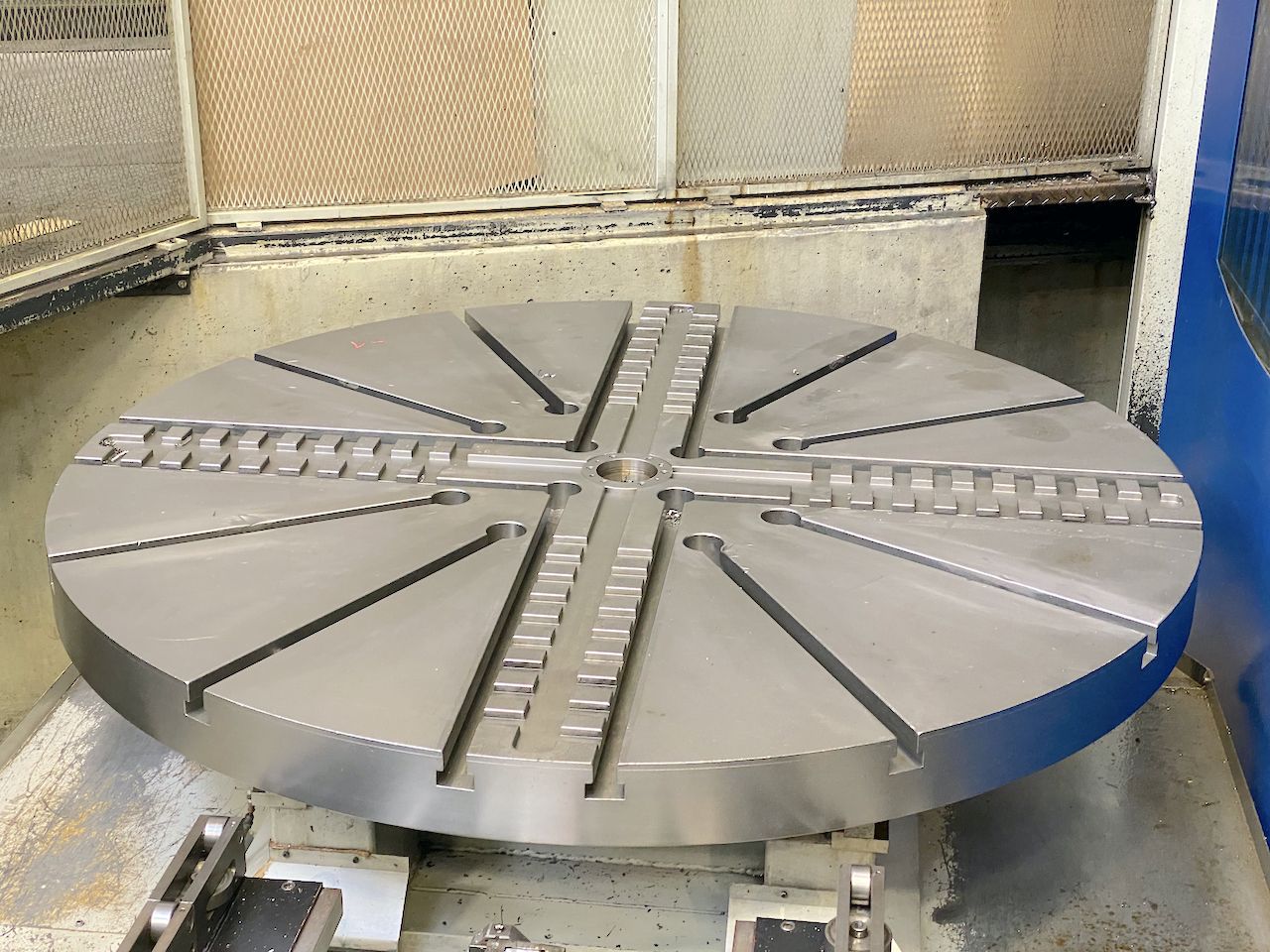

Durchmesser Plattform
1800 mm70,87 in
Max. Werkstückdurchmesser
2250 mm88,58 in
Max. drehbarer Durchmesser
2000 mm78,74 in
Max. drehbare Höhe
1900 mm74,80 in
Max. Kapazität Werkstück
8000 Kg
CNC
CNC

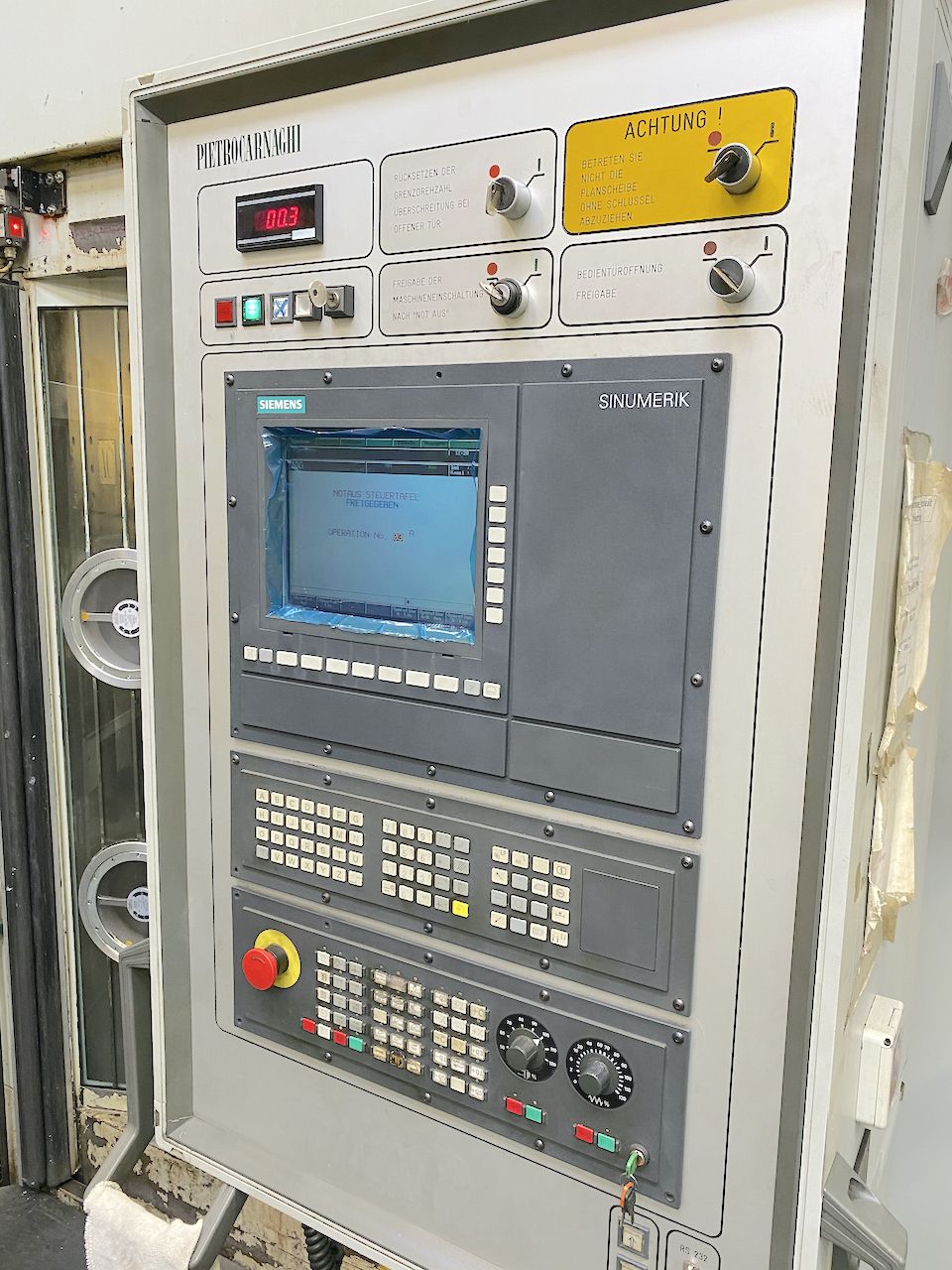

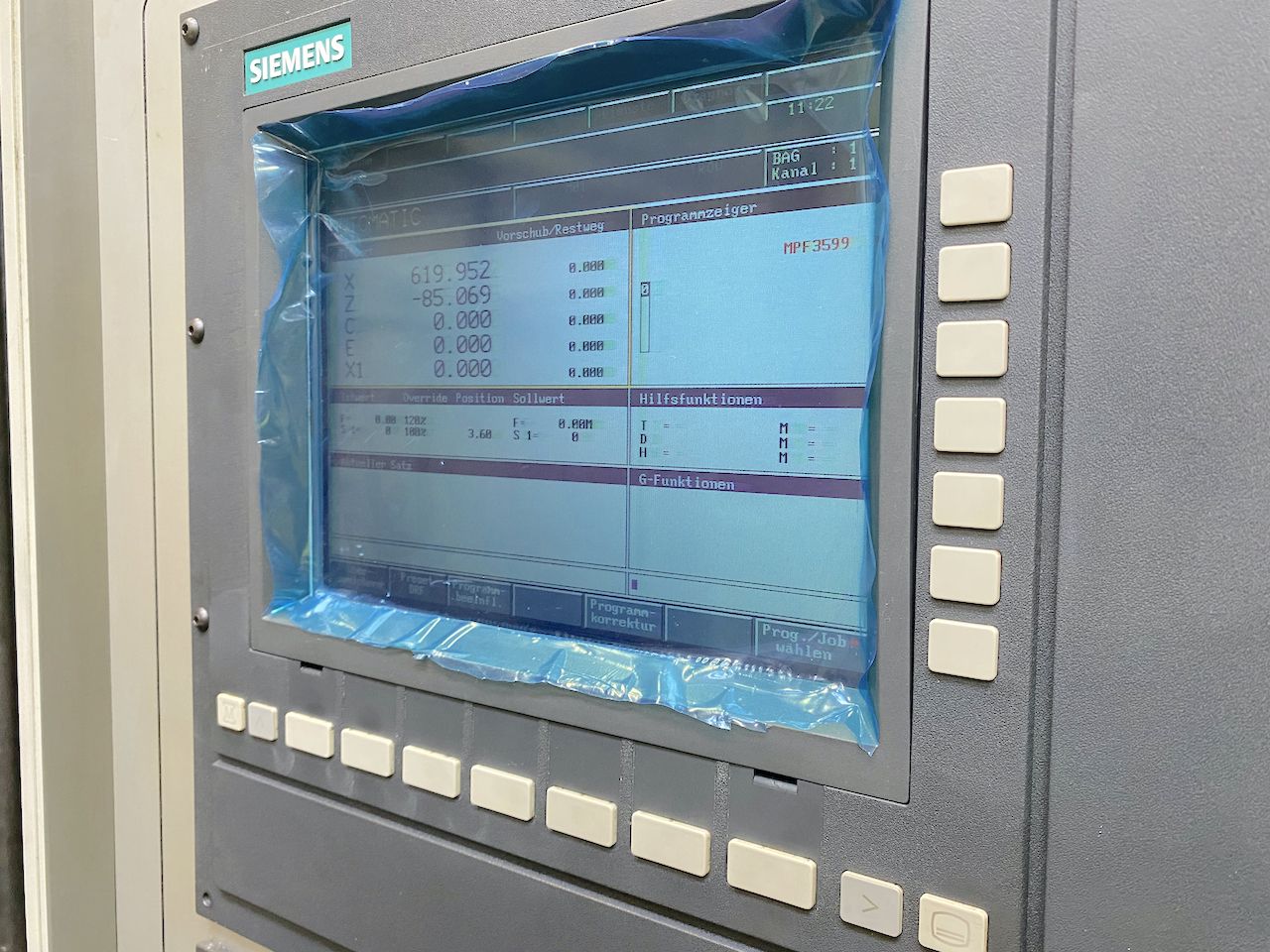

Siemens 840
HAUPTSPINDEL
Durchmesser Plattform
1800 mm70,87 in
Max. Drehgeschwindigkeit
(Pallet 1600mm) 2-440 rpm
Max. Leistung
74/100 Kw
Max. Drehmoment
34750 Nm
Auflösung Achse C
0,001 °
Kapazität
20000 (Pallet 8000Kg) Kg

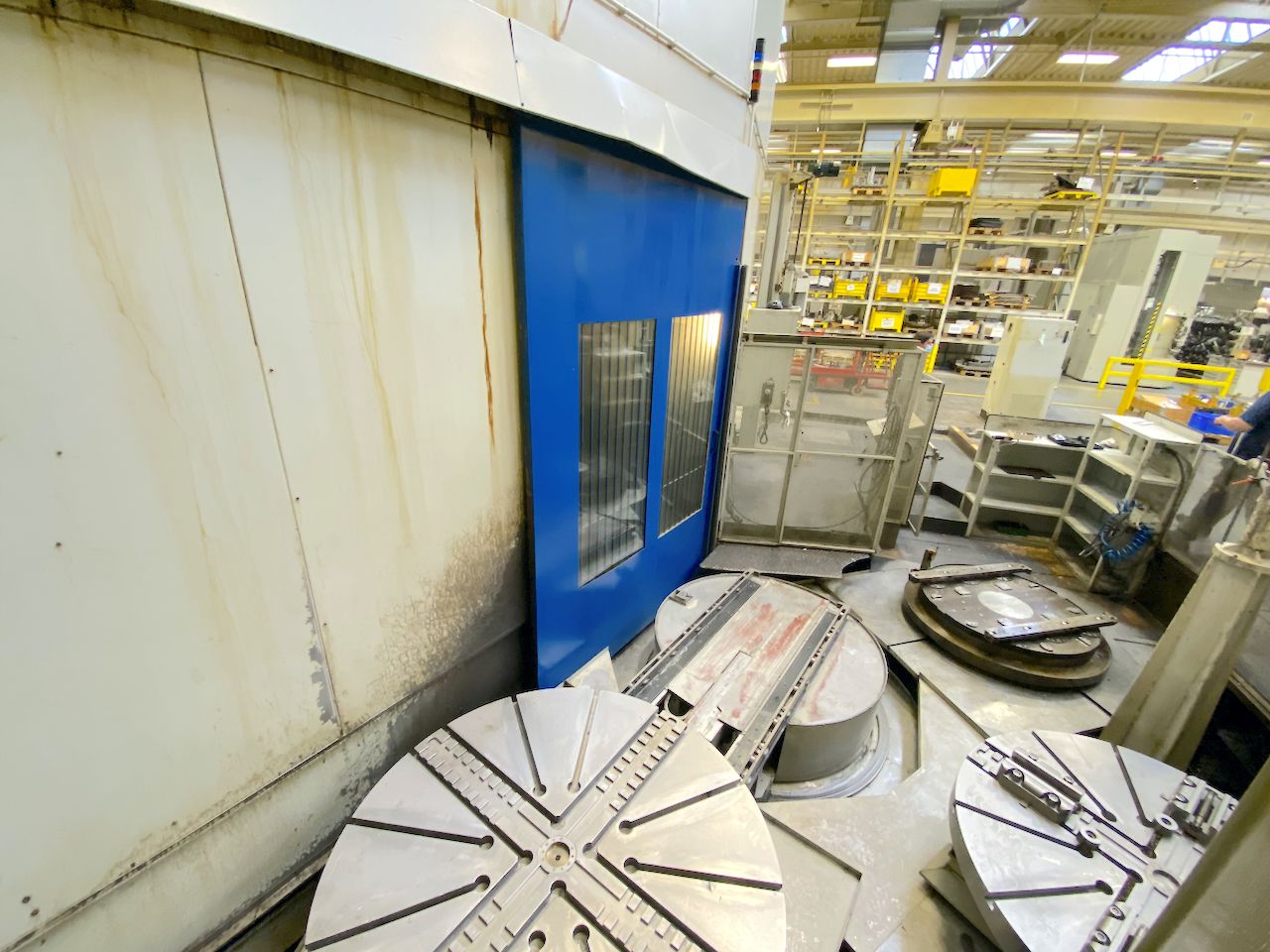

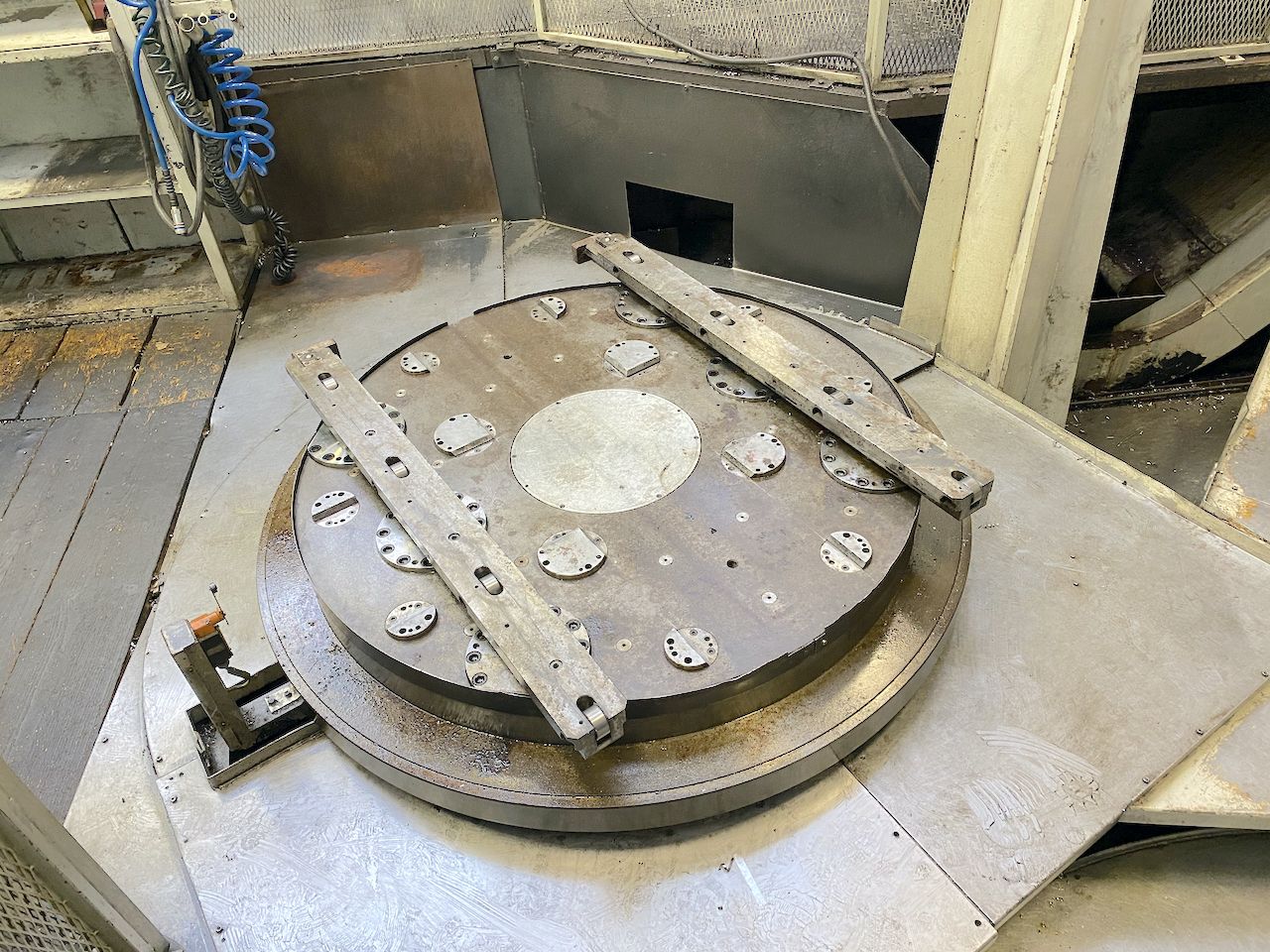

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
3 (1x1800mm + 2x1600mm)

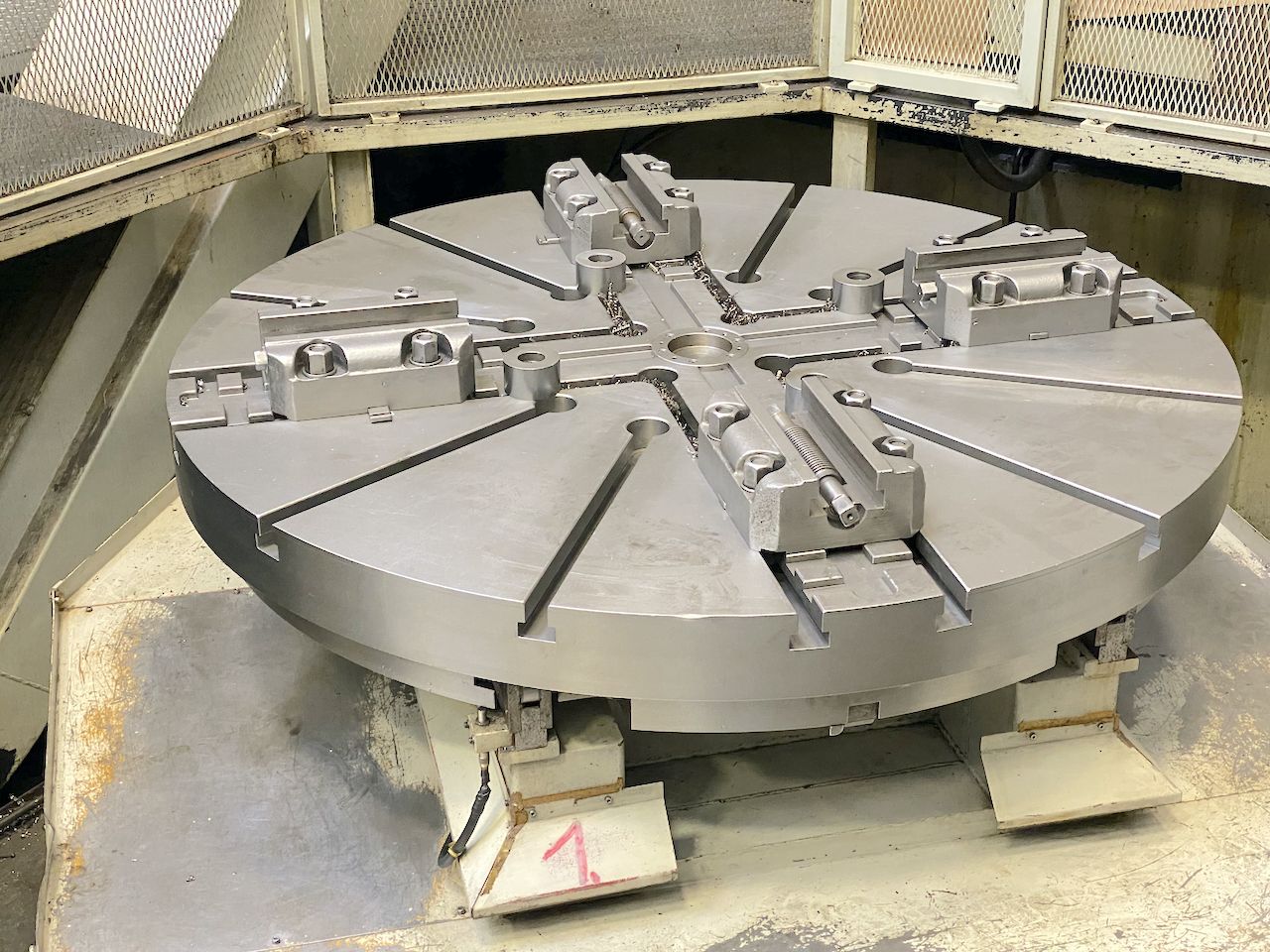

Kapazität Palette
8000 Kg
TRAVERSE
Vertikaler Hub (W)
(12x100mm)1200 mm(0,47x3,94mm)47,24 in
WAGEN
Vertikaler Hub (Z)
1500 mm59,06 in
Querhub (X)
-1400/+2045 mm-55,12/+80,51 in
Leistung der Spindel für Fräsen
31 Kw
Drehgeschwindigkeit Frässpindel
3000 Rpm
Drehmoment Frässpindel
1000 Nm
Querschnitt RAM
250x250 mm9,84x9,84 in
Halterung
Hydrostatic
Bearbeitungsvorschübe (Z)
16 m/min629,92 ipm
Bearbeitungsvorschübe (X)
16 m/min629,92 ipm

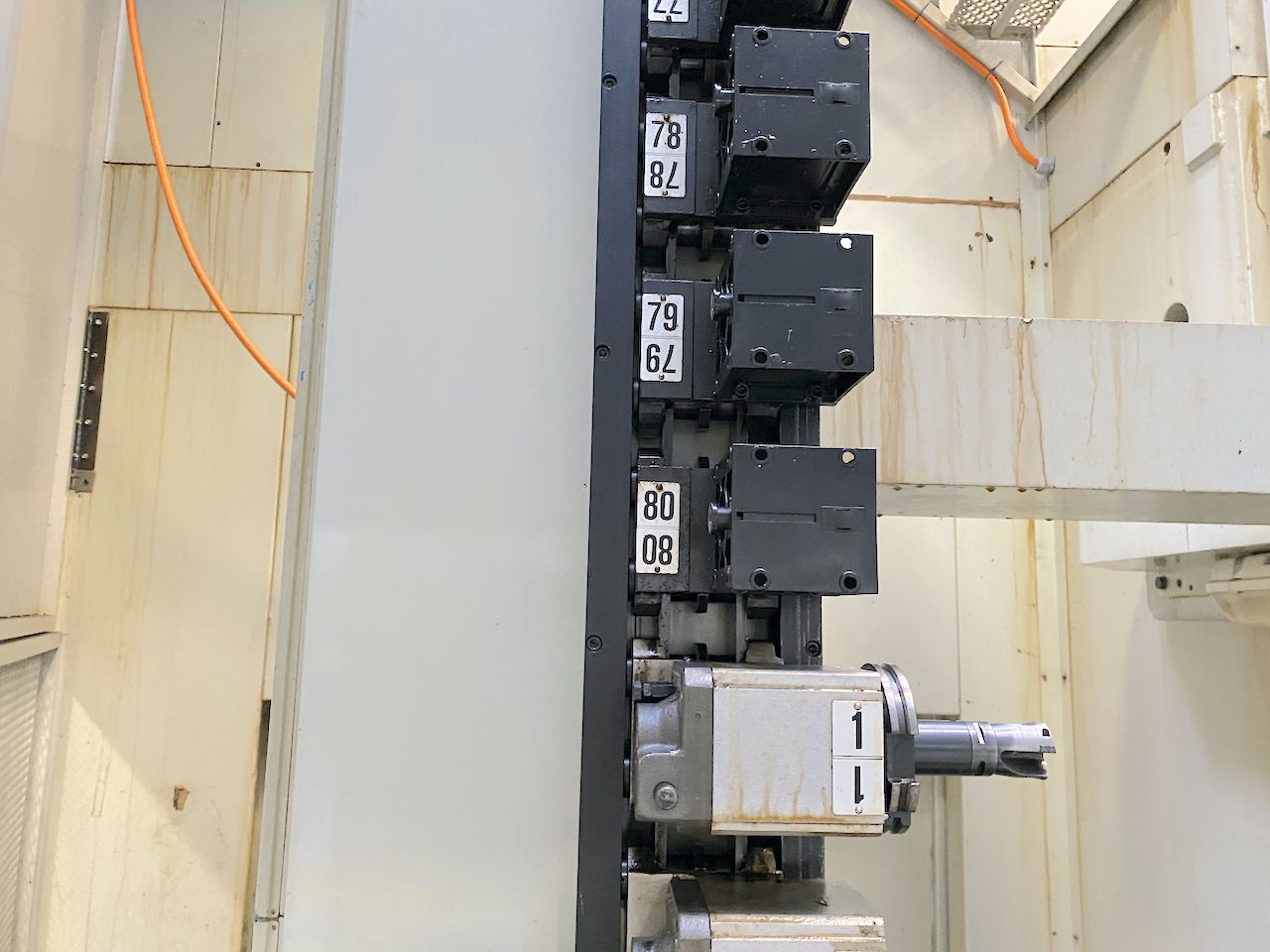

ATC
Plätze
80
Max. Länge Werkzeug
500 mm19,69 in
Max. Gewicht Werkzeug
30 Kg
Werkzeugaufnahme
30x SK50 + 50x Capto C6

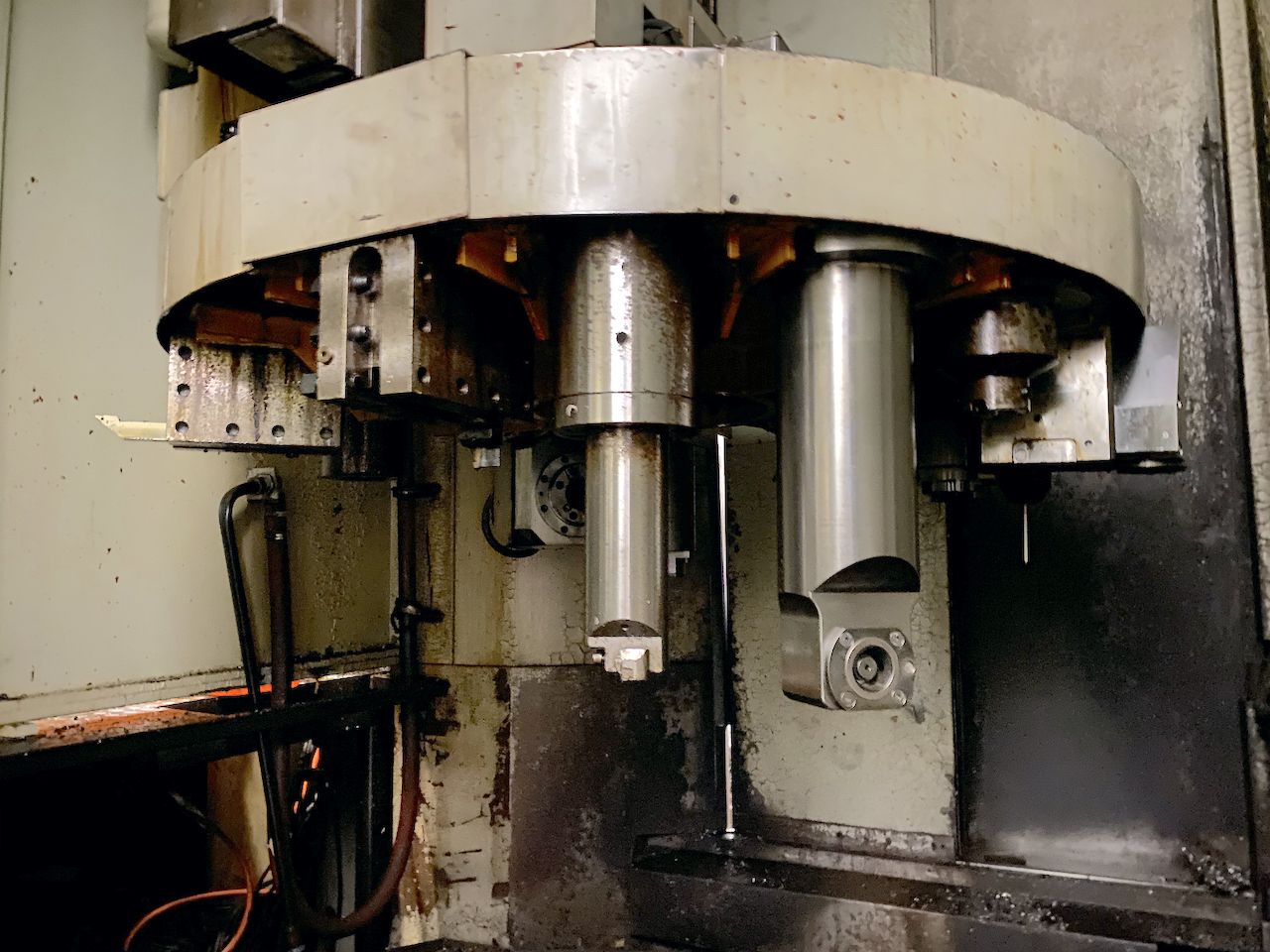

KOPFMAGAZIN
Anzahl Stationen
12
Mitgelieferte Spindelstöcke für Drehen
2
Mitgelieferte Spindelstöcke für Fräsen
2
Tastfühler
1
EXTRA
Mit beweglicher Traverse
Ja
Gesamtgewicht der Maschine
51000 Kg
Plattform
2x1600m, 1x1800mm

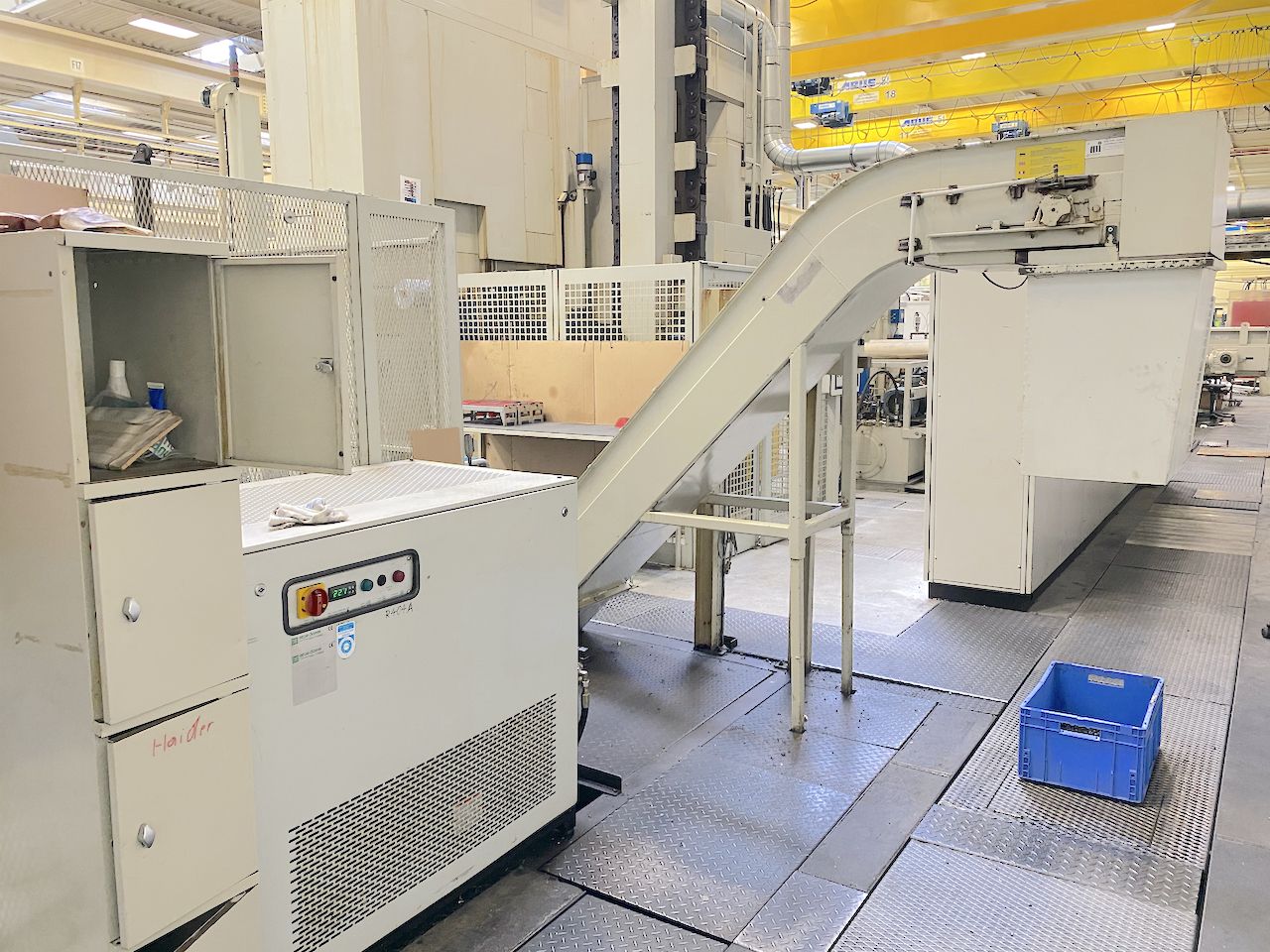

Späneförderer
Doppio evacuatore truciolo
Werkstücktaster
si
Kühlmittelpumpe
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Schutzeinrichtungen
integrali
Rauchabsaugung
si
Lieferbarkeit
pronta
