Kategorie
Drehbänken
Typ
Vertical
Marke

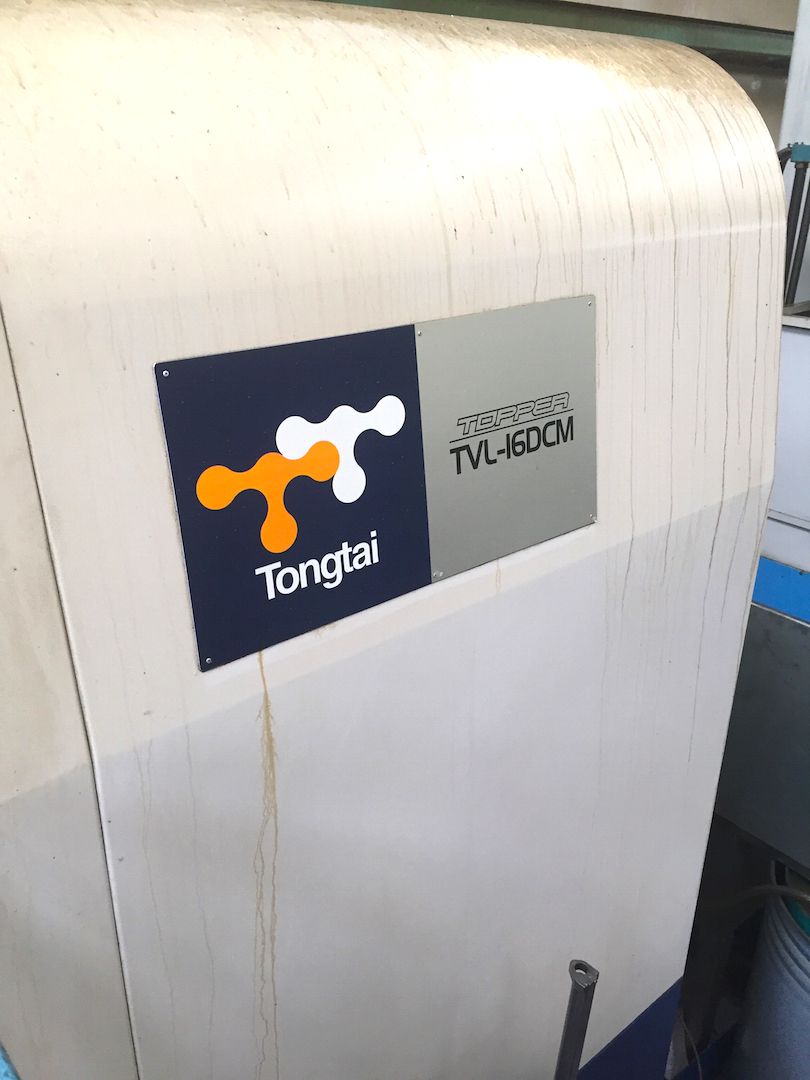

Modell
TVL16 DCN
Kapazität
ø2000x1500 mmø78,74x59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH

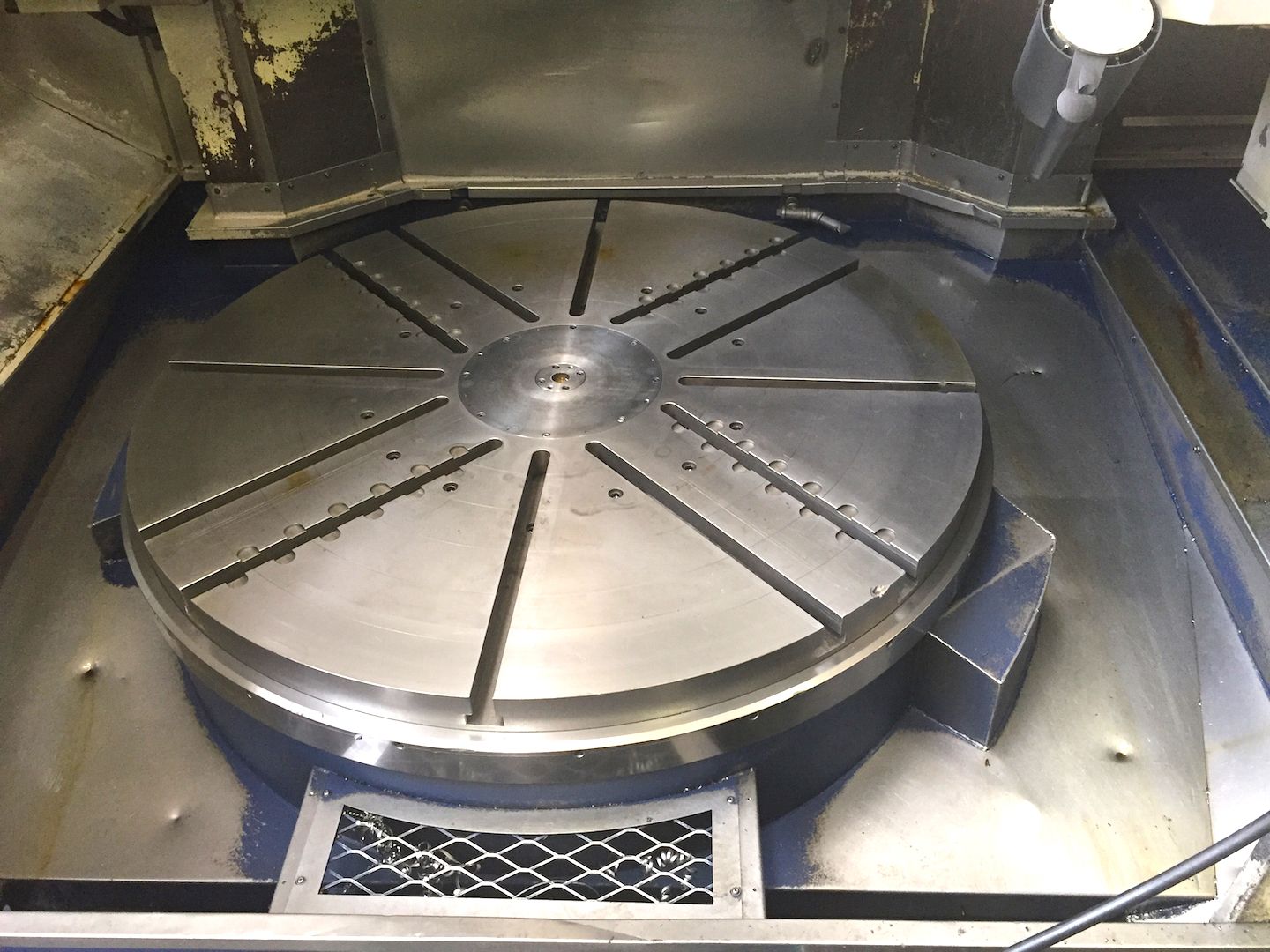

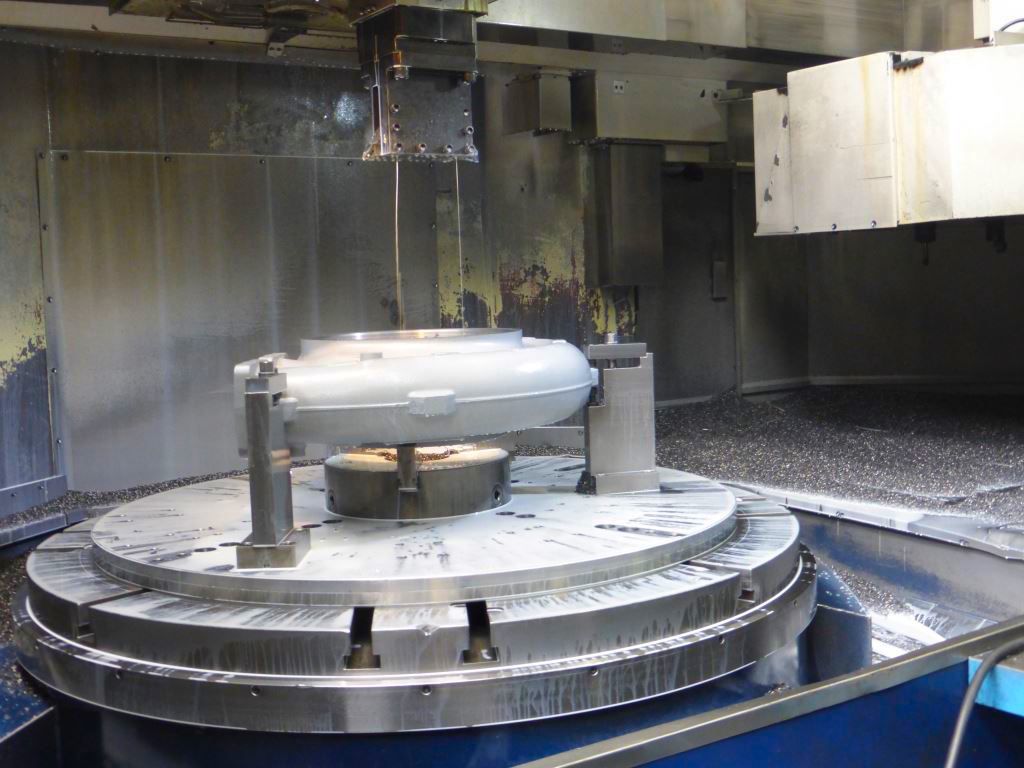

Durchmesser Plattform
1600 mm62,99 in
Max. Werkstückdurchmesser
2000 mm78,74 in
Max. drehbarer Durchmesser
2000 mm78,74 in
Max. drehbare Höhe
1500 mm59,06 in
Max. Kapazität Werkstück
6000 Kg

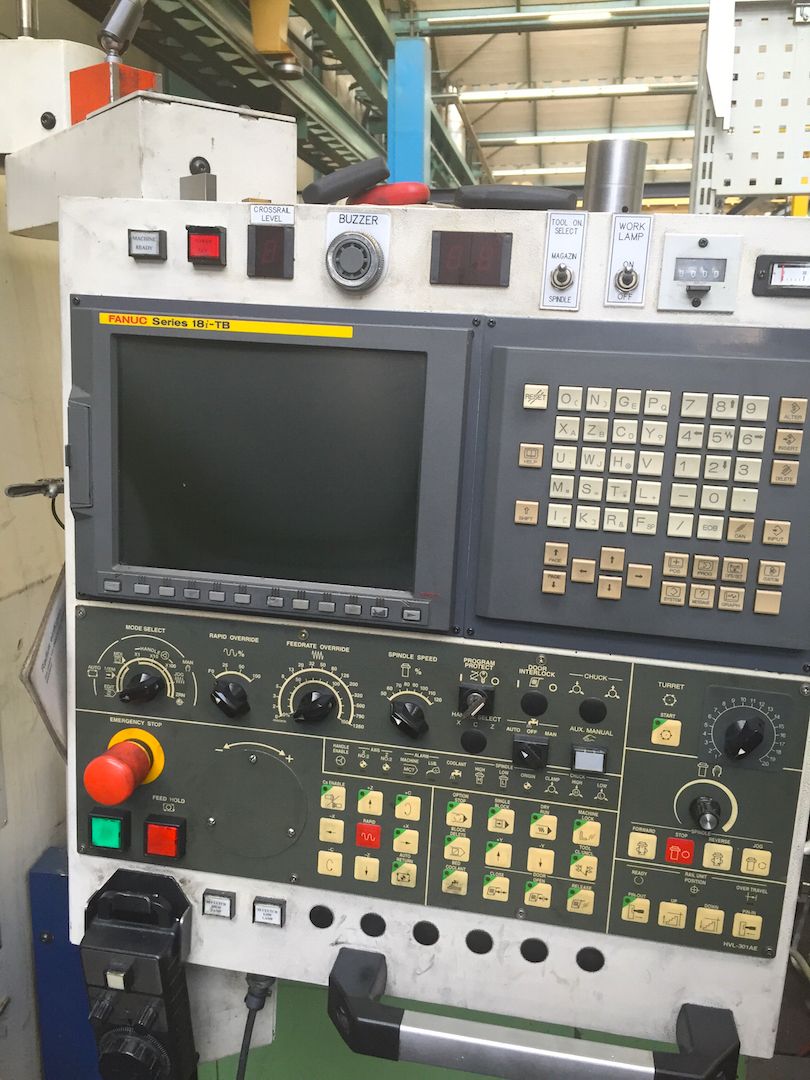

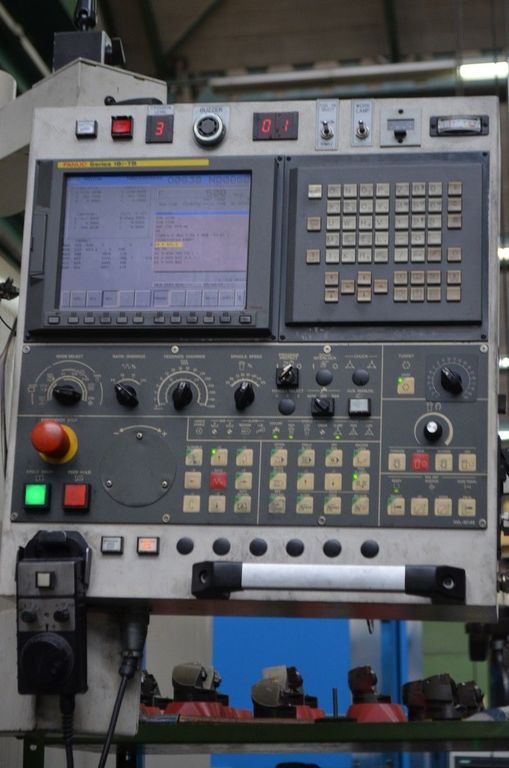

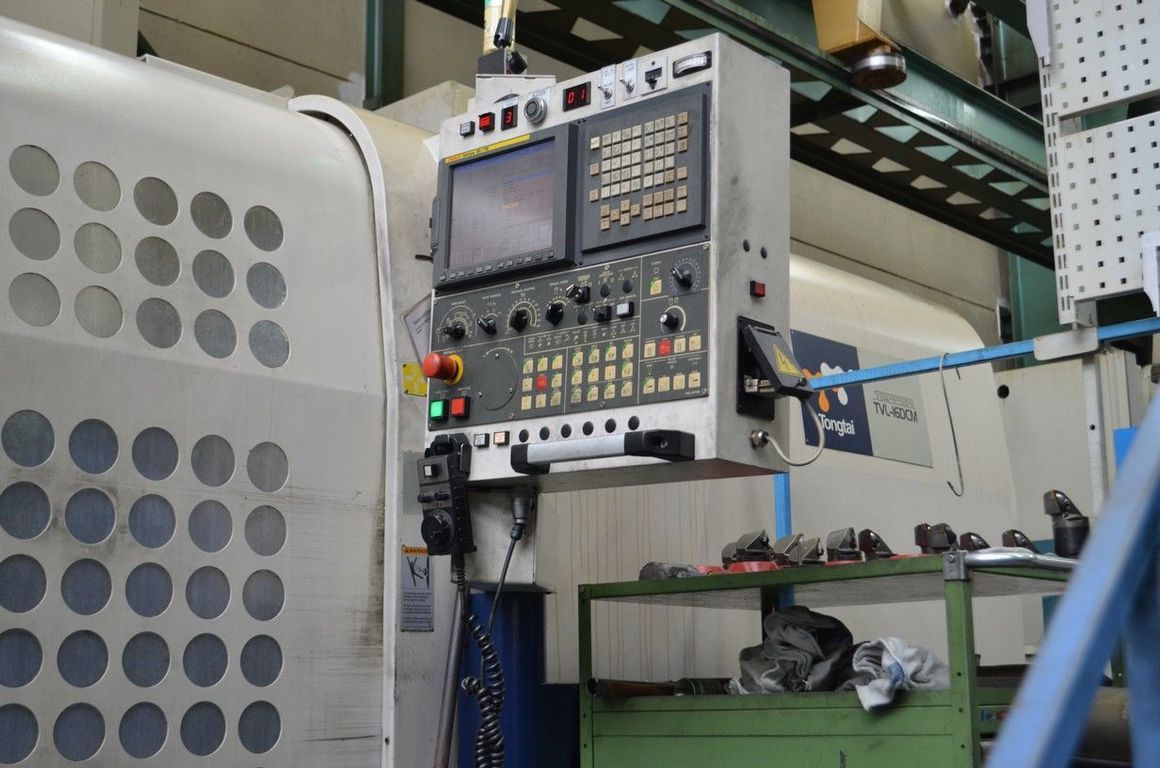

CNC
CNC
FANUC 18i-T
HAUPTSPINDEL
Durchmesser Plattform
1600 mm62,99 in
Durchmesser Spindellager
685
Plattformtyp
4-griffe, manuale
Max. Drehgeschwindigkeit
3-250 rpm
Kapazität
6000 Kg
Max. Leistung
37/45 Kw
Max. Drehmoment
15670 Nm
Auflösung Achse C
0,001 °
TRAVERSE
Vertikaler Hub (W)
800 (2x400 steps) mm31,50 (0,08x15,75 steps) in
WAGEN
Vertikaler Hub (Z)
900 mm35,43 in
Querhub (X)
-200/+1150 mm-7,87/+45,28 in
Leistung der Spindel für Fräsen
11/15 Kw
Drehgeschwindigkeit Frässpindel
50-2250 Rpm
Drehmoment Frässpindel
133 Nm
Werkzeugaufnahme
ISO50
Bearbeitungsvorschübe (Z)
0,00001-0,5 m/min0,00-19,69 ipm
Schnellvorschübe (Z)
10 m/min393,70 ipm
Schnellvorschübe (X)
10 m/min393,70 ipm
Querschnitt RAM
220x220 mm8,66x8,66 in
Bearbeitungsvorschübe (X)
0,00001-0,5 m/min0,00-19,69 ipm
Halterung
guide piane / turcite
ATC
Plätze
12
Max. Gewicht Werkzeug
50 Kg
Werkzeugaufnahme
ISO50

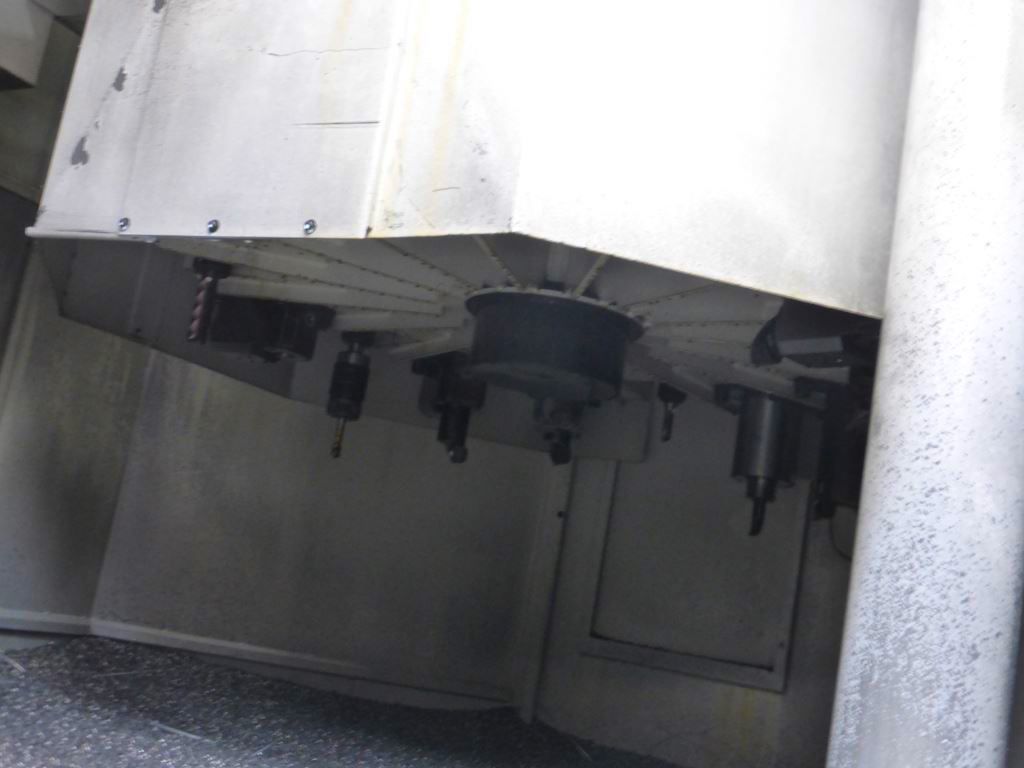

KOPFMAGAZIN

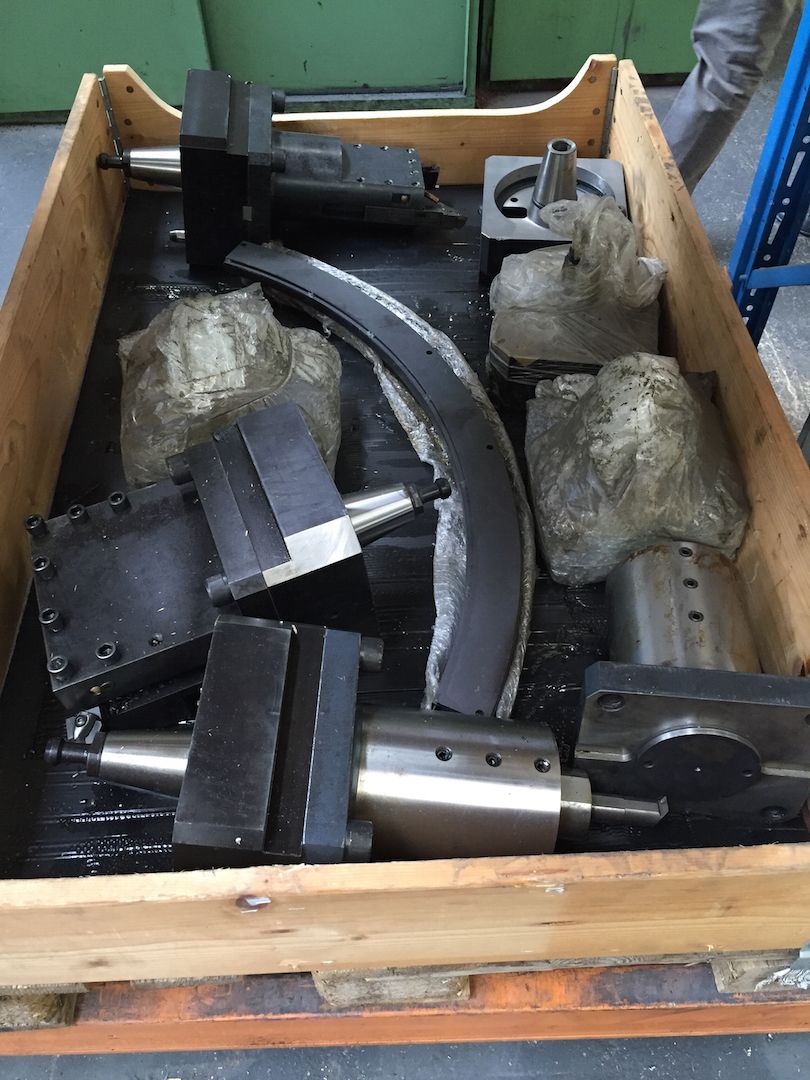

Mitgelieferte Spindelstöcke für Fräsen
5
EXTRA
Mit beweglicher Traverse
Ja
Max. Installierte Leistung
90 Kw
Gesamtgewicht der Maschine
28200 Kg
Raumbedarf der Maschine
5805x3680x5500 mm228,54x144,88x216,54 in
Plattform
manuale 4 griffe 1600mm
Späneförderer
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Kühlmittelpumpe
si
Schutzeinrichtungen
carenatura integrale
Lieferbarkeit
pronta
Sichtbar in Funktion
si
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
