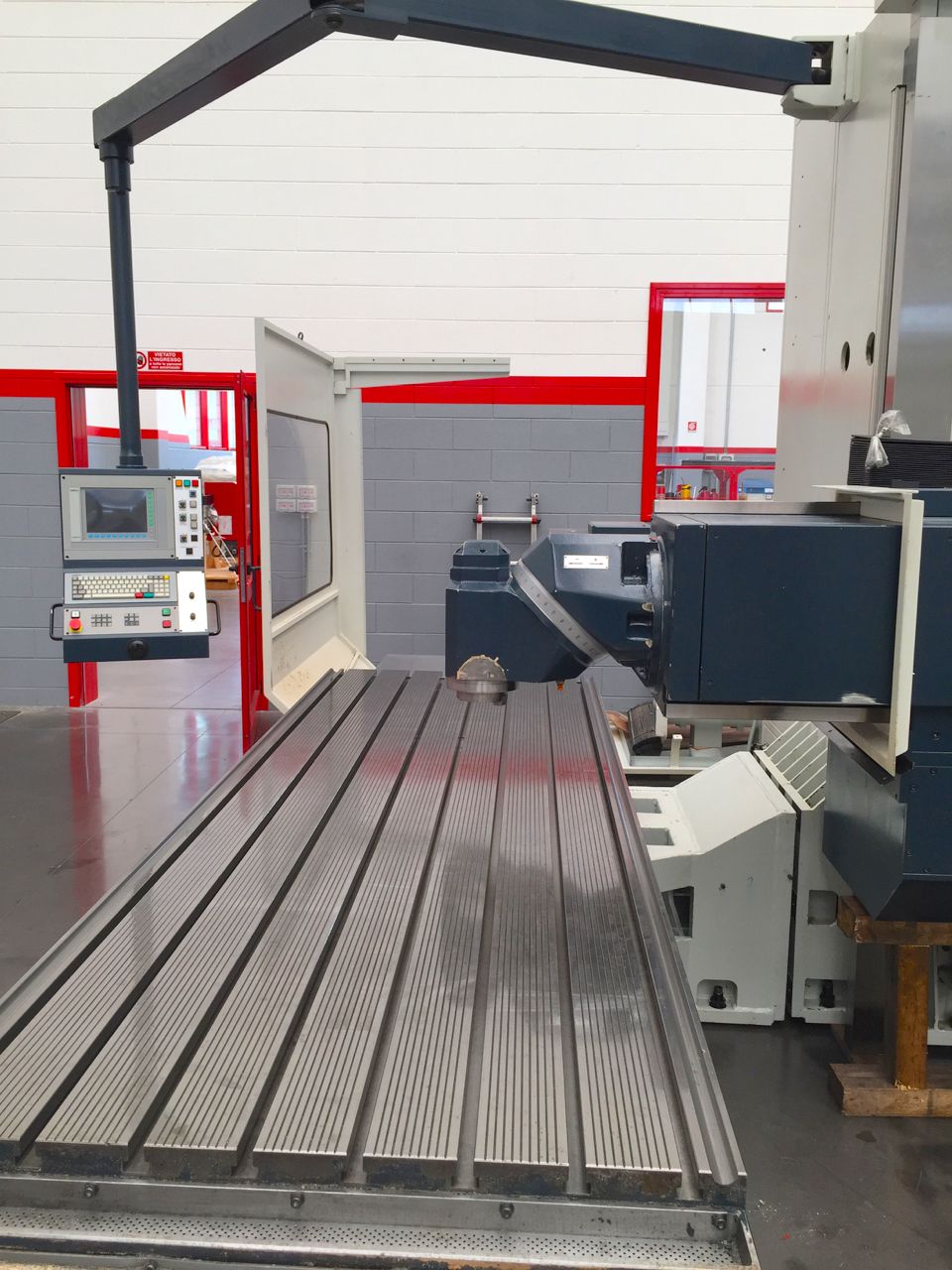

Kategorie
Fräsmachinen
Typ
Bett-Typ
Marke
Modell
SL90 HP
Kapazität
2500x1250x1000 mm98,43x49,21x39,37 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
2500 mm98,43 in
Vertikal (Y)
1250 mm49,21 in
Quer RAM (Z)
1000 mm39,37 in
Anmerkungen

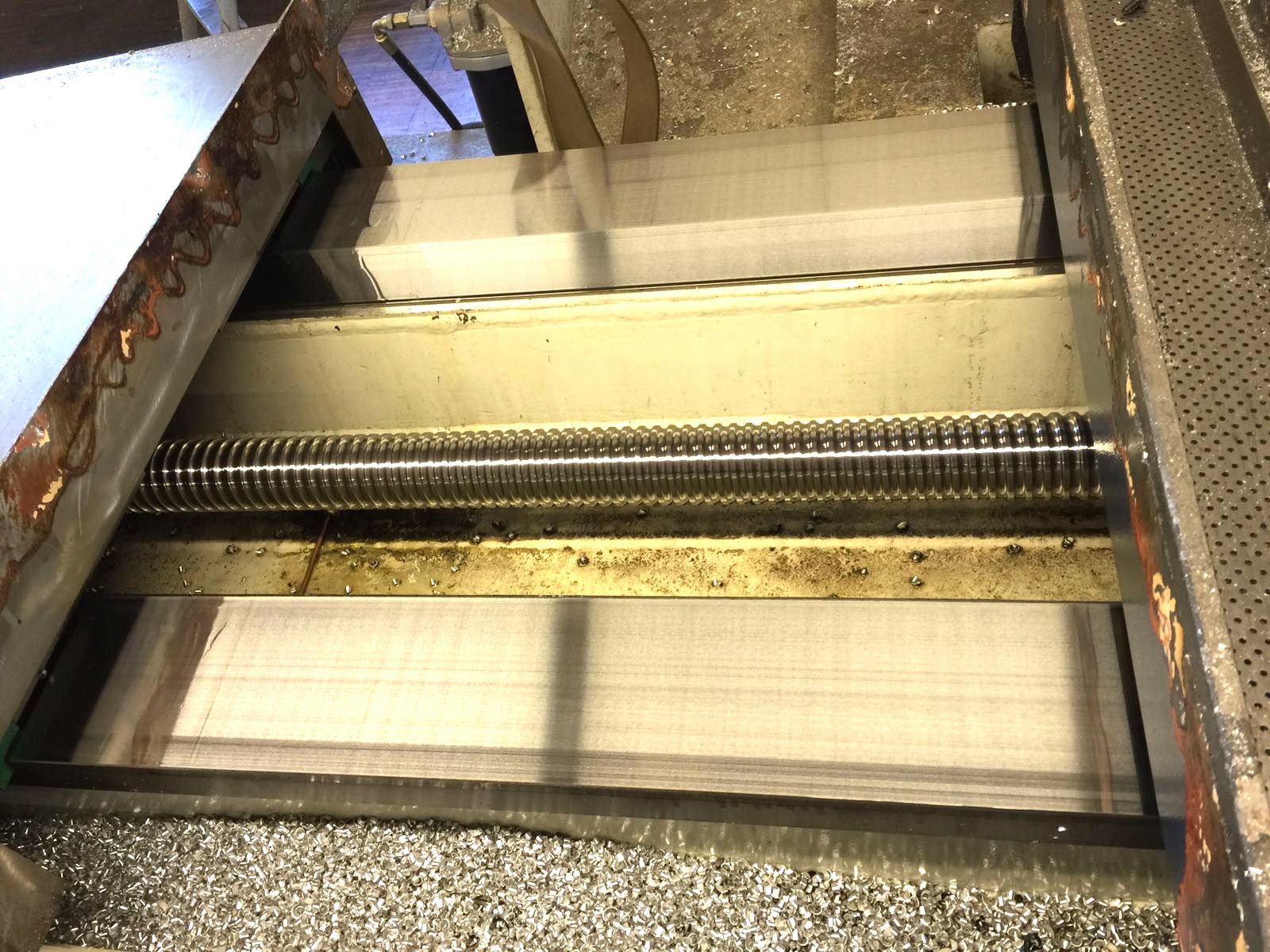

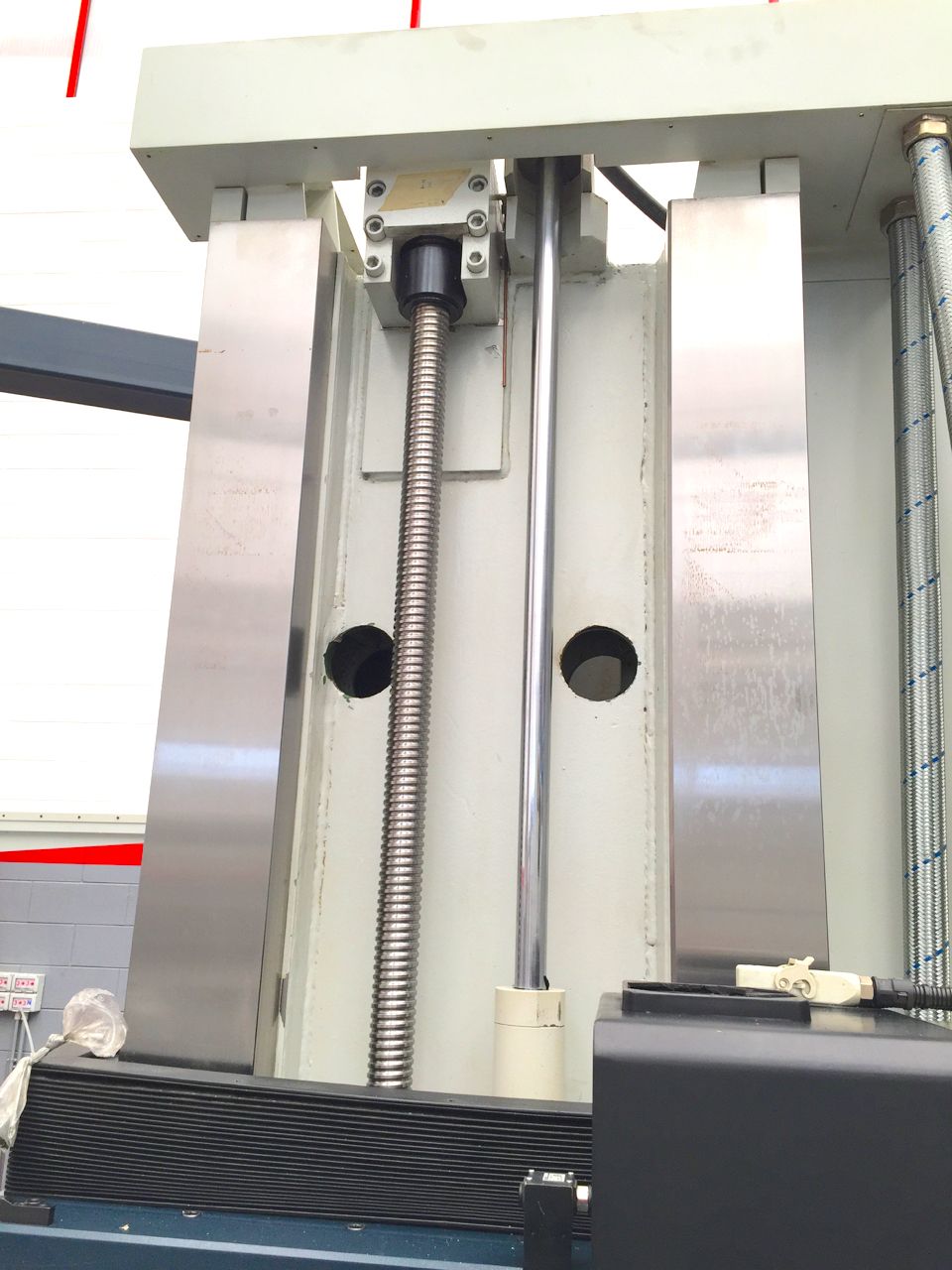

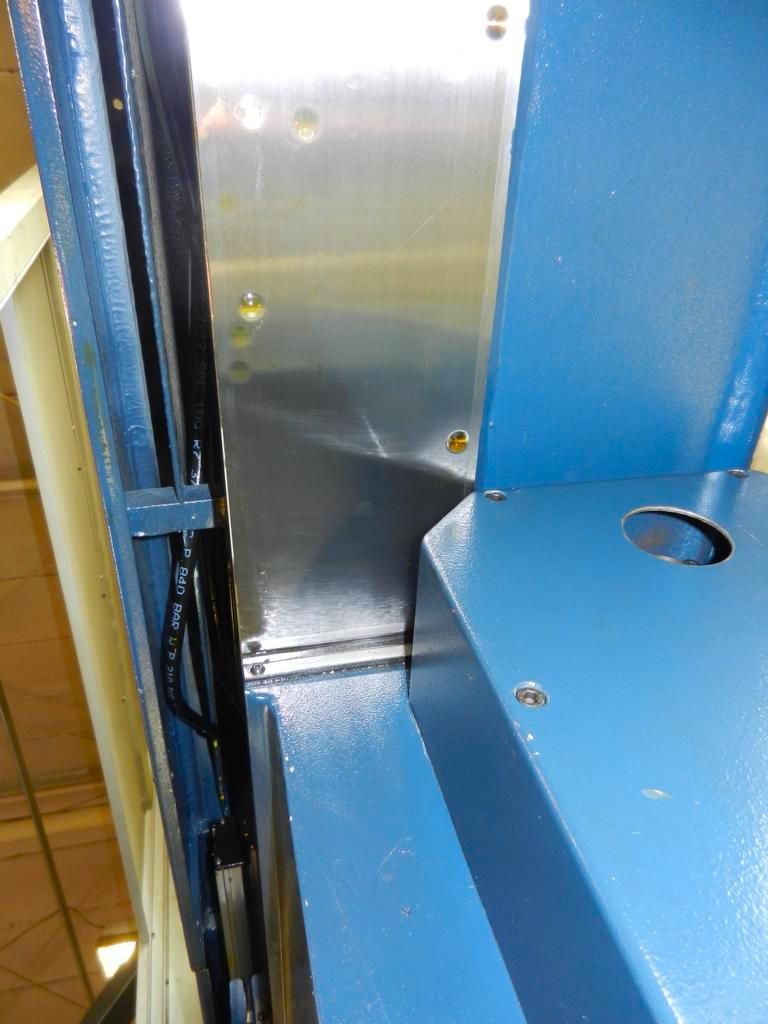

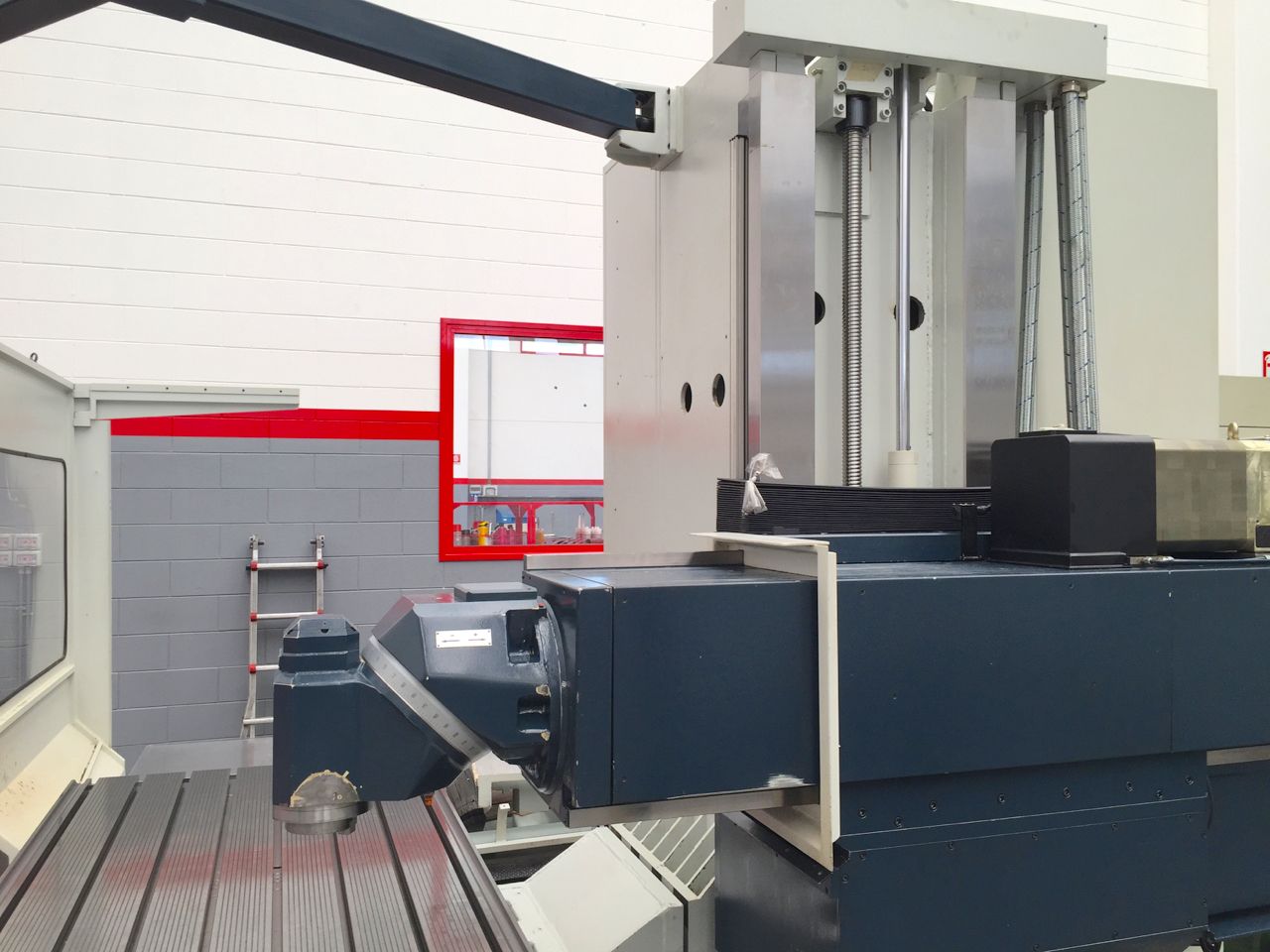

Movimento assi tramite viti a ricircolazione di sfere rettificate con doppia chiocciola precaricata rigidamente, comandate da motori ed azionamenti digitali. Impianto idropneumatico di equilibratura del peso del movimento verticale. Guide temperate ad induzione e controguide ricoperte in materiale speciale antiattrito. Lubrificazione automatica centralizzata e temporizzata delle guide con sistema misto aria olio
Achsenhalterung
guide degli assi lineari dotate di sistema di lubrificazione misto olio aria essiccata e termostatata

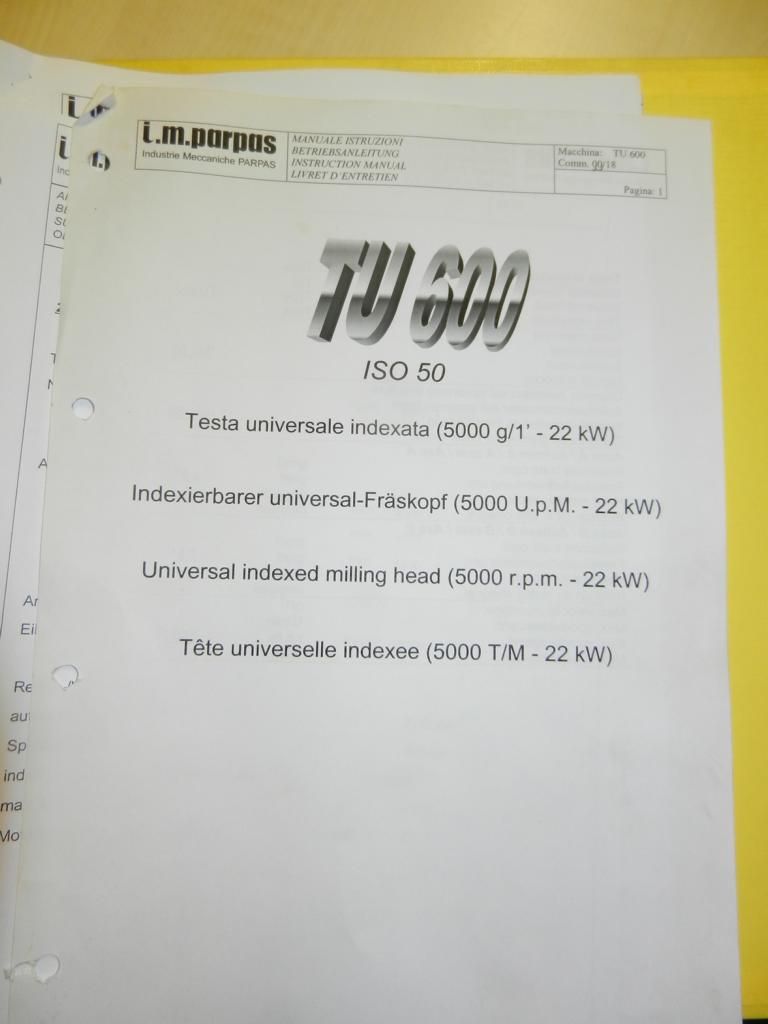

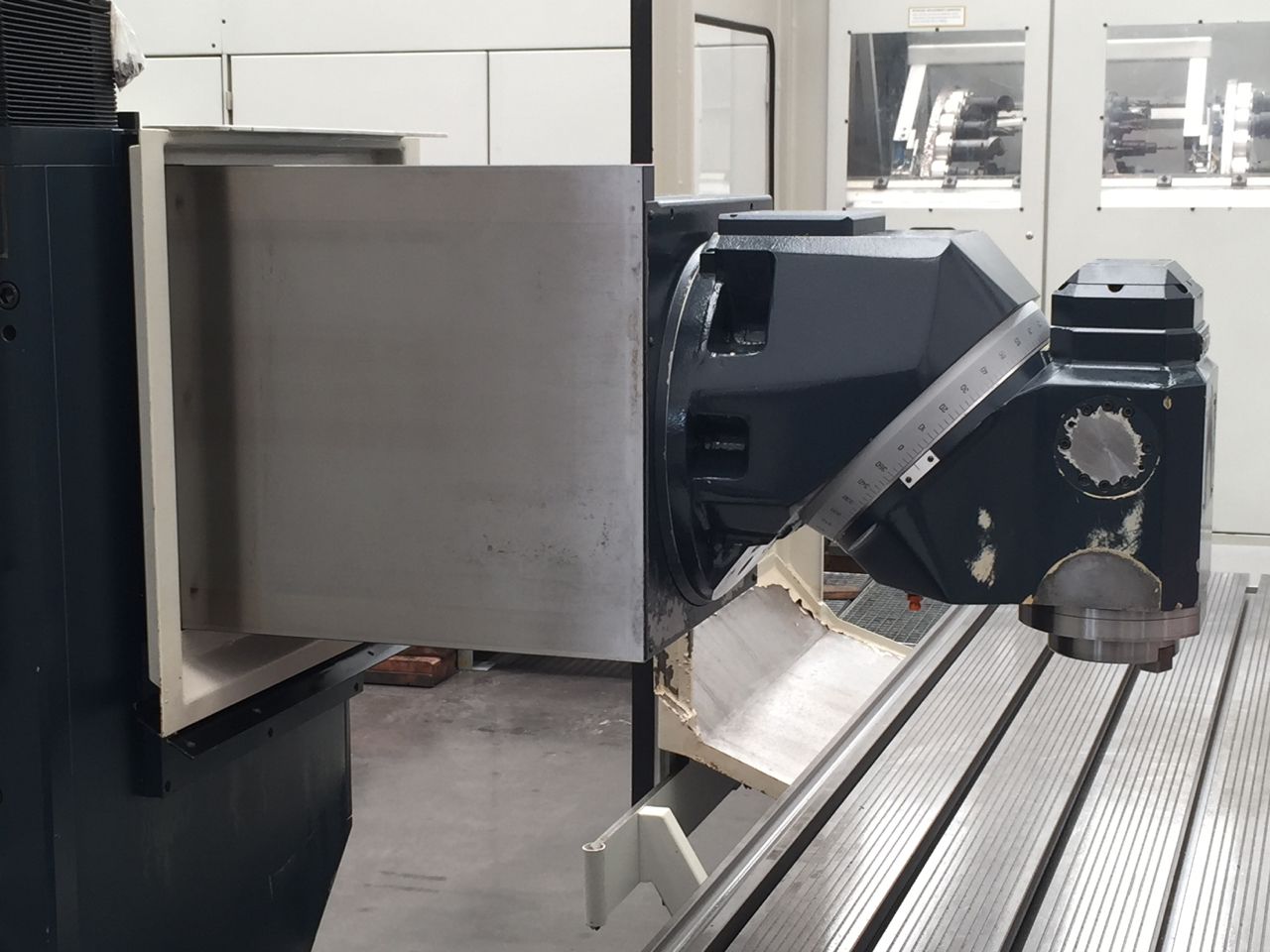

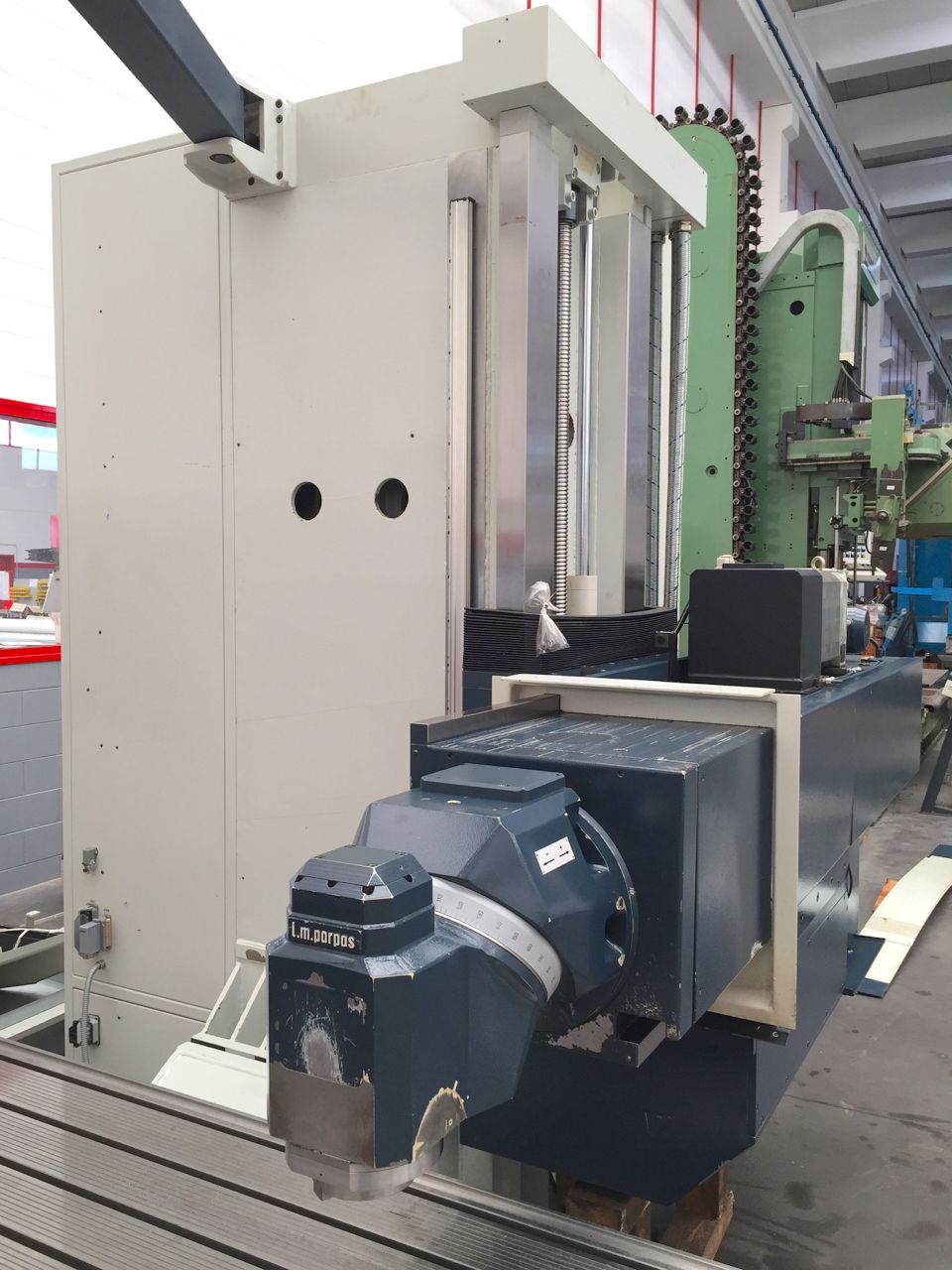

SPINDELSTOCK 1
Typ
TU600
Spindelaufnahme
ISO 50 DIN69871
Achse A
2,5 °
Achse C
2,5 °
Max. Geschwindigkeit
5000 Rpm
Anmerkungen

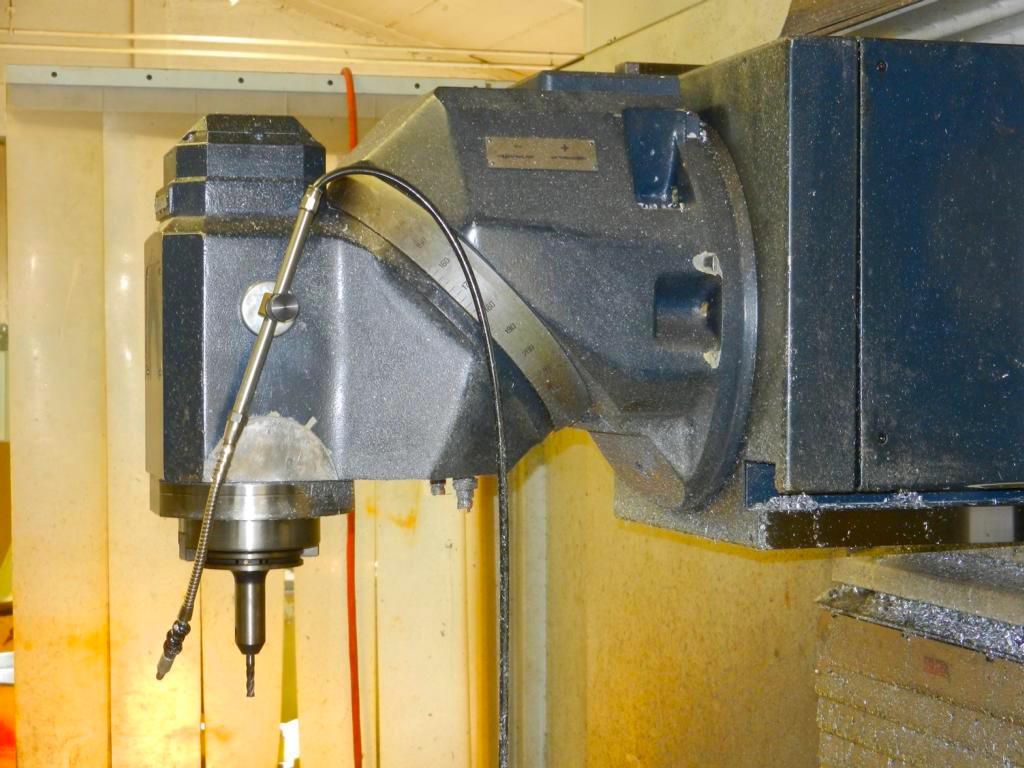

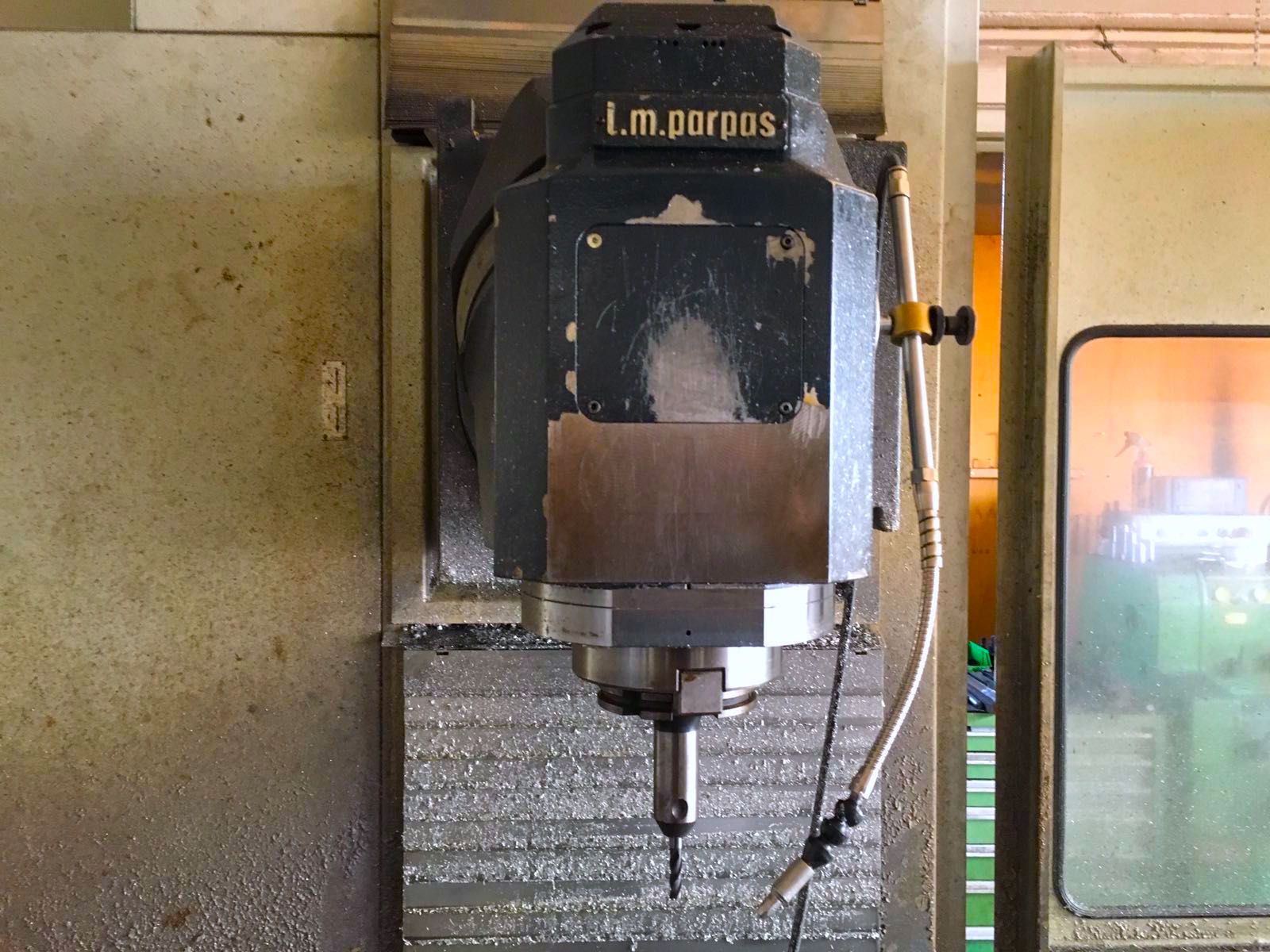

bloccaggio utensile automatico, velocità di rotazione mandrino giri / 1’ 5000, con impianto di lubrificazione a ricircolo di olio refrigerato tramite frigorifero a controllo elettronico della temperatura. Coppie coniche rettificate “GLEASON” 4° asse della testa a posizionamento continuo incorporato nello slittone con rotazione di +/- 180° gradi e precisione di +/- 0.005 gradi. Bloccaggio e sbloccaggio automatico. Sul piano a 45° gradi la testa è dotata di posizionamento automatico a 144 posizioni. Motore mandrino ad azionamento digitale con potenza di Kw 22 a trasmissione diretta.
Max. Leistung
22 Kw
SPINDEL
Leistung der Spindel
22 Kw
Drehgeschwindigkeit
5.000 Rpm
Aufnahme
ISO50

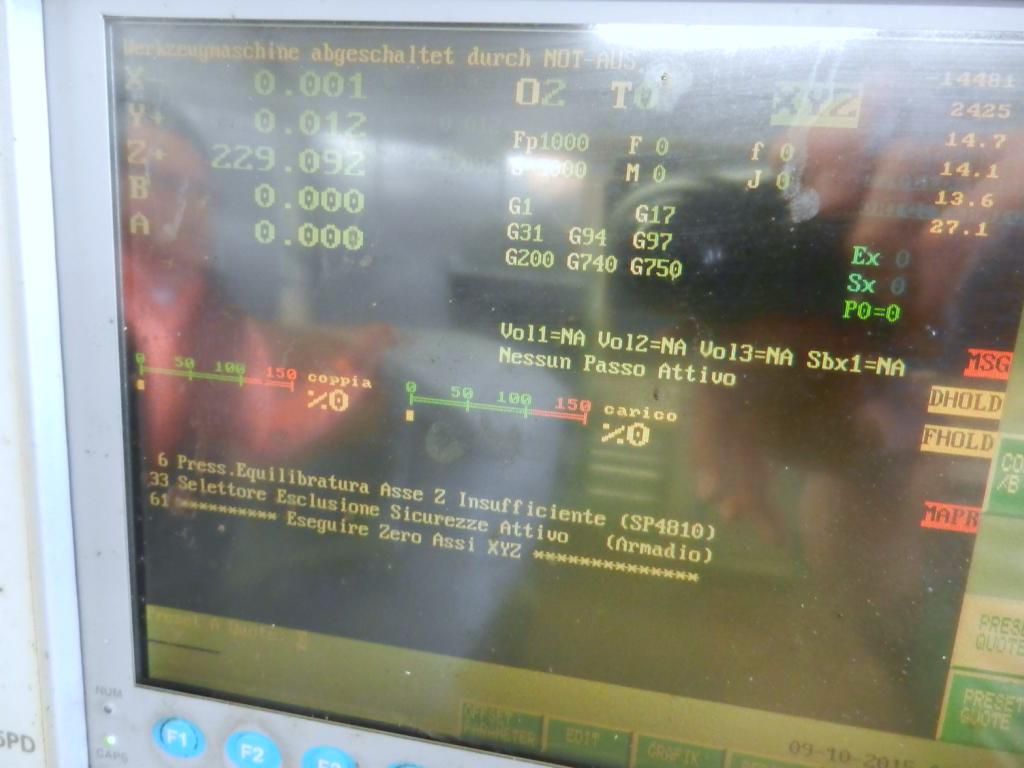

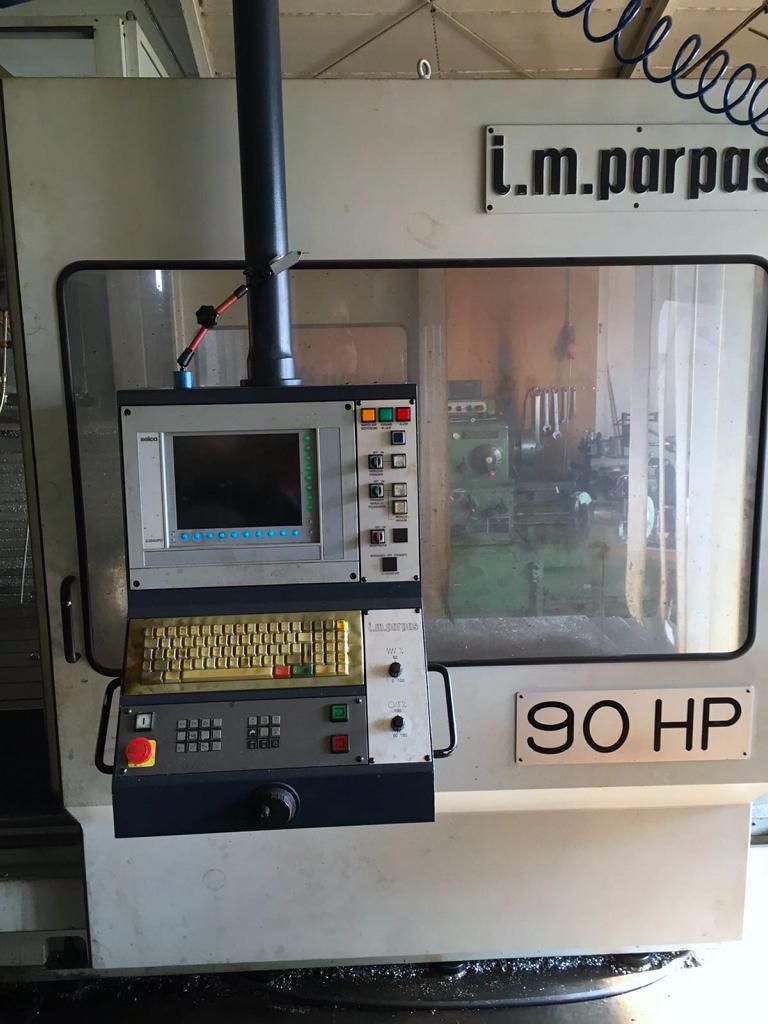

CNC
CNC

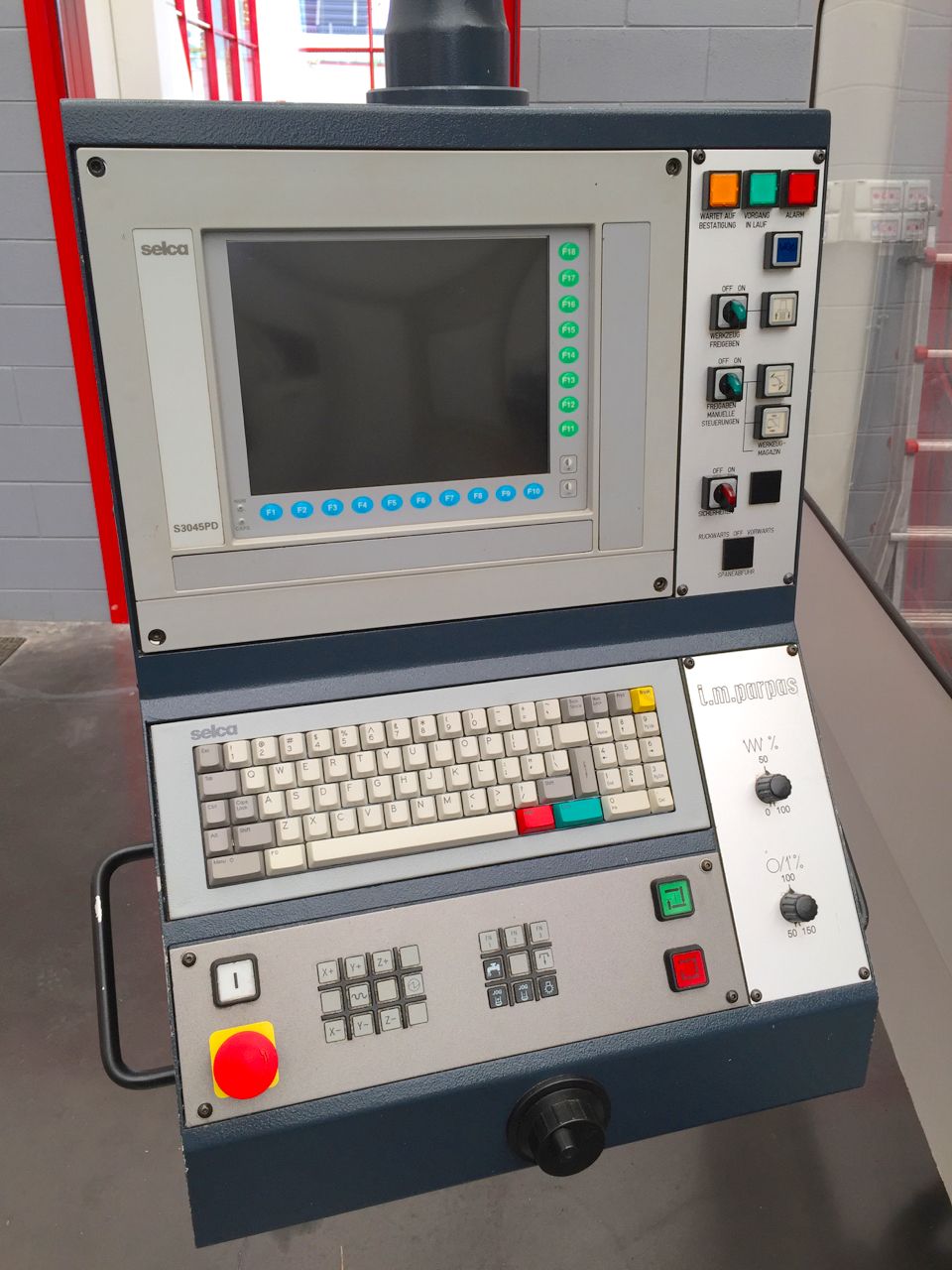

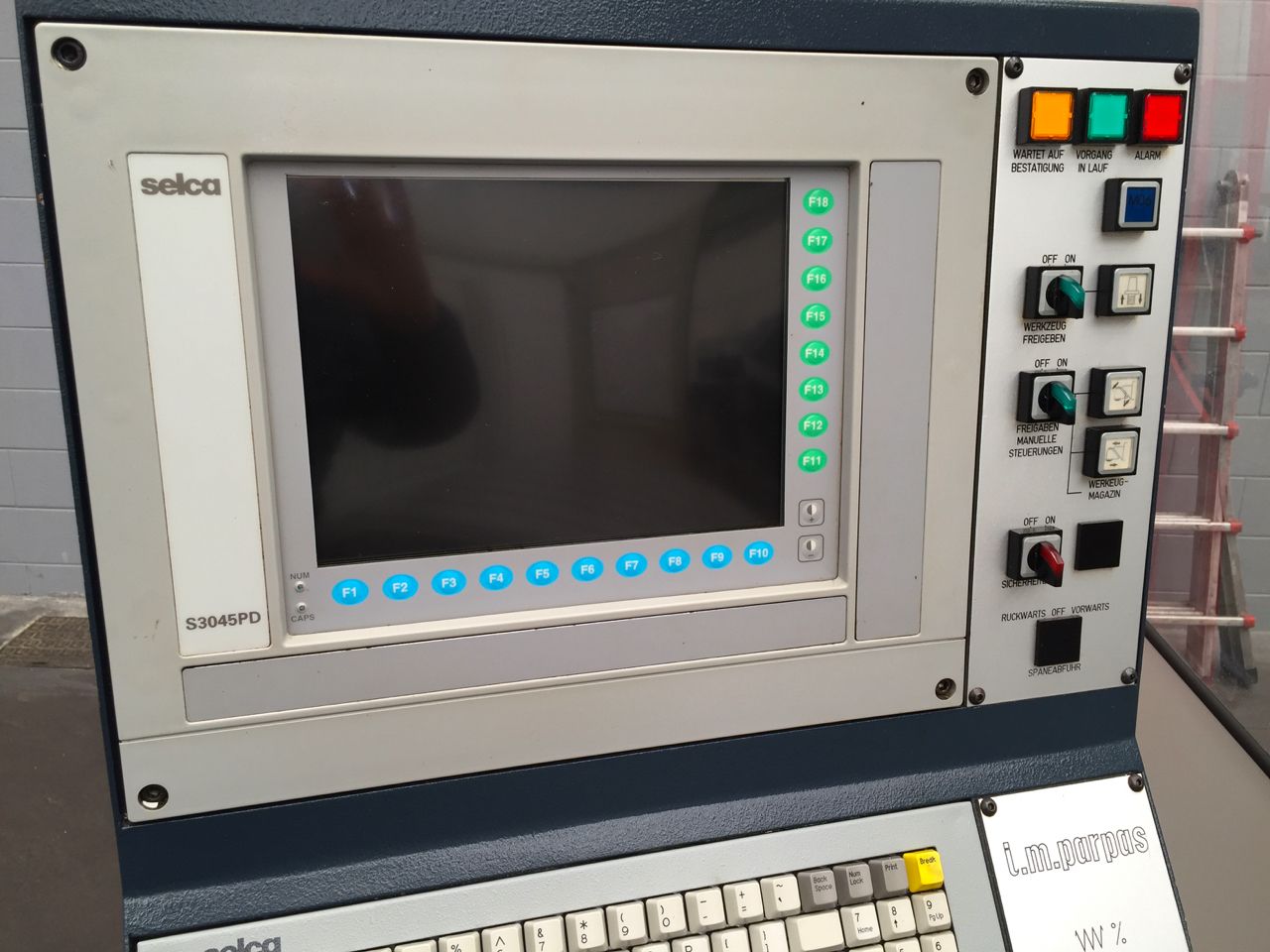

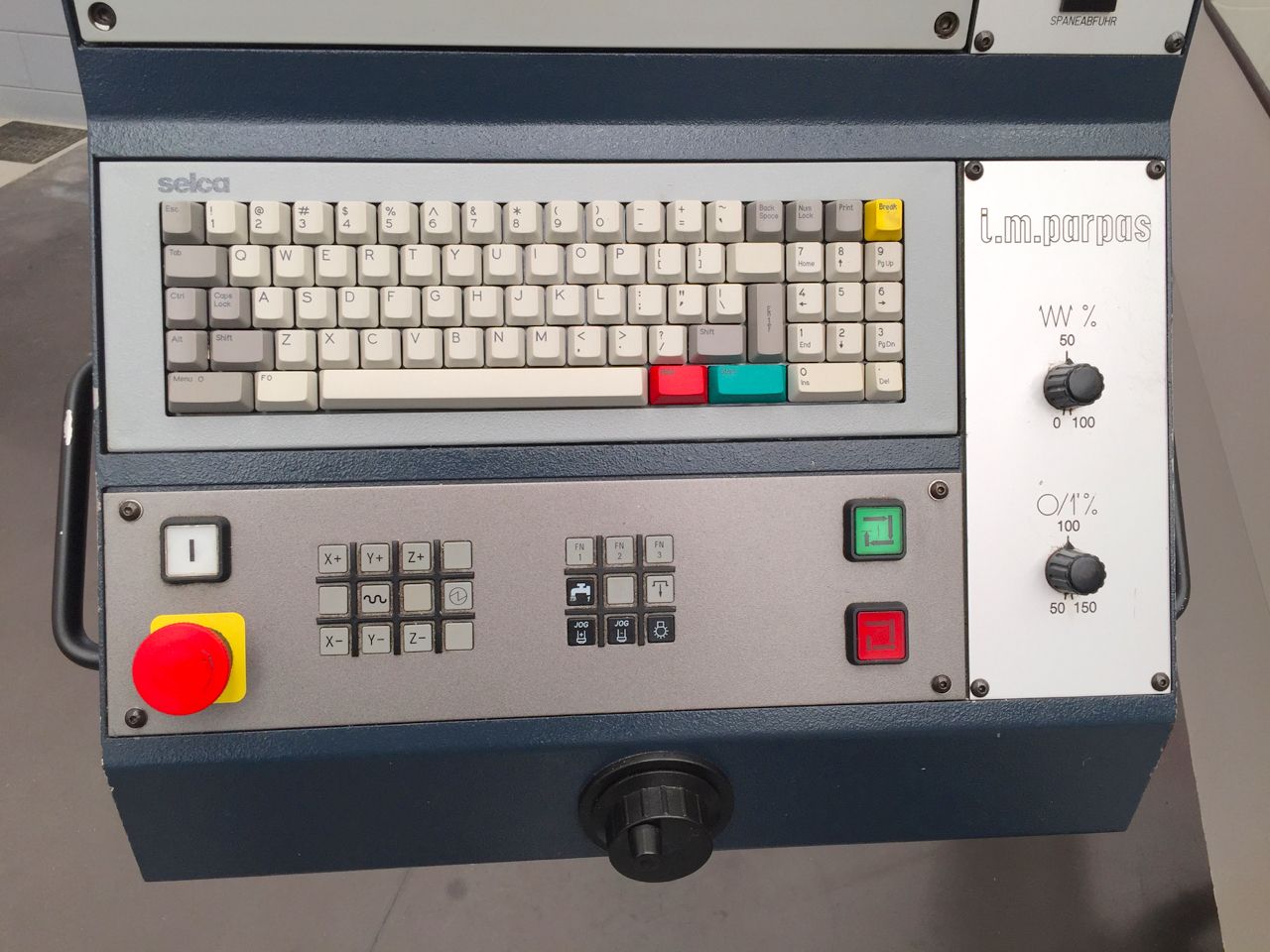

SELCA 3045PD

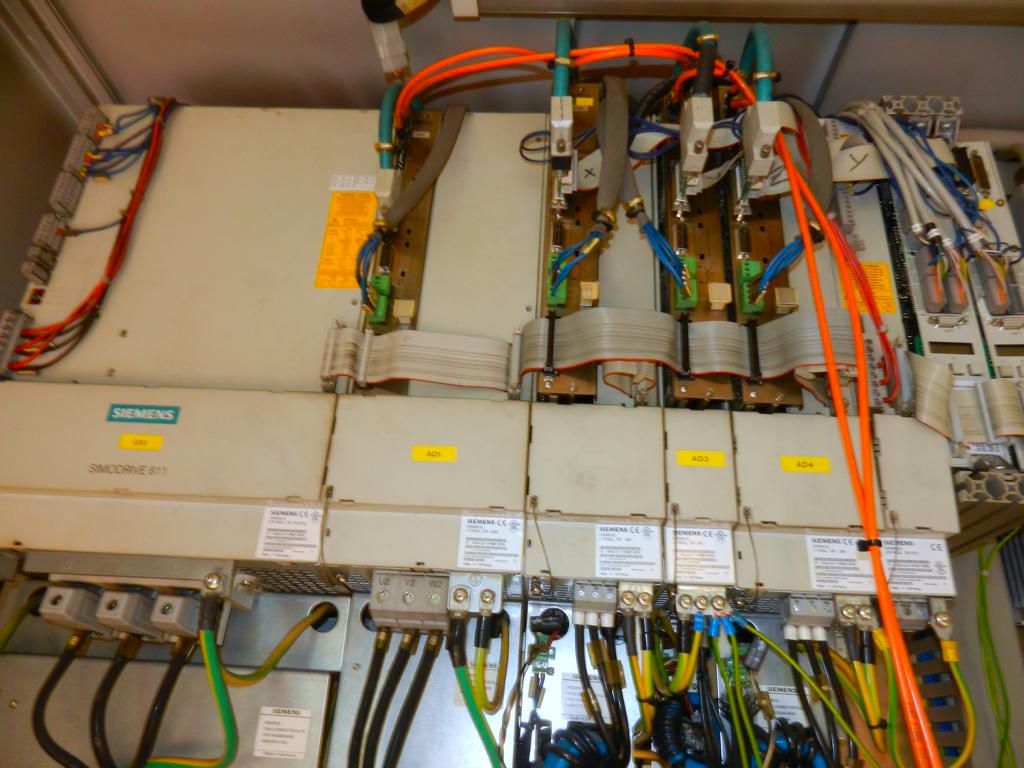

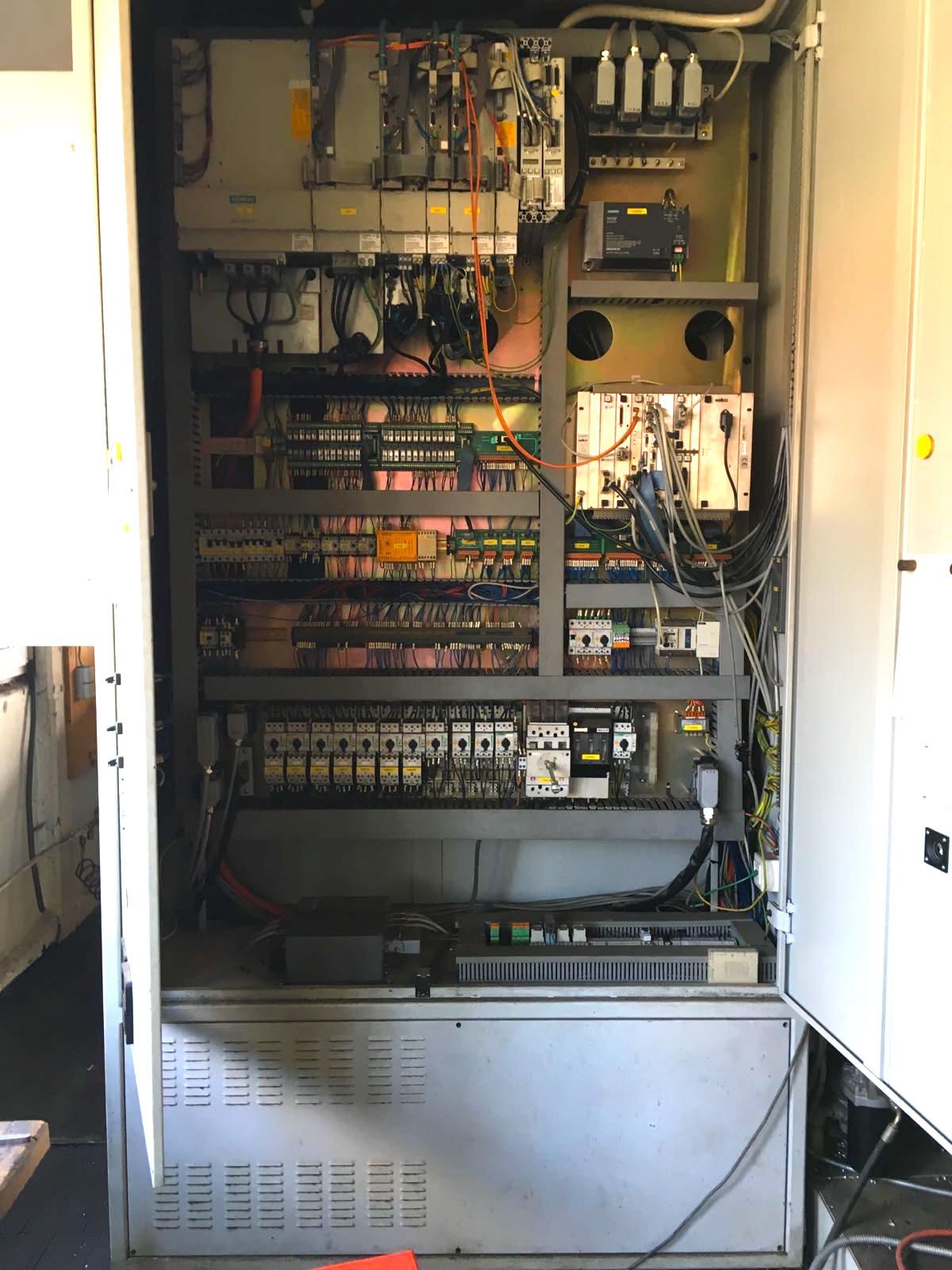

Antriebe
SIEMENS SIMODRIVE 611
VORSCHüBE
Schnell X
15 m/min590,55 ipm
Schnell Y
15 m/min590,55 ipm
Schnell Z
15 m/min590,55 ipm

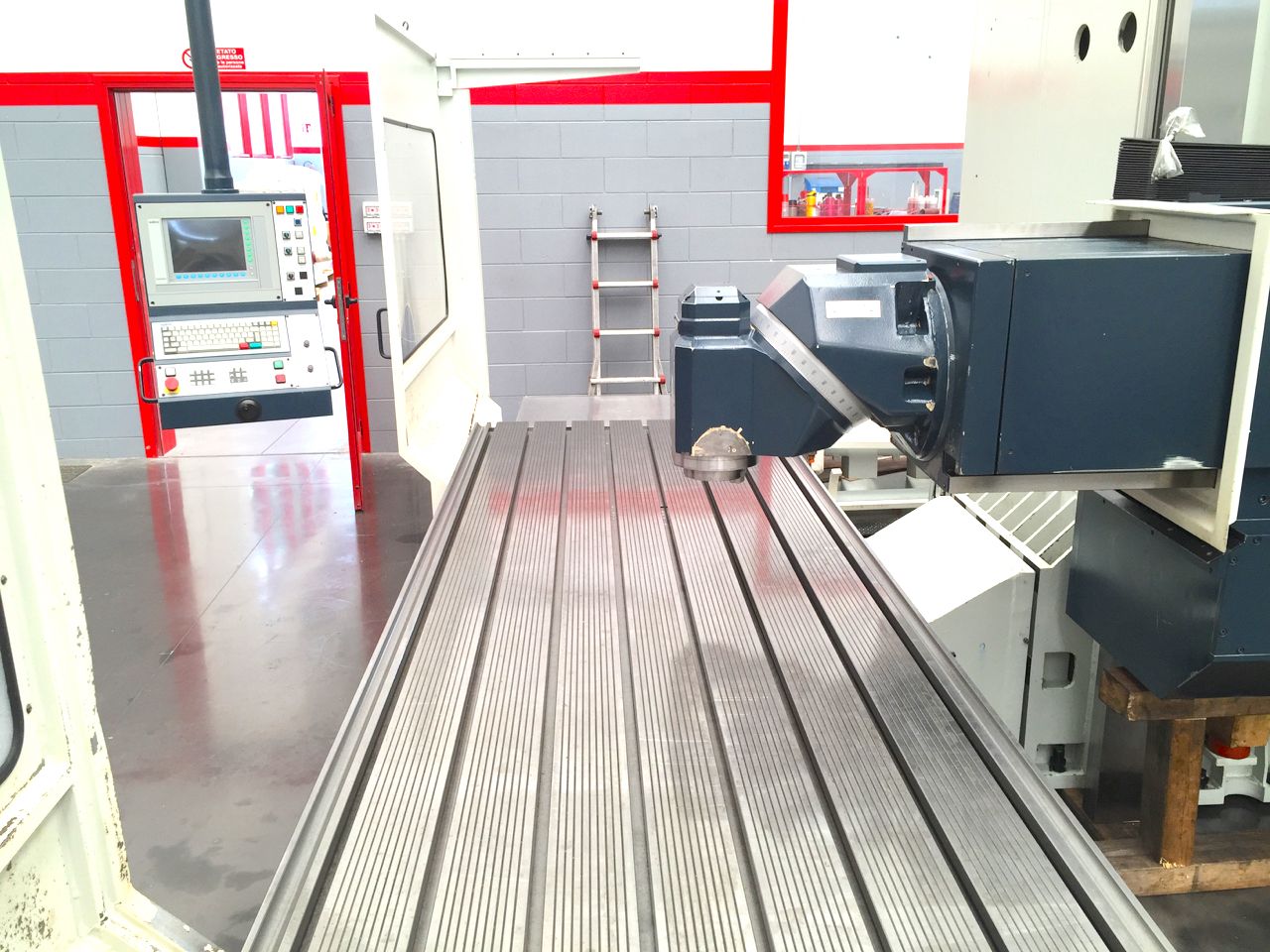

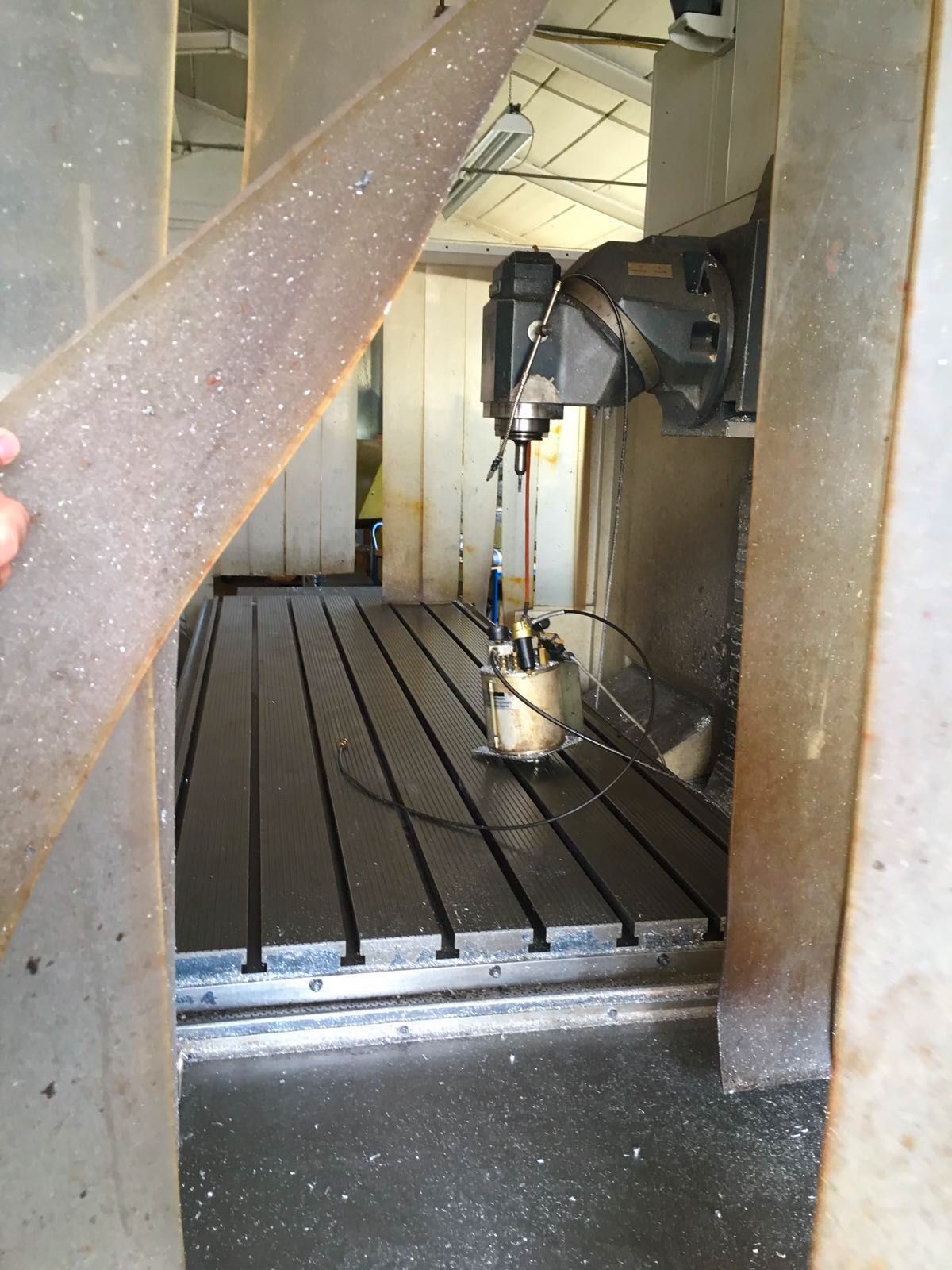

BEFESTIGUNGSEBENE
Größe (LxBxH)
2900x1000 mm114,17x39,37 in
EXTRA
Raumbedarf der Maschine
4500x4300x3000 mm177,17x169,29x118,11 in
Mitgeliefertes Zubehör

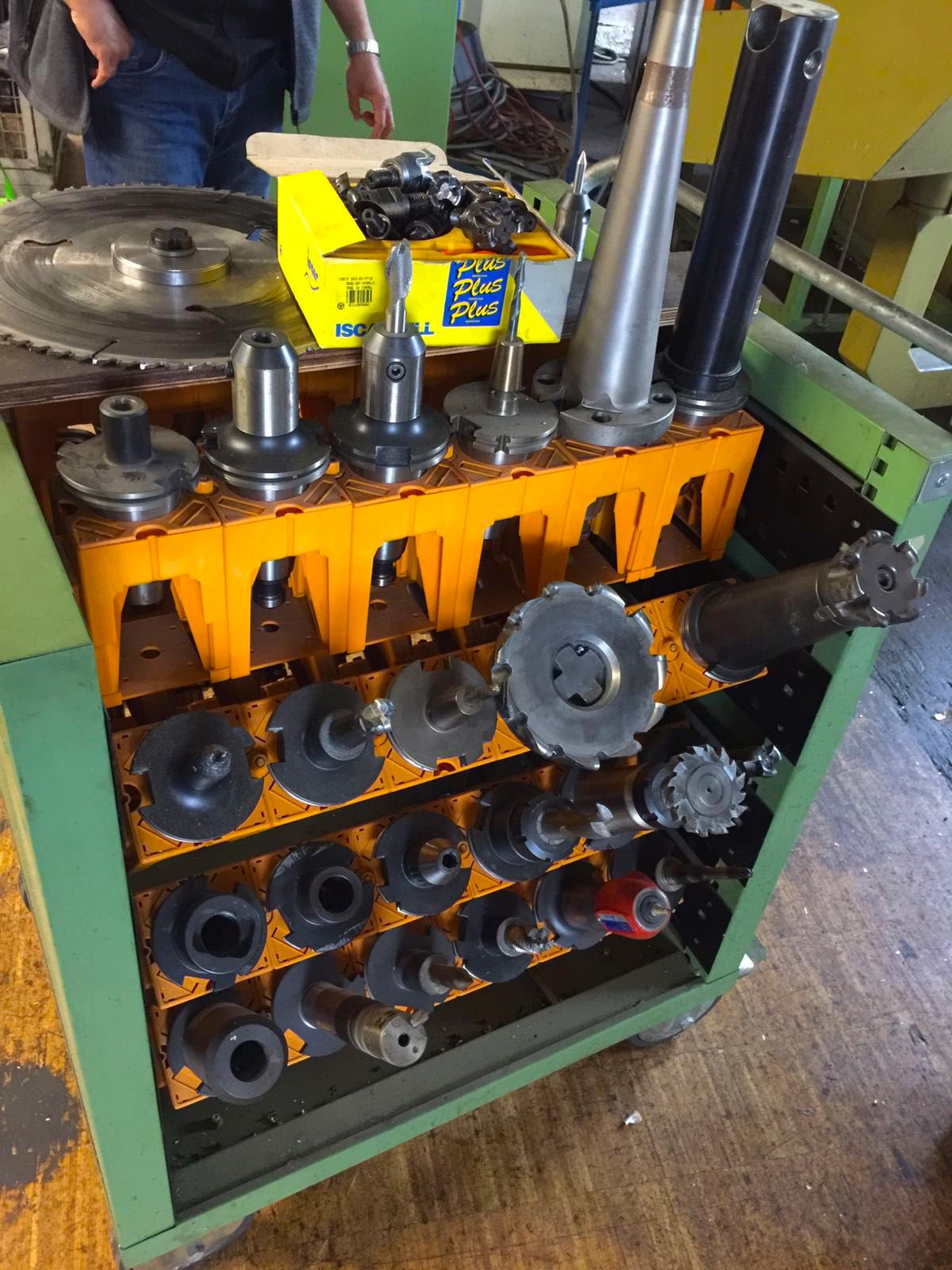

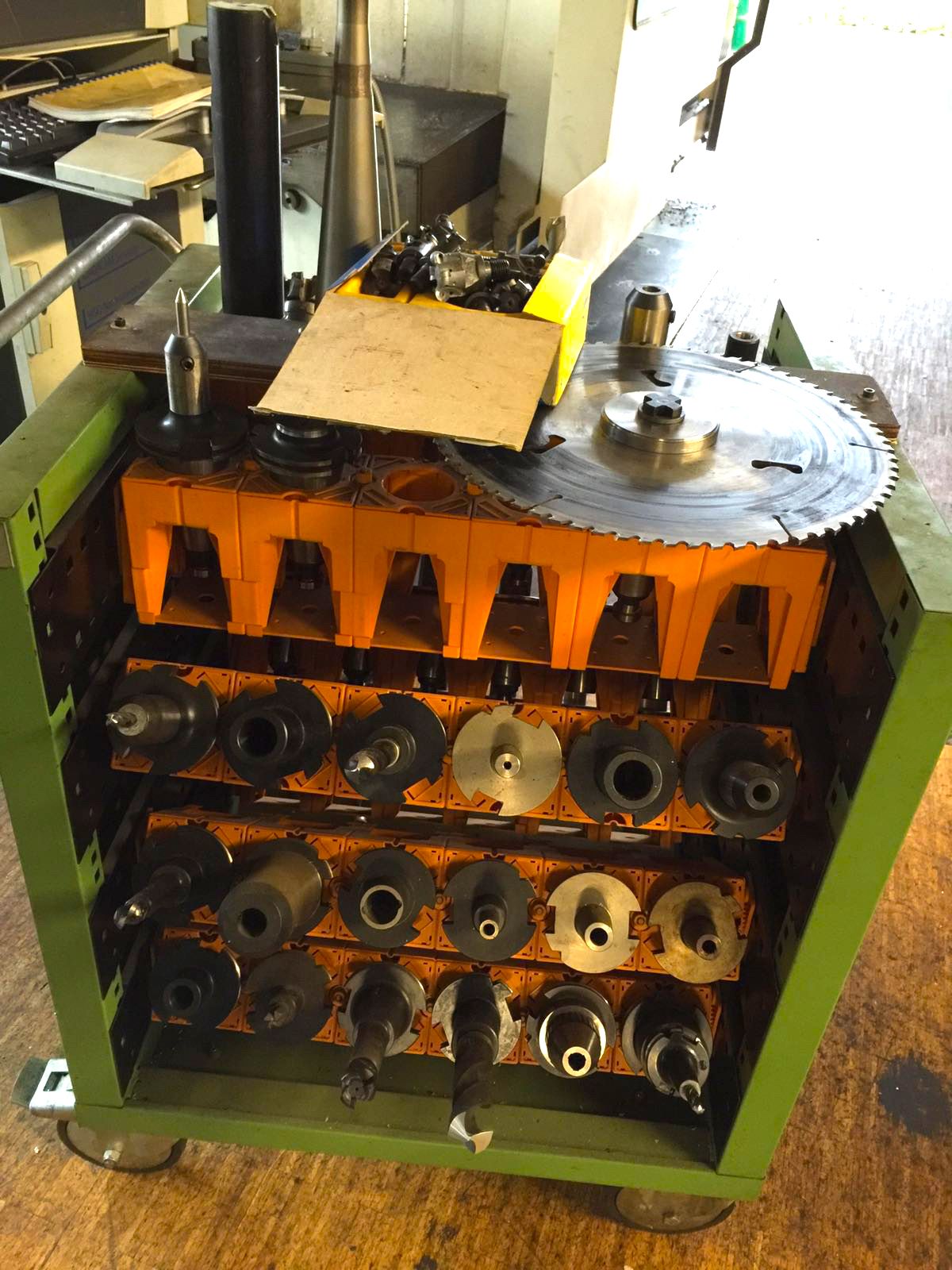

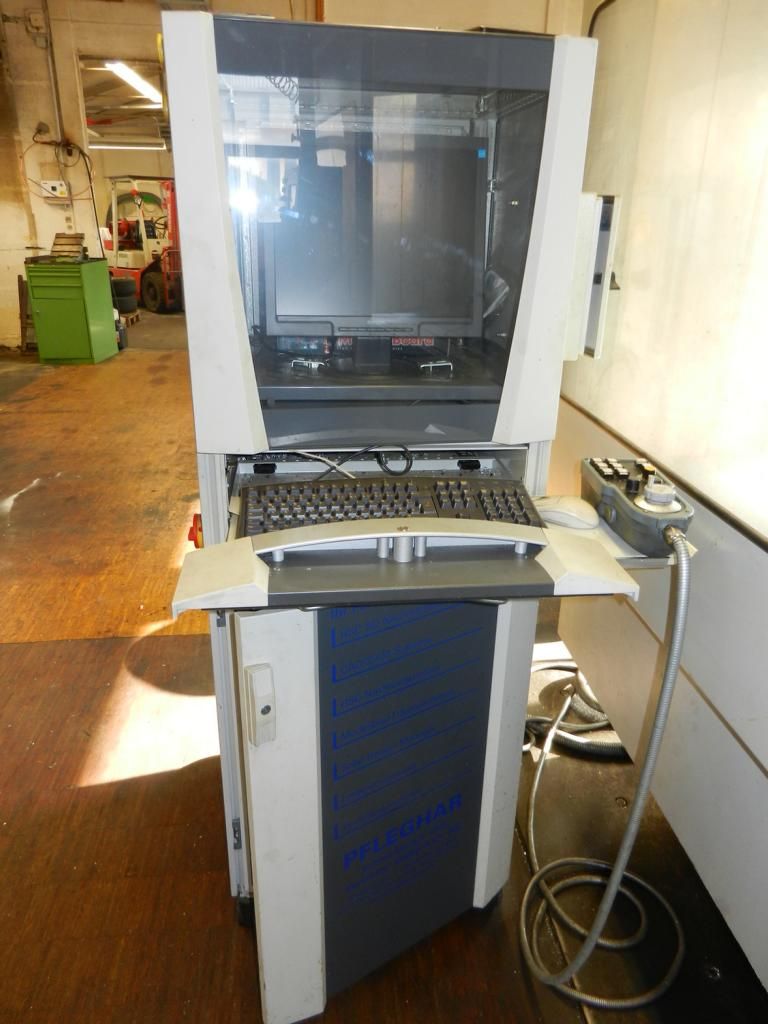

gran quantità di utensili e coni ISO50, n.1 elettromandrino FAEMAT 40.000Rpm con modulo Pfleghar High Speed
Kühlung
si
Hochdruck
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
perimetrale
Lieferbarkeit
pronta
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
