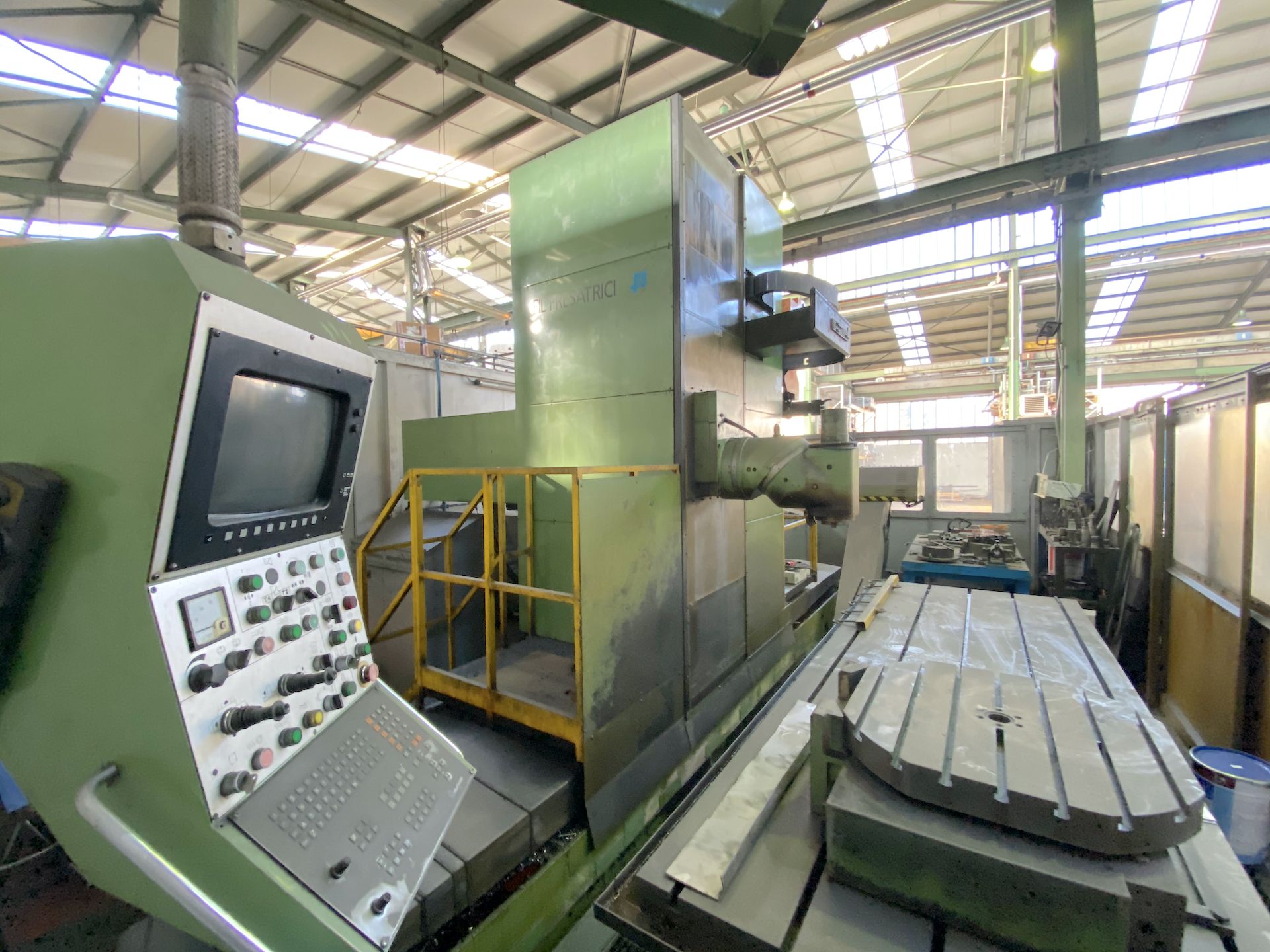

Kategorie
Fräsmachinen
Typ

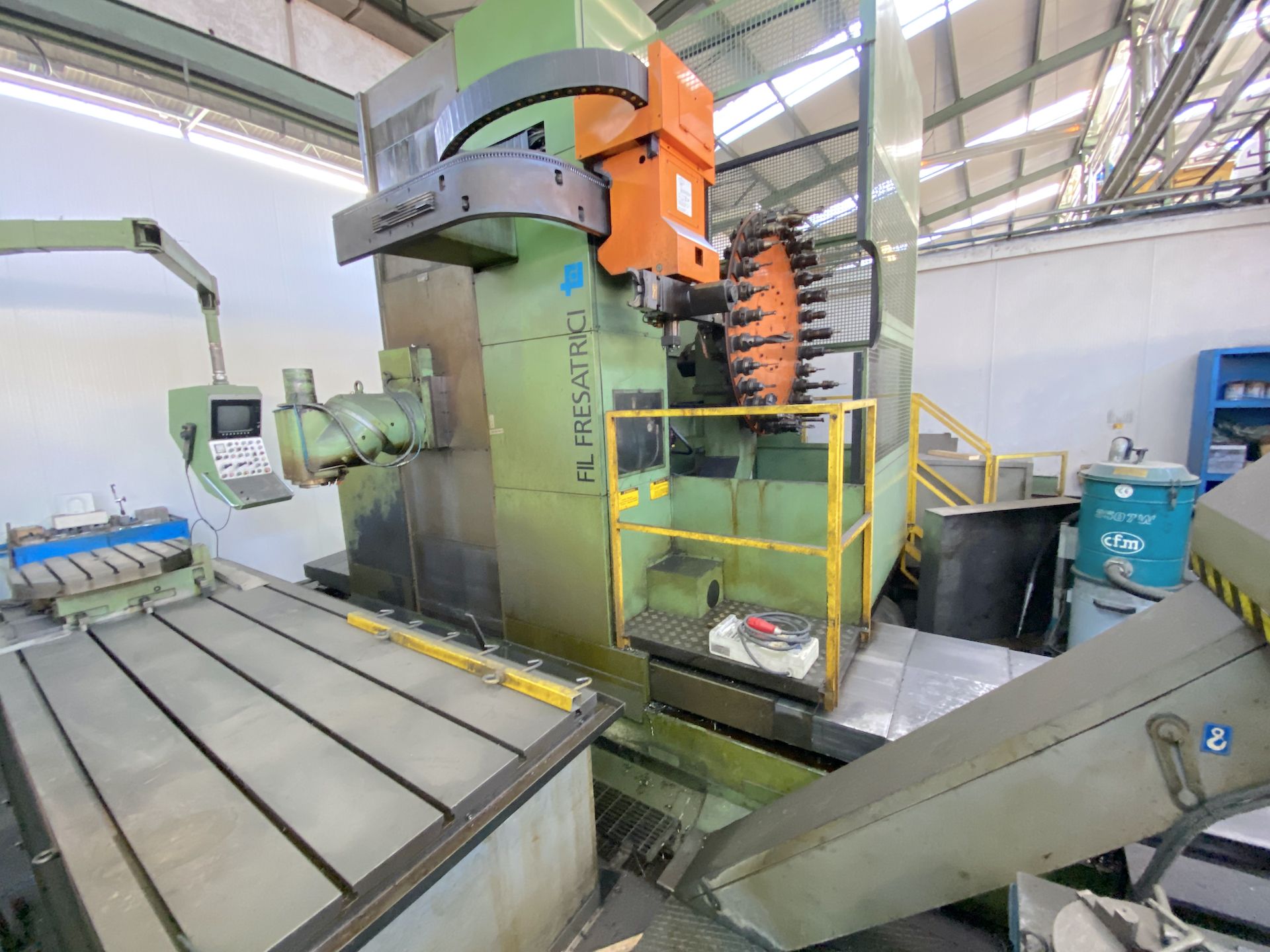

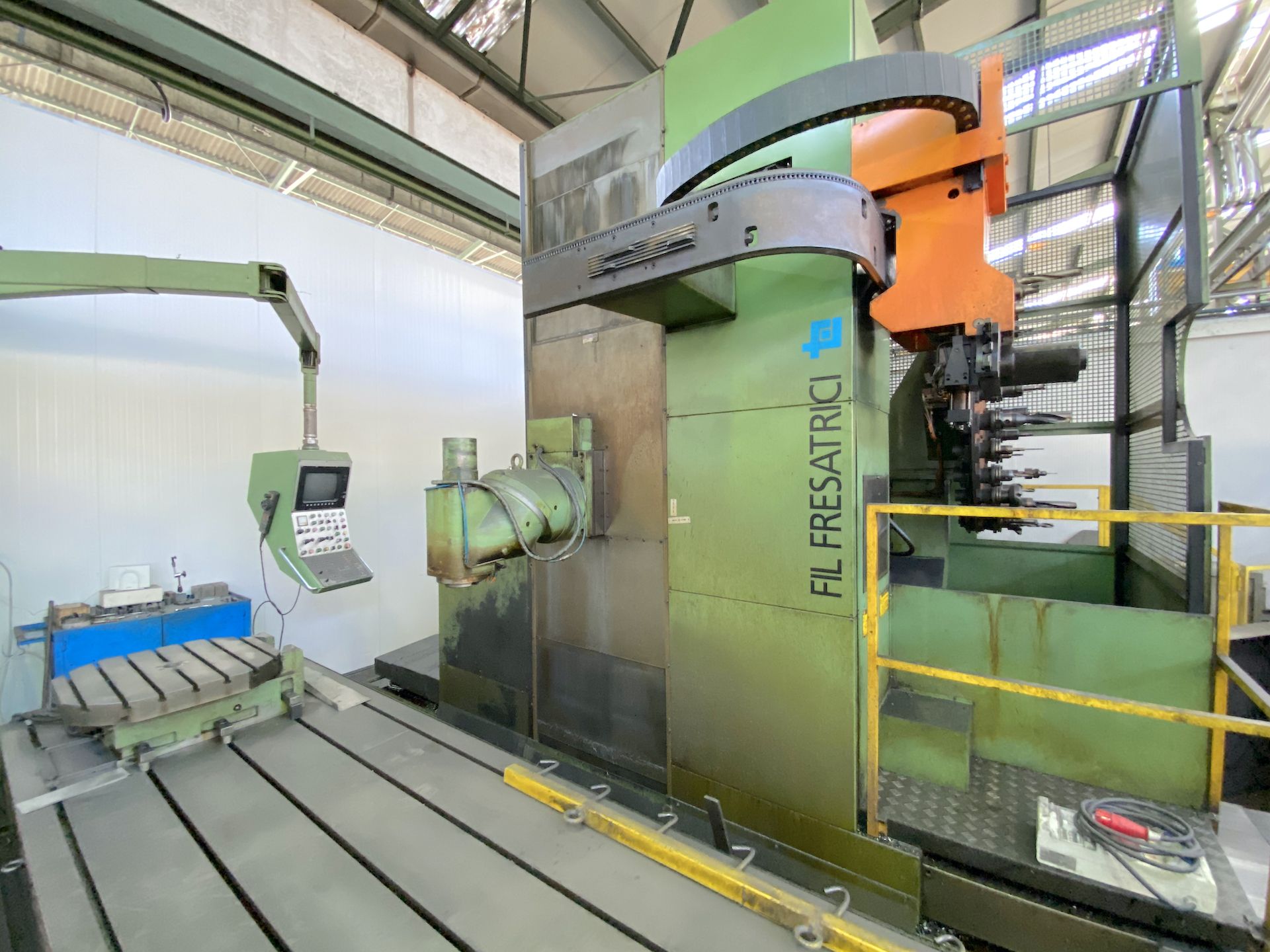

mobile Säule
Marke
Modell
FBM300
Kapazität
3000x1500x1000 mm118,11x59,06x39,37 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3000 mm118,11 in
Vertikal (Y)
1500 mm59,06 in
Quer RAM (Z)
1000 mm39,37 in
CNC
CNC

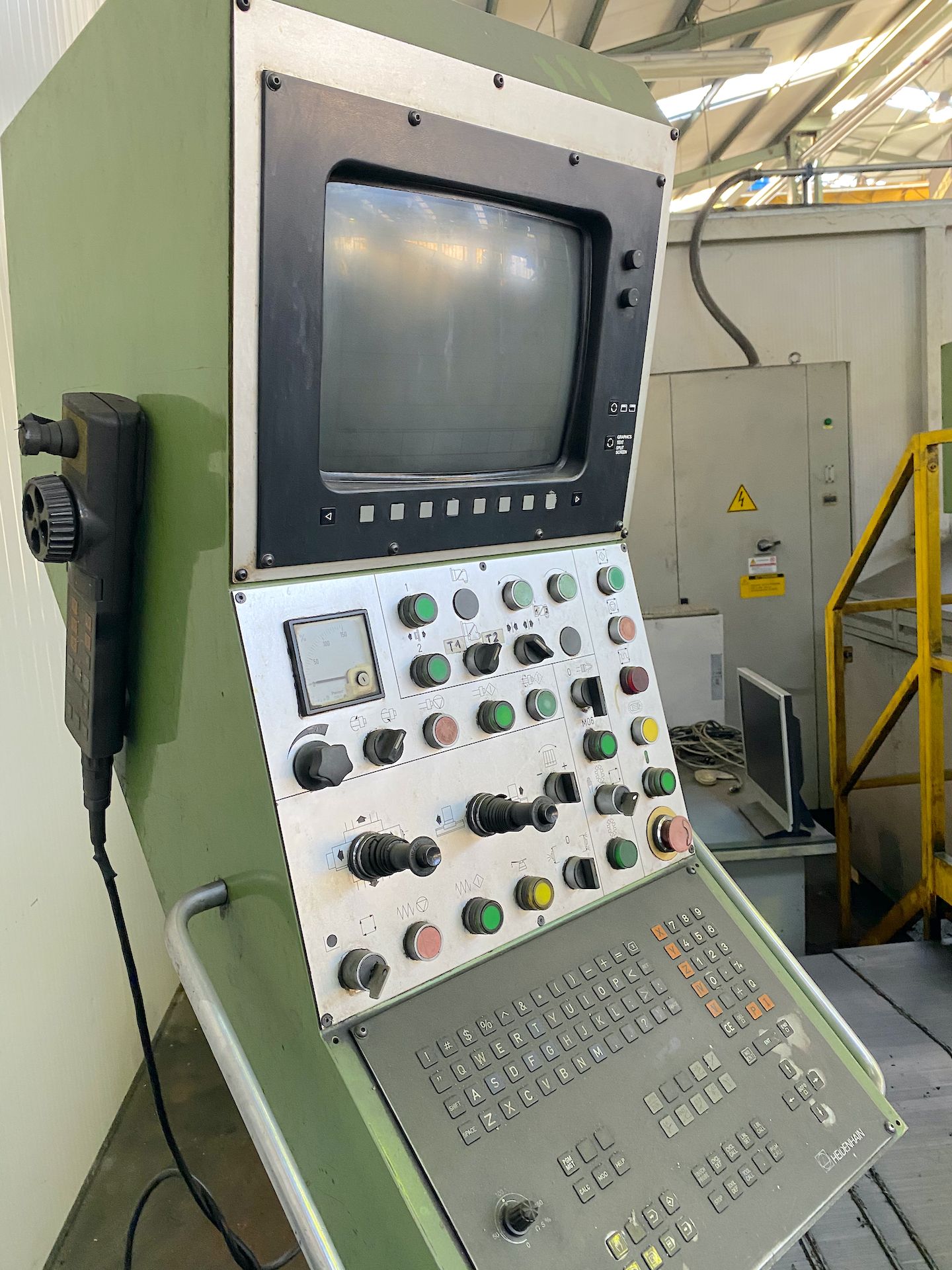

Heidenhain TNC426CA
Messsystem
Righe Ottiche

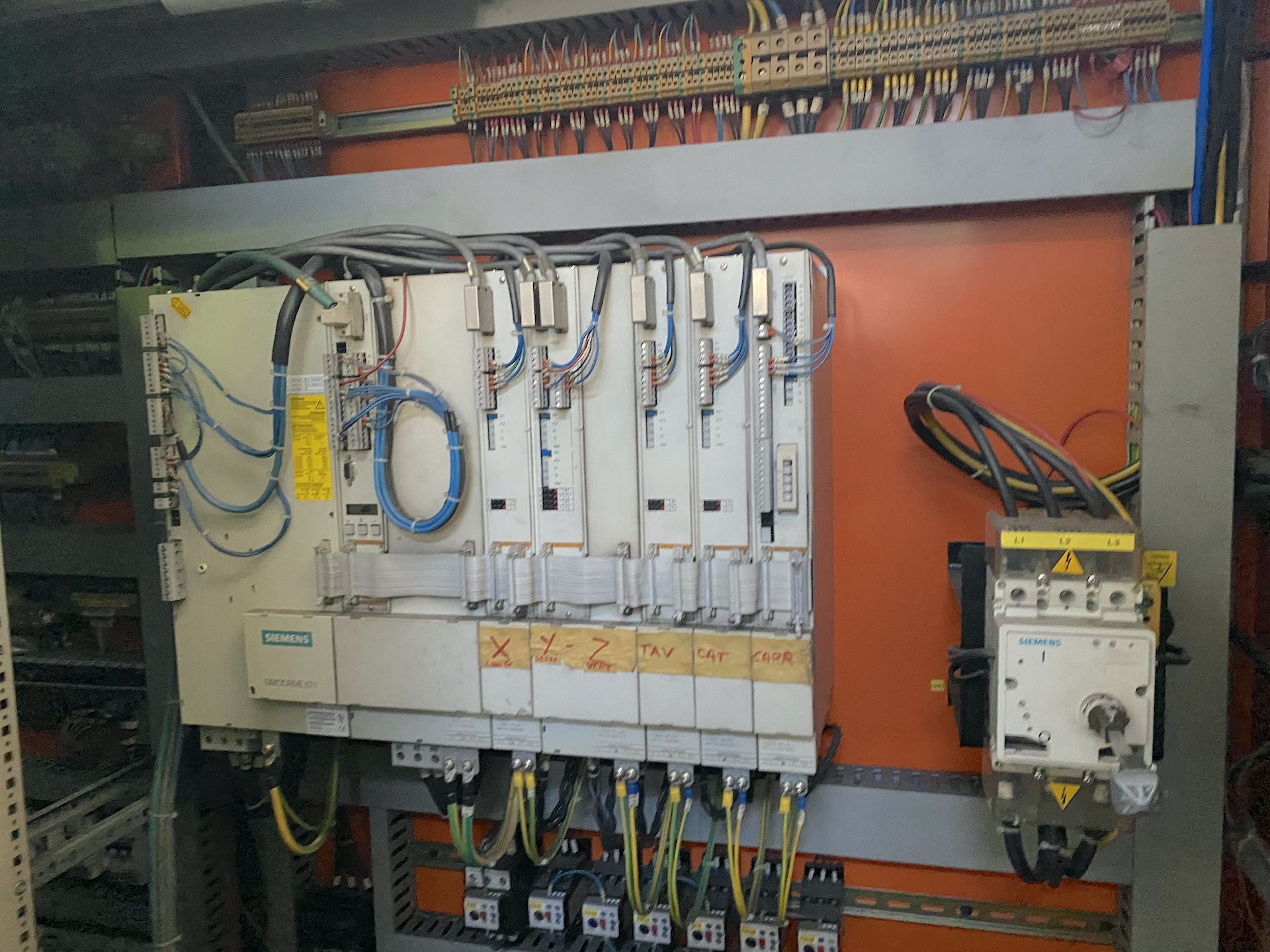

Antriebe
Siemens
Anmerkungen
Volantino Heidenhain HR332 remoto, predisposizione cicli per lavoro in pendolare
SPINDEL
Leistung der Spindel
33 Kw
Drehgeschwindigkeit
3000 Rpm
Aufnahme
ISO 50
Umschaltung
ZF 10-200Rpm / 200-3000Rpm
VORSCHüBE
Schnell X
10 m/min393,70 ipm
X
5-10 m/min196,85-393,70 ipm
Y
5-10 m/min196,85-393,70 ipm
Z
5-10 m/min196,85-393,70 ipm
Schnell Y
10 m/min393,70 ipm
Schnell Z
10 m/min393,70 ipm

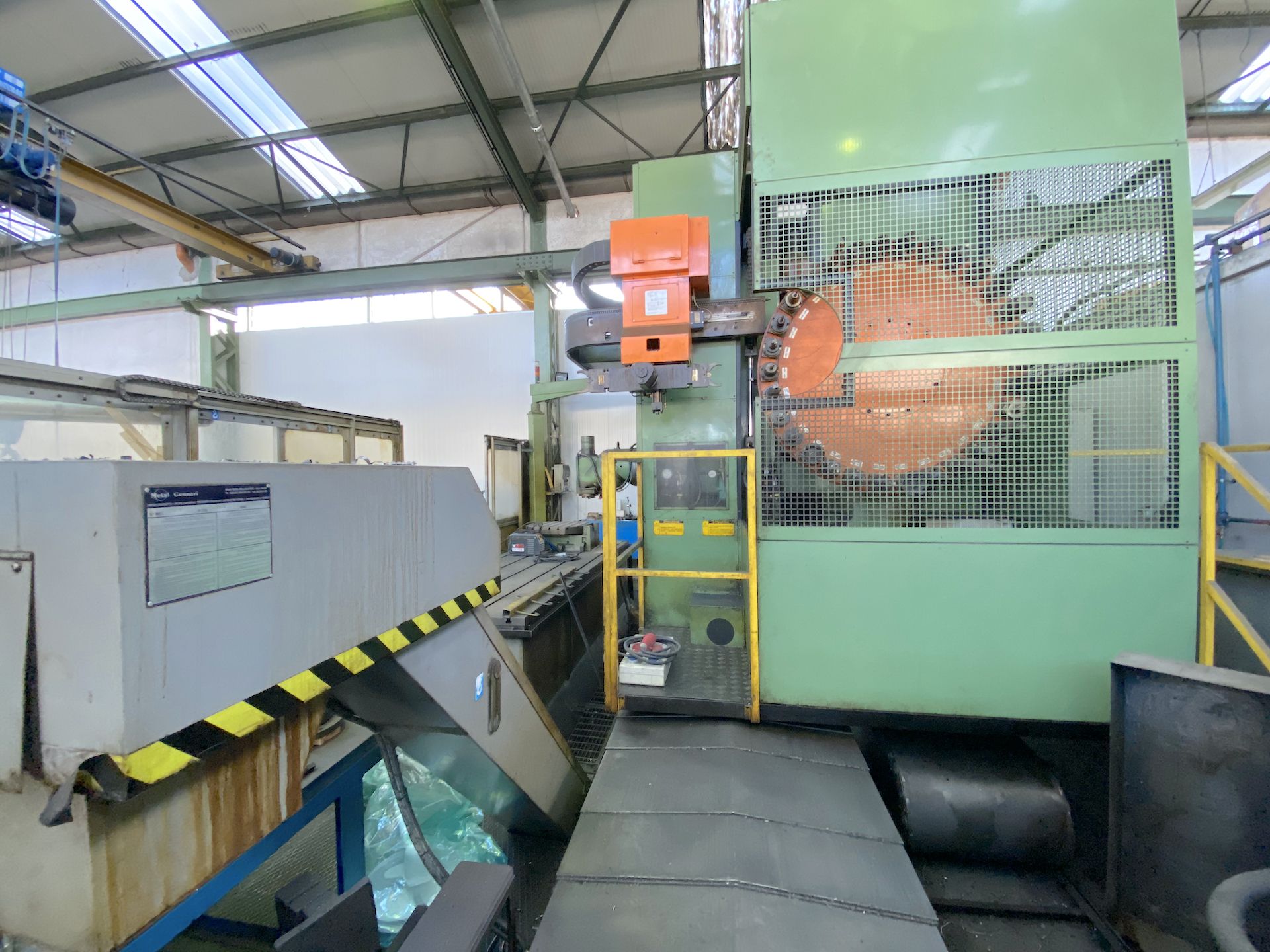

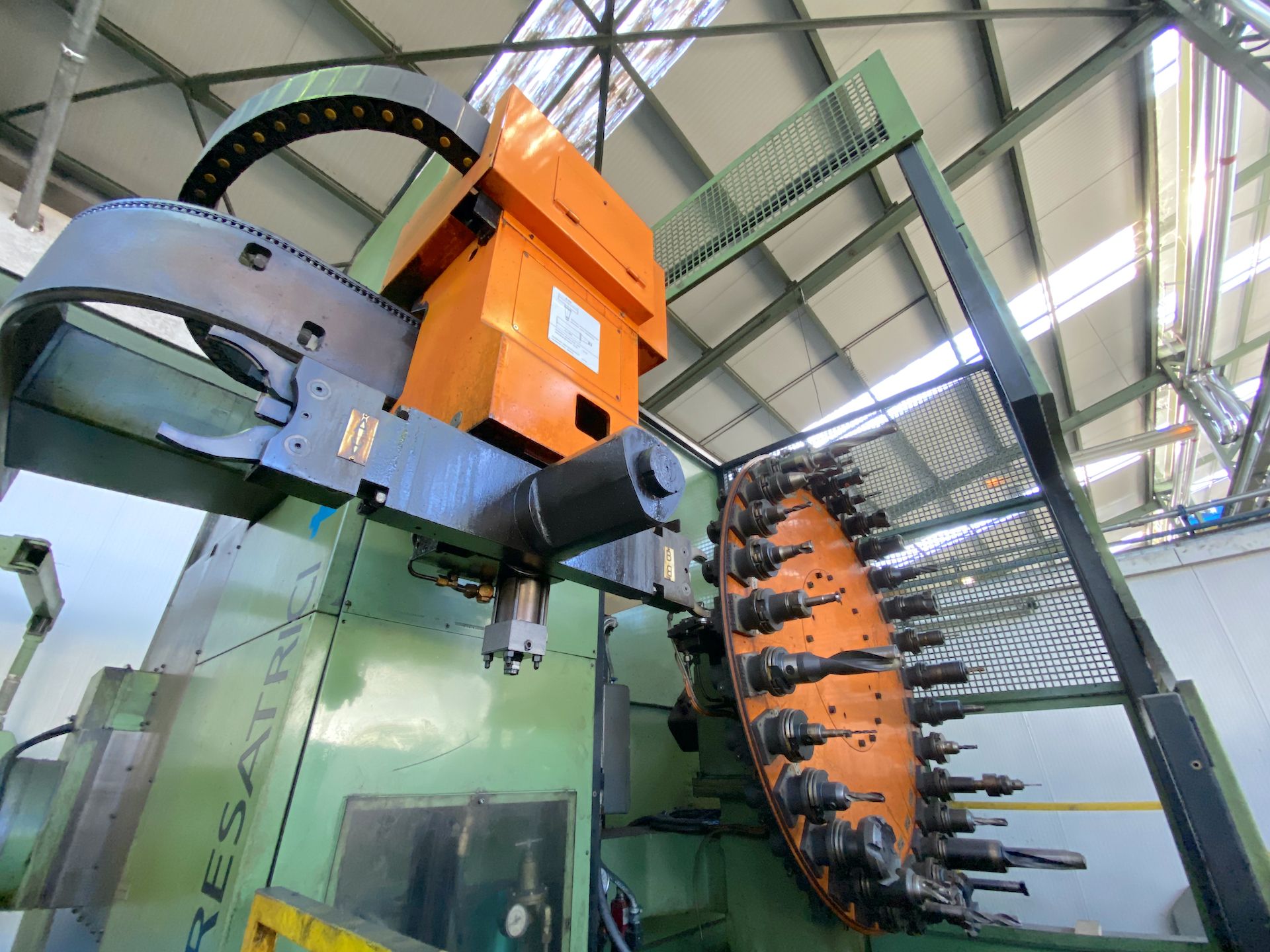

ATC
Plätze
30
Max. Durchm. Werkzeug
120 mm4,72 in
Max. Länge Werkzeug
500 mm19,69 in
Max. Gewicht Werkzeug
25 Kg
Position
Orizzontale/Verticale
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
400 mm15,75 in
Werkzeugaufnahme
ISO50 DIN69871

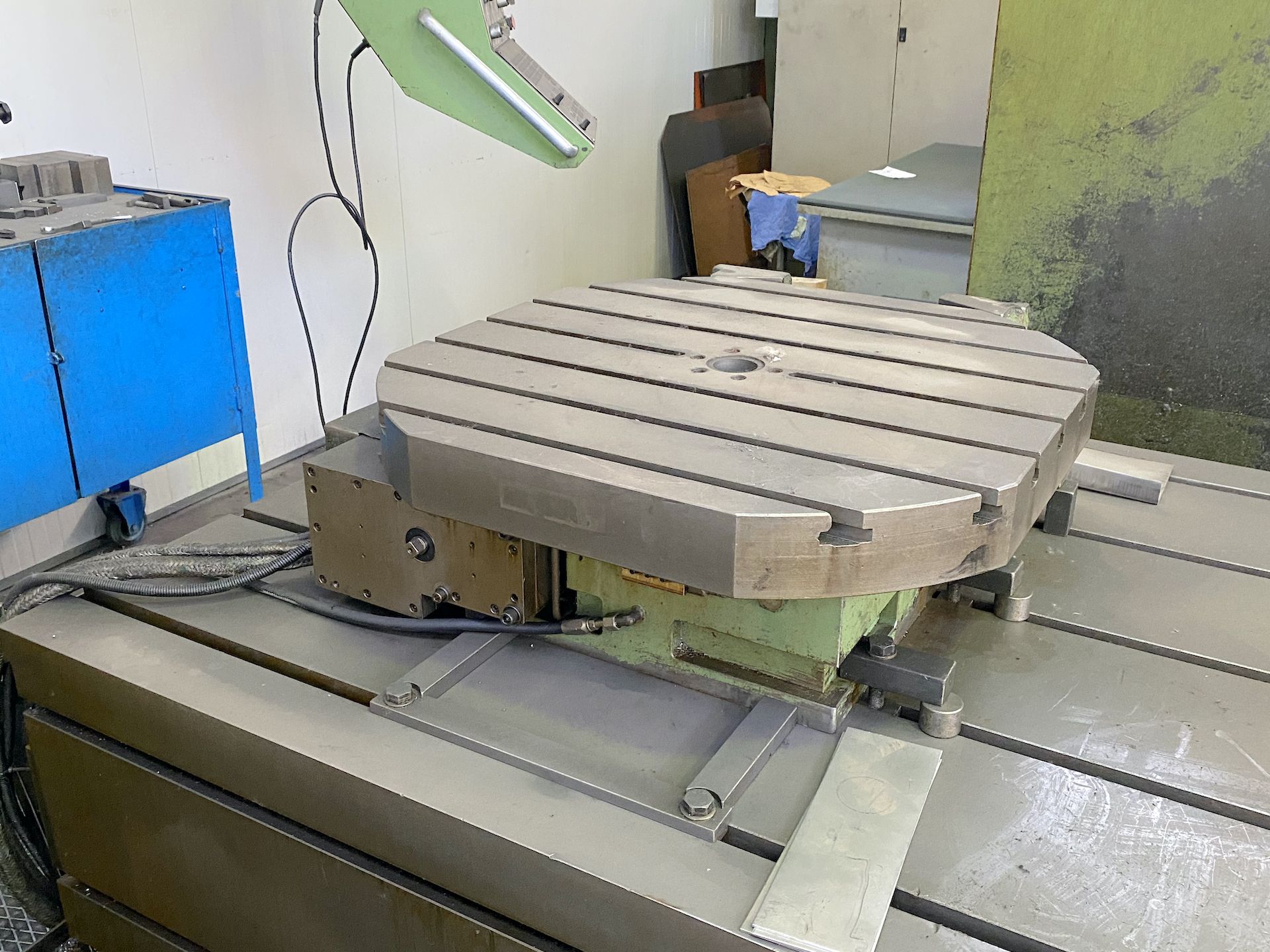

TISCH 1
Fläche
700x700xh278 mm27,56x27,56xh10,94 in
Kapazität
3500 Kg
Auflösung (Achse B)
360000 °
Drehgeschwindigkeit
10 Rpm o °/min
Anmerkungen
ENCODER HAIDENHAIN,POSSIBILITA’ MONTAGGIO VERTICALE/ORIZZONTALEMOTORE SIEMENS,ROTAZIONE CONTROLLATA CNC,5 CAVE A T 18MM H8
Lieferbar auf Anfrage
Ja

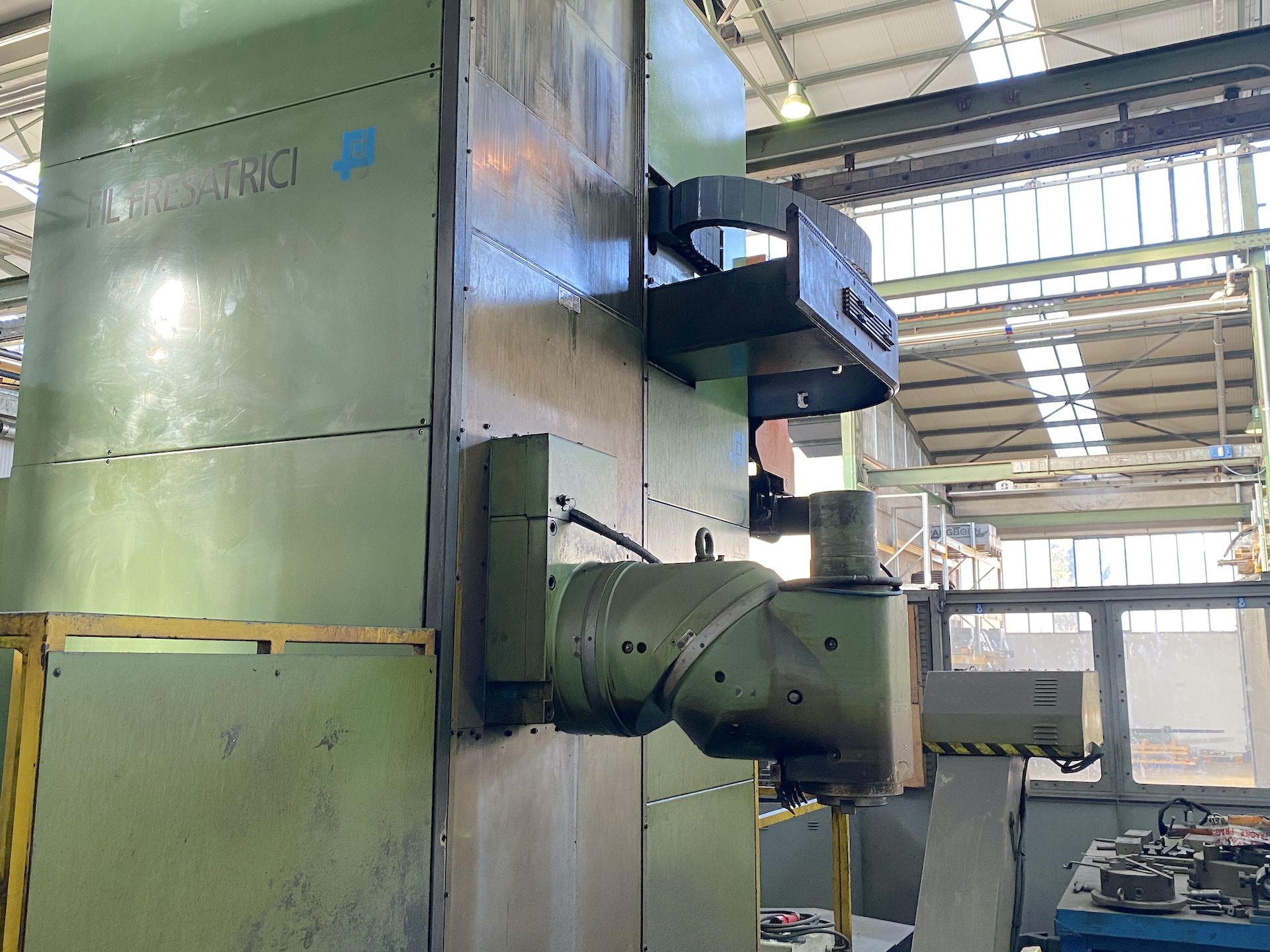

SPINDELSTOCK 1
Spindelaufnahme
ISO 50
Typ
BIROTATIVA AUTOMATICA
Achse A
2,5 °
Achse C
2,5 °
Max. Geschwindigkeit
3000 Rpm
Max. Leistung
33 Kw
Kühlmittel
INTERNO 30lt/min
BEFESTIGUNGSEBENE
Größe (LxBxH)
3500x1200x800 mm137,80x47,24x31,50 in
Kapazität
25000 Kg/mq
Anzahl T-Nuten
5x22mm H8
EXTRA
Mitgeliefertes Zubehör
Tavola girevole controllata in continuo, volantino remotato CNC, Carenatura perimetrale
Hochdruck
Si, 30lt/min, vasca da 300litri
Filtersystem
Si
Abdeckung
SI
Späneförderer
SI
Lieferbarkeit
PRONTA
CE-Kennzeichnung
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Werkstücktaster
Heidenhain TS220
