Kategorie
Fräsmachinen
Typ
mobile Säule
Marke
Modell

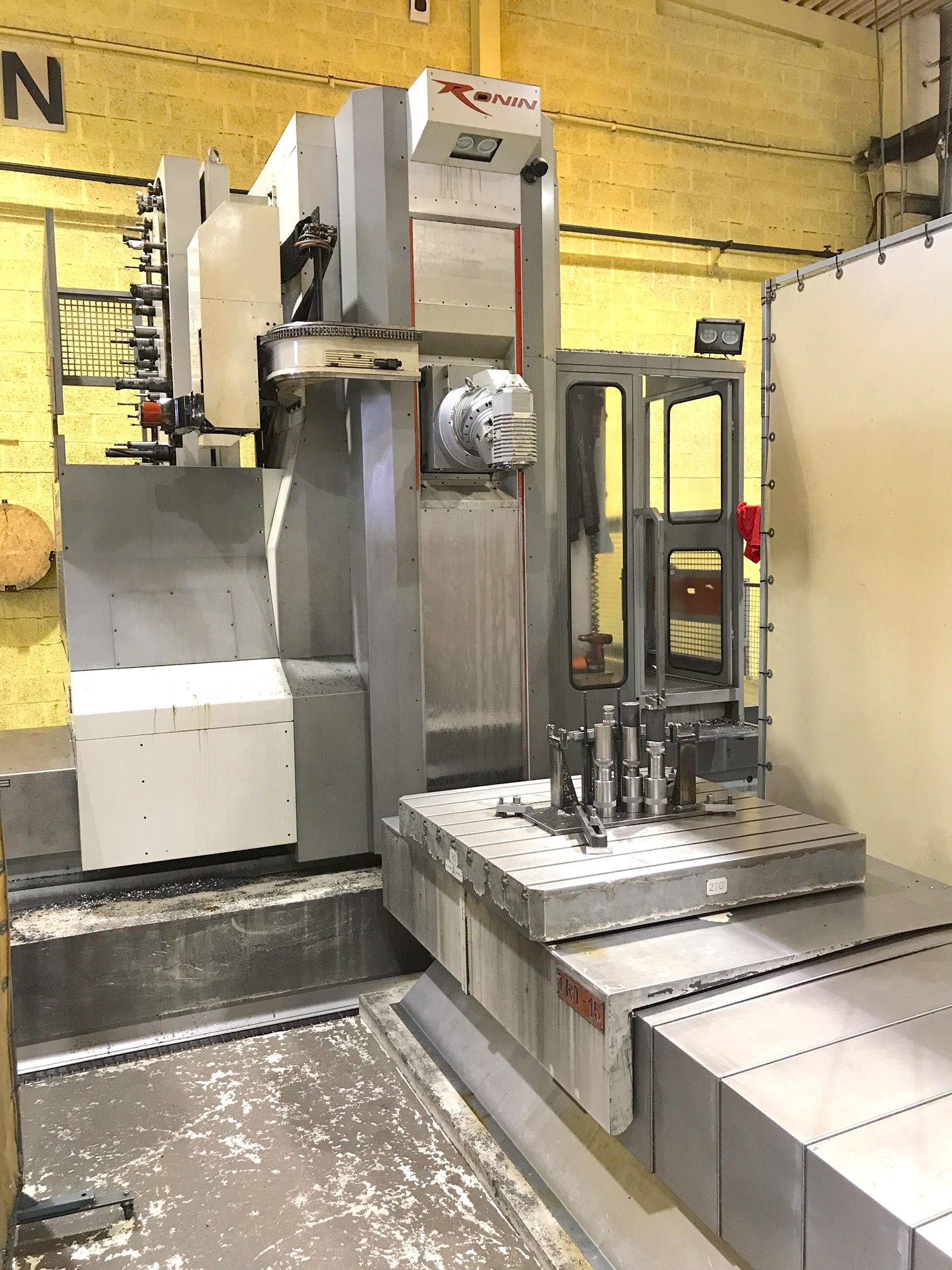

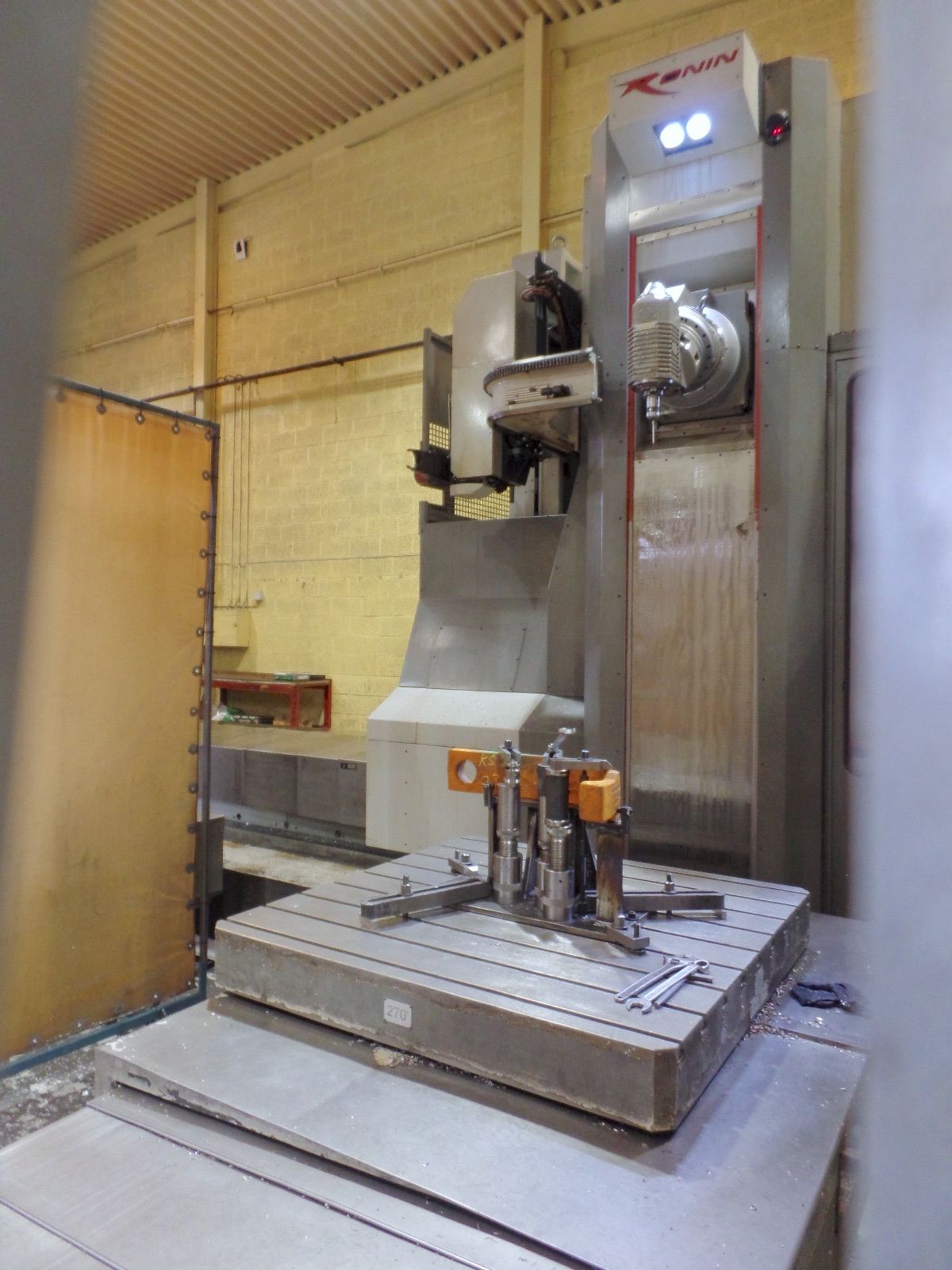

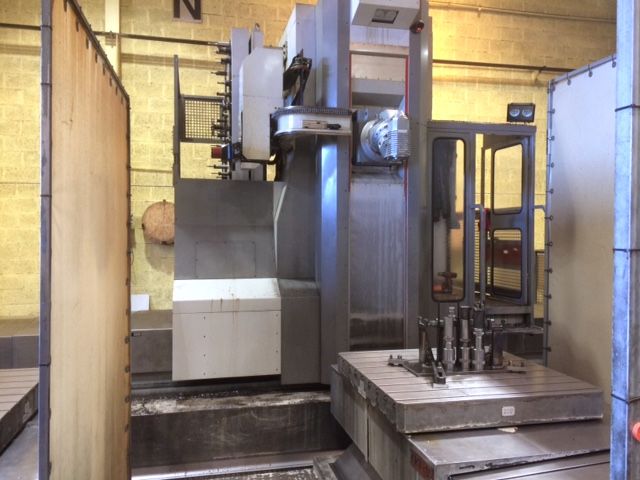

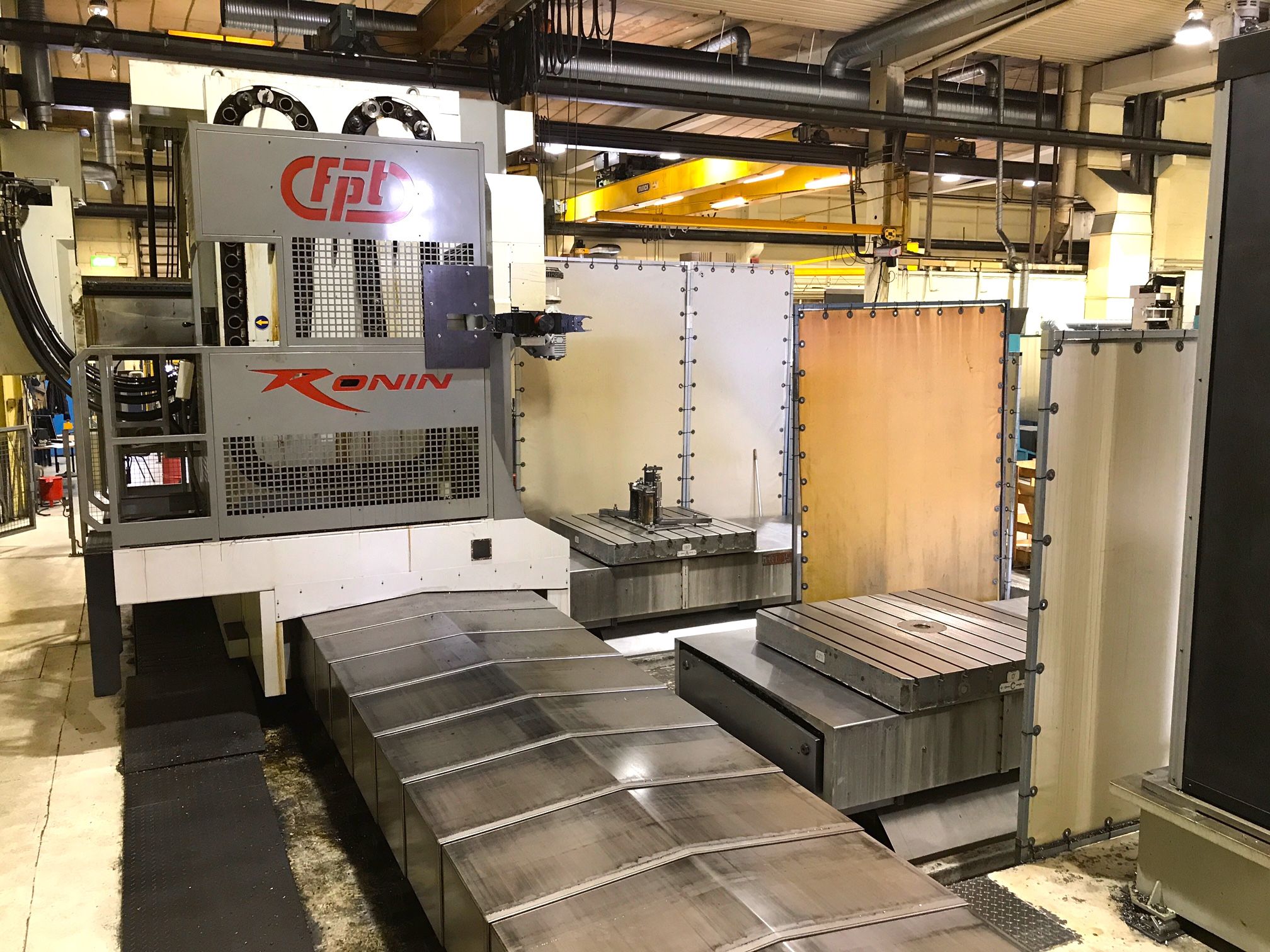

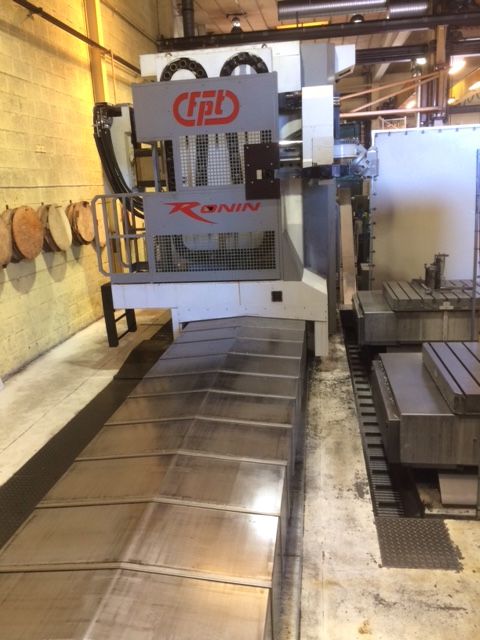

RONIN M80
Kapazität
8000x2000x1500 mm314,96x78,74x59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
8000 mm314,96 in
Vertikal (Y)
2000 mm78,74 in
Quer RAM (Z)
1500 mm59,06 in
Tisch (V)
1500 mm59,06 in
Tisch 2 (V2)
1500 mm59,06 in

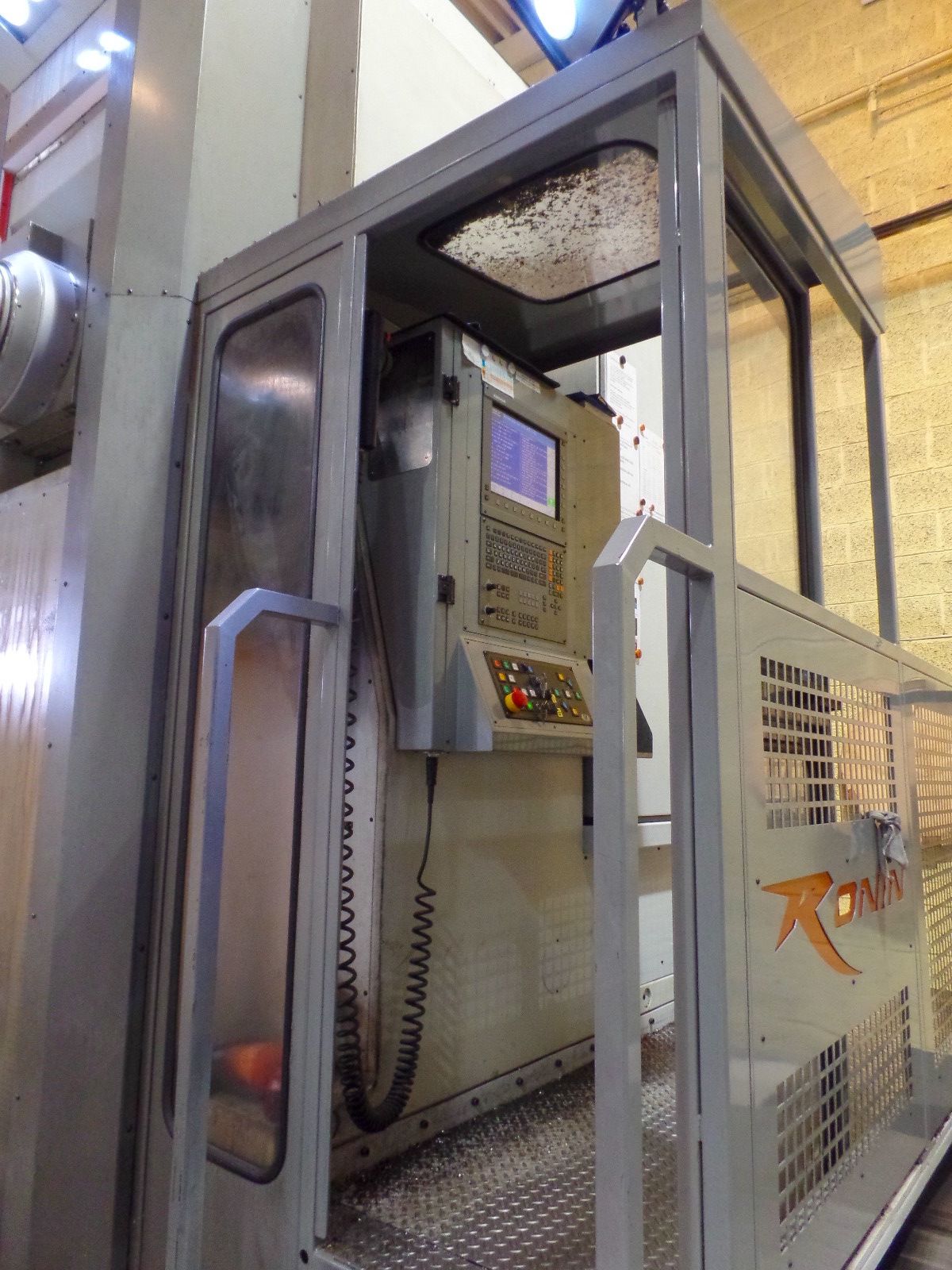

CNC
CNC

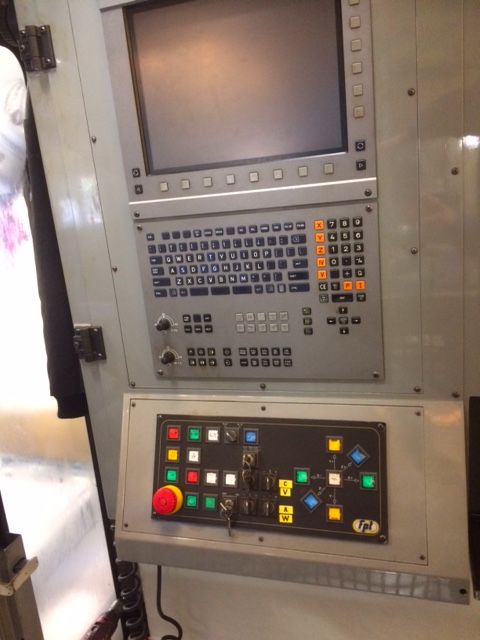

Heidenhain iTNC530 SP + HR410 Handwheel
Messsystem
Righe ottiche pressurizzate Heidenhain
Antriebe
SIEMENS
SPINDEL
Leistung der Spindel
49 Kw
Drehgeschwindigkeit
400-5000 Rpm
Drehmoment
1180 Nm
Aufnahme
ISO50 DIN69871
VORSCHüBE
Schnell X
35 m/min1.377,95 ipm
Schnell Y
35 m/min1.377,95 ipm
Schnell Z
35 m/min1.377,95 ipm
Schnell V
12 m/min472,44 ipm
V
4 m/min157,48 ipm

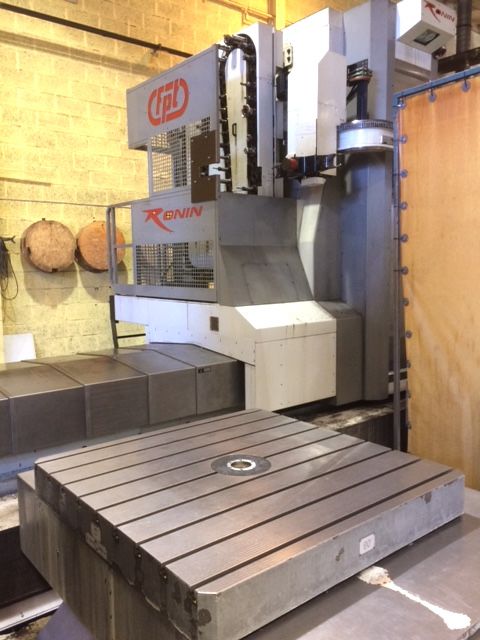

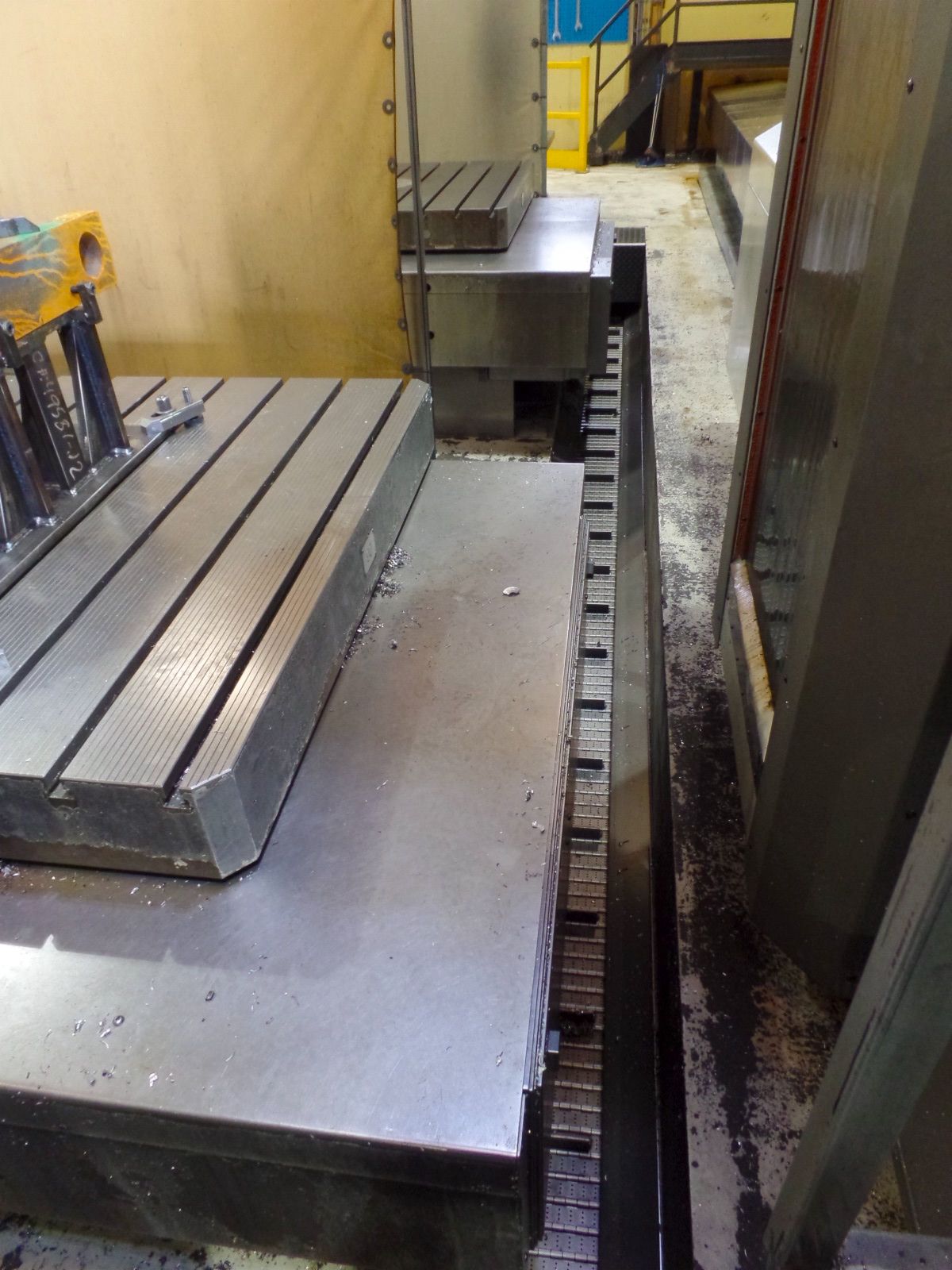

TISCH 1
Fläche
1500x1500 mm59,06x59,06 in
Verfahren
1500 mm59,06 in
Auflösung (Achse B)
0,0005 °
Kapazität
15.000 Kg
Halterung
Hydrostatic
Drehgeschwindigkeit
1,5 Rpm o °/min
TISCH 2
Lieferbar auf Anfrage
Nein
Fläche
1500x1500 mm59,06x59,06 in
Verfahren
1500 mm59,06 in
Auflösung (Achse B)
0,0005 °
Kapazität
15.000 Kg
Drehgeschwindigkeit
1,5 Rpm o °/min
AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
3

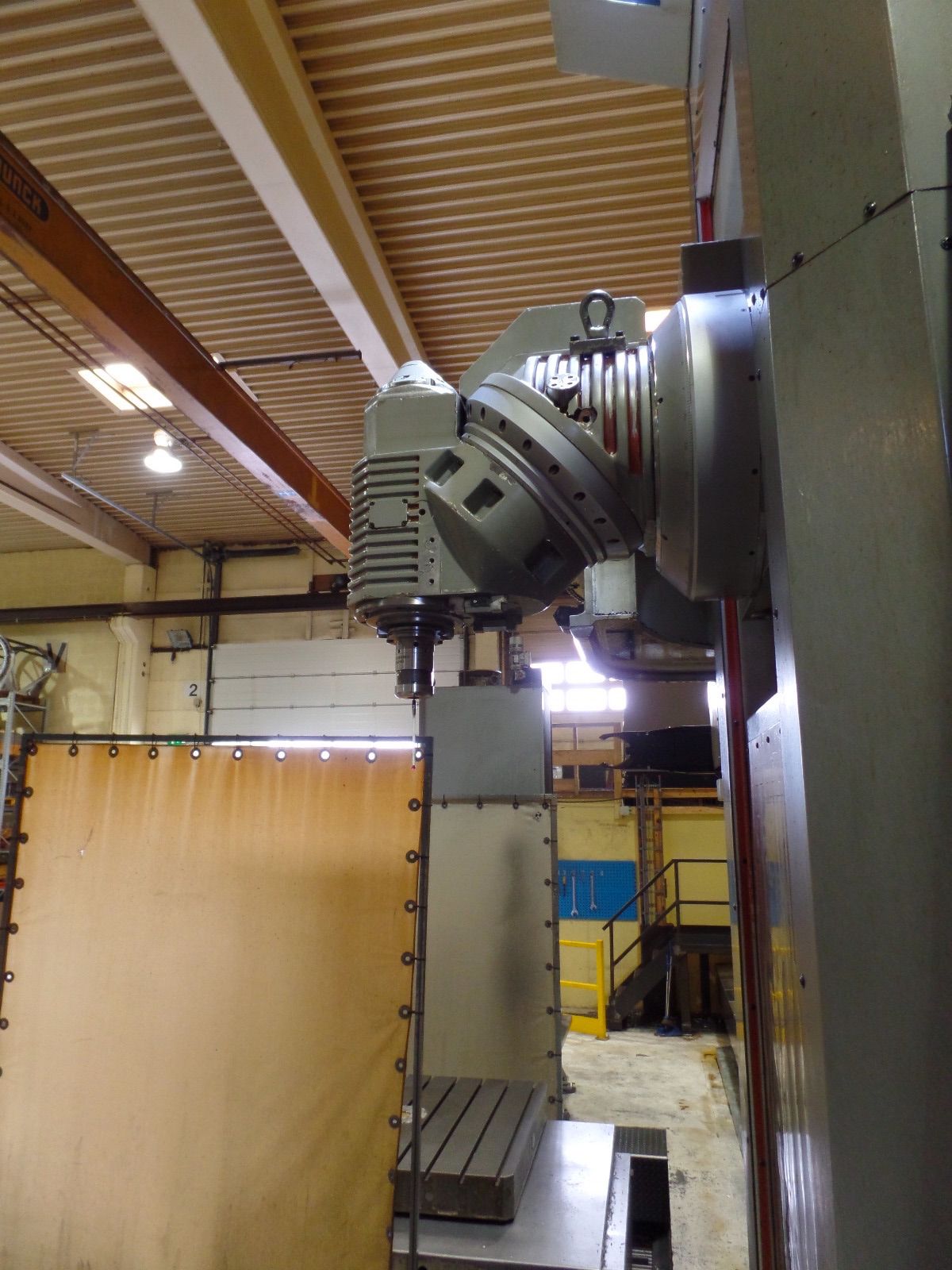

SPINDELSTOCK 1
Typ
TUPCG5
Spindelaufnahme
ISO50 DIN69871/69872
Achse A
360.000x0,001 °
Achse C
360.000x0,001 °
Max. Drehmoment
1180 Nm
Max. Geschwindigkeit
400-5000 Rpm
Max. Leistung
49 Kw
Kühlmittel
in/out 20Bar

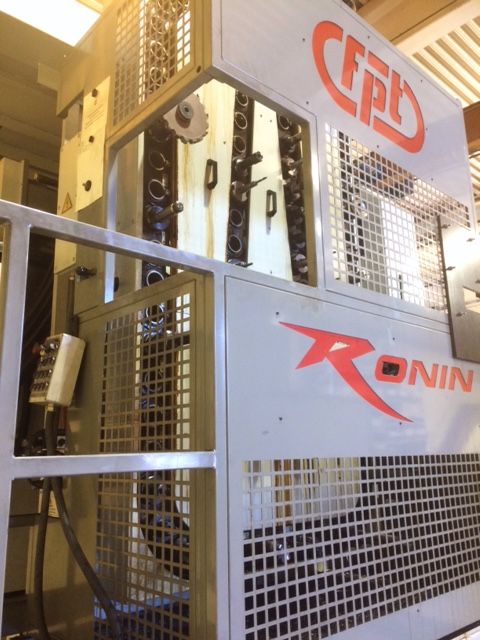

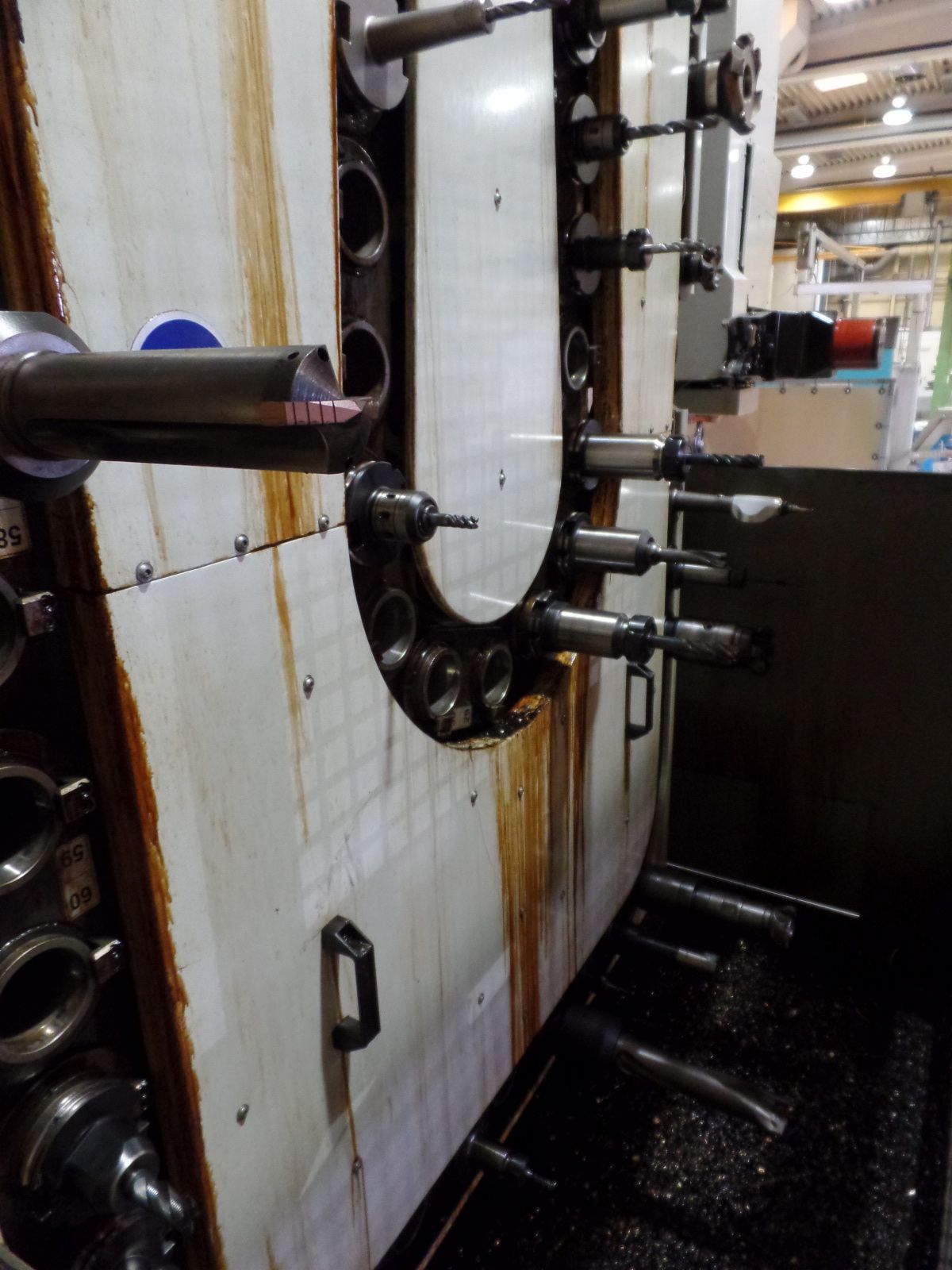

ATC
Plätze
80
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
230 mm9,06 in
Max. Länge Werkzeug
400 mm15,75 in
Max. Gewicht Werkzeug
20 Kg
Werkzeugaufnahme
ISO50 DIN69871
Position
max weight on the chain 800Kg
SPINDELSTOCK 2
Lieferbar auf Anfrage
Nein
Max. Drehmoment
1180 Nm
Max. Geschwindigkeit
5000 Rpm
Max. Leistung
49 Kw
EXTRA
Max. Installierte Leistung
70 Kw
Mitgeliefertes Zubehör
Static RTCP software in the space, Pick up station, ATC80, 2 TRT15, Chips conveyor, Touch probe
Hochdruck
20 Bar, 28L/min, 1200Lt
Filtersystem
1200 Lt tank with 30µm filter in first stage and 10µm in second stage
Kühlung
ues

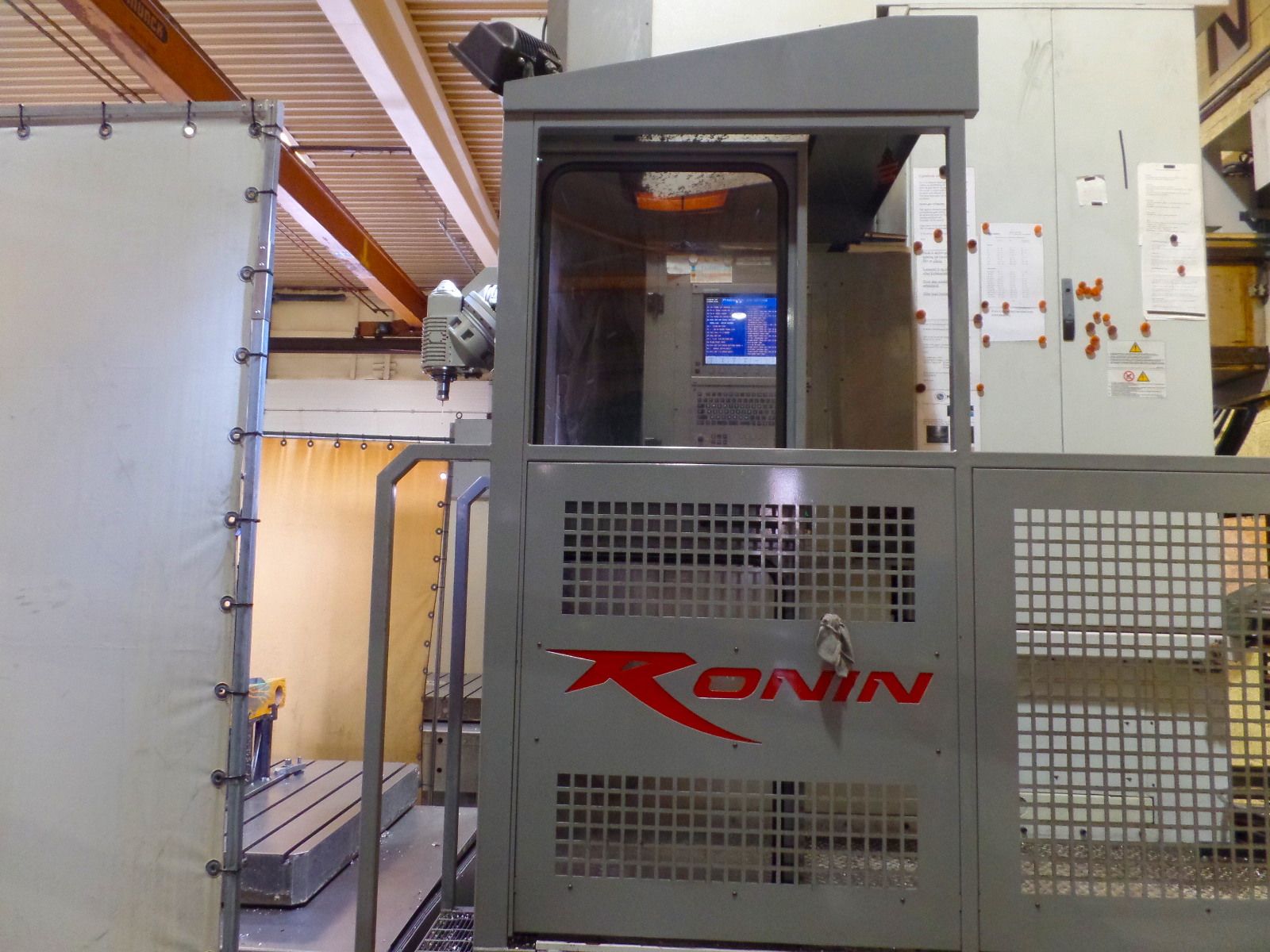

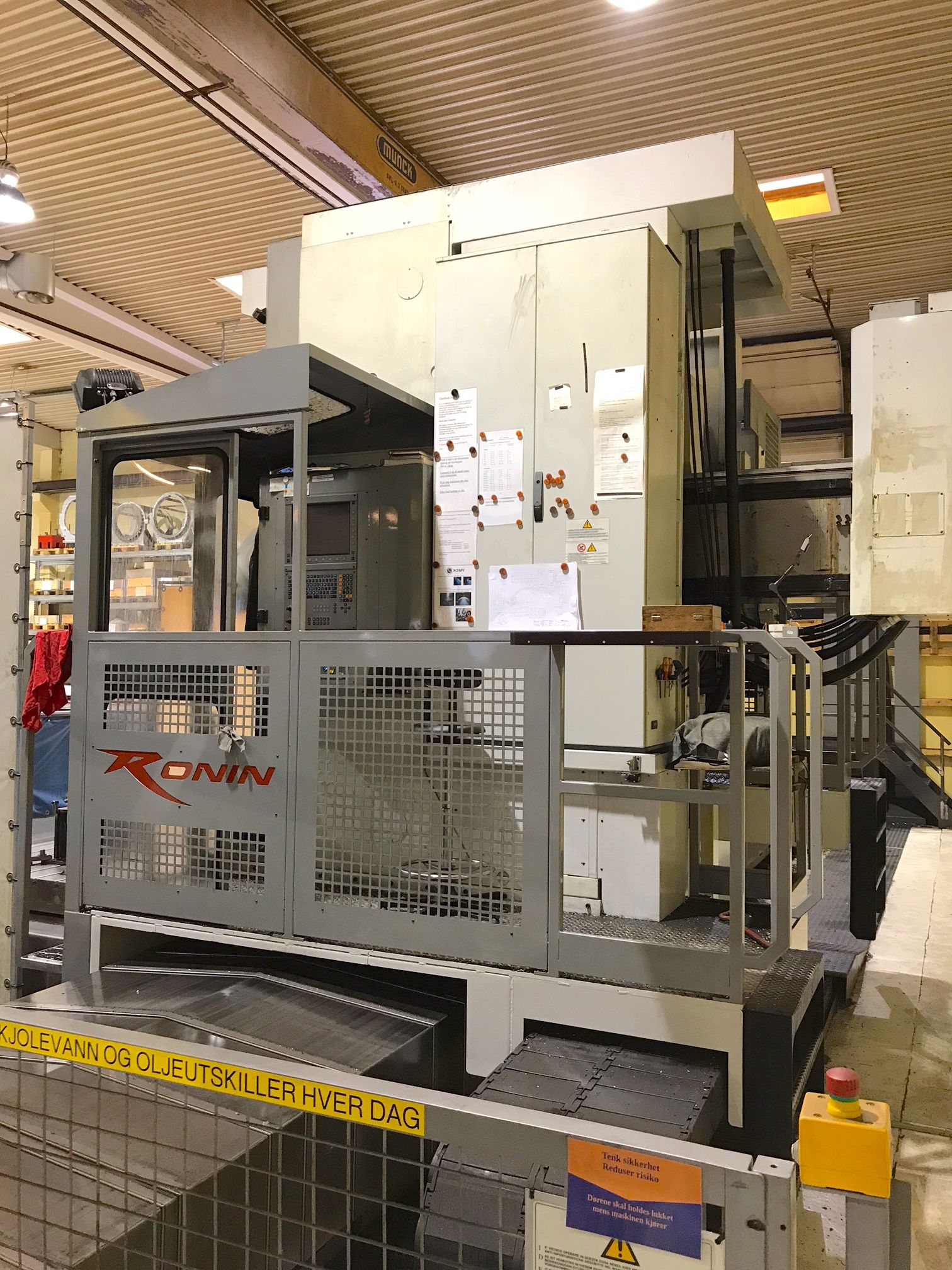

Bewegliche Bedienerplattform
fissa
Werkstücktaster
Heidenhain Touch Probe
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
perimetrale
Späneförderer
yes
Lieferbarkeit
pronta
Sichtbar in Funktion
si
Raumbedarf der Maschine
13500x9627 mm531,50x379,01 in
