Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Abstand der Spitzen
600 mm23,62 in
Höhe der Spitzen
175 mm6,89 in
Längs (Z)
900 mm35,43 in
Quer (X)
220 mm8,66 in
Max. schleifbare Länge
600 mm23,62 in
Max. schleifbarer Durchmesser
350 mm13,78 in
Max. Innendurchmesser
187,5 mm7,38 in
Max. Tiefe innen
500 mm19,69 in
TISCH
Hub
900 mm35,43 in
Verfahrgeschwindigkeit
continuo 20-6000 mm/mincontinuo 0,7874-236,2200 ipm
Schrägstellung
11 °

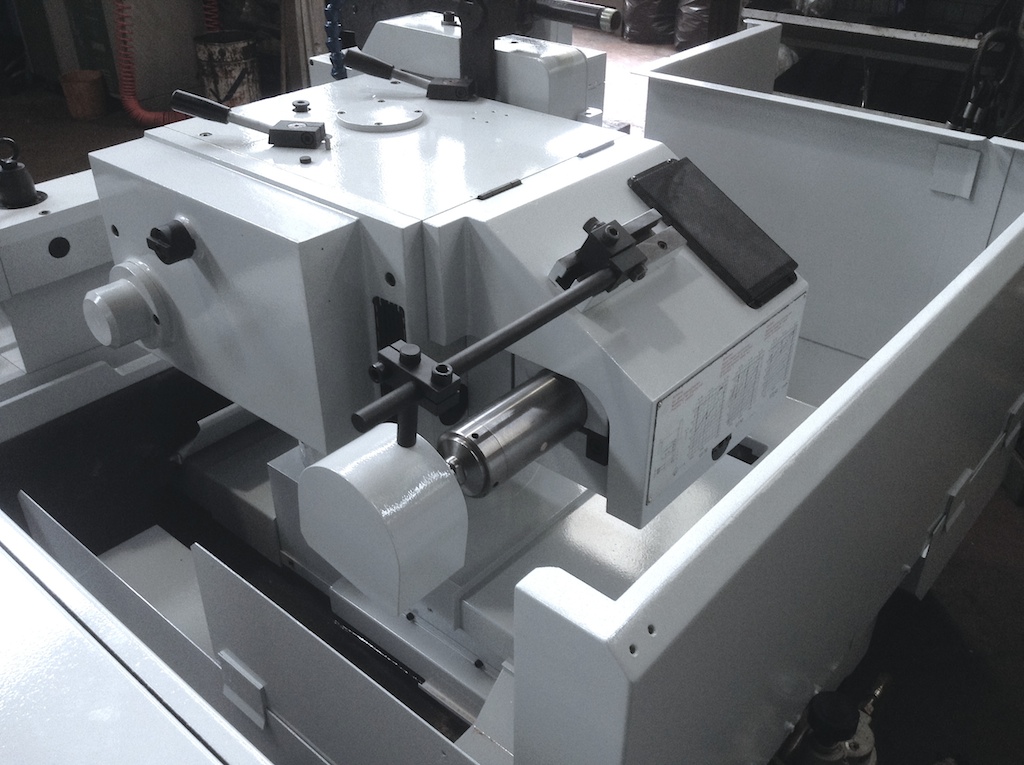

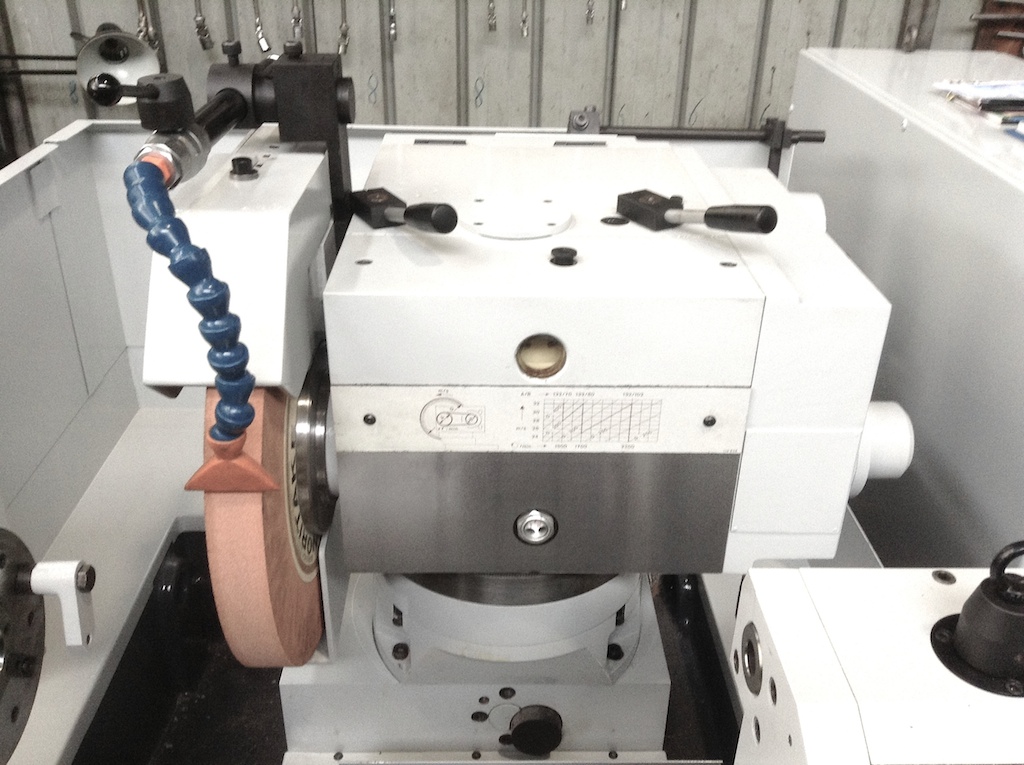

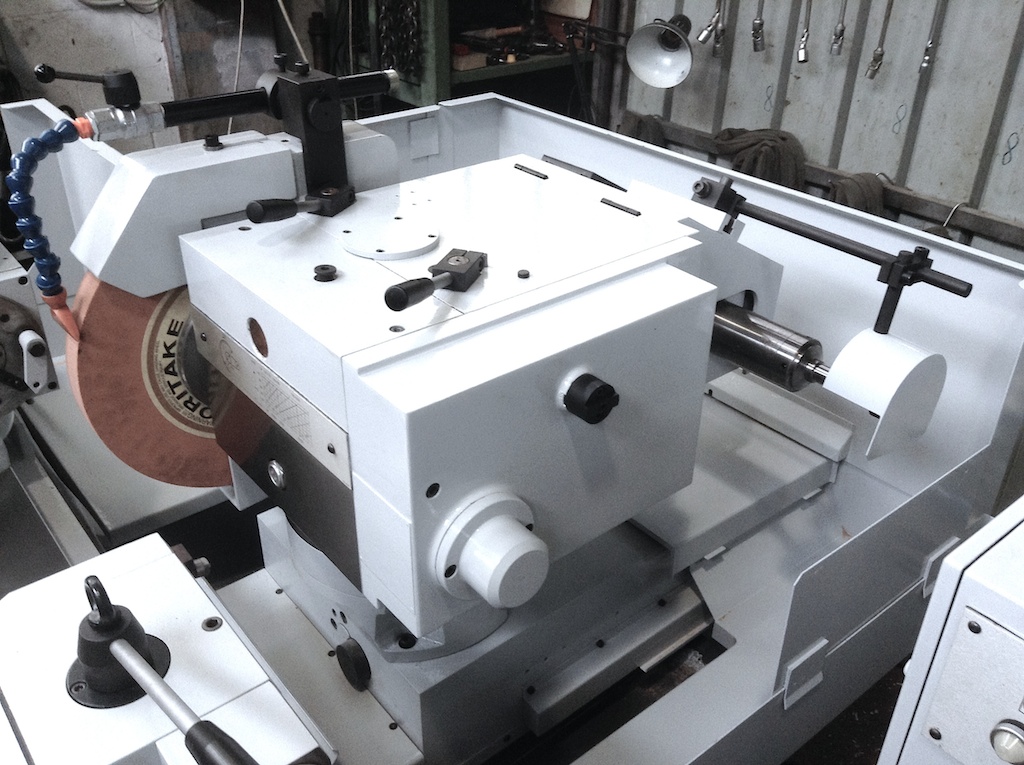

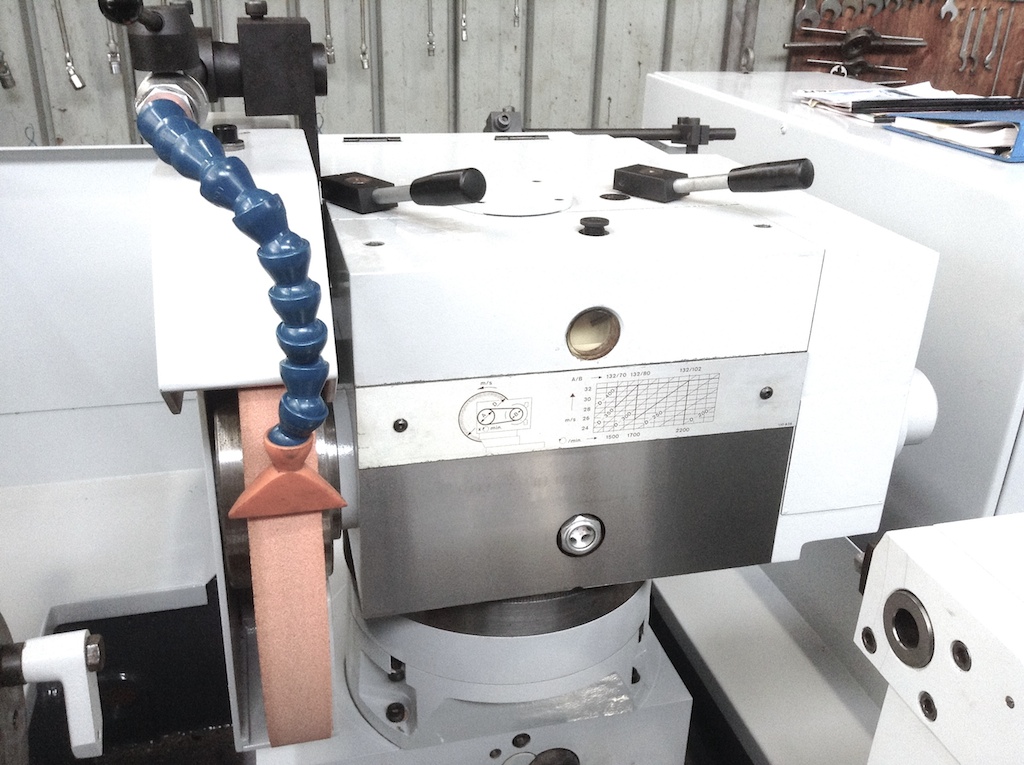

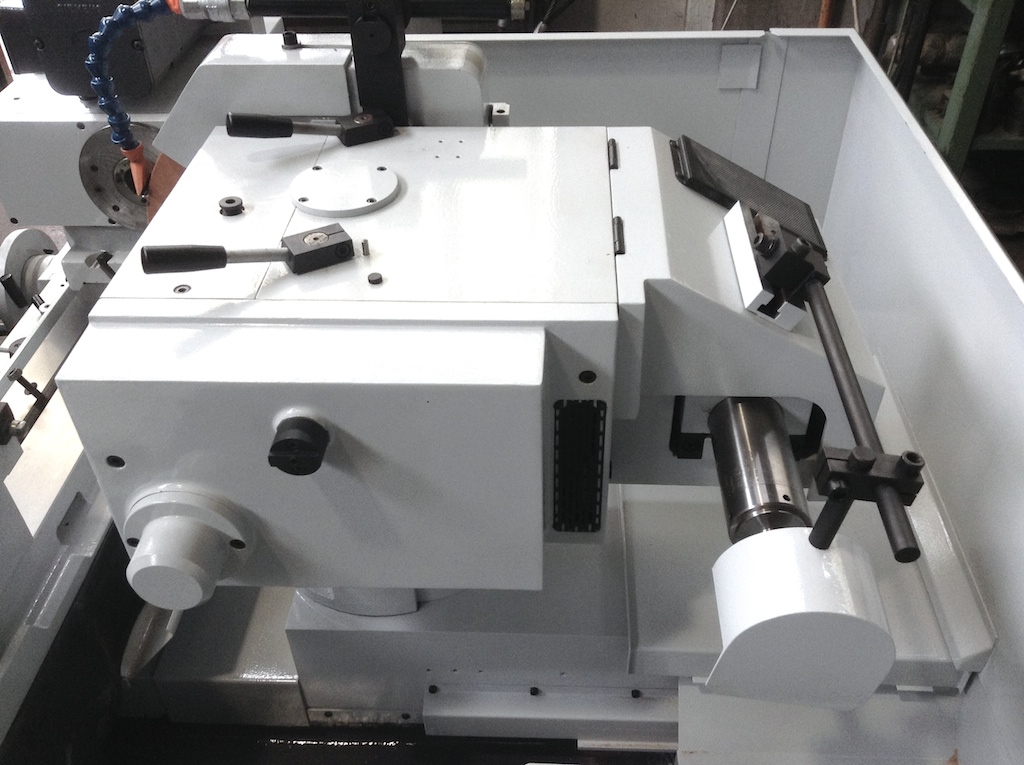

SCHLEIFSPINDELSTOCK
Leistung der Spindel für Außenbearbeitung
3,7 Kw
Drehgeschwindigkeit Schleifscheibe Außenbearbeitung
1500/1700/2200 Rpm
Drehgeschwindigkeit Schleifscheibe Innenbearbeitung
16000 / 40000 Rpm
RECHTE SCHLEIFSCHEIBE
Dicke des Schleifbands
50 mm1,97 in
Max. Durchmesser Schleifscheibe
300 mm11,81 in
Lochdurchmesser
127 mm5,00 in
LINKE SCHLEIFSCHEIBE
Dicke des Schleifbands
50 mm1,97 in
Max. Durchmesser Schleifscheibe
400 mm15,75 in
Lochdurchmesser
127 mm5,00 in

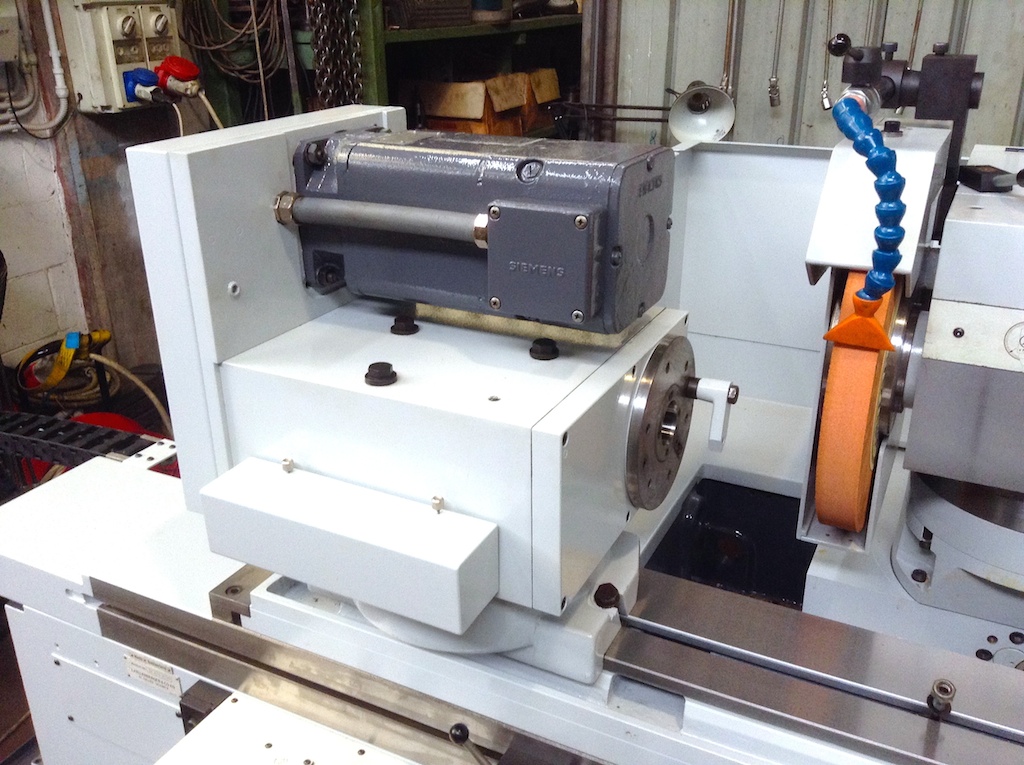

WERKSTüCKSPINDELSTOCK
Leistung der Spindel
2,4 Kw
Drehgeschwindigkeit
continuo 6-600 Rpm
Geschwindigkeitsregelung
continua
Schrägstellung
+120/-30 °
Aufnahme
MK5

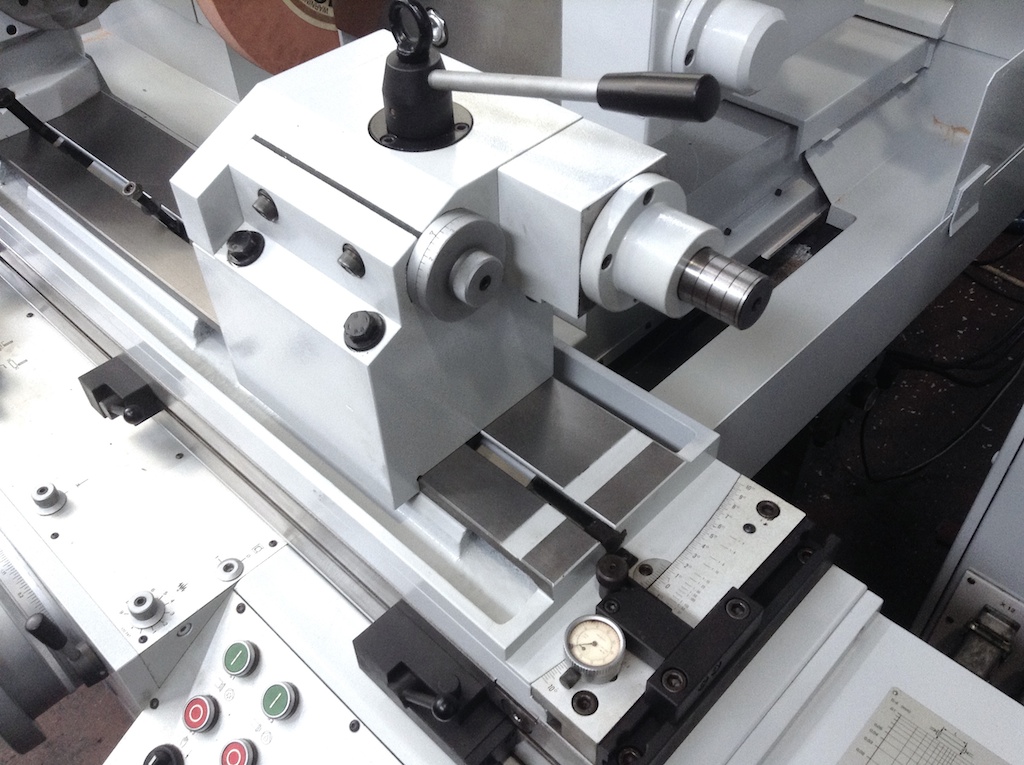

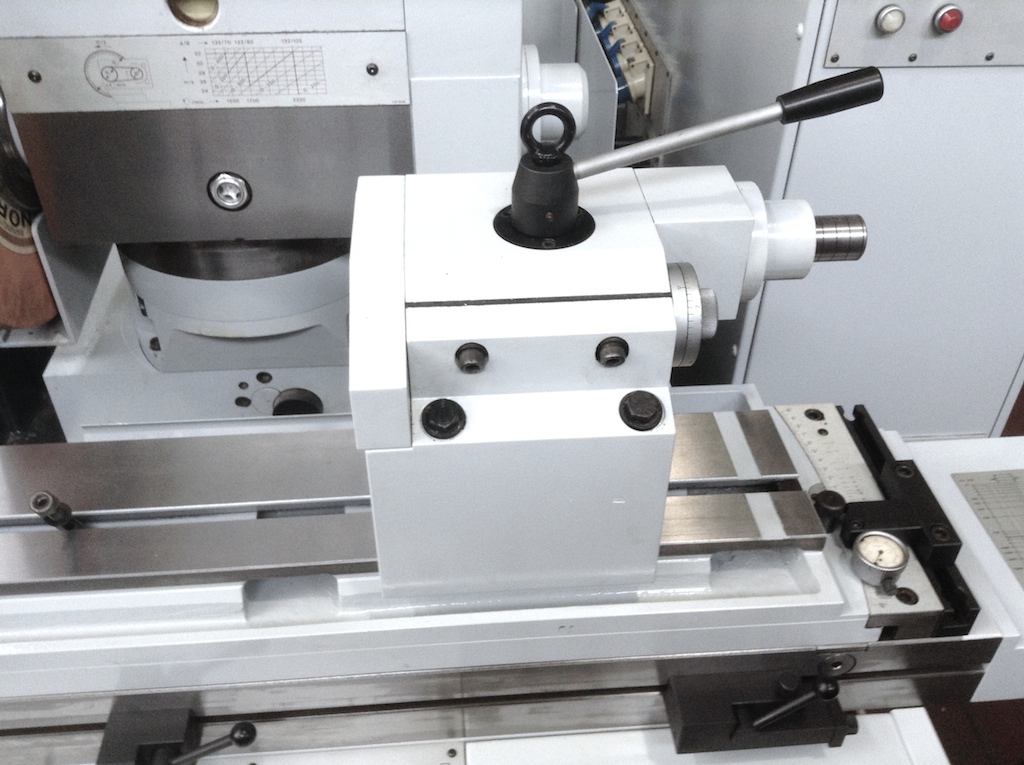

REITSTOCK
Hub Pinole
30 mm1,18 in
Aufnahme
MK4
EXTRA
Max. Installierte Leistung
6,5 Kw
Gesamtgewicht der Maschine
3300 Kg
Raumbedarf der Maschine
3210x2100 mm126,38x82,68 in
Mitgeliefertes Zubehör
2 mandrini per interni 16000/40000Rpm, 2 supporti, flange, mole
Gebrauchs- und Wartungsanleitungen
Ja

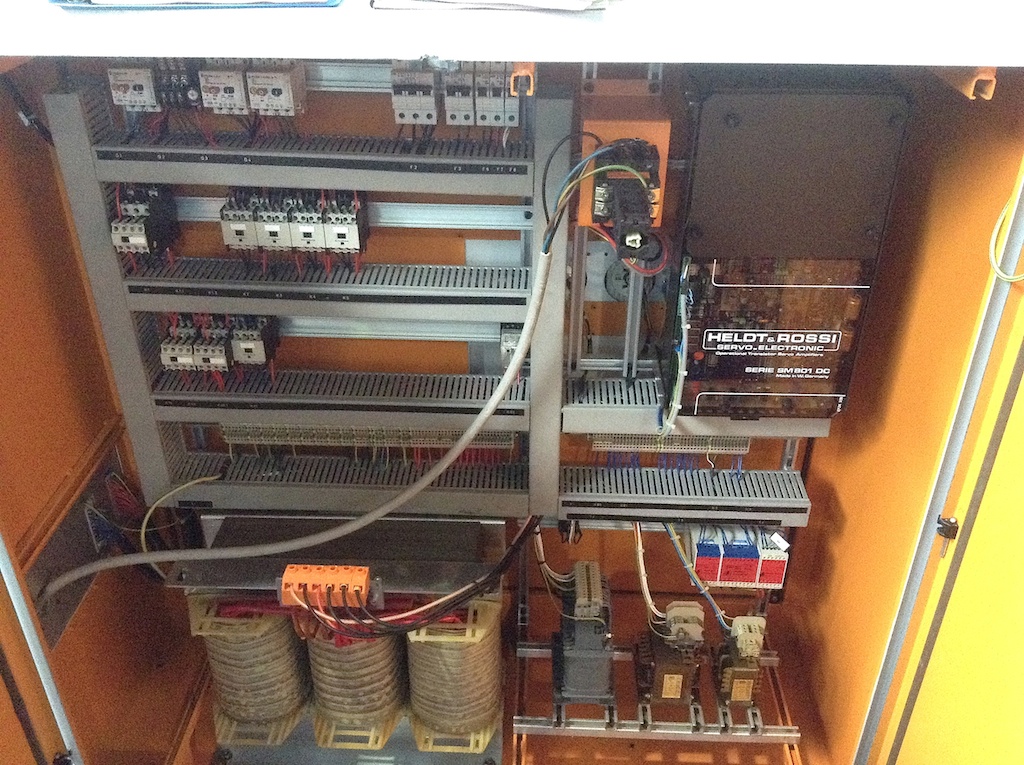

Elektrische Schaltpläne
Ja
Sichtbar im Magazin
si
Sichtbar in Funktion
si
Principali interventi/aggiornamenti effettuati sulla macchina
revisione totale meccanica, riverniciatura completa a spruzzo, collaudo geometrico
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
