Kategorie
Bearbeitungszentren
Typ
5-Achsen oder mehr
Marke
Modell

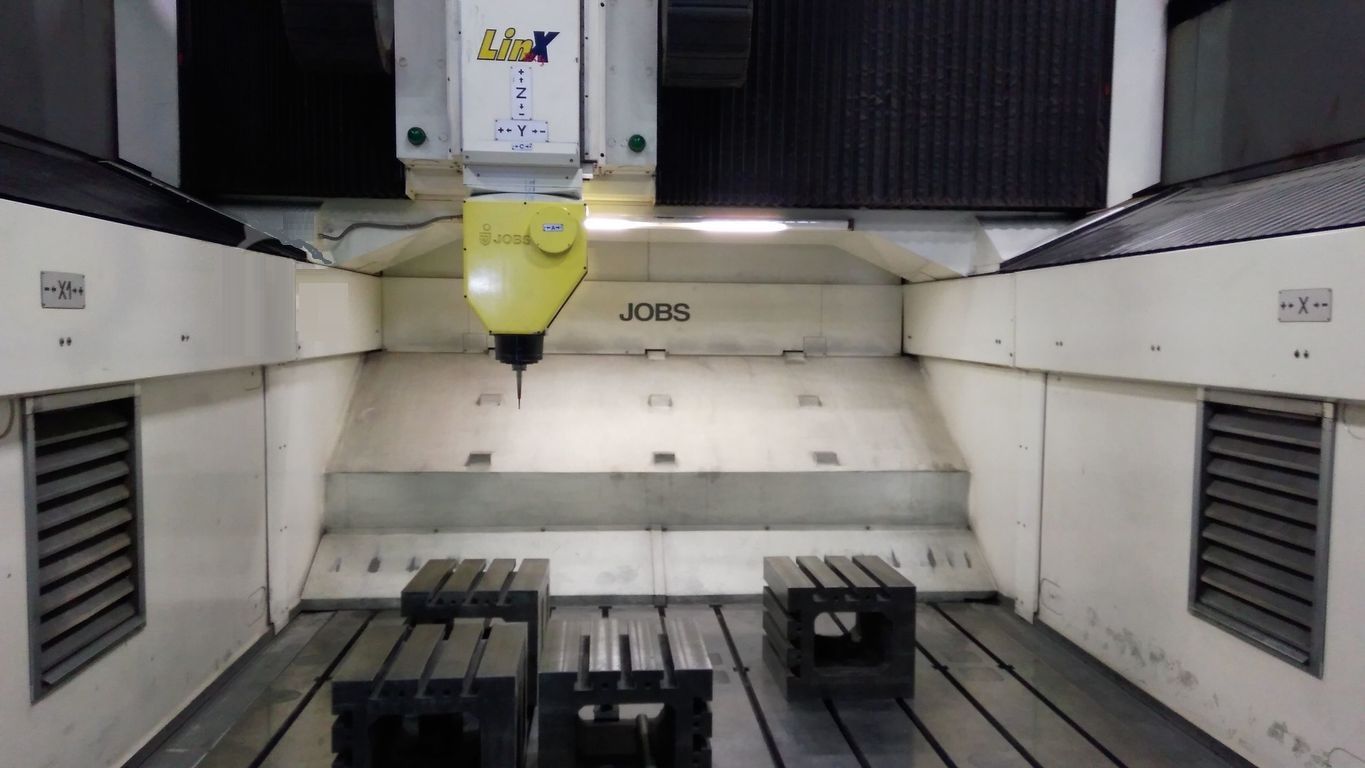

LINX Blitz
Kapazität
2600x2200x900 mm102,36x86,61x35,43 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
2600 mm102,36 in
Vertikal (Z)
900 mm35,43 in
Quer (Y)
2200 mm86,61 in
Drehung Spindelstock (C)
continua 400.000x0,001 (+/-200) °
Oscillazione Testa (A)
continua 210.000x0,001 (+90/-120) °
Achsenhalterung
Linear Motors
Abstand zwischen den Spalten
3010 mm118,50 in
Anmerkungen
Automatic grease lubrification of linear guides, hydraulical balancing of vertical stroke

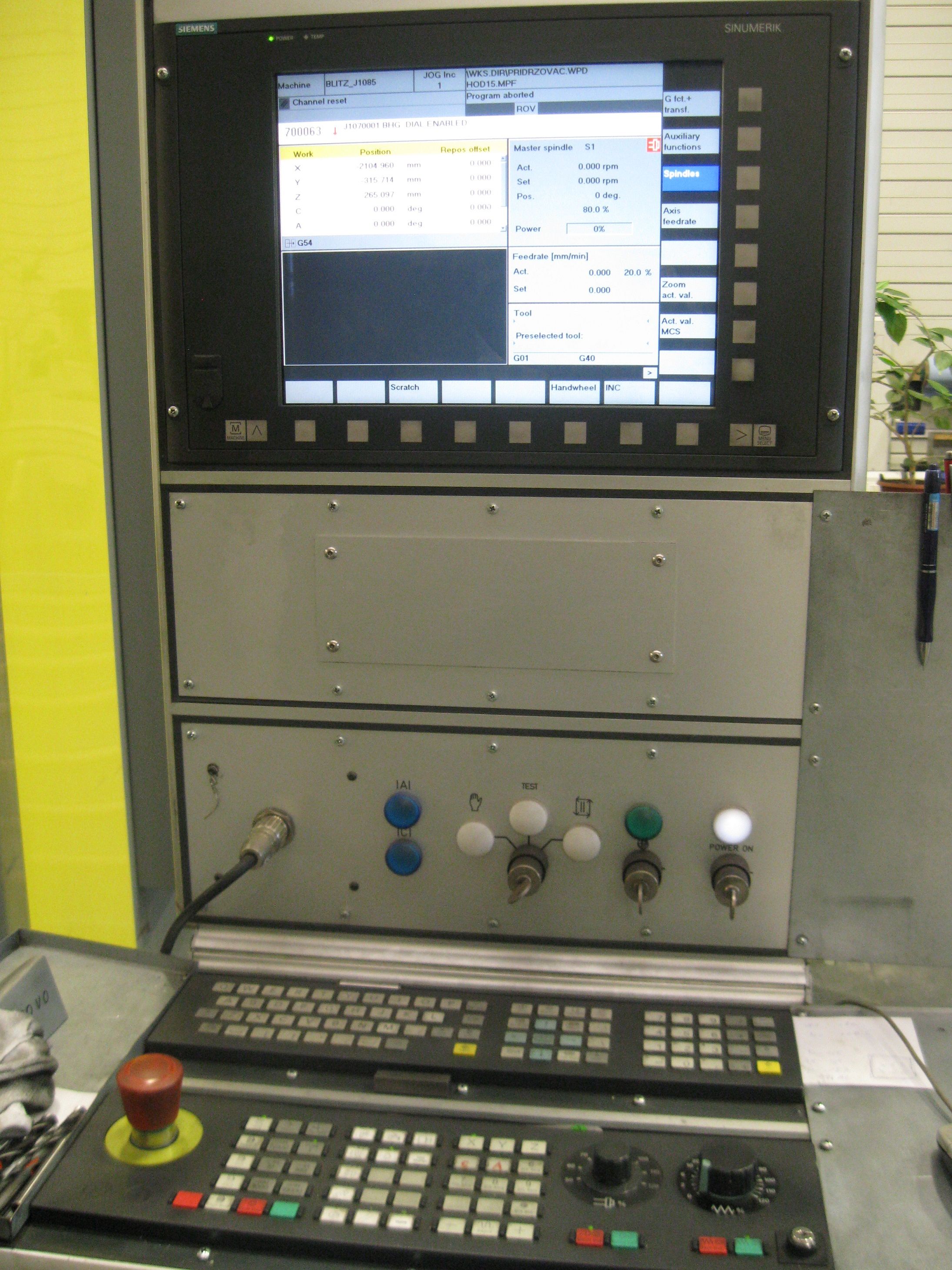

CNC
CNC
Siemens Sinumerik 810D
Antriebe
Siemens
Messsystem
Pressurized linear scales

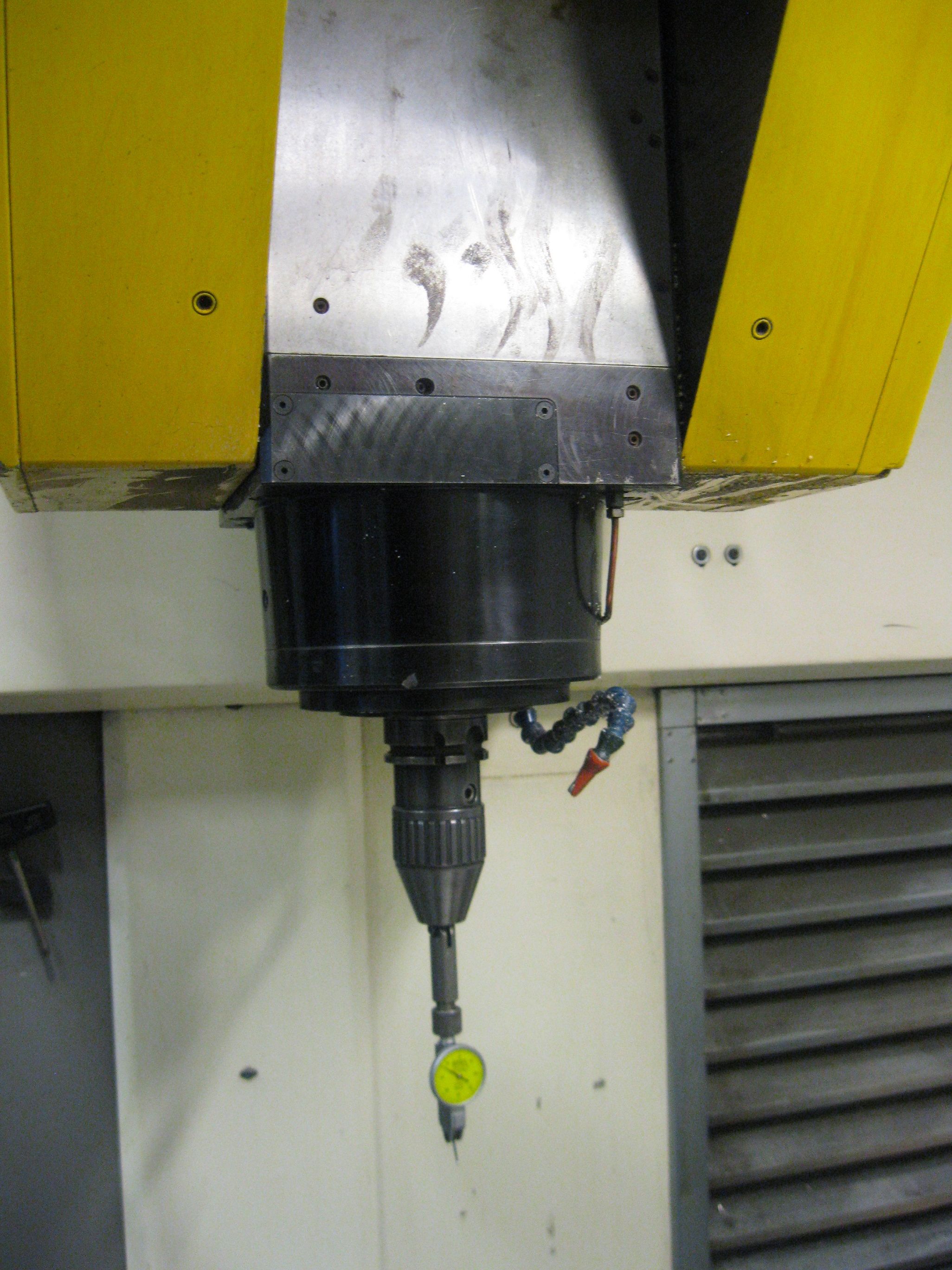

SPINDEL
Leistung der Spindel
29 Kw
Drehgeschwindigkeit
24.000 Rpm
Drehmoment
42 Nm
Aufnahme
HSK63A
Spindelgetriebe
Electrospindle
Anmerkungen

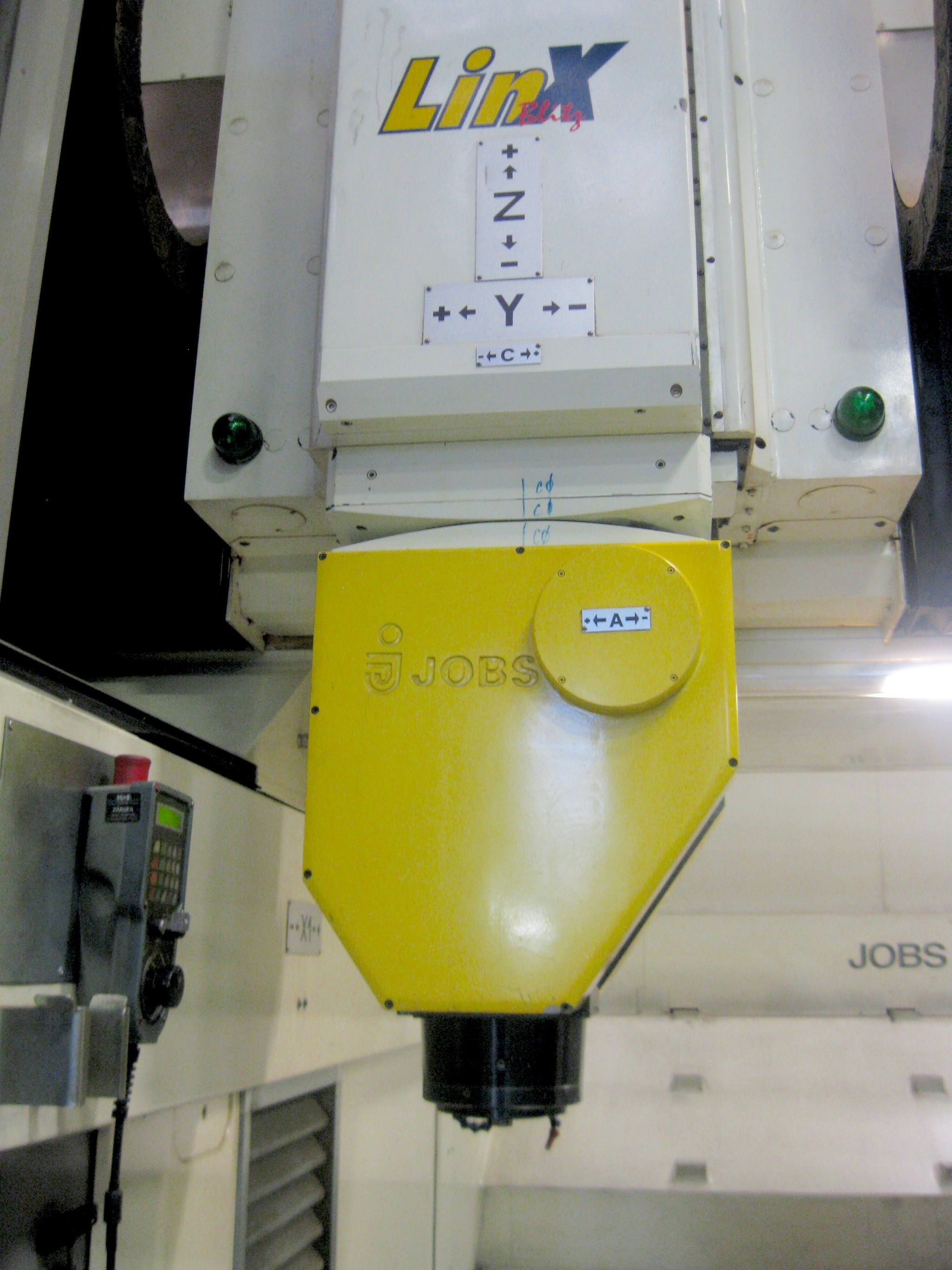

T3B head
VORSCHüBE
Schnell X
70 m/min2.755,90 ipm
Schnell Y
70 m/min2.755,90 ipm
Schnell Z
70 m/min2.755,90 ipm
A
180 °/sec
C
180 °/sec
Achsenbeschleunigung
7 m/s2

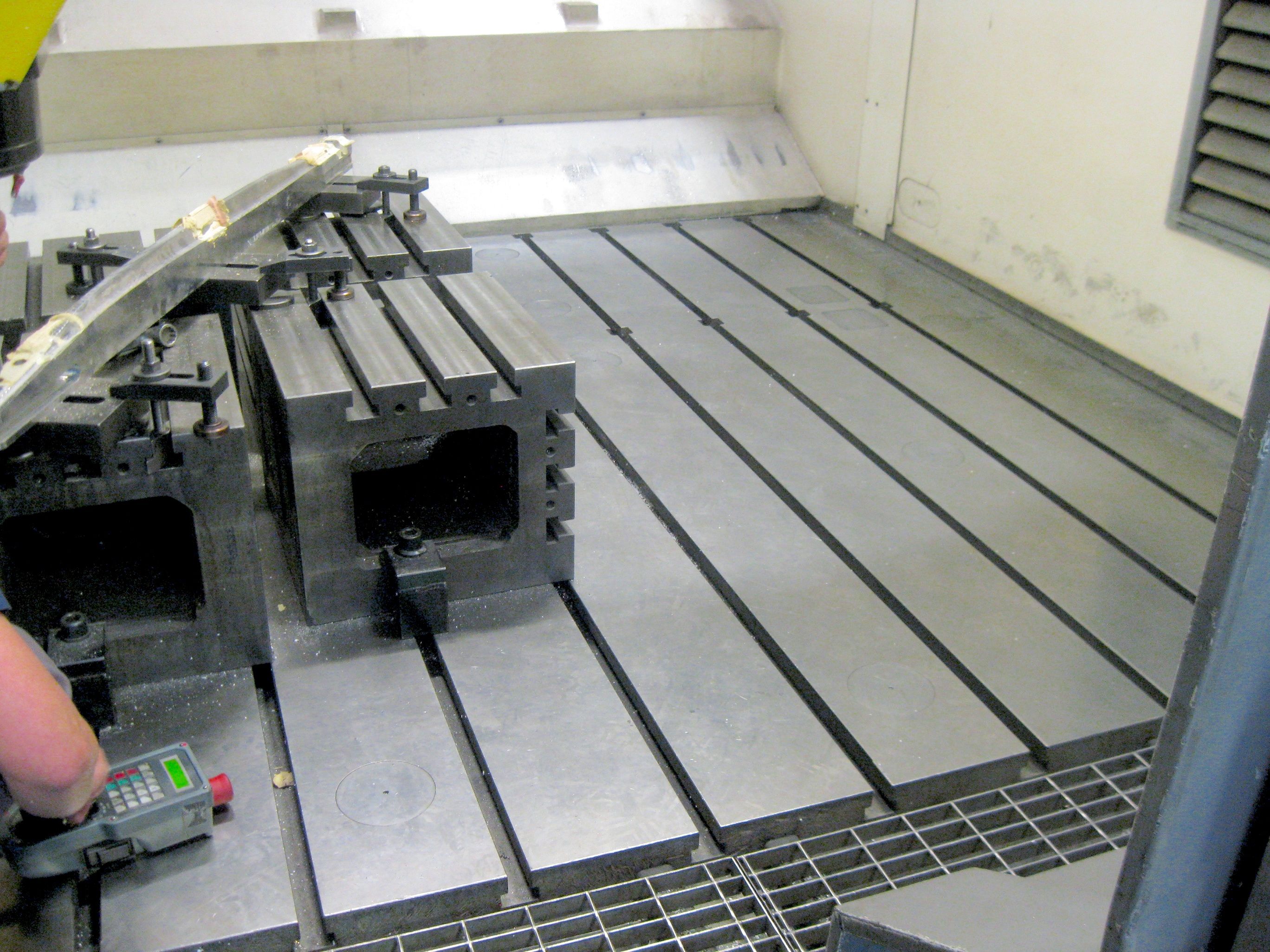

TISCH
Größe (LxBxH)
2680x2830x300 mm105,51x111,42x11,81 in
Kapazität
5.000 kg/mq - 37.000 Kg
EXTRA
Gesamtgewicht der Maschine
33600 Kg
Mitgeliefertes Zubehör
25 hot clamps (different sizes), 1 weldon size 25, 3 HSK various, 2 for modular, 1 for drilling head, 4 for collet head, clamps for toroids, clamps for milling cutters
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
full housing
Lieferbarkeit
immediate
Sichtbar in Funktion
yes
Principali interventi/aggiornamenti effettuati sulla macchina
new spindle in 2017, standard mantainance
Raumbedarf der Maschine
8170x8220x3900 mm321,65x323,62x153,54 in
Max. Installierte Leistung
180KVA / 400V (+/-10%) Kw
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
