Kategorie
Bearbeitungszentren
Typ
5-Achsen oder mehr
Marke

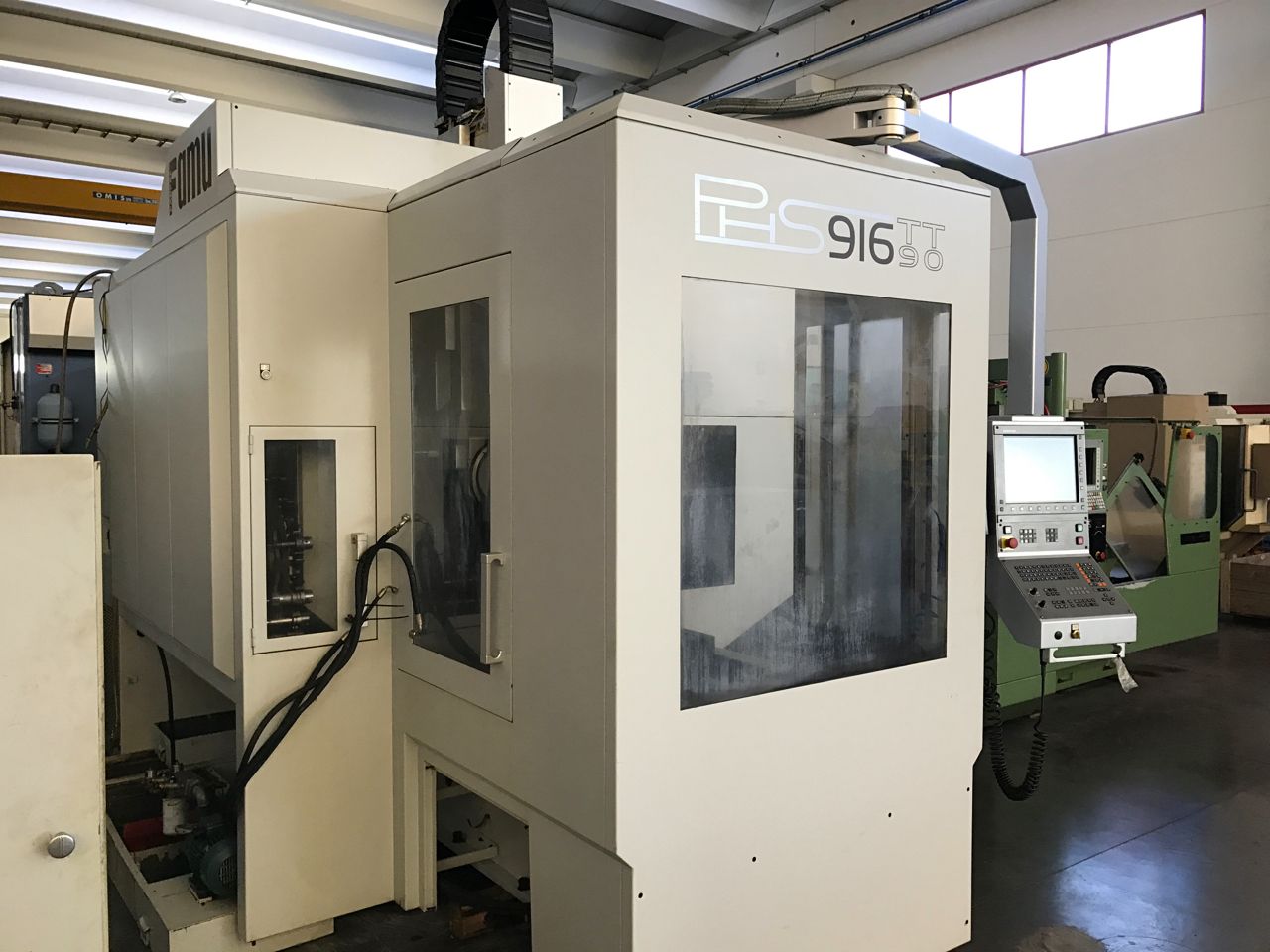

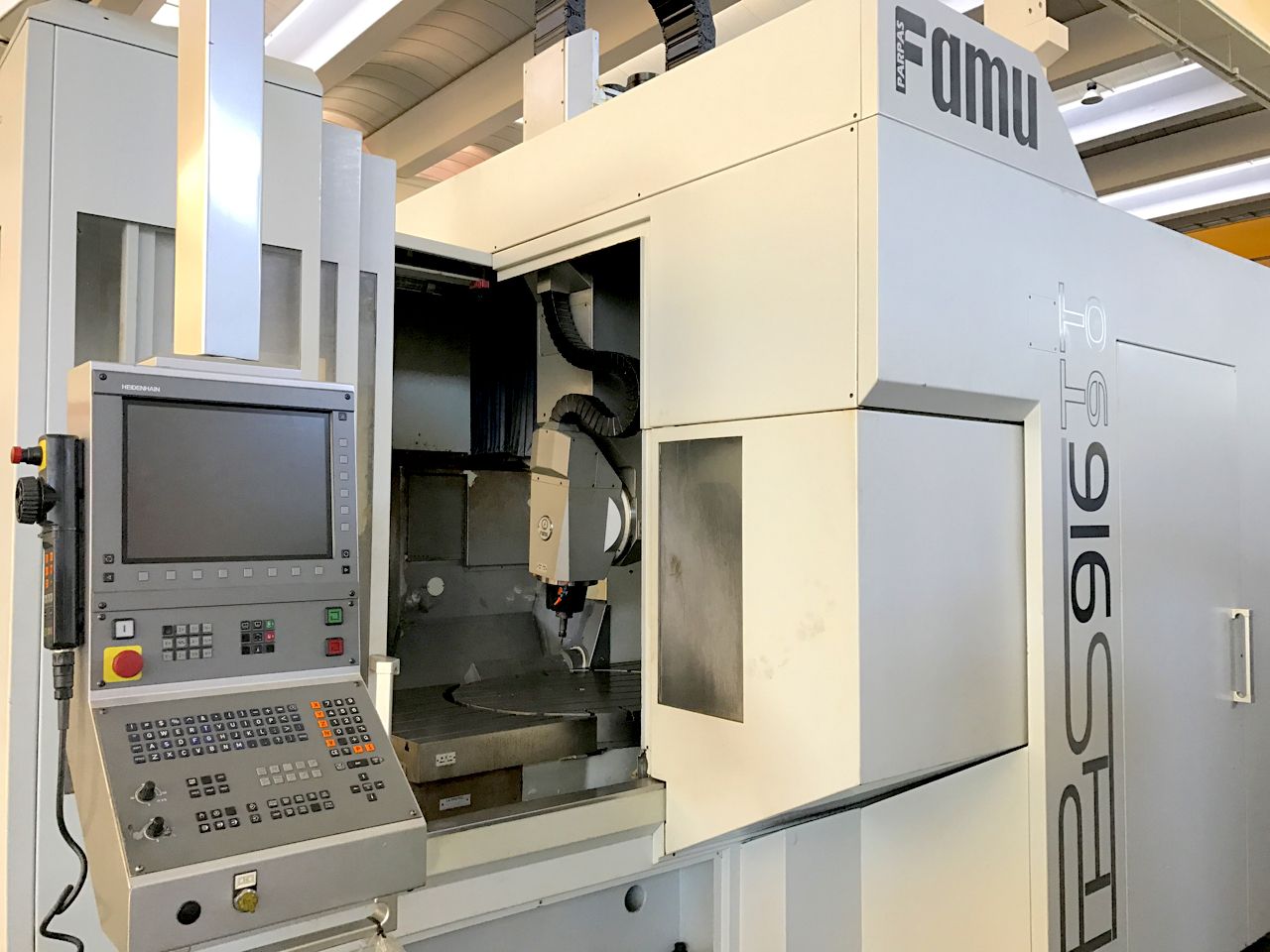

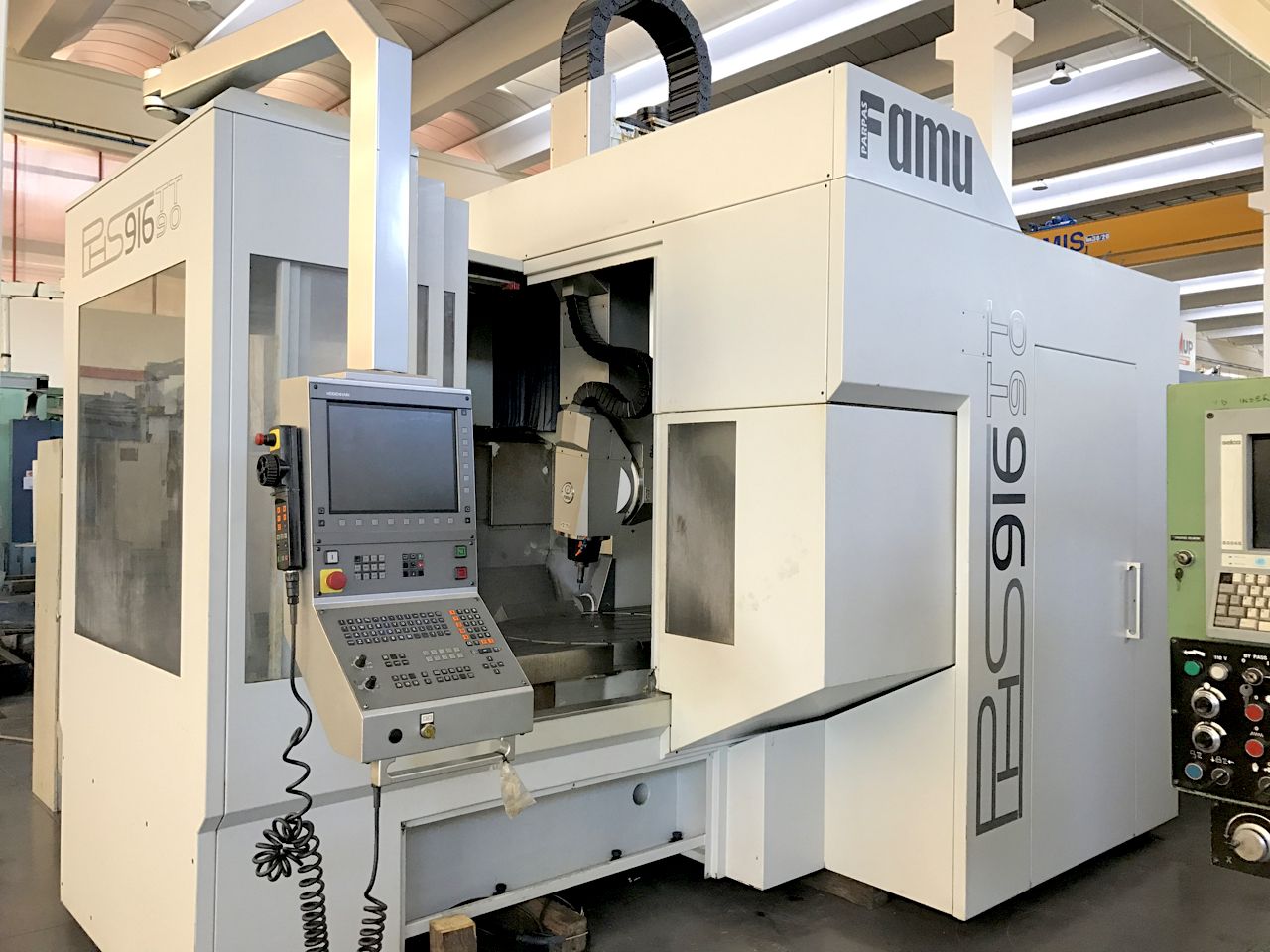

Modell
PHS916 TT90
Kapazität
1600x1600x800 mm62,99x62,99x31,50 in

Technische Daten

Metrisch Imperial
ARBEITSBEREICH
Längs (X)
1600 mm62,99 in
Vertikal (Z)
800 (-156/+645) mm31,50 (-6,14/+25,39) in
Quer (Y)
1600 mm62,99 in
Oscillazione Testa (A)
+95/-45 °
Drehung Tisch (B)
(continua) 0,001 °
Schwingvermögen Zylinder
900 mm35,43 in
Anmerkungen
920mm between columns, table to spindle nose -156/645
CNC
CNC

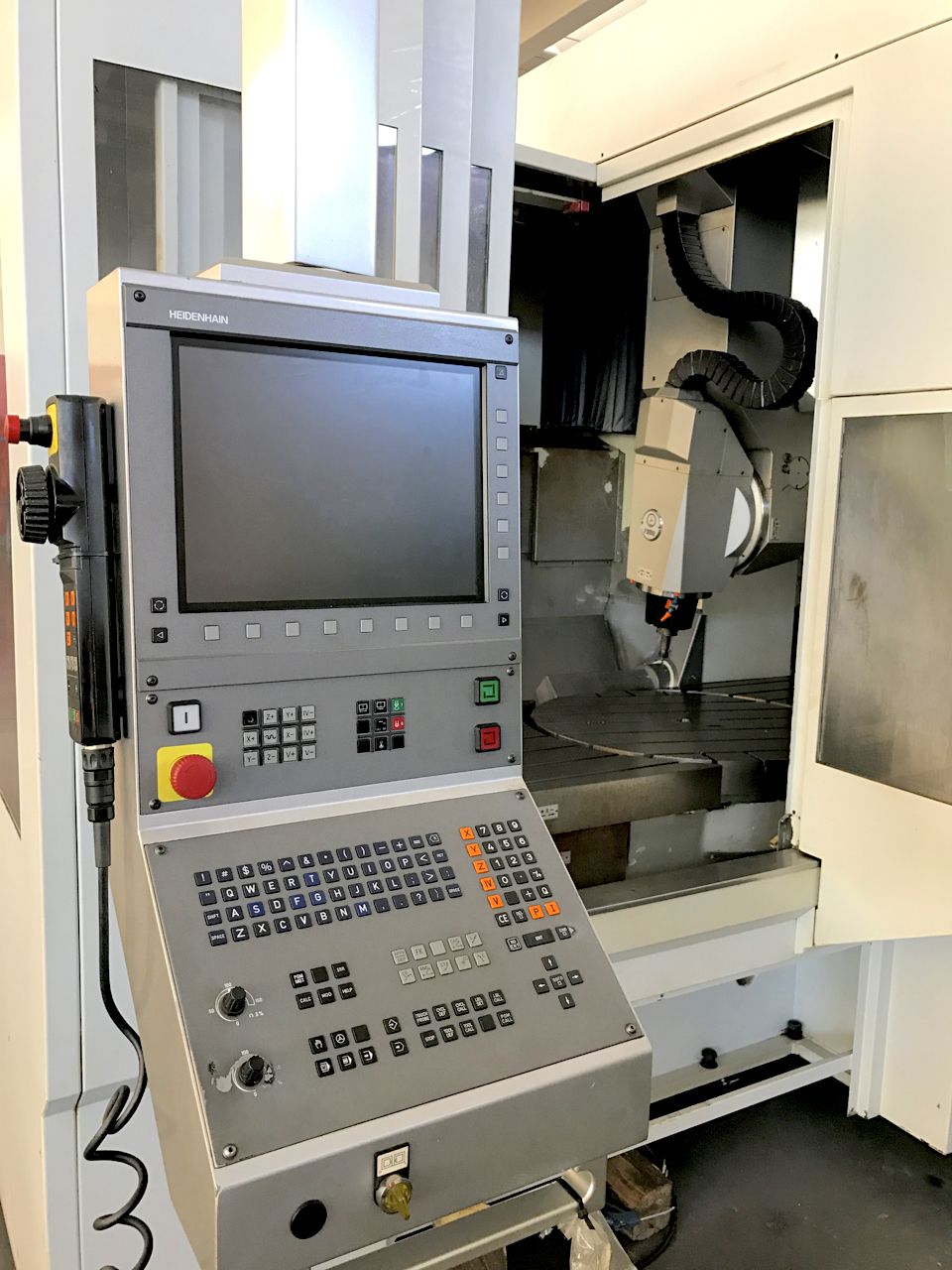

Heidenhain TNC530i
SPINDEL
Leistung der Spindel
30 Kw
Drehgeschwindigkeit
22000 Rpm
Aufnahme
HSK63 DIN69893
Spindelgetriebe
Elettromandrino
Drehmoment
42 Nm
VORSCHüBE
Schnell X
30 m/min1.181,10 ipm
Schnell Y
30 m/min1.181,10 ipm
Schnell Z
30 m/min1.181,10 ipm
B
80 Rpm
Anmerkungen
accelerazione 10 m/s^2

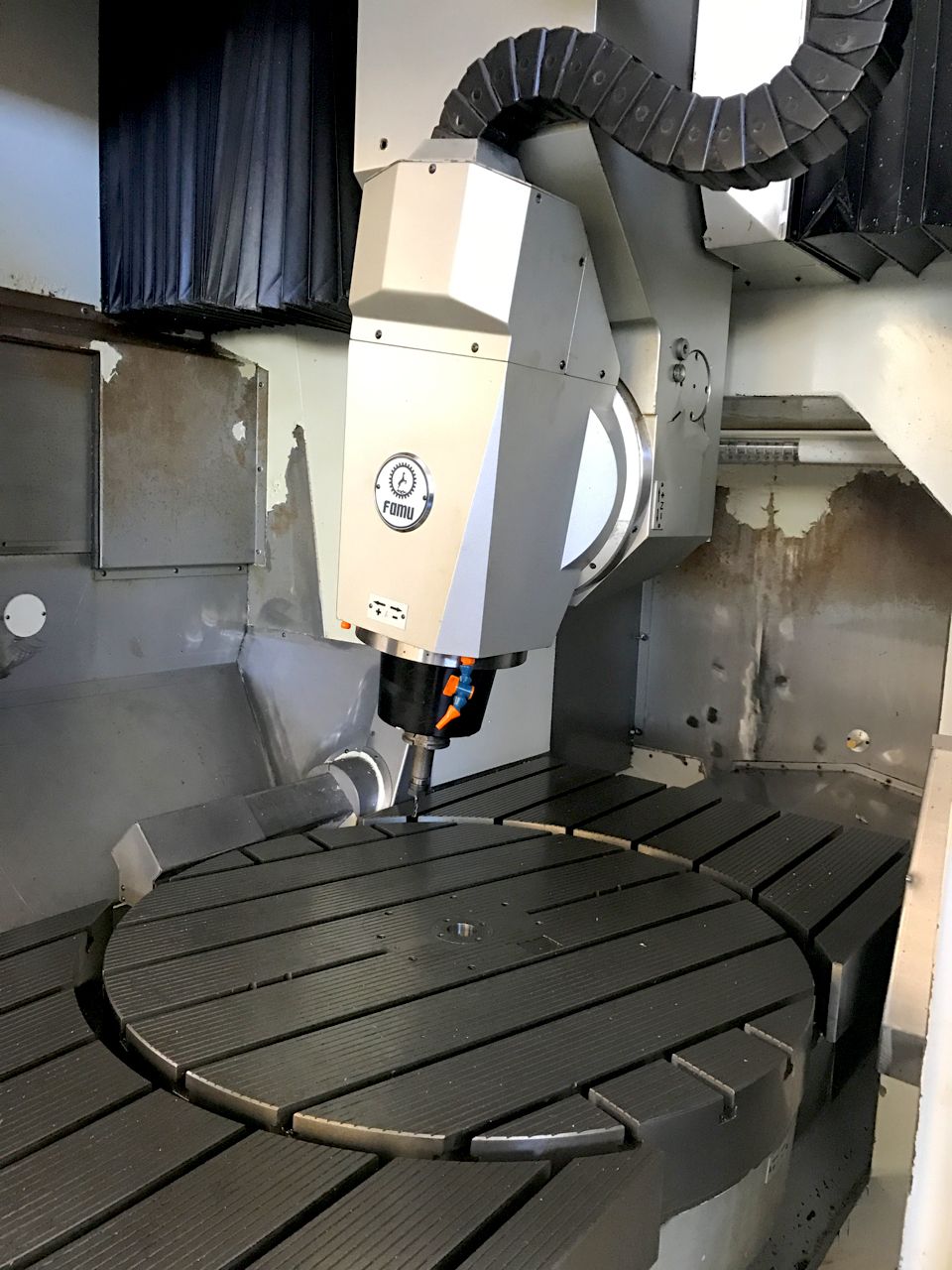

TISCH
Größe (LxBxH)
1720x850 mm67,72x33,46 in
Kapazität
2000 Kg
Auflösung (Achse B)
0,001 °
Anmerkungen
tavola girevole annegata ø900mm portata 1000 Kg
Halterung
guide lineari
ATC
Plätze
24
Max. Durchm. Werkzeug
63 mm2,48 in
Max. Länge Werkzeug
180 mm7,09 in
Max. Gewicht Werkzeug
3 Kg
Werkzeugaufnahme
HSK63 DIN69893
Zeit für Werkzeugwechsel
T/T 11 sec.
EXTRA
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Lieferbarkeit
pronta
Sichtbar im Magazin
si
Gesamtgewicht der Maschine
11000 Kg

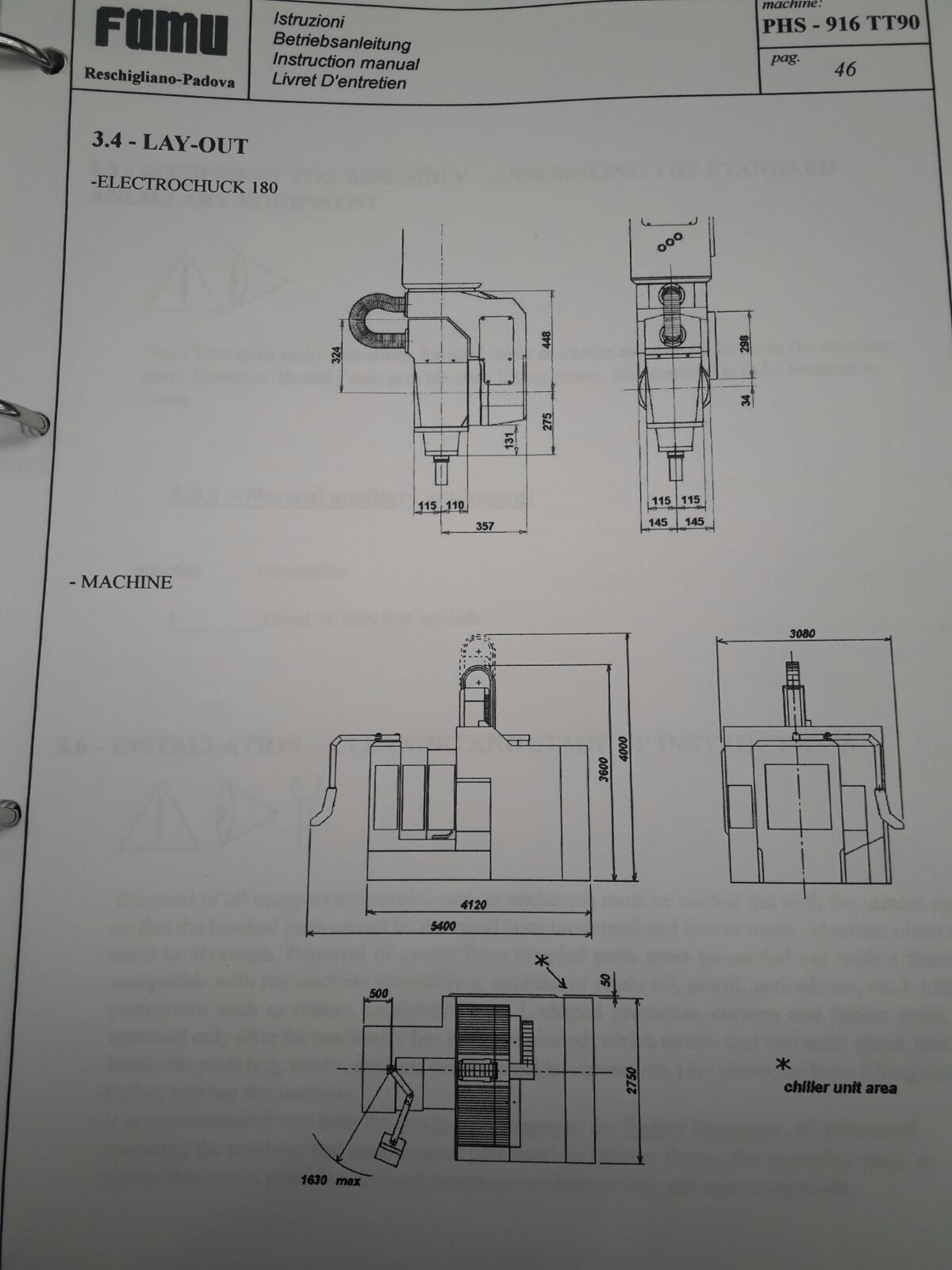

Raumbedarf der Maschine
4120x2770x2810 mm162,20x109,05x110,63 in
Werkzeugvoreinstellung
Blum
Abdeckung
integrale
Hochdruck
20Bar
Mitgeliefertes Zubehör
tool balancing, tool collision, antivibrations, minimal lubrification oil-air
