Kategorie
Bearbeitungszentren
Typ
5-Achsen oder mehr
Marke
Modell

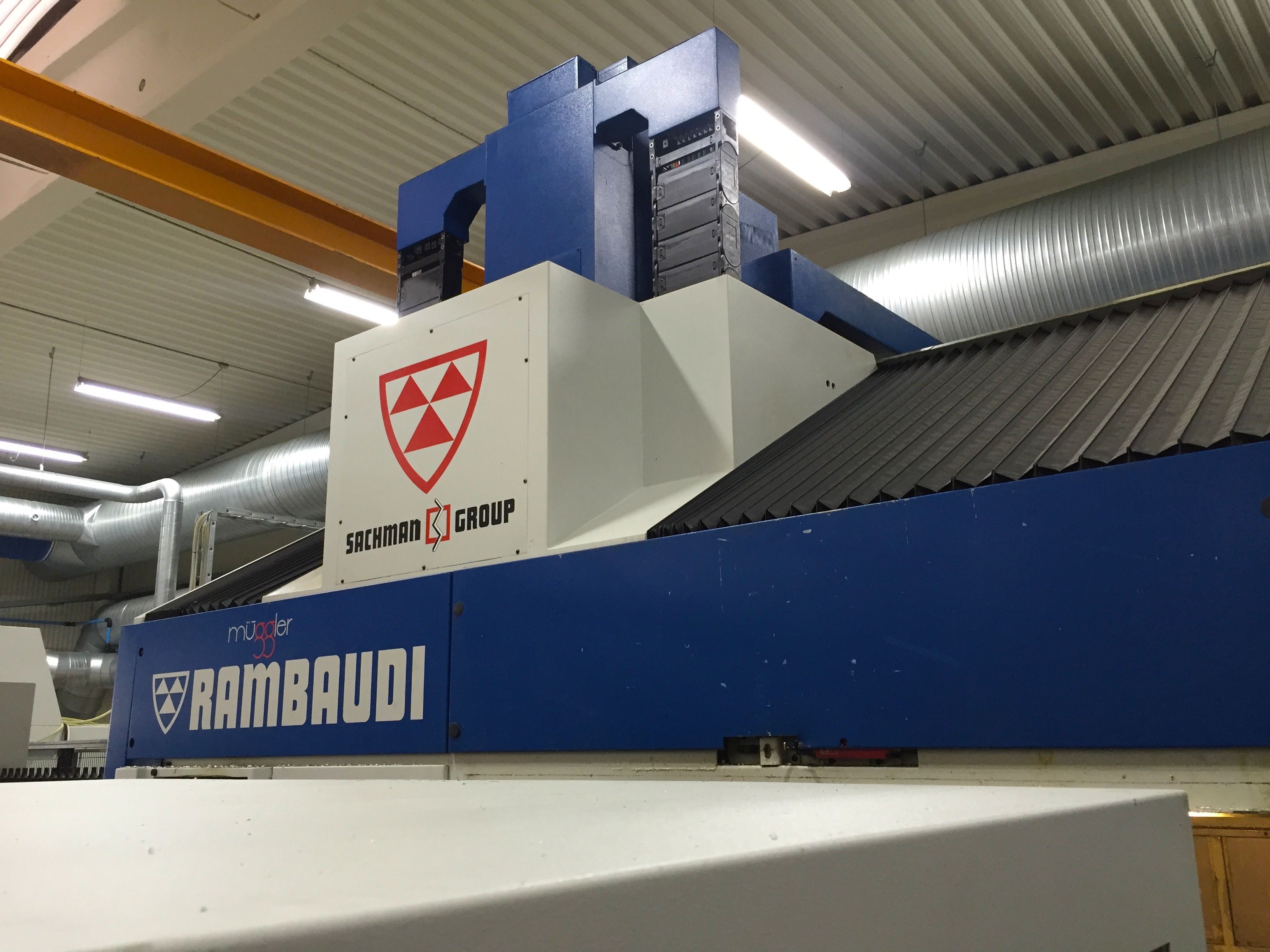

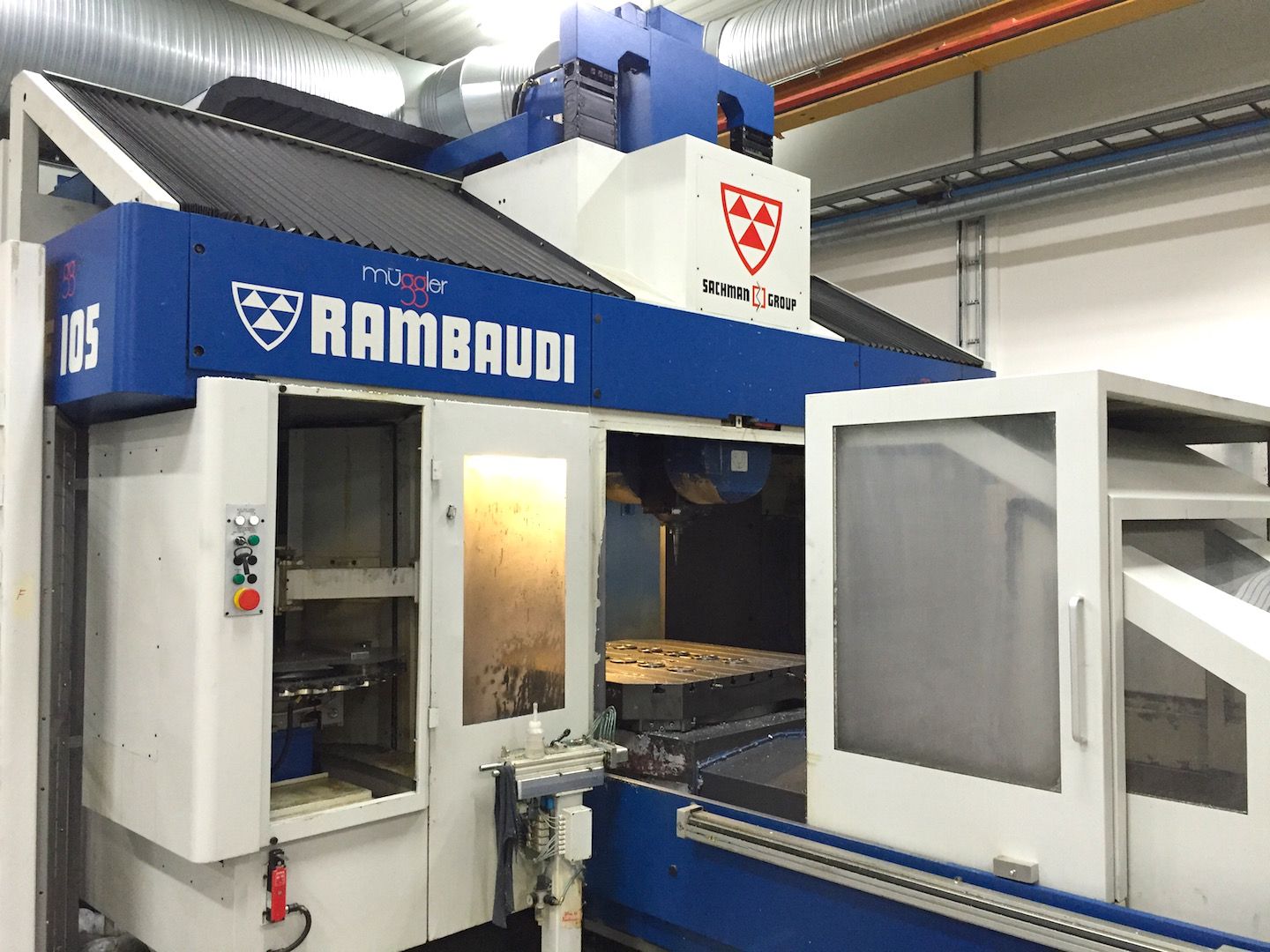

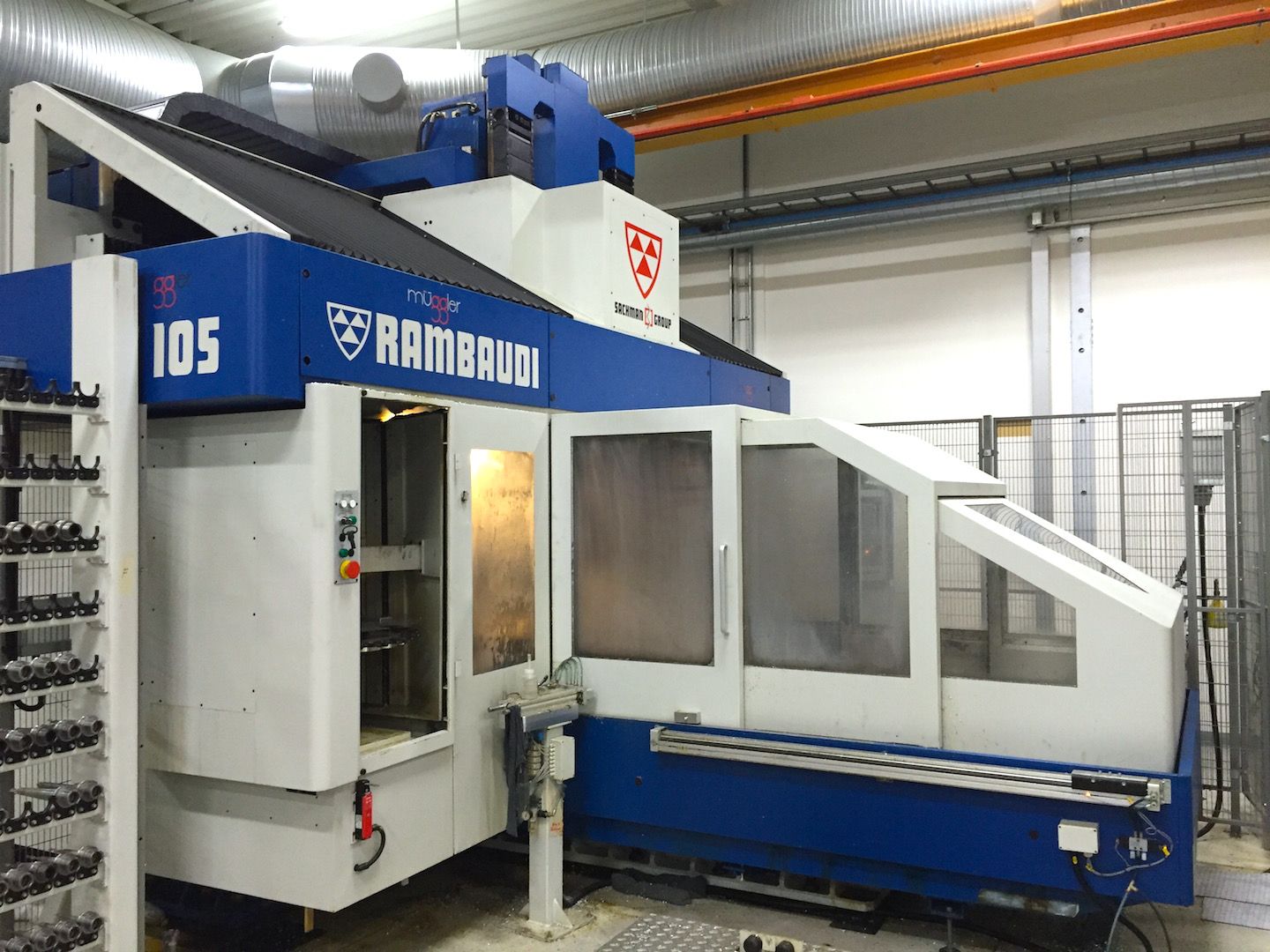

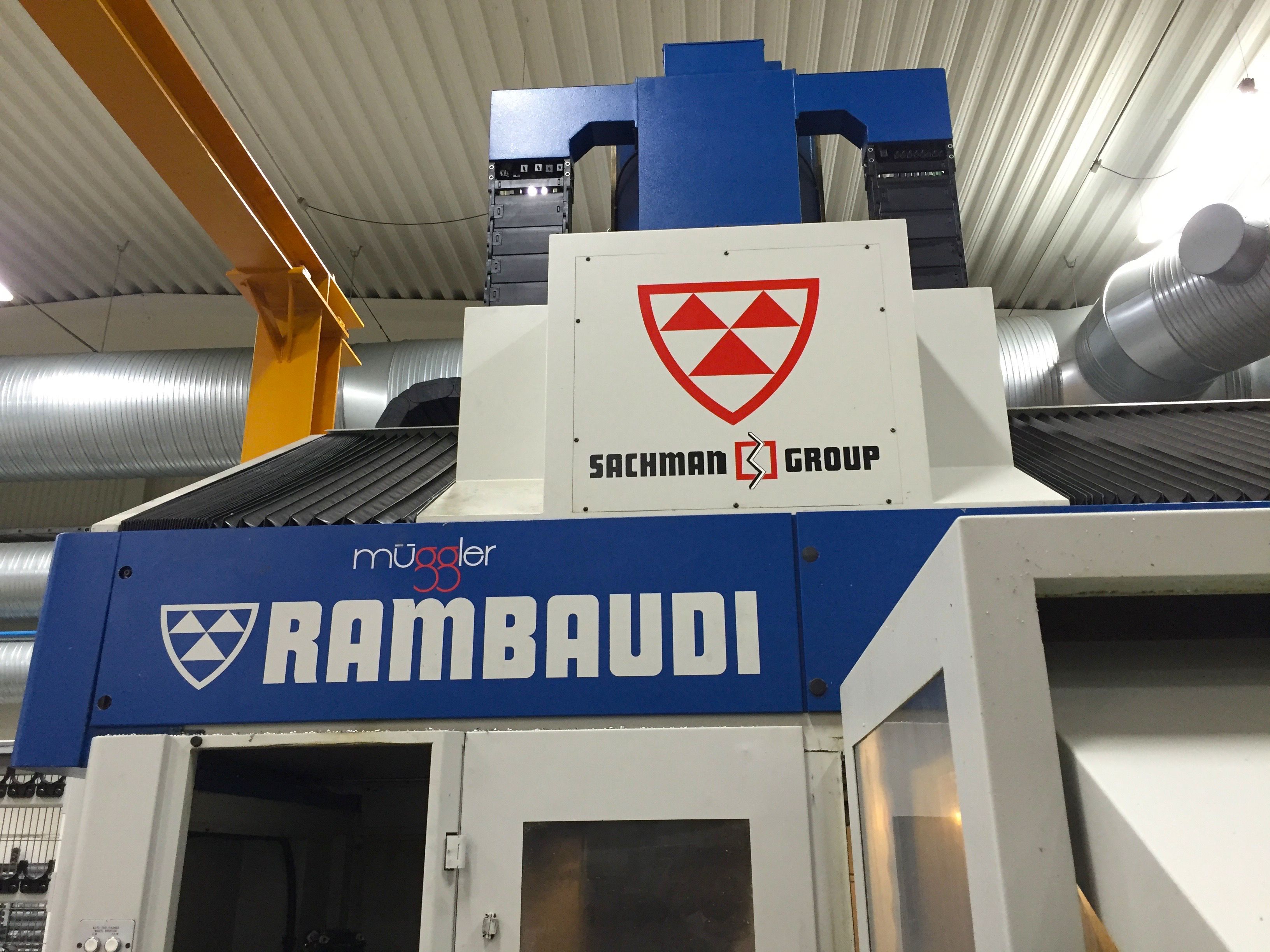

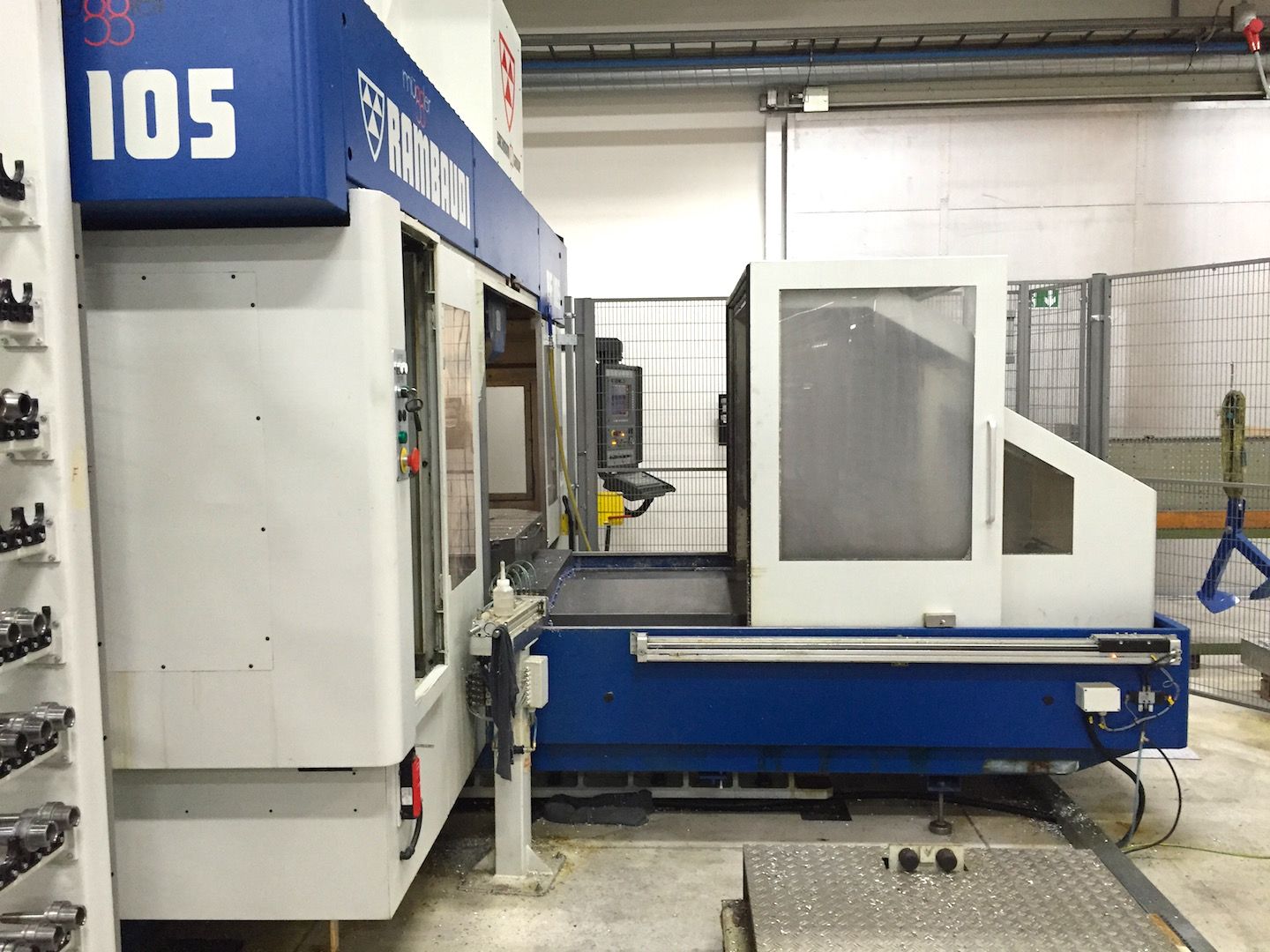

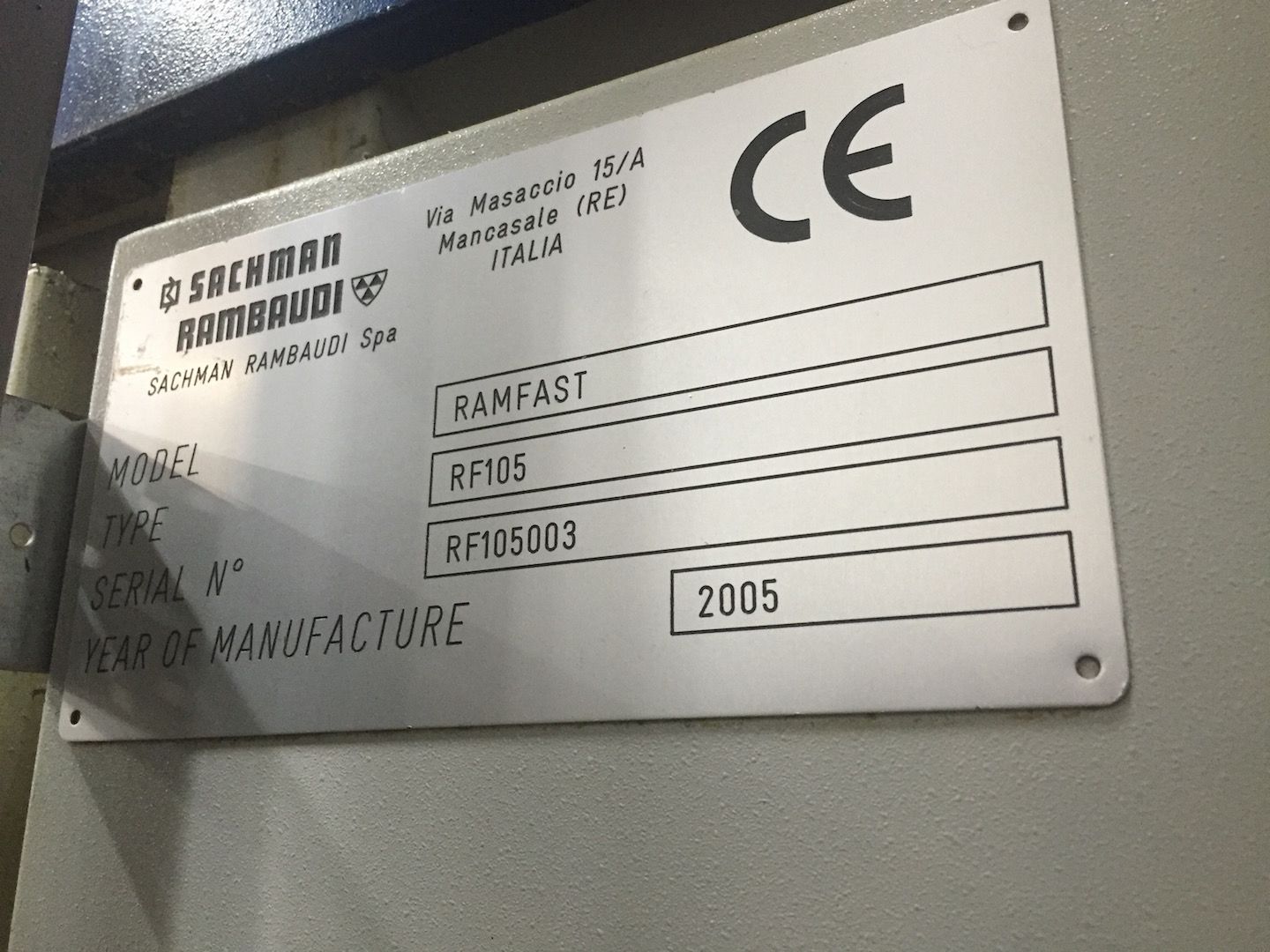

RAMFAST 105
Kapazität
1600x2000+500x900 mm62,99x78,74+19,69x35,43 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Vertikal (Z)
900 mm35,43 in
Längs (X)
1600 mm62,99 in
Quer (Y)
2000+500ATC mm78,74+19,69ATC in
Drehung Tisch (B)
360000 °

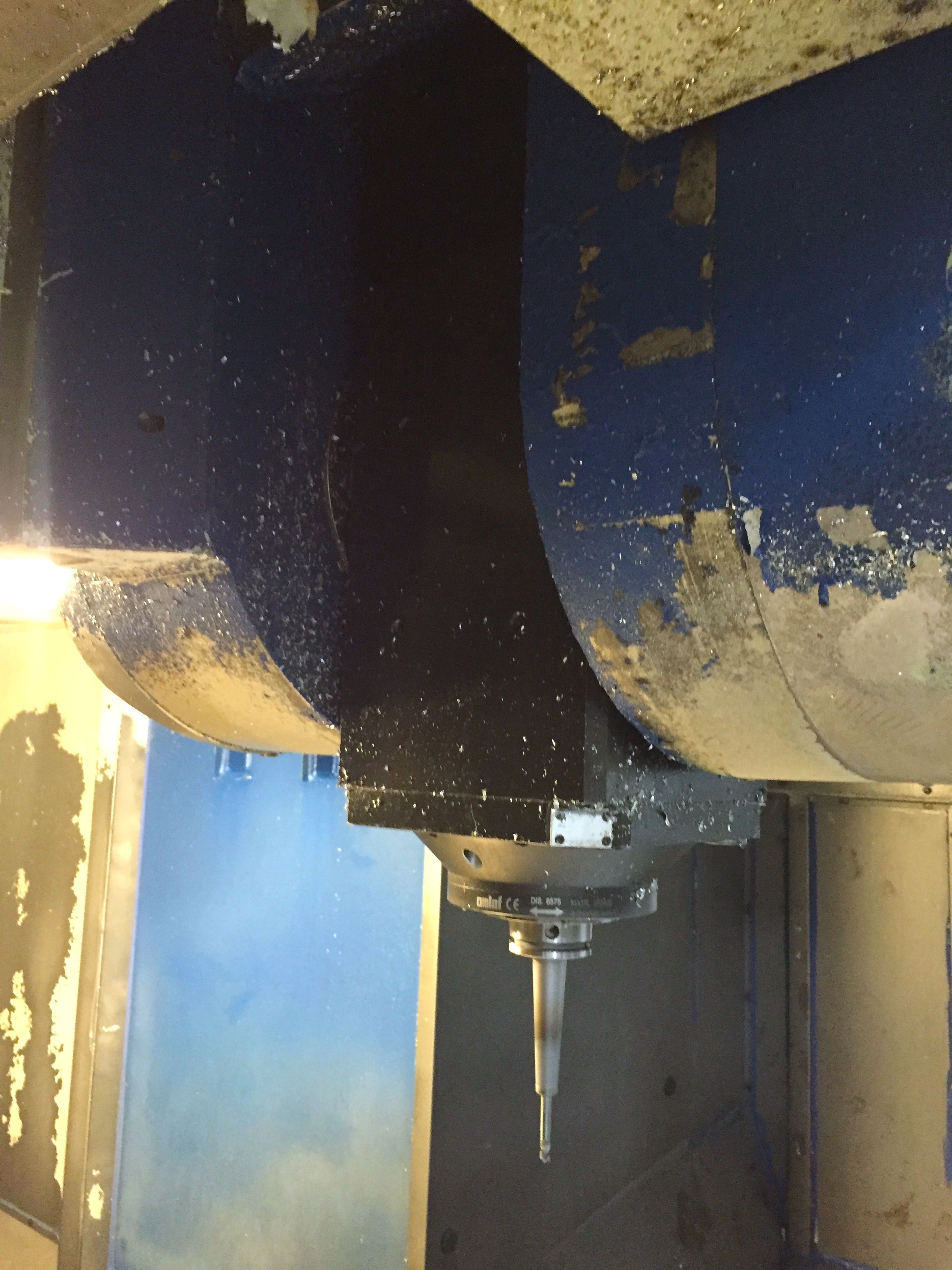

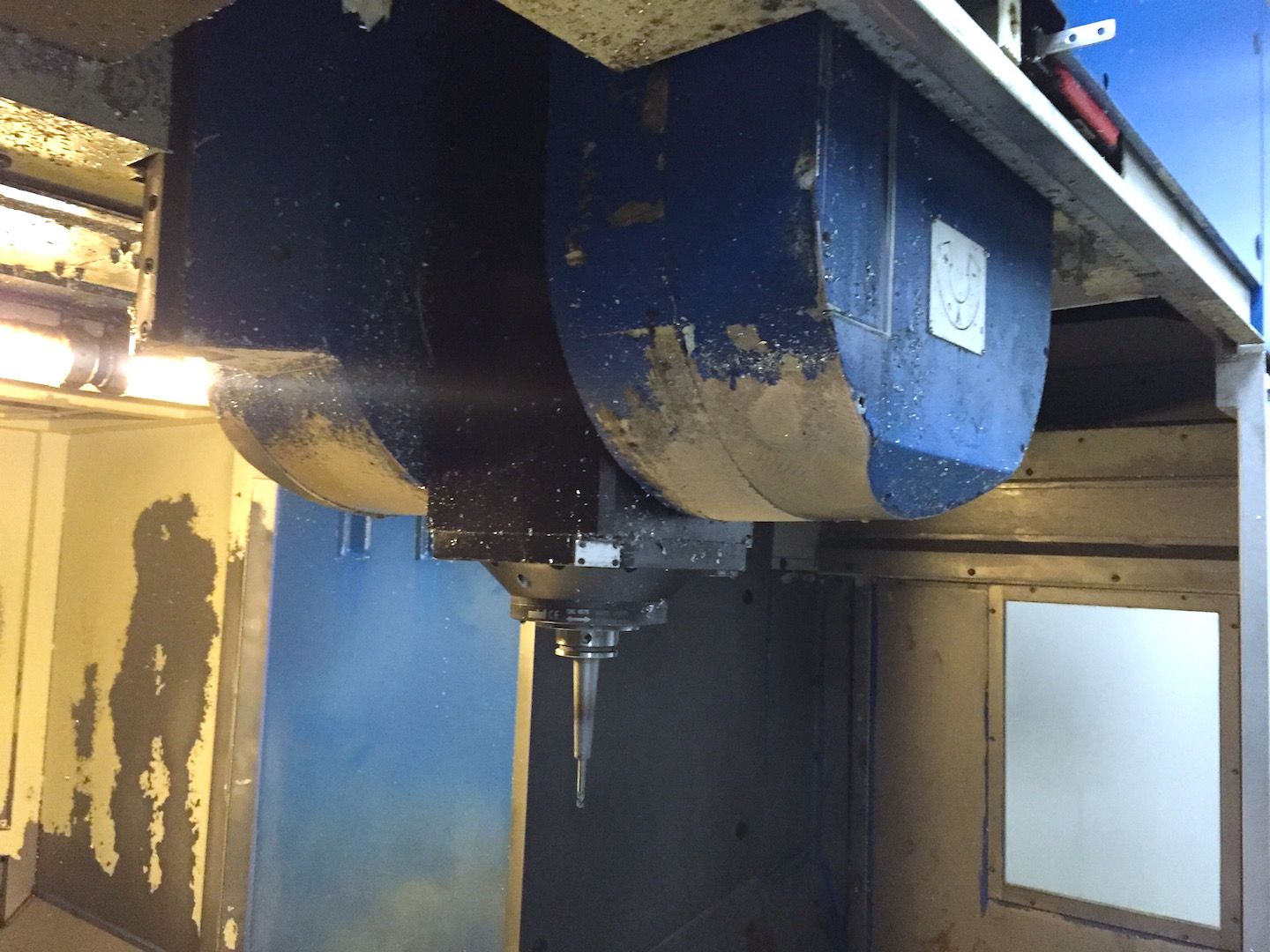

Oscillazione Testa (A)
+/- 105 °
Schwingvermögen Zylinder
1200 mm47,24 in

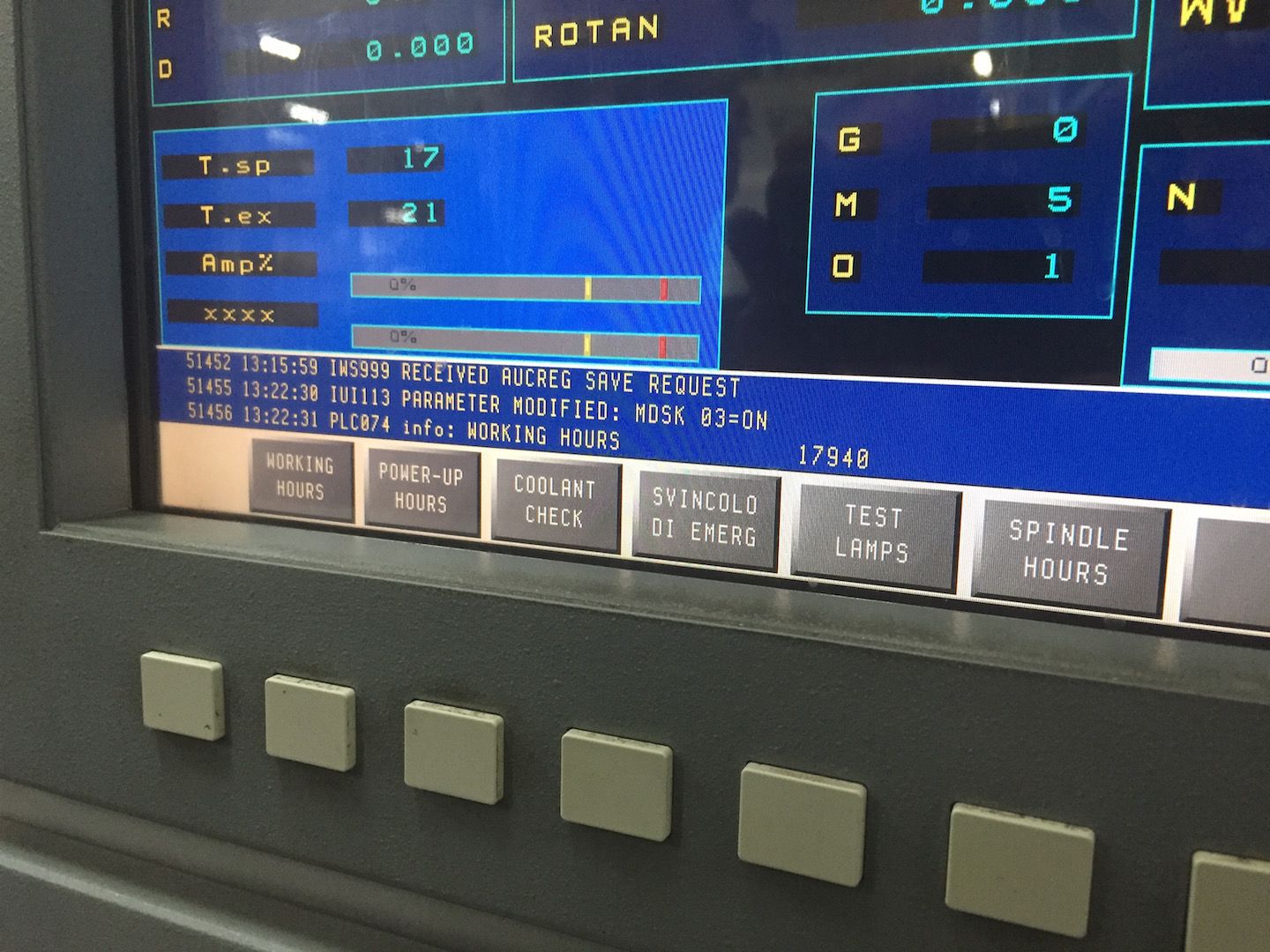

CNC

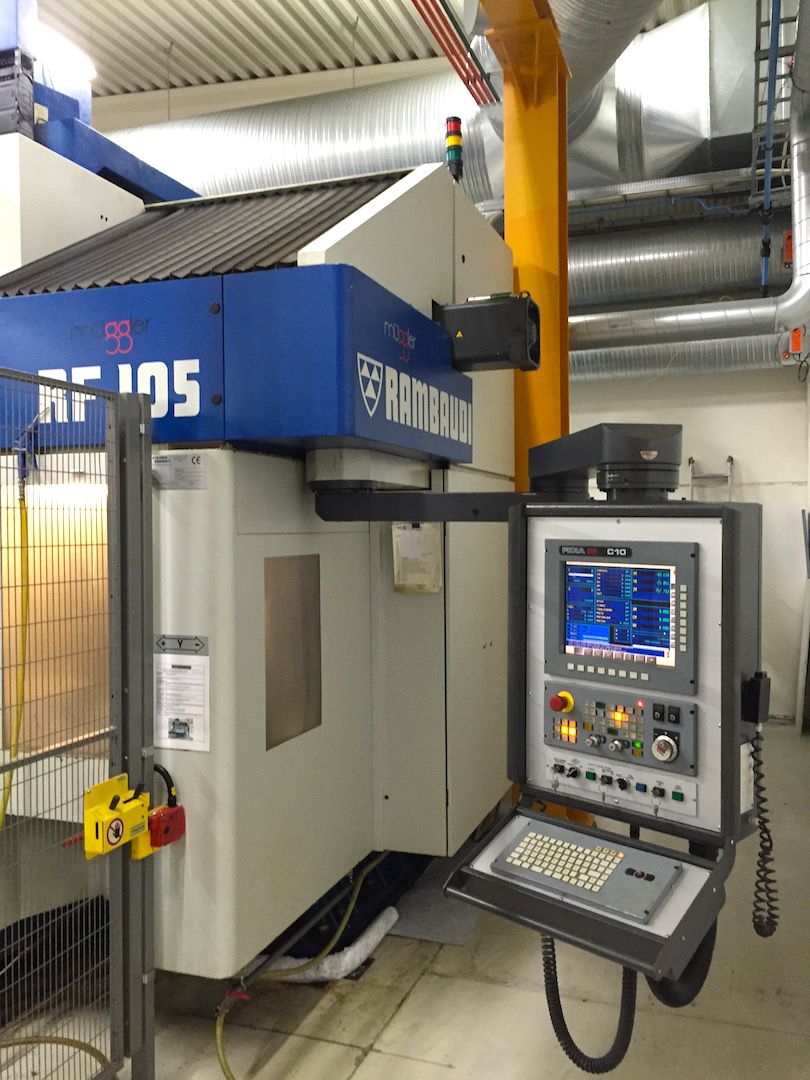

CNC

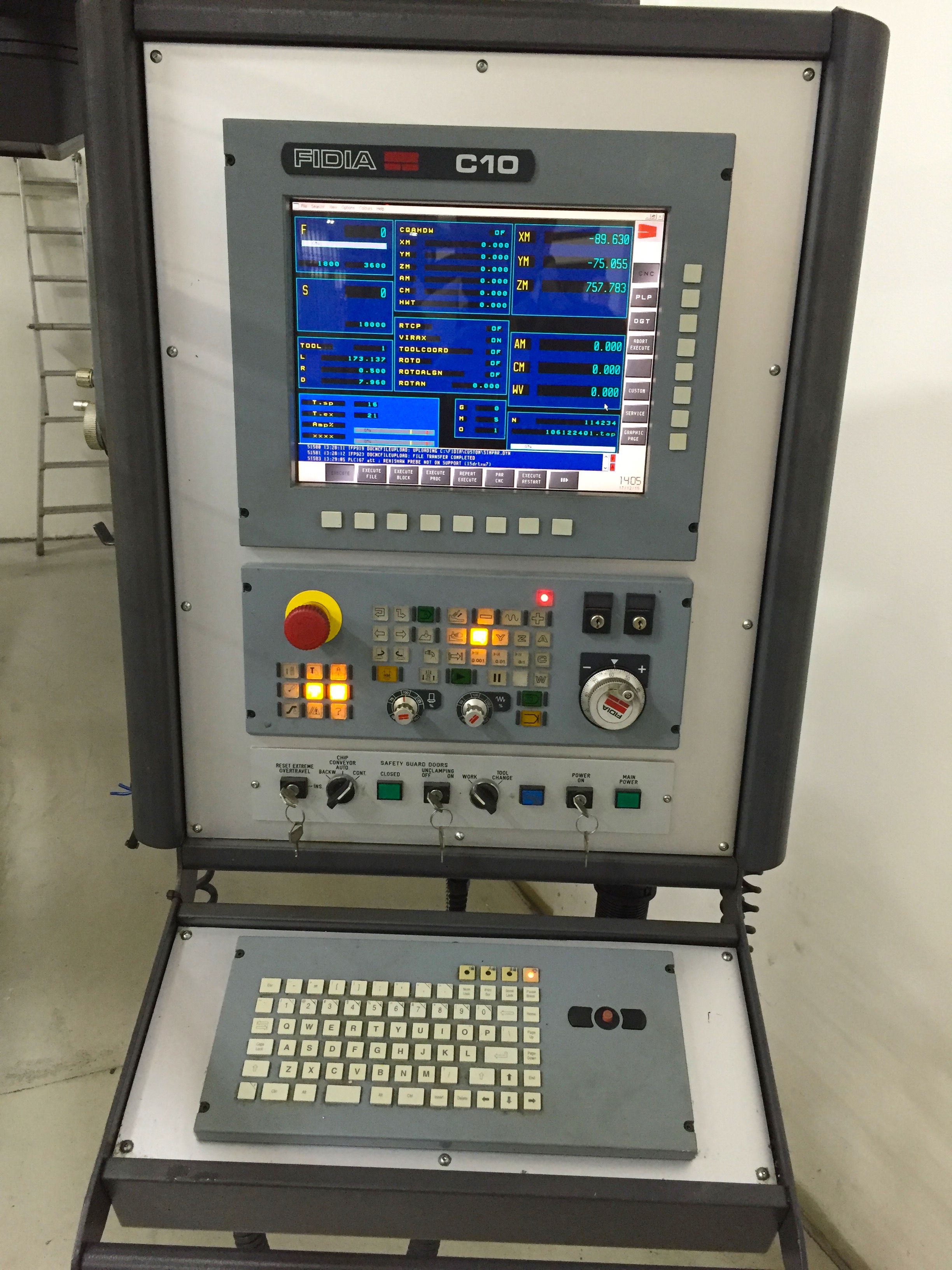

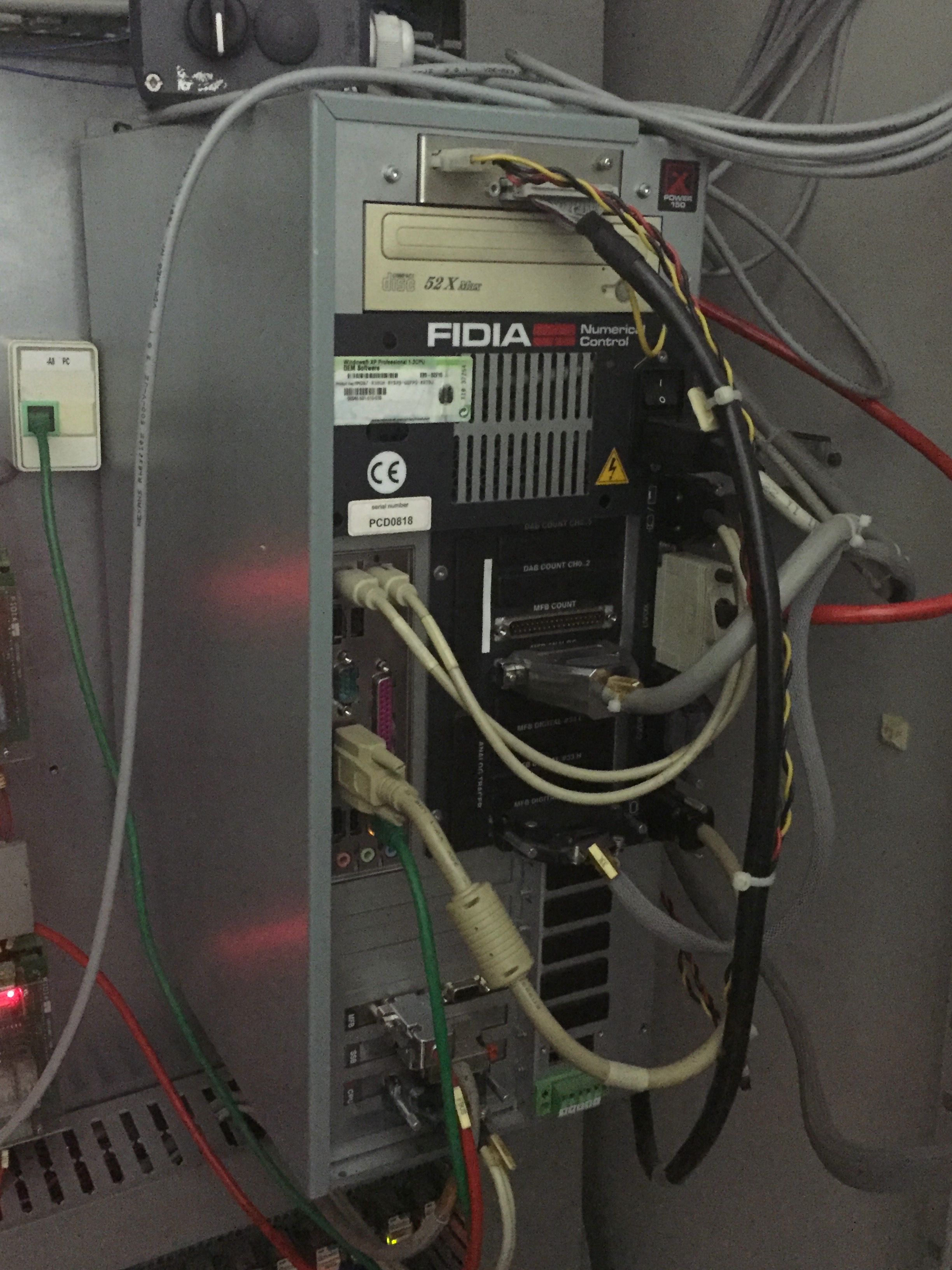

FIDIA C10

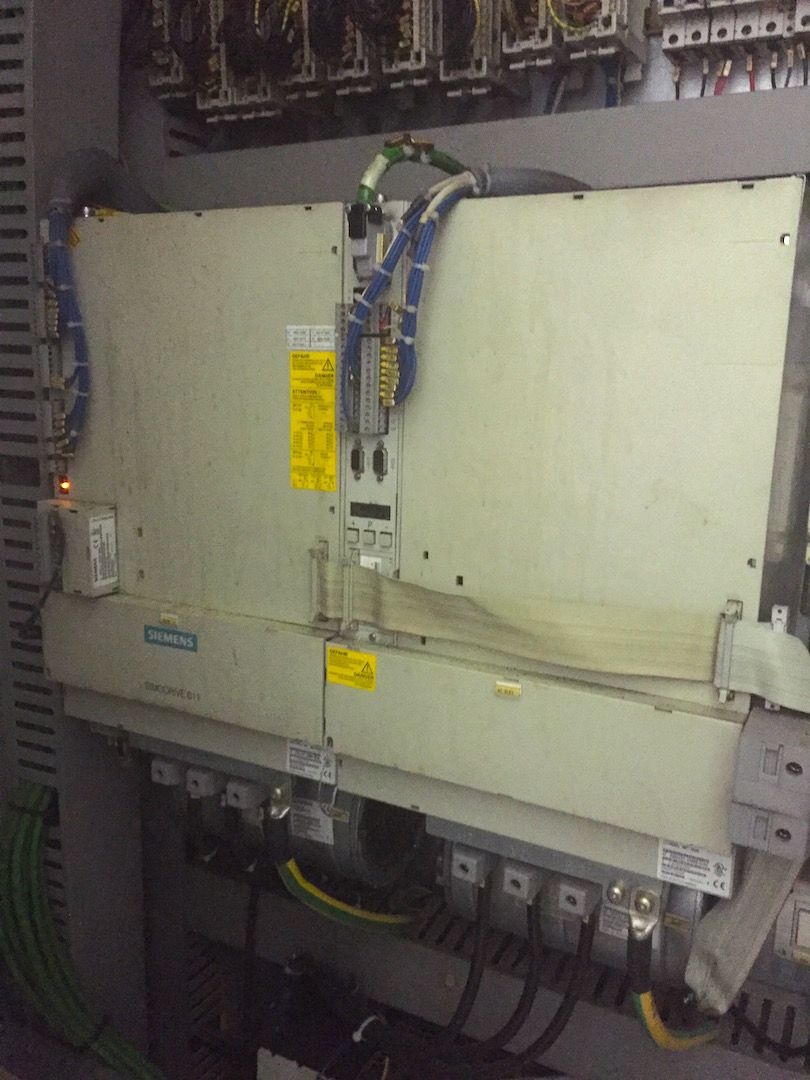

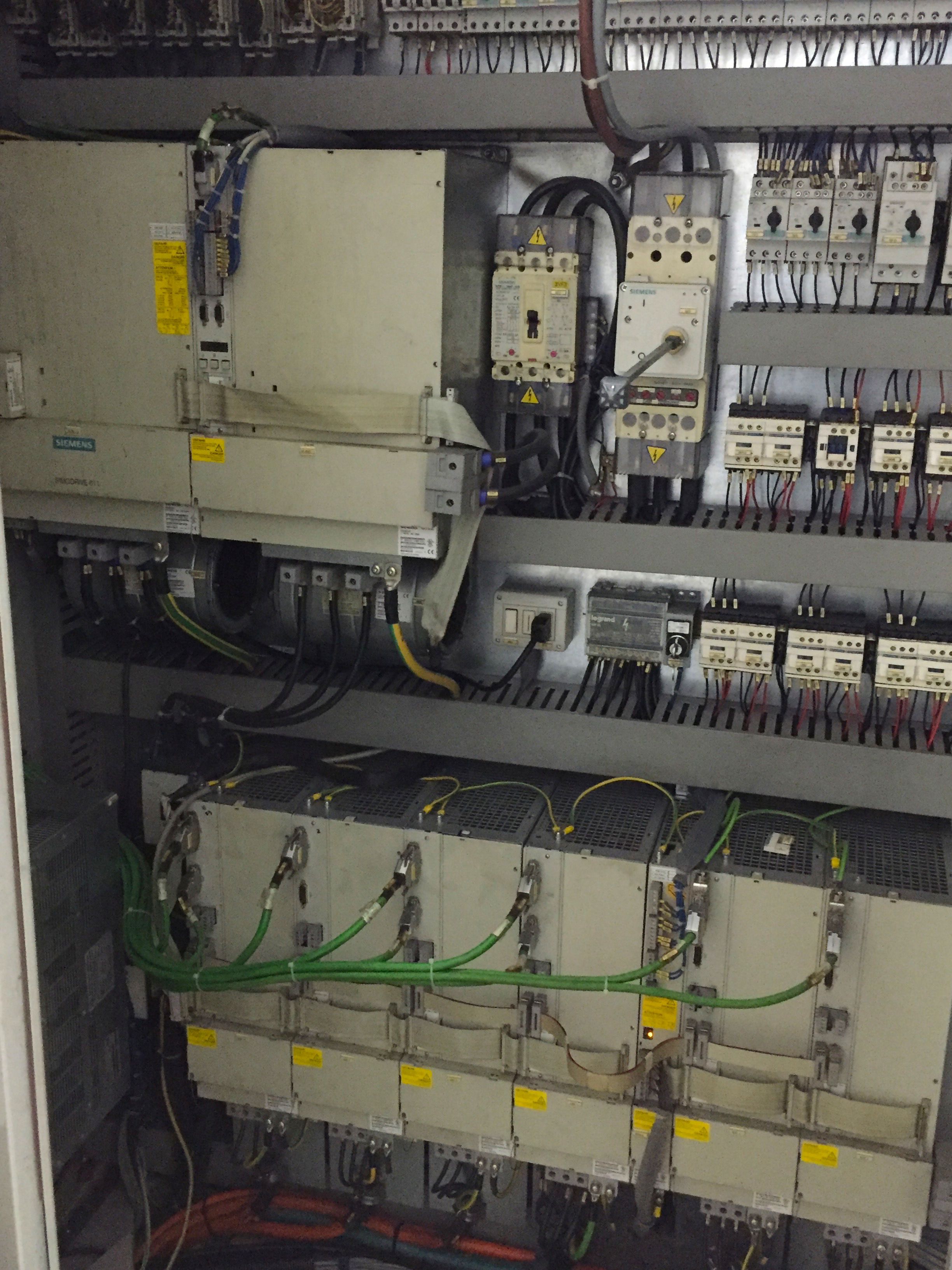

Antriebe
SIEMENS
SPINDEL
Leistung der Spindel
28 Kw
Drehgeschwindigkeit
28-24000 Rpm
Aufnahme
HSK63A

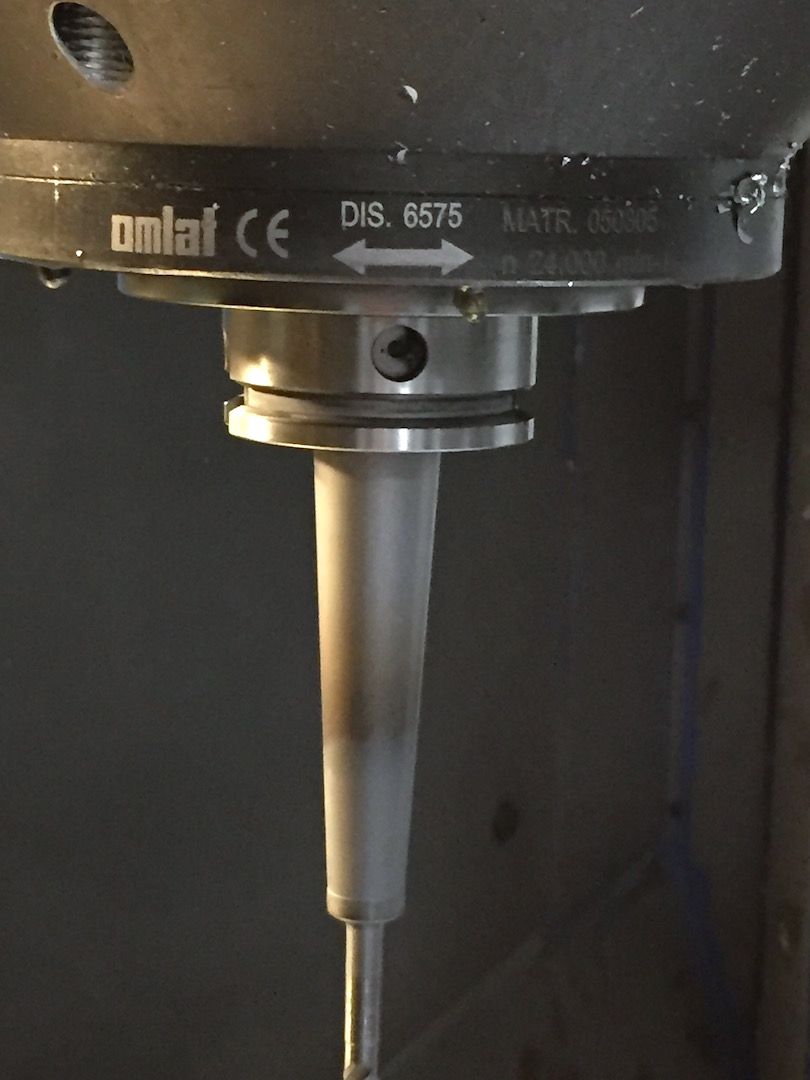

Spindelgetriebe
Elettromandrino
Anmerkungen
elettromantrino 24.000Rpm revisionato di scorta
Internes Kühlmittel
si Bar
Drehmoment
(S1) 90 Nm
VORSCHüBE
Schnell X
45 m/min1.771,65 ipm
Schnell Y
45 m/min1.771,65 ipm
Schnell Z
45 m/min1.771,65 ipm
X
45 m/min1.771,65 ipm
Y
45 m/min1.771,65 ipm
Z
45 m/min1.771,65 ipm
Anmerkungen
accelerazione assi 4,5m/s2

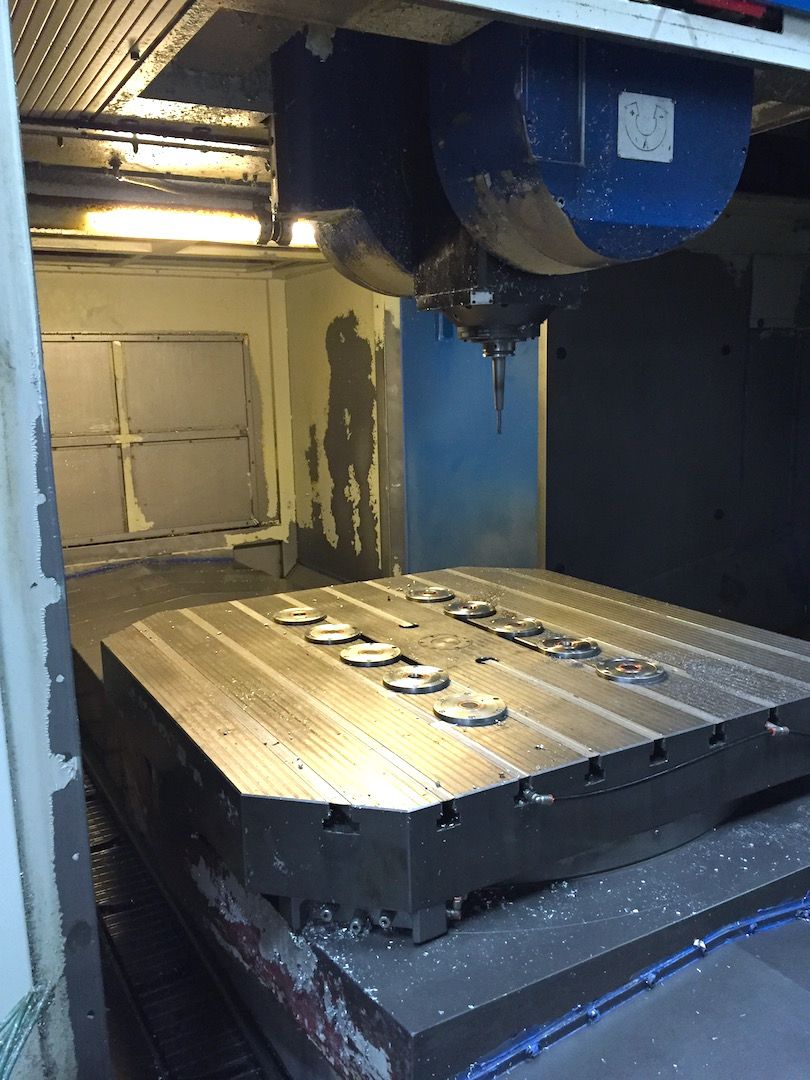

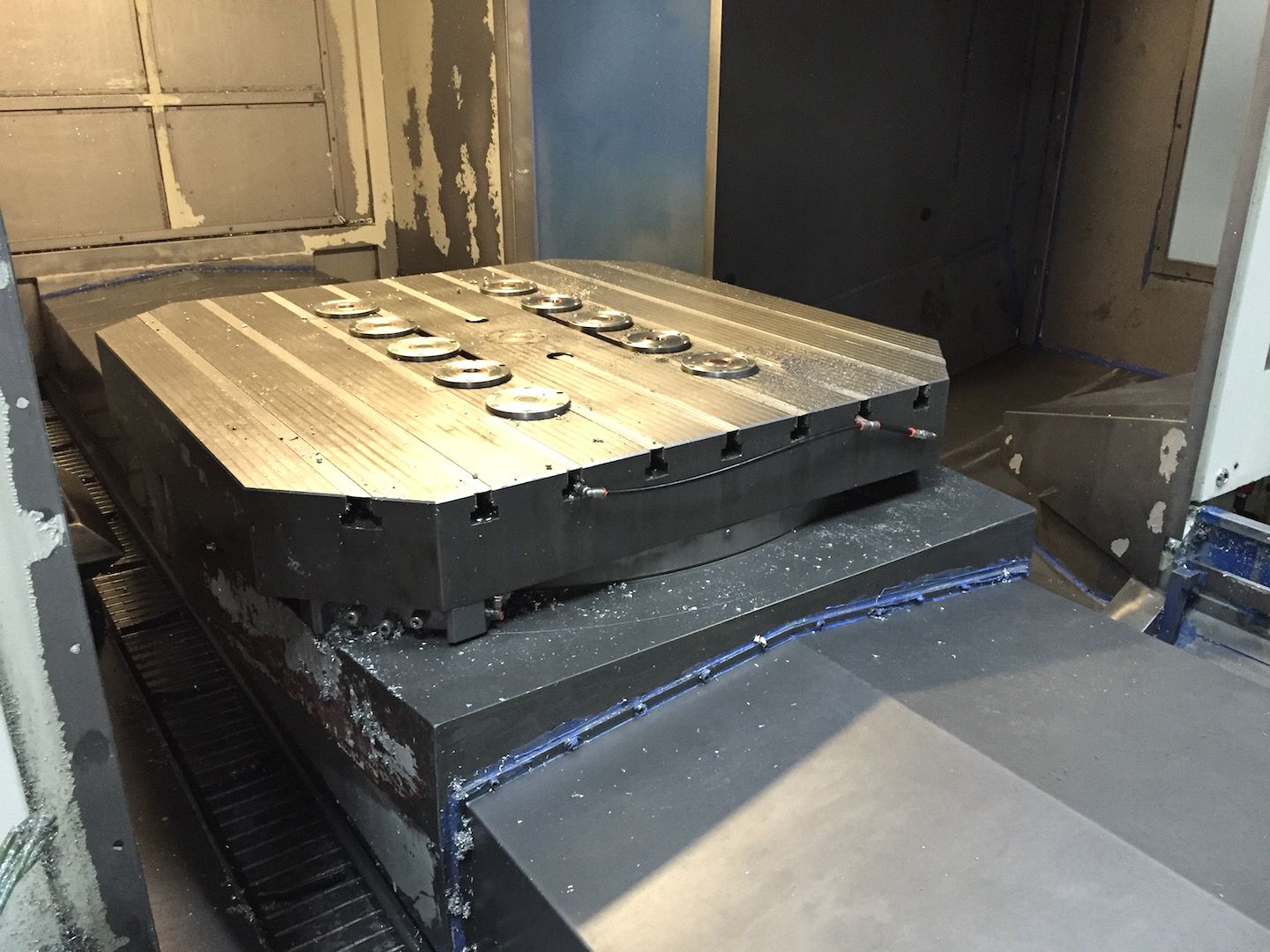

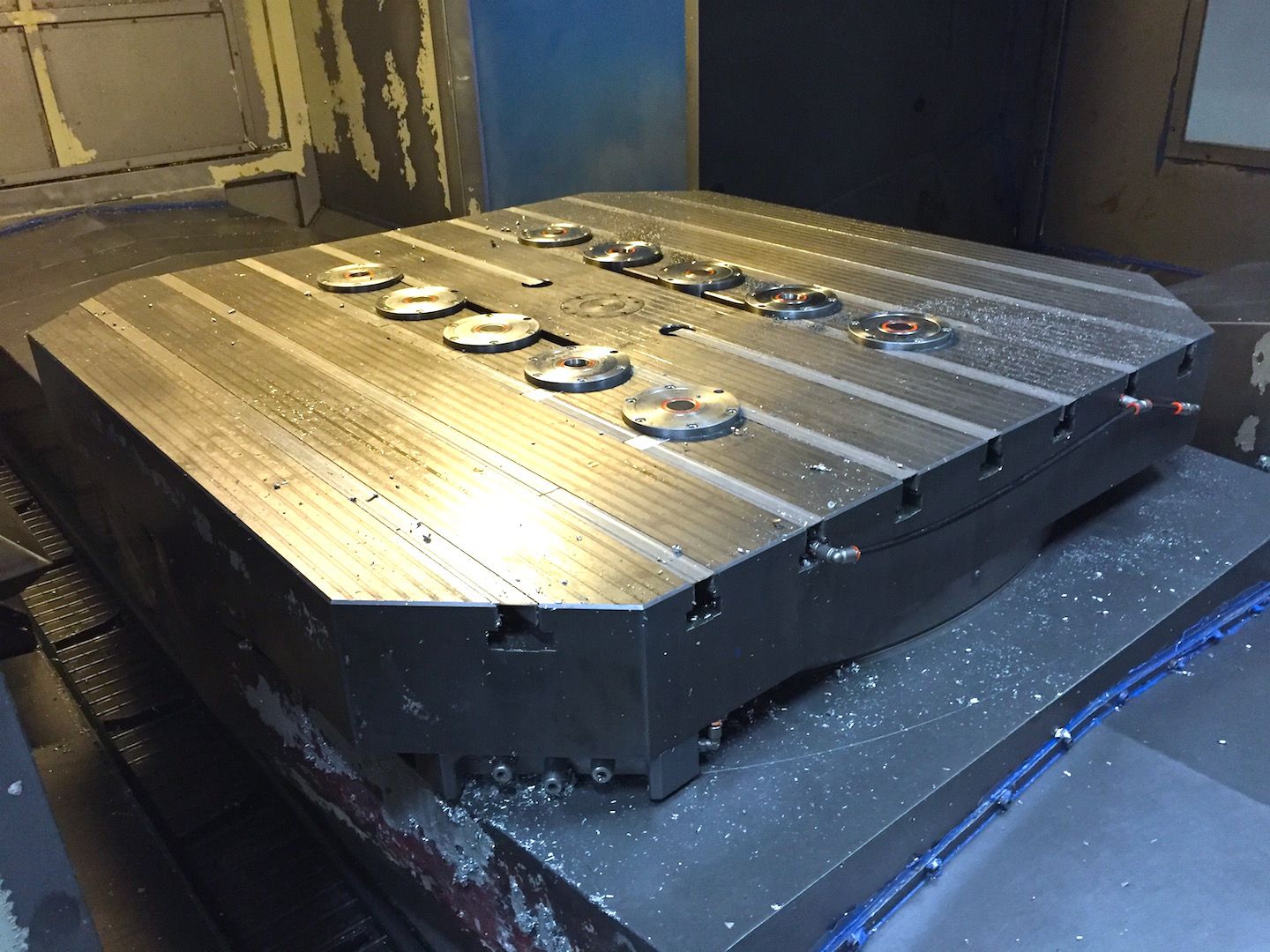

TISCH
Größe (LxBxH)
1200x1200 mm47,24x47,24 in
Kapazität
approx. 3000 Kg
Auflösung (Achse B)
0,001 °

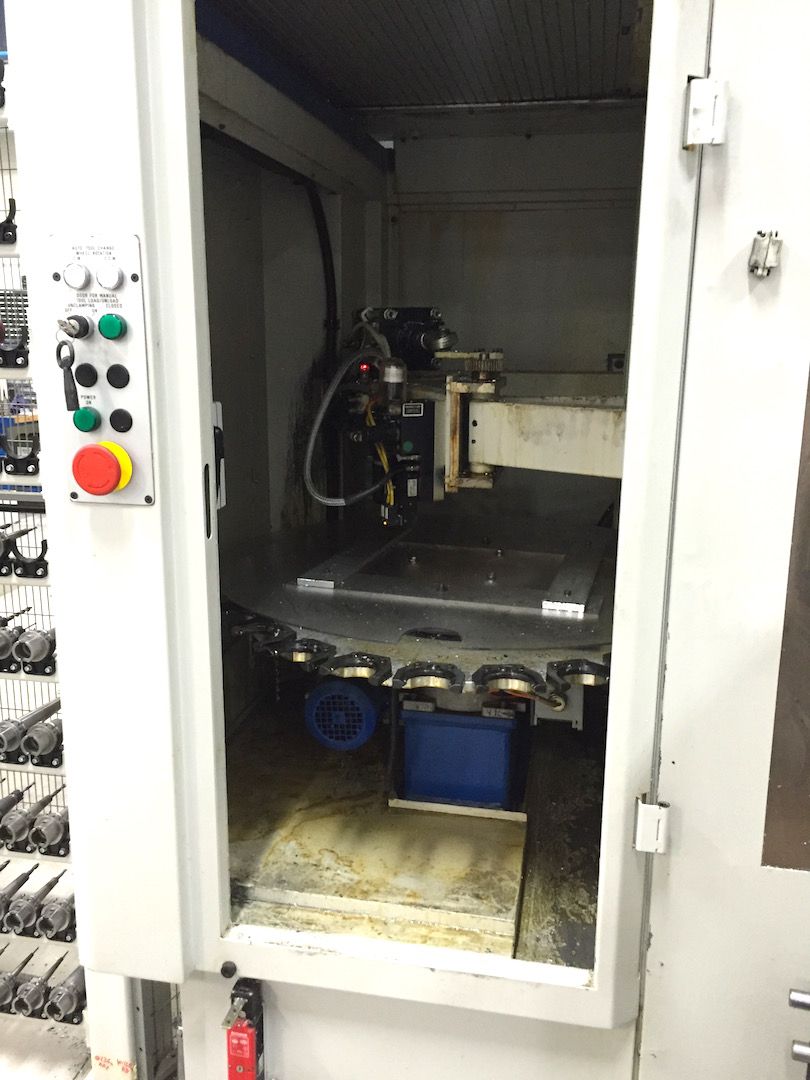

ATC
Plätze
60
Max. Durchm. Werkzeug
105 mm4,13 in
Max. Länge Werkzeug
250 mm9,84 in
Max. Gewicht Werkzeug
10 Kg
Werkzeugaufnahme
HSK63 A
EXTRA
Mitgeliefertes Zubehör

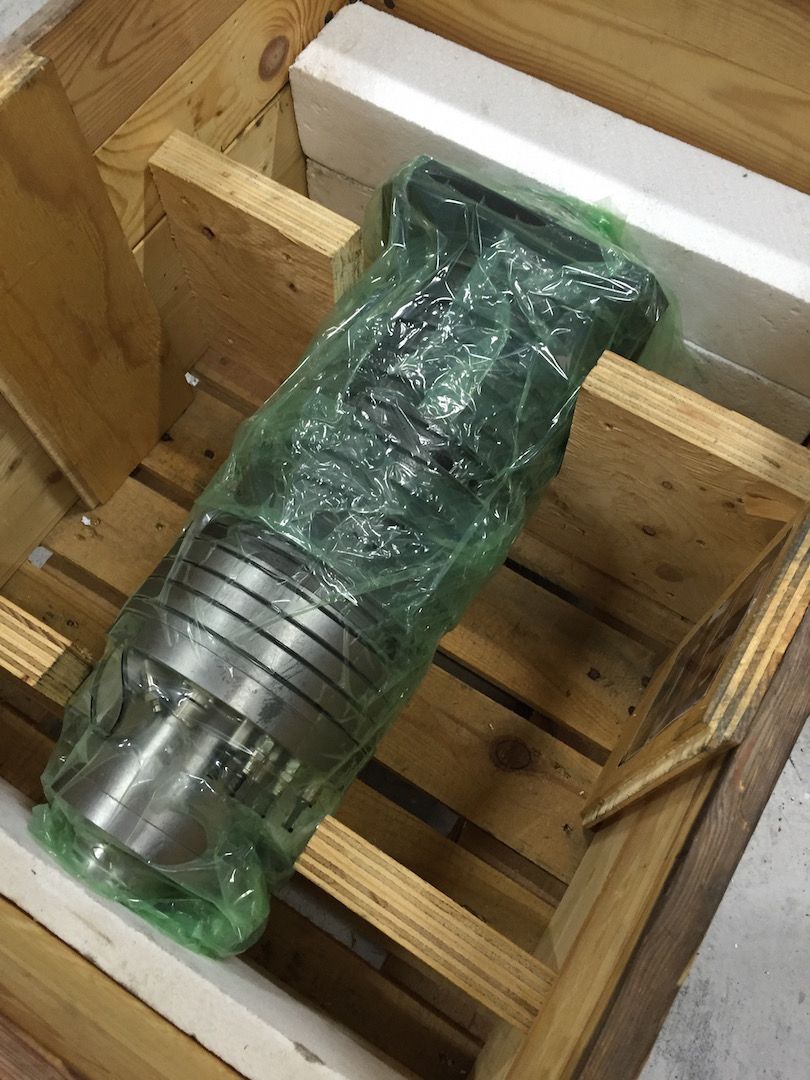

secondo elettromandrino 24.000 Rpm revisionato
Hochdruck
20 Bar
Gebrauchs- und Wartungsanleitungen
Ja

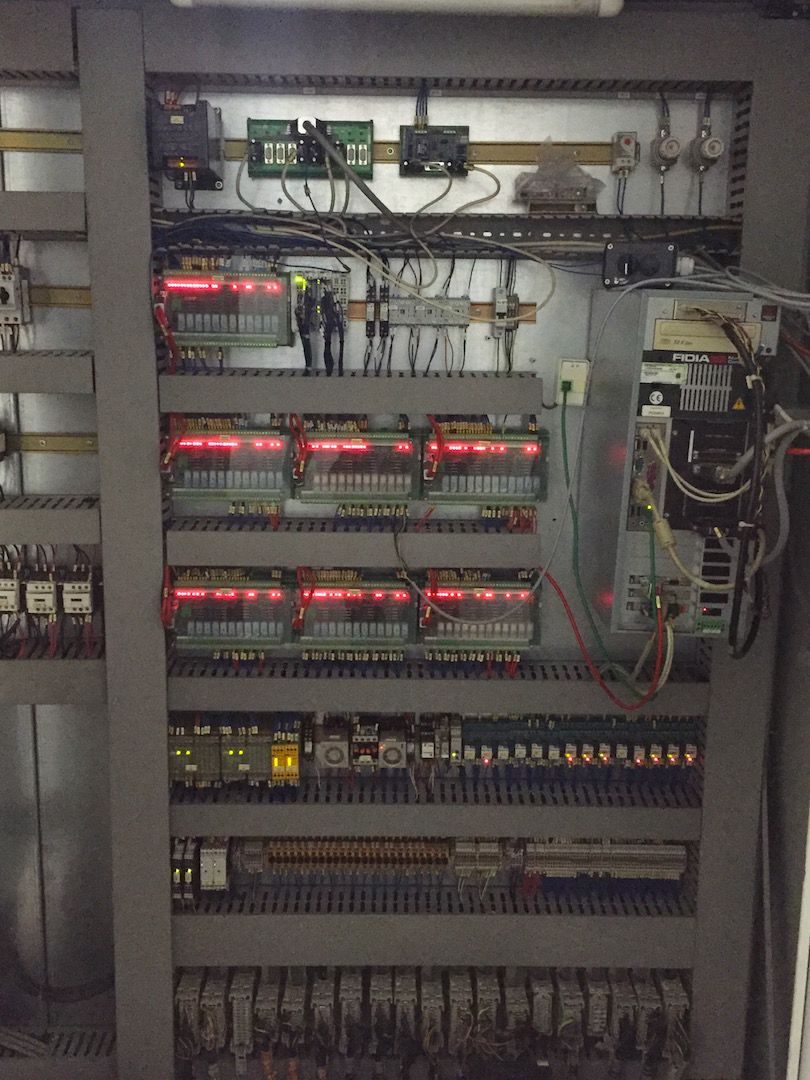

Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
integrale
Lieferbarkeit
Febbraio 2016
Sichtbar in Funktion
si
Gesamtgewicht der Maschine
26000 Kg
Max. Installierte Leistung
90 Kw
Raumbedarf der Maschine
5300x7000x4300 mm208,66x275,59x169,29 in
Werkzeugvoreinstellung
BLUM

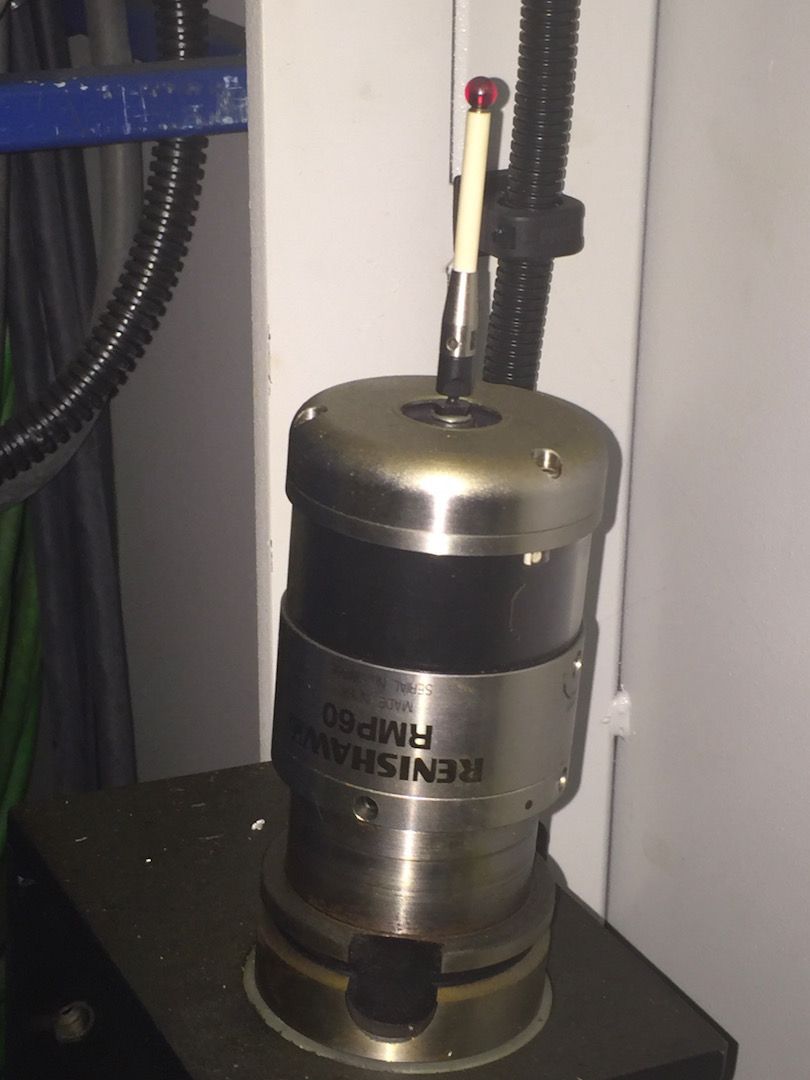

Werkstücktaster
RENISHAW RMP60
Rauchabsaugung
si
Principali interventi/aggiornamenti effettuati sulla macchina
sostituzione elettromandrino a 07/2015 (ad ora circa 800 ore di lavoro), revisione completa su elettromandrino di scorta

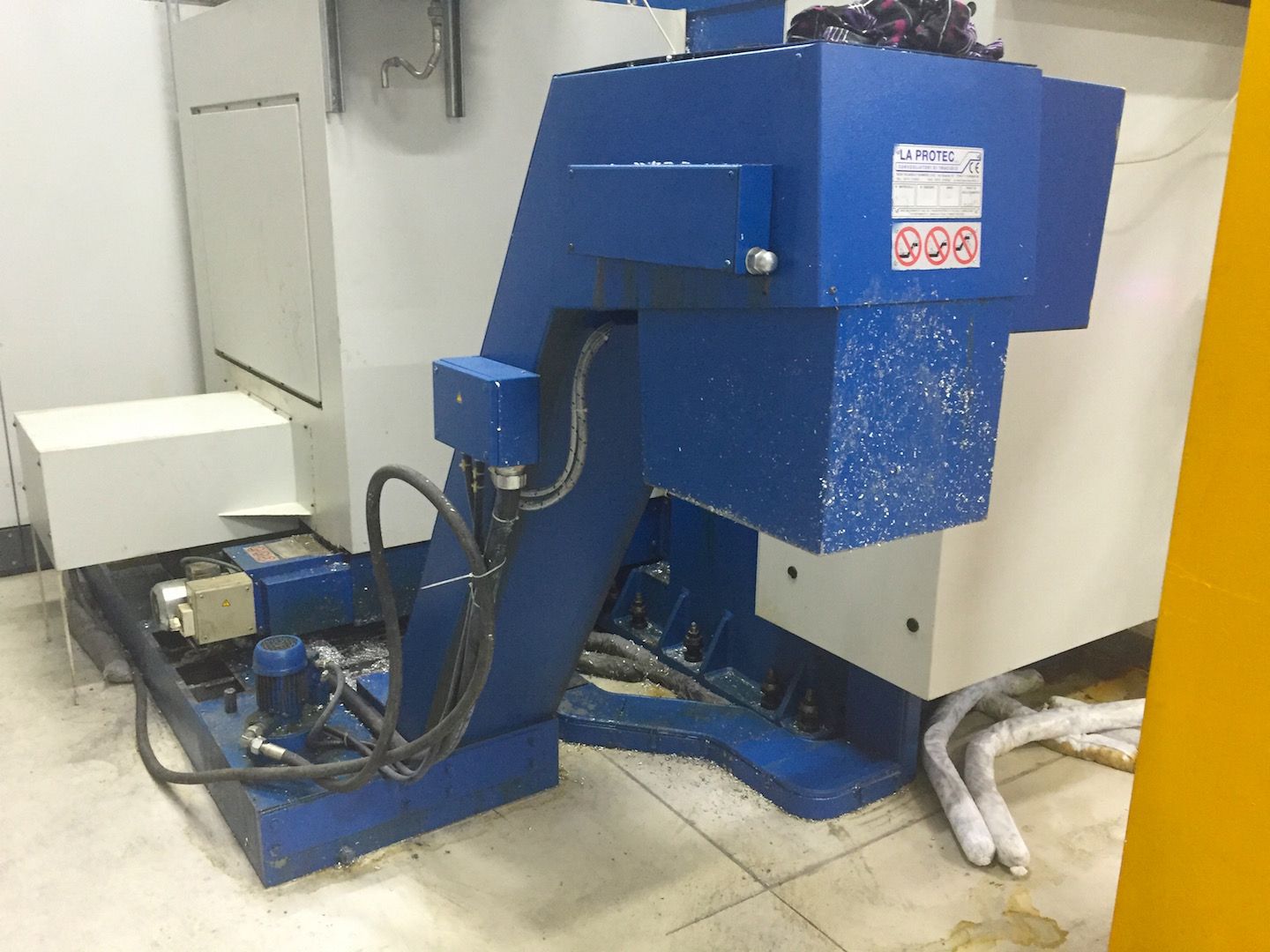

Filtersystem

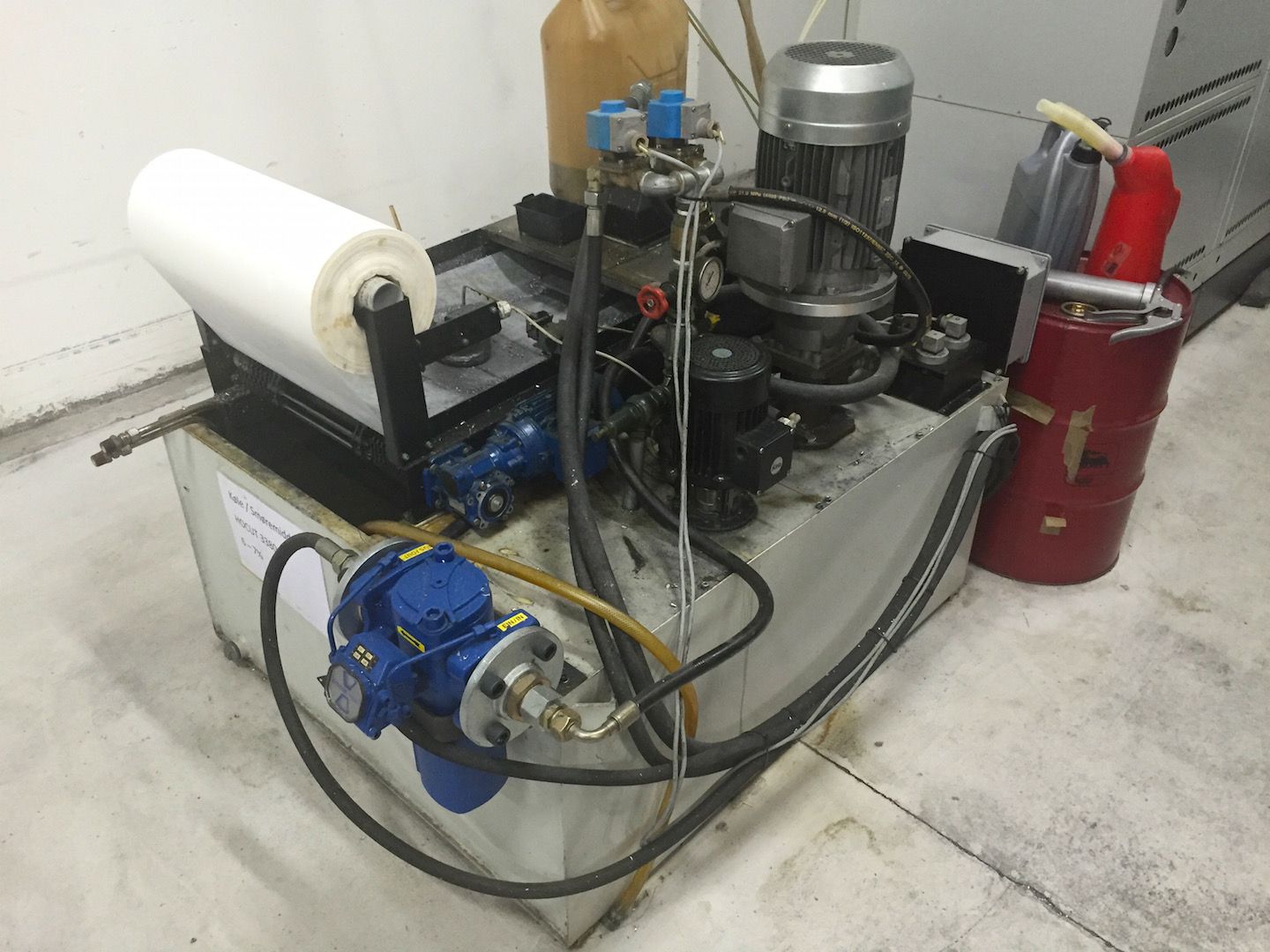

filtra a carta con pompa alta pressione
Sichtbar im Magazin
da 02/2016
