Kategorie
Bearbeitungszentren
Typ
Horizontal
Marke
Modell
HX 400i
Kapazität
660x560x610 mm25,98x22,05x24,02 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
660 mm25,98 in
Vertikal (Z)
560 mm22,05 in
Quer (Y)
610 mm24,02 in
Tisch (B)
0,001 °

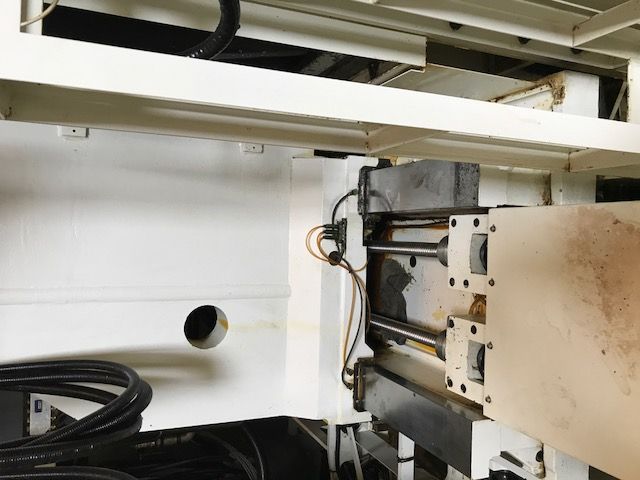

Achsenhalterung
guide piane, movimento con doppie viti forate e raffreddate e doppi motori su ogni asse

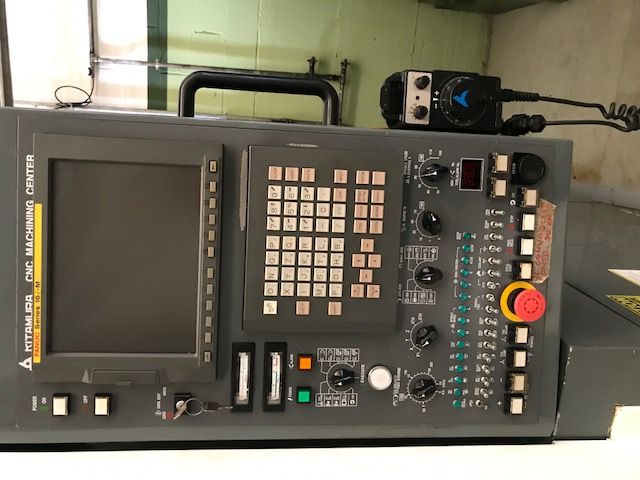

CNC
CNC
FANUC 16iM
Antriebe
Fanuc
Messsystem
Righe ottiche su assi lineari, Encoder su asse B

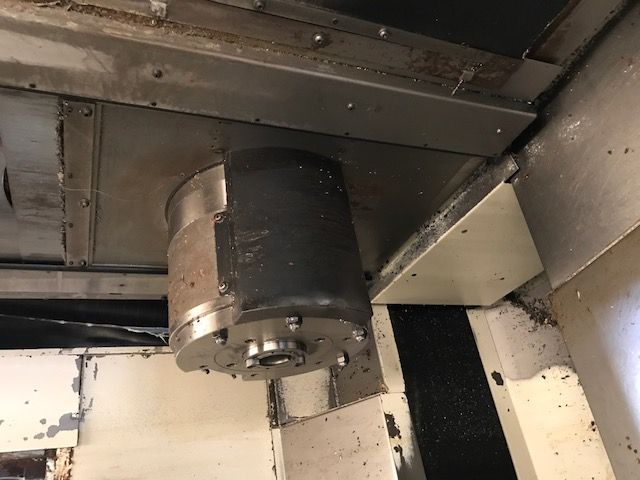

SPINDEL
Leistung der Spindel
15-18,5 Kw
Umschaltung
2 meccaniche
Drehgeschwindigkeit
35-13000 Rpm
Aufnahme
ISO40
Spindelgetriebe
cambio gamma meccanico
Internes Kühlmittel
18 Bar
Drehmoment
270 Nm
VORSCHüBE
Schnell X
50 m/min1.968,50 ipm
Schnell Y
50 m/min1.968,50 ipm
Schnell Z
50 m/min1.968,50 ipm
Schnell B
40 Rpm
TISCH
Größe (LxBxH)
400x400 mm15,75x15,75 in
Kapazität
500 Kg
Auflösung (Achse B)
0,001 °
Messsystem
Encoder rotativo
PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Fläche Palette
400x400 mm15,75x15,75 in
Drehgeschwindigkeit
40 Rpm
Kapazität
500 Kg
ATC
Plätze
50
Max. Durchm. Werkzeug
95 mm3,74 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
150 mm5,91 in
Max. Länge Werkzeug
360 mm14,17 in
Max. Gewicht Werkzeug
10 Kg
Werkzeugaufnahme
BT40
Zeit für Werkzeugwechsel
1 sec.
EXTRA
Gesamtgewicht der Maschine
16000 Kg
Raumbedarf der Maschine
4600x2450x3300 mm181,10x96,46x129,92 in
Mitgeliefertes Zubehör
tastatore meccanico, evacuatore truciolo laterale, refrigerante 18 bar attraverso il mandrino, predisposizione sistema FMS FASTEMS, luce di servizio
Hochdruck
18 Bar
Werkzeugvoreinstellung
meccanico
Gebrauchs- und Wartungsanleitungen
Ja

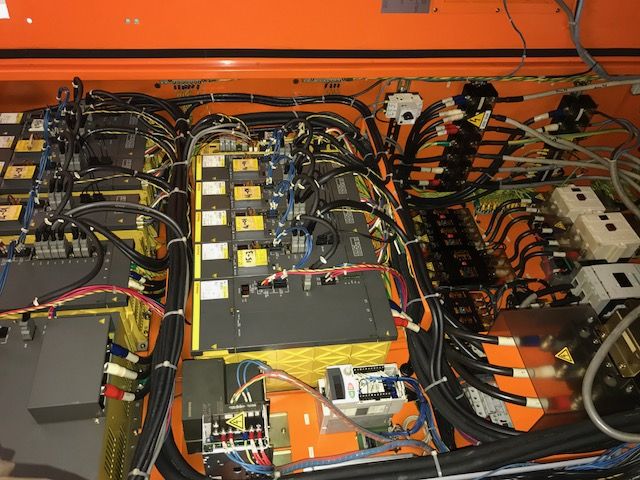

Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
integrale
Lieferbarkeit
Pronta
Sichtbar im Magazin
Si
Sichtbar in Funktion
no
Principali interventi/aggiornamenti effettuati sulla macchina
Manutenzione ordinaria, macchina mai usata sopra i 6000 Rpm
