Kategorie
Bearbeitungszentren
Typ
Horizontal
Marke
Modell

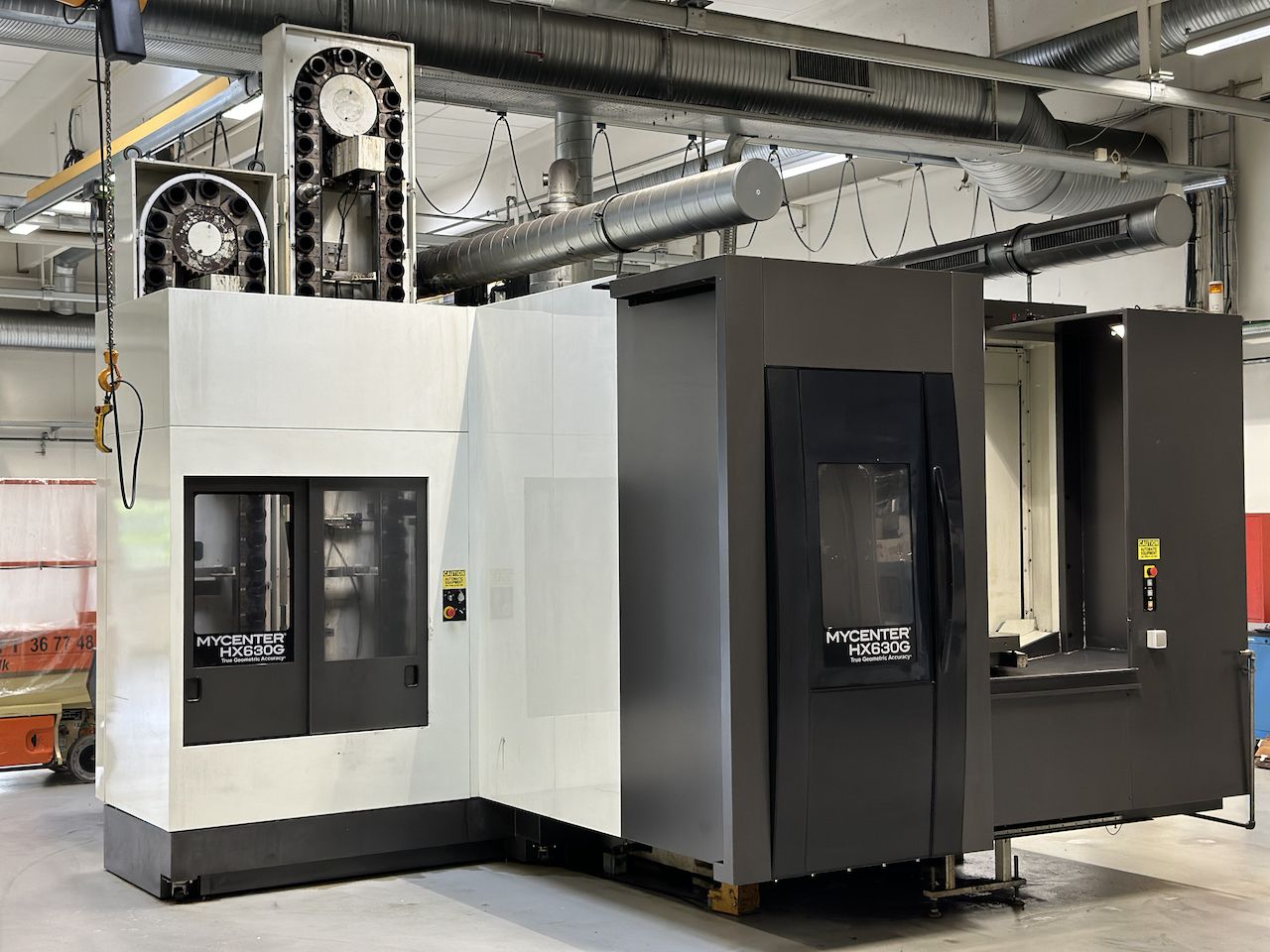

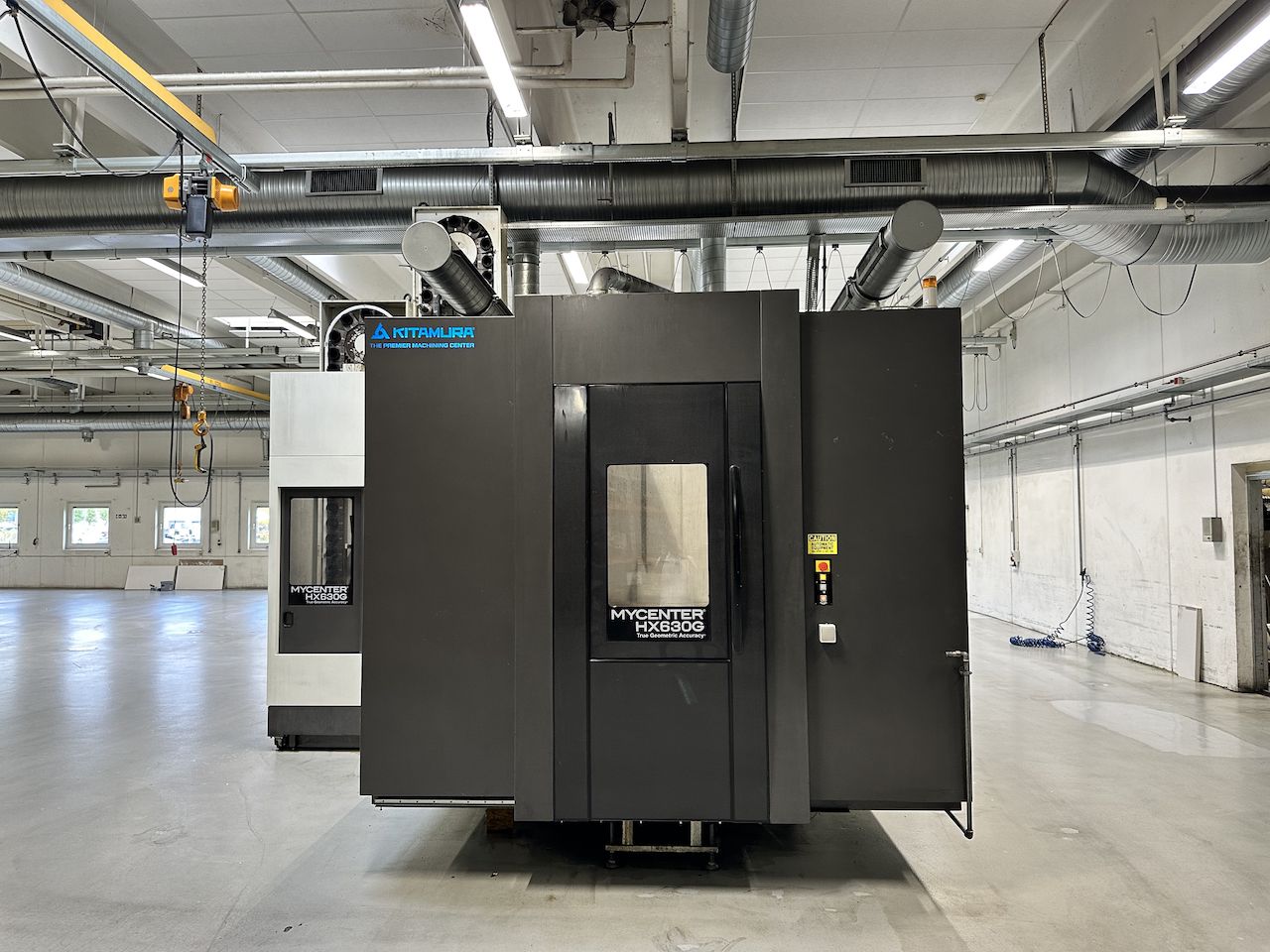

HX630G
Kapazität
1100x920x1050mm / ø1080x1300 mm43,31x36,22x41,34mm / ø42,52x51,18 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
1100 mm43,31 in
Vertikal (Z)
1050 mm41,34 in
Quer (Y)
920 mm36,22 in
Tisch (B)
0,001 °
Max. Werkstückgröße
ø1080x1300 mmø42,52x51,18 in
Anmerkungen
Patented twin ballscrew and dual feedback technology in X, Y & Z axes
CNC
Anmerkungen
67 Million pulse encoder technology with 8,192 block look-ahead processing speeds

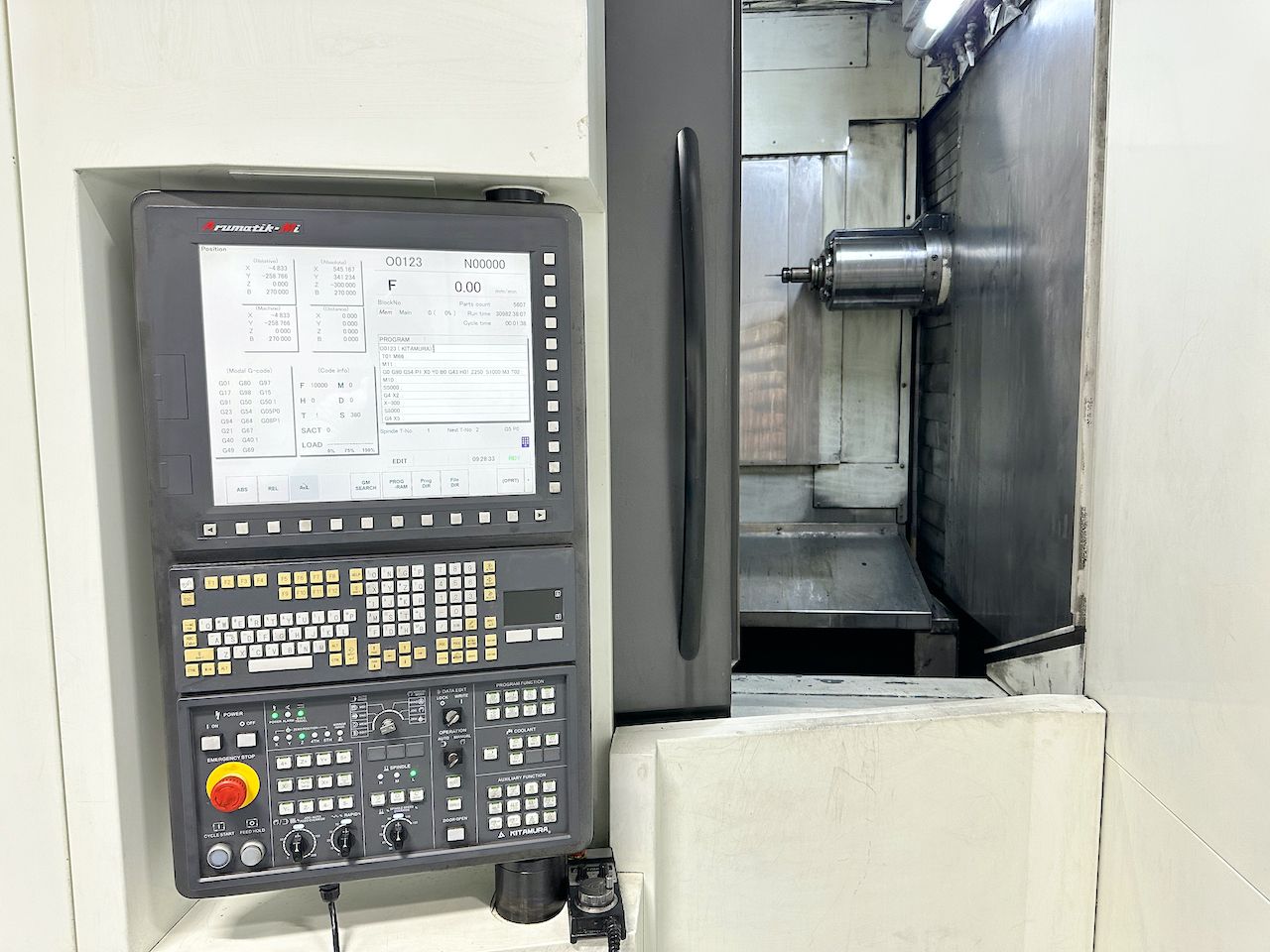

CNC

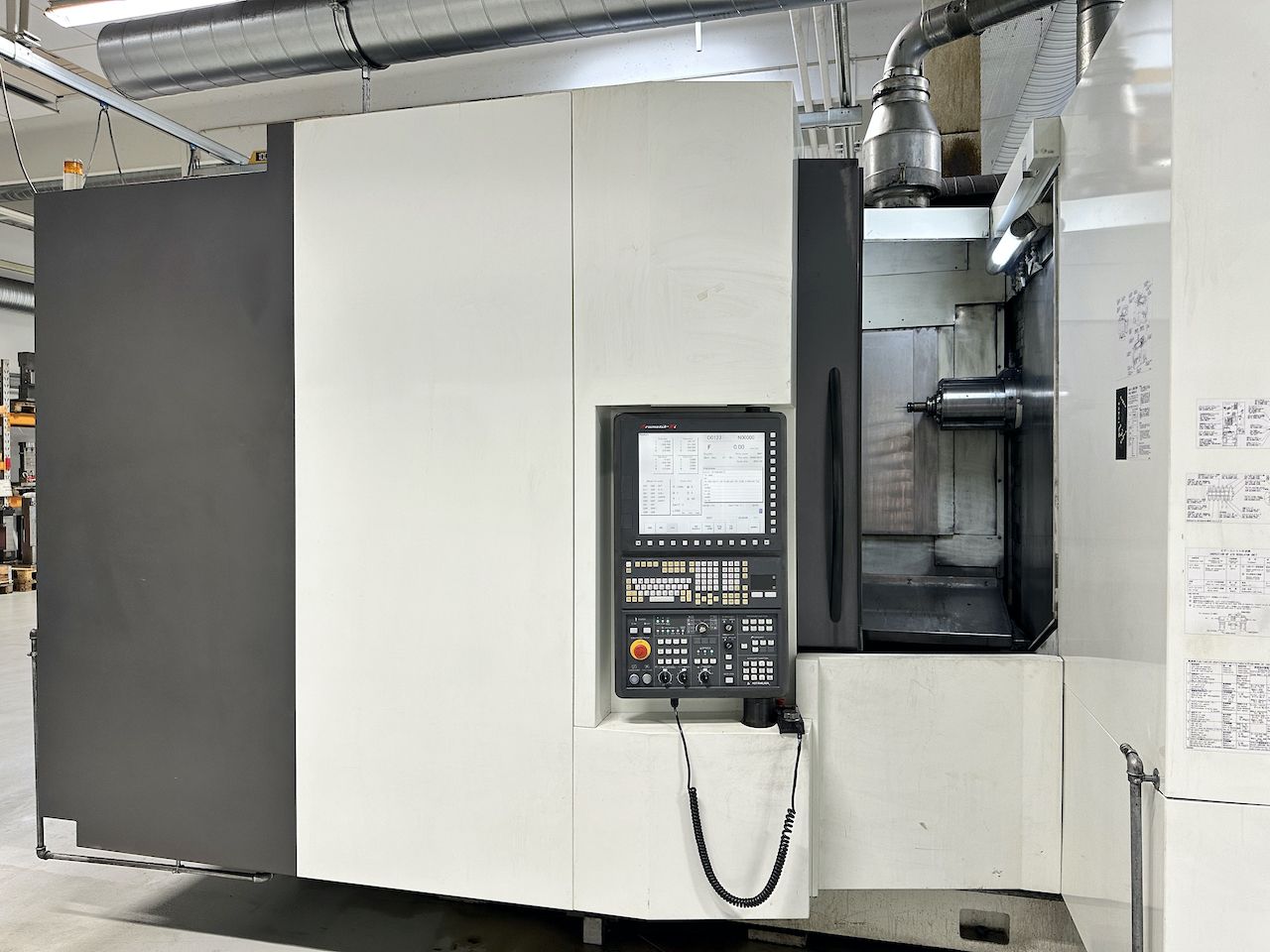

Arumatik-Mi
SPINDEL
Leistung der Spindel
40 Kw
Umschaltung
Gear Drive - 4 step
Drehgeschwindigkeit
35 - 12000 Rpm
Drehmoment
585,9 Nm
Aufnahme
BT50
Spindelgetriebe
Gear driven
Internes Kühlmittel
15 Bar
VORSCHüBE
Schnell Y
60 m/min2.362,20 ipm
Schnell Z
60 m/min2.362,20 ipm
Schnell B
33,3 Rpm
X
60 m/min2.362,20 ipm
Y
60 m/min2.362,20 ipm
Z
60 m/min2.362,20 ipm
Schnell X
60 m/min2.362,20 ipm
Anmerkungen
Induction hardened solid box guideways with linear scale feedback on all axes with twin ballscrew design in X ,Y & Z axes.

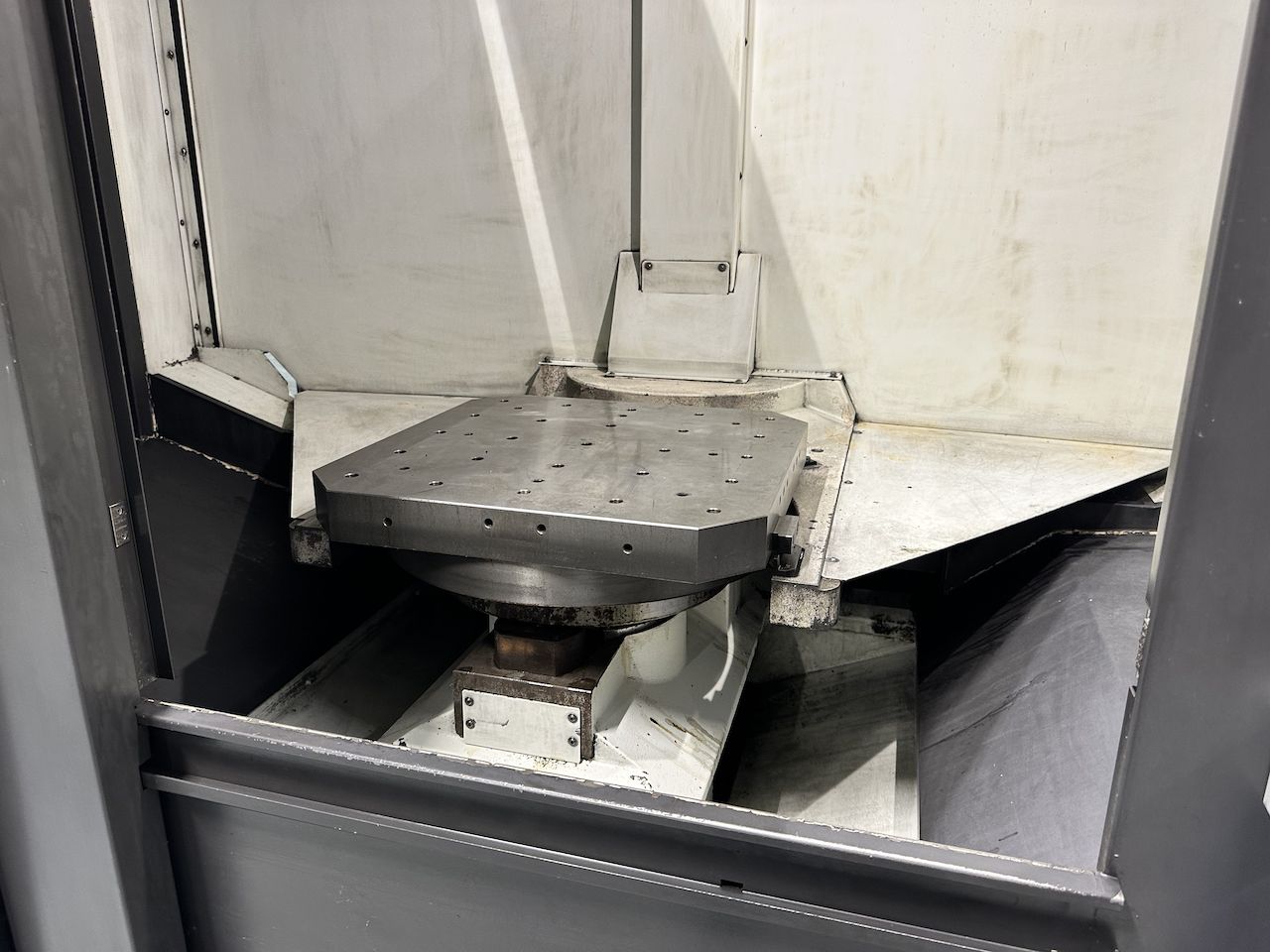

TISCH
Größe (LxBxH)
630x630 mm24,80x24,80 in
Kapazität
1500 Kg
Auflösung (Achse B)
0,001 °
PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Ladestationen
1
Fläche Palette
630x630 mm24,80x24,80 in
Kapazität
1500 Kg
Zeit für Palettenwechsel
14,7 sec

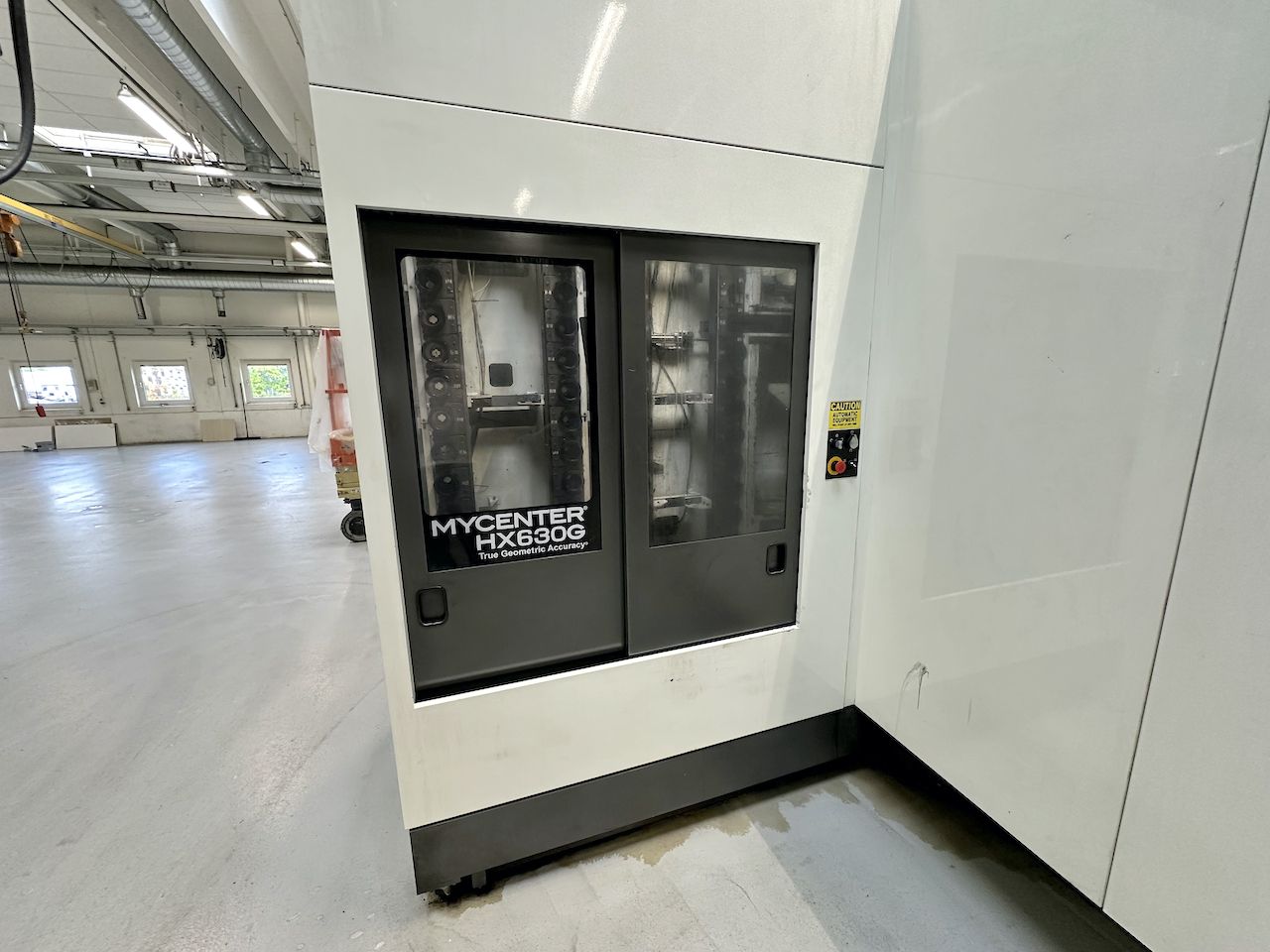

ATC
Plätze
112
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
320 mm12,60 in
Max. Länge Werkzeug
650 mm25,59 in
Max. Gewicht Werkzeug
30 Kg
Werkzeugaufnahme
BT50
Zeit für Werkzeugwechsel
2,1 sec.
EXTRA
Gesamtgewicht der Maschine
≈ 21.000 Kg
Raumbedarf der Maschine
≈4134x5760x3513 mm≈162,76x226,77x138,31 in
Hochdruck
CTS
Werkzeugvoreinstellung
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
Mitgeliefertes Zubehör

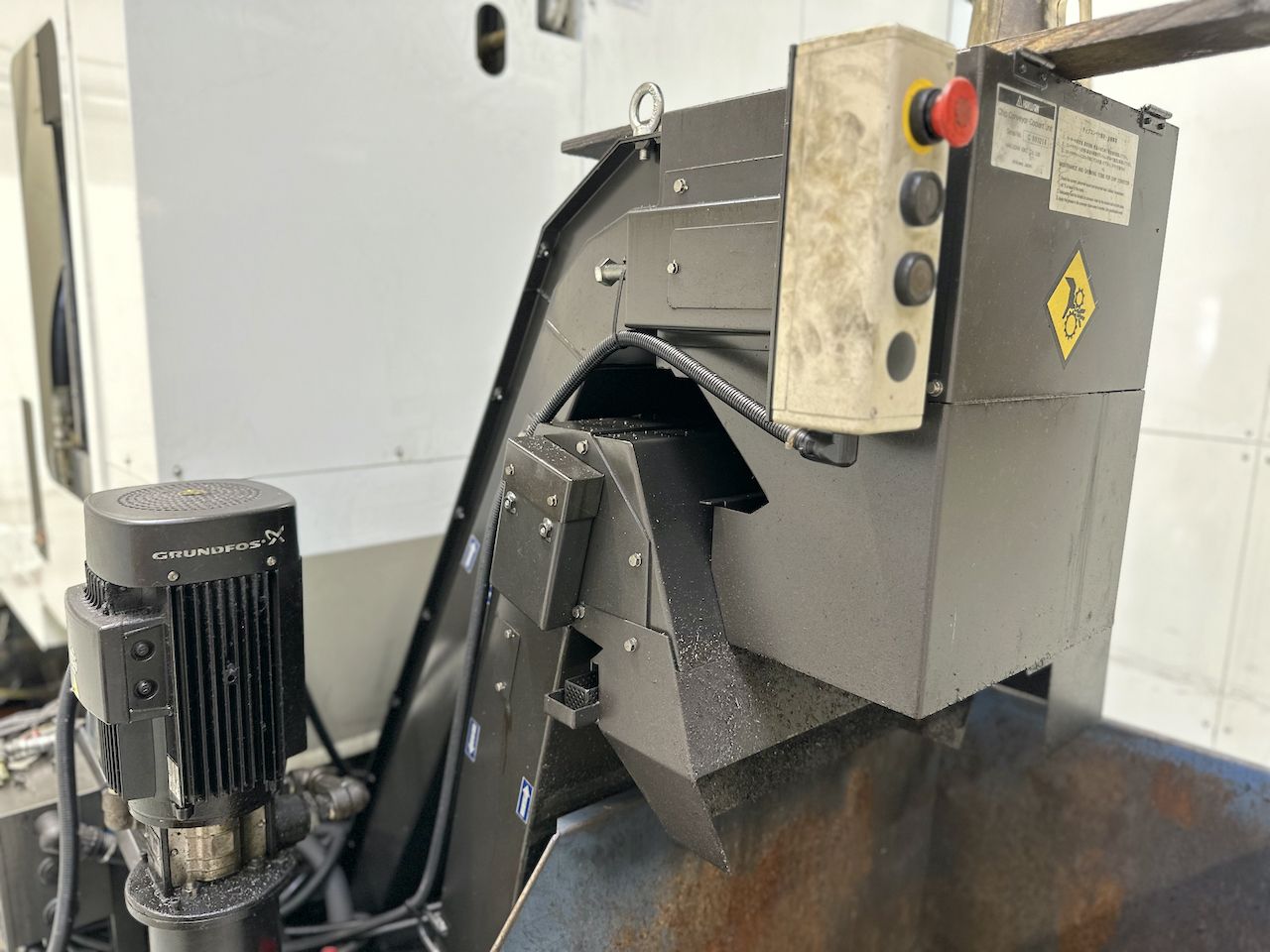

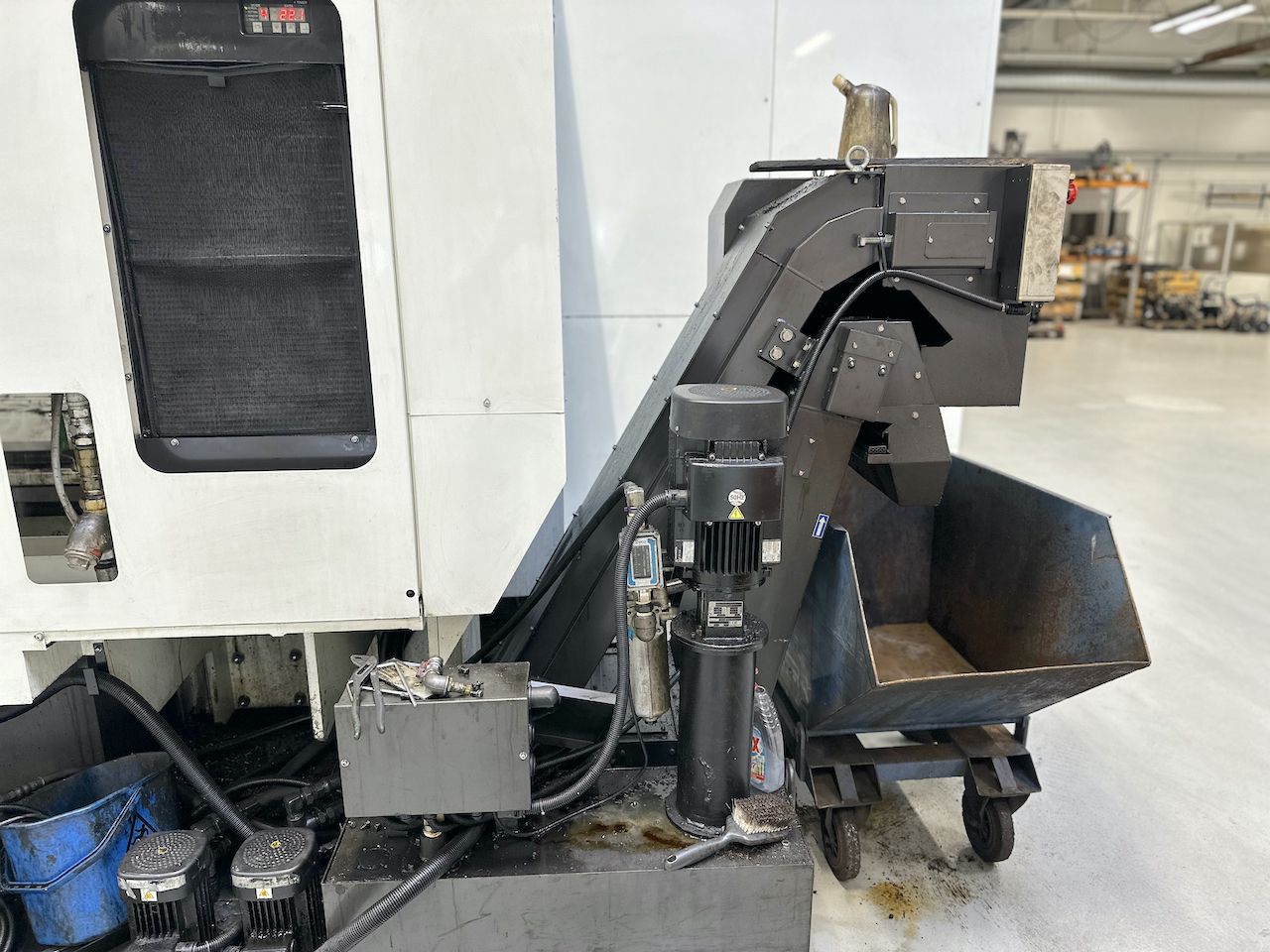

Dual Deck chip conveyor
