Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
45 mm1,77 in
Max. sekundär bearbeitbarer Durchmesser
volteggio 520mm / tornibile 240 mmvolteggio 20,47mm / tornibile 9,45 in
Max. bearbeitbare Länge
250 mm9,84 in

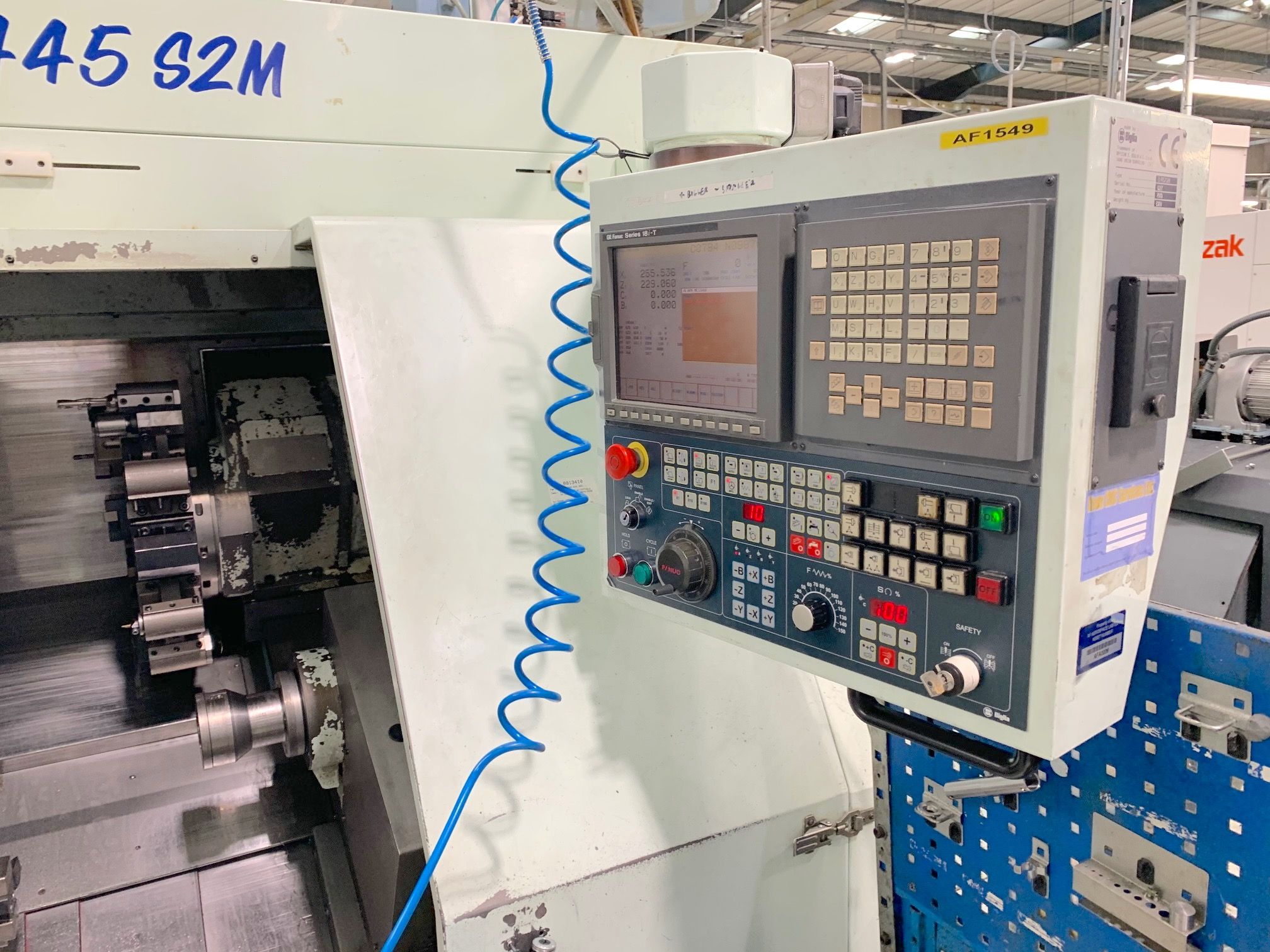

CNC
CNC
Fanuc 18i-T
HAUPTSPINDEL
Max. Drehgeschwindigkeit
5000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
15 Kw
Auflösung Achse C
0,001 °
GEGENSPINDEL
Max. Drehgeschwindigkeit
5000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
7,5/11 Kw
Auflösung Achse C
0,001 °
Automatische Positionierung Achse B
420 mm16,54 in
Schnell Achse B
30 m/min1.181,10 ipm
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X
160 mm6,30 in
Schnell Achse X
20 m/min787,40 ipm
Hub Achse Z
390 mm15,35 in
Schnell Achse Z
24 m/min944,88 ipm

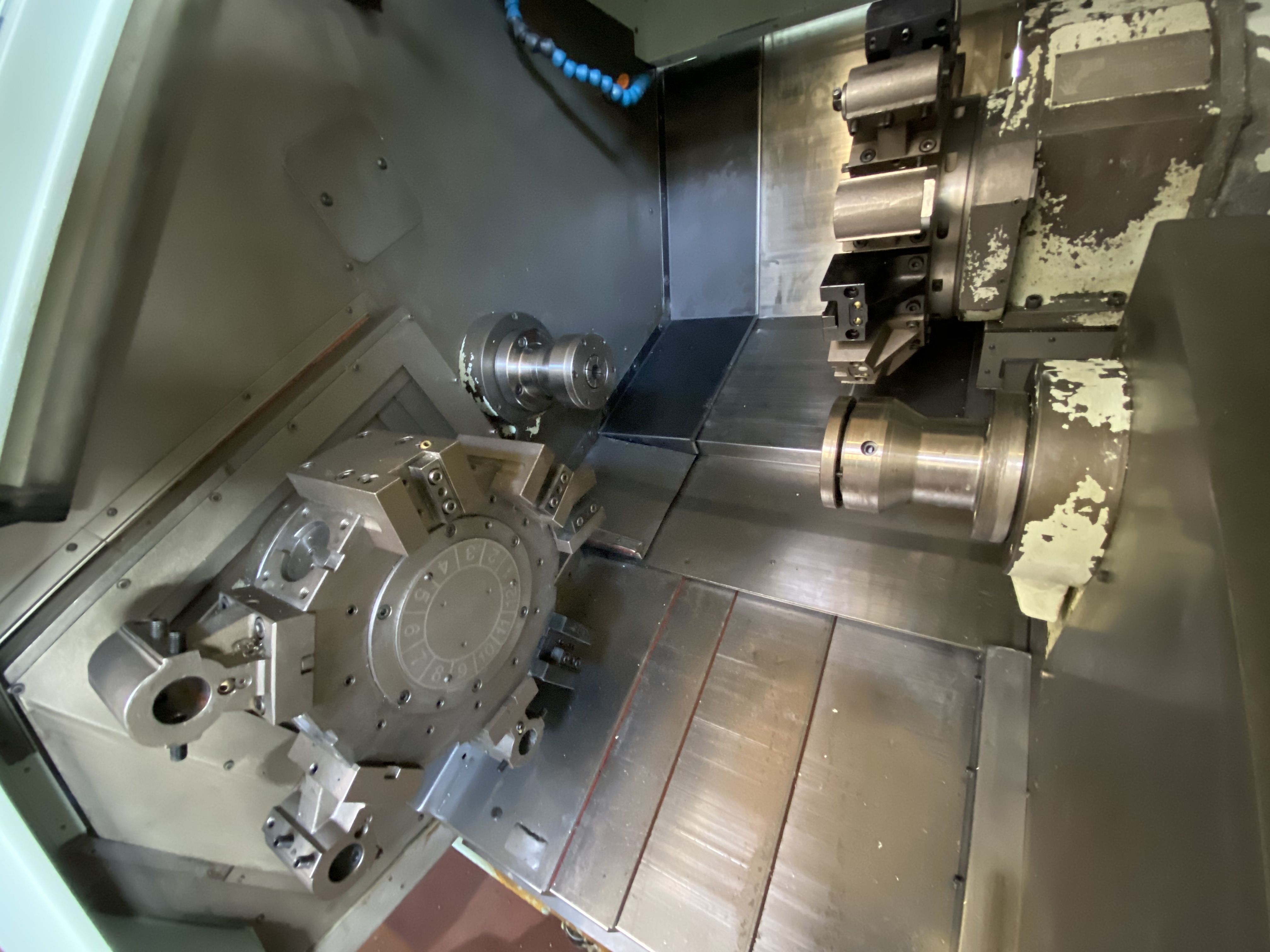

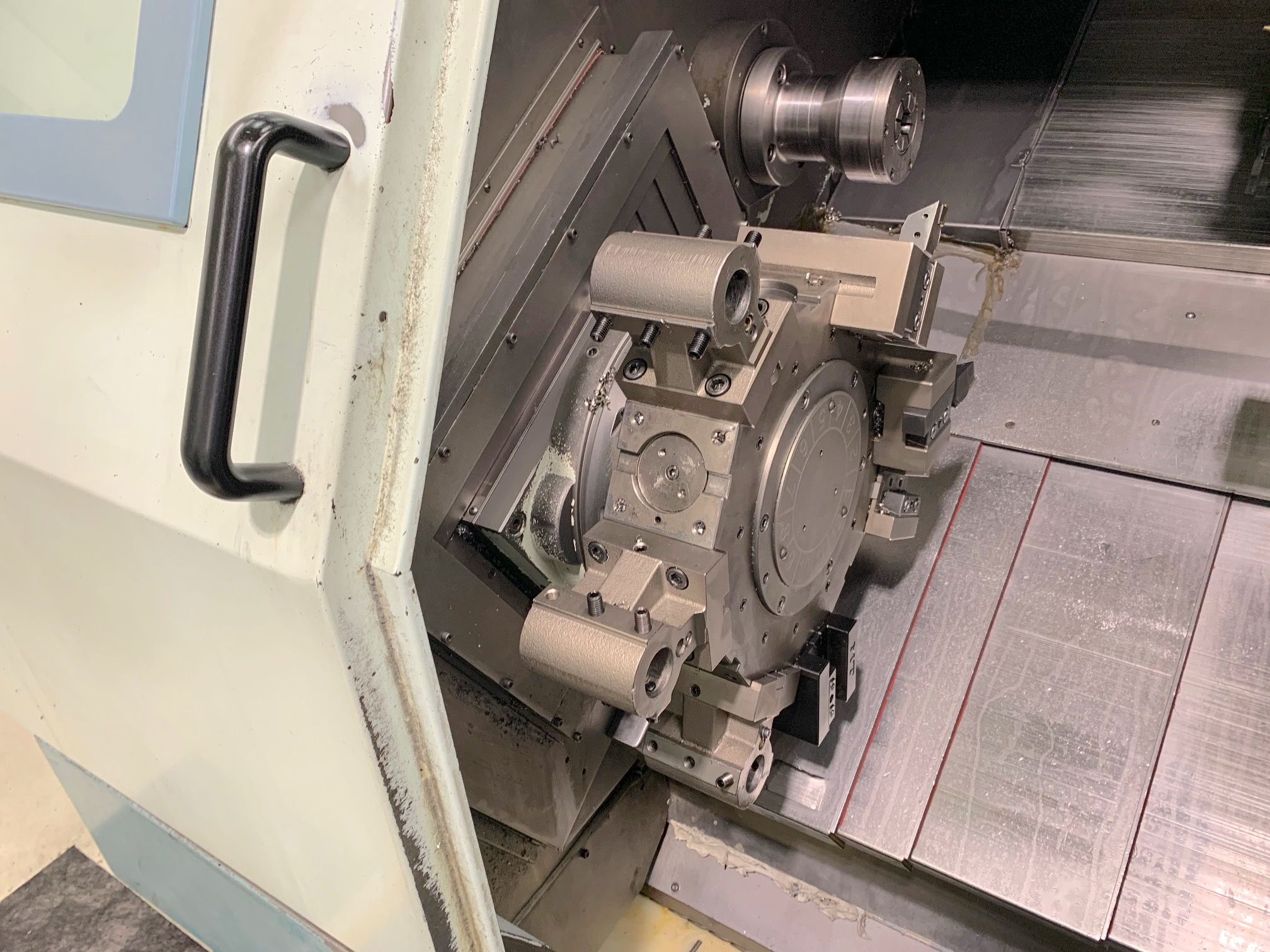

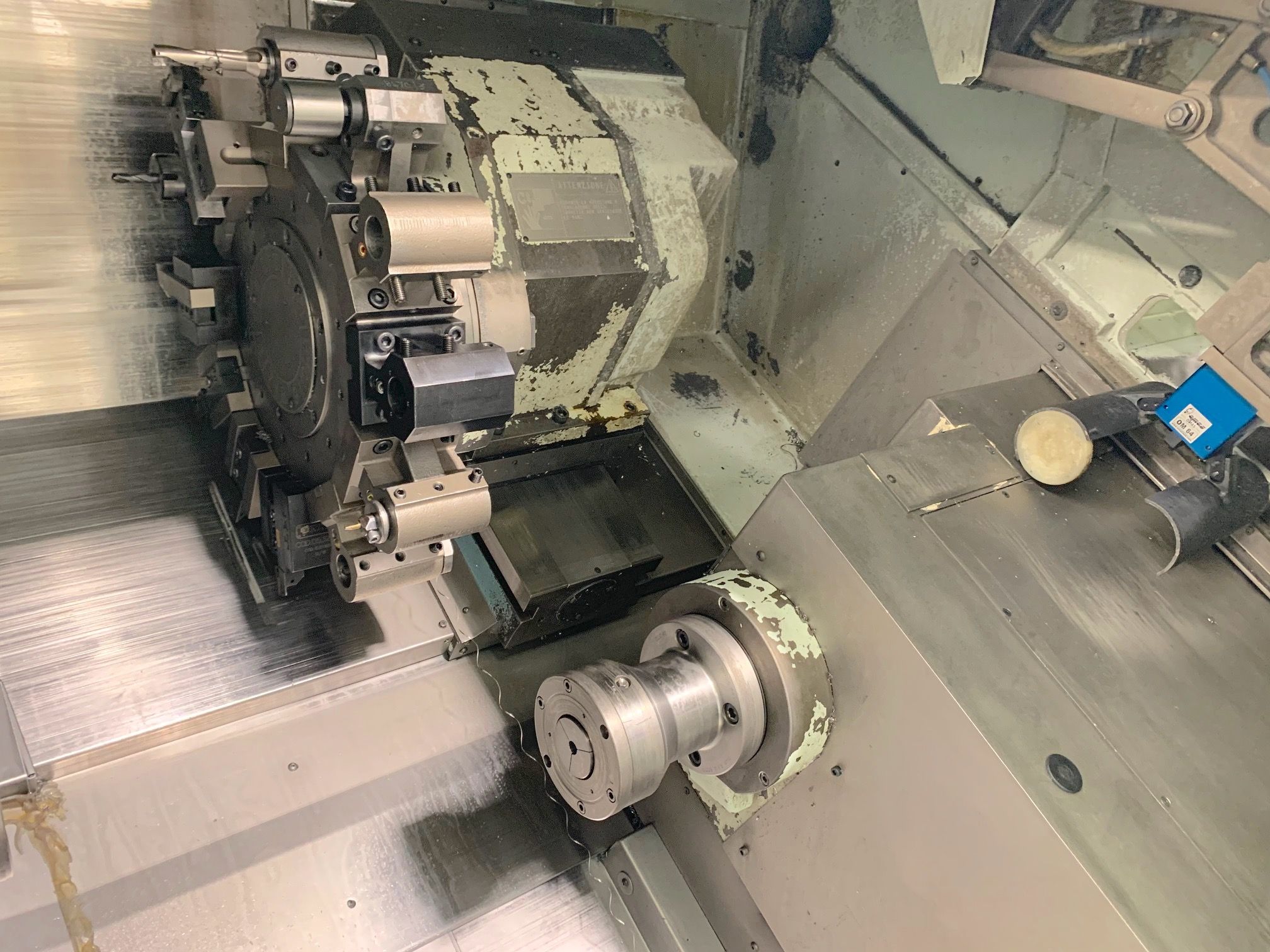

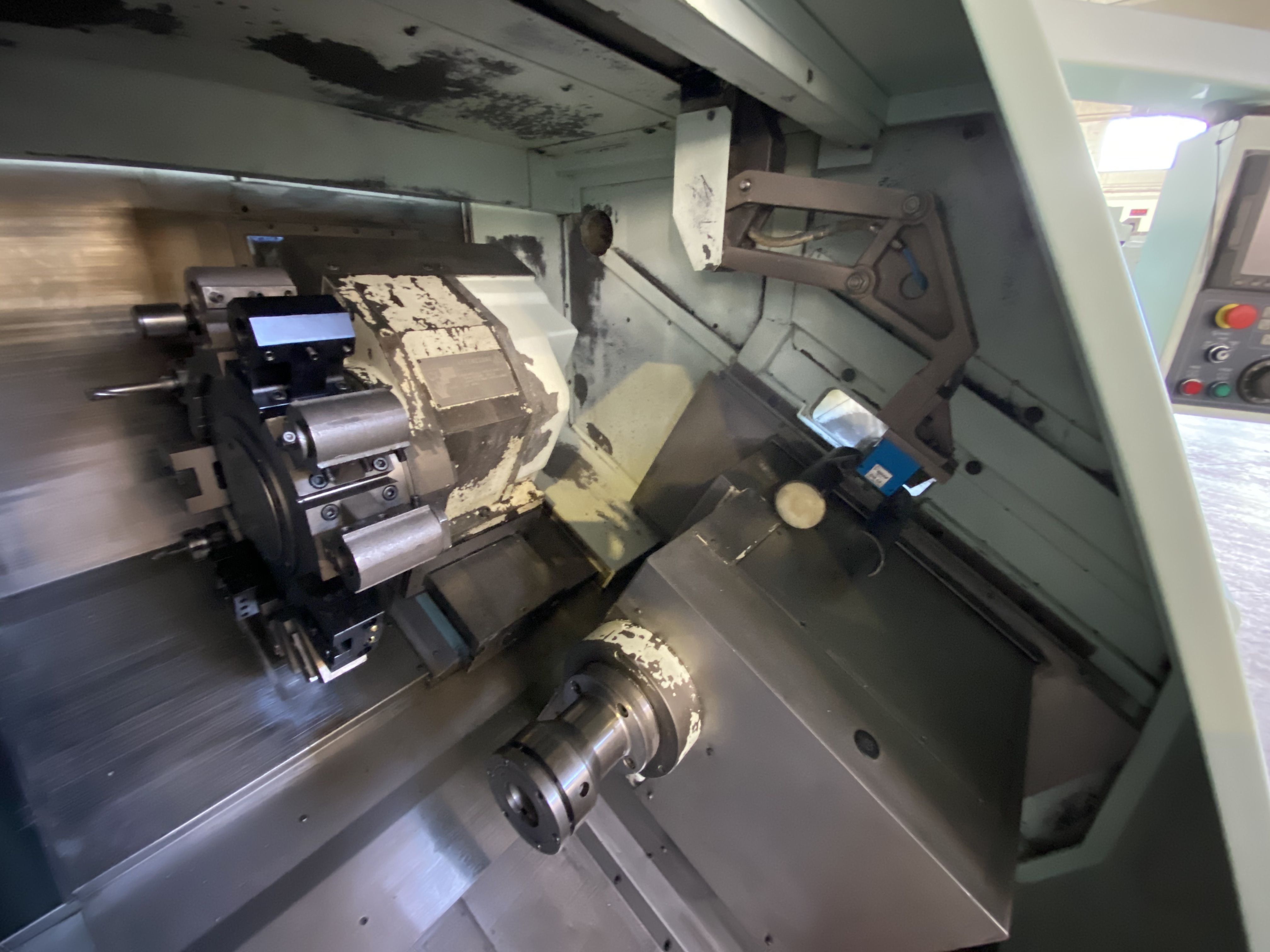

REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
EXTRA
Gesamtgewicht der Maschine
6600 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in
