Kategorie
Drehbänken
Typ
CNC
Marke
Modell
NZ1500T2Y
Kapazität
ø320/52x260 mmø12,60/2,05x10,24 in

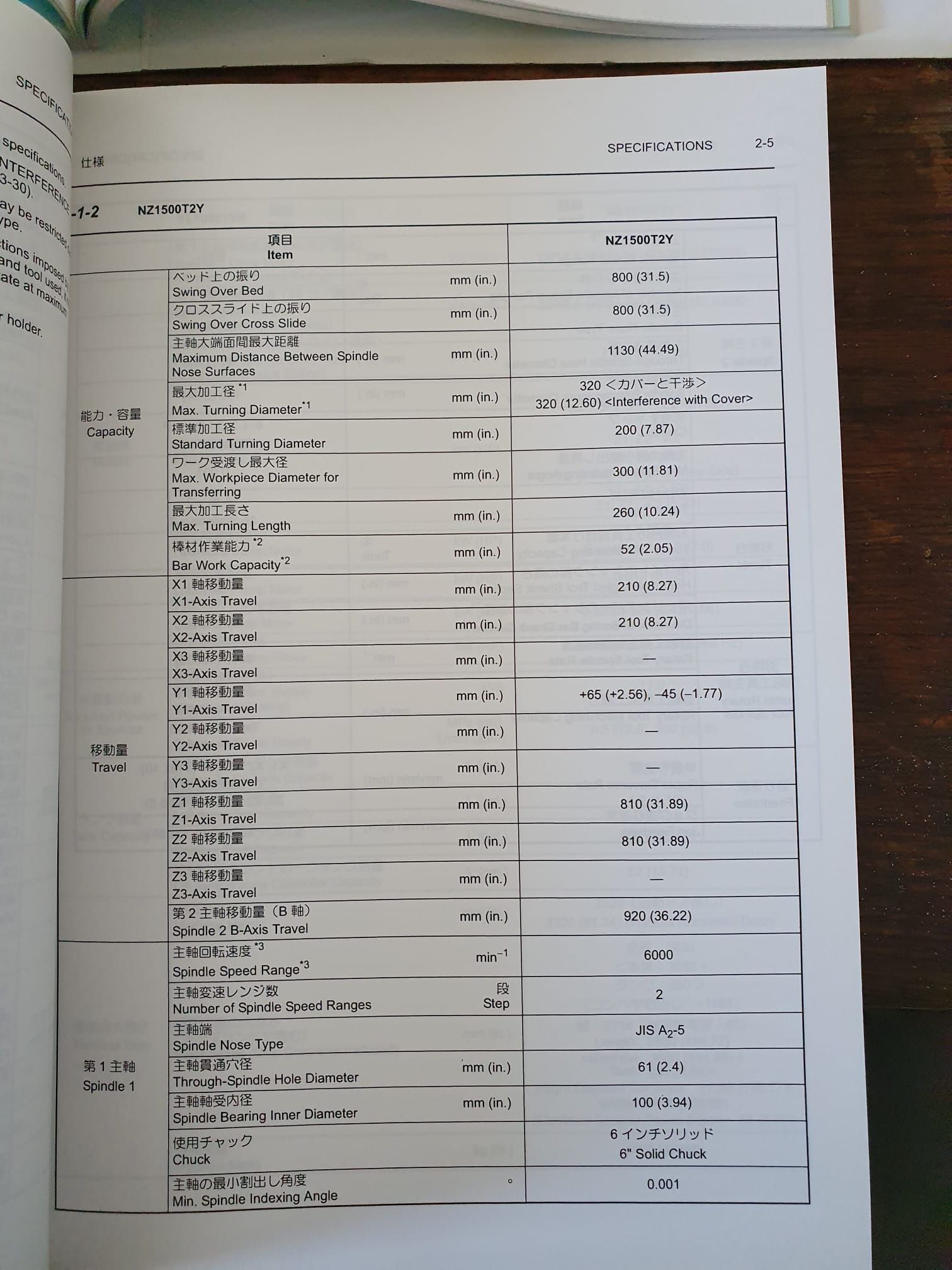

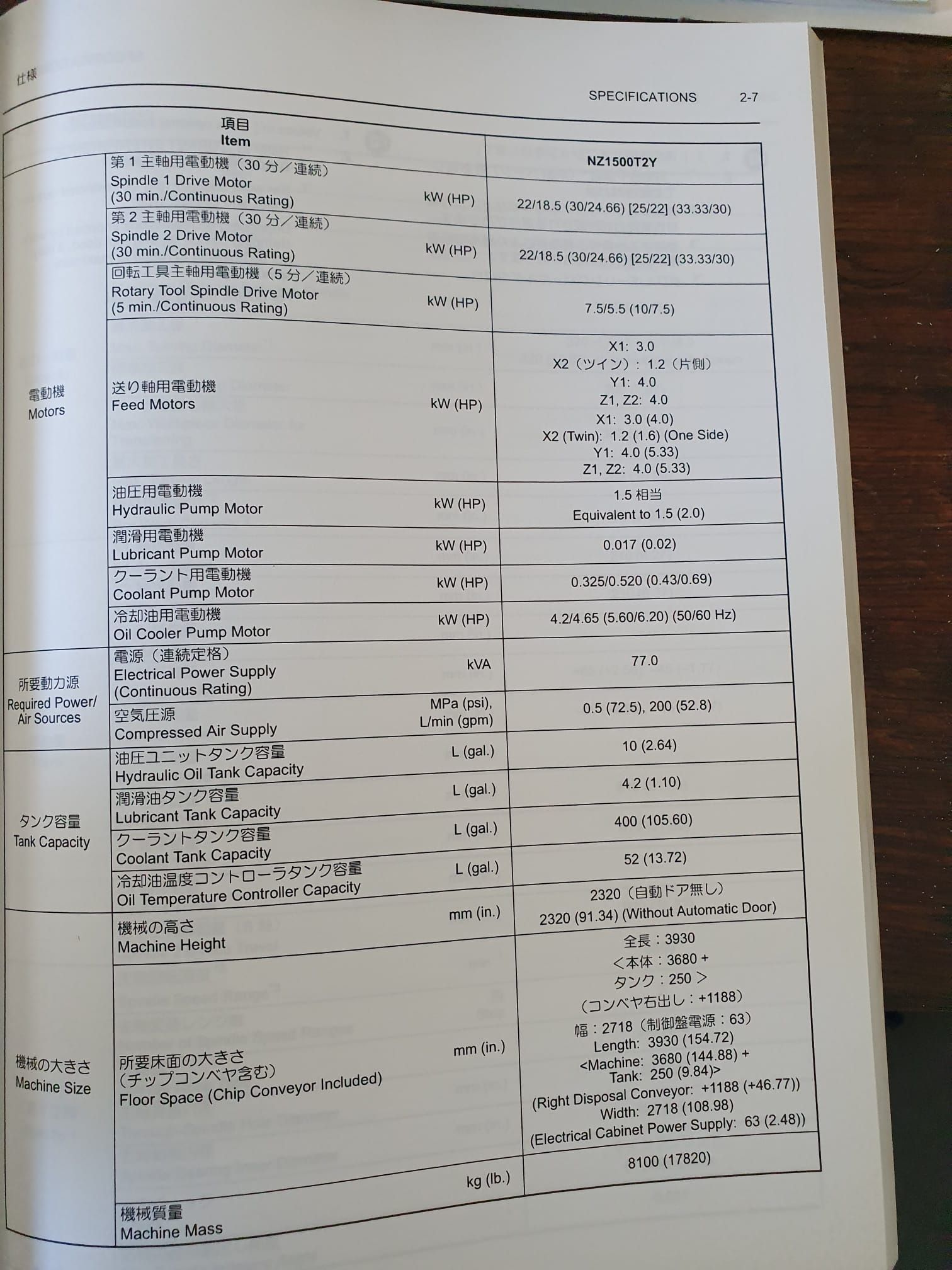

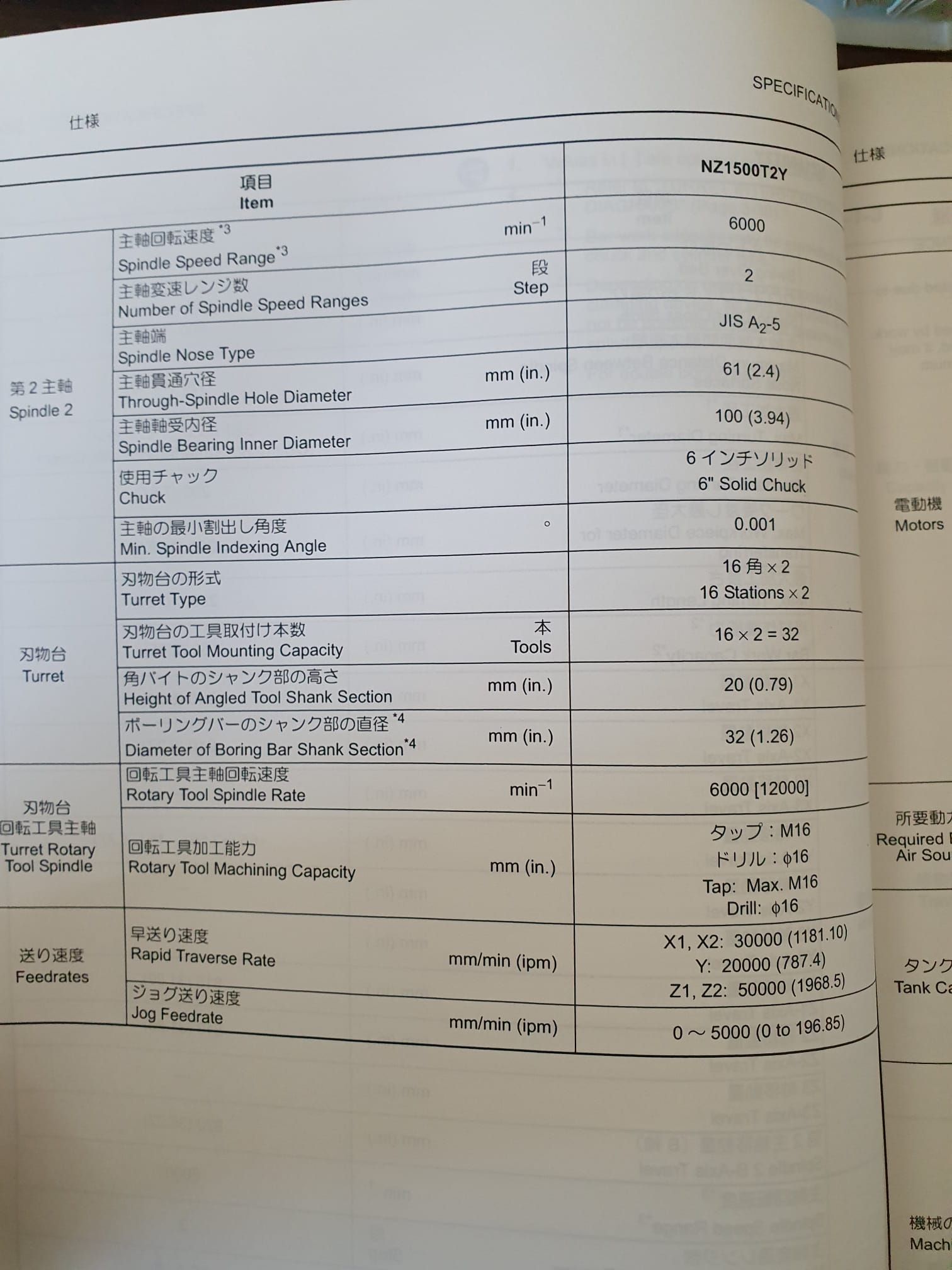

Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
52 mm2,05 in
Max. sekundär bearbeitbarer Durchmesser
320 mm12,60 in
Anmerkungen
max swing 800mm - distanza mandrini 1130mm

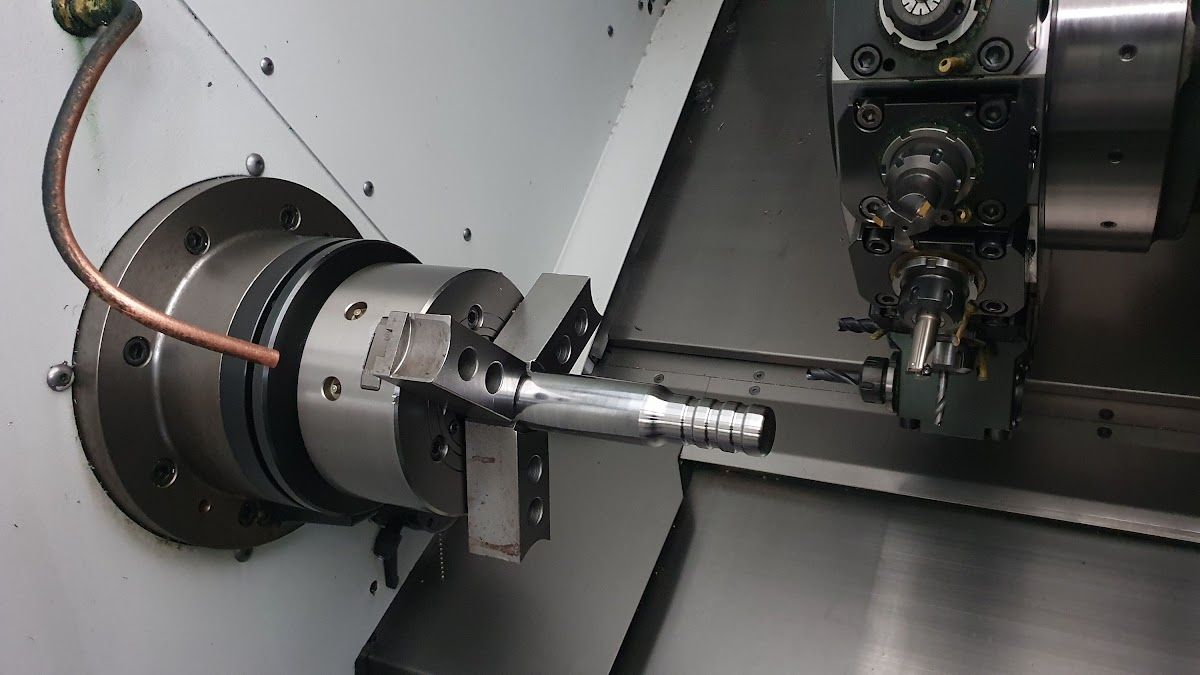

HAUPTSPINDEL
Max. Drehgeschwindigkeit
6000 rpm
Spindelnase
ASA5”
Spindelloch
61 mm2,40 in
Innendurchmesser Lager
100 mm3,94 in
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
6000 Rpm
Max. Leistung
22 Kw

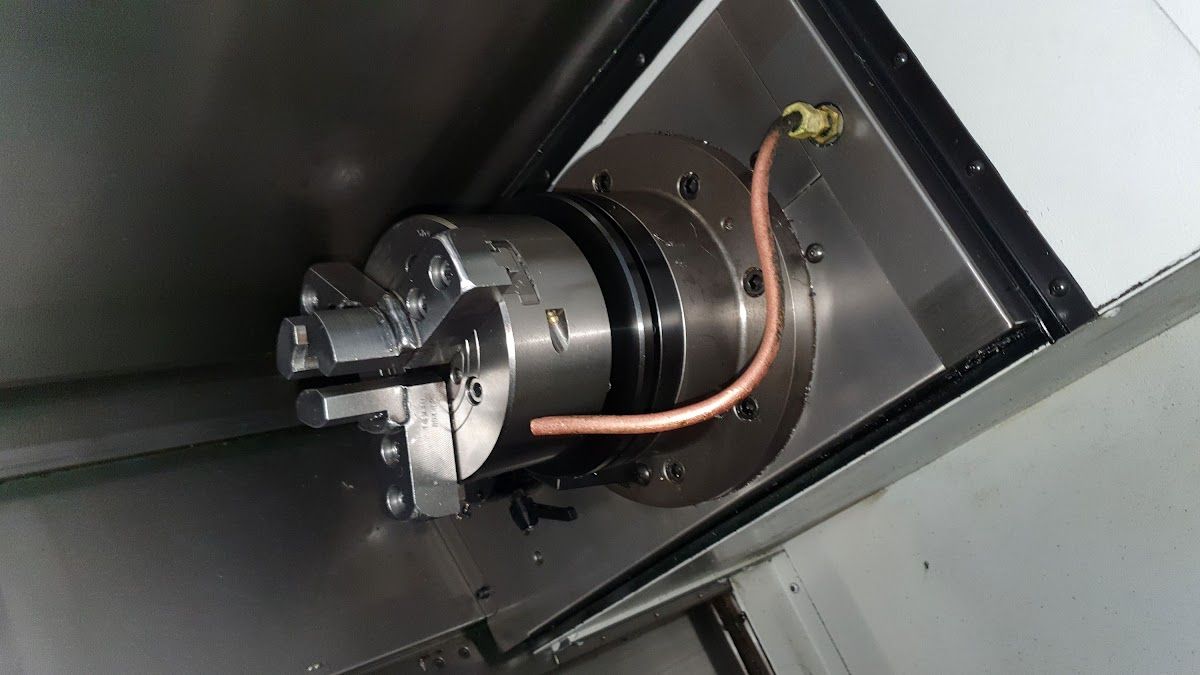

GEGENSPINDEL
Max. Drehgeschwindigkeit
6000 rpm
Spindelnase
ASA5”
Spindelloch
61 mm2,40 in
Innendurchmesser Lager
100 mm3,94 in
Max. Leistung
22 Kw
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
6000 Rpm
Automatische Positionierung Achse B
920 mm36,22 in
Durchmesser Spannfutter
152,4 mm6,00 in

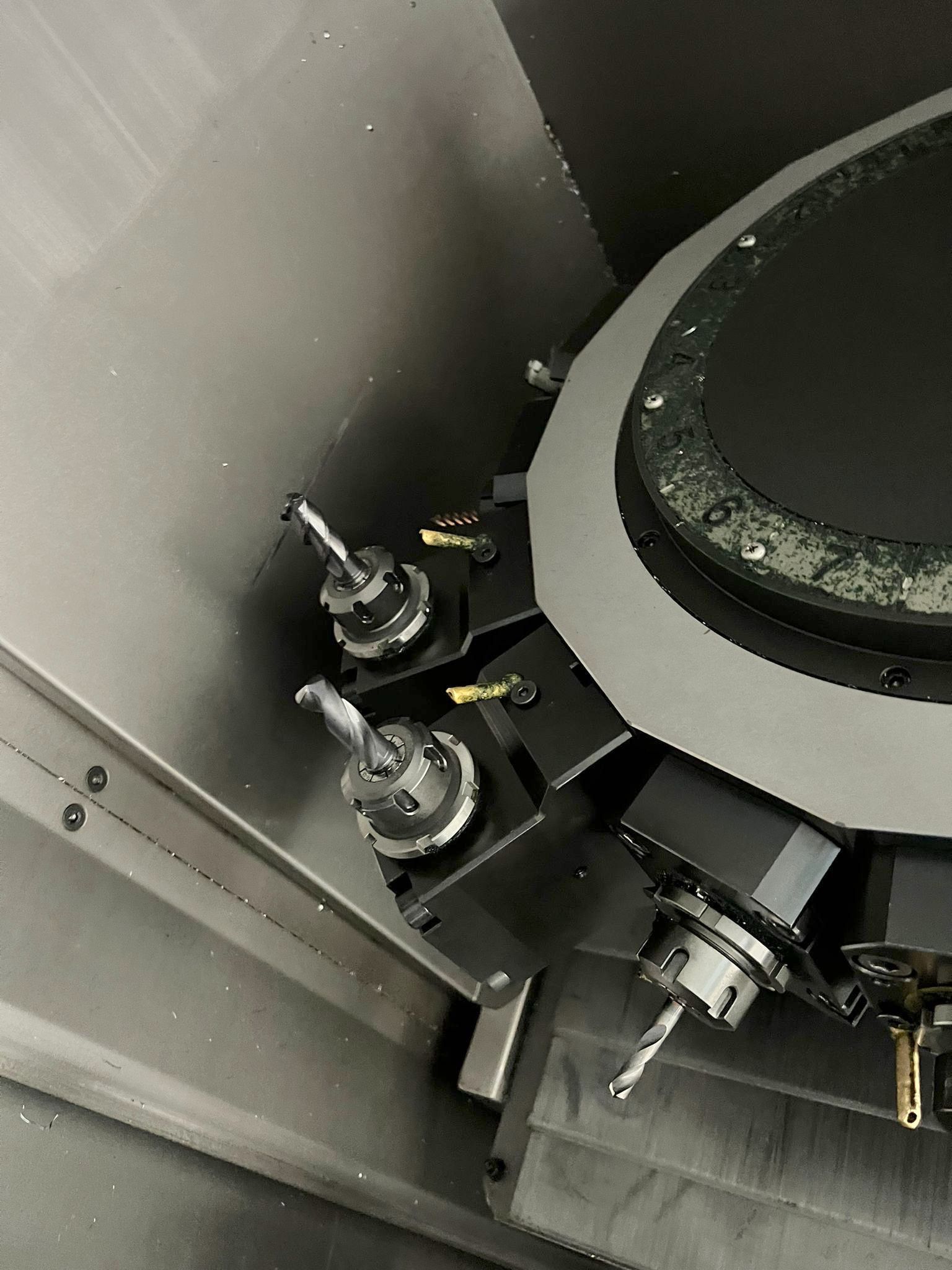

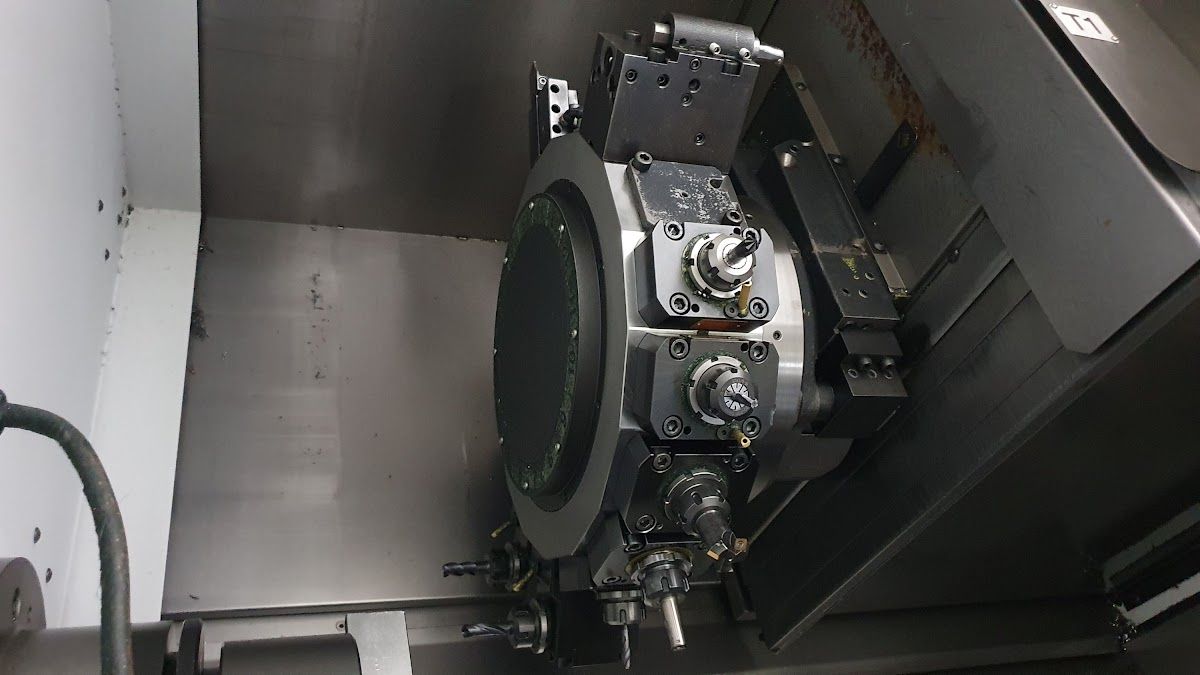

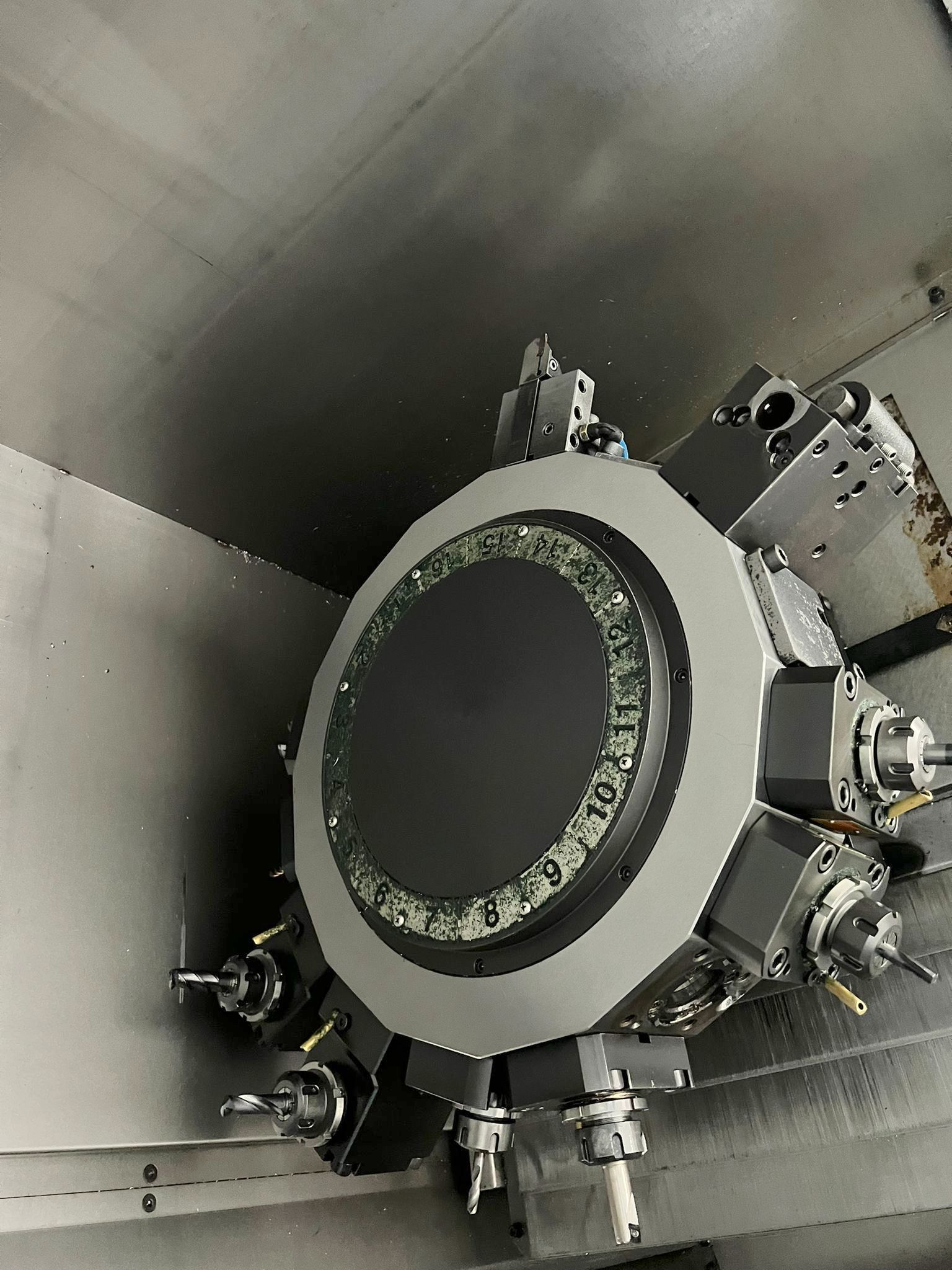

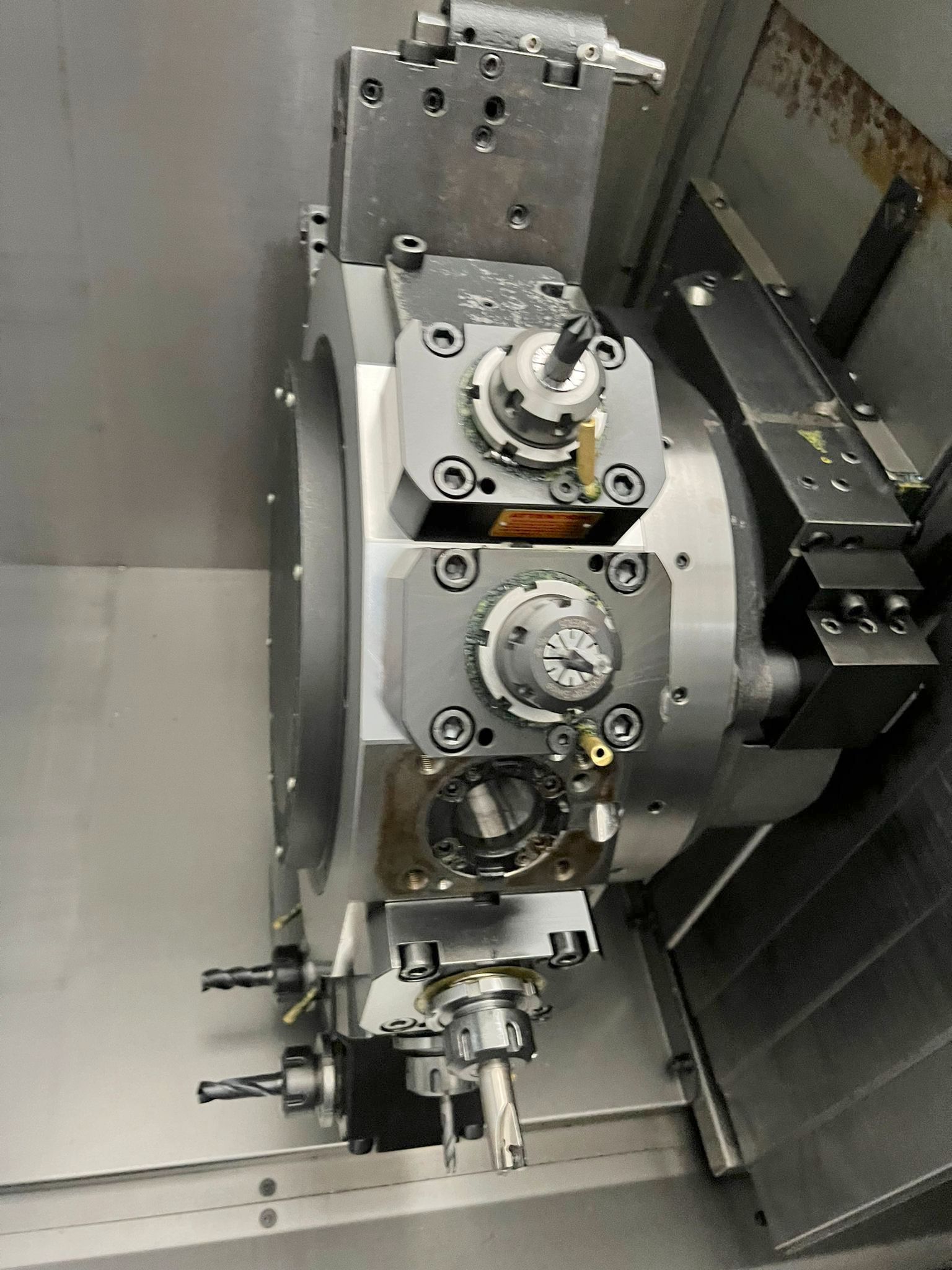

REVOLVER 1
Anzahl Plätze
16
Hub Achse Y1
+65 / -45 mm+2,56 / -1,77 in
Hub Achse X1
210 mm8,27 in
Hub Achse Z1
810 mm31,89 in
Leistung motorisierte Werkzeuge
7,5 Kw
Geschwindigkeit motorisierte Werkzeuge
6000 rpm
Schnell Achse X1
30 m/min1.181,10 ipm
Schnell Achse Z1
50 m/min1.968,50 ipm
Schnell Achse Y1
20 m/min787,40 ipm
Anzahl motorisierte Plätze
16

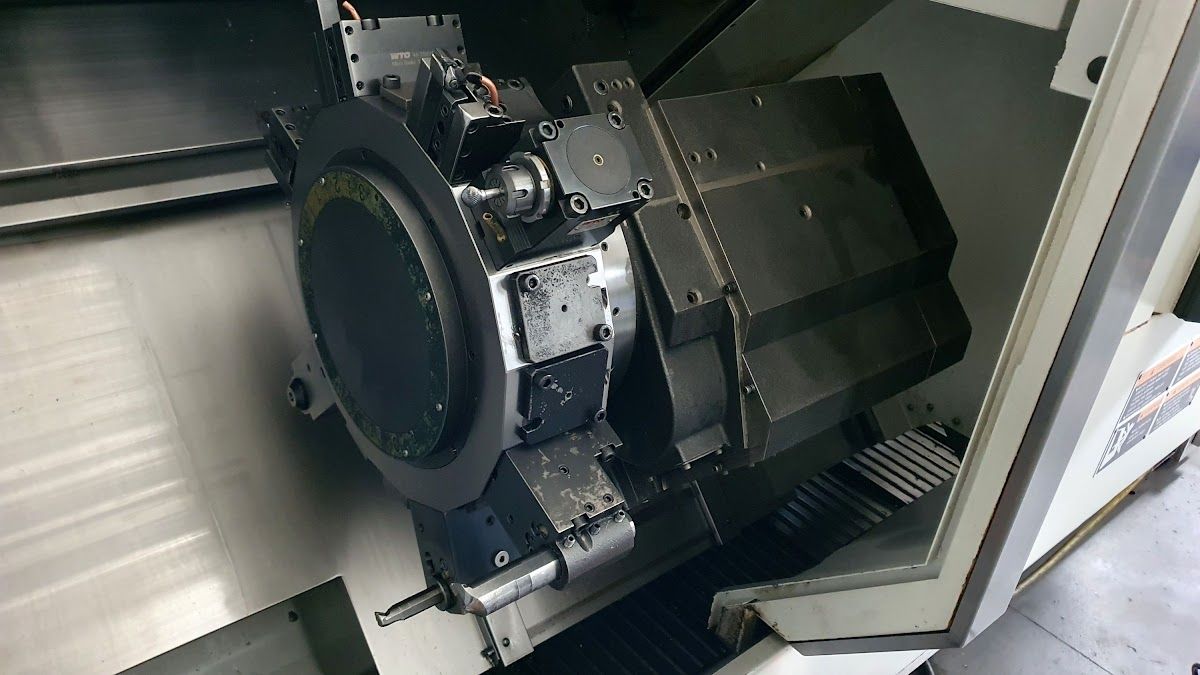

REVOLVER 2
Anzahl Plätze
16
Anzahl motorisierte Plätze
16
Geschwindigkeit motorisierte Werkzeuge
6000 rpm
Leistung motorisierte Werkzeuge
7,5 Kw
Hub Achse X2
210 mm8,27 in
Schnell Achse X2
30 m/min1.181,10 ipm
Hub Achse Z2
810 mm31,89 in
Schnell Achse Z2
50 m/min1.968,50 ipm

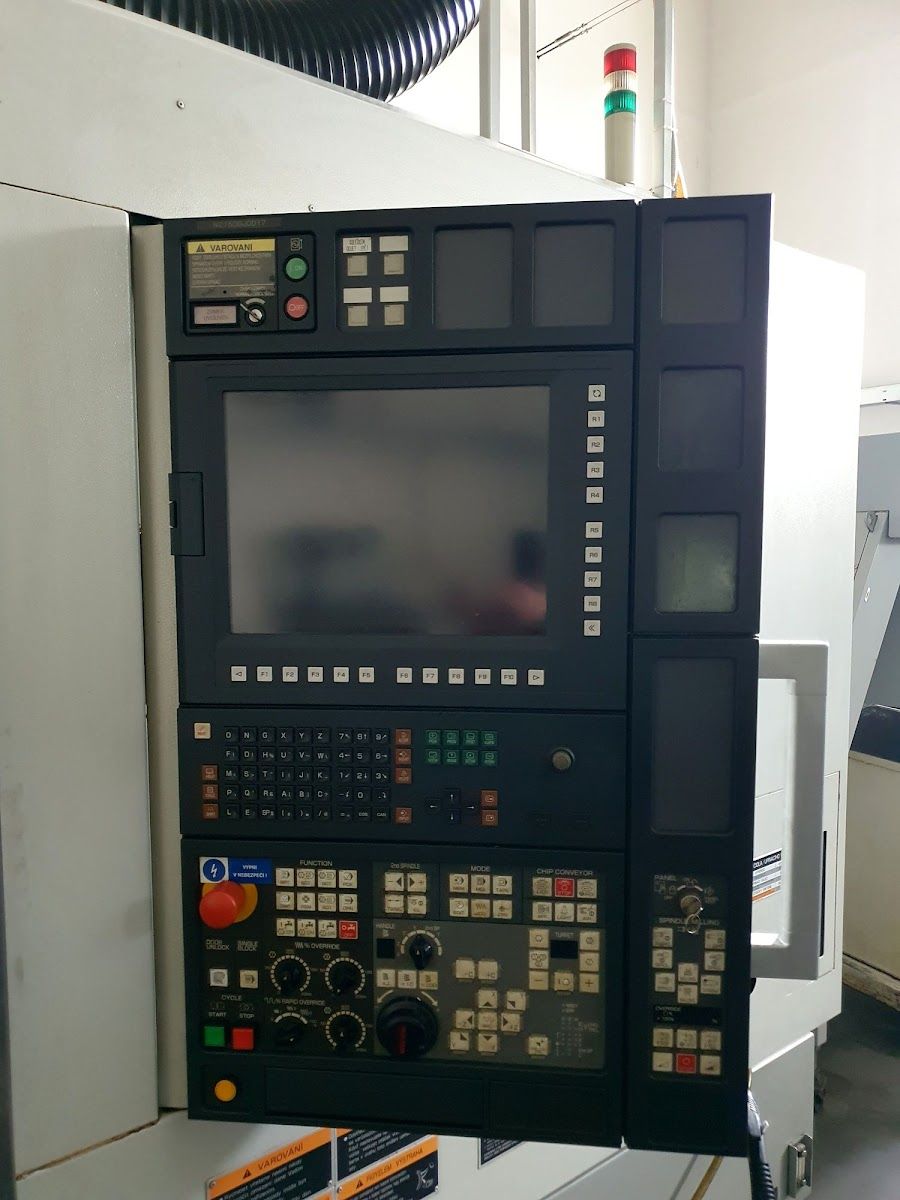

CNC
Antriebe
Fanuc
CNC
MSX701 MAPPS III
EXTRA
Raumbedarf der Maschine
3930x2710 mm154,72x106,69 in
Gesamtgewicht der Maschine
8100 Kg
Max. Installierte Leistung
77 kVA Kw
Werkzeugvoreinstellung
si

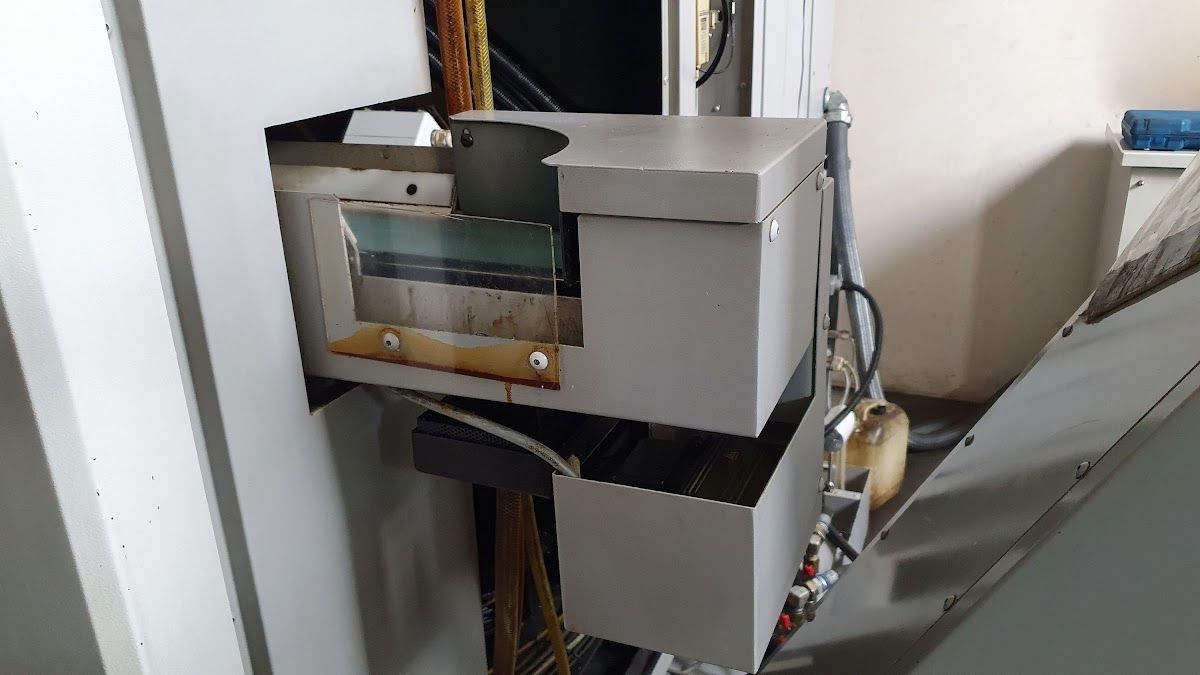

Stangenlademagazin
si
Motorisierte Werkzeughalter
2
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
