Kategorie
Drehbänken
Typ
CNC
Marke
Modell

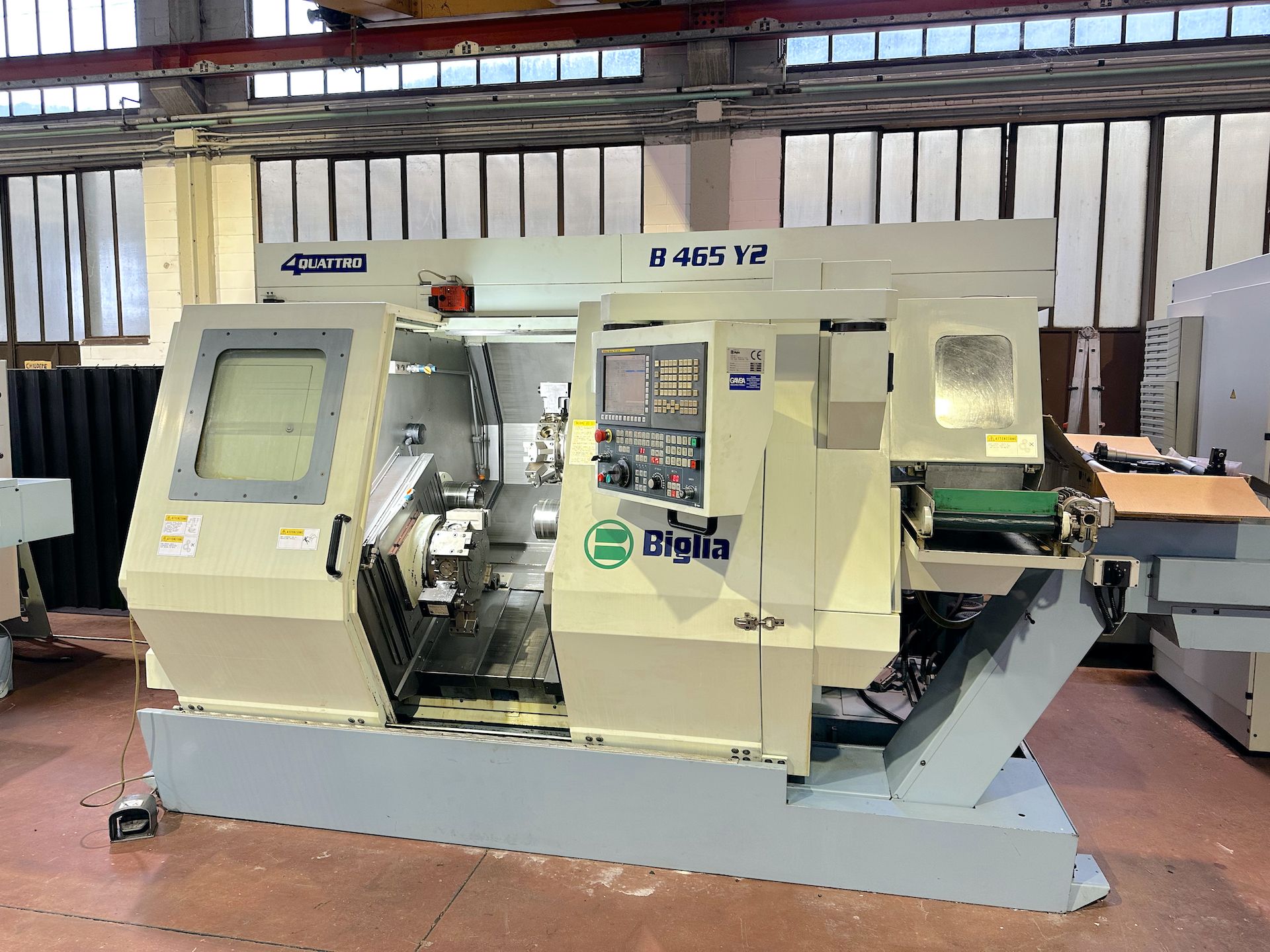

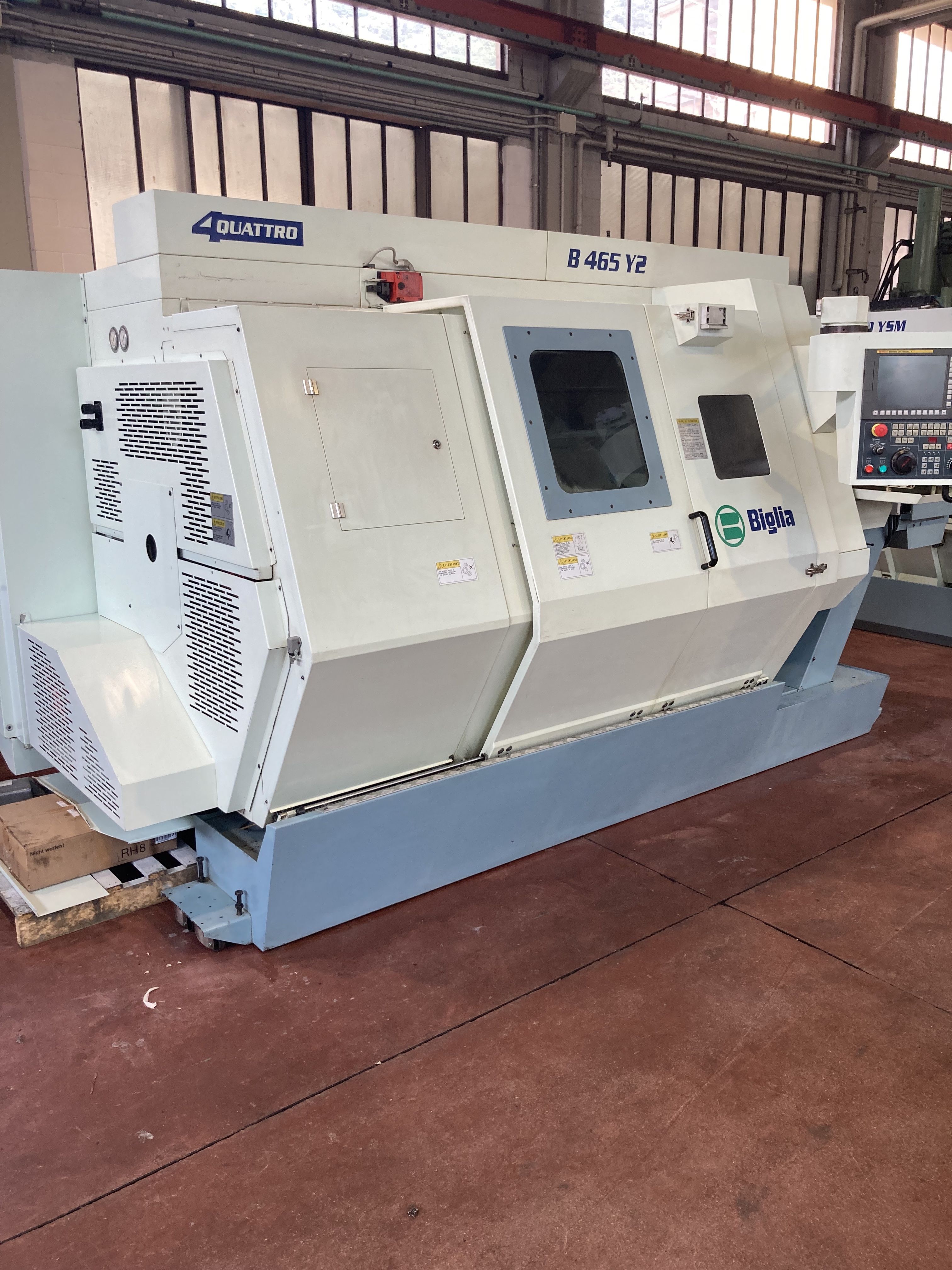

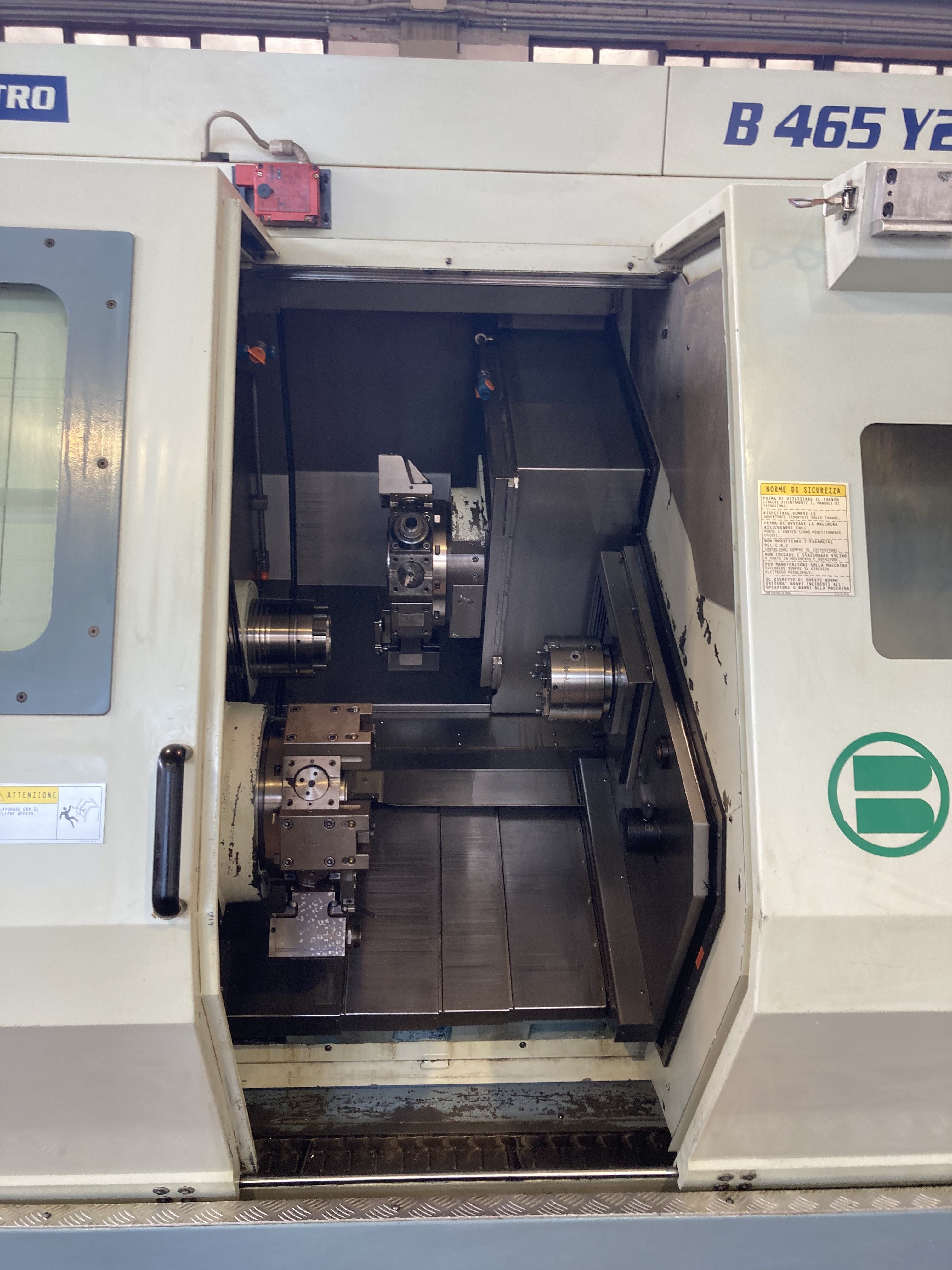

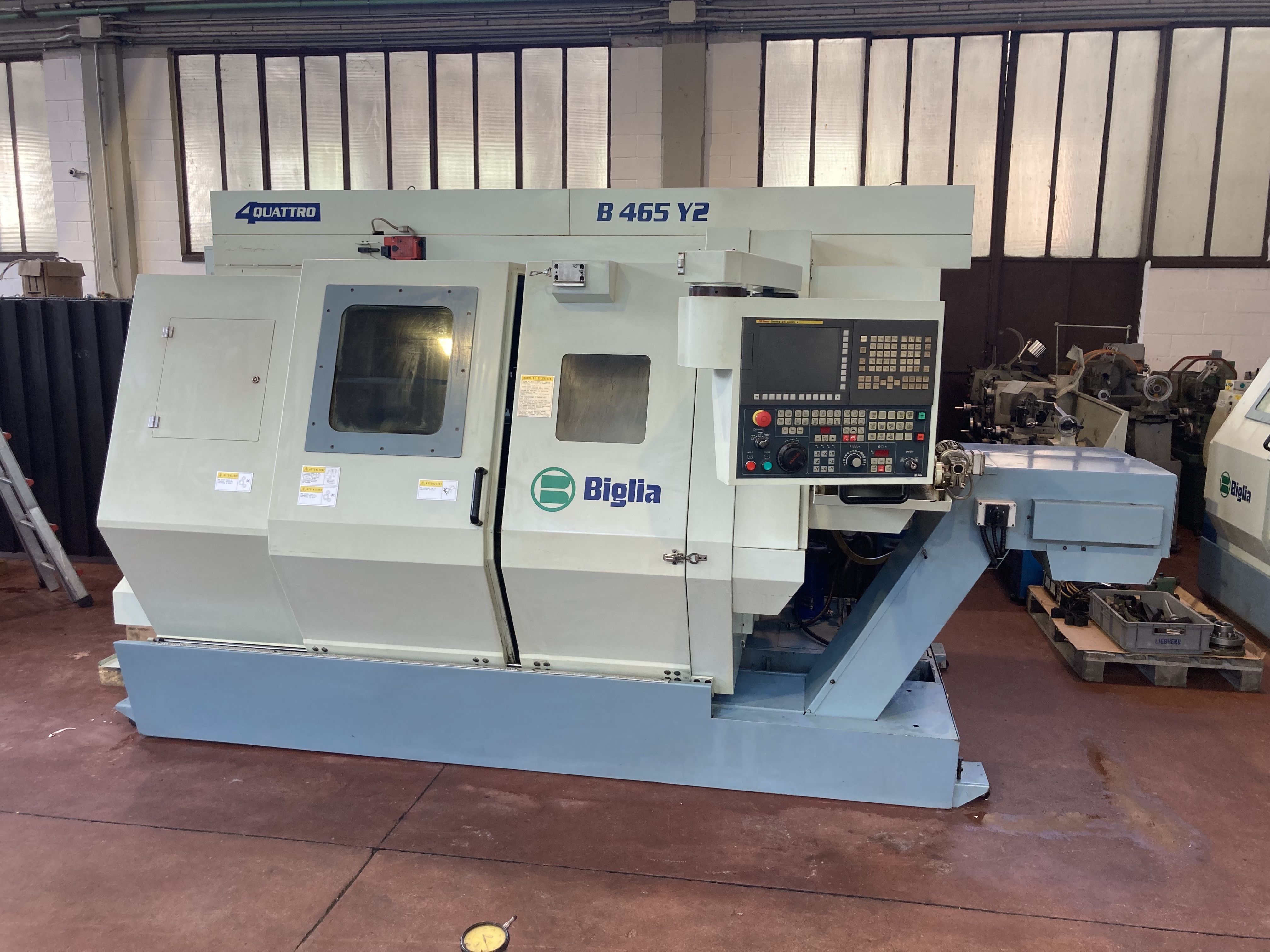

B465Y2
Kapazität
ø65/230x250(320) mmø2,56/9,06x9,84(12,60) in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
65 mm2,56 in
Max. sekundär bearbeitbarer Durchmesser
230 mm9,06 in
Max. bearbeitbare Länge
250 (320) mm9,84 (12,60) in
CNC
CNC

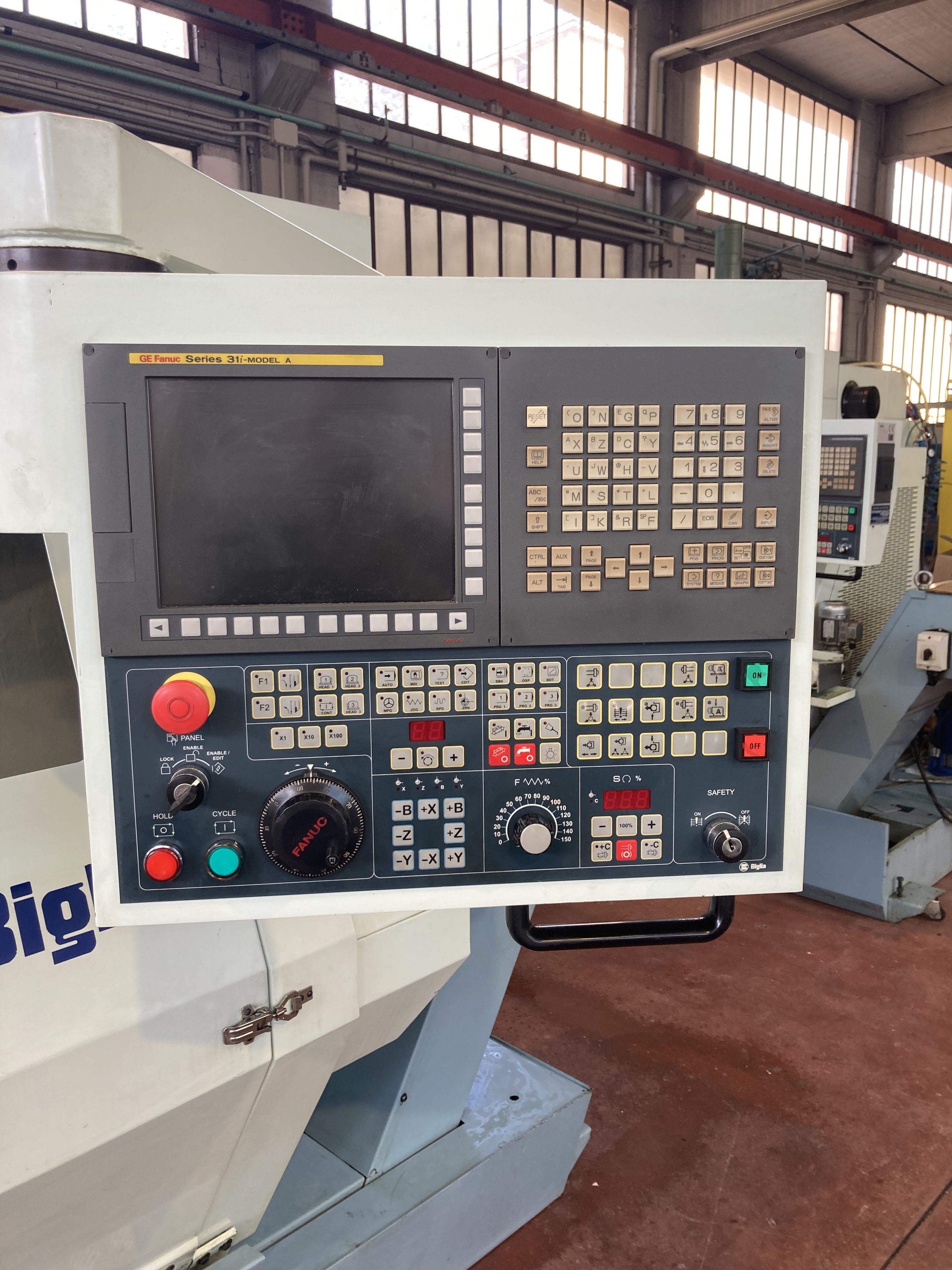

Fanuc 31i-T
Anmerkungen
Manual Guide, Poligonatura, SBS

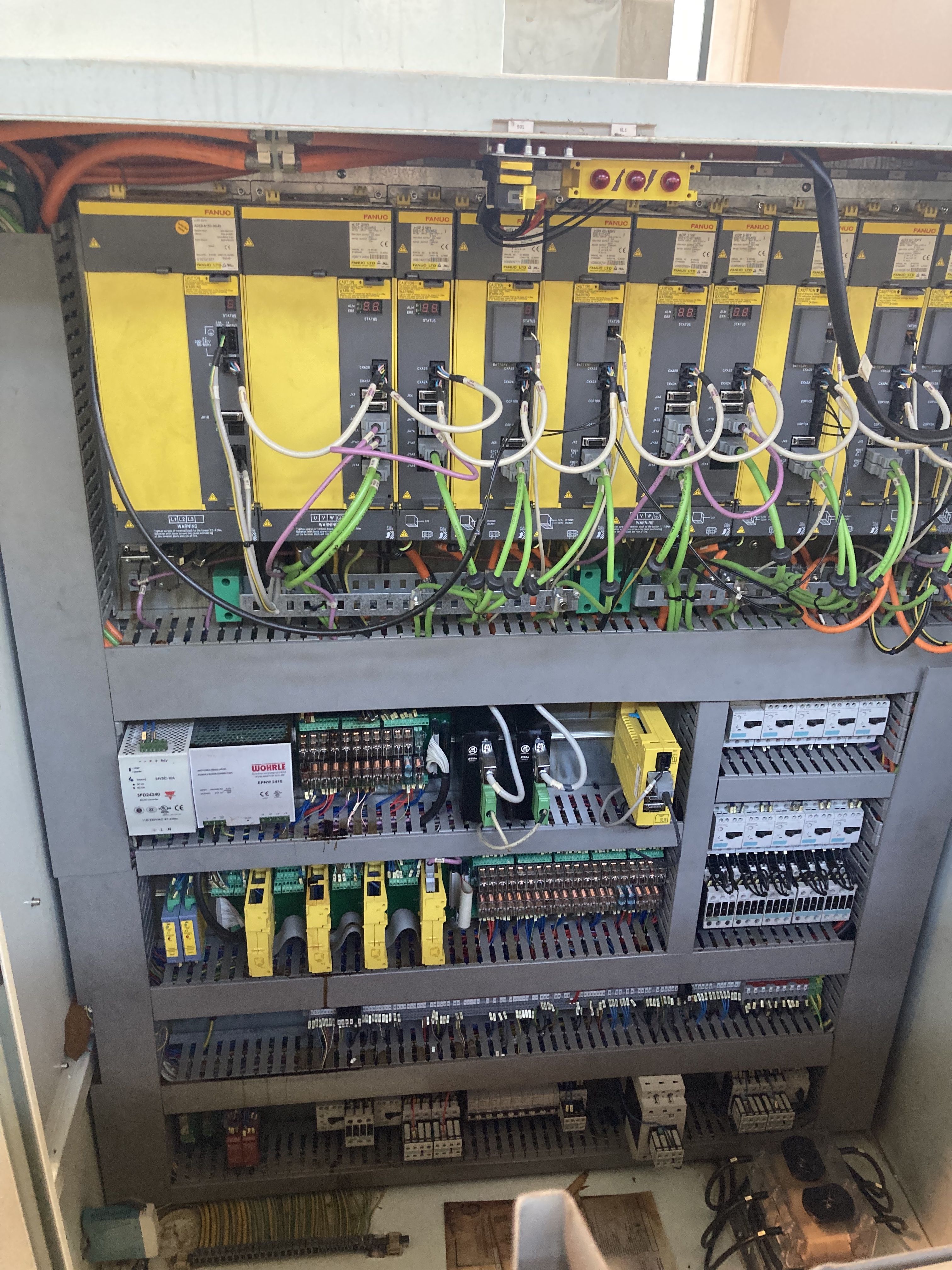

Antriebe
Fanuc
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 mm3,15 in
Innendurchmesser Lager
110 mm4,33 in
Durchmesser Spannfutter
165/210 mm6,50/8,27 in
Max. Leistung
26 Kw
Auflösung Achse C
0,001 °
GEGENSPINDEL
Max. Drehgeschwindigkeit
5000 rpm
Spindelnase
ASA5”
Spindelloch
55 (45 passaggio) mm2,17 (1,77 passaggio) in
Innendurchmesser Lager
80 mm3,15 in
Durchmesser Spannfutter
165 mm6,50 in
Max. Leistung
11 Kw
Auflösung Achse C
0,001 °
Automatische Positionierung Achse B
disassamento 115mm / corsa 420 mmdisassamento 4,53mm / corsa 16,54 in
Schnell Achse B
30 m/min1.181,10 ipm

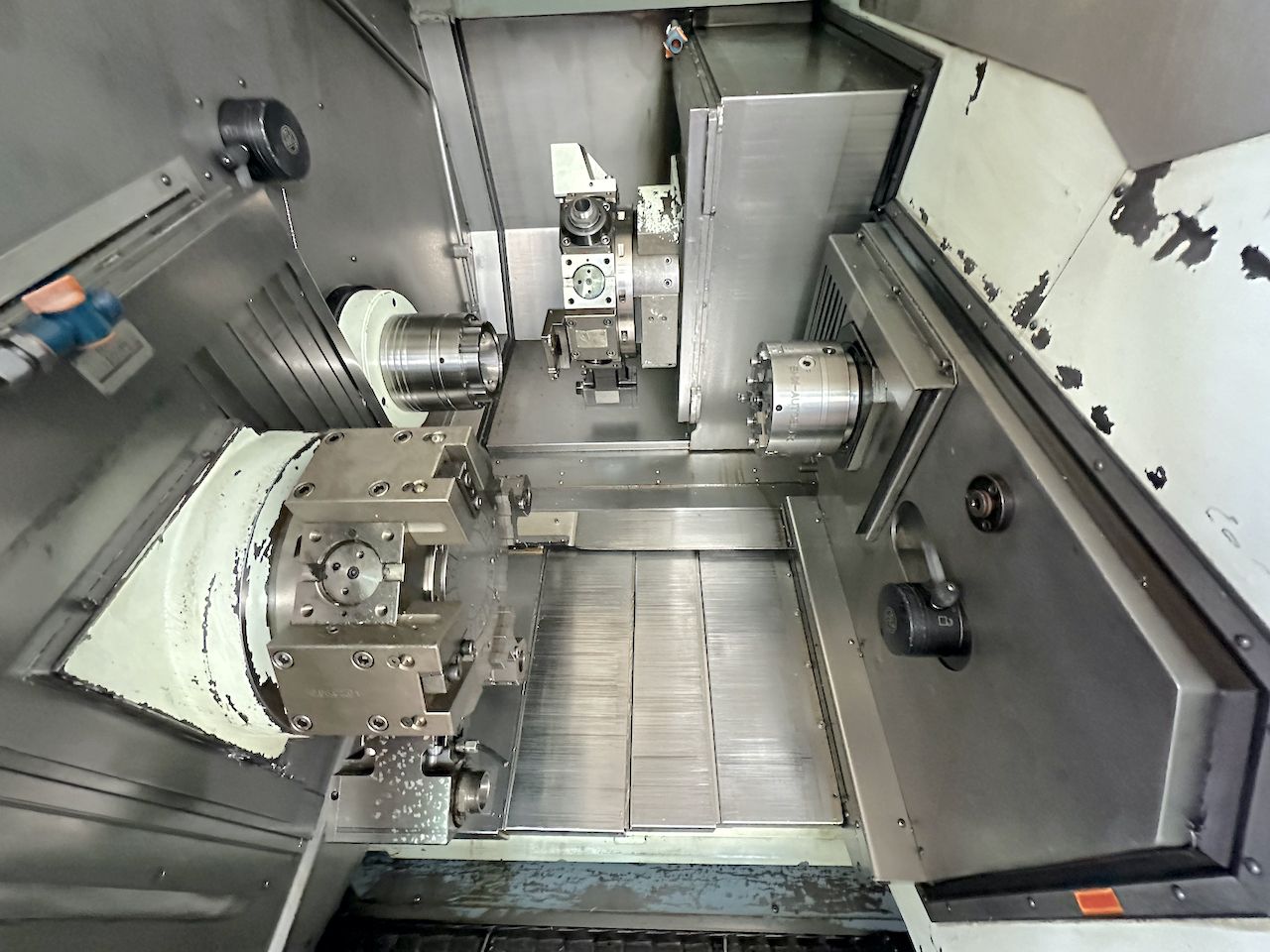

REVOLVER 1
Zeit für Drehung (1 Platz)
0,15 sec.
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X1
170 mm6,69 in
Schnell Achse X1
18 m/min708,66 ipm
Hub Achse Z1
390 mm15,35 in
Schnell Achse Z1
30 m/min1.181,10 ipm
Hub Achse Y1
90 (+40/-50) mm3,54 (+1,57/-1,97) in
Schnell Achse Y1
9 m/min354,33 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
170 mm6,69 in
Schnell Achse X2
18 m/min708,66 ipm
Hub Achse Z2
390 mm15,35 in
Schnell Achse Z2
30 m/min1.181,10 ipm
Hub Achse Y2
90 (+40/-50) mm3,54 (+1,57/-1,97) in
Schnell Achse Y2
9 m/min354,33 ipm
EXTRA

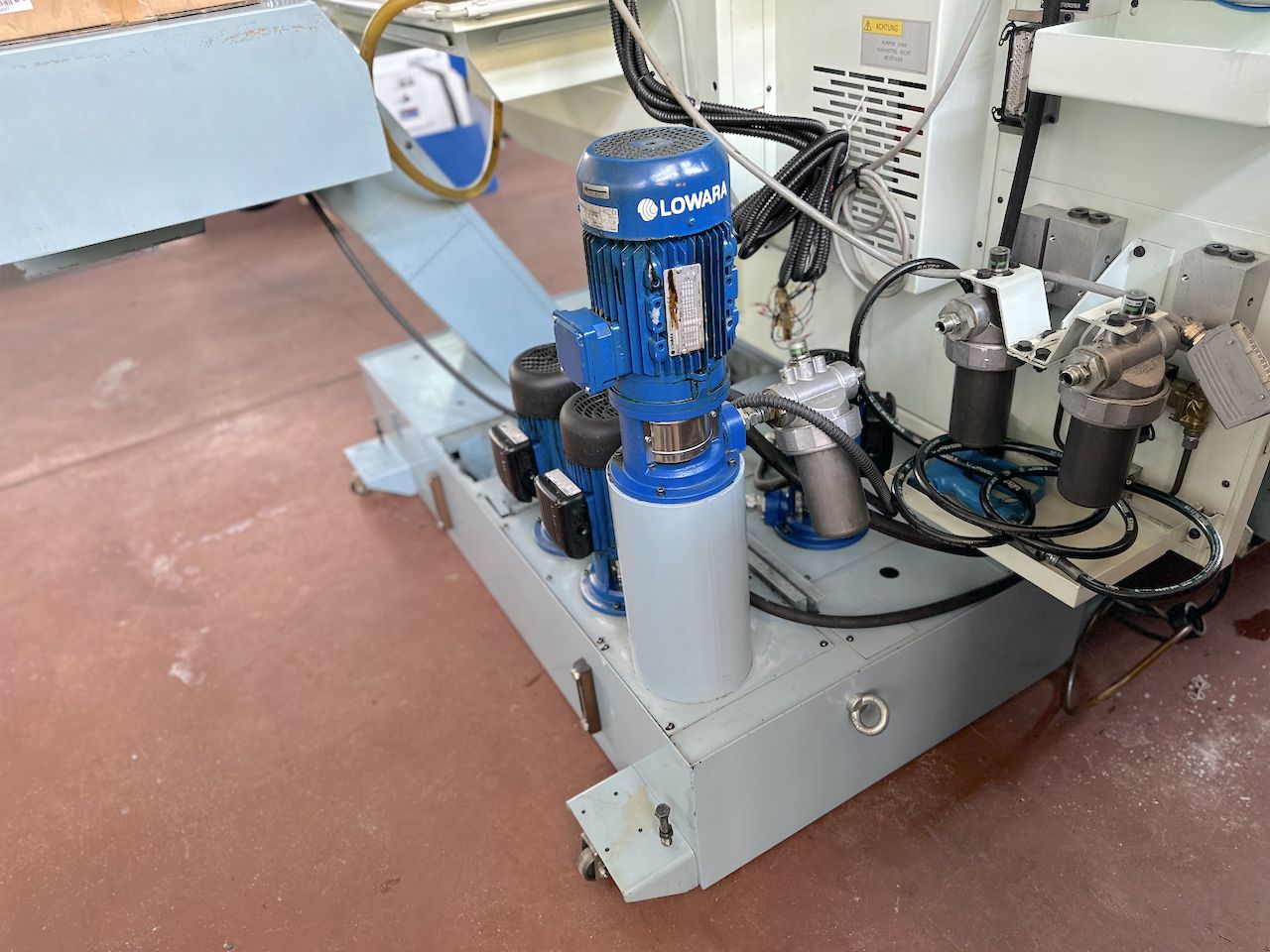

Kühlmittelpumpe
18Bar 350lt.
Werkzeugvoreinstellung
2

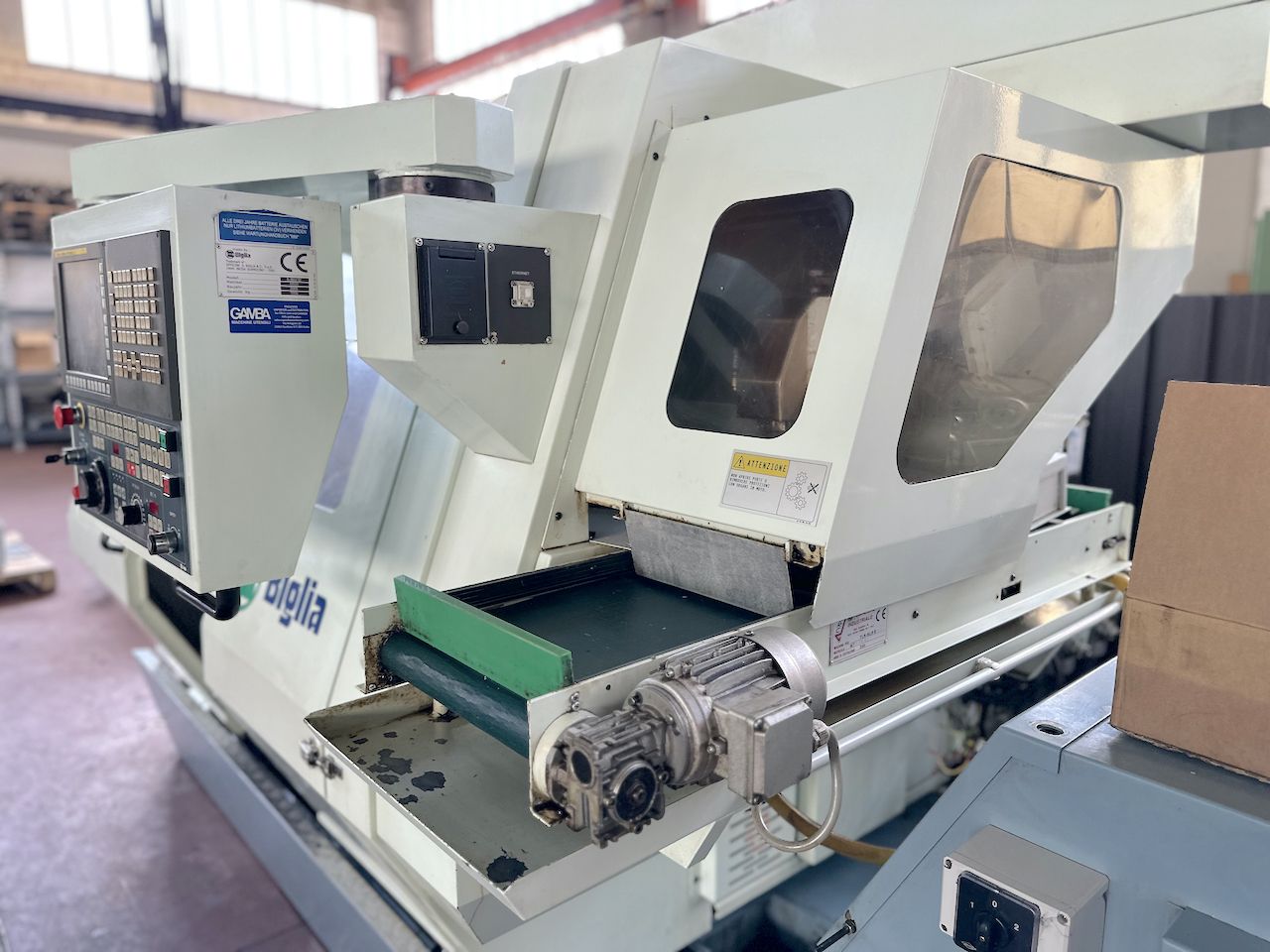

Werkstückentladeband
Ja
Späneförderer
si
Werkstückentladeroboter
si
Gesamtgewicht der Maschine
7400 Kg
Raumbedarf der Maschine
4400x2150x2200 mm173,23x84,65x86,61 in
