Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
92 mm3,62 in
Max. sekundär bearbeitbarer Durchmesser
410 mm16,14 in
Max durchmesser auf dem Bett
700 mm27,56 in
Max. bearbeitbare Länge
1315 mm51,77 in

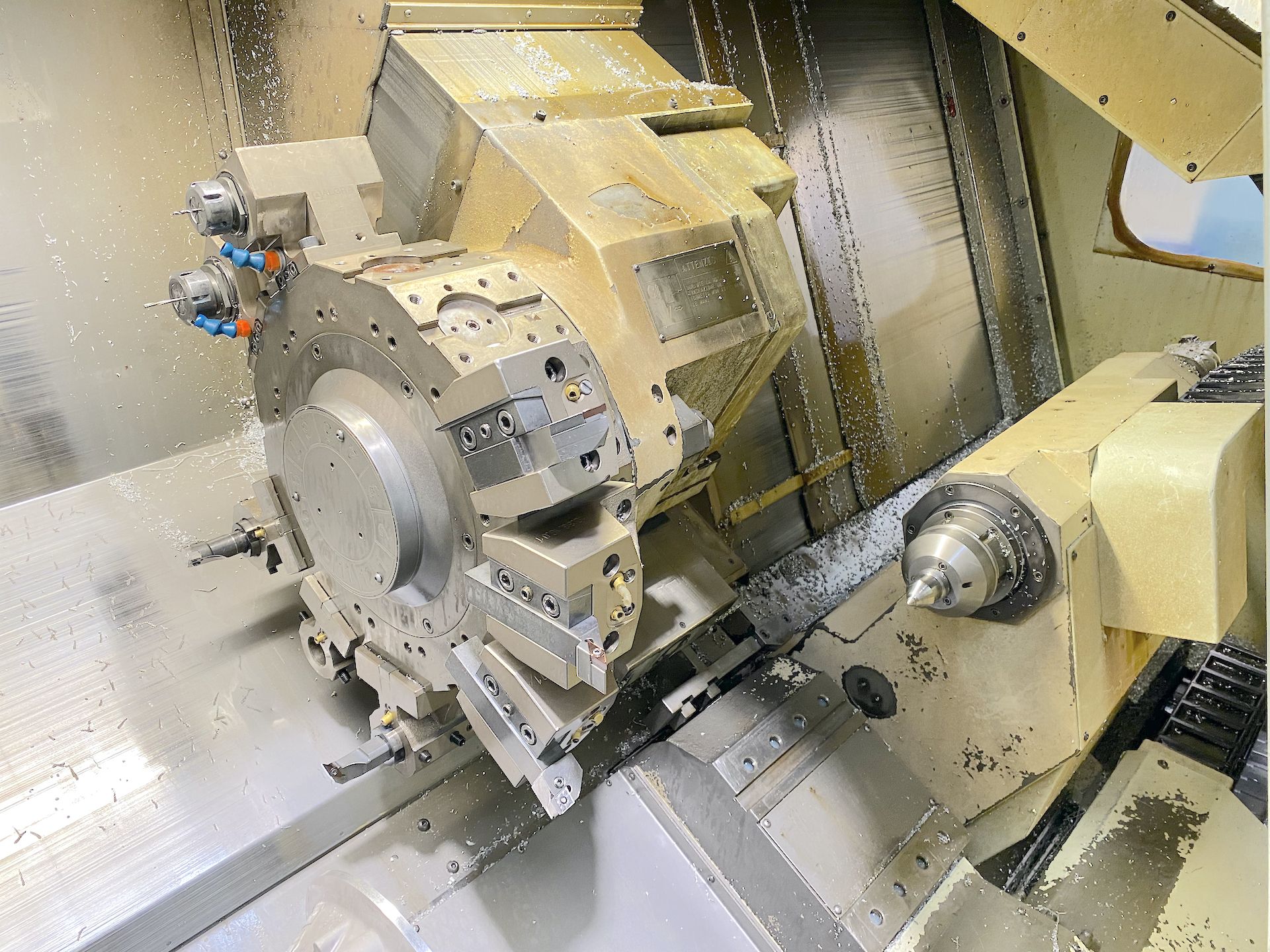

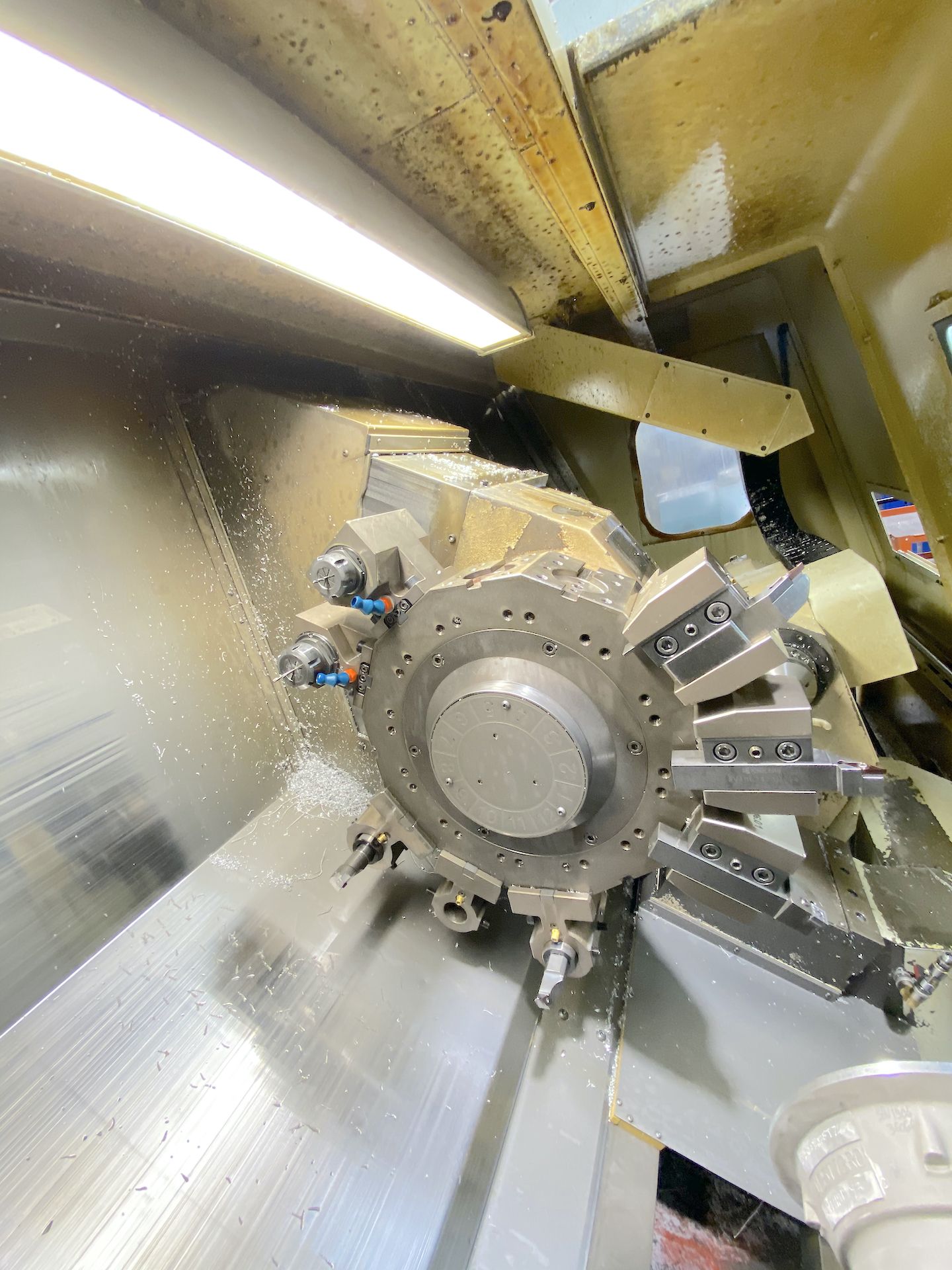

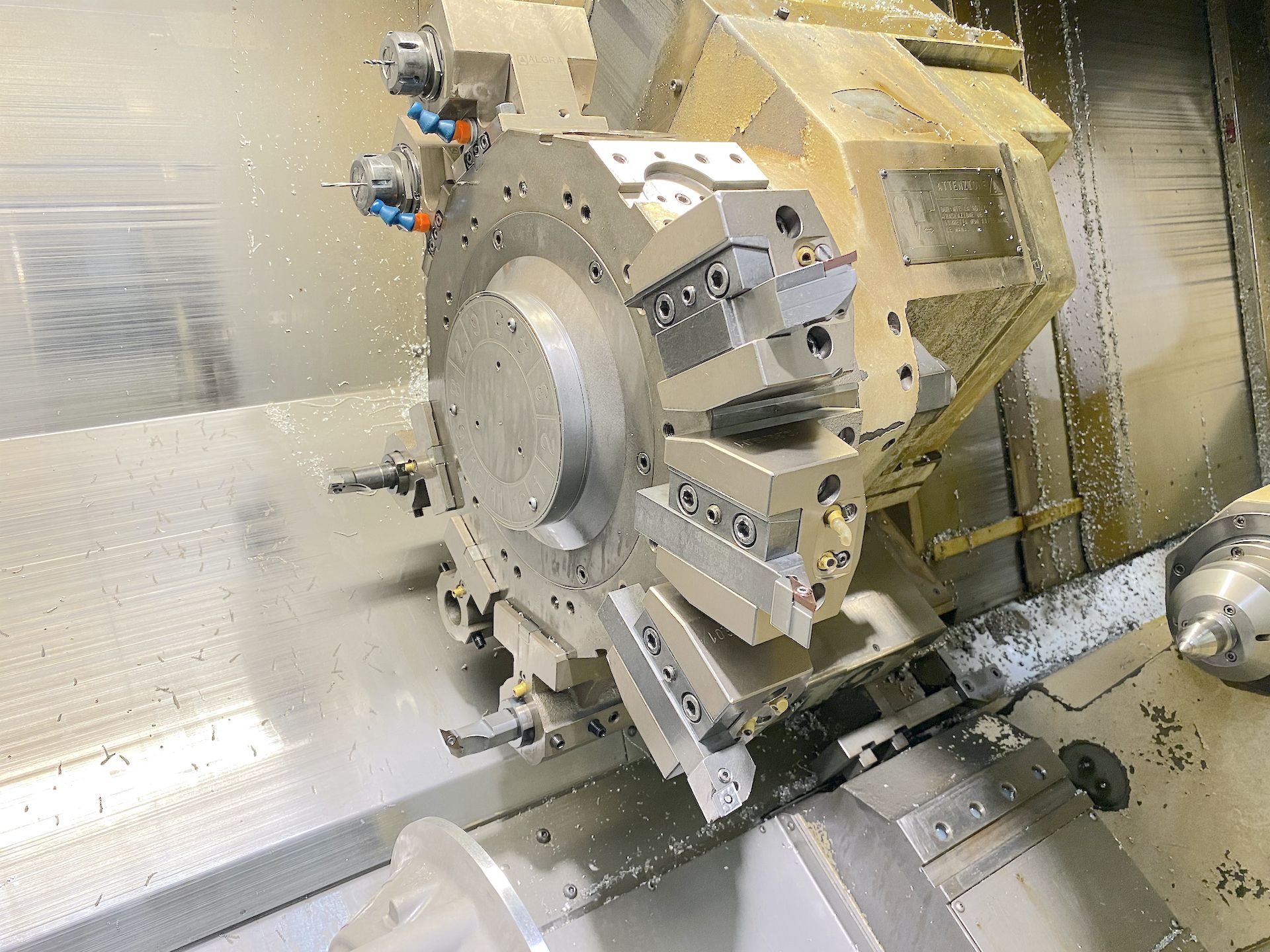

Anzahl Plätze
12
Anzahl motorisierte Plätze
12
Leistung motorisierte Werkzeuge
5,5 Kw
Drehmoment motorisierte Werkzeuge
70 Nm
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Zeit für Drehung (1 Platz)
0,15 sec.
Hub Achse X
255 mm10,04 in
Schnell Achse X
20 m/min787,40 ipm
Hub Achse Z
1315 mm51,77 in
Schnell Achse Z
24 m/min944,88 ipm
Hub Achse Y
110 (+60/-50) mm4,33 (+2,36/-1,97) in
Schnell Achse Y
7,5 m/min295,28 ipm

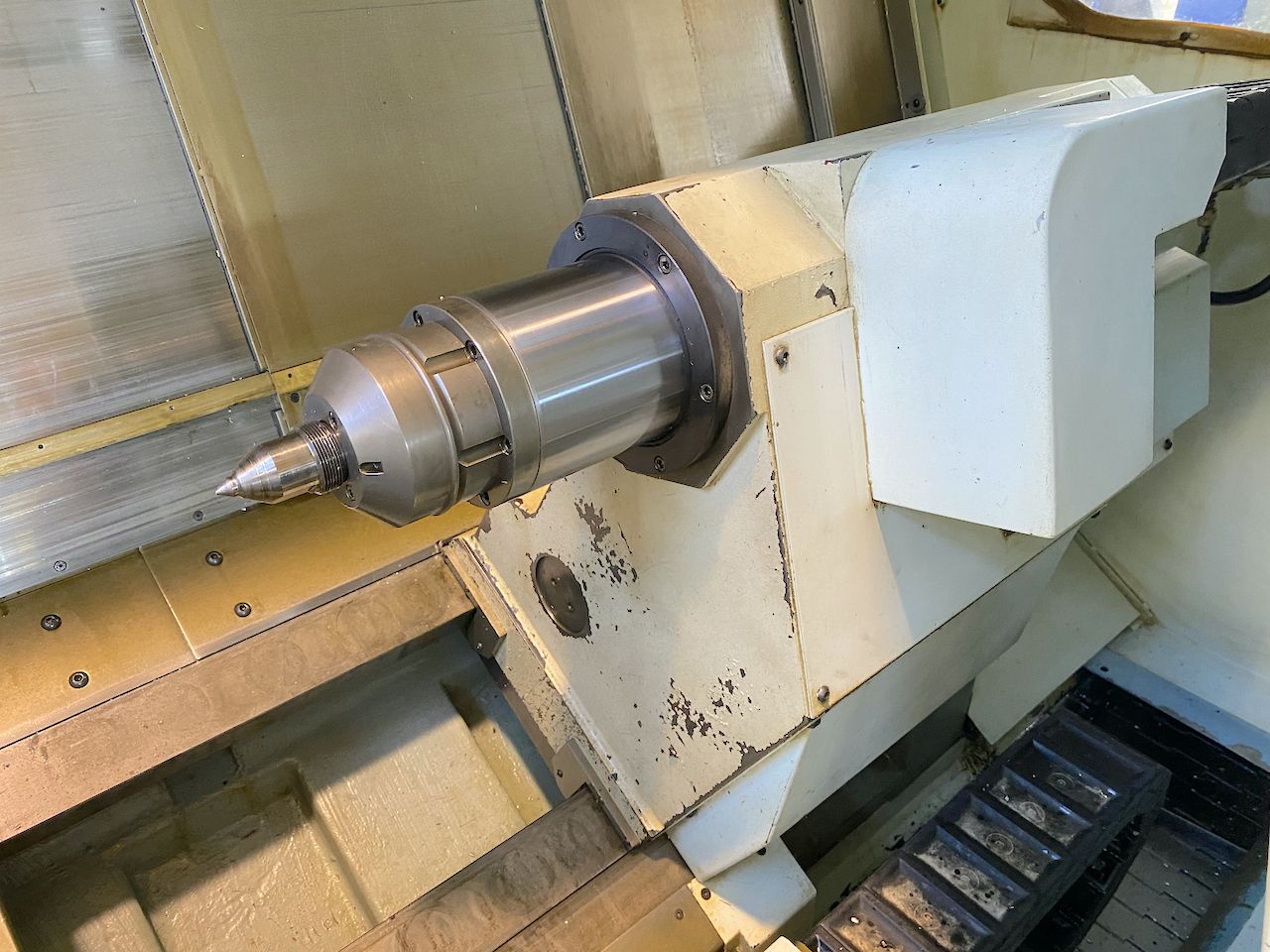

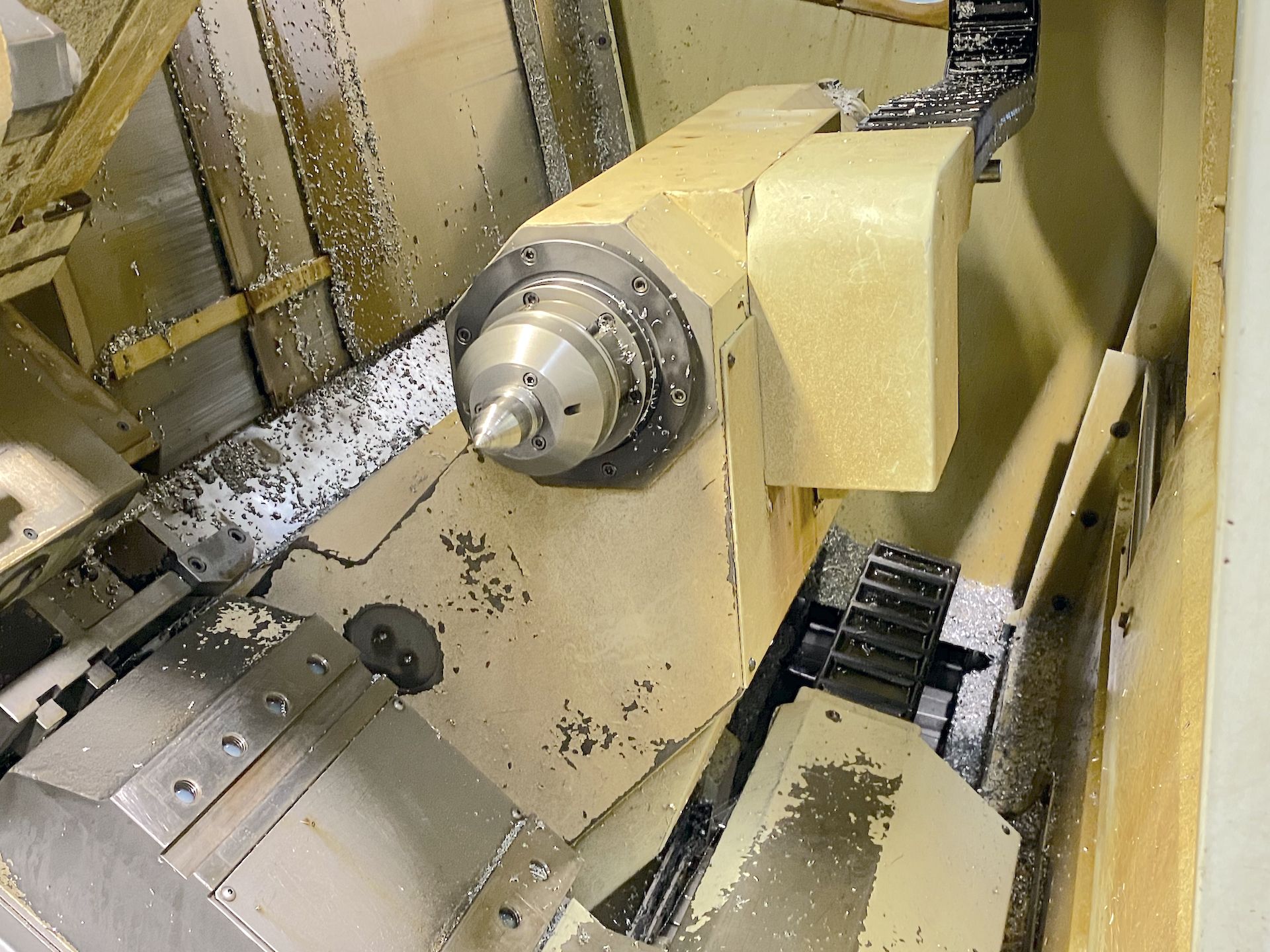

REITSTOCK
Durchmesser Pinole
115 mm4,53 in
Hub Pinole
150 mm5,91 in
Aufnahme
CM5
Hub Achse B
1200 mm47,24 in
HAUPTSPINDEL
Max. Drehgeschwindigkeit
2800 rpm
Spindelnase
ASA8”
Spindelloch
111 mm4,37 in
Innendurchmesser Lager
150 mm5,91 in
Durchmesser Spannfutter
315 mm12,40 in
Max. Leistung
30 Kw
Max. Drehmoment
776 Nm
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
100 Rpm
Umschaltung
Elettronico

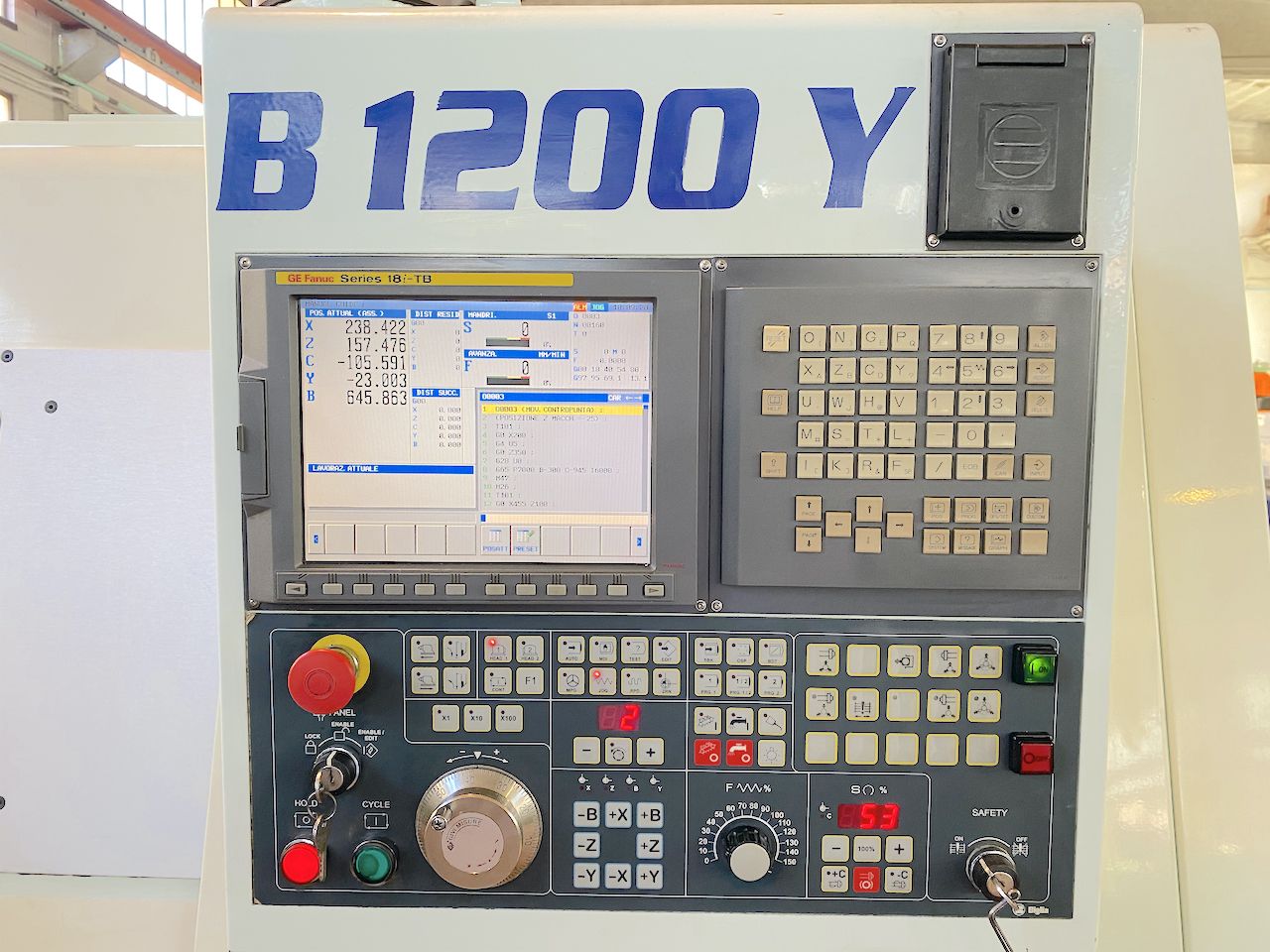

CNC
CNC
Fanuc 18i-TB
Anmerkungen
Manual Guide
EXTRA

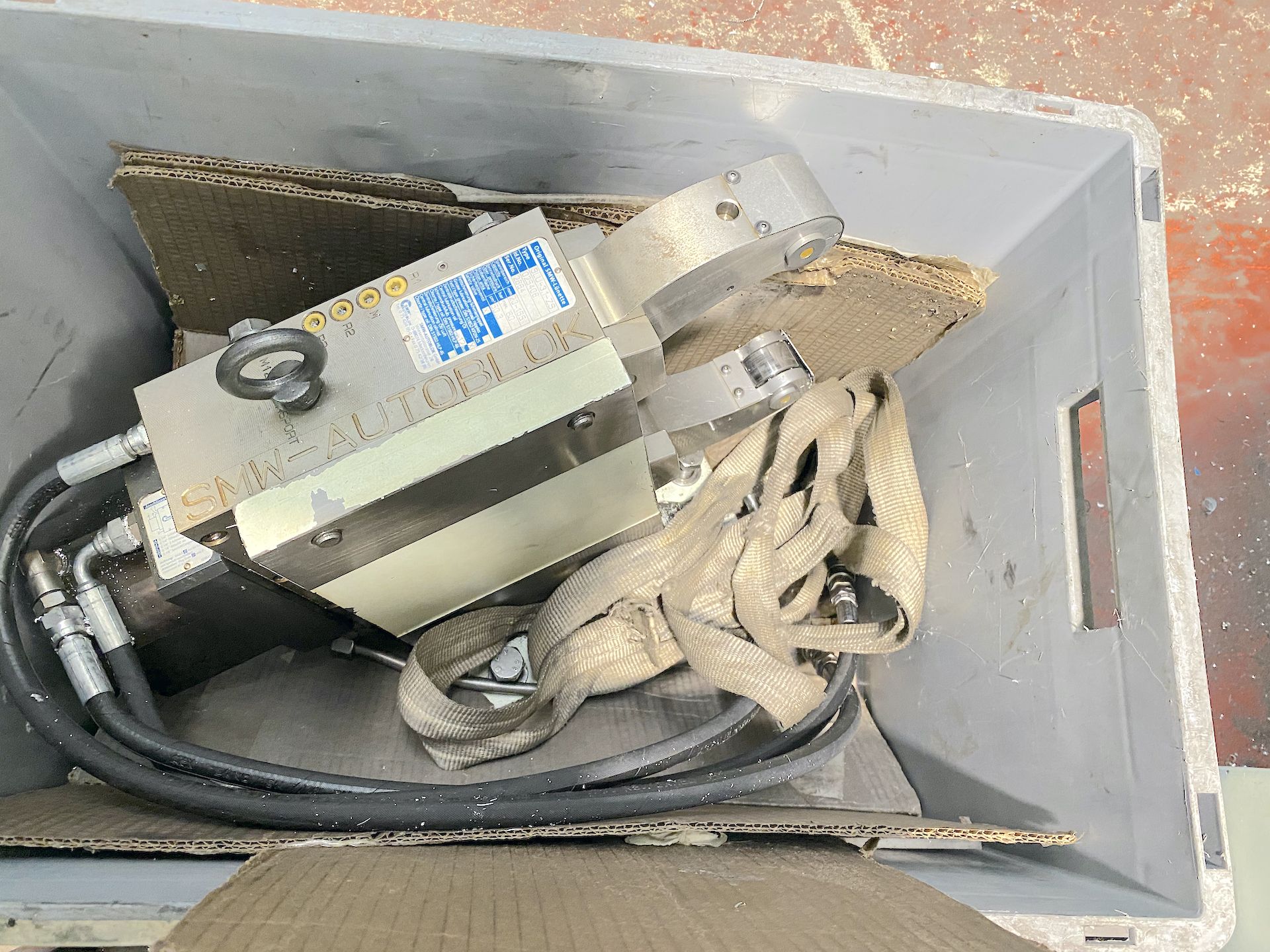

Hydraulische Lünette
Lunetta a seguire (asse B) automatica SMW AUTOBLOCK SLU3.1 ZS 20-165mm
Gesamtgewicht der Maschine
7250 Kg
Raumbedarf der Maschine
5100x2000x2100 mm200,79x78,74x82,68 in
Feste Werkzeughalter
2
Motorisierte Werkzeughalter
2

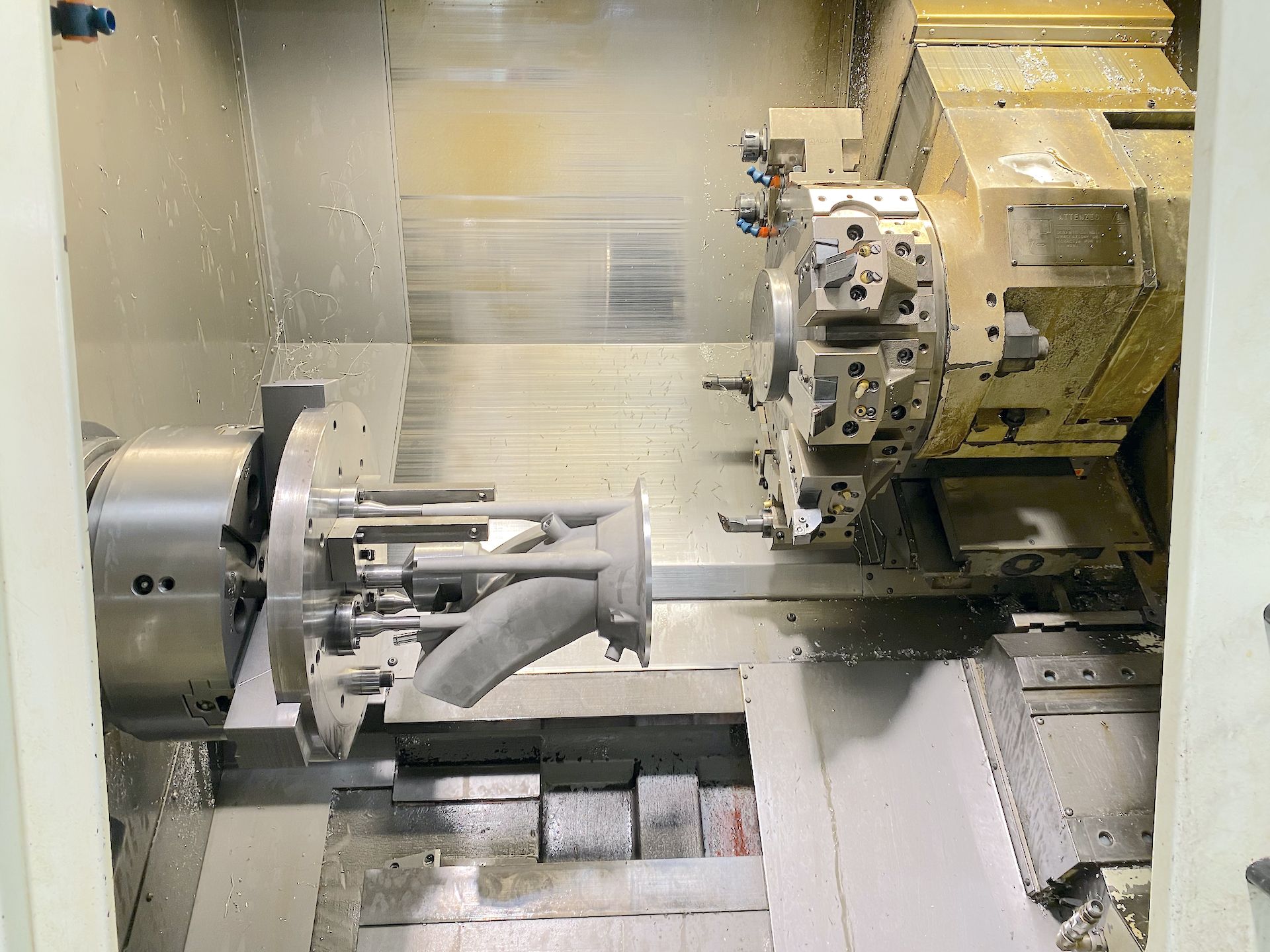

Selbstzentrierendes Spannfutter
3.jaws ø315mm PB ø95mm
Werkzeugvoreinstellung
SI
Späneförderer
SI

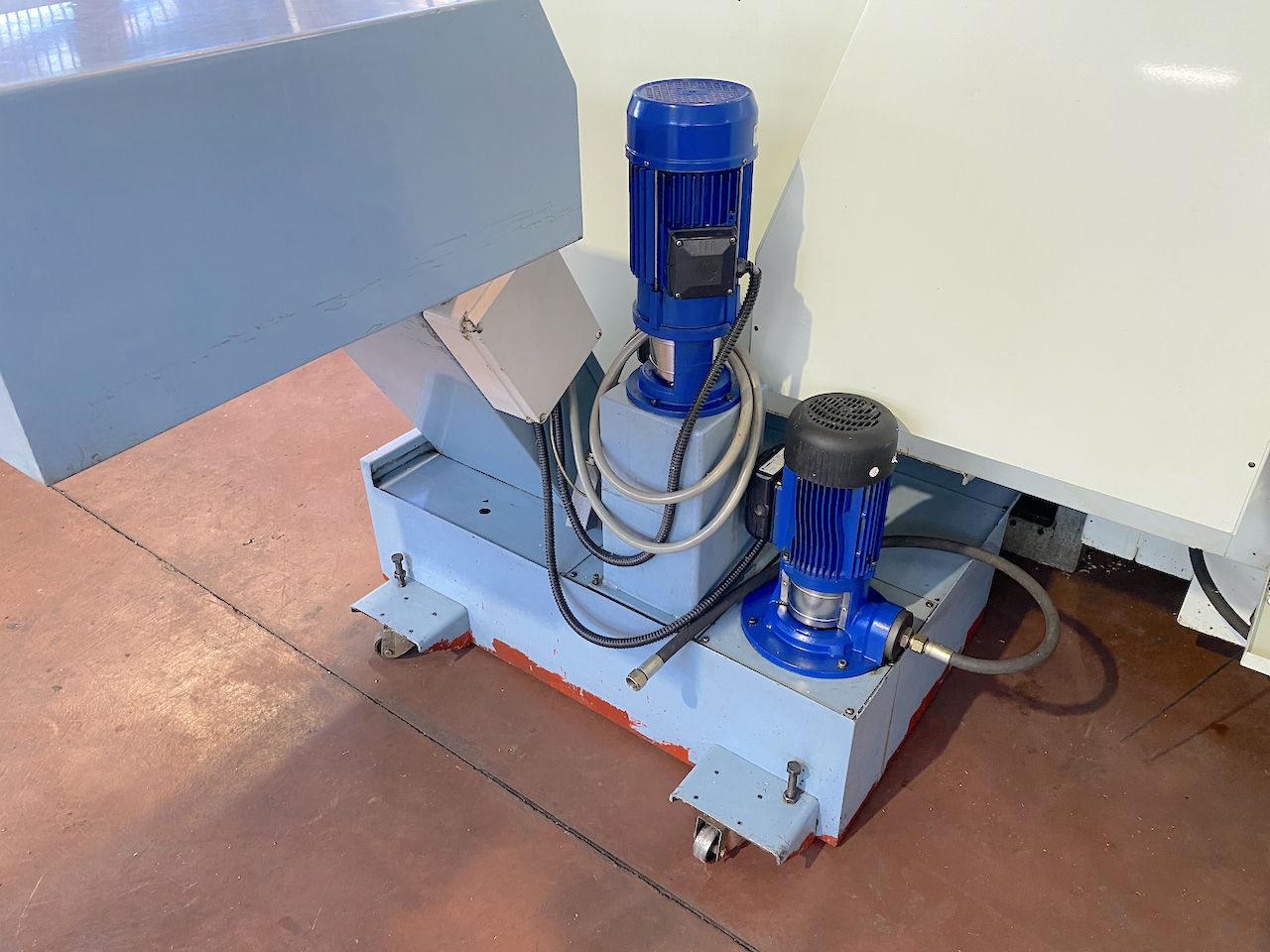

Kühlmittelpumpe
18 bar per alta e bassa pressione
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Sichtbar in Funktion
Ja
