Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
65 mm2,56 in
Max. sekundär bearbeitbarer Durchmesser
250 mm9,84 in
CNC
CNC

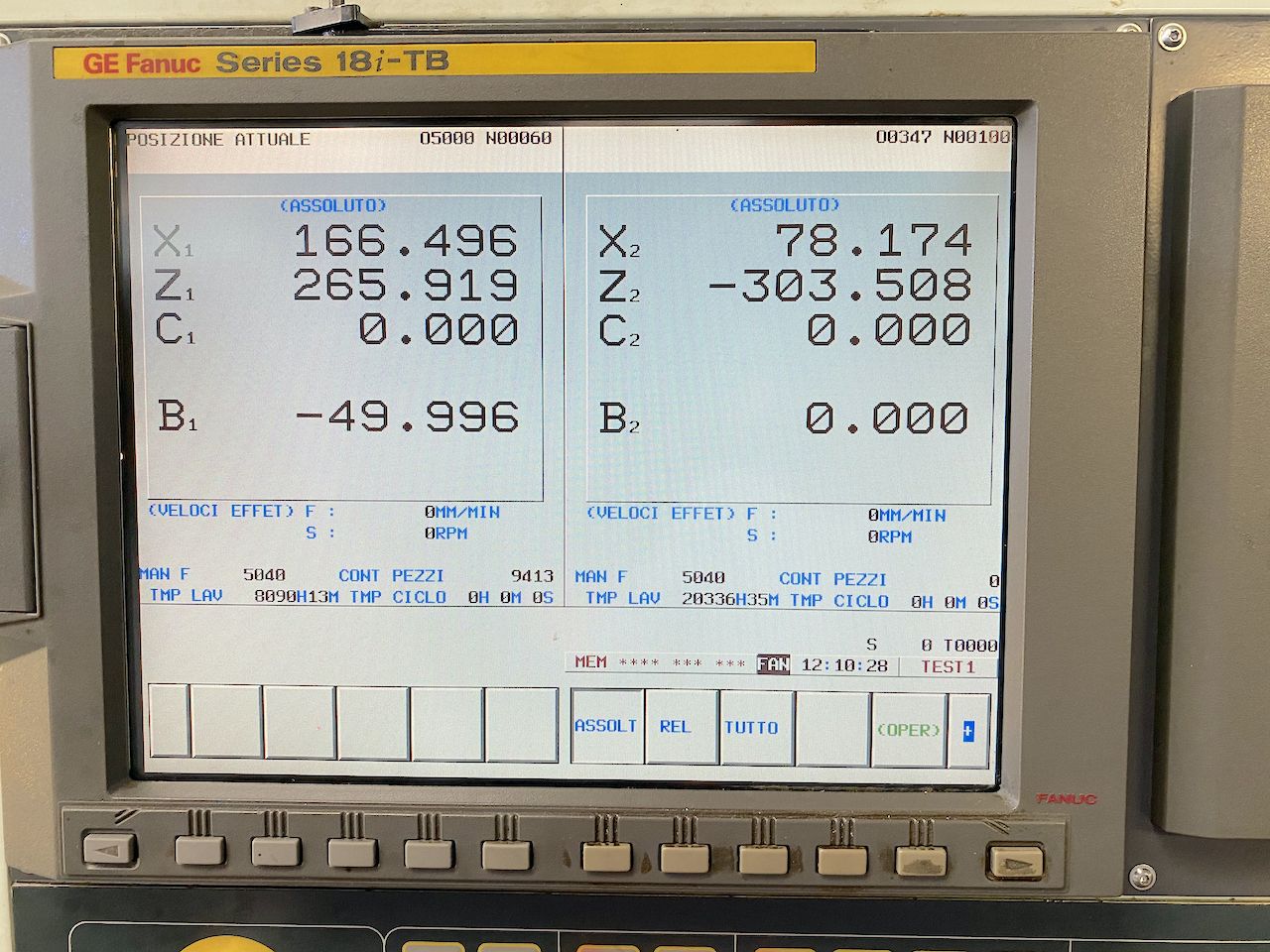

Fanuc 18i-TB
Anmerkungen
Easy biglia Cycles
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 mm3,15 in
Innendurchmesser Lager
110 mm4,33 in
Max. Leistung
26 Kw
Auflösung Achse C
0,001 °

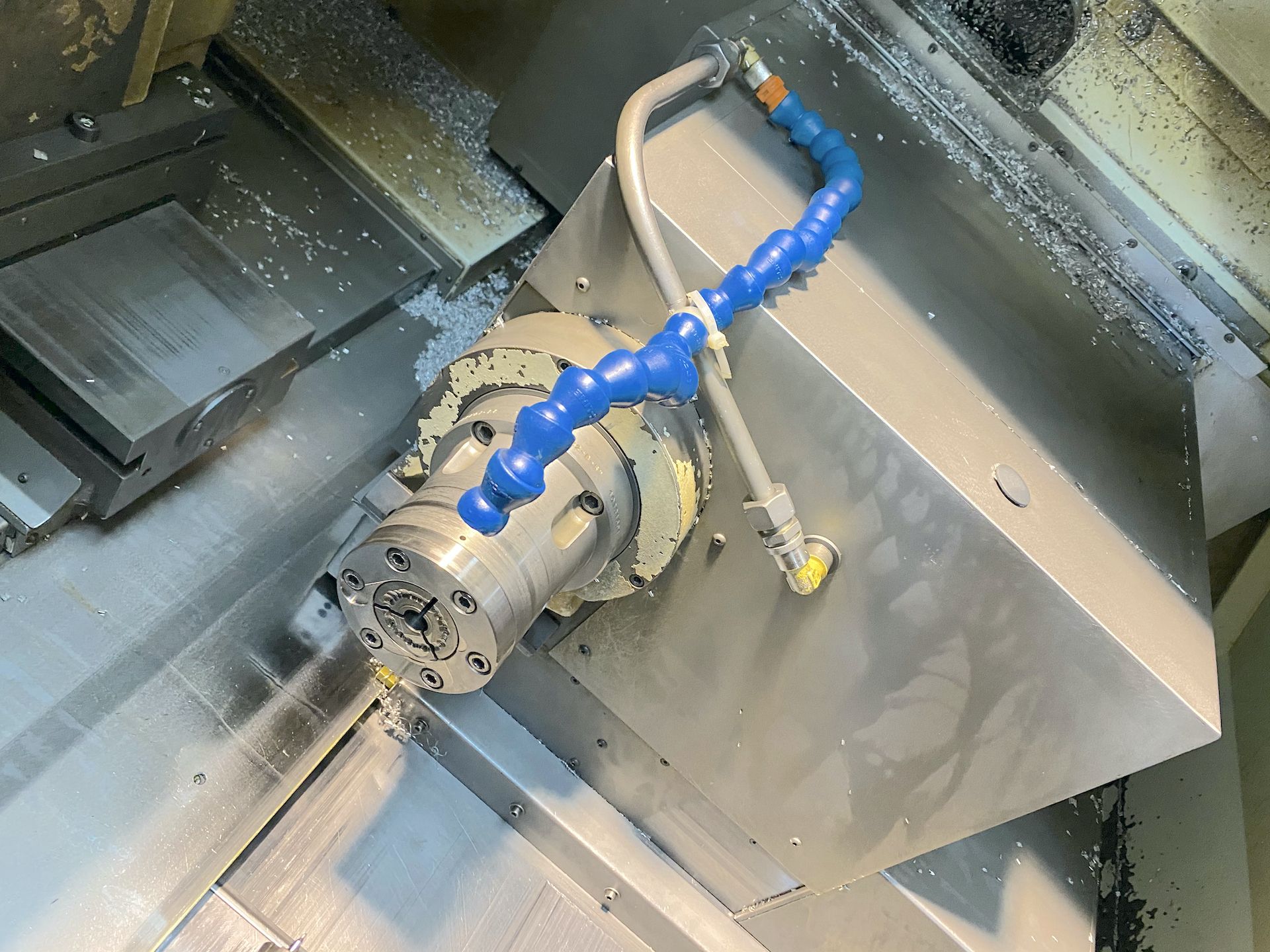

GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5”
Spindelloch
55 mm2,17 in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
11 Kw
Auflösung Achse C
0,001 °
Automatische Positionierung Achse B
420 mm16,54 in
Schnell Achse B
30 m/min1.181,10 ipm
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X
160 mm6,30 in
Schnell Achse X
20 m/min787,40 ipm
Hub Achse Z
390 mm15,35 in
Schnell Achse Z
4 m/min157,48 ipm
REVOLVER 2
Anzahl motorisierte Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
SCHRäGE WERKBANK
Schrägstellung
30 °
EXTRA
Gesamtgewicht der Maschine
6700 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in
Feste Werkzeughalter
4
Motorisierte Werkzeughalter
4

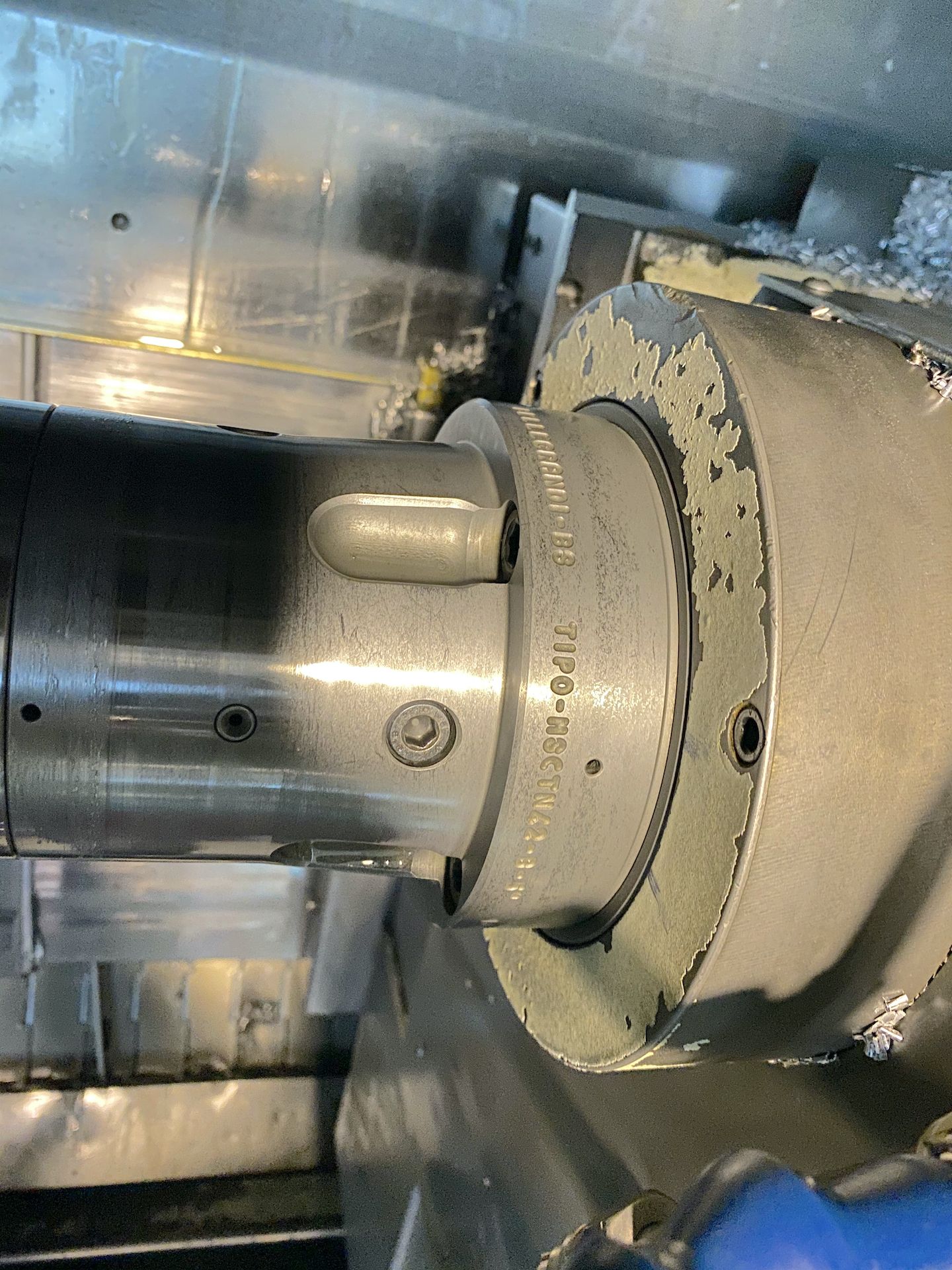

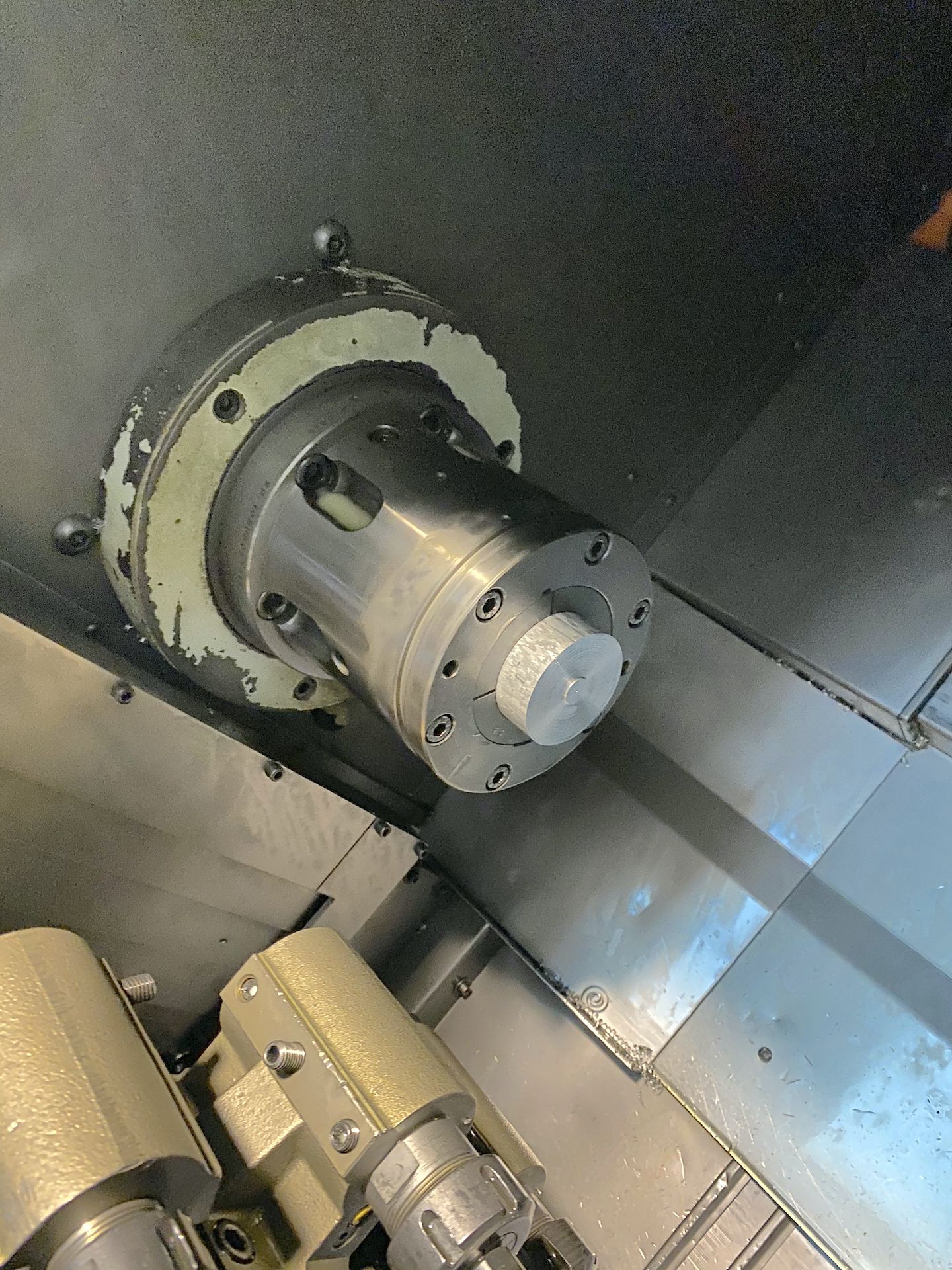

Selbstzentrierendes Spannfutter
Portapinze su mandrino e contromandrino

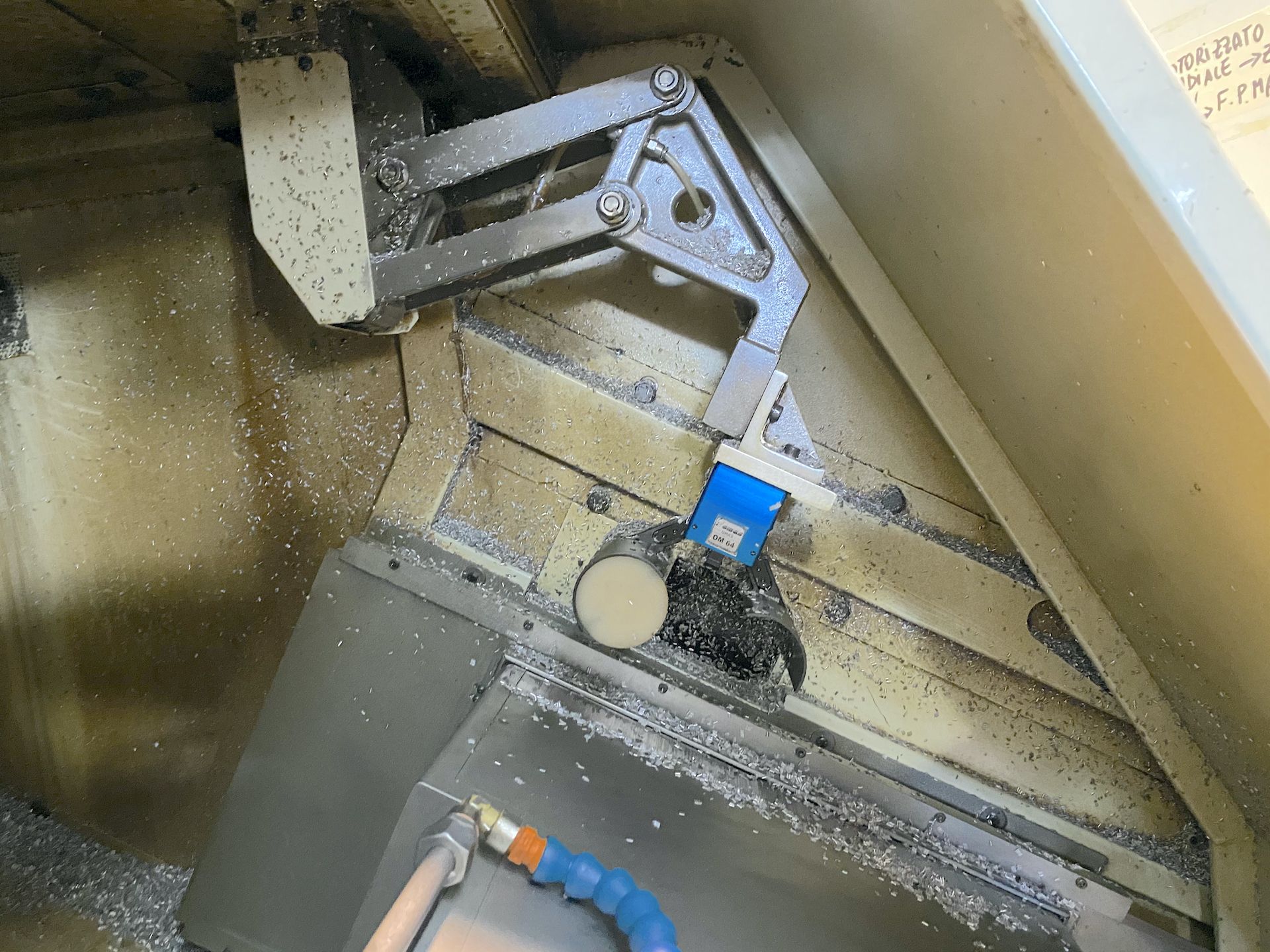

Werkstückentladeroboter
si, programmabile da CNC, automatico, in tempo mascherato
Späneförderer
si

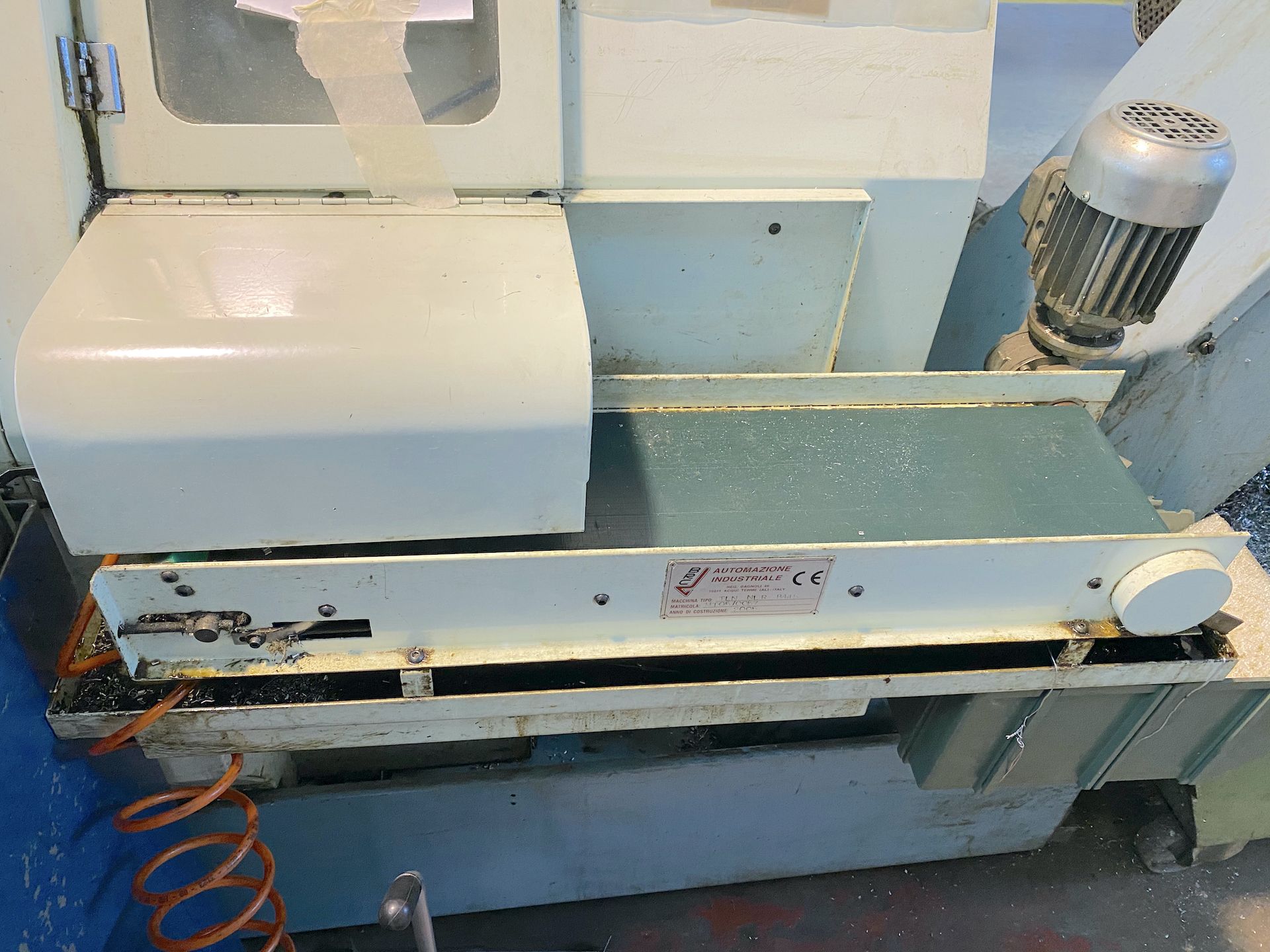

Werkstückentladeband
Ja

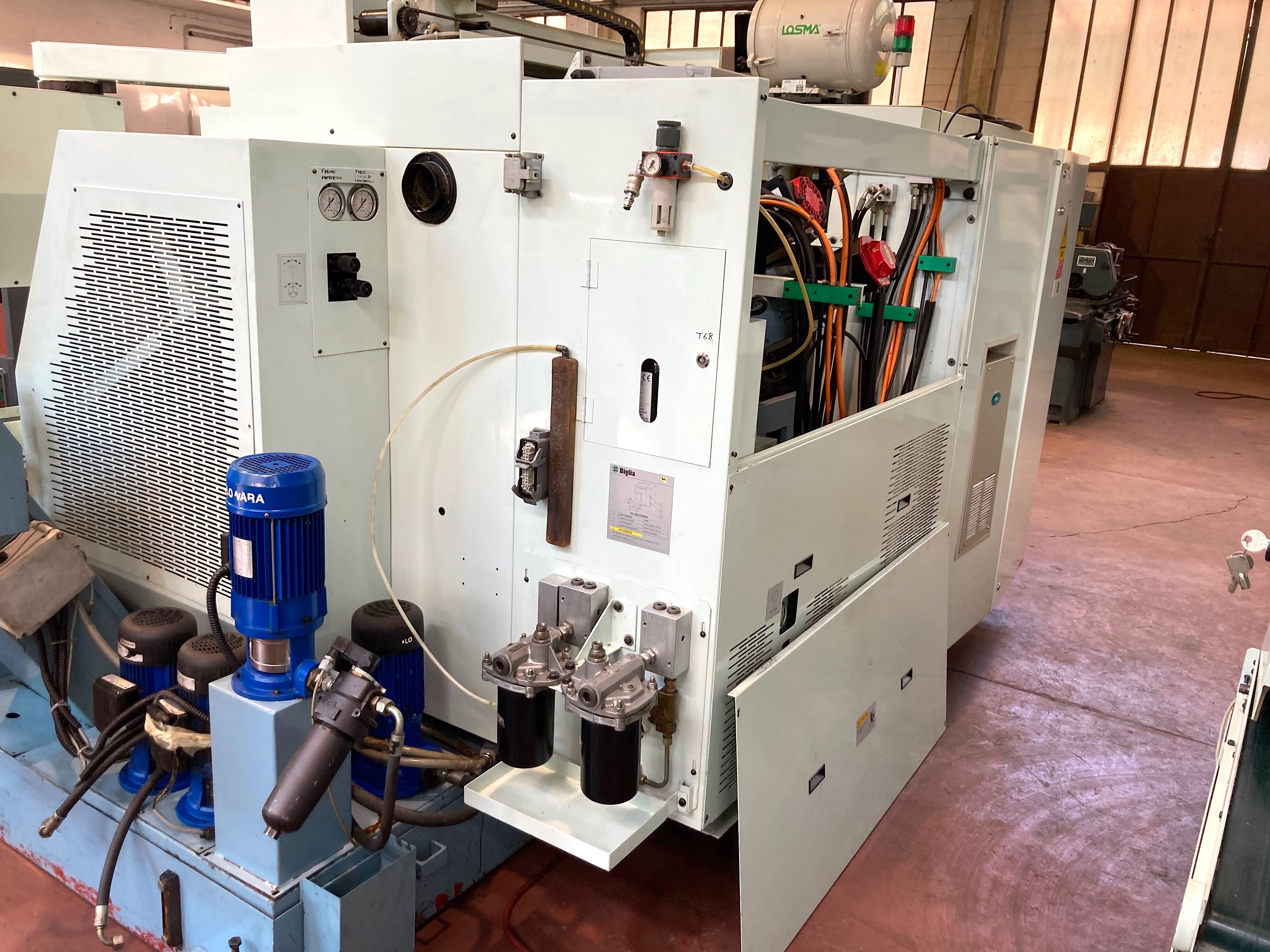

Kühlmittelpumpe
n.1 pompa 18 Bar alta-bassa pressione, n.1 pompa 4 bar per lavaggi
Stangenschieber
Si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja

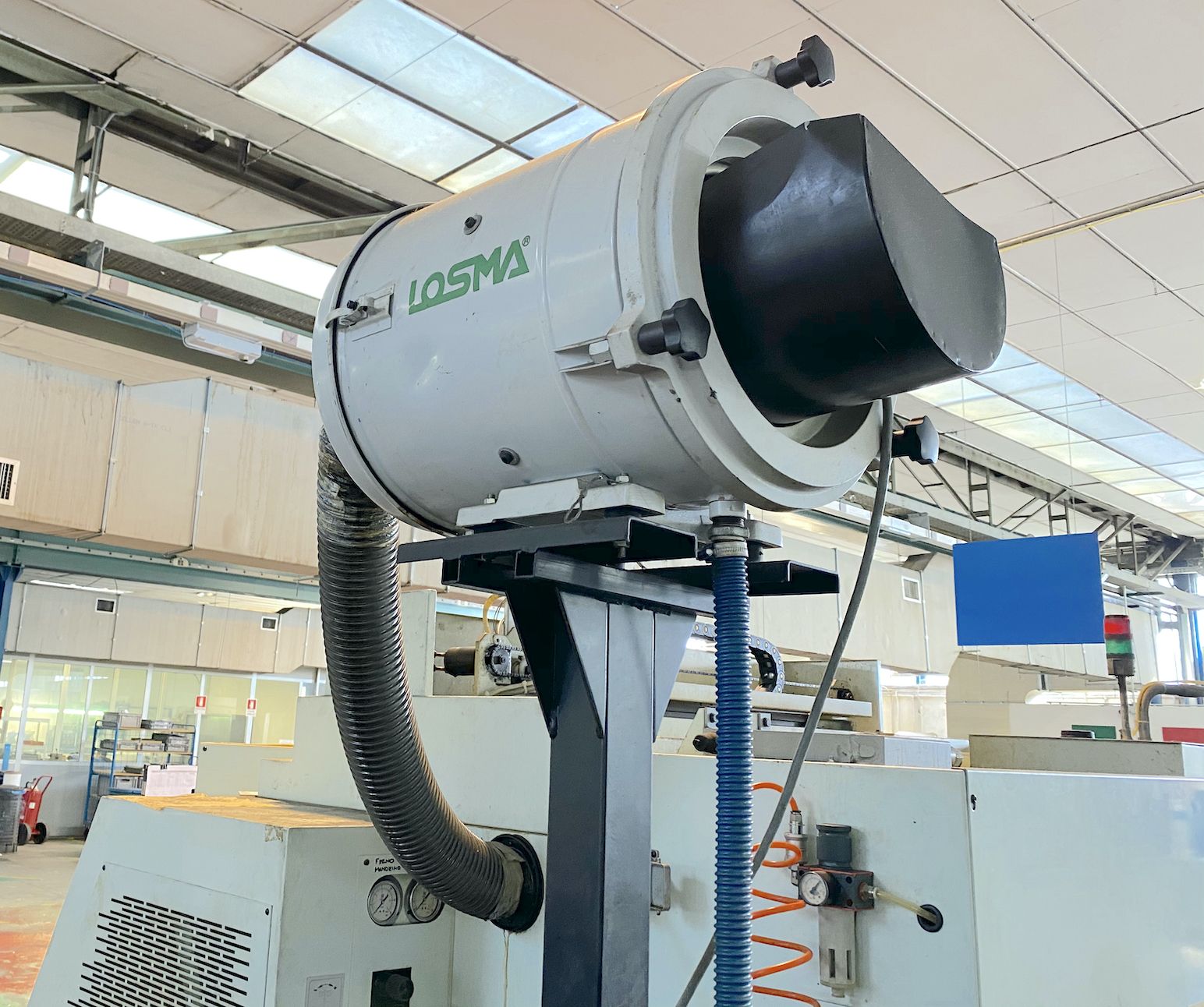

Rauchabsaugung
Ja
