Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
65 mm2,56 in
Max. sekundär bearbeitbarer Durchmesser
250 mm9,84 in
Max. bearbeitbare Länge
250 mm9,84 in
CNC
CNC

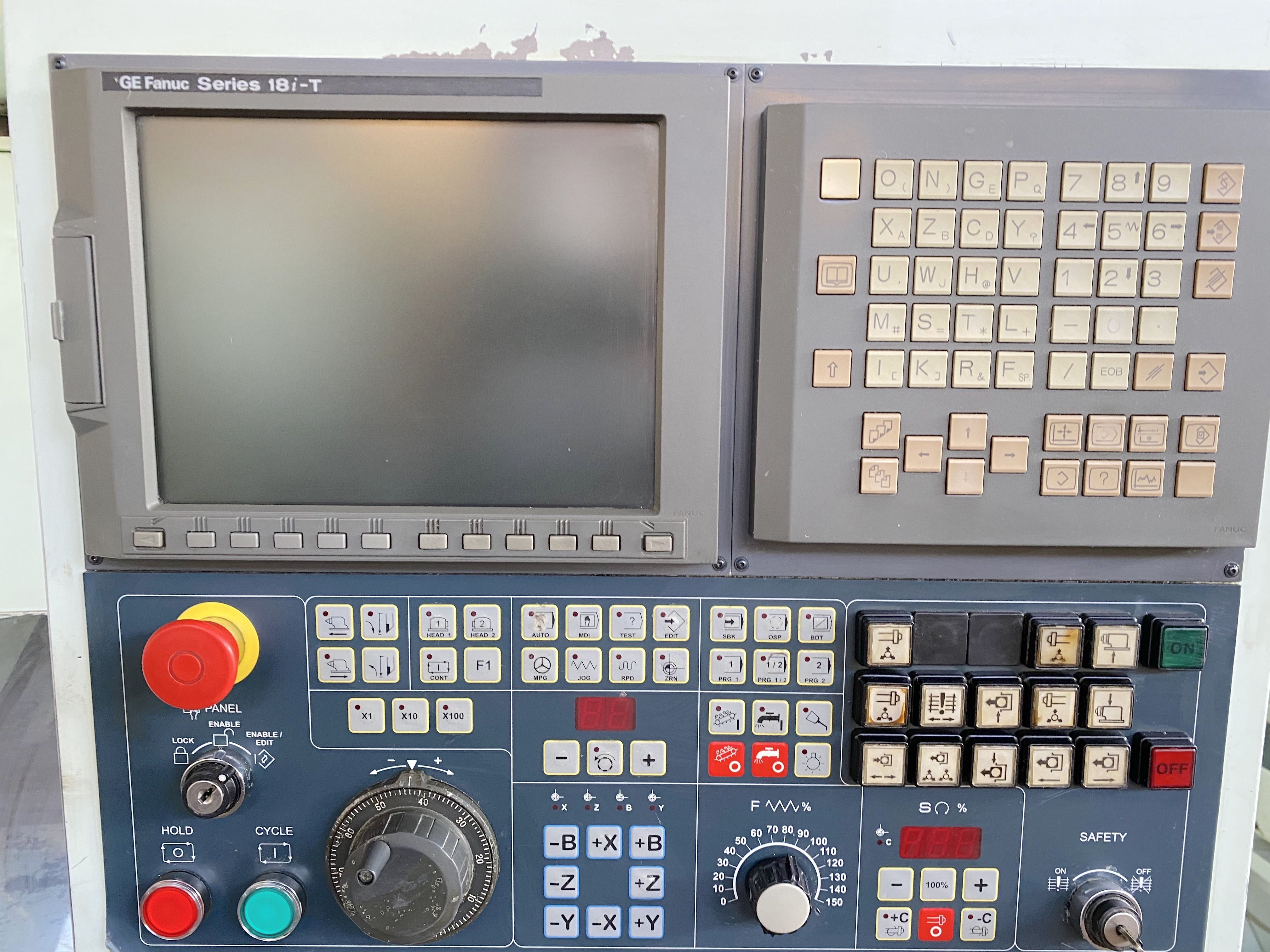

Fanuc 18i-TB
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 (passaggio barra 68mm mm3,15 (passaggio barra 2,68mm in
Innendurchmesser Lager
110 mm4,33 in
Max. Leistung
26 Kw
Auflösung Achse C
0,001 °
GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
11 Kw
Auflösung Achse C
0,001 °
Automatische Positionierung Achse B
420 mm16,54 in
Schnell Achse B
30 m/min1.181,10 ipm
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X
160 mm6,30 in
Schnell Achse X
20 m/min787,40 ipm
Hub Achse Z
390 mm15,35 in
Schnell Achse Z
24 m/min944,88 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
EXTRA
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Stangenlademagazin
Hydrafeed
Gesamtgewicht der Maschine
6900 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
