Kategorie
Drehbänken
Typ
CNC
Marke
Modell

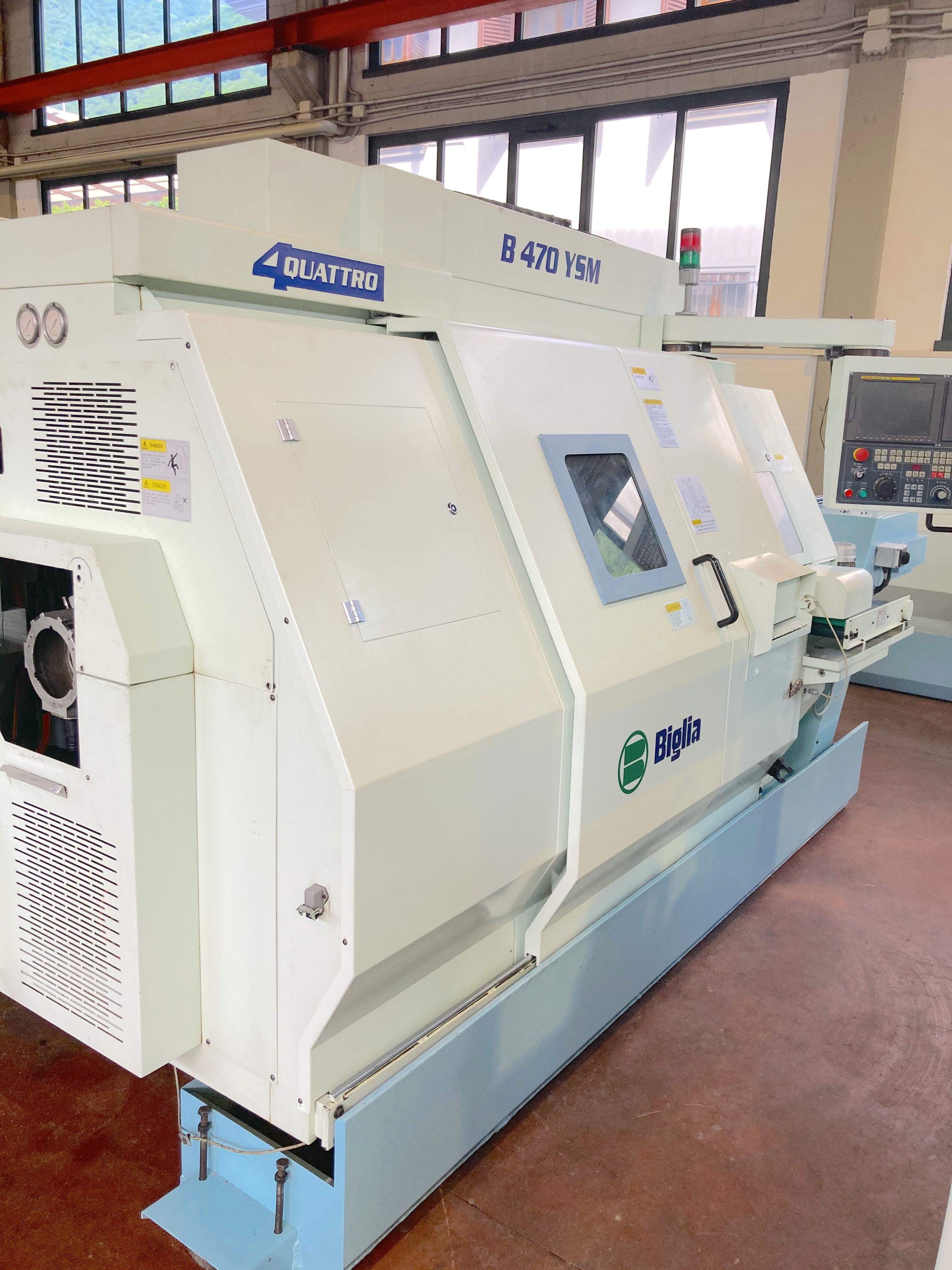

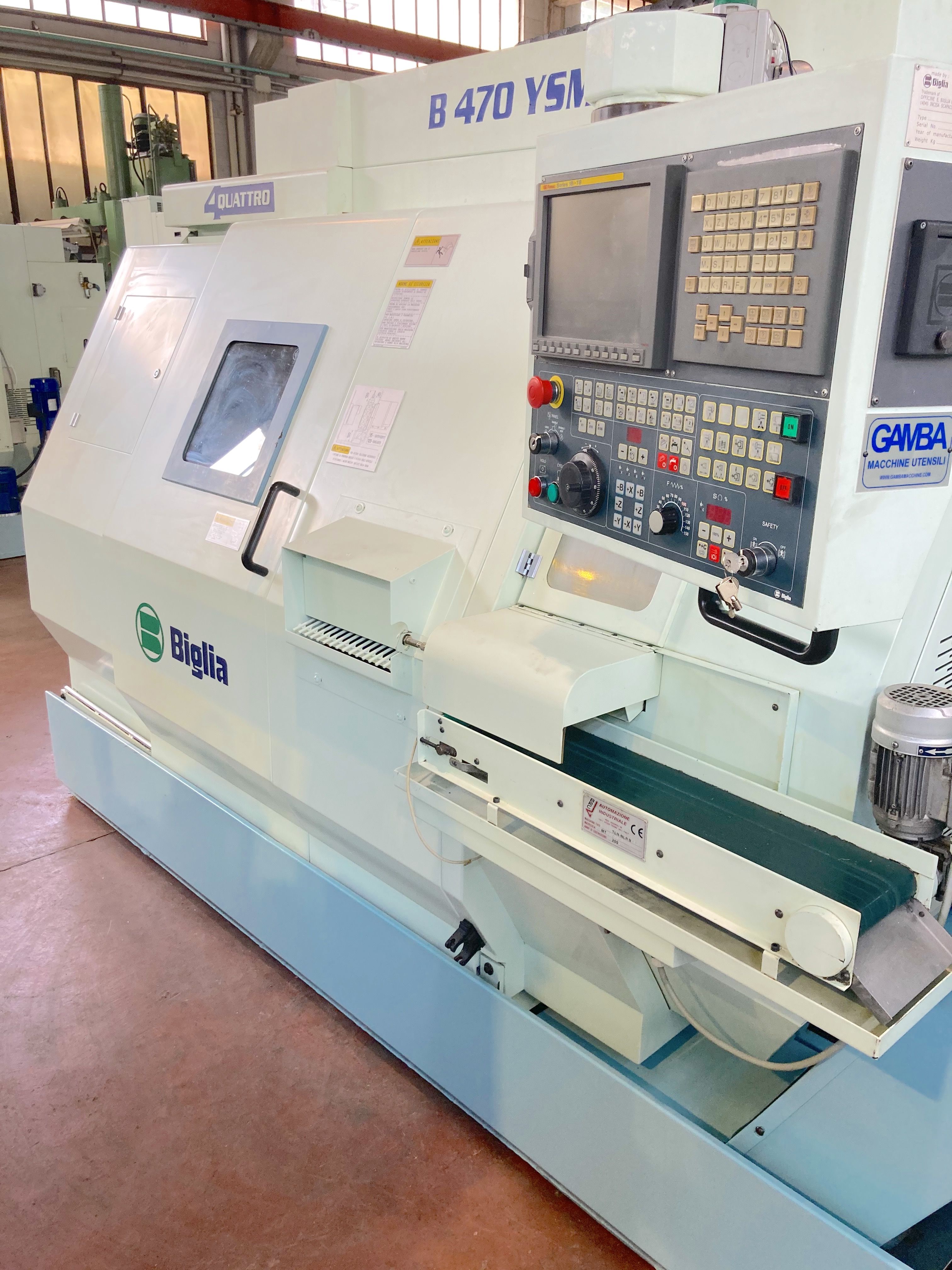

B470YSM
Kapazität
ø67,5/240x250 mmø2,66/9,45x9,84 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
68 mm2,68 in
Max. sekundär bearbeitbarer Durchmesser
Volteggio 520mm / Tornibile 240 mmVolteggio 20,47mm / Tornibile 9,45 in
Max. bearbeitbare Länge
250 mm9,84 in
CNC
CNC
Fanuc 18i-TB
Anmerkungen
Software anticollisione, Monitoraggio utensile
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 (passaggio barra 68mm) mm3,15 (passaggio barra 2,68mm) in
Innendurchmesser Lager
110 mm4,33 in
Max. Leistung
26 Kw
Auflösung Achse C
0,001 °

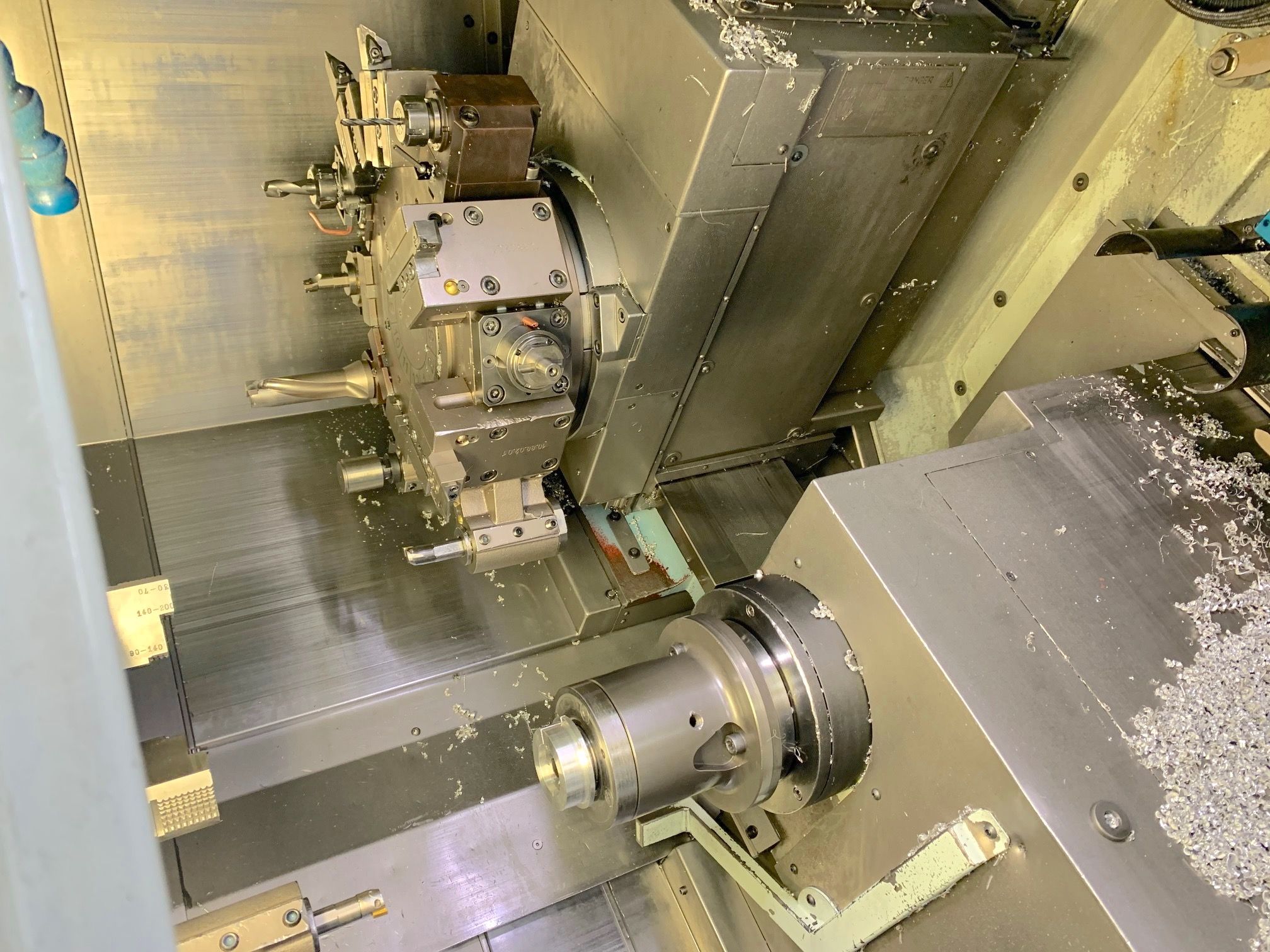

GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Innendurchmesser Lager
80 mm3,15 in
Schnell Achse B
30 m/min1.181,10 ipm
Automatische Positionierung Achse B
420 mm16,54 in
Auflösung Achse C
0,001 °
Max. Leistung
11 Kw
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Schnell Achse X
20 m/min787,40 ipm
Hub Achse X
160 mm6,30 in
Hub Achse Z
390 mm15,35 in
Schnell Achse Z
24 m/min944,88 ipm
Hub Achse Y
100 mm3,94 in
Schnell Achse Y
6 m/min236,22 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
EXTRA
Gesamtgewicht der Maschine
6900 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in
Werkstückentladeroboter
Gruppo scaricatore speciale con rotazione polso di 180° per scarico pezzo finito da controtesta e scarico spezzone fine barra da mandrino principale.
Späneförderer
si
Werkstückentladeband
Ja

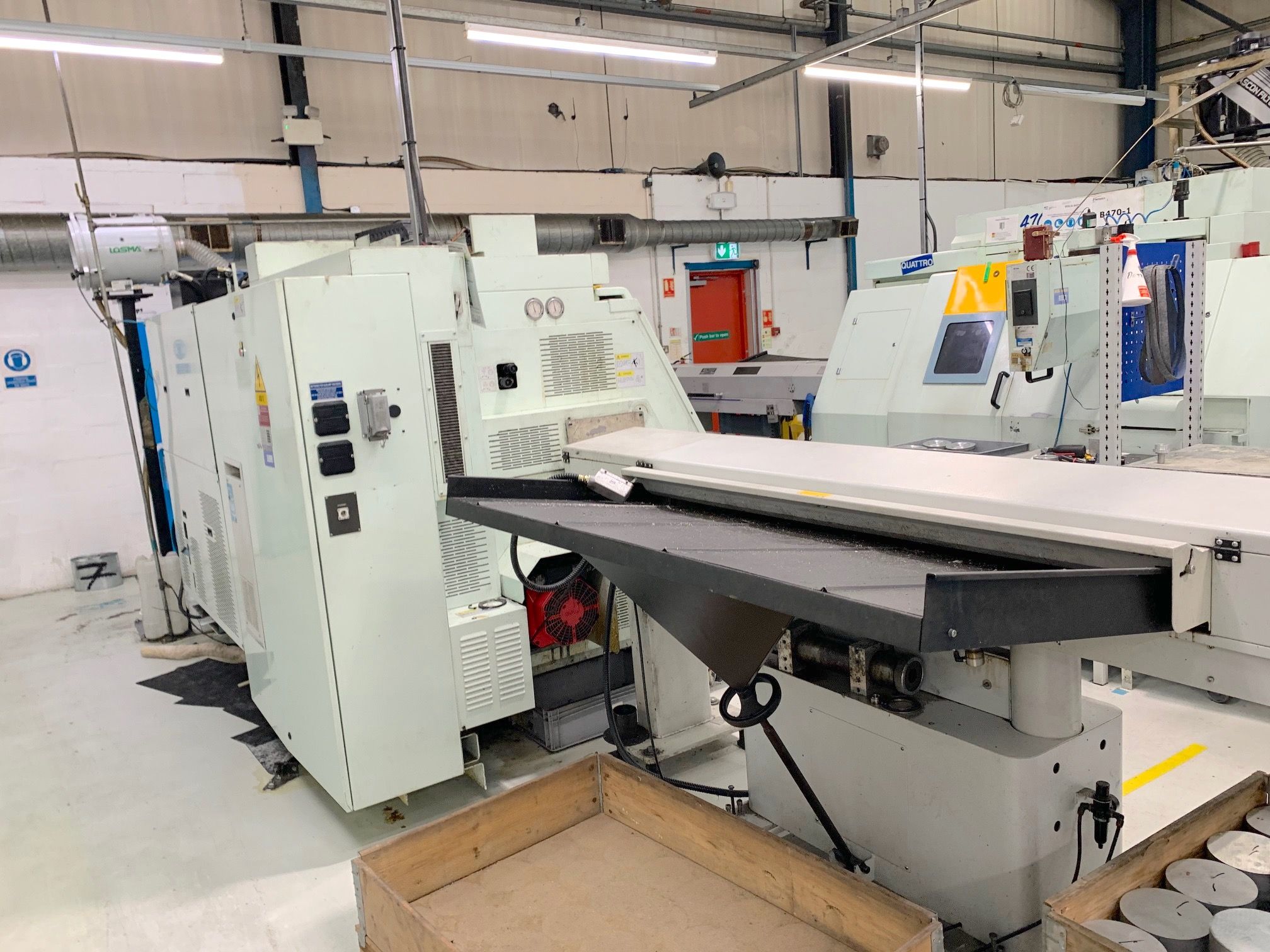

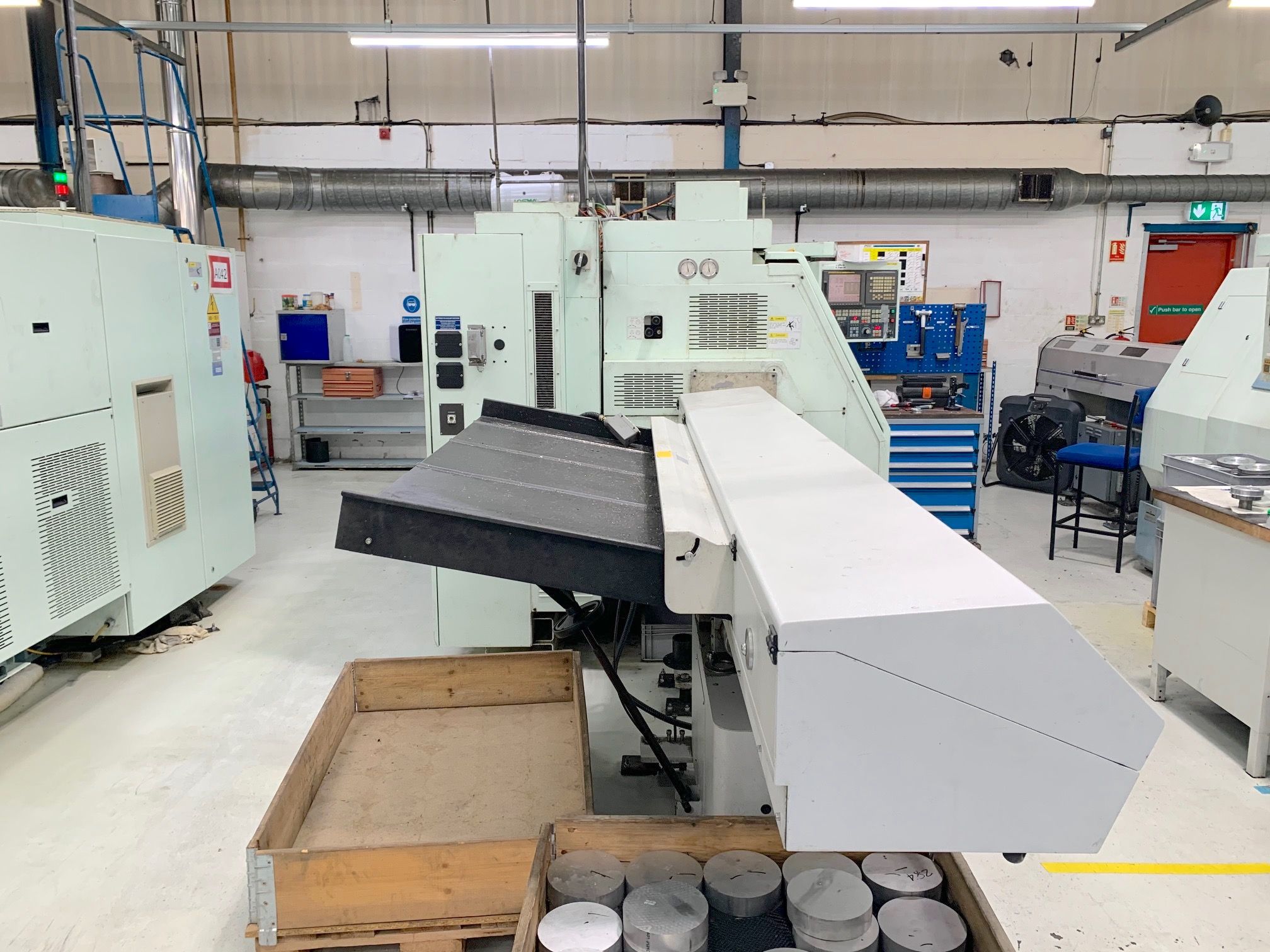

Stangenlademagazin

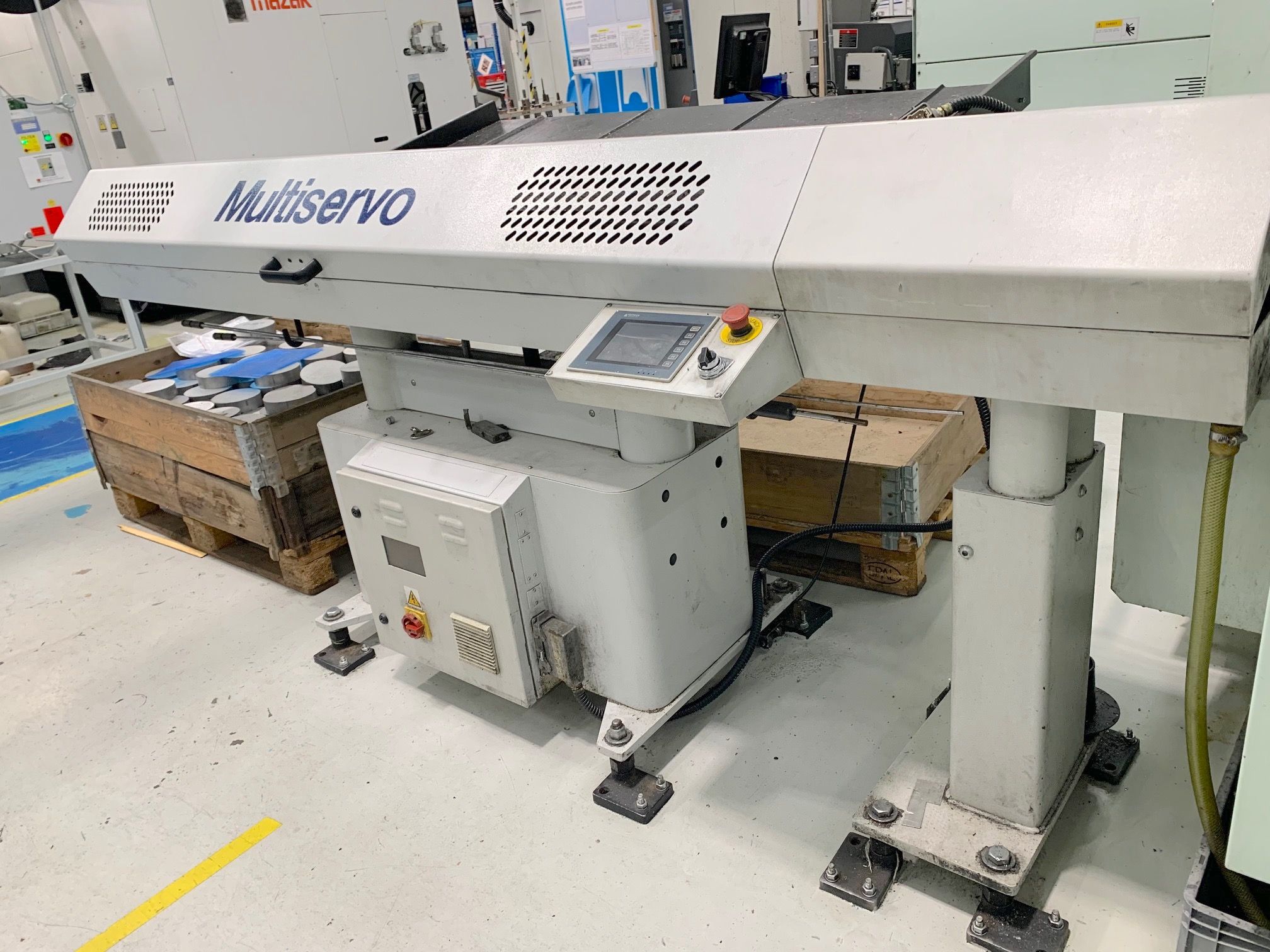

Hydrafeed Multiservo (opzionale)
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Feste Werkzeughalter
si
Motorisierte Werkzeughalter
si

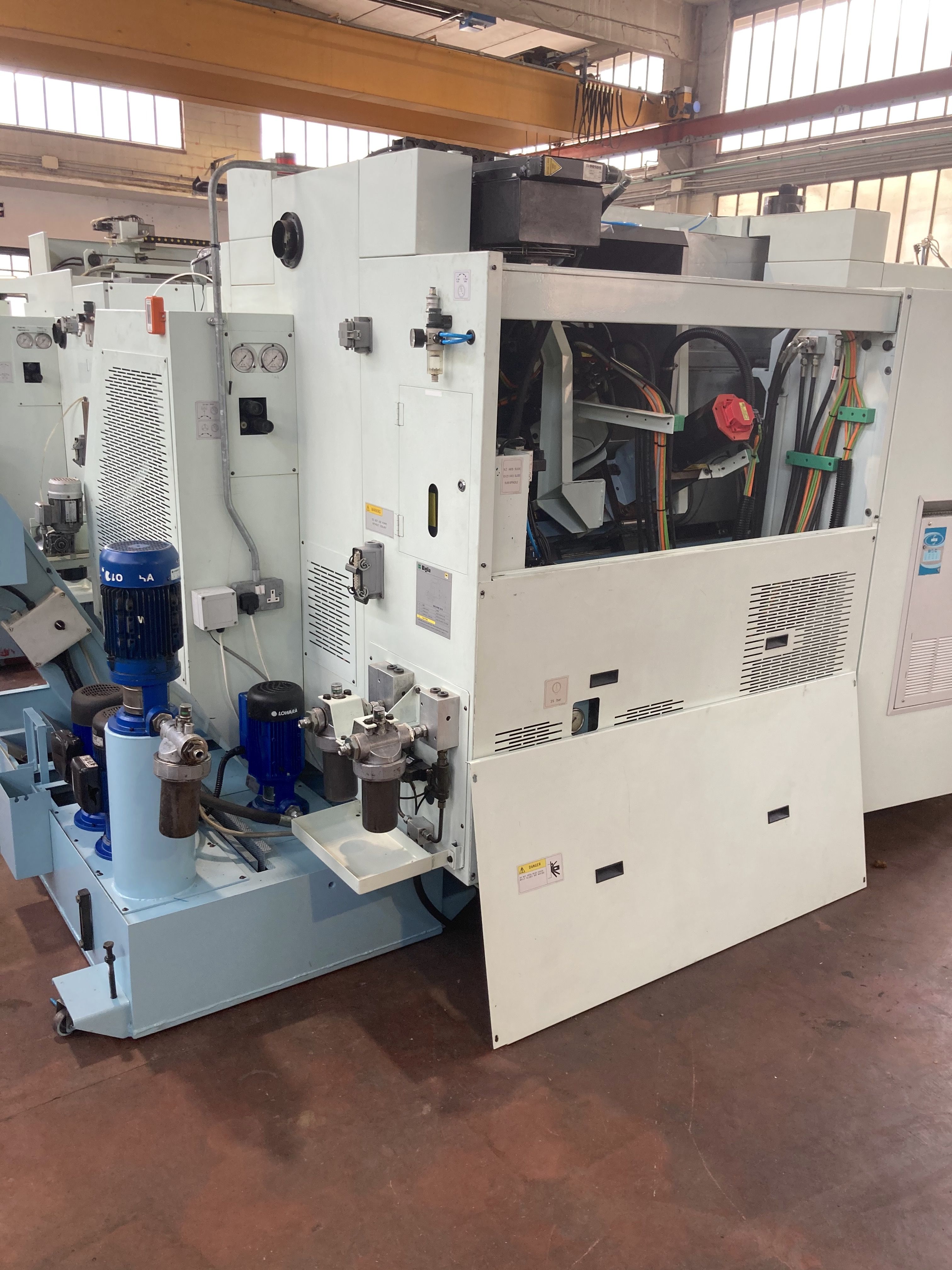

Kühlmittelpumpe
Pompa 25 bar per entrambe le torrette con filtro
Lieferbarkeit
Pronta
Sichtbar im Magazin
Ja
Werkstücktaster
Predisposizione per tastatore
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
