Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
68 mm2,68 in
Max. sekundär bearbeitbarer Durchmesser
Volteggio 520mm / Tornibile 240 mm mmVolteggio 20,47mm / Tornibile 9,45 mm in
Max. bearbeitbare Länge
250 mm9,84 in
CNC
CNC

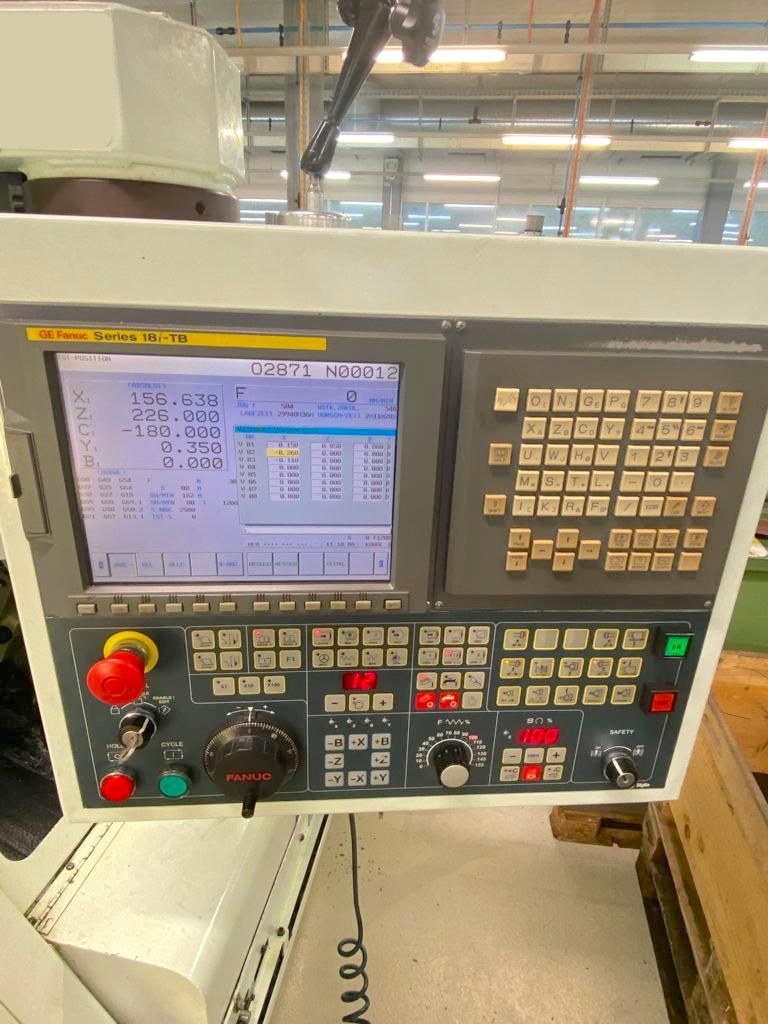

Fanuc 18i-TB
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 (passaggio barra 68mm) mm3,15 (passaggio barra 2,68mm) in
Innendurchmesser Lager
110 mm4,33 in
Max. Leistung
26 Kw
Auflösung Achse C
0,001 °
GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
11 Kw
Auflösung Achse C
0,001 °
Schnell Achse B
30 m/min1.181,10 ipm

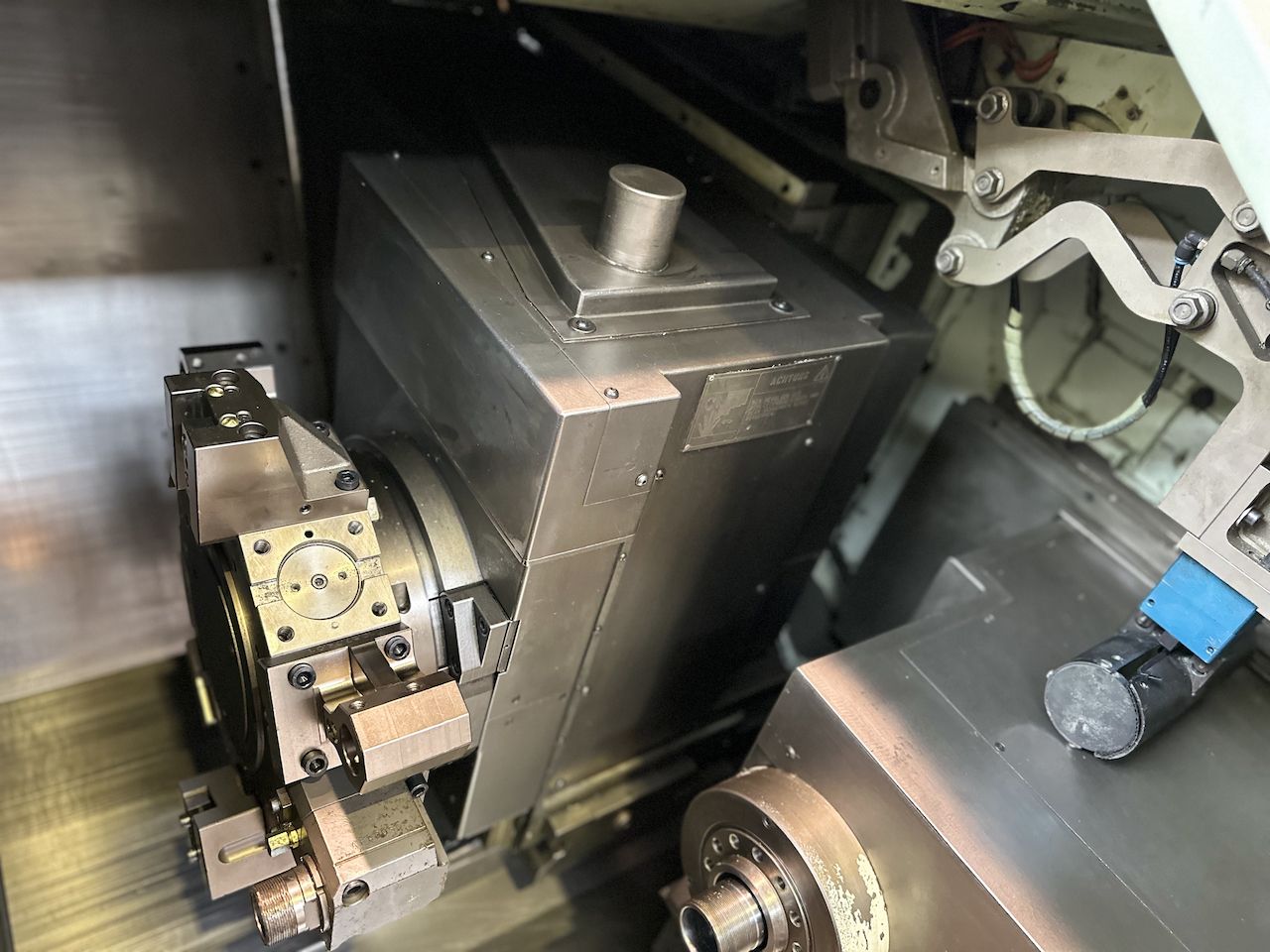

REVOLVER 1
Zeit für Drehung (1 Platz)
0,15 sec.
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X1
160 mm6,30 in
Schnell Achse X1
20 m/min787,40 ipm
Hub Achse Z1
390 mm15,35 in
Schnell Achse Z2
24 m/min944,88 ipm
Hub Achse Y1
100 mm3,94 in
Schnell Achse Y2
6 m/min236,22 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
EXTRA
Gesamtgewicht der Maschine
6900 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in
CE-Kennzeichnung
Ja
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
