Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. sekundär bearbeitbarer Durchmesser
210 mm8,27 in
Max. bearbeitbare Länge
265 mm10,43 in

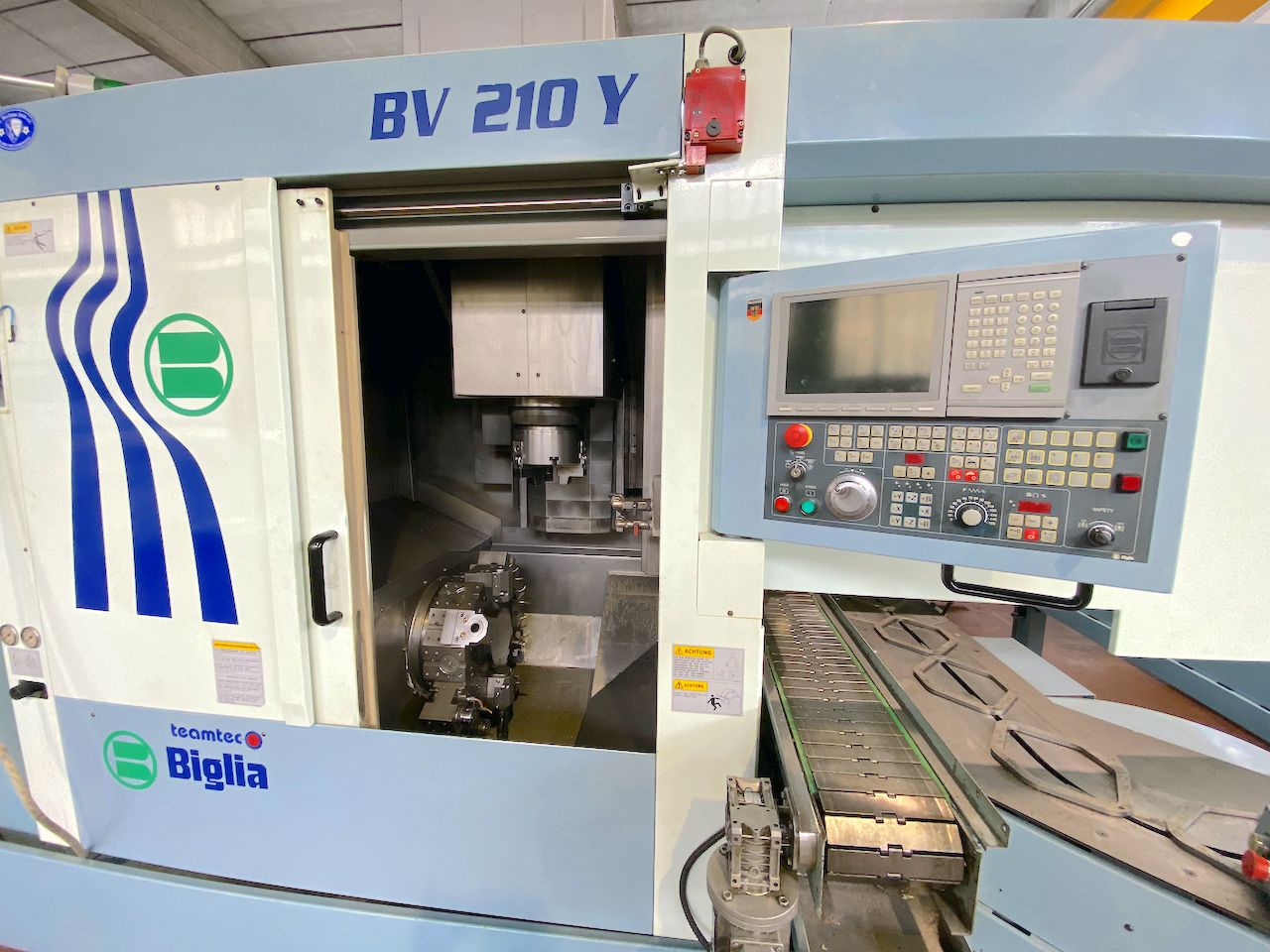

CNC
CNC
Mitsubishi MELDAS 65S-L

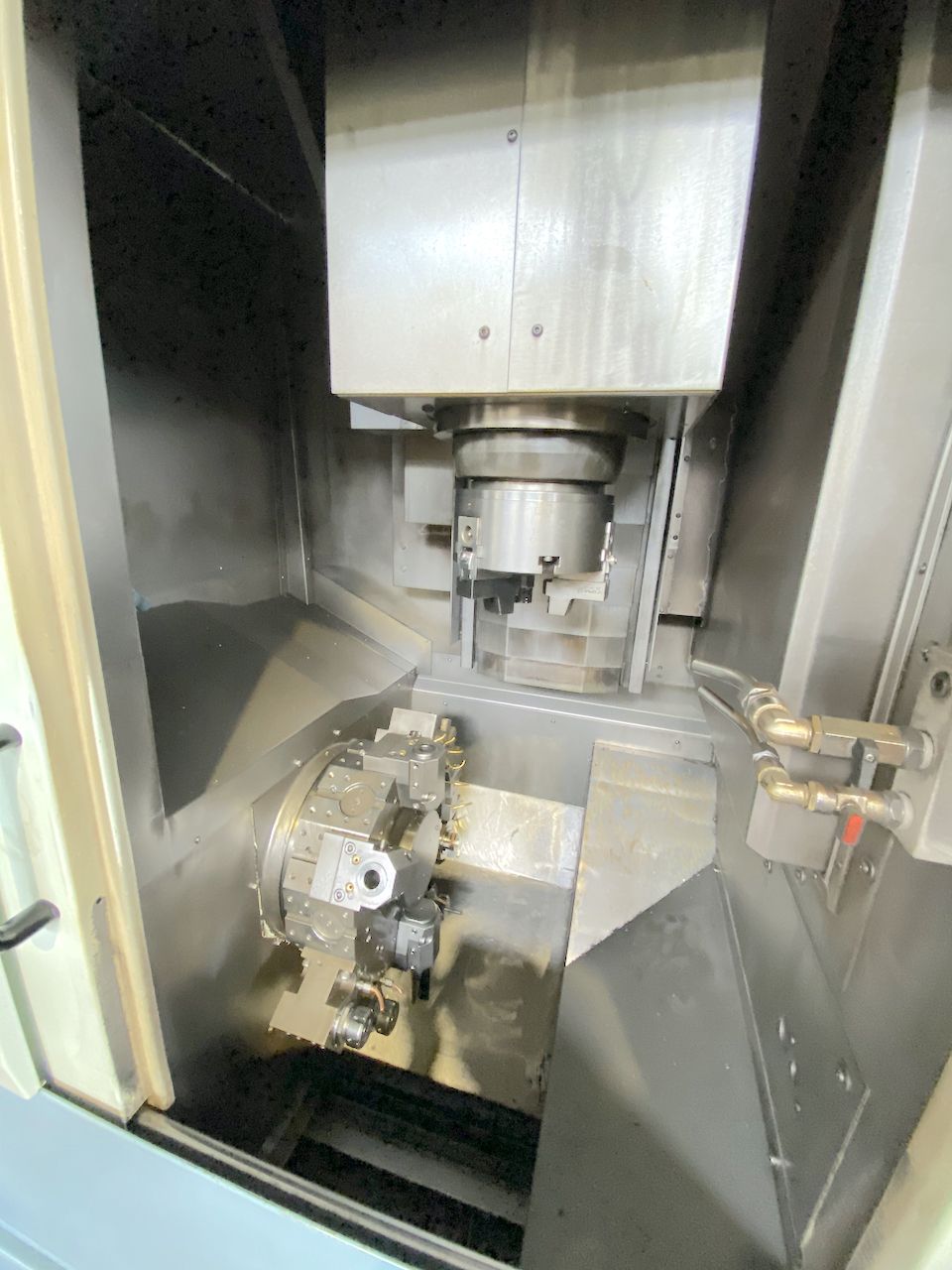

HAUPTSPINDEL
Max. Drehgeschwindigkeit
4500 rpm
Spindelnase
ASA6”
Innendurchmesser Lager
100 mm3,94 in
Durchmesser Spannfutter
250 mm9,84 in
Max. Leistung
7,5/11 Kw
Max. Drehmoment
143/210 Nm
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
200 Rpm

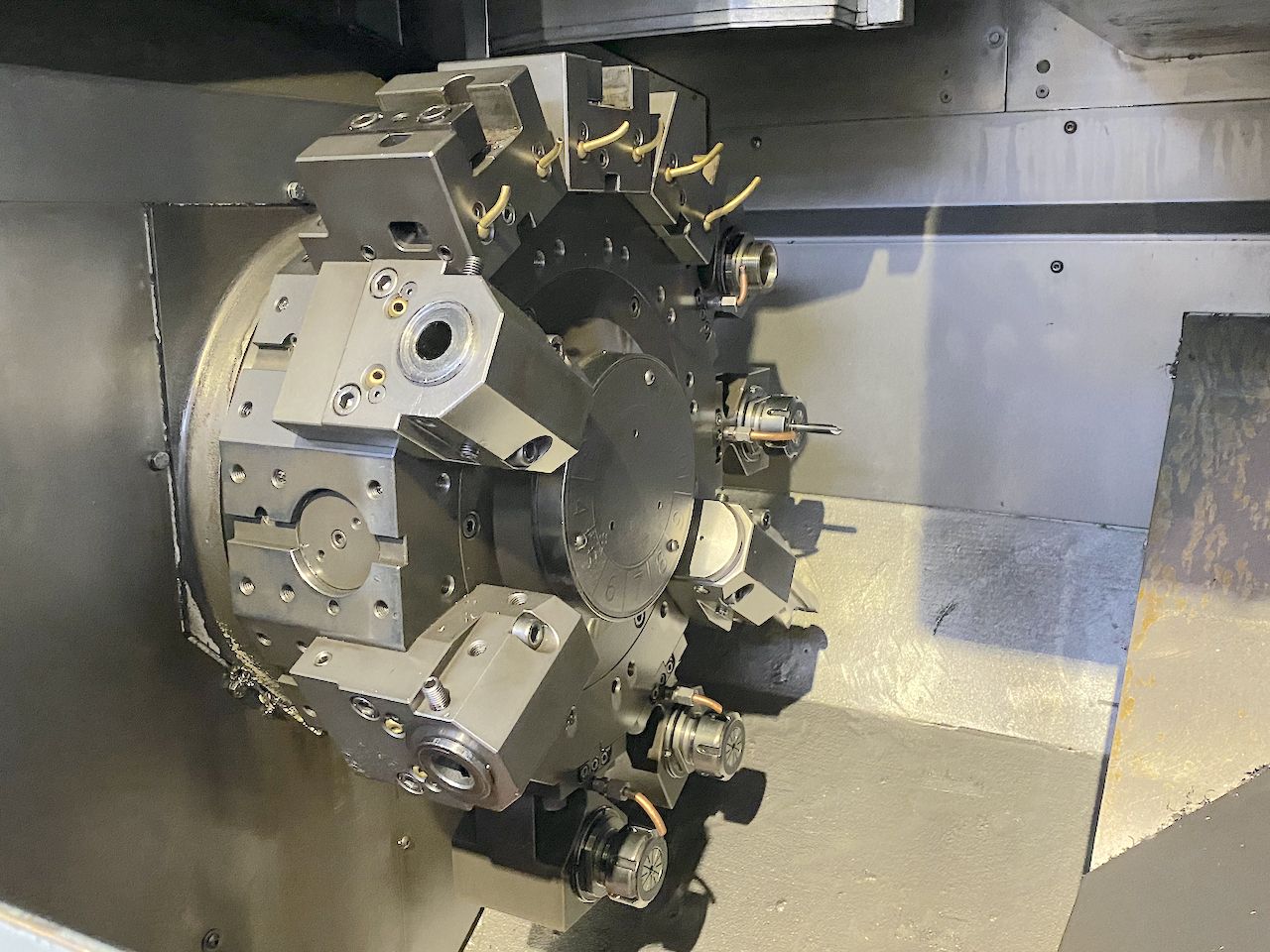

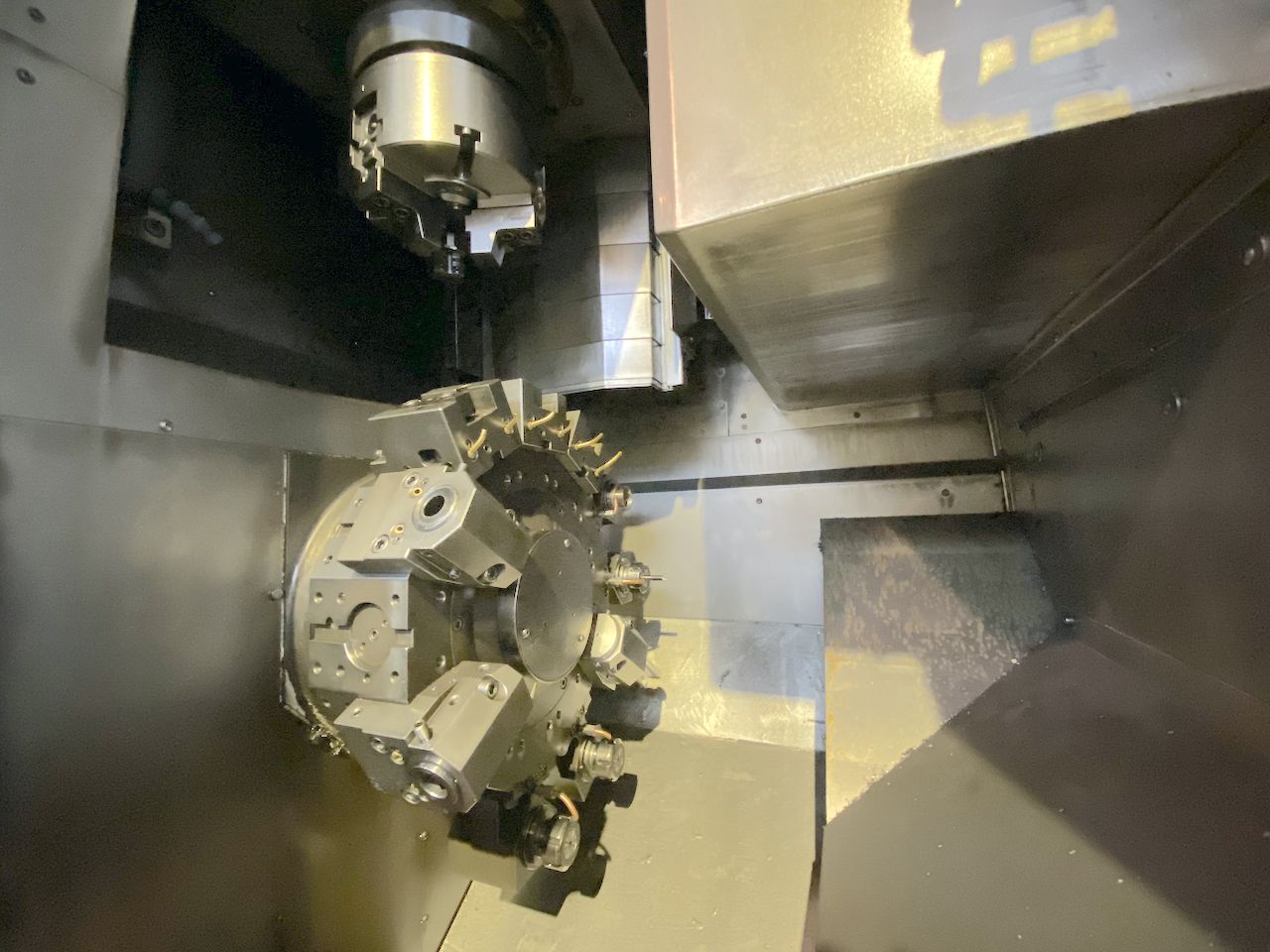

Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,1 sec.
Anzahl motorisierte Plätze
12
Leistung motorisierte Werkzeuge
2,2/3,7 Kw
Drehmoment motorisierte Werkzeuge
28/47 Nm
Hub Achse Y
+/-75 mm+/-2,95 in
Schnell Achse Y
18 m/min708,66 ipm
Hub Achse X
275 mm10,83 in
Schnell Achse X
48 m/min1.889,76 ipm
Hub Achse Z
370 mm14,57 in
Schnell Achse Z
36 m/min1.417,32 ipm
EXTRA
Max. Installierte Leistung
28 Kw
Gesamtgewicht der Maschine
5900 Kg
Raumbedarf der Maschine
4335x2095x2675 mm170,67x82,48x105,31 in
Werkstückentladeroboter
si

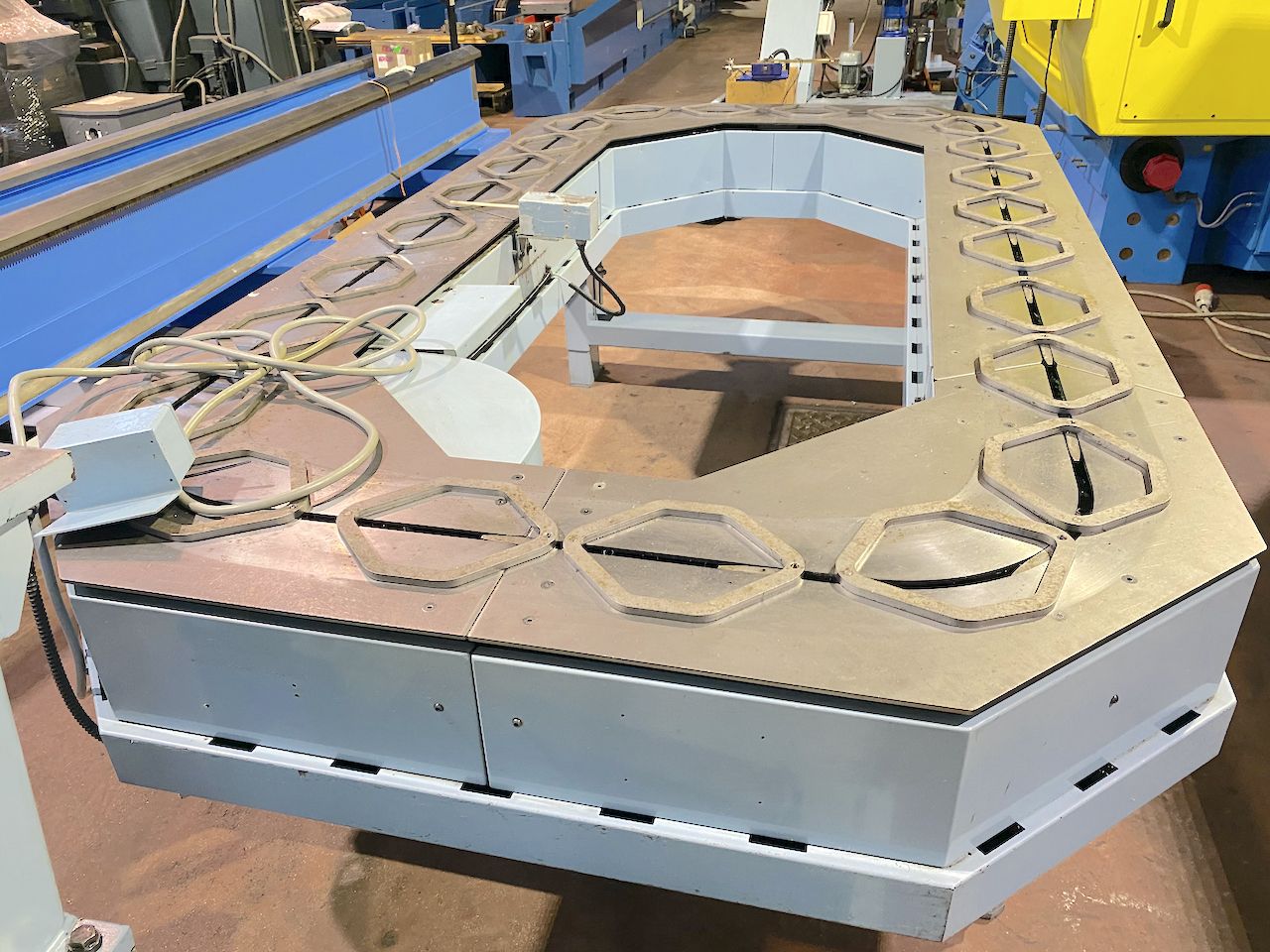

Werkstückentladeband
Ja
Späneförderer
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
