Technische Daten
Metrisch
Imperial

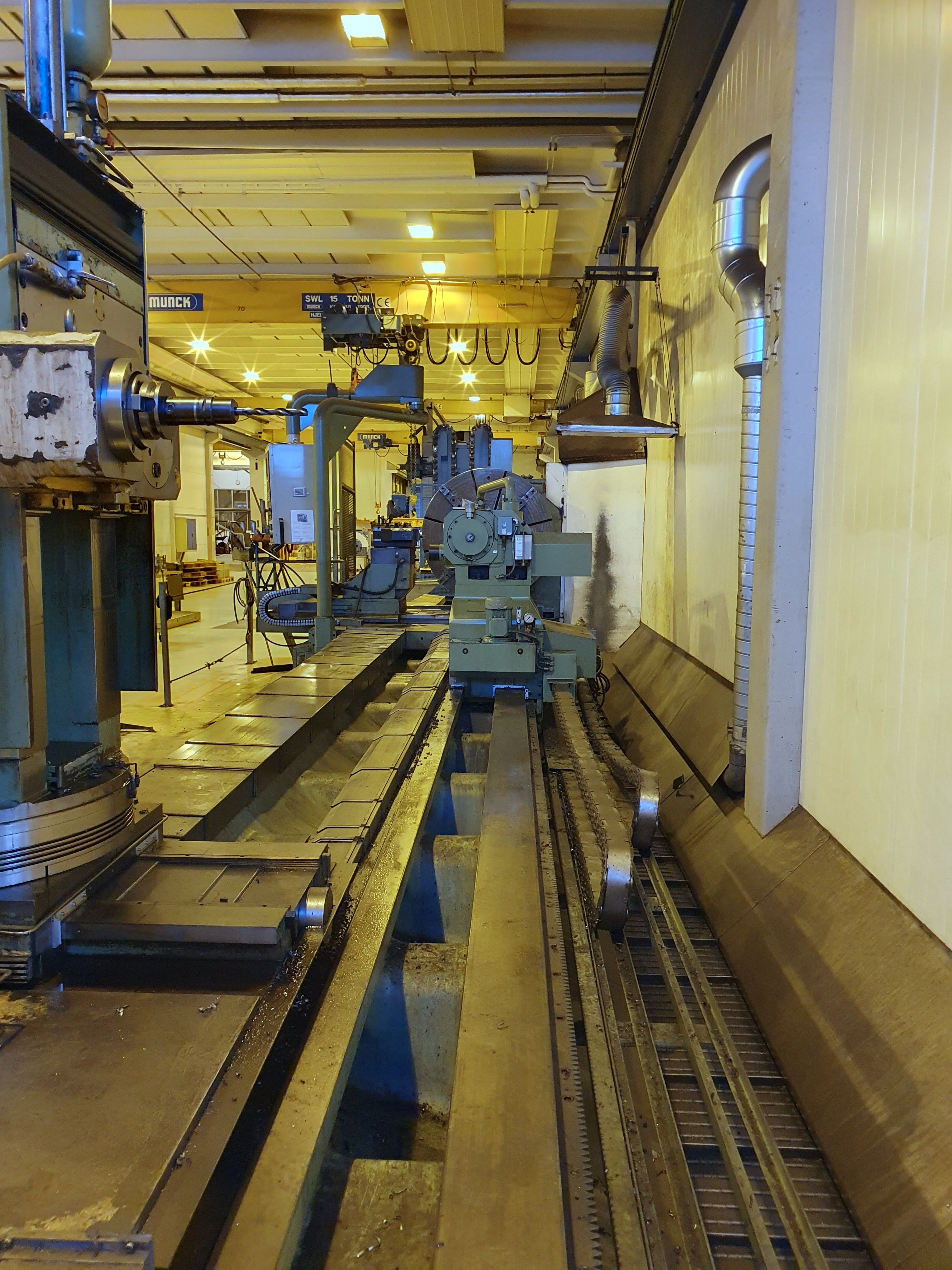

ARBEITSBEREICH
Max durchmesser auf dem Bett
2000 mm78,74 in
Maximaler Durchmesser bei Kreuzschlitten
1550 mm61,02 in
Max. bearbeitbare Länge
8000 mm314,96 in
Breite Drehbankbett
1400 mm55,12 in
Anzahl Führungen
3
Max. Gewicht zwischen den Spitzen
25.000 Kg
Max. Gewicht auf Lünette
Lunetta chiusa 10.000Kg + Lunetta a C 8.000 Kg

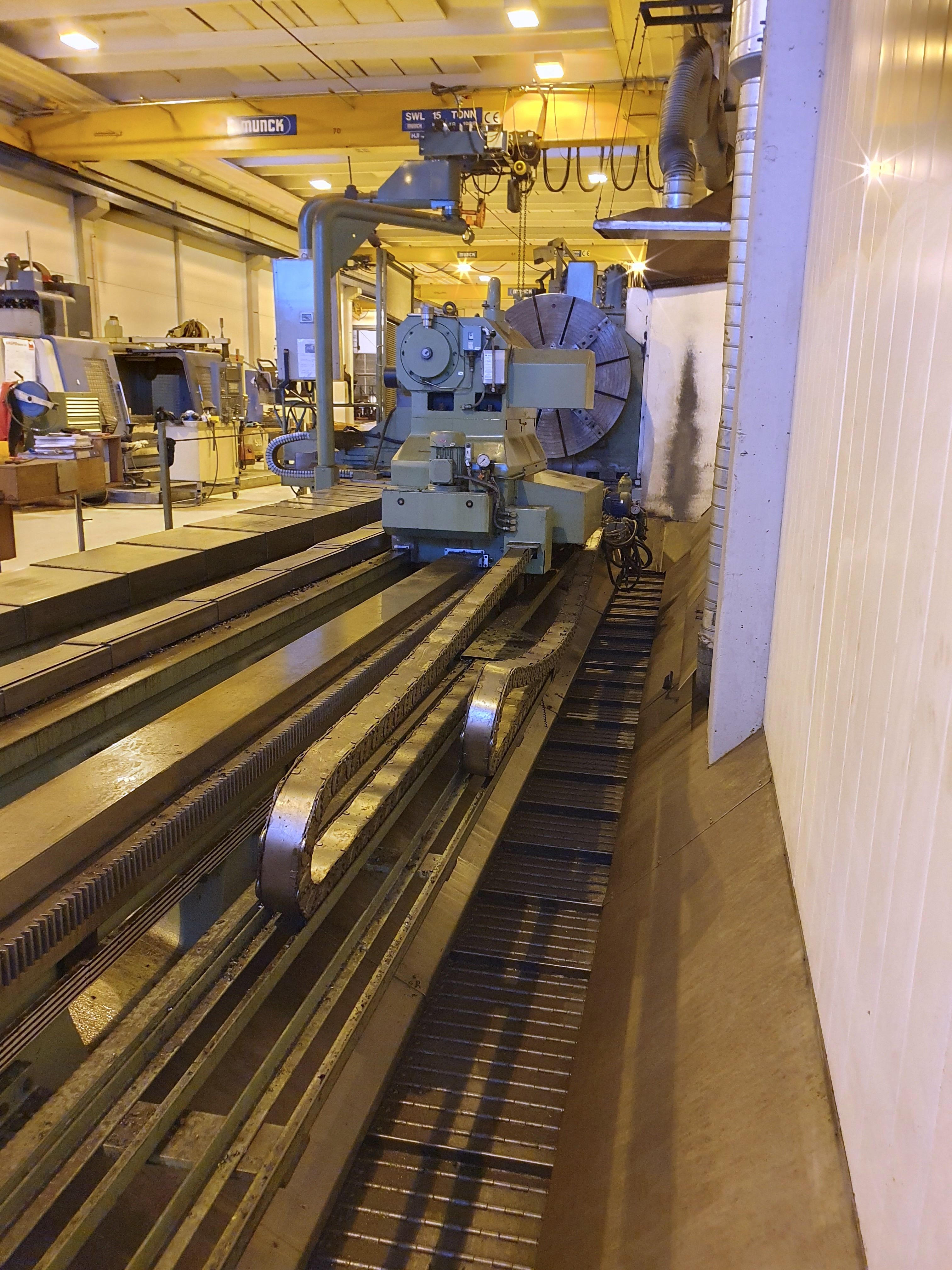

GERADE WERKBANK
Anzahl Führungen
3
Breite Werkbank
1400 mm55,12 in

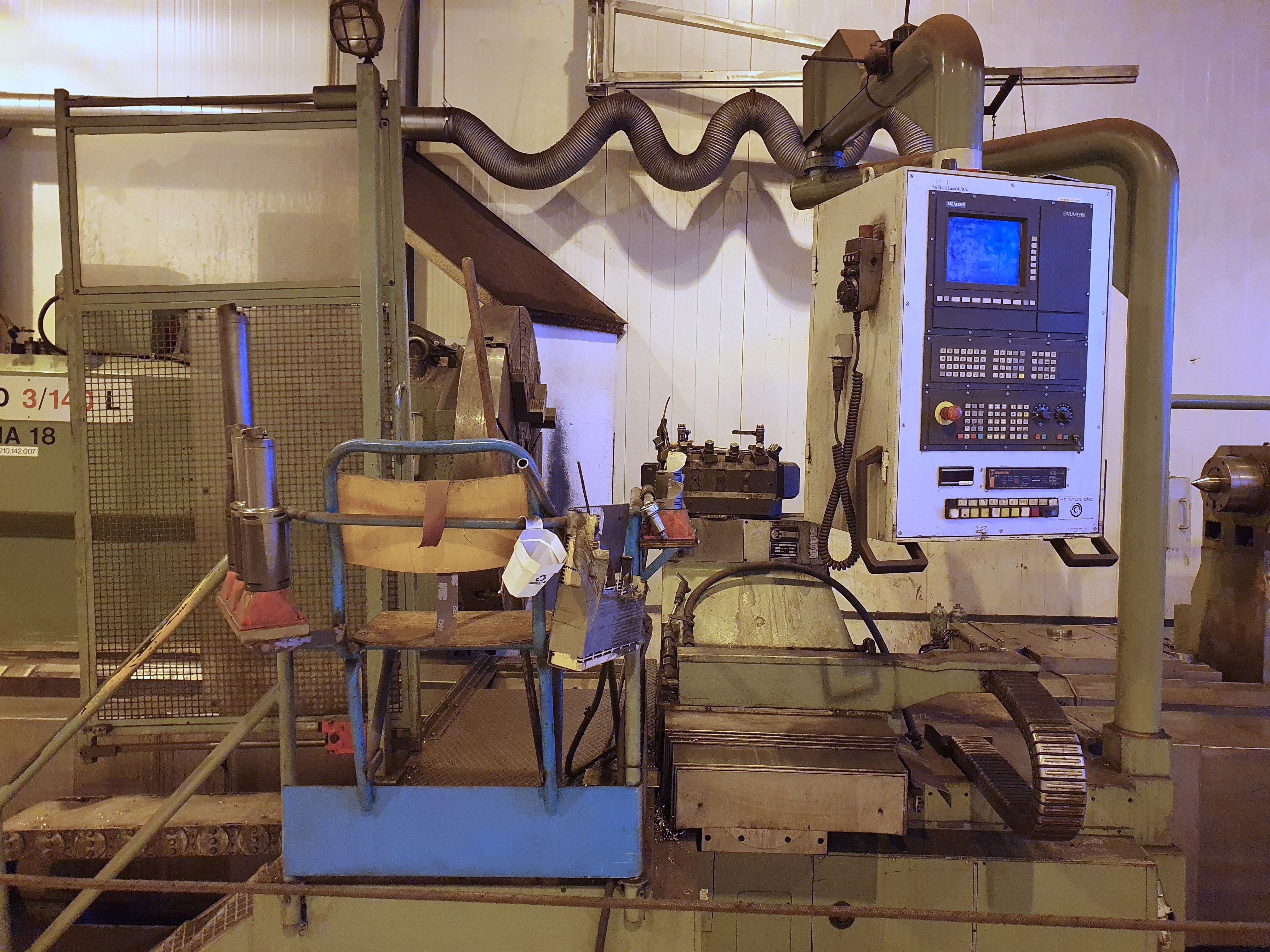

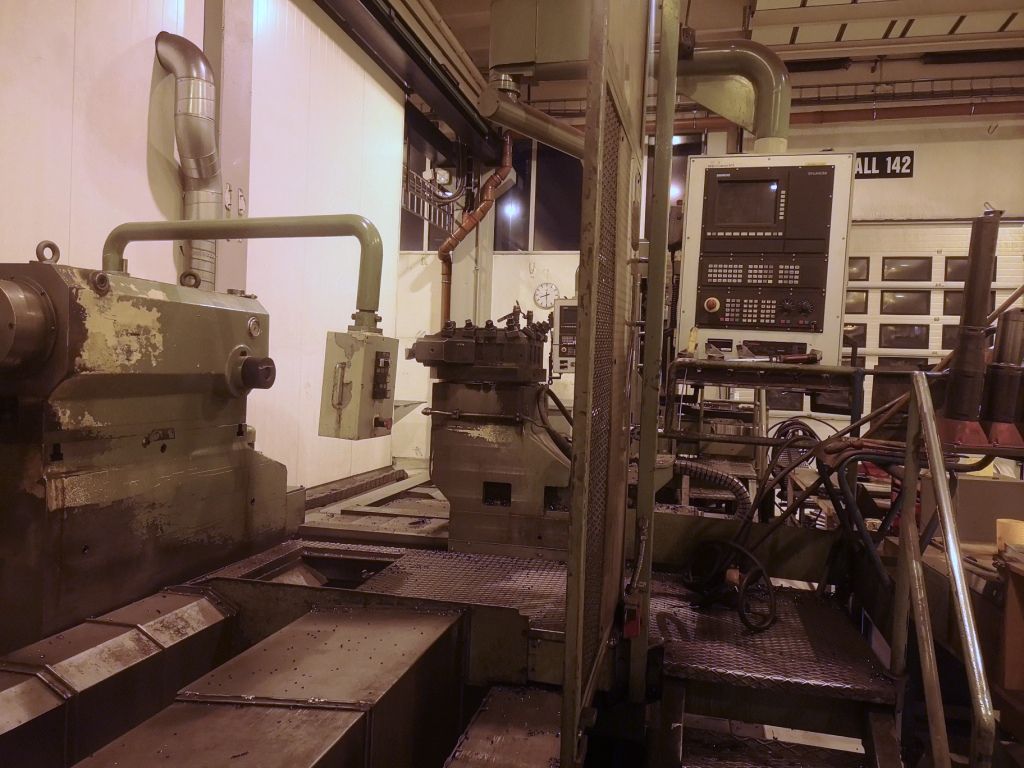

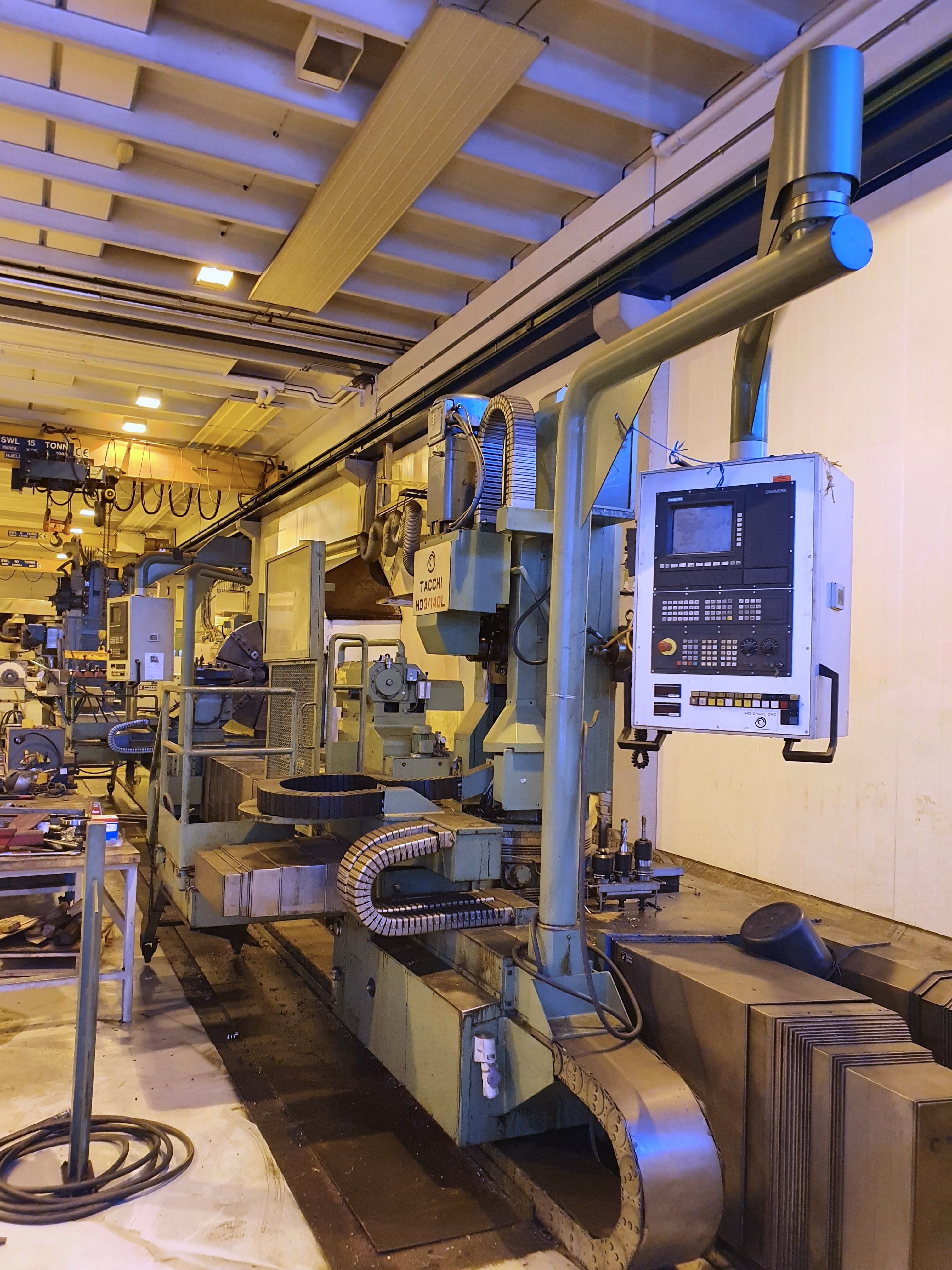

CNC
CNC

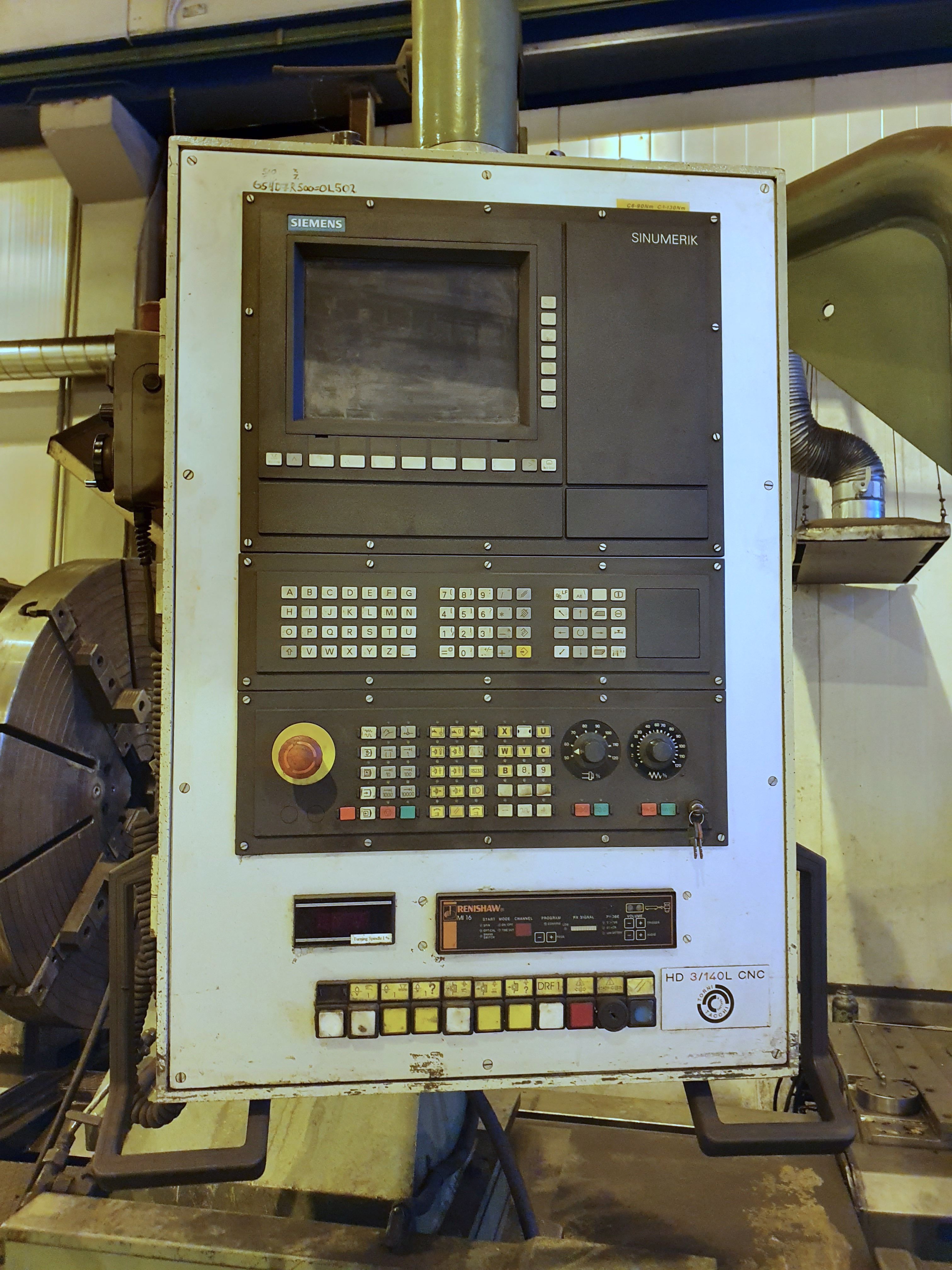

doppio controllo Siemens 840C

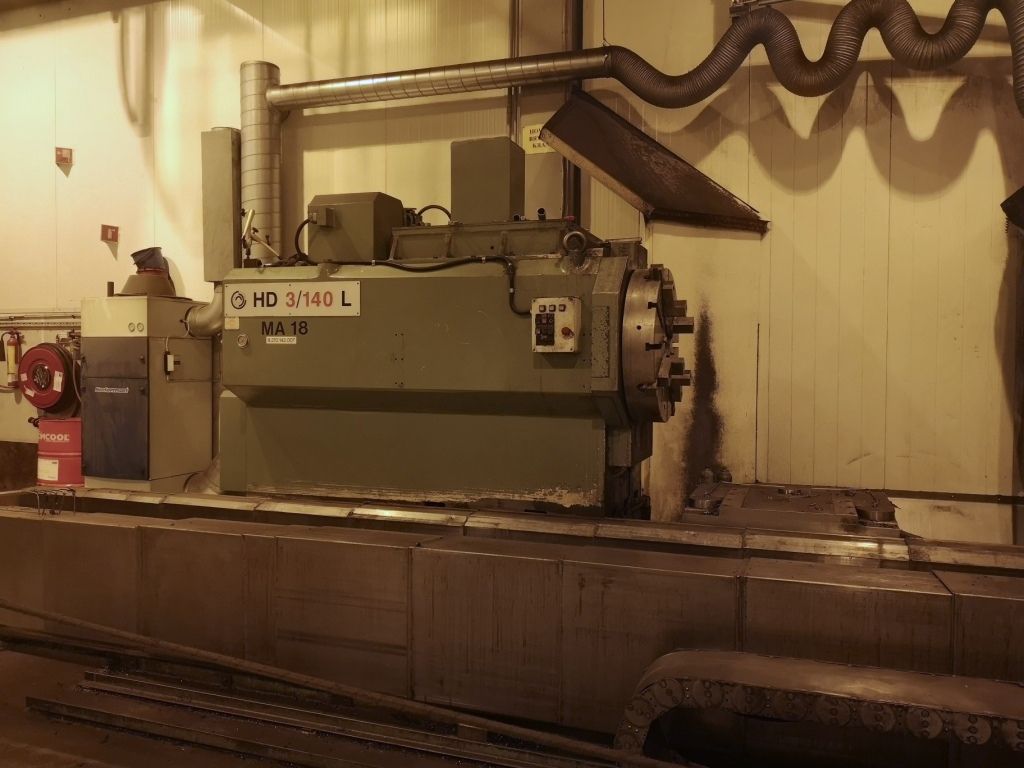

HAUPTSPINDEL
Max. Drehgeschwindigkeit
360 rpm
Spindelnase
20” DIN55026
Spindelloch
150 mm5,91 in

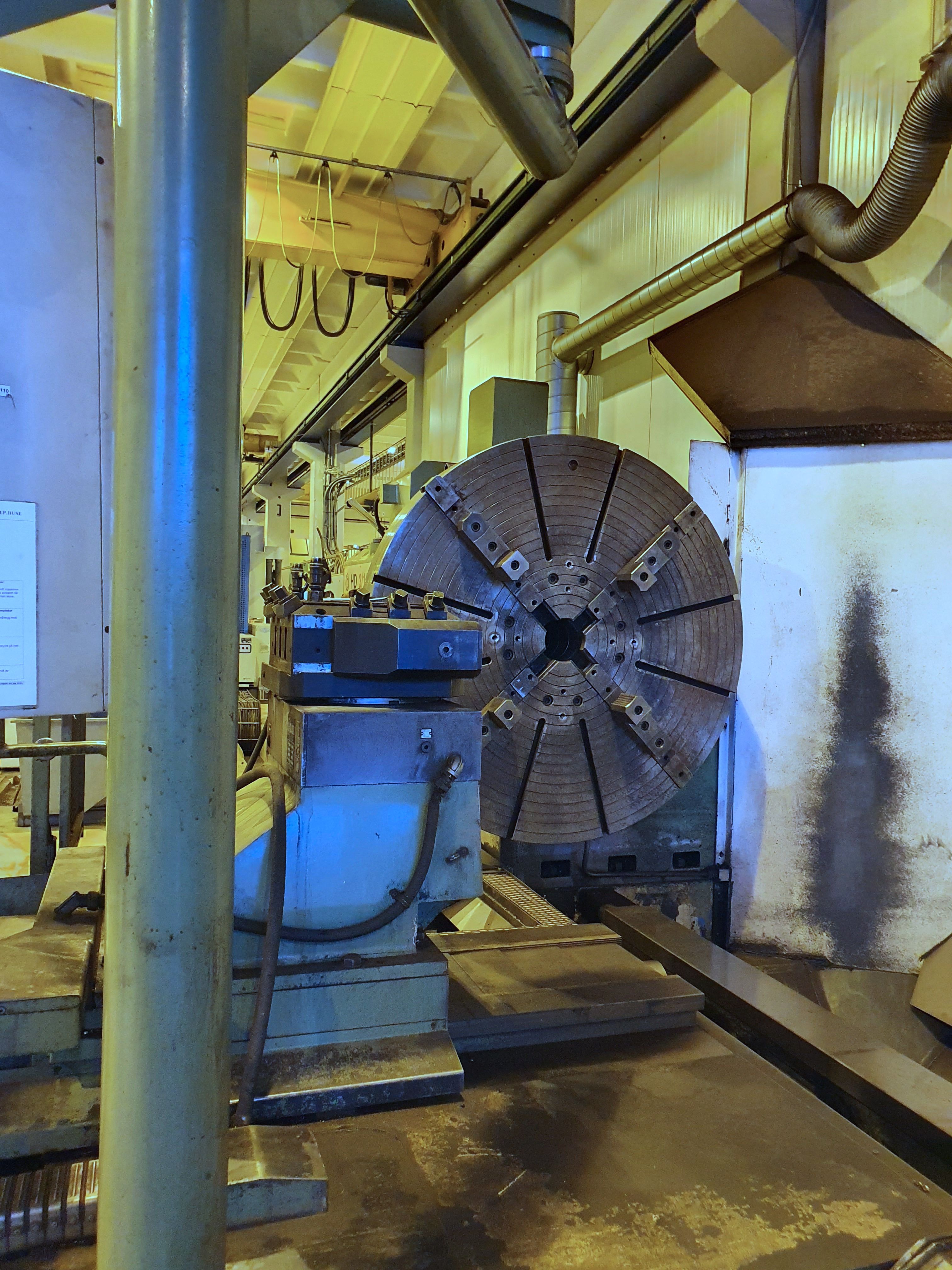

Durchmesser Spannfutter
4 griffe ø1500 mm0,16 griffe ø59,06 in
Max. Leistung
95 Kw
Max. Drehmoment
45000 Nm
Auflösung Achse C
0,001 °
Umschaltung
3
Anmerkungen
Asse C continuo, 0,001°, indipendente

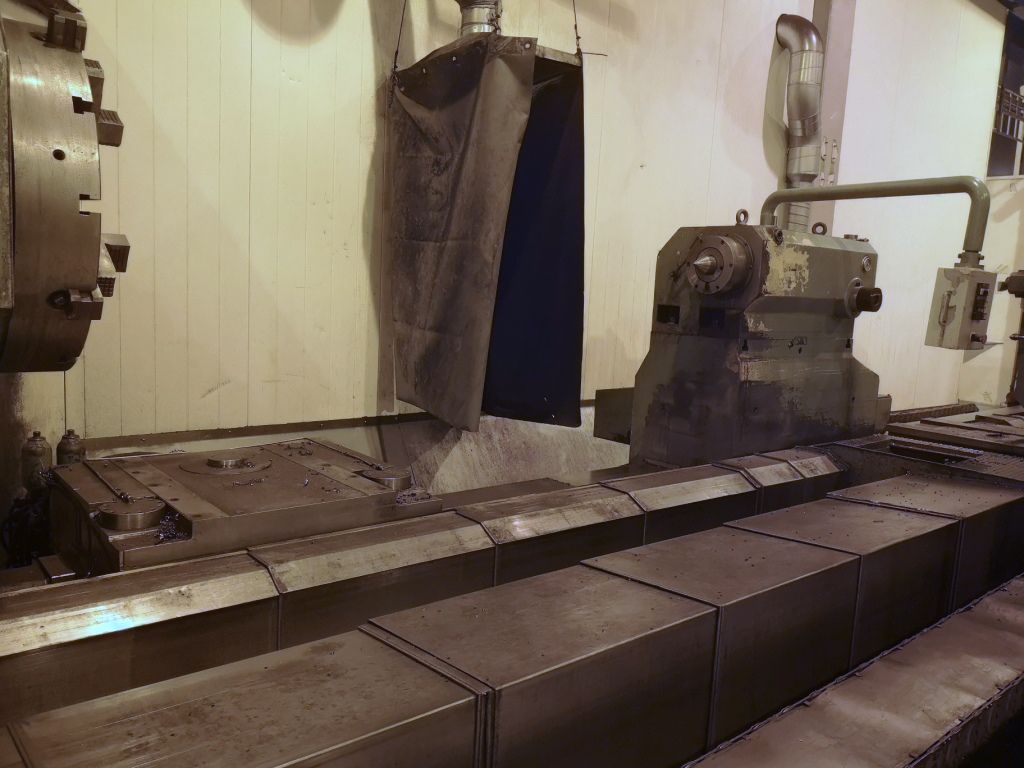

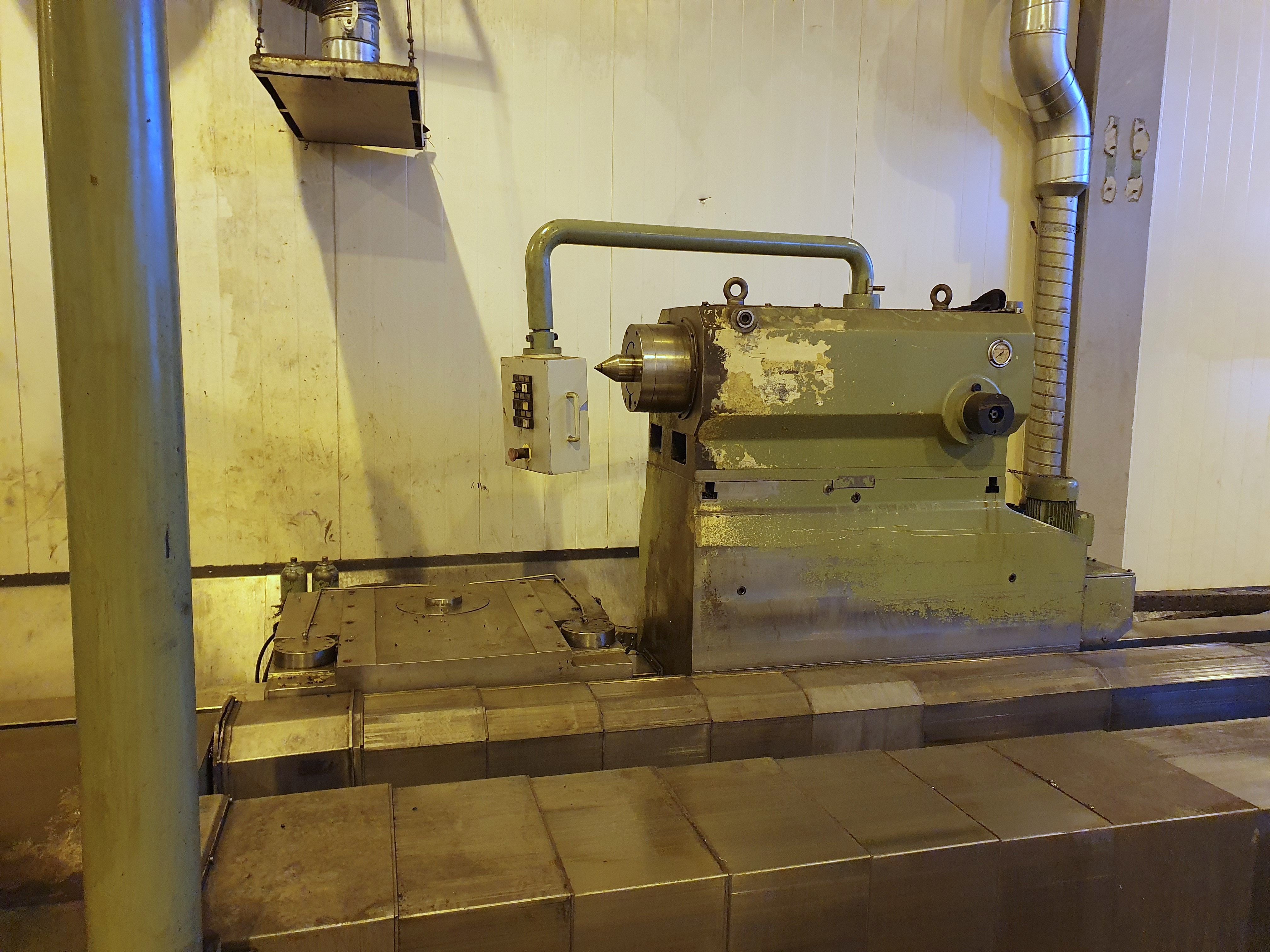

REITSTOCK
Durchmesser Pinole
260 mm10,24 in
Hub Pinole
200 mm7,87 in
Aufnahme
Metric 80
Schnell Achse B
2,5 m/min98,43 ipm
Anzahl Plätze
4
Hub Achse X
900 mm35,43 in
Schnell Achse X
6 m/min236,22 ipm
Hub Achse Z
8000 mm314,96 in
Schnell Achse Z
6 m/min236,22 ipm

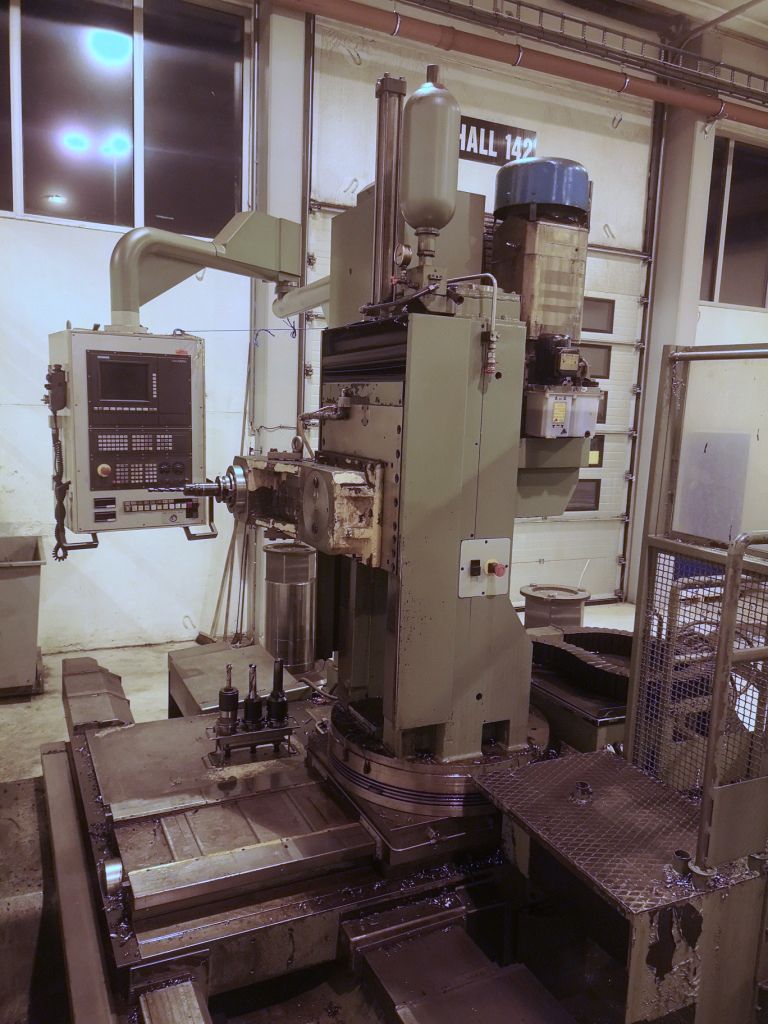

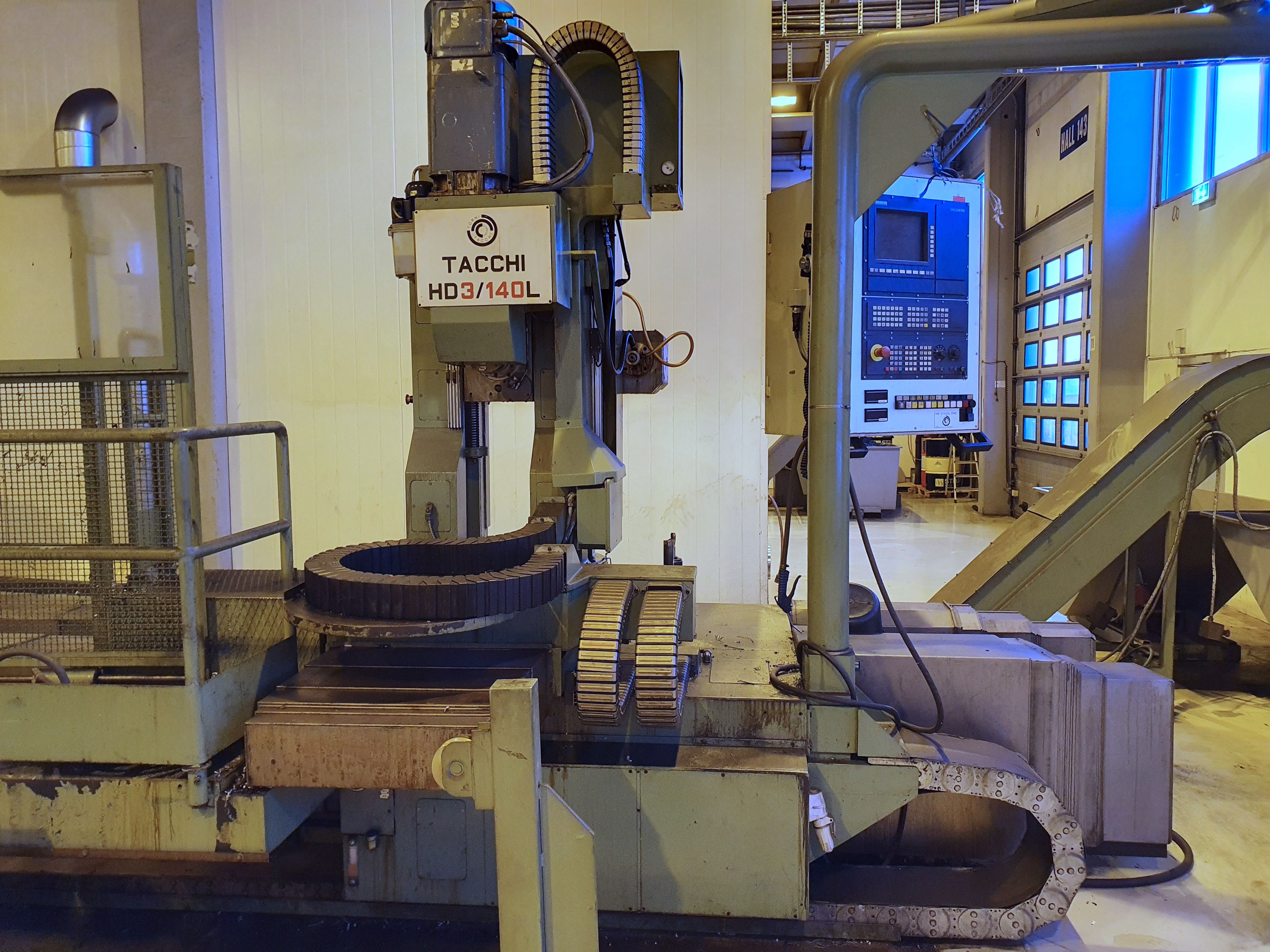

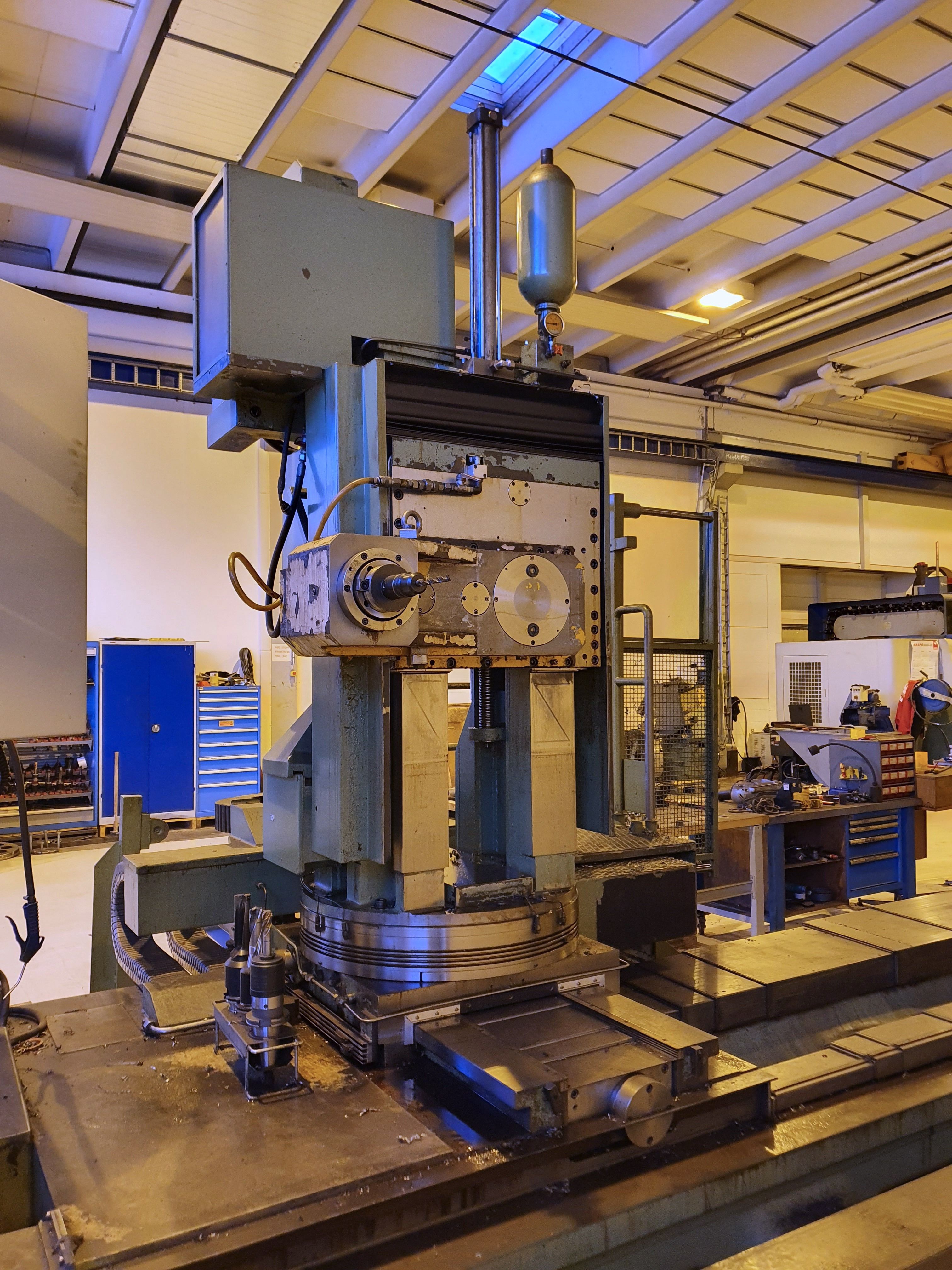

REVOLVER 2
Geschwindigkeit motorisierte Werkzeuge
1800 rpm
Leistung motorisierte Werkzeuge
22 Kw
Drehmoment motorisierte Werkzeuge
2800 Nm
Hub Achse Y2
500 mm19,69 in
Anzahl Plätze
asse B 360.000x0,001°
Hub Achse X2
900 mm35,43 in
Schnell Achse X2
6 m/min236,22 ipm
Schnell Achse Y2
6 m/min236,22 ipm
Hub Achse Z2
8000 mm314,96 in
Schnell Achse Z2
6 m/min236,22 ipm
EXTRA

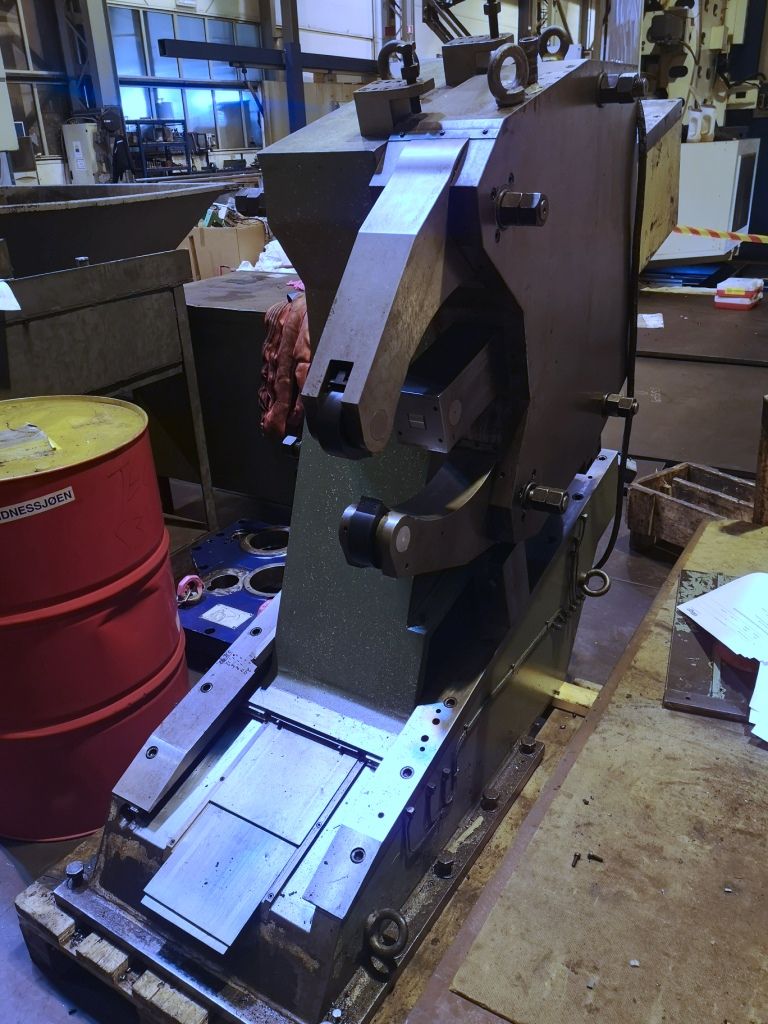

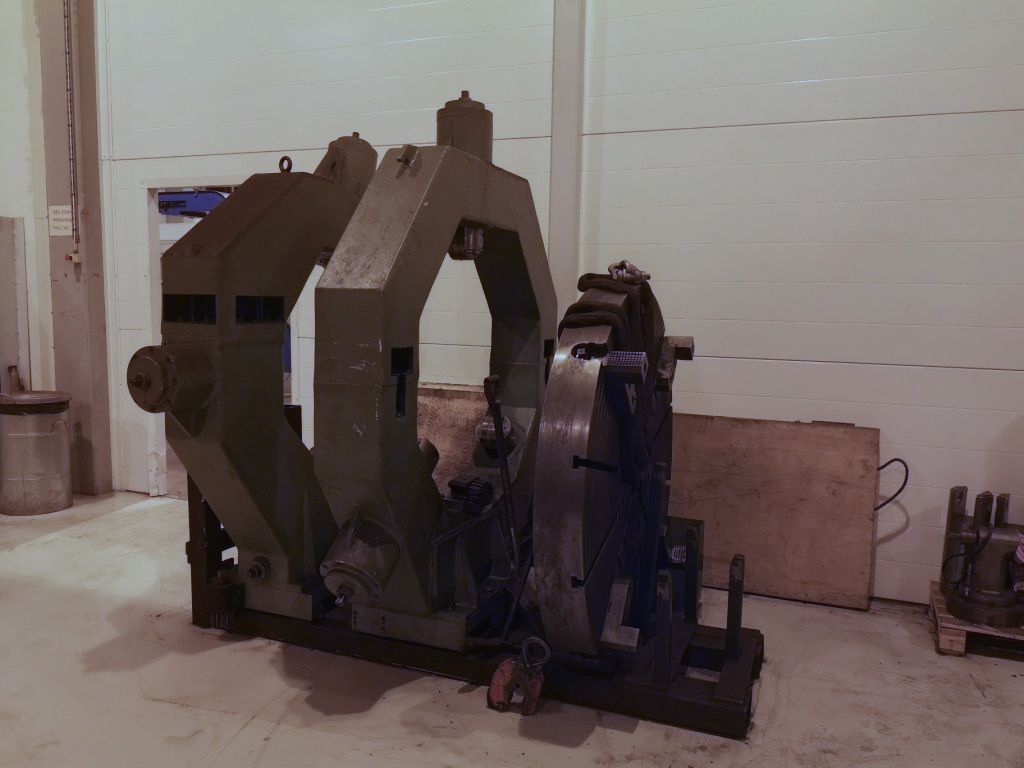

Hydraulische Lünette
150-500mm con carro indipendente
Offene Lünetten
lunetta a C ø500-900mm 8.000Kg
Geschlossene Lünetten
lunetta chiusa ø800-1200mm 10.000Kg
Plattform
4griffe ø1500mm

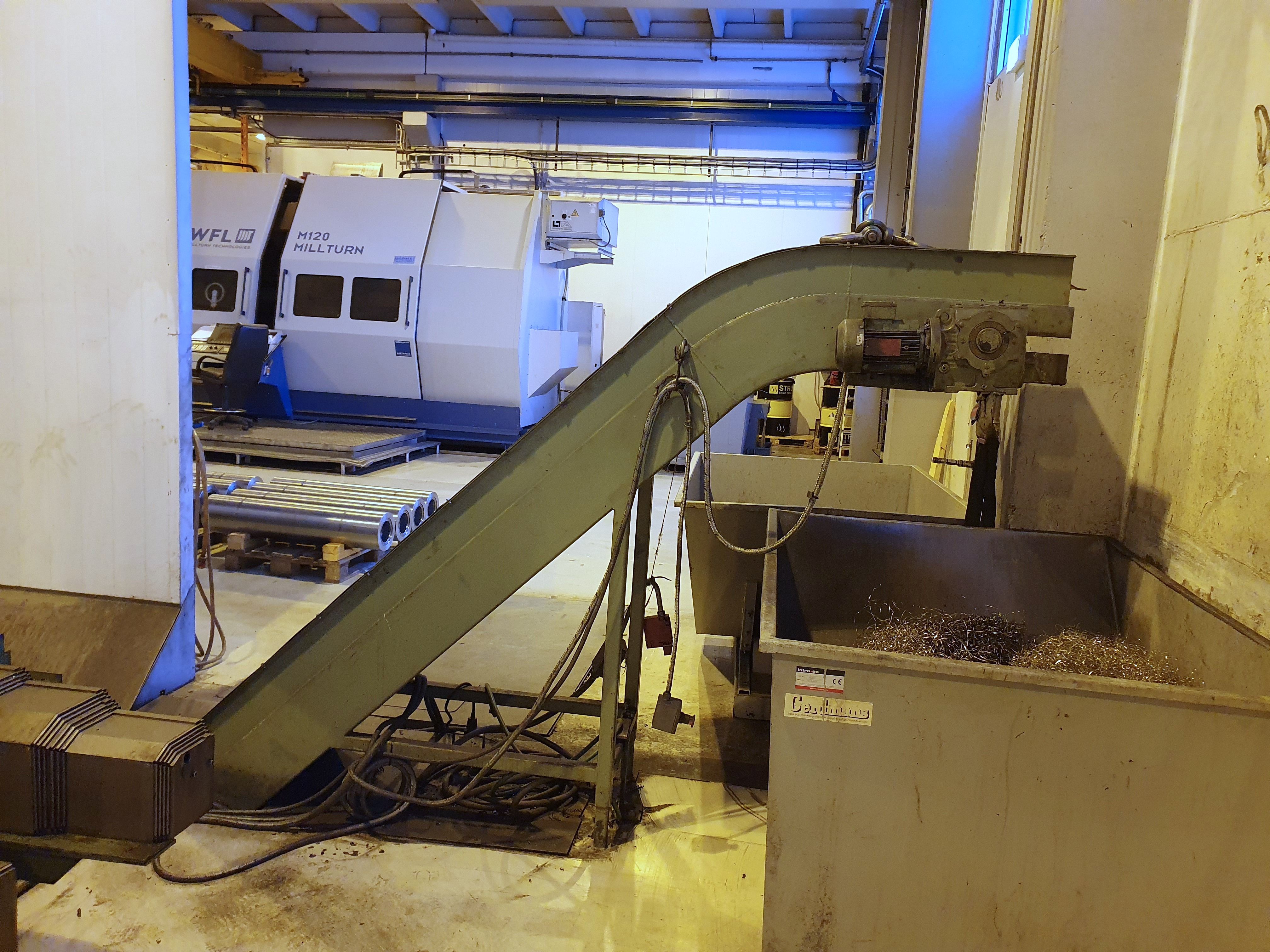

Kühlmittelpumpe
1500litri, per carro Tornitura 3 Bar 100lt/min, per carro fresatura 15bar 100lt/min

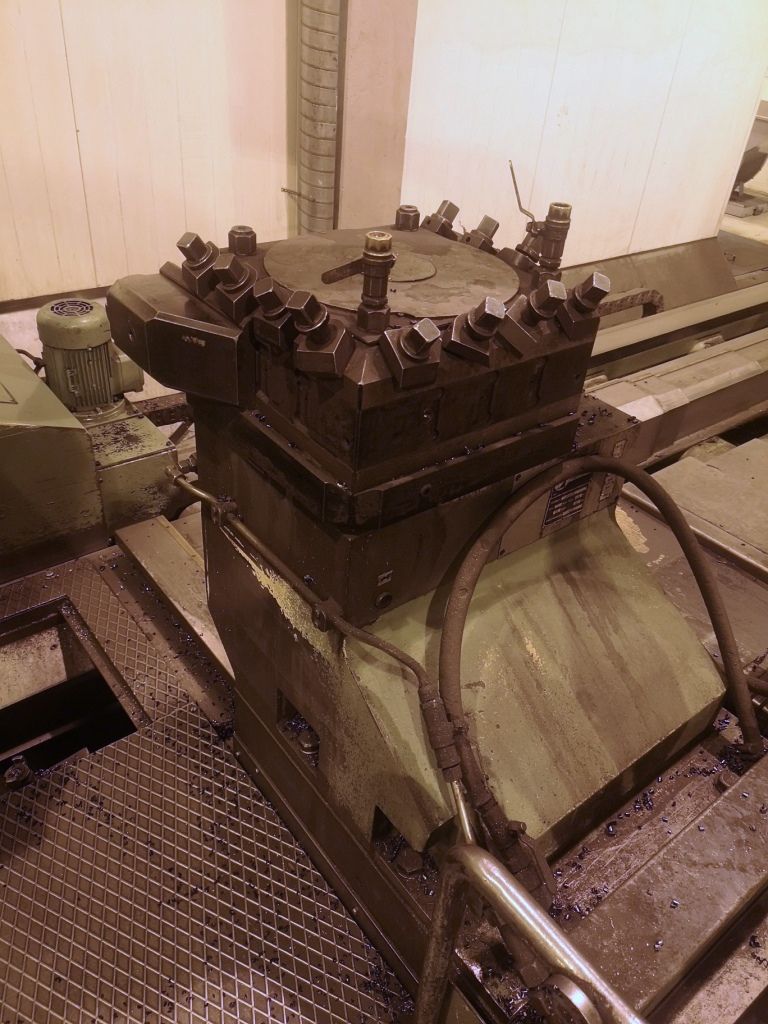

Revolver
700mm
