Kategorie
Fräsmachinen
Typ

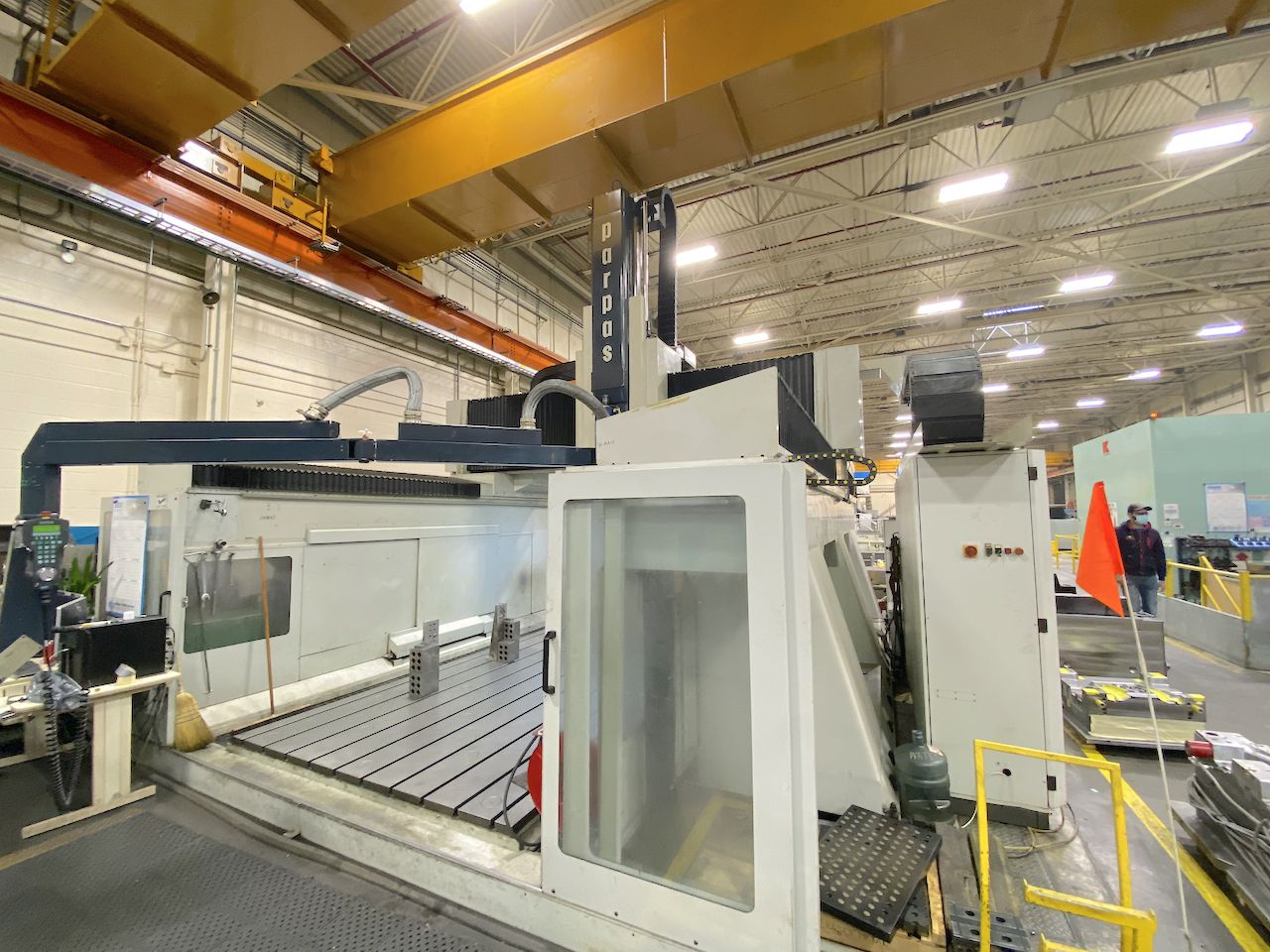

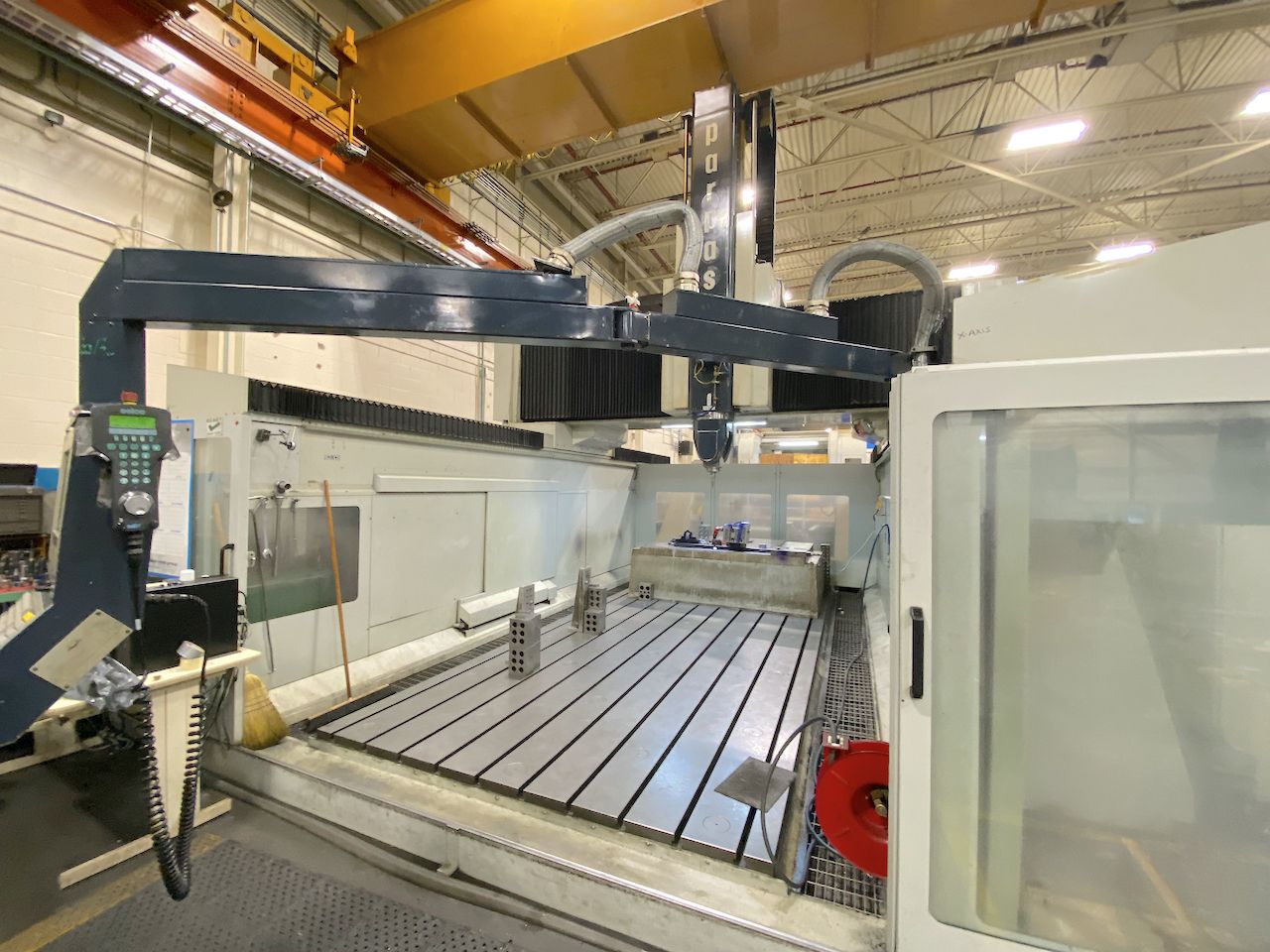

Gantry
Marke
Modell
OMNIA 53
Kapazität
5000x3000x1500 mm196,85x118,11x59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
5000 mm196,85 in
Vertikal Ram (Y)
1500 mm59,06 in
Quer Traverse (Z)
3000 mm118,11 in
Abstand zwischen den Säulen
3700 mm145,67 in
Abstand zwischen Spindelnase und Tischebene
1650 mm64,96 in
CNC
CNC

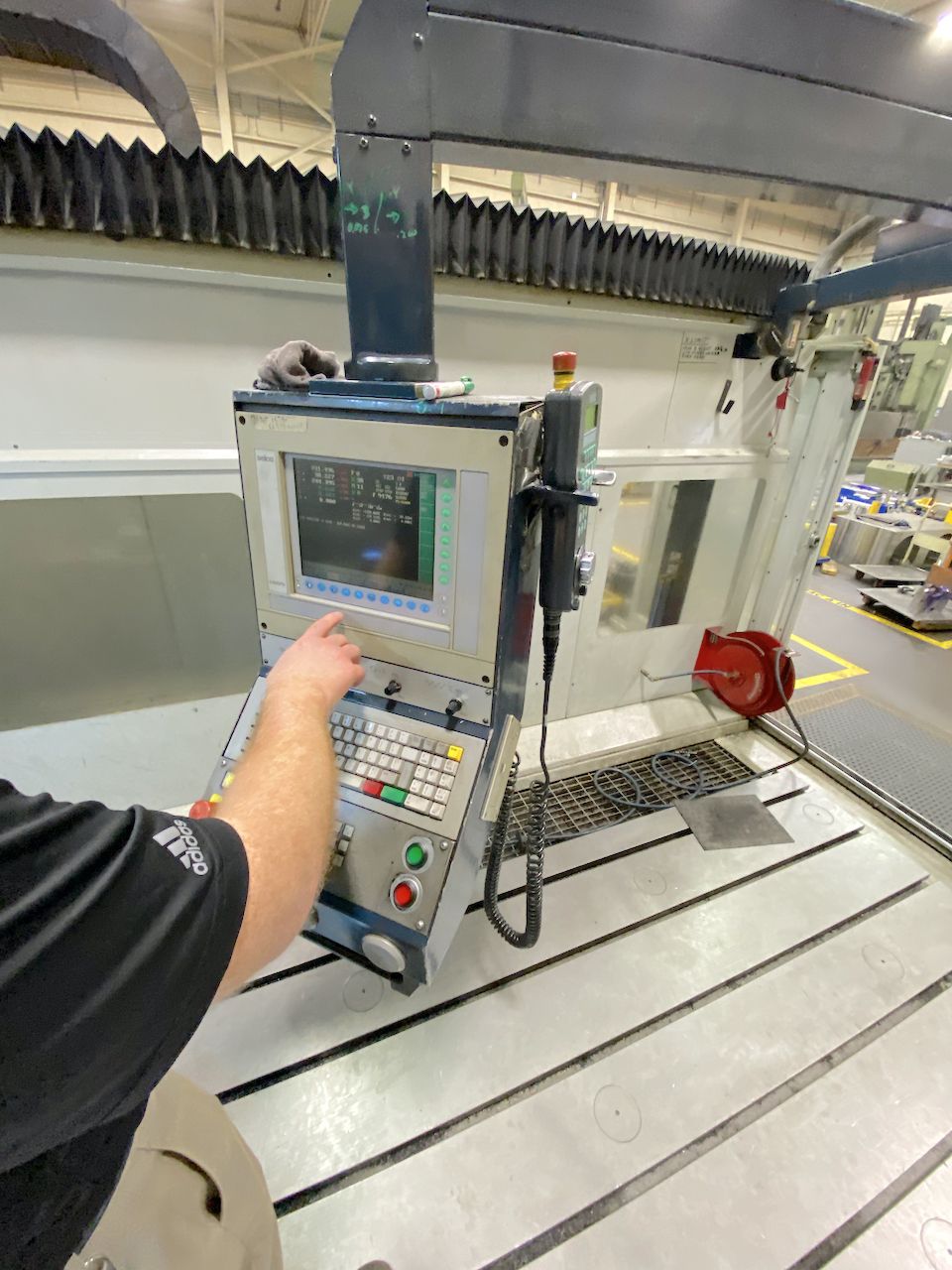

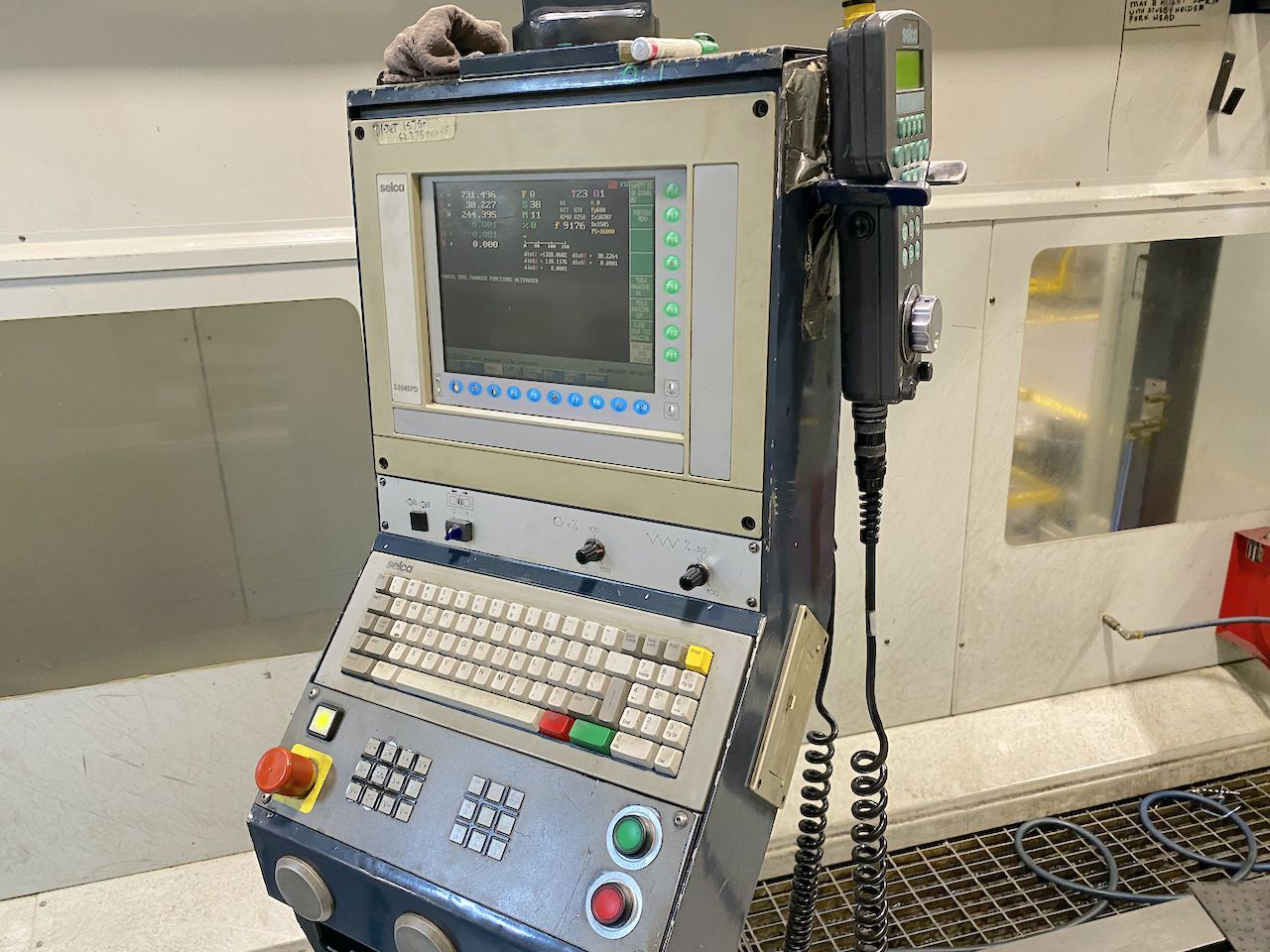

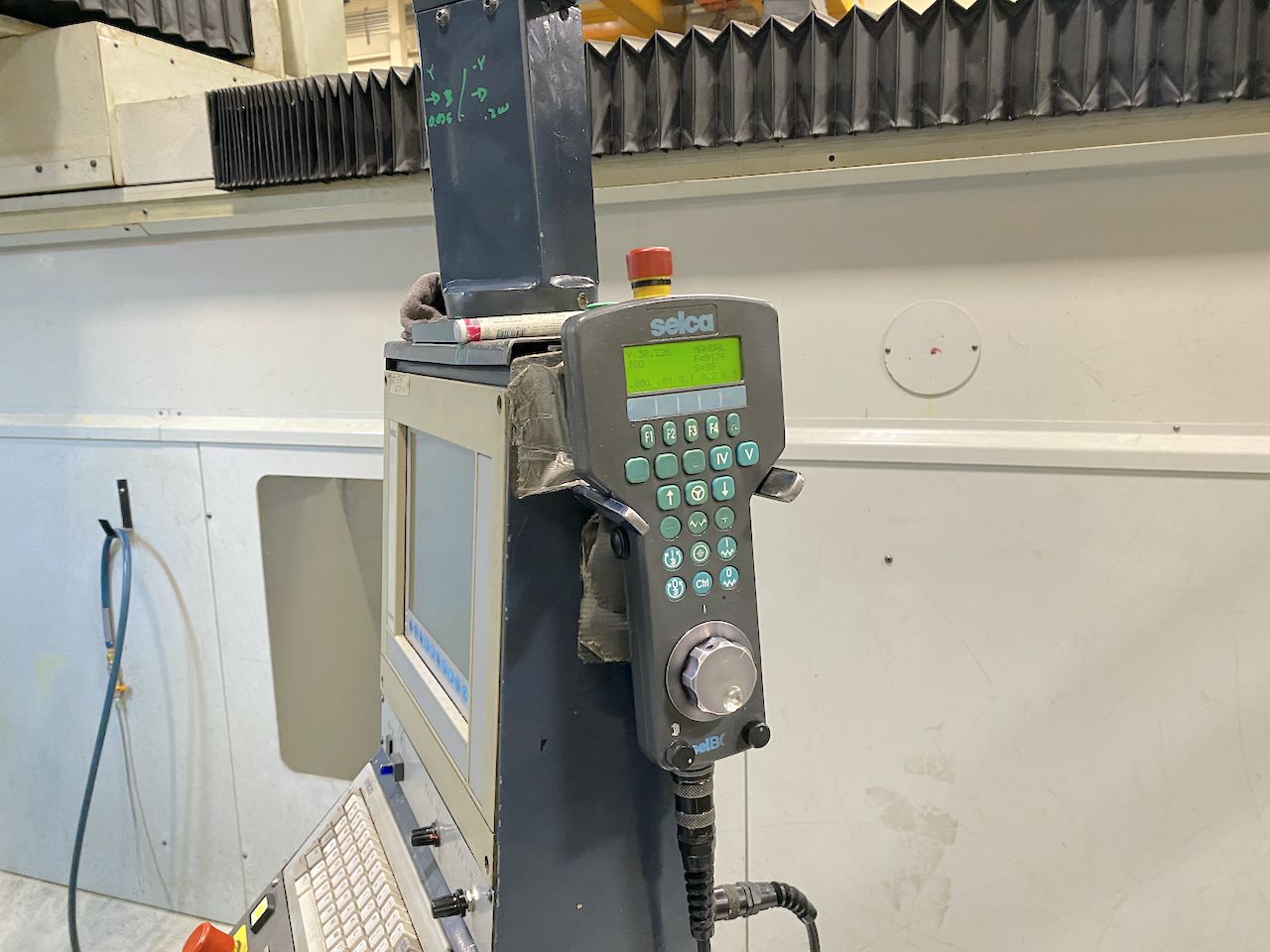

SELCA 3045PD
SPINDEL
Drehgeschwindigkeit
6000 Rpm
Leistung der Spindel
22 Kw
Anmerkungen
Asse C per movimento in continuo delle teste 10rpm continui
VORSCHüBE
X
20 m/min787,40 ipm
Y
20 m/min787,40 ipm
Z
20 m/min787,40 ipm

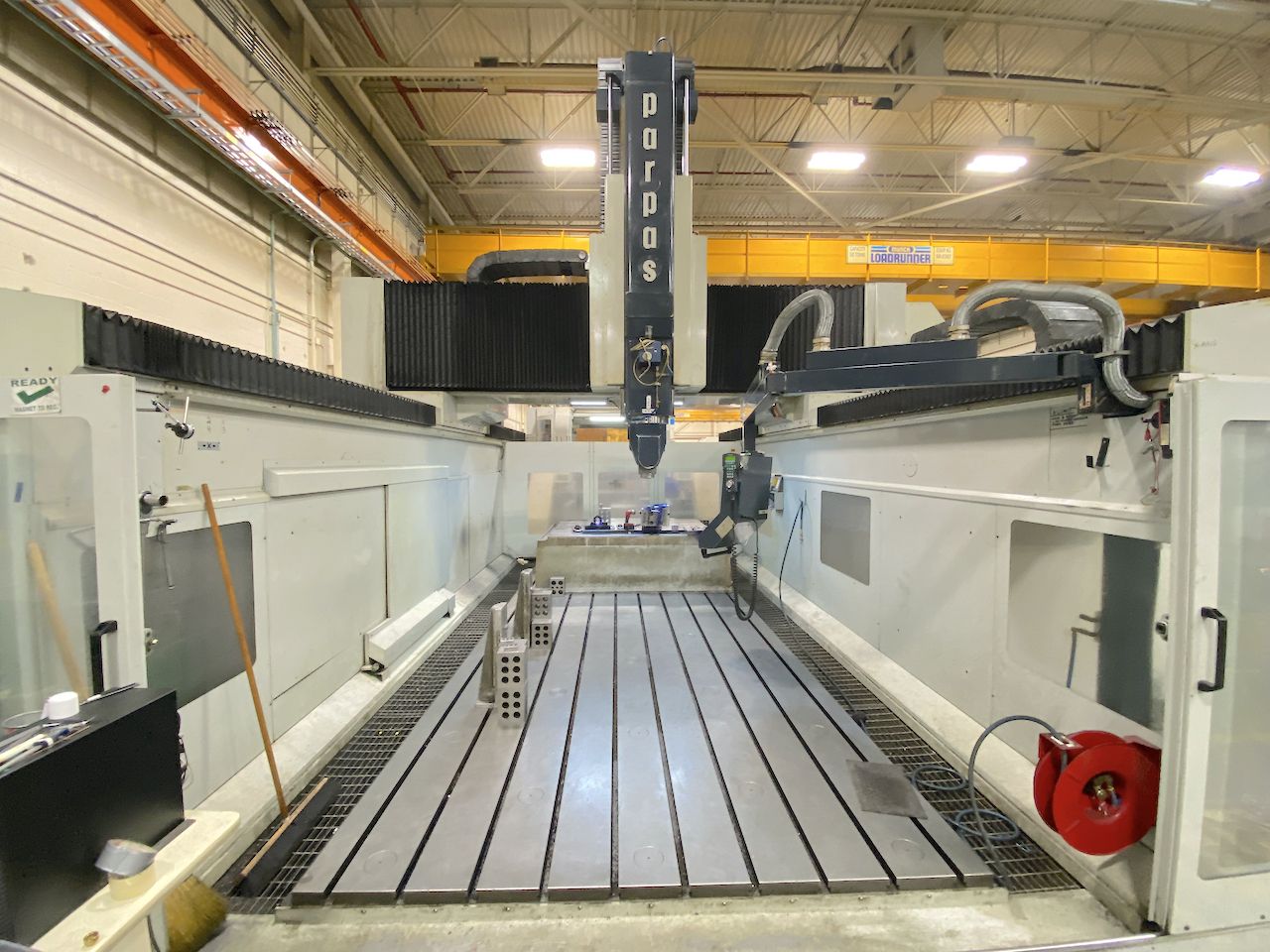

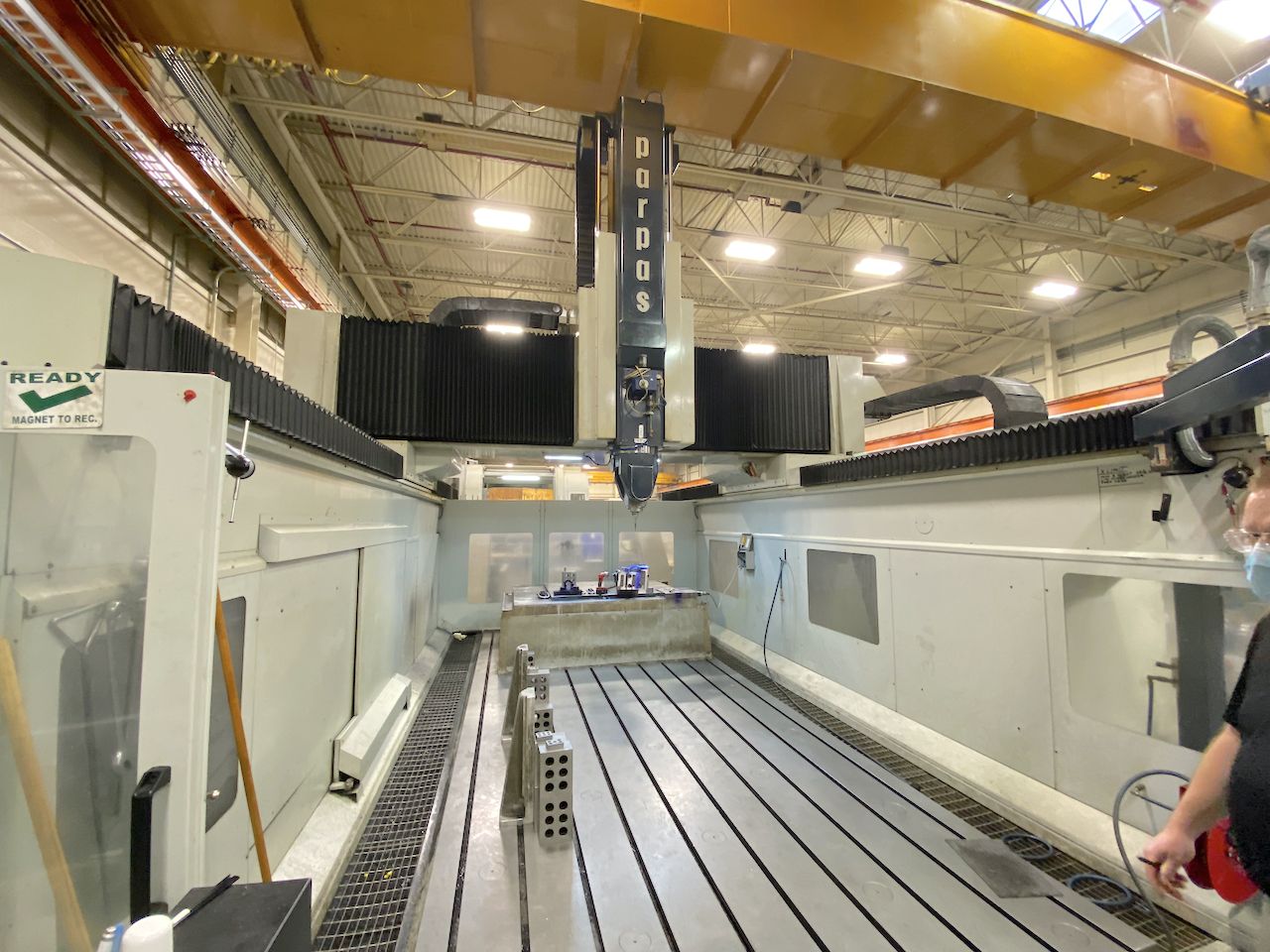

BEARBEITUNGSEBENE
Größe (LxBxH)
6000x2500 mm236,22x98,43 in
Anzahl T-Nuten
8 22x250

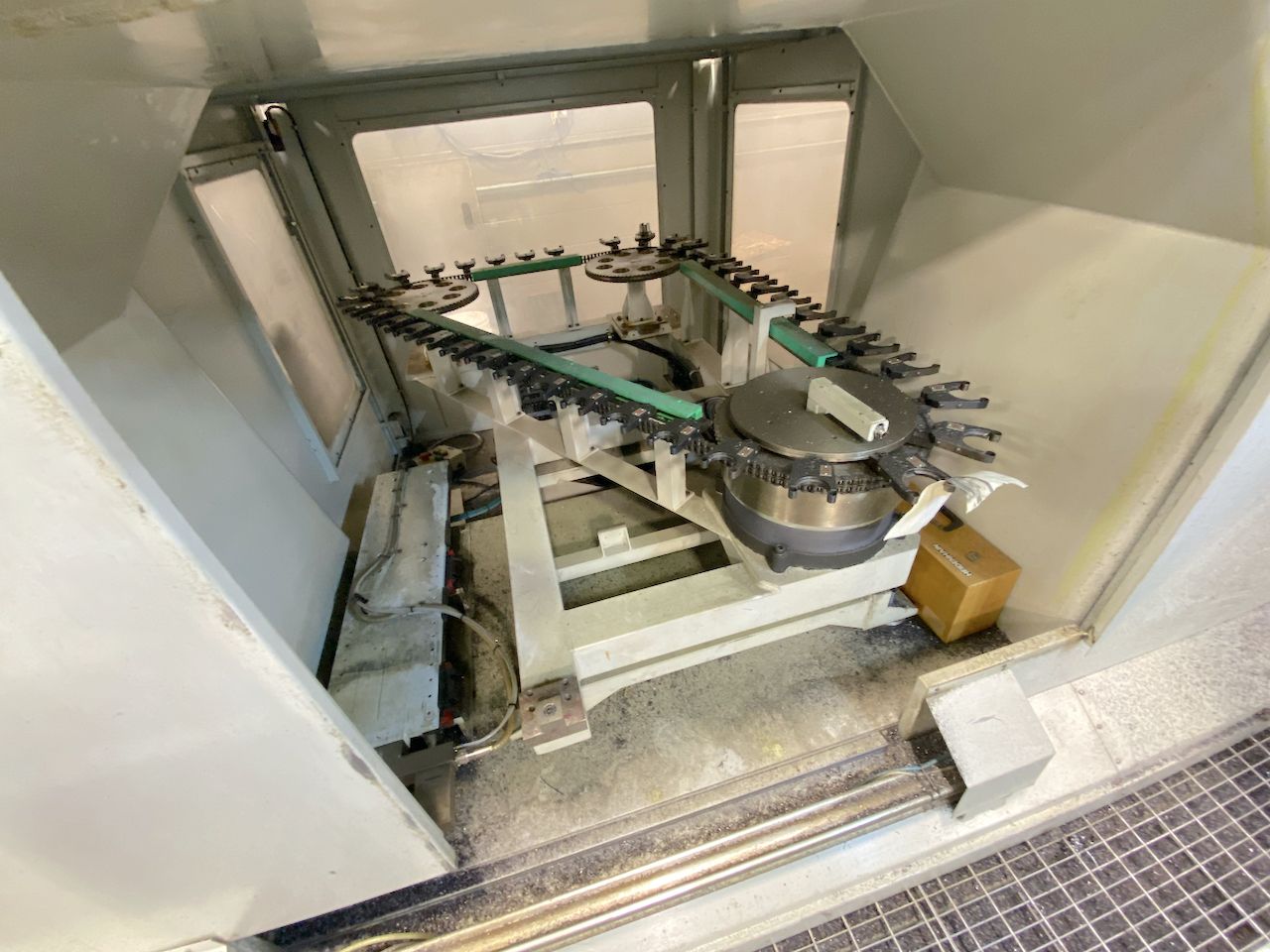

ATC
Plätze
40
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Länge Werkzeug
250 mm9,84 in
Max. Gewicht Werkzeug
12 Kg
SPINDELSTOCK 1
Typ
Prolunga 400mm
Spindelaufnahme
HSK63A
Max. Geschwindigkeit
1500-6000 Rpm
Max. Leistung
22 Kw
SPINDELSTOCK 2
Achse A
+/-105 °
Achse C
continuo °
Max. Geschwindigkeit
6000-16000 Rpm
Max. Leistung
16 Kw
SPINDELSTOCK 3
Achse A
144x2,5 °
Achse C
continuo °
Max. Geschwindigkeit
24000 Rpm
Max. Leistung
22 Kw
EXTRA
Raumbedarf der Maschine
6200x6000x5100 mm244,09x236,22x200,79 in

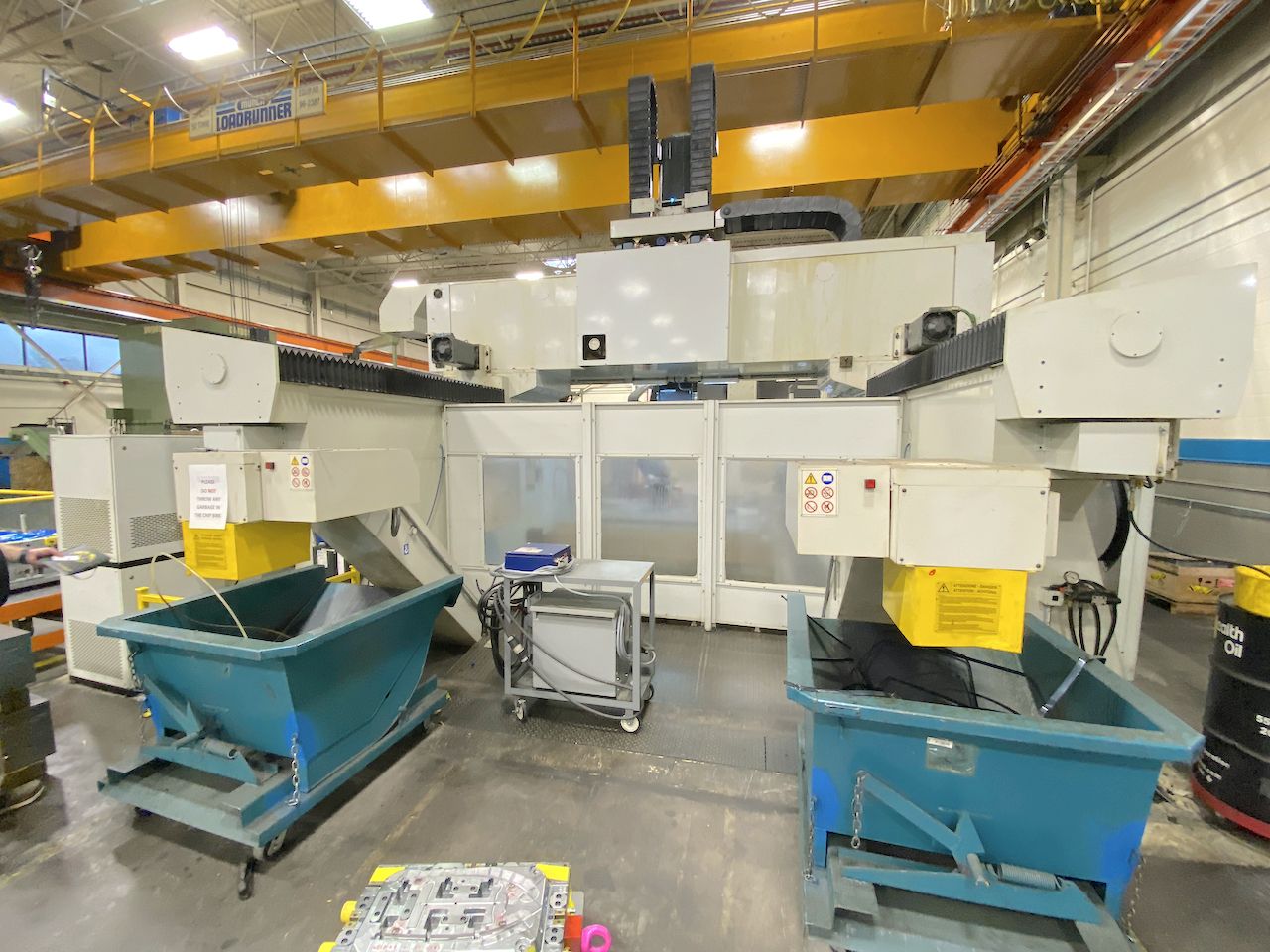

Späneförderer
Ja
Werkzeugvoreinstellung
SI
Werkstücktaster
si
