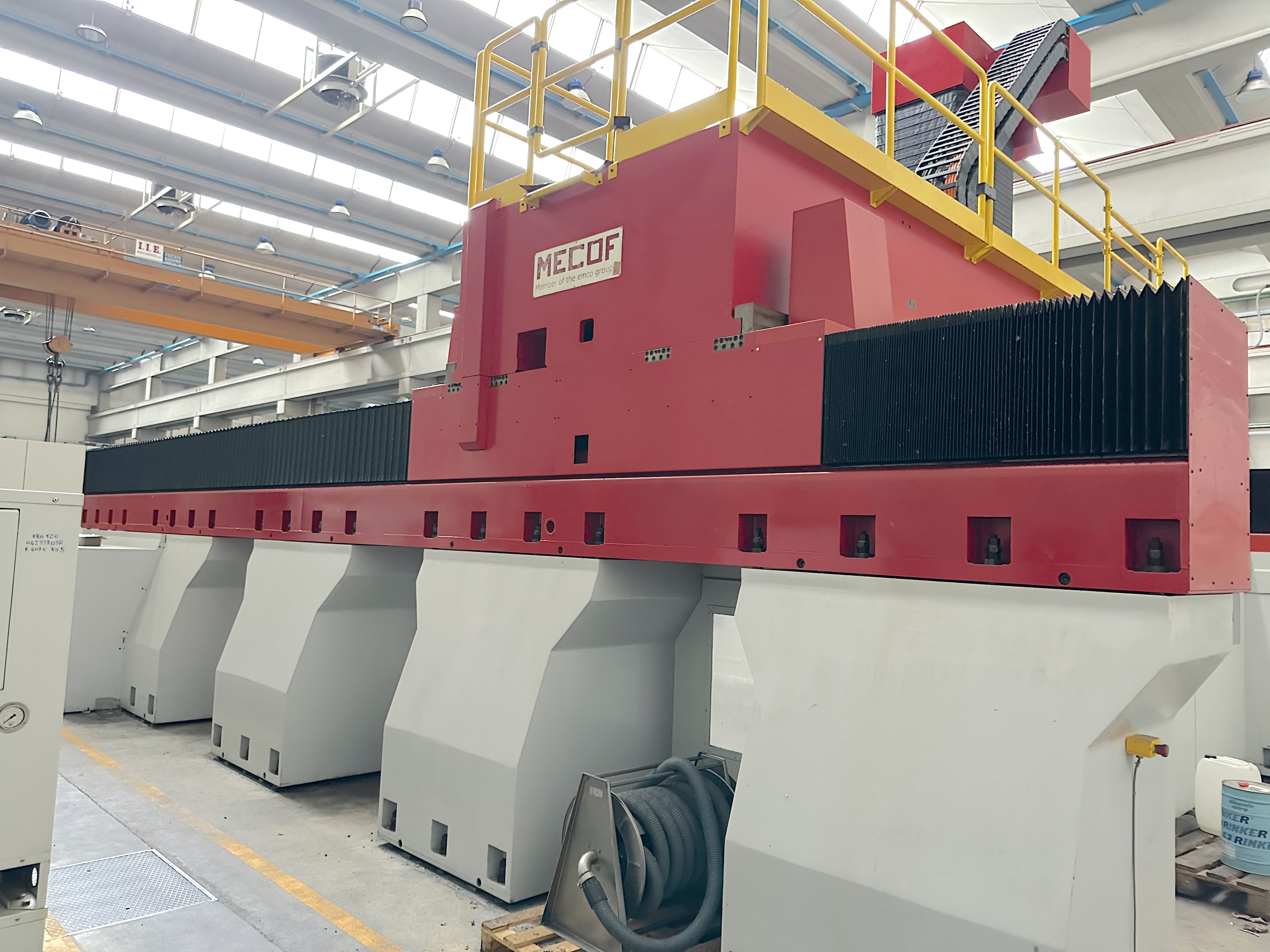

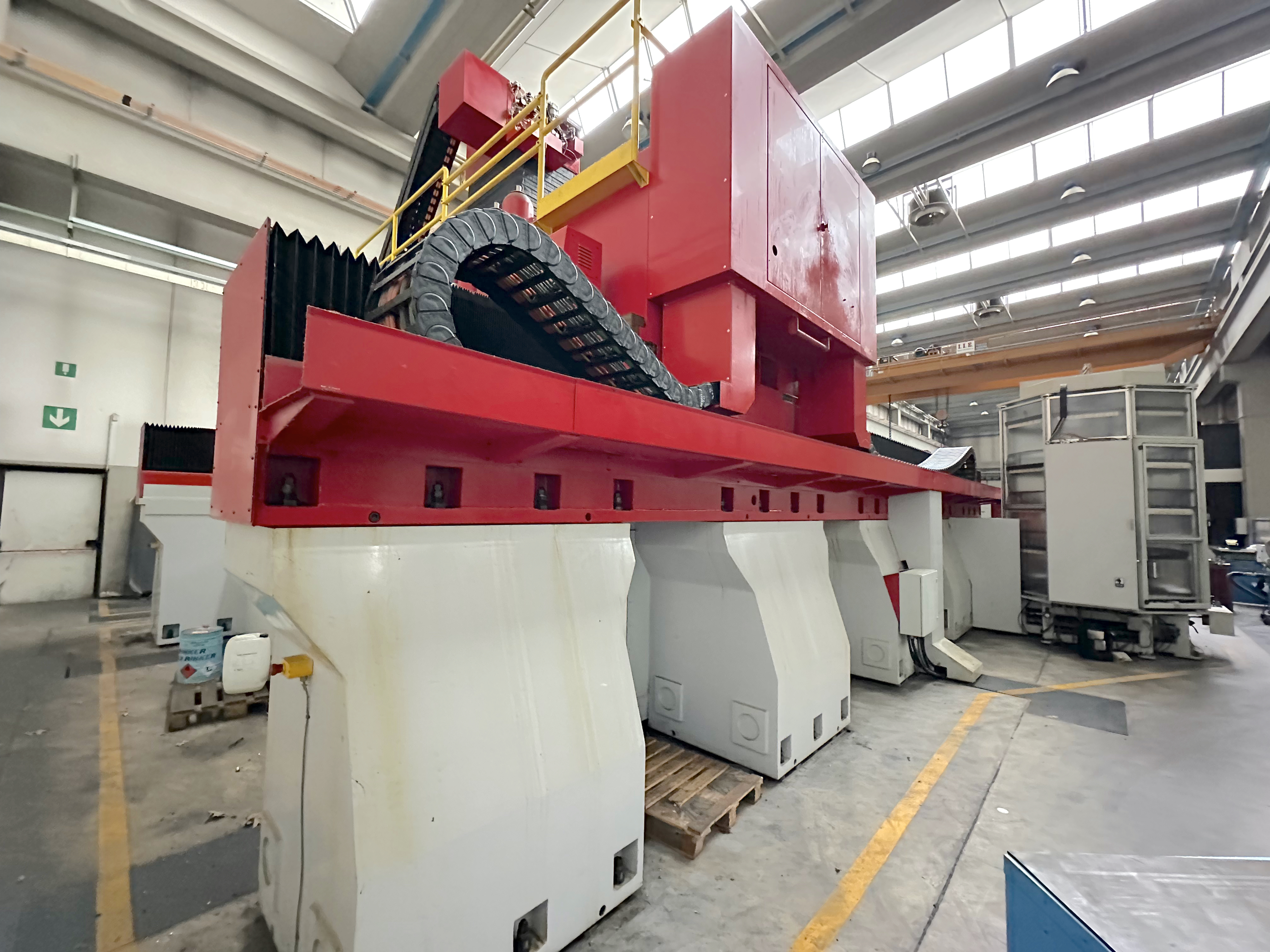

Kategorie
Fräsmachinen
Typ
Plano, Gantry
Marke
Modell

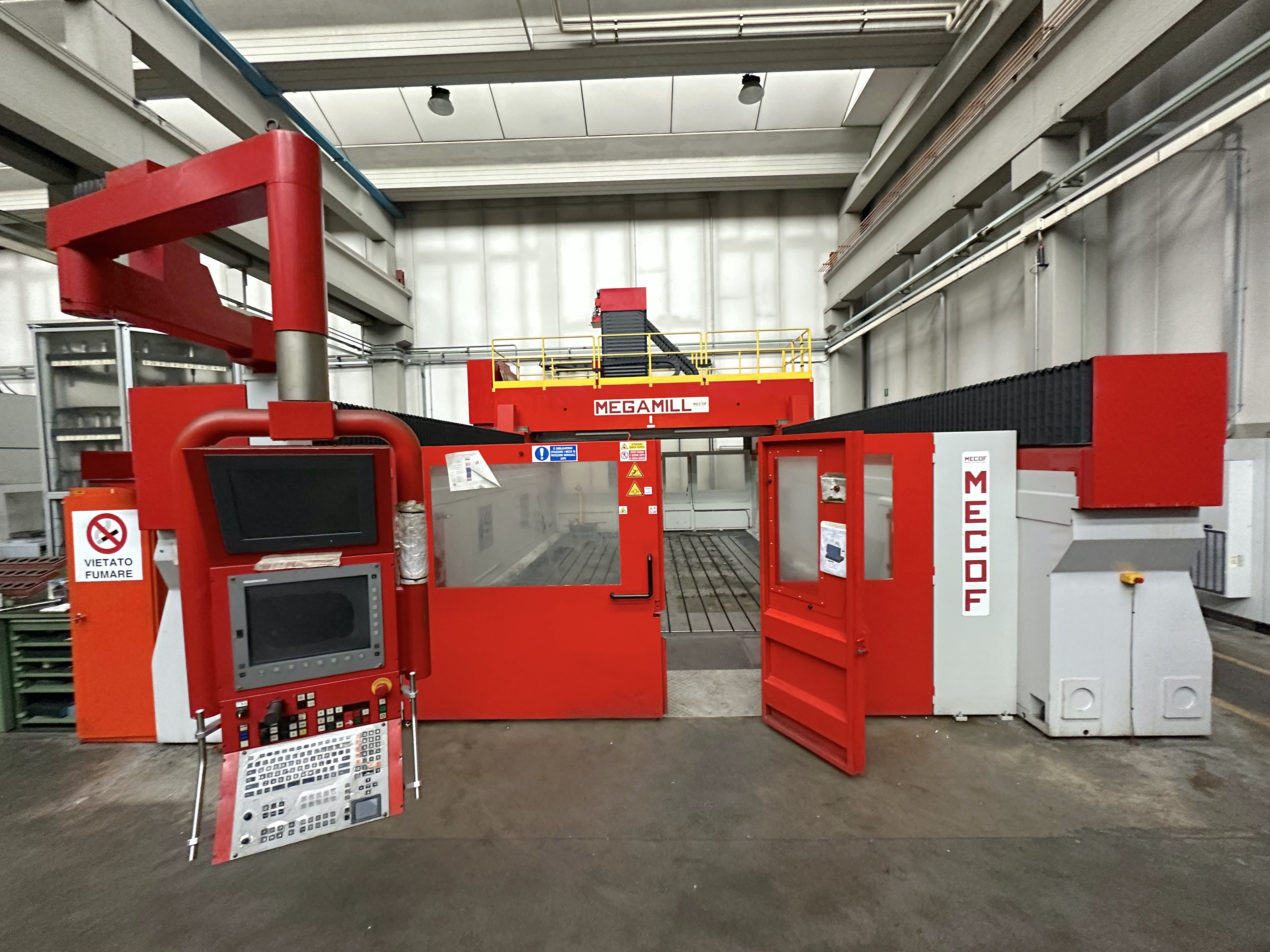

MEGAMILL HP5
Kapazität
7500x4000x1500 mm295,28x157,48x59,06 in
Technische Daten
Metrisch
Imperial
CAMPO DI LAVORO
Longitudinale (X)
7500 mm295,28 in
Verticale Ram (Y)
1500 mm59,06 in
Trasversale Traversa (Z)
4000 mm157,48 in

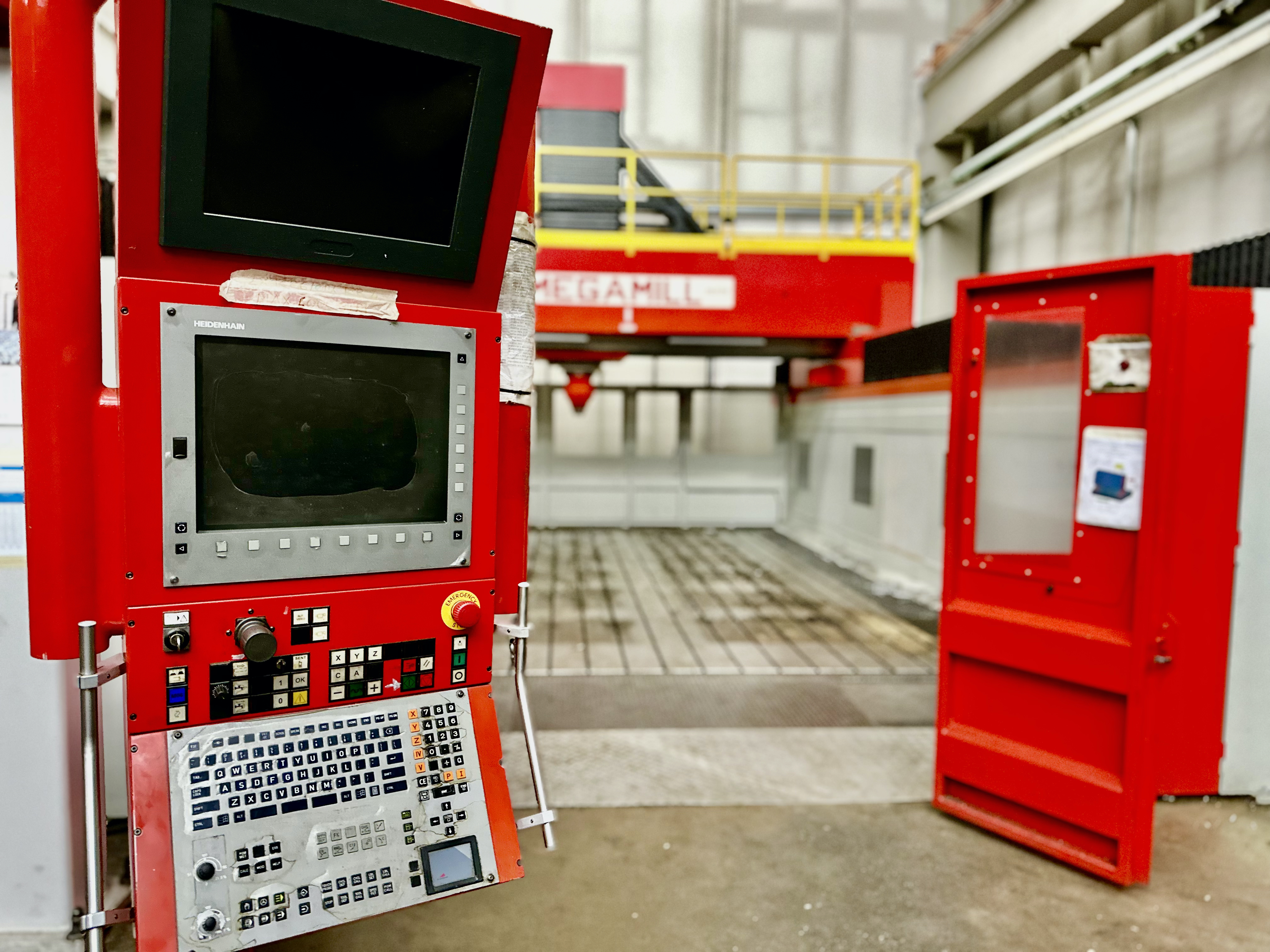

CNC
CNC

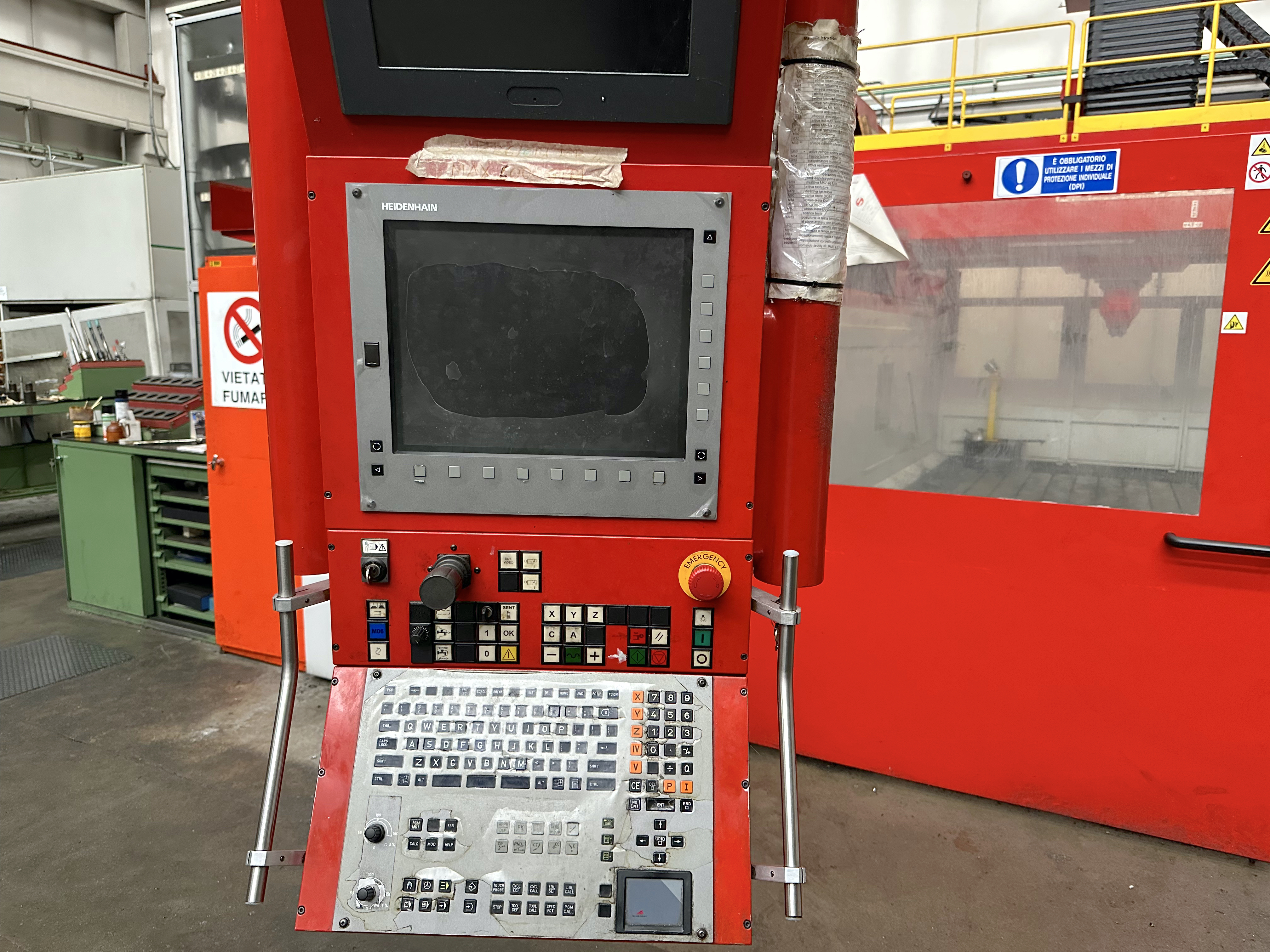

Heidenhain iTNC530
MANDRINO
Sezione RAM
600x550 mm23,62x21,65 in
Potenza mandrino
52 Kw
Coppia
1000 Nm
Sostentamento
4 guide integrali temprate con 24 pattini
AVANZAMENTI
Rapido X
30 m/min1.181,10 ipm
Rapido Y
30 m/min1.181,10 ipm
Rapido Z
30 m/min1.181,10 ipm

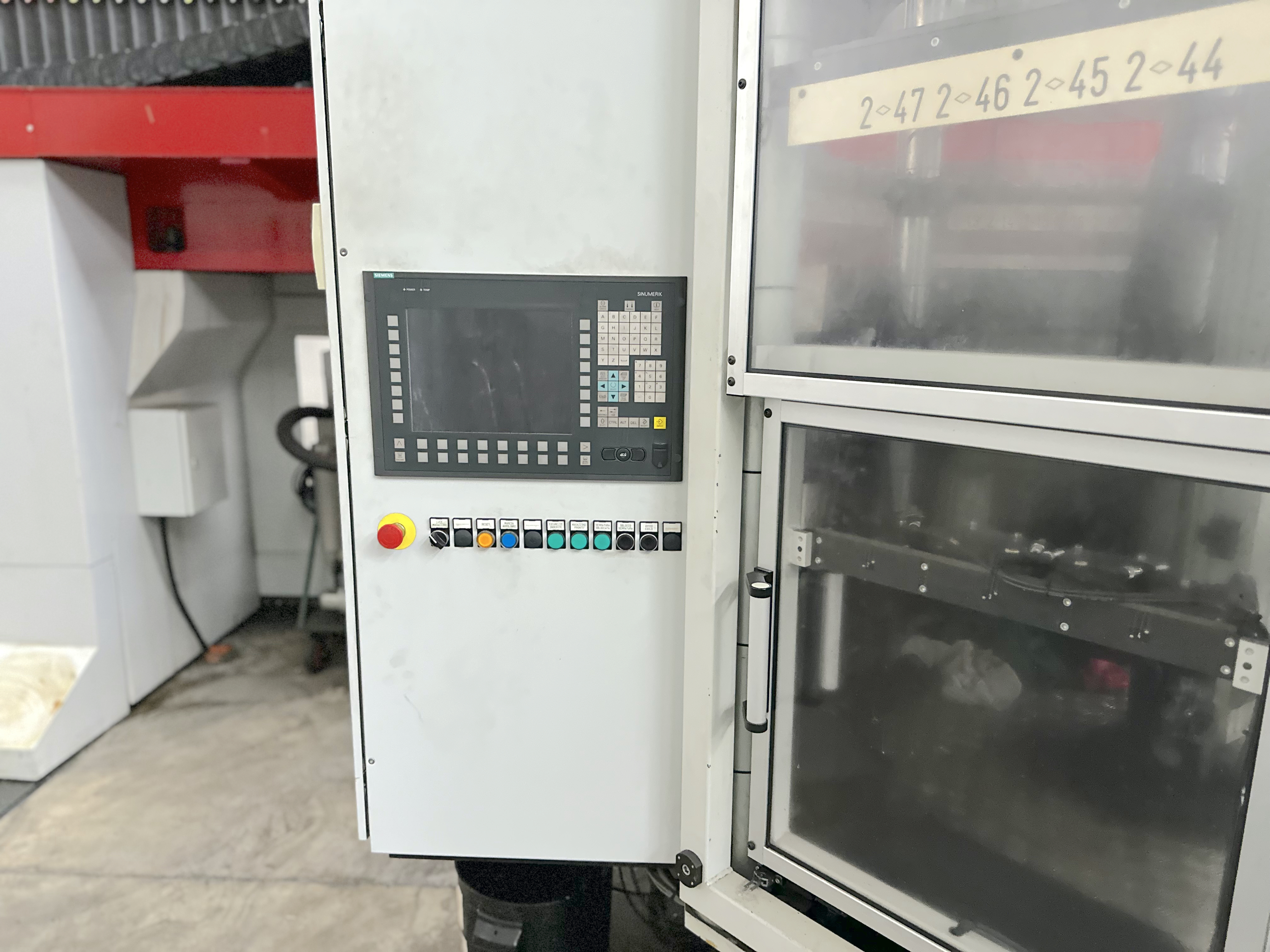

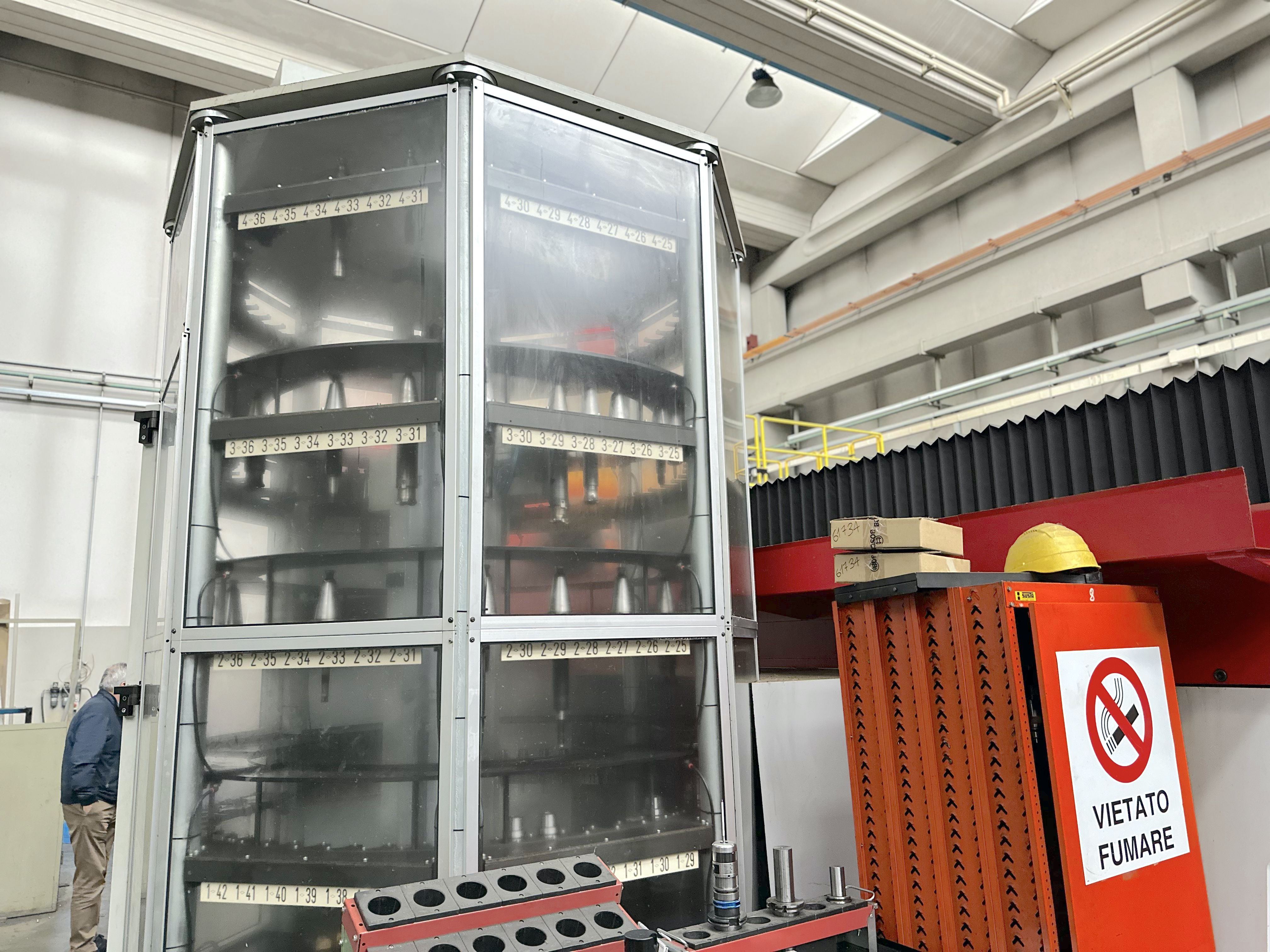

ATC
Postazioni
180
Diam max utensile
100 mm3,94 in
Diam max con posti adiacenti liberi
240 mm9,45 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
35 Kg
Attacco utensile
ISO50 /HSK63E

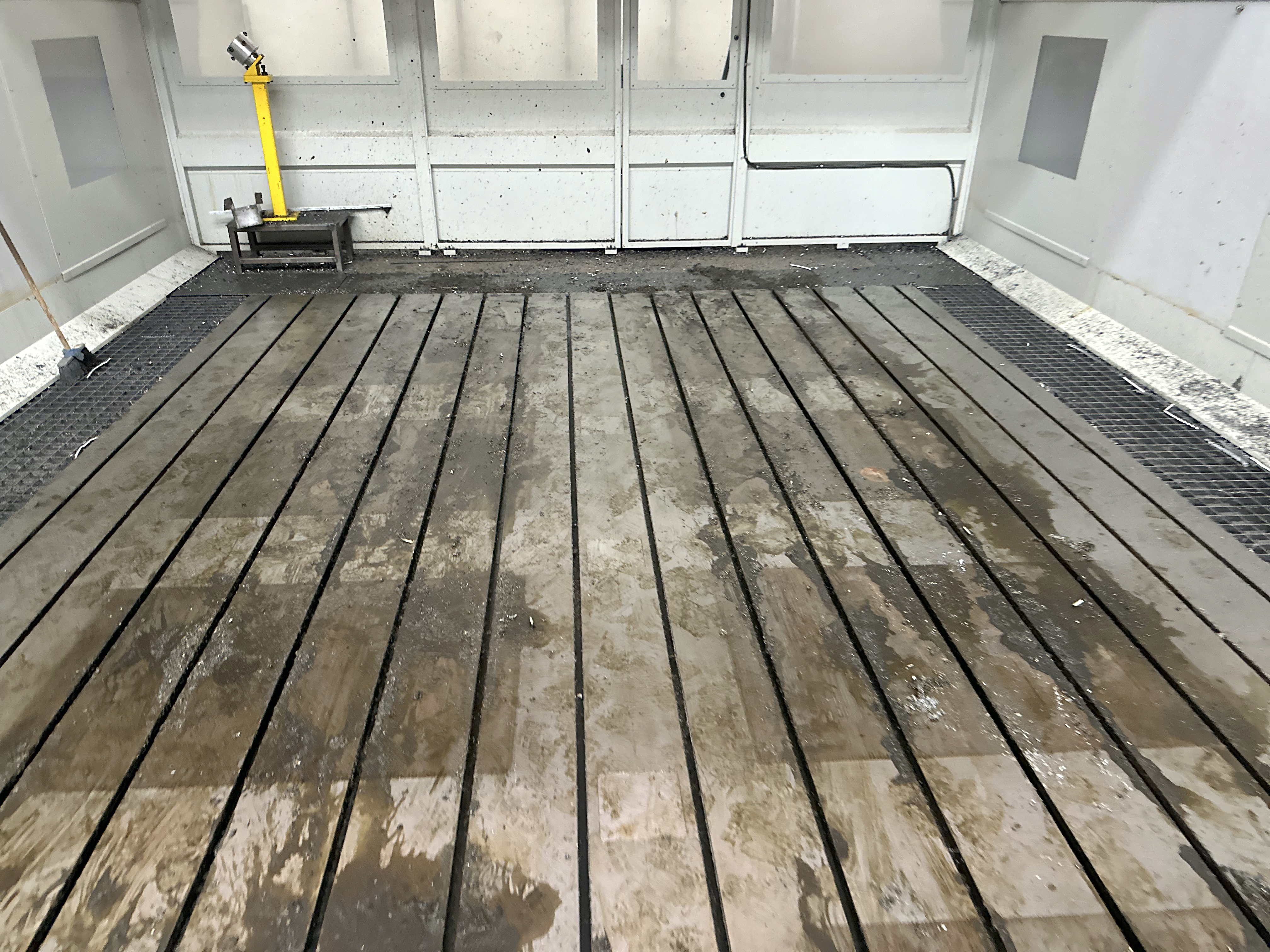

PIANO DI LAVORO
Dimensione (LxWxH)
7000x4000 mm275,59x157,48 in
Portata
15.000 Kg/mq
TAVOLA 1
Disponibile su richiesta
Nein

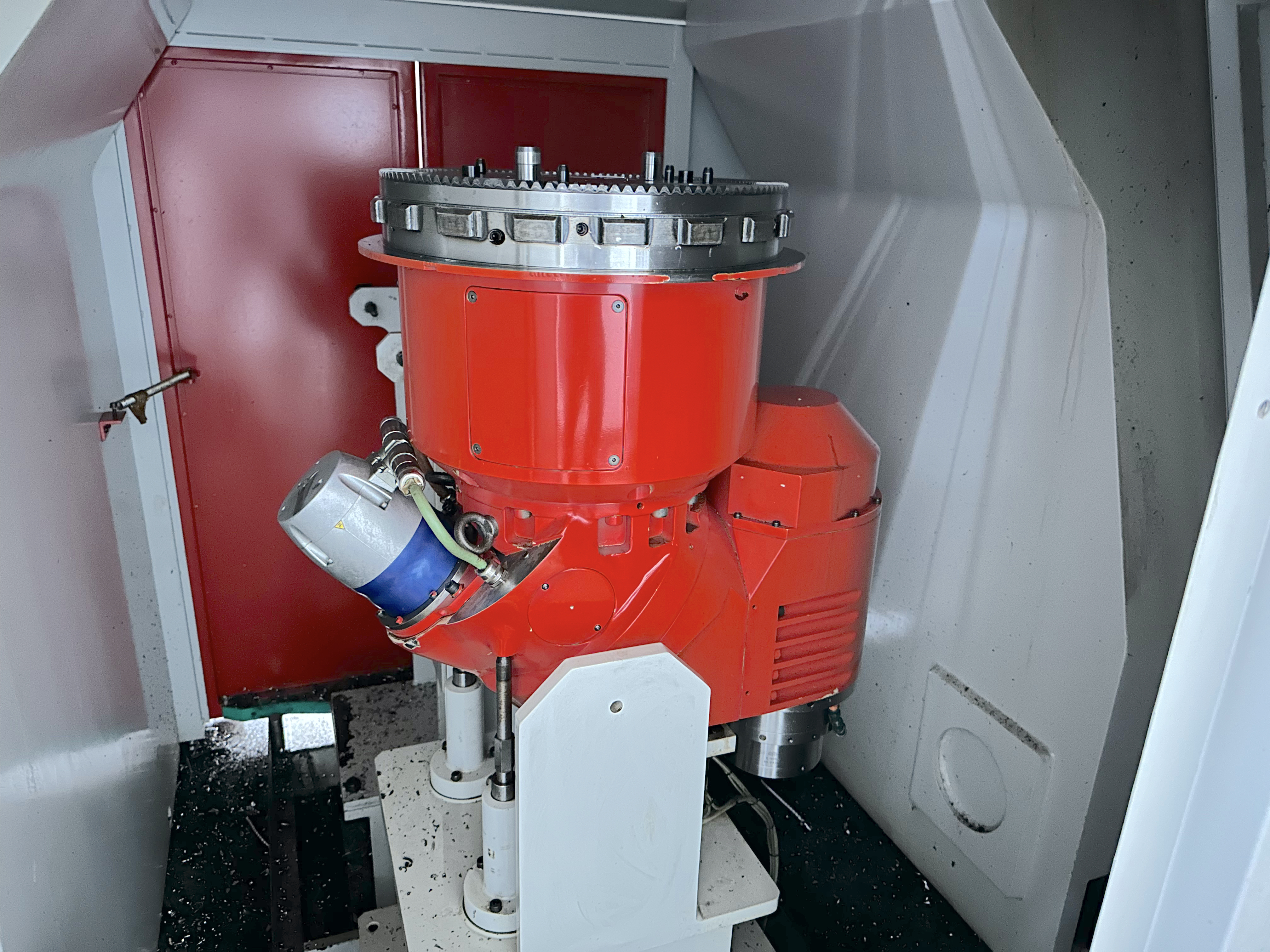

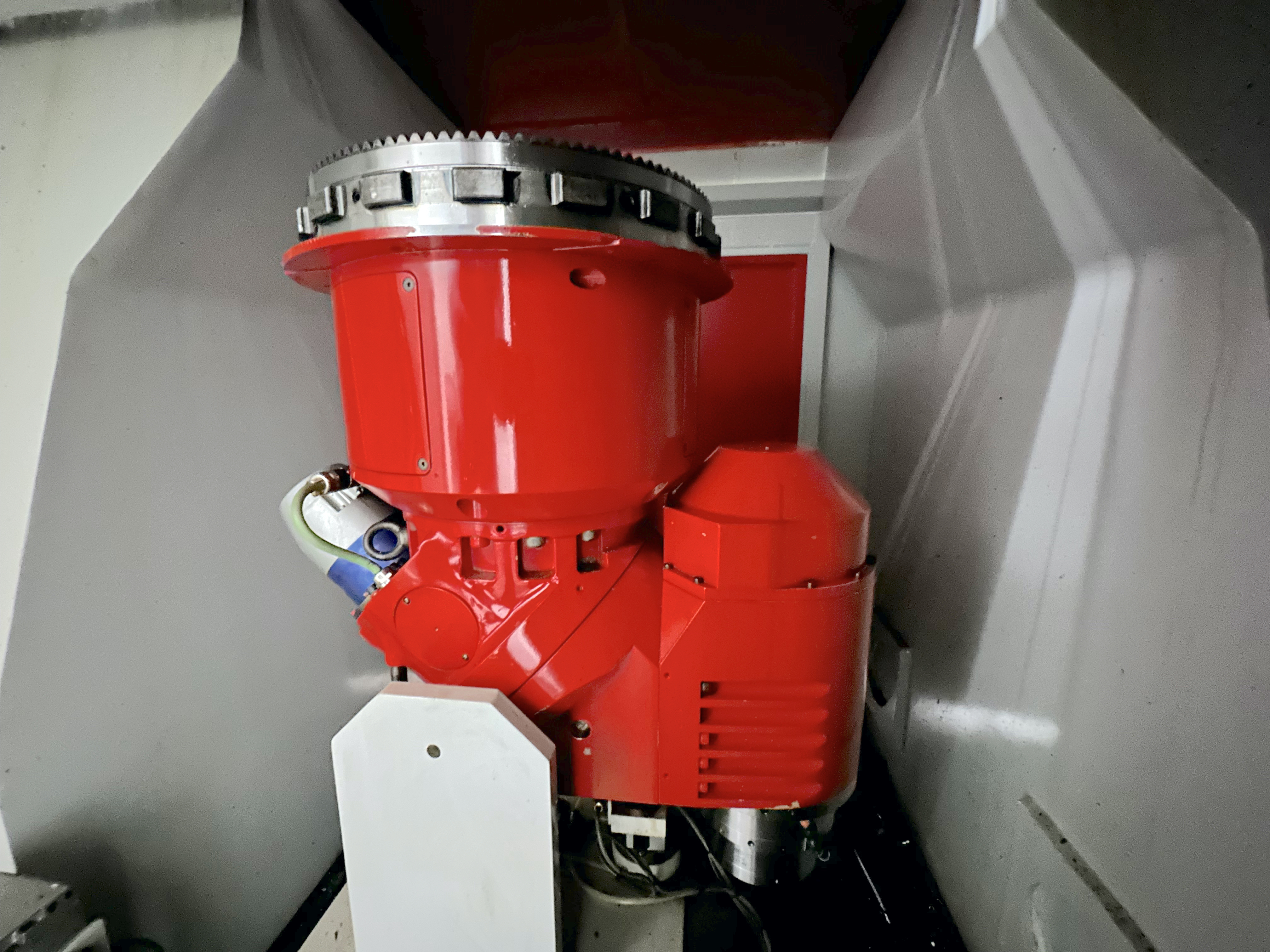

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
2

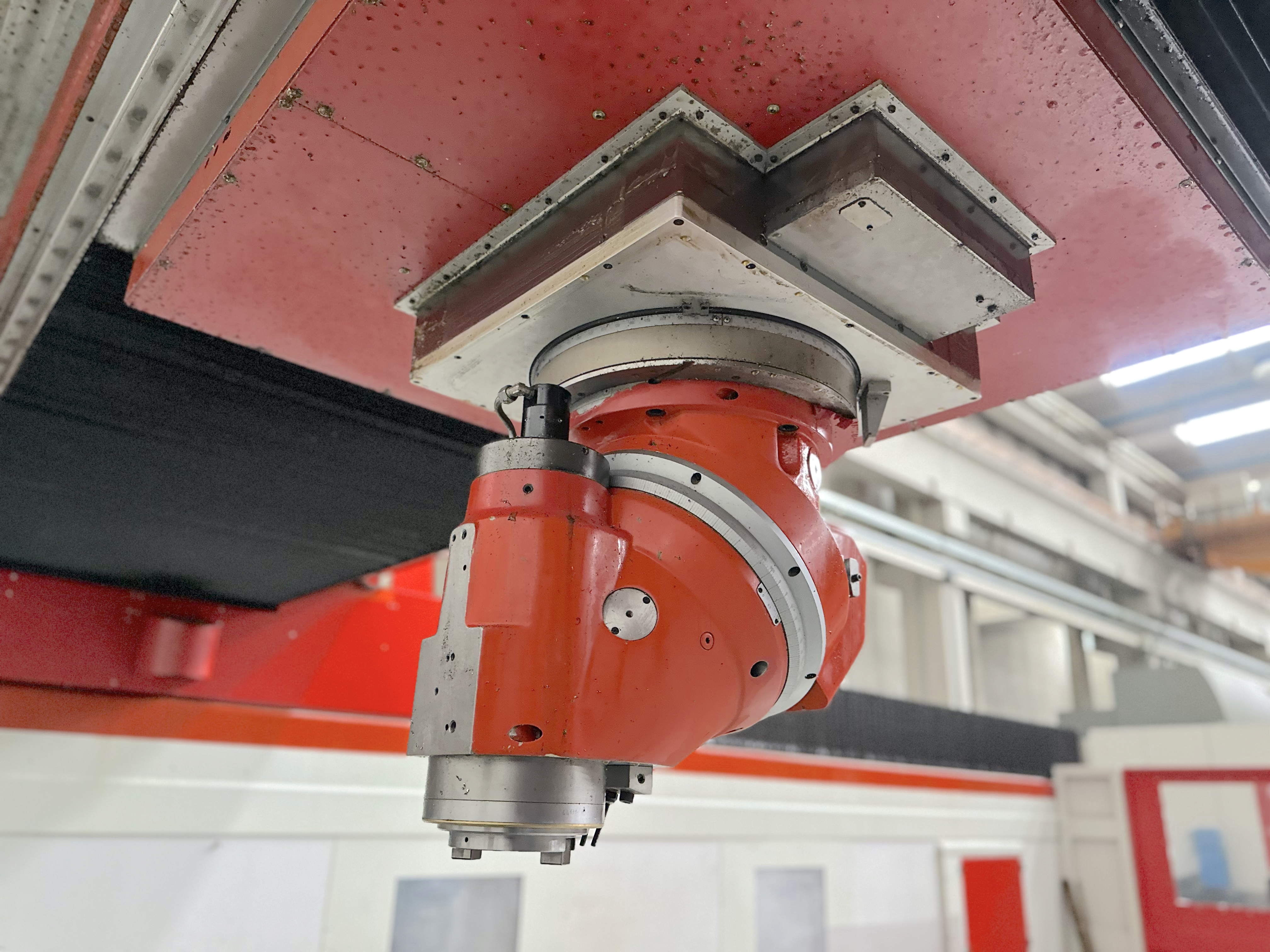

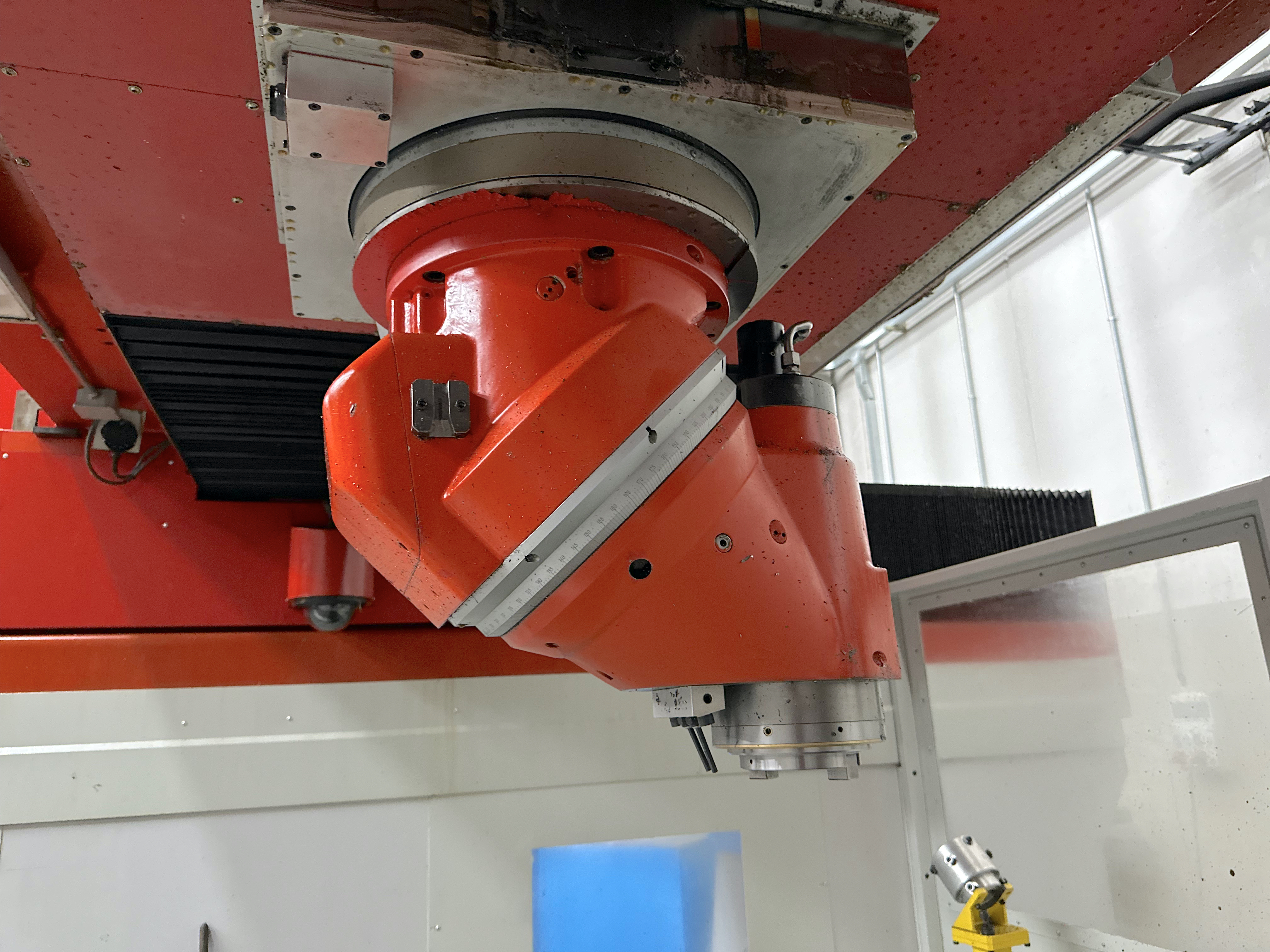

TESTA 2
Disponibile su richiesta
Nein

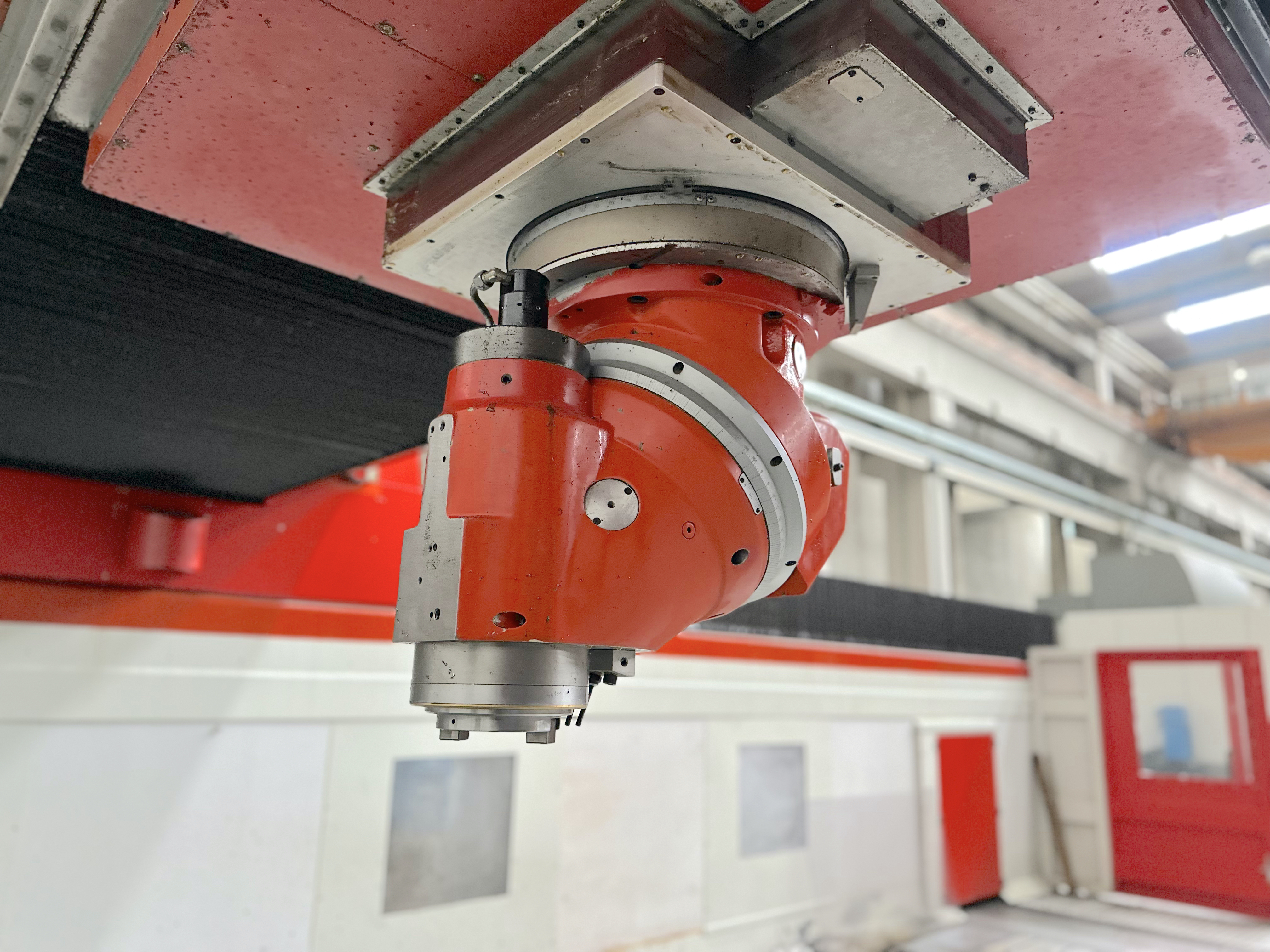

Tipo
DCB6 a posizionamento millesimale automatico
Cono mandrino
ISO50
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
1000/1500 Nm
Velocità max
6000 Rpm
Potenza max
38/57 Kw
Refrigerante
Est 6 Bar - Int 40 Bar
TESTA 2
Disponibile su richiesta
Nein
Tipo
DW54 - Testa Twin elettromandrino E54
Cono mandrino
HSK63E
Asse A
∞x0,001 °
Asse C
∞x0,001 °
Coppia max
35,4 Nm
Velocità max
26000 Rpm
Potenza max
38/57 Kw
Refrigerante
Est 6 Bar - Int 40 Bar
TESTA 1
Disponibile su richiesta
Nein
EXTRA
Aggiungi Testa n
Ja
Ingombri Macchina
12500x8200x6050 mm492,13x322,83x238,19 in

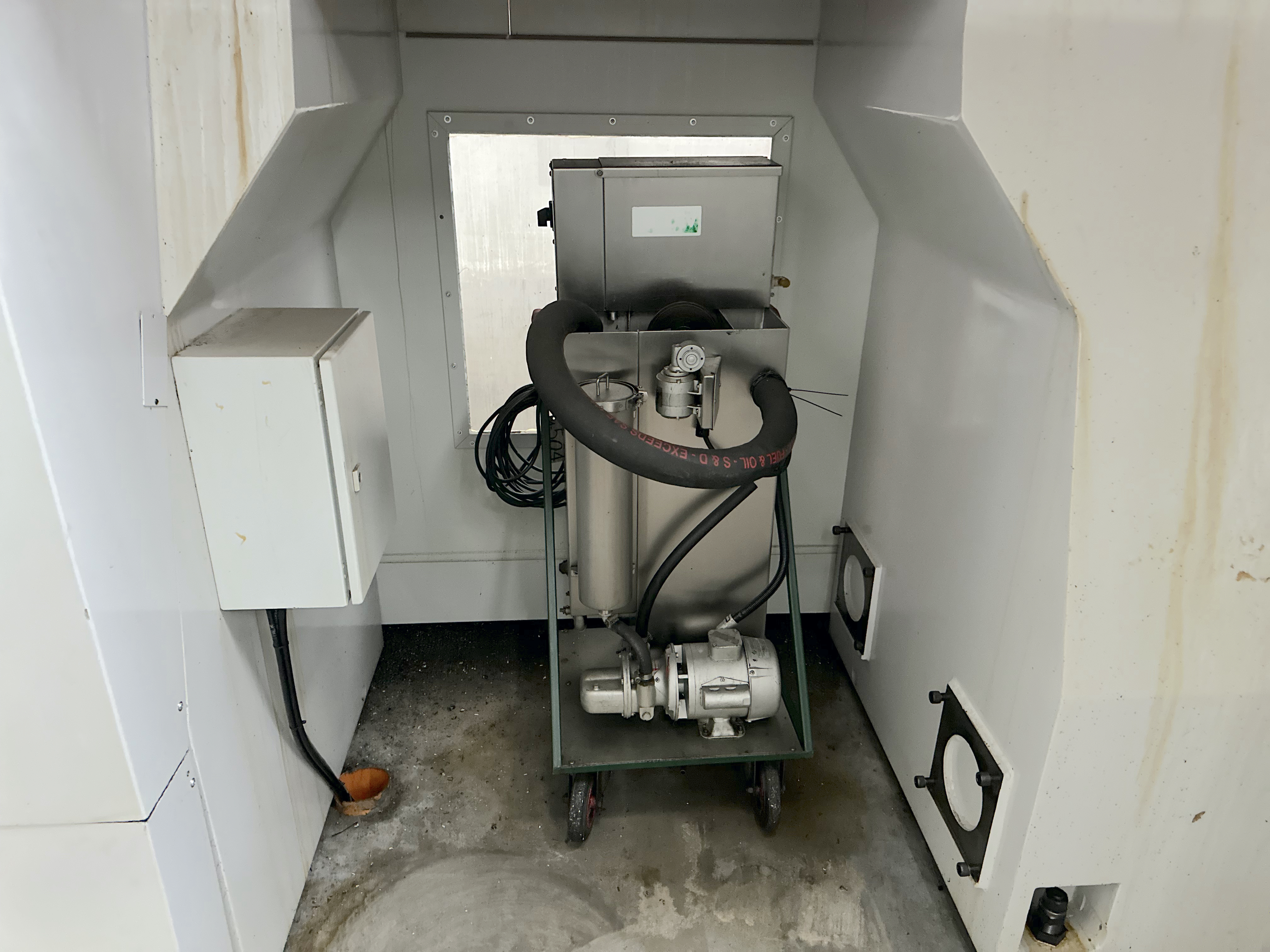

Alta pressione
40Bar 1000lt.

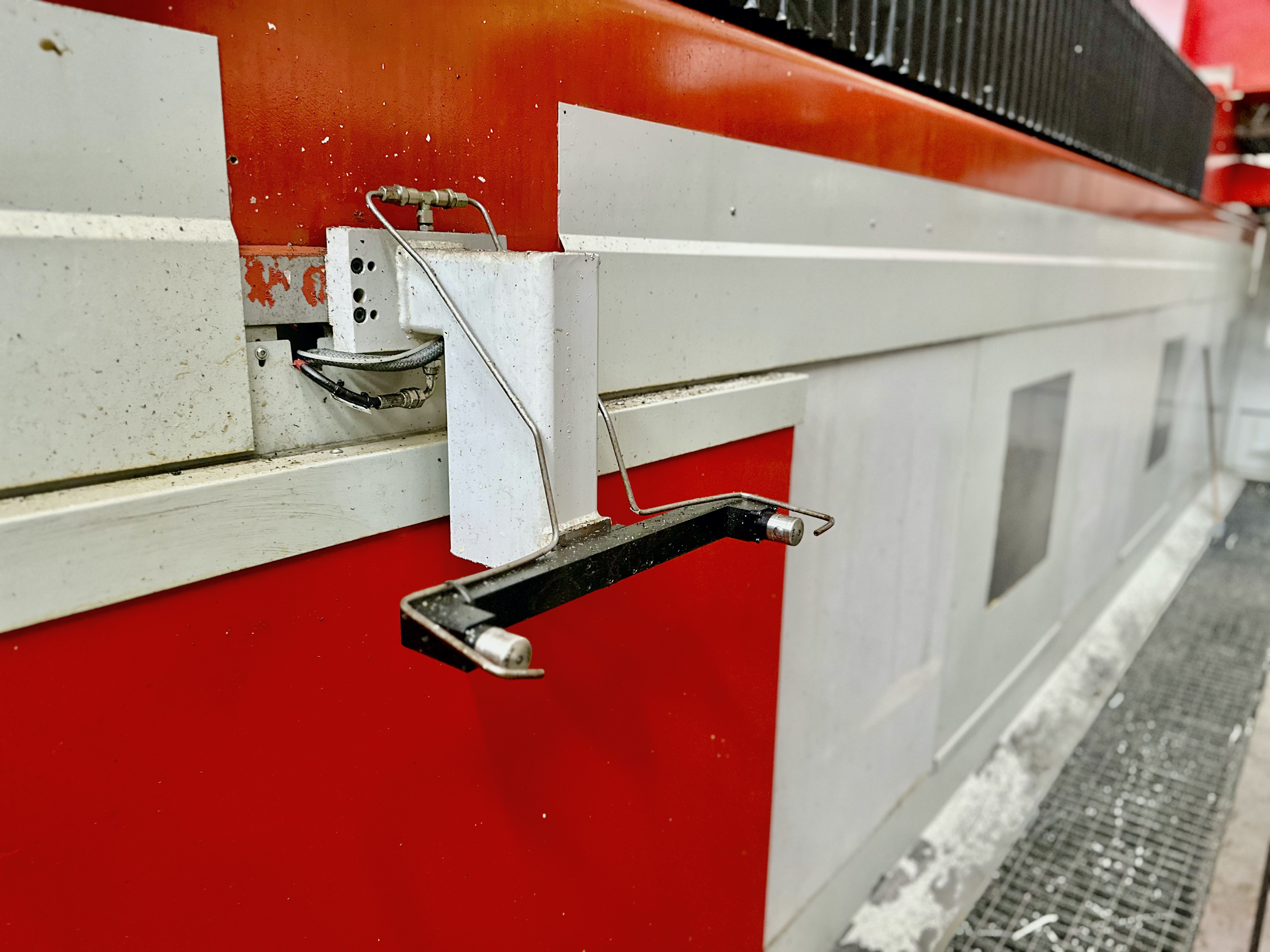

Tastatore Pezzo
Si
Presetting Utensili
Si
Libri uso e manutenzione
Ja
Schemi elettrici
Ja
Certificazione CE
Ja
Evacuatore trucioli
SI
Aggiungi ATC n
Nein
Aggiungi Tavola n
Nein
Aggiungi Testa n
Nein
Libri uso e manutenzione
Nein
Schemi elettrici
Nein
Certificazione CE
Nein
