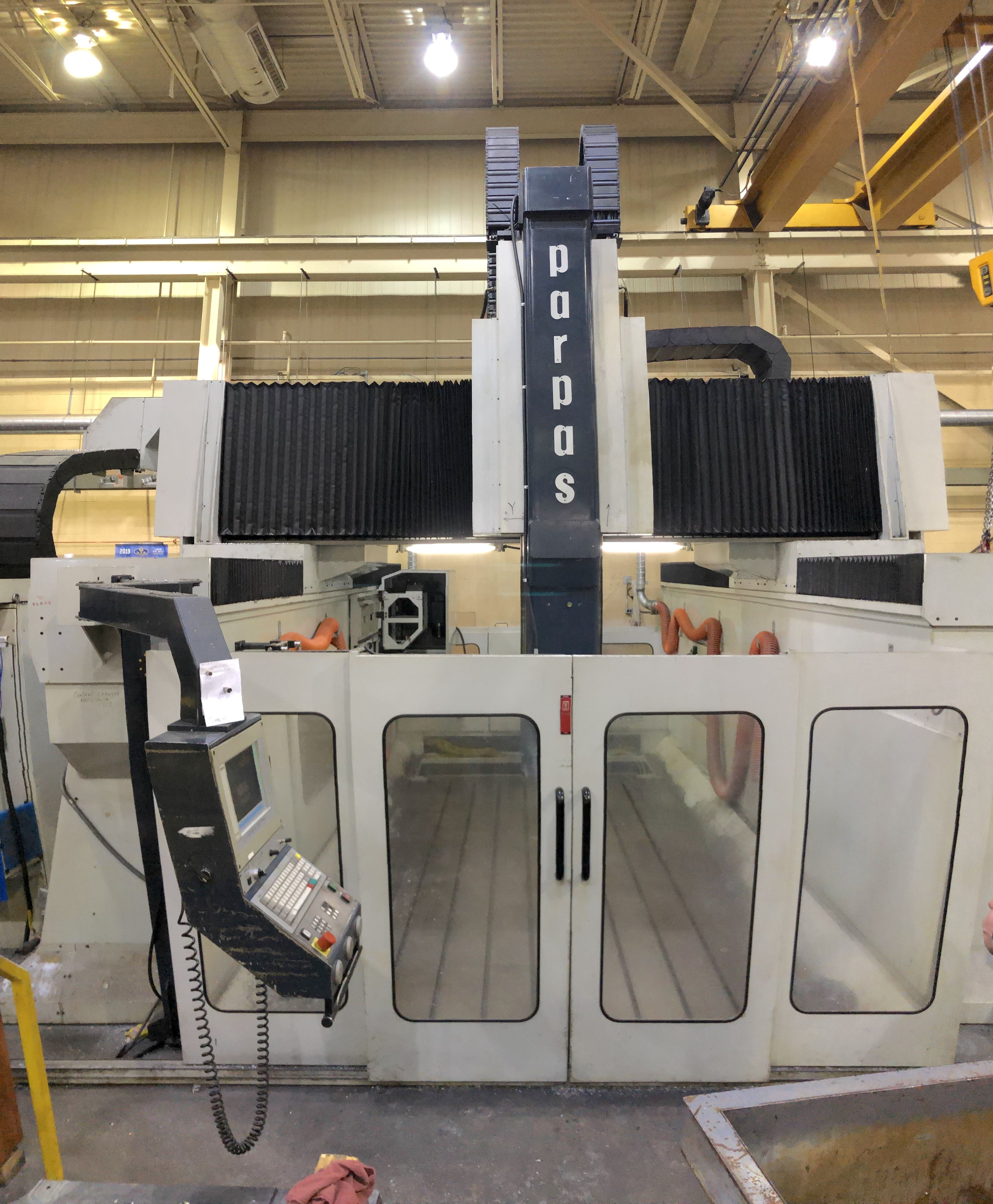

Kategorie
Fräsmachinen
Typ
Gantry
Marke
Modell
OMNIA 42
Kapazität
4000x2500x1250 mm157,48x98,43x49,21 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
4000 mm157,48 in
Vertikal Ram (Y)
1250 mm49,21 in
Quer Traverse (Z)
2500 mm98,43 in
Abstand zwischen Spindelnase und Tischebene
1400 mm55,12 in
Abstand zwischen den Säulen
3200 mm125,98 in

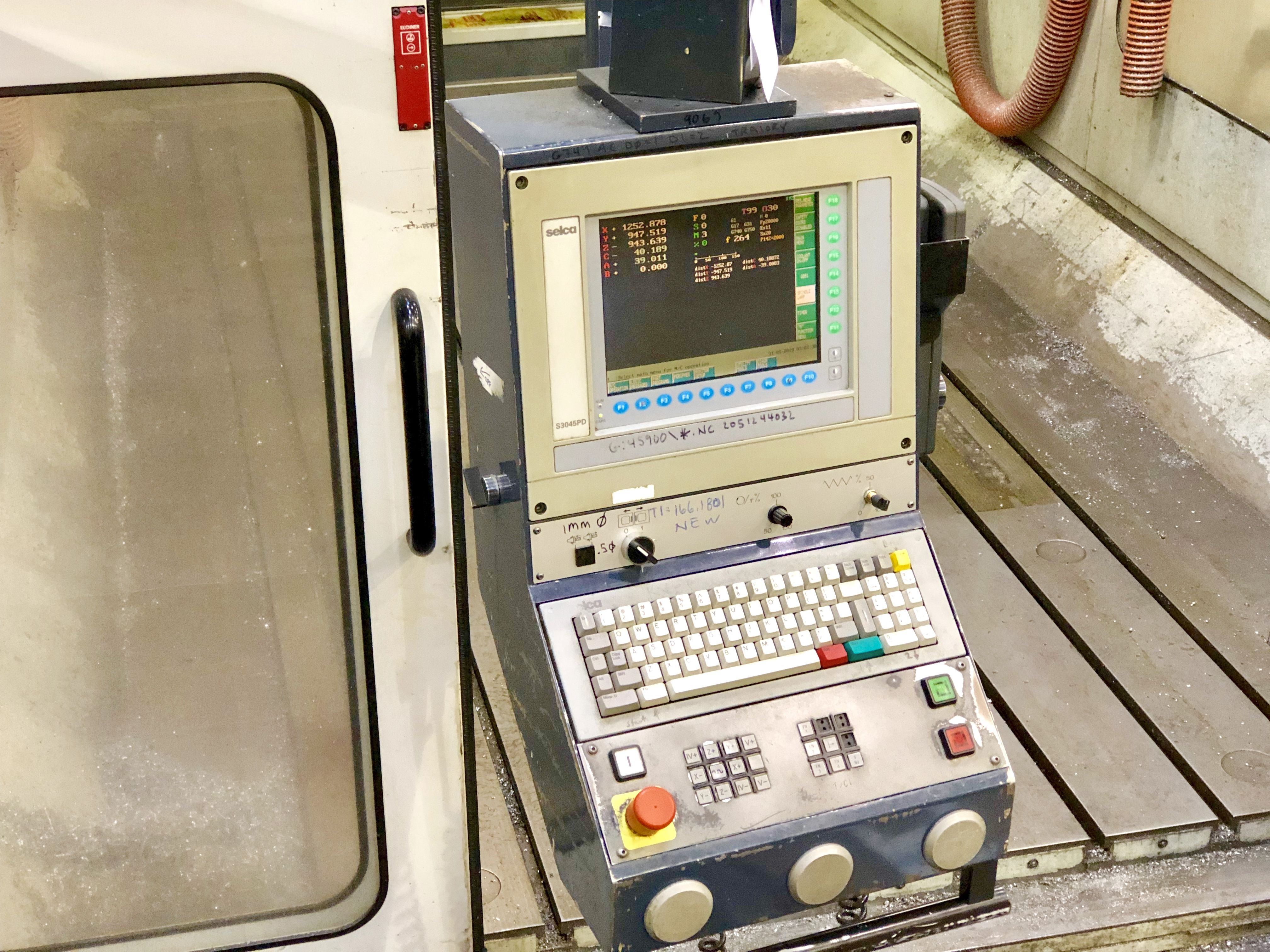

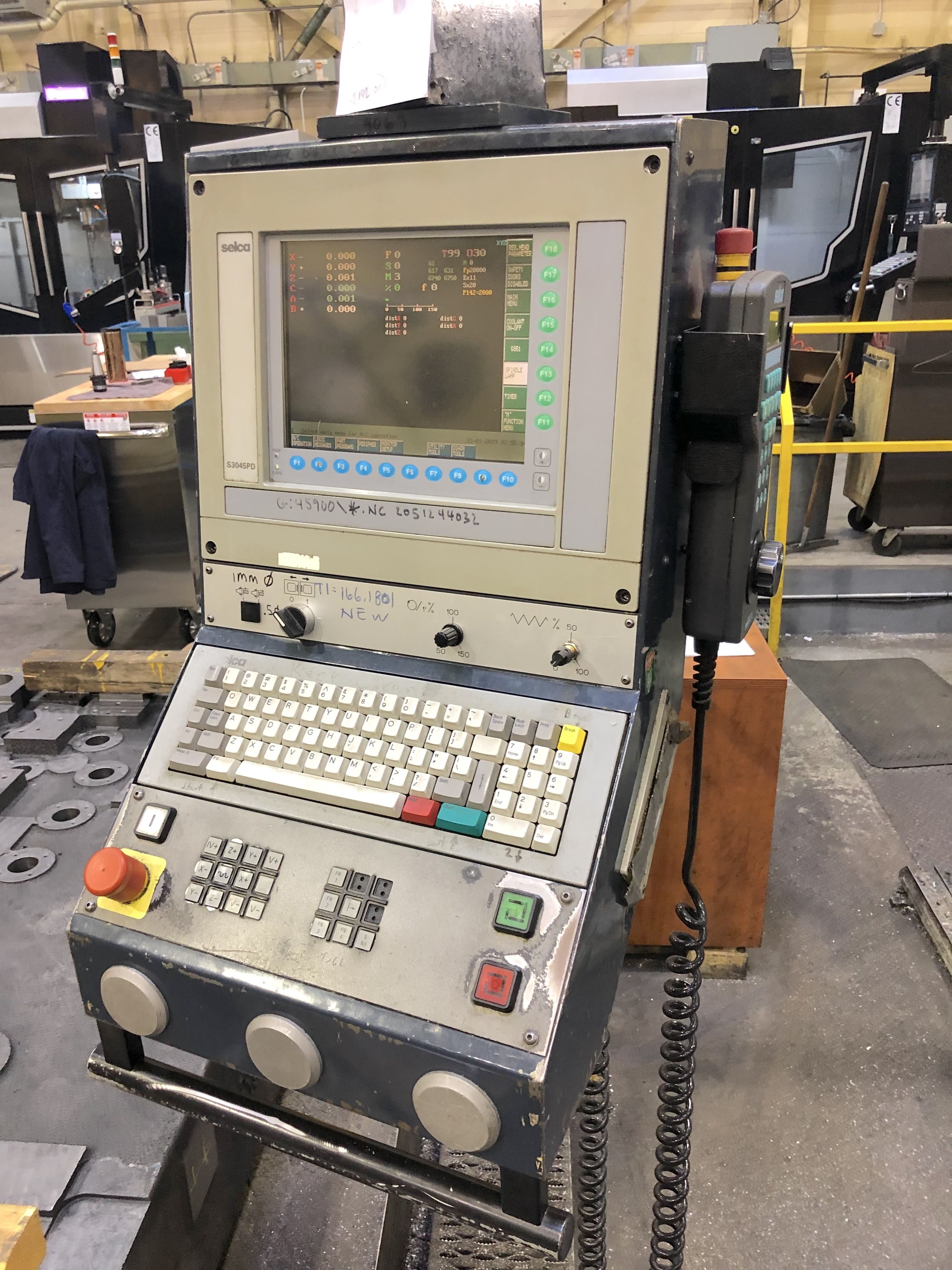

CNC
CNC
SELCA 3045PD
VORSCHüBE
Schnell X
20 m/min787,40 ipm
Schnell Y
20 m/min787,40 ipm
Schnell Z
20 m/min787,40 ipm

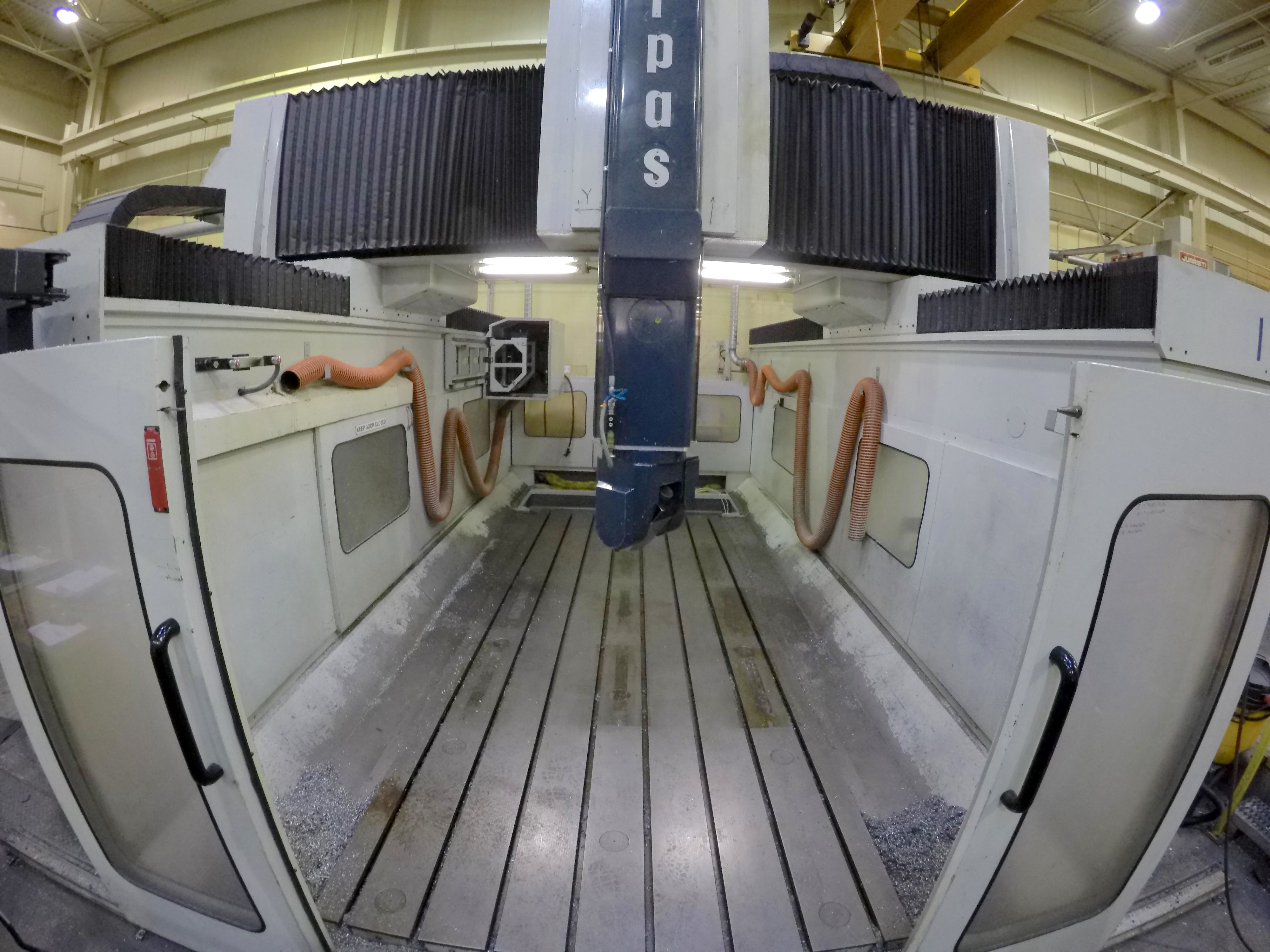

BEARBEITUNGSEBENE
Größe (LxBxH)
5000x2000 mm196,85x78,74 in
Kapazität
15000 Kg/mq
Anzahl T-Nuten
8x28
Gesamtkapazität
150.000 Kg

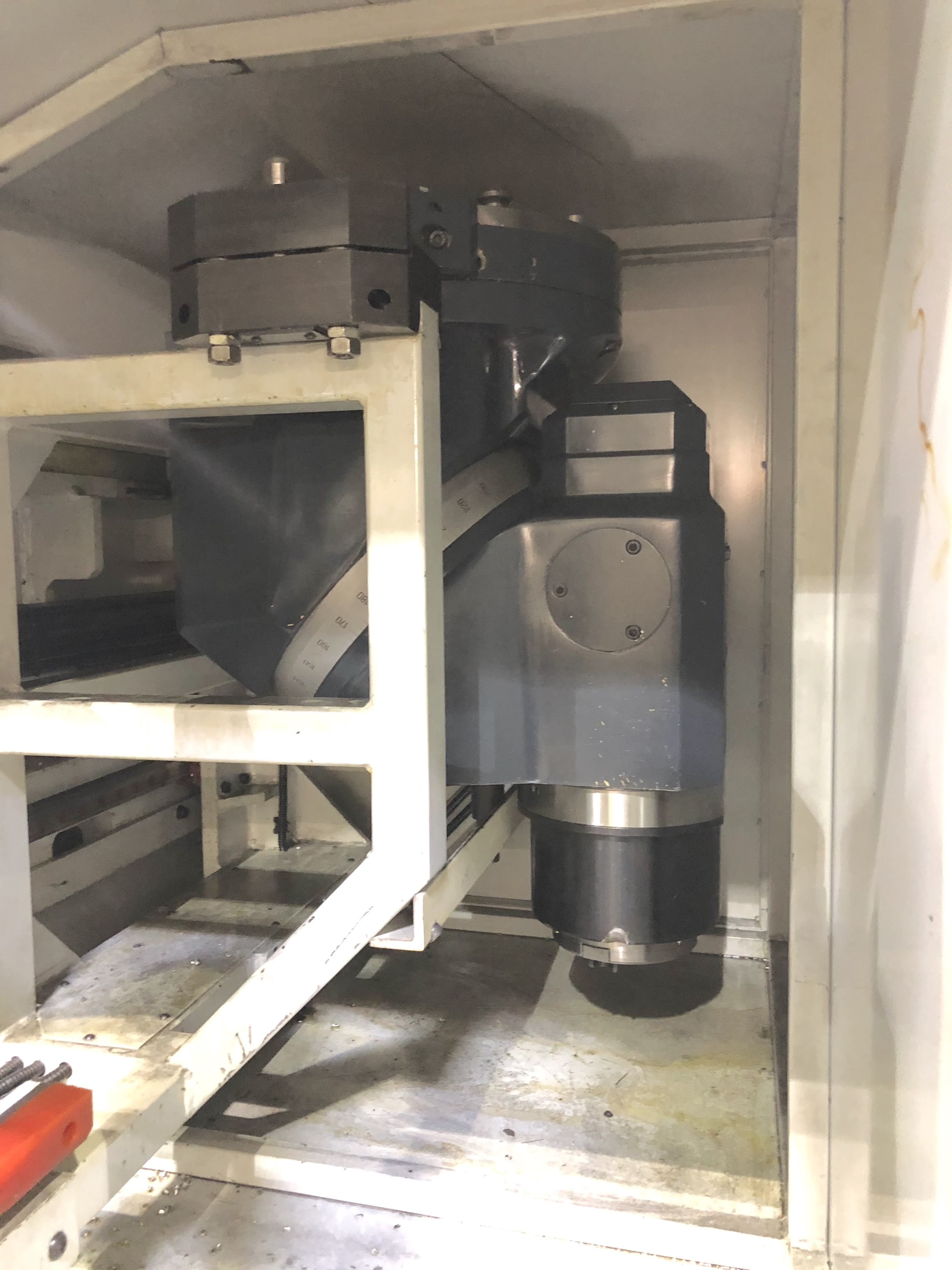

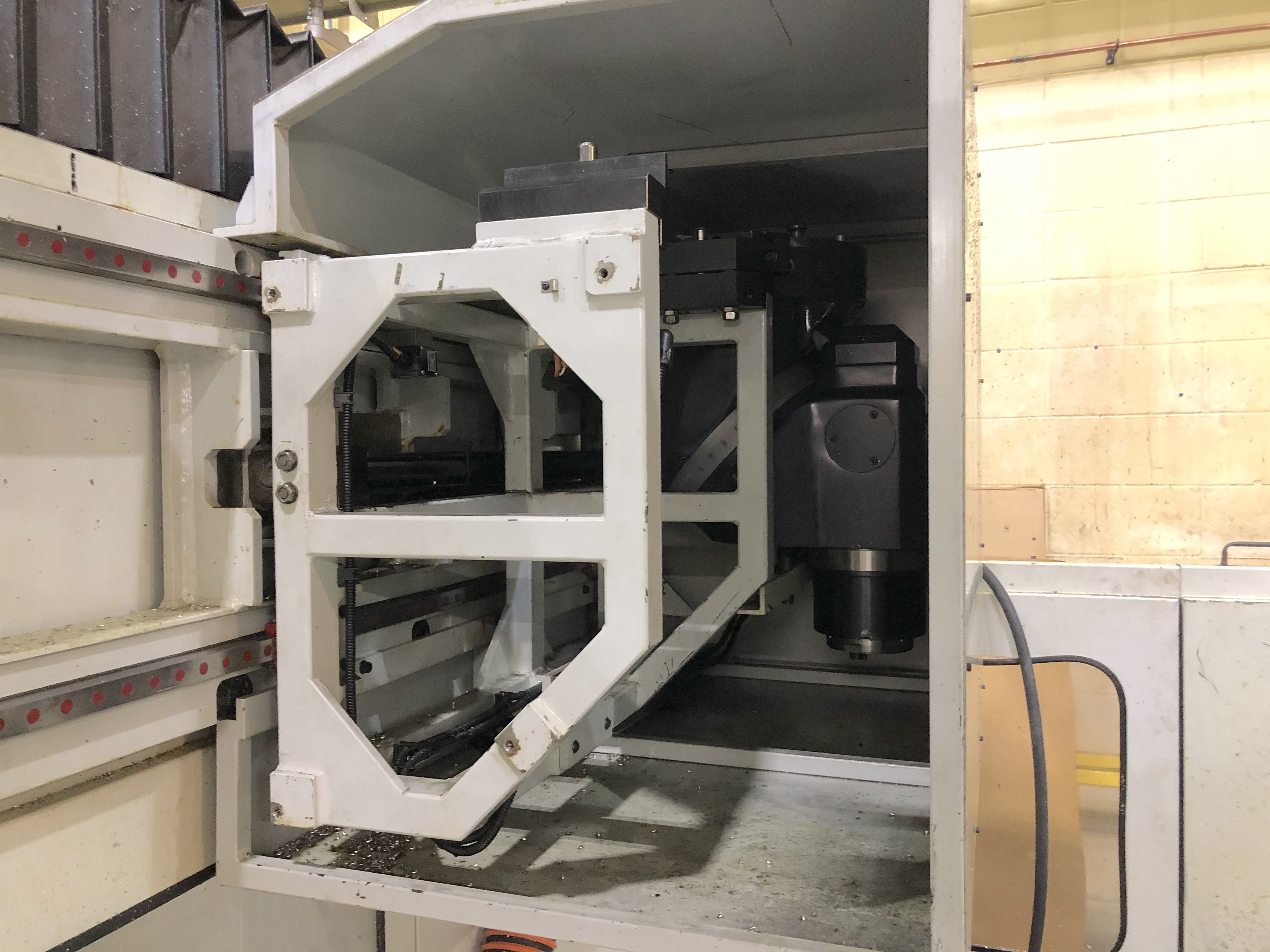

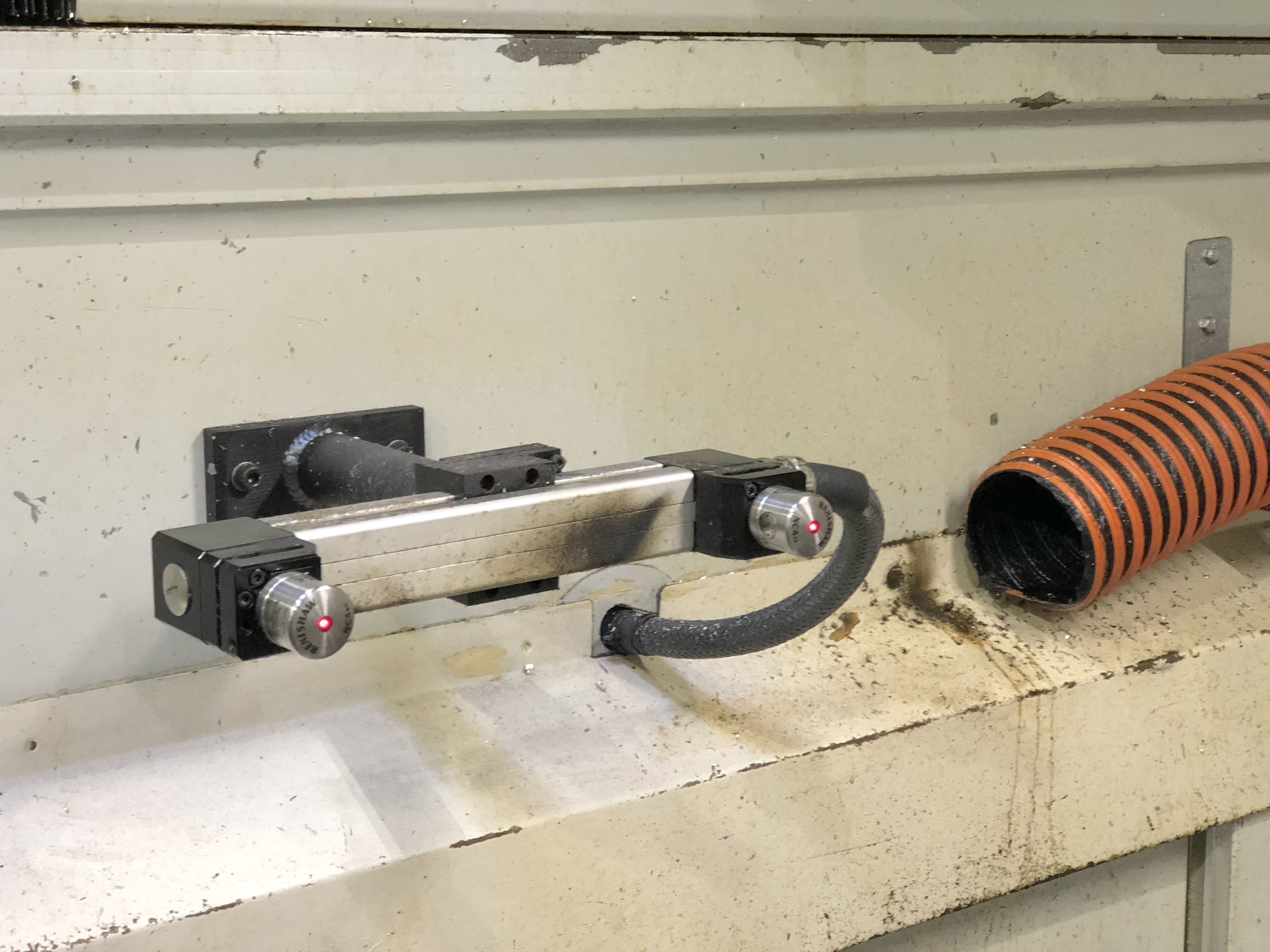

AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
2

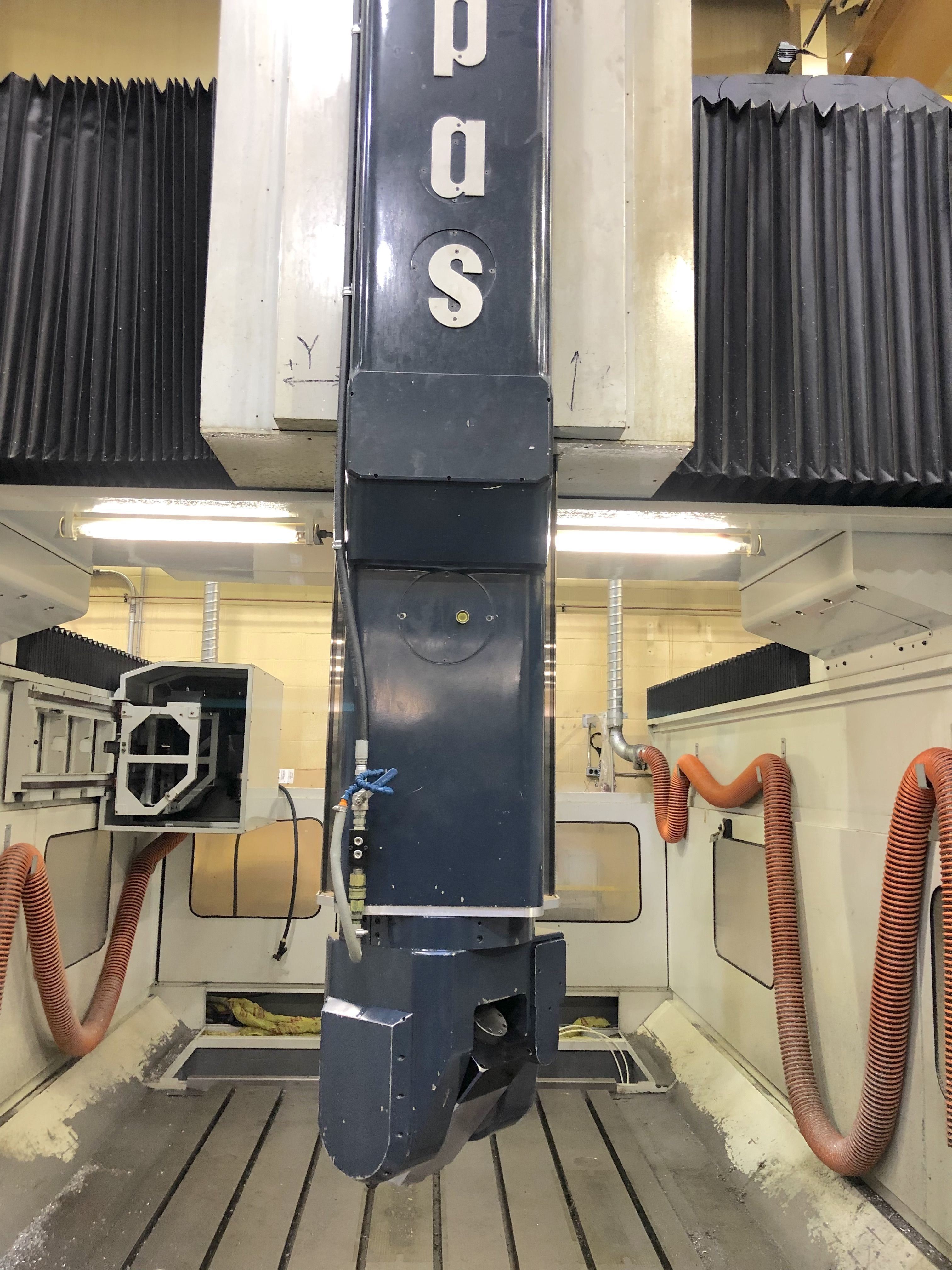

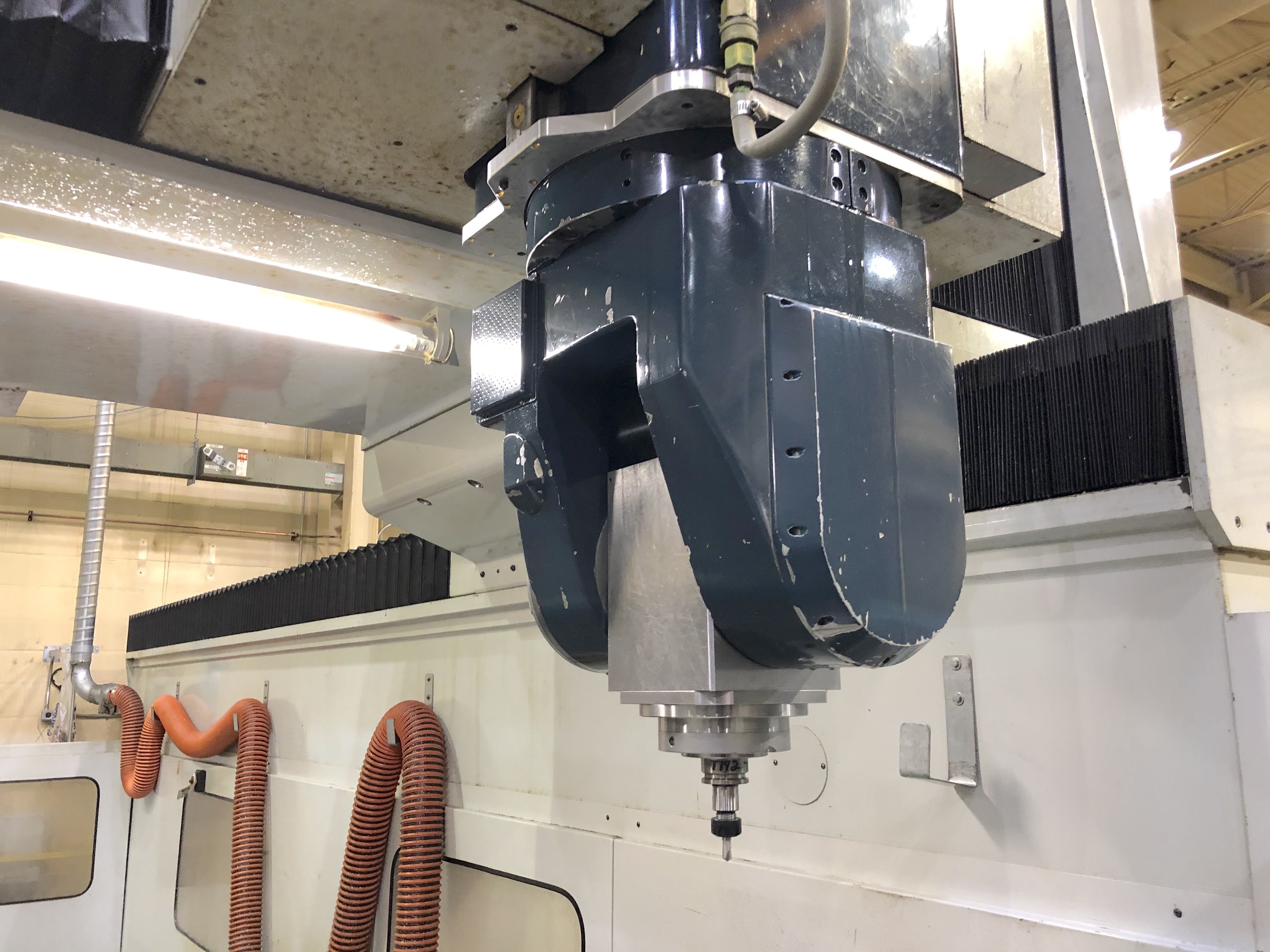

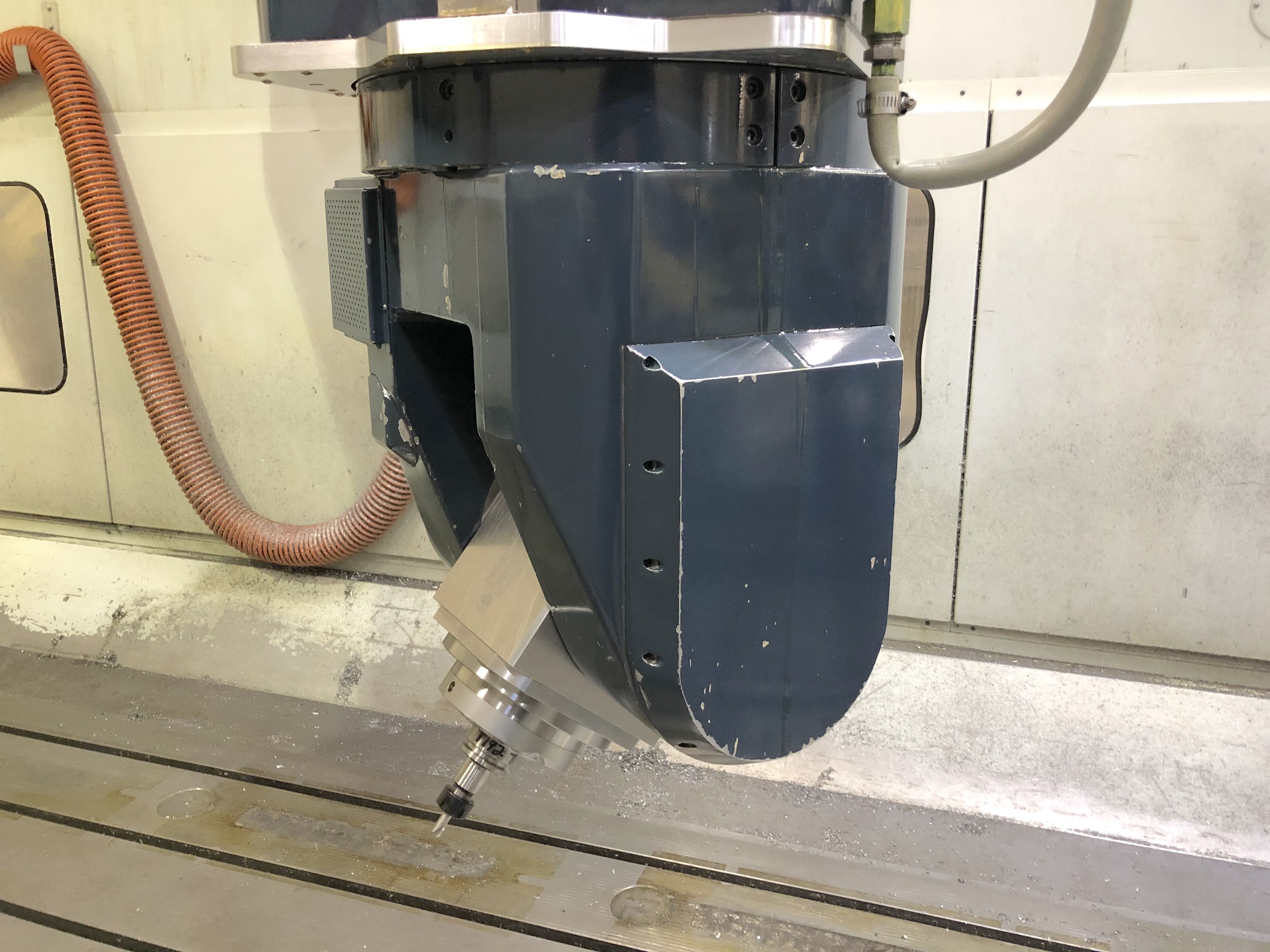

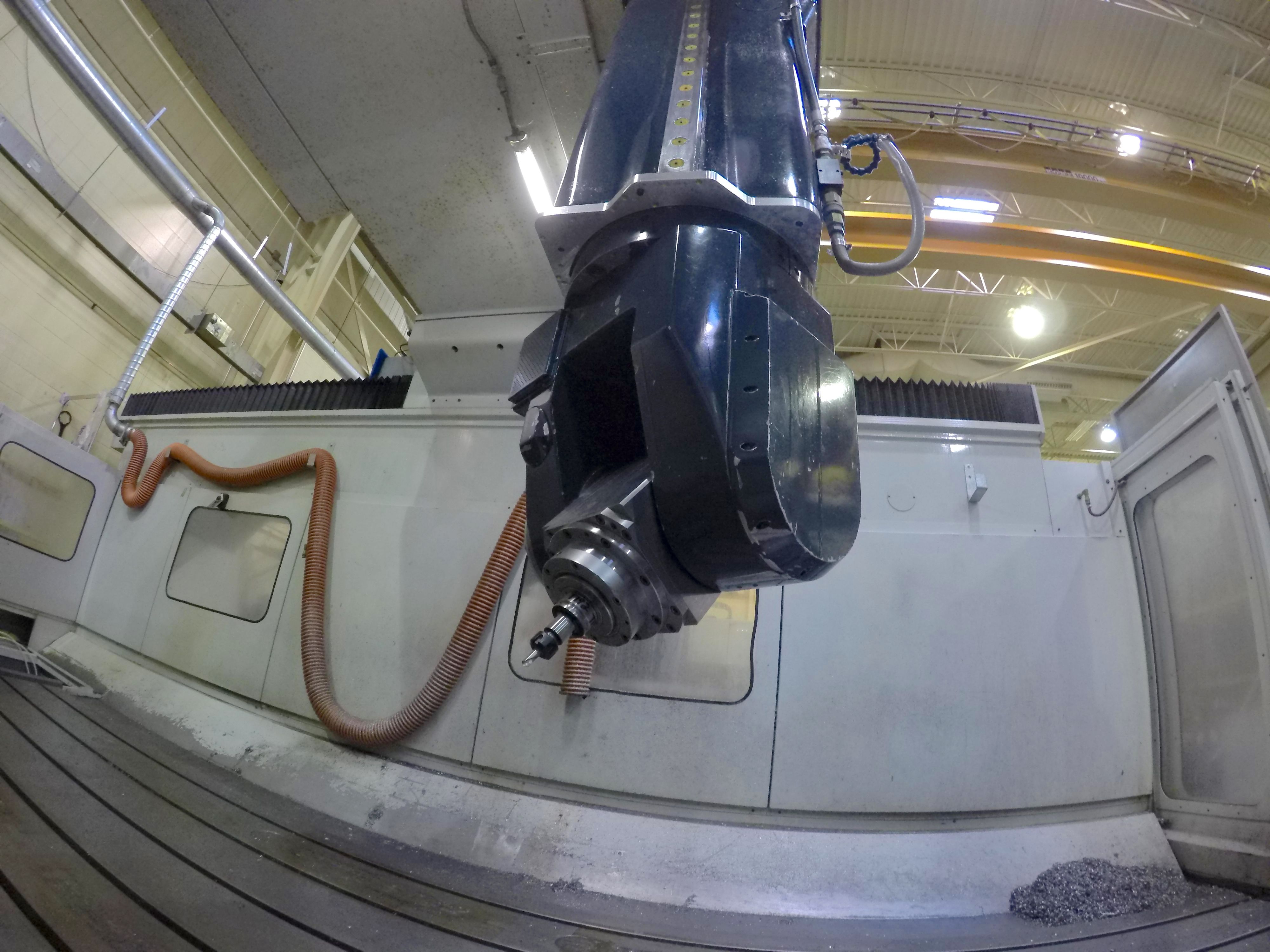

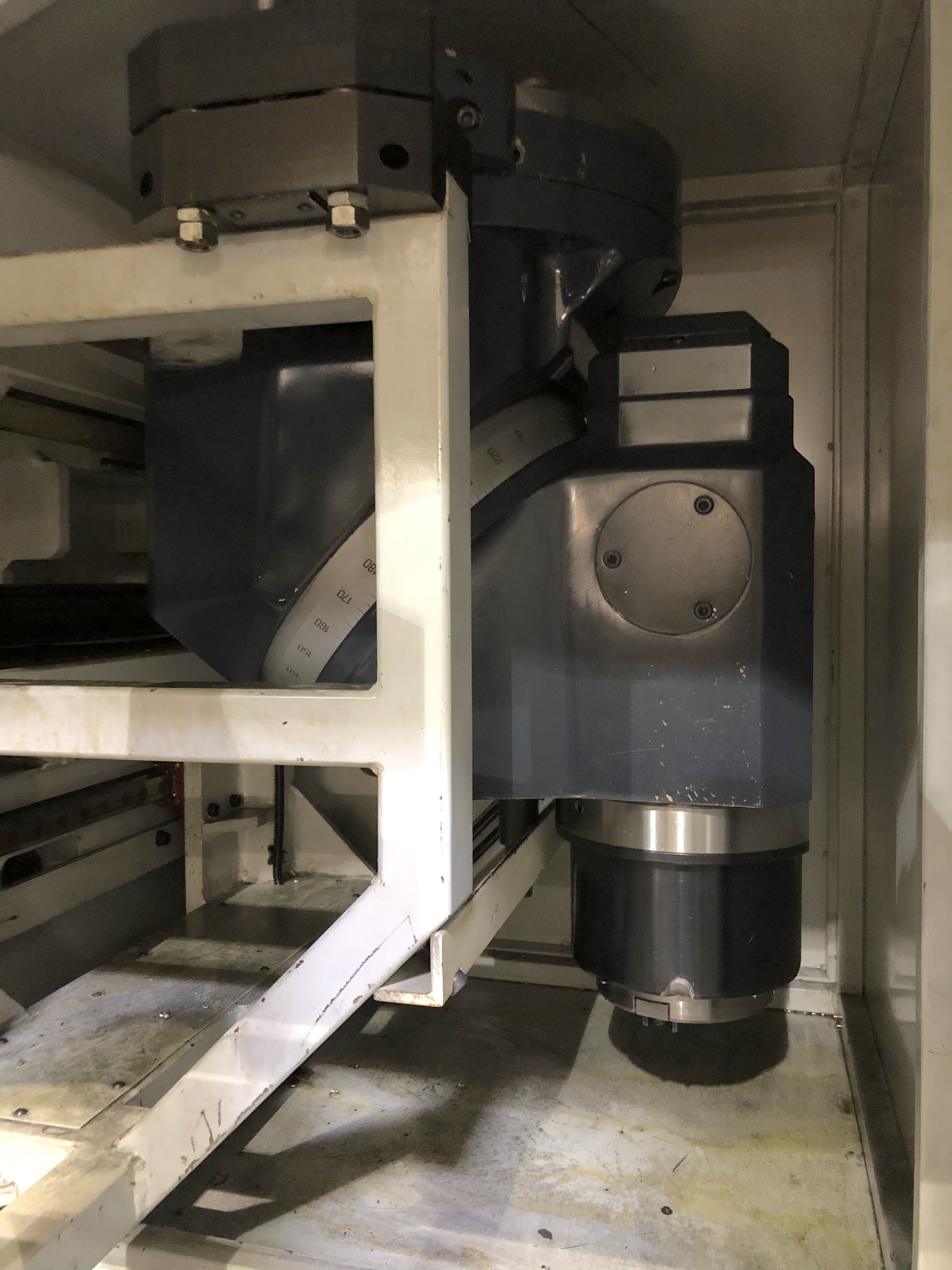

SPINDELSTOCK 1
Typ
TWE16
Spindelaufnahme
HSK63
Achse A
+/-105 - resolution 0,001 °
Achse C
+/-360° - resolution 0,001 °
Max. Geschwindigkeit
6000-16000 Rpm
Max. Leistung
16 Kw
SPINDELSTOCK 2
Lieferbar auf Anfrage
Nein
Achse A
144x2,5 °
Achse C
continuo 360.000x0,001 °
Max. Geschwindigkeit
6000 Rpm
Max. Leistung
22 Kw
SPINDEL
Leistung der Spindel
30/52 Kw
Drehgeschwindigkeit
8000 Rpm
Drehmoment
190 Nm
Aufnahme
ISO50
EXTRA
Gebrauchs- und Wartungsanleitungen
Ja
CE-Kennzeichnung
Ja
Werkzeugvoreinstellung
Renishaw
Raumbedarf der Maschine
5440x6730x5305 mm214,17x264,96x208,86 in
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
