Kategorie
Fräsmachinen
Typ
mobile Säule
Marke
Modell
AREA M80
Kapazität
8000x3000x1250 mm314,96x118,11x49,21 in

Technische Daten

Metrisch Imperial
ARBEITSBEREICH
Längs (X)
8000 mm314,96 in
Vertikal (Y)
3000 mm118,11 in
Quer RAM (Z)
1250 mm49,21 in

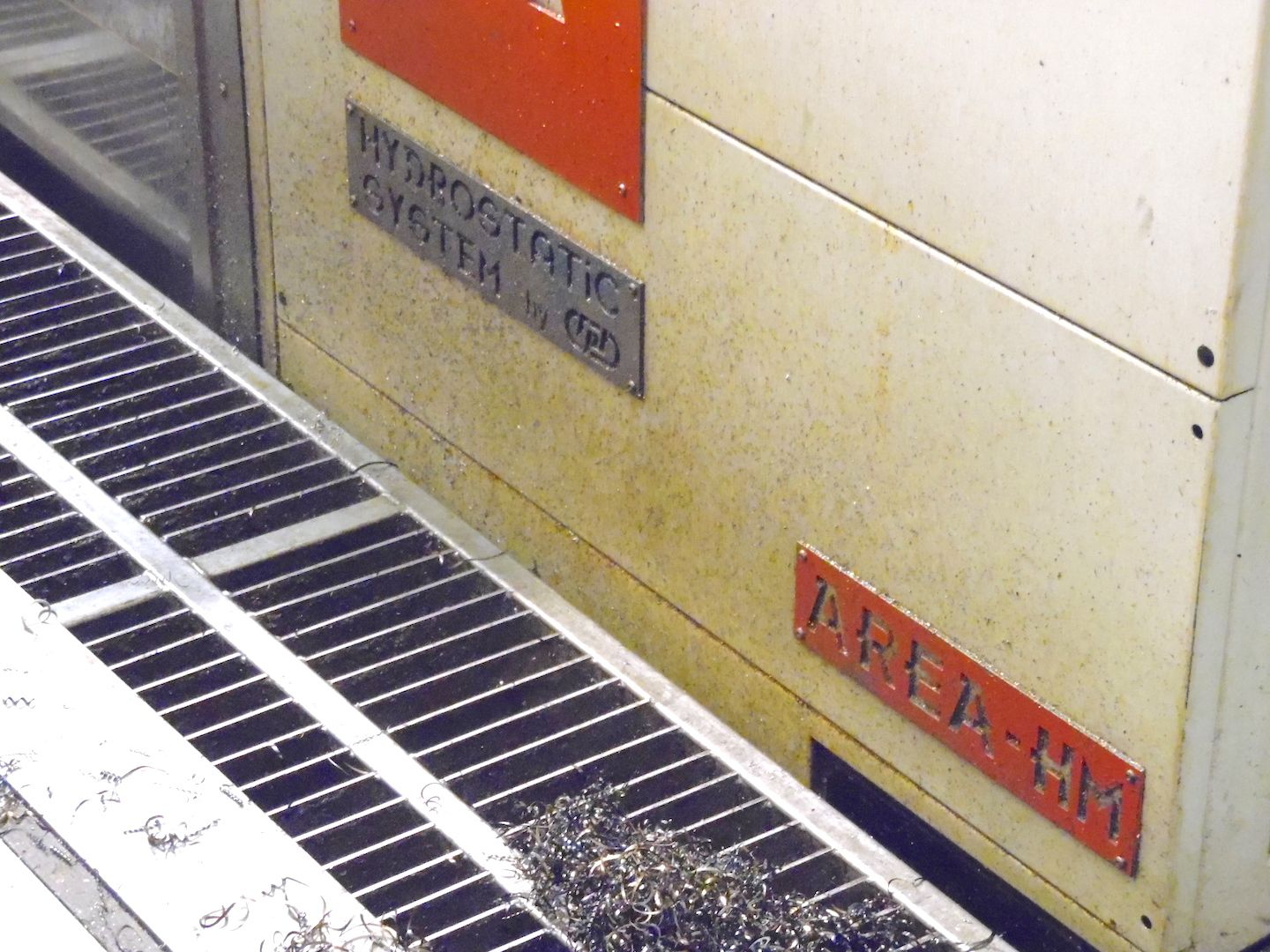

Achsenhalterung
Idrostatico

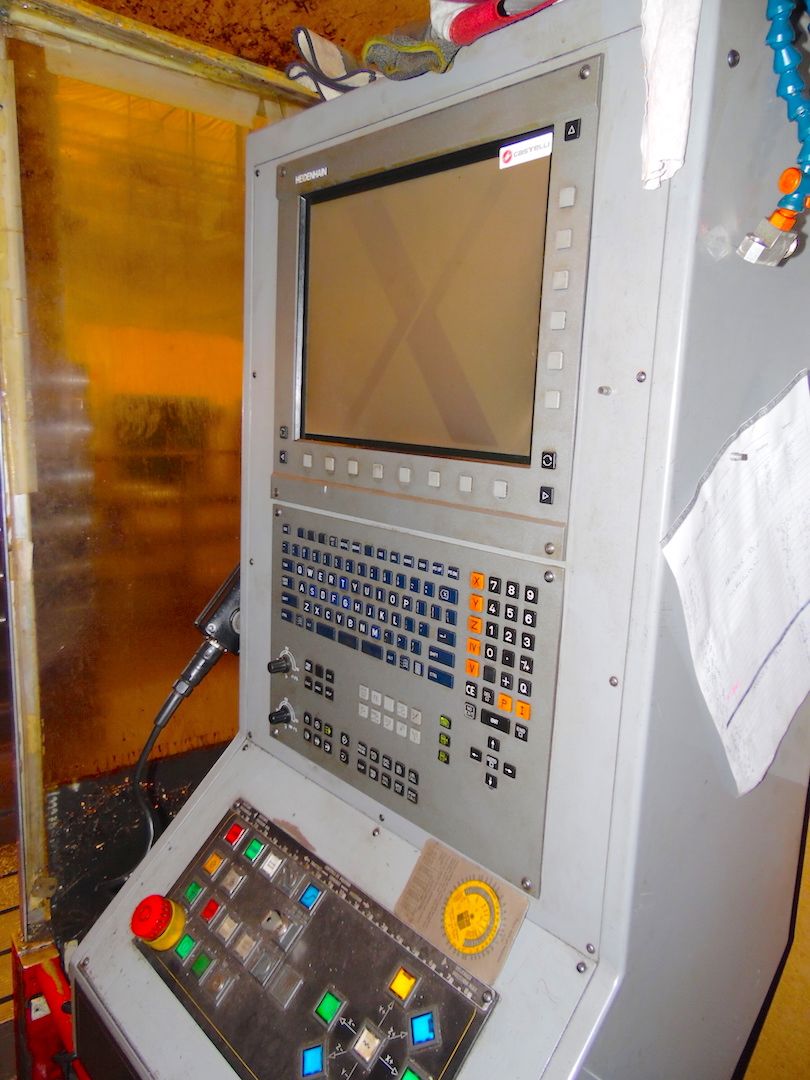

CNC
CNC
Heidenhain iTNC530 + HR410
Antriebe
SIEMENS
Messsystem
Righe ottiche Heidenhain
SPINDEL
Leistung der Spindel
46/37 Kw
Drehgeschwindigkeit
5000 Rpm
Drehmoment
1691-2045 Nm
Aufnahme
ISO50
Querschnitt RAM
500x430 mm19,69x16,93 in
VORSCHüBE
Schnell X
25 m/min984,25 ipm
Schnell Y
25 m/min984,25 ipm
Schnell Z
25 m/min984,25 ipm

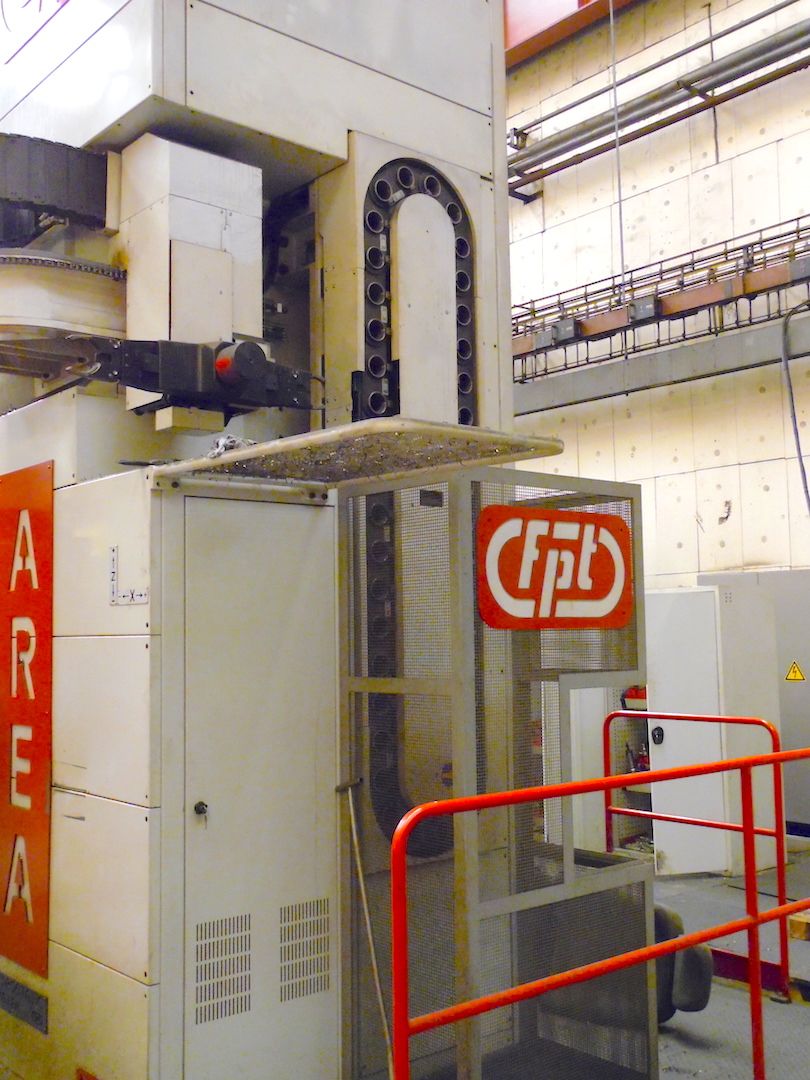

ATC
Plätze
40
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
230 mm9,06 in
Max. Länge Werkzeug
400 mm15,75 in
Werkzeugaufnahme
ISO50

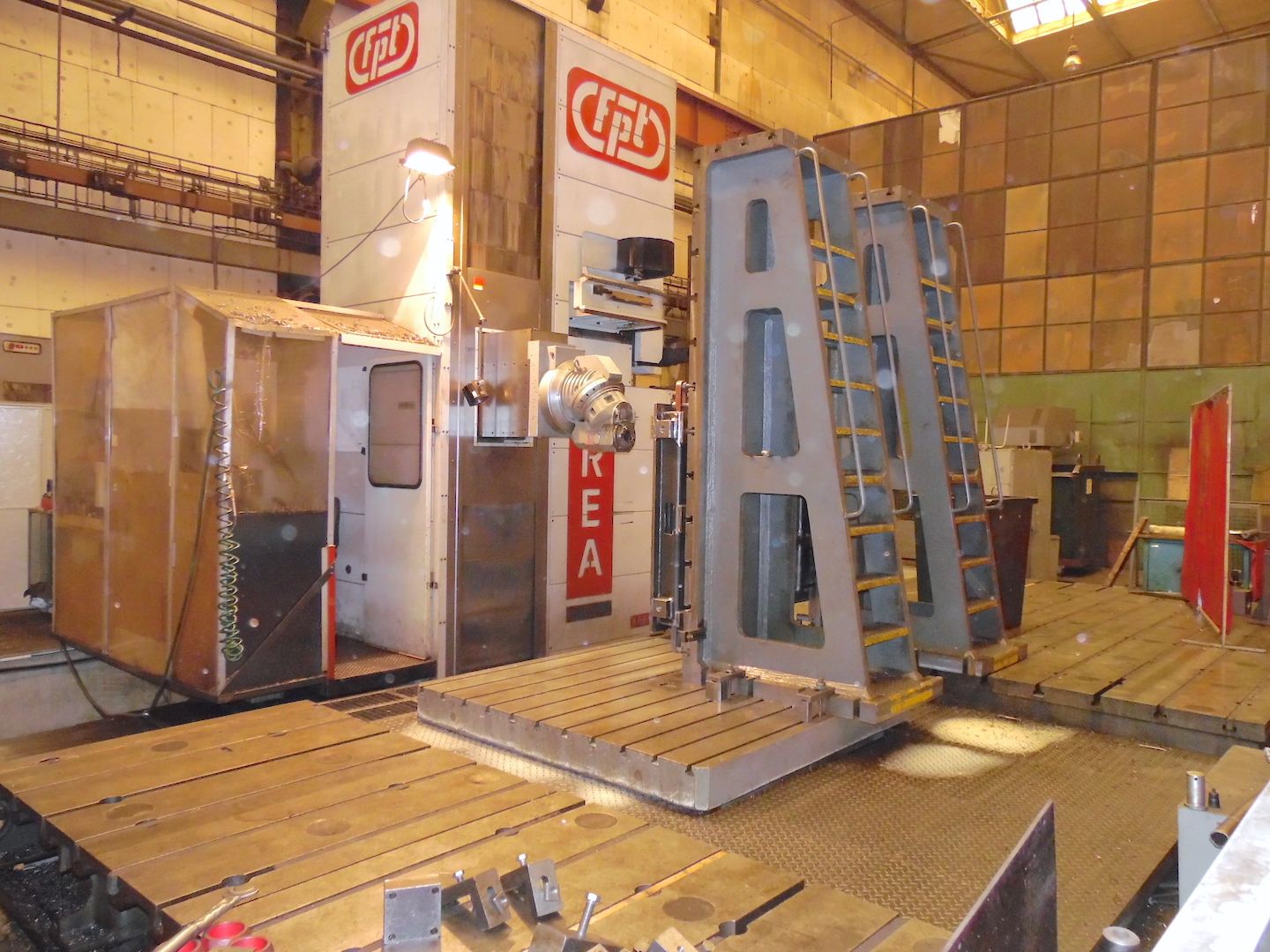

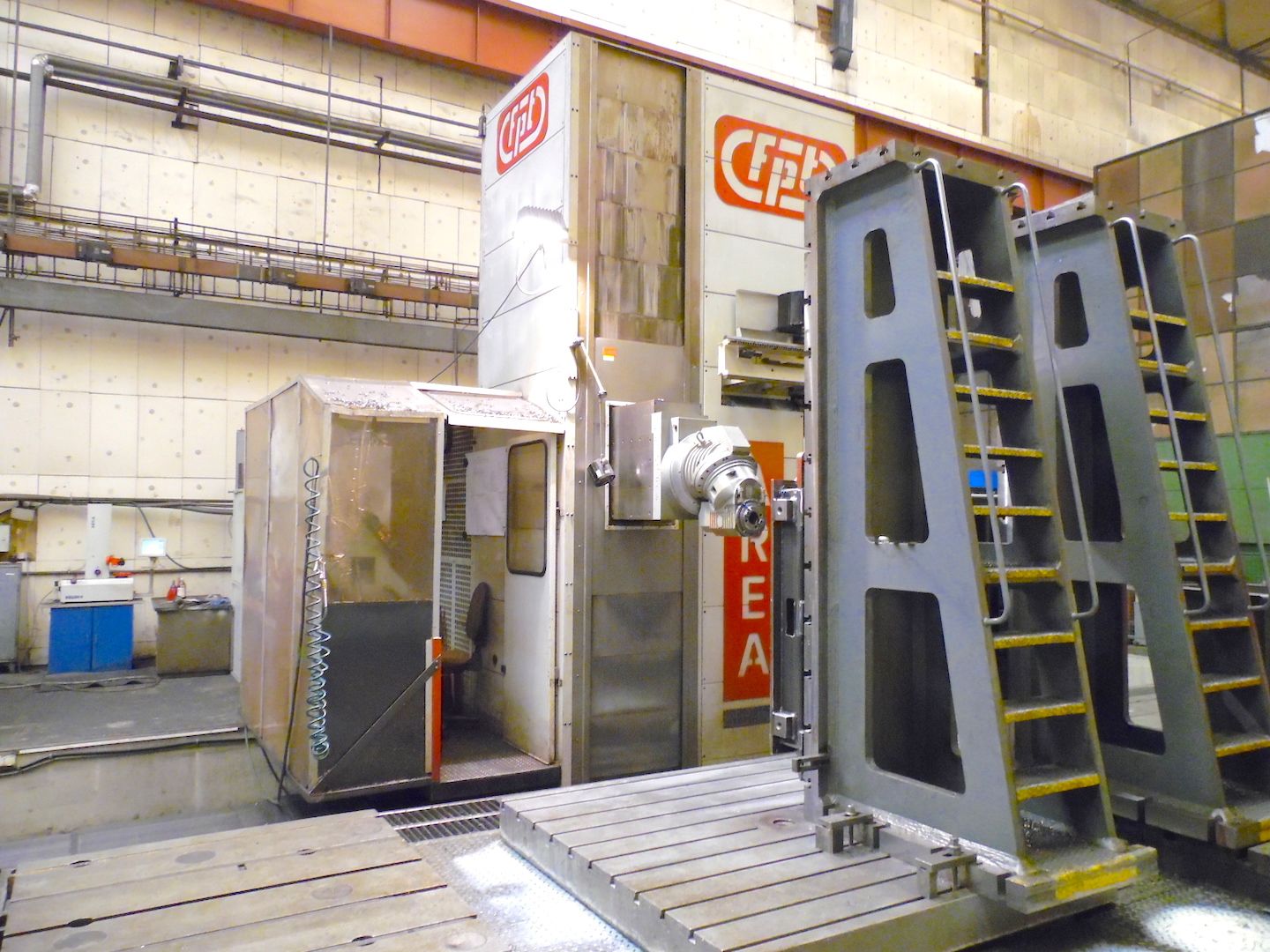

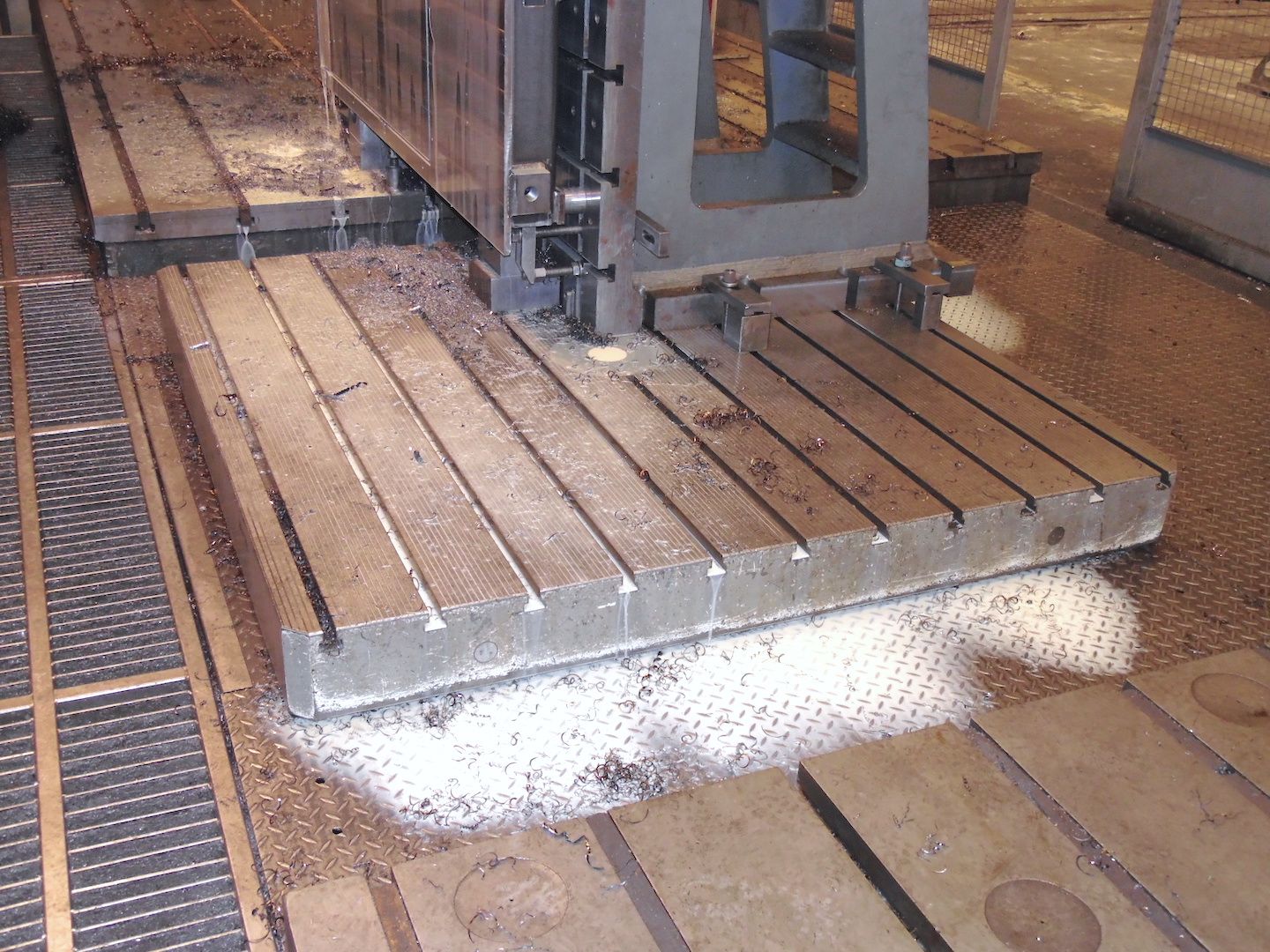

TISCH 1
Fläche
2000x2000 mm78,74x78,74 in
Auflösung (Achse B)
360.000x0,001 °
Kapazität
15.000 Kg
Anmerkungen
FPT TRF15

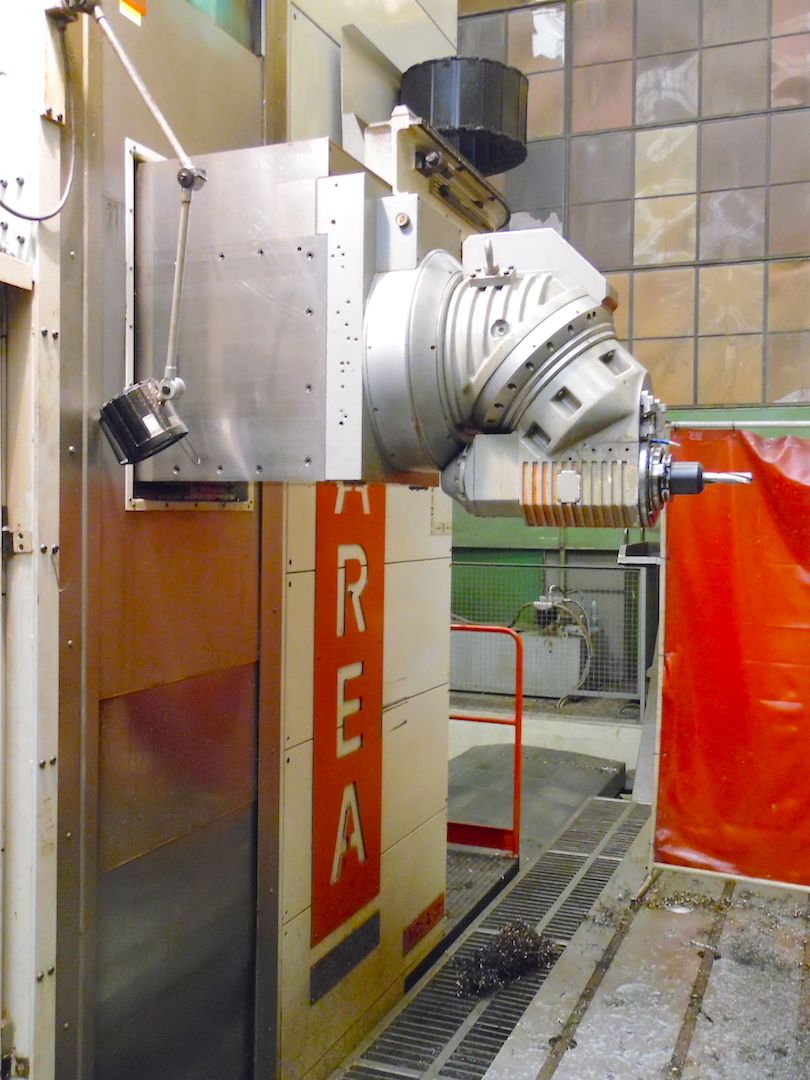

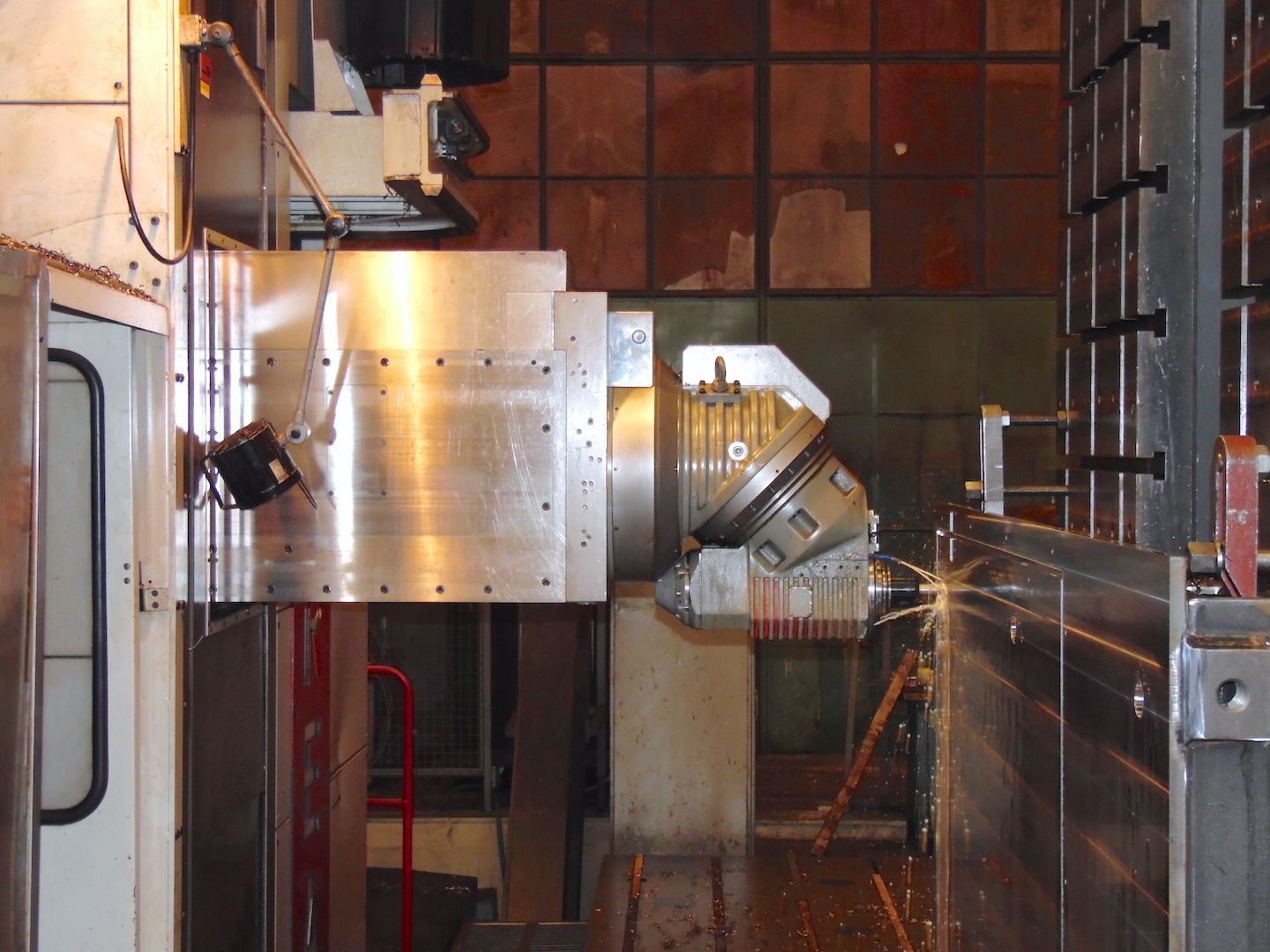

SPINDELSTOCK 1
Typ
FPT TUPC
Spindelaufnahme
ISO50
Achse A
360.000x0,001 °
Achse C
360.000x0,001 °
Max. Drehmoment
1210 Nm
Max. Geschwindigkeit
5000 Rpm
Max. Leistung
46/37 Kw
Kühlmittel
interno 20 Bar
SPINDELSTOCK 2
Max. Geschwindigkeit
5000 Rpm
Max. Leistung
46 Kw

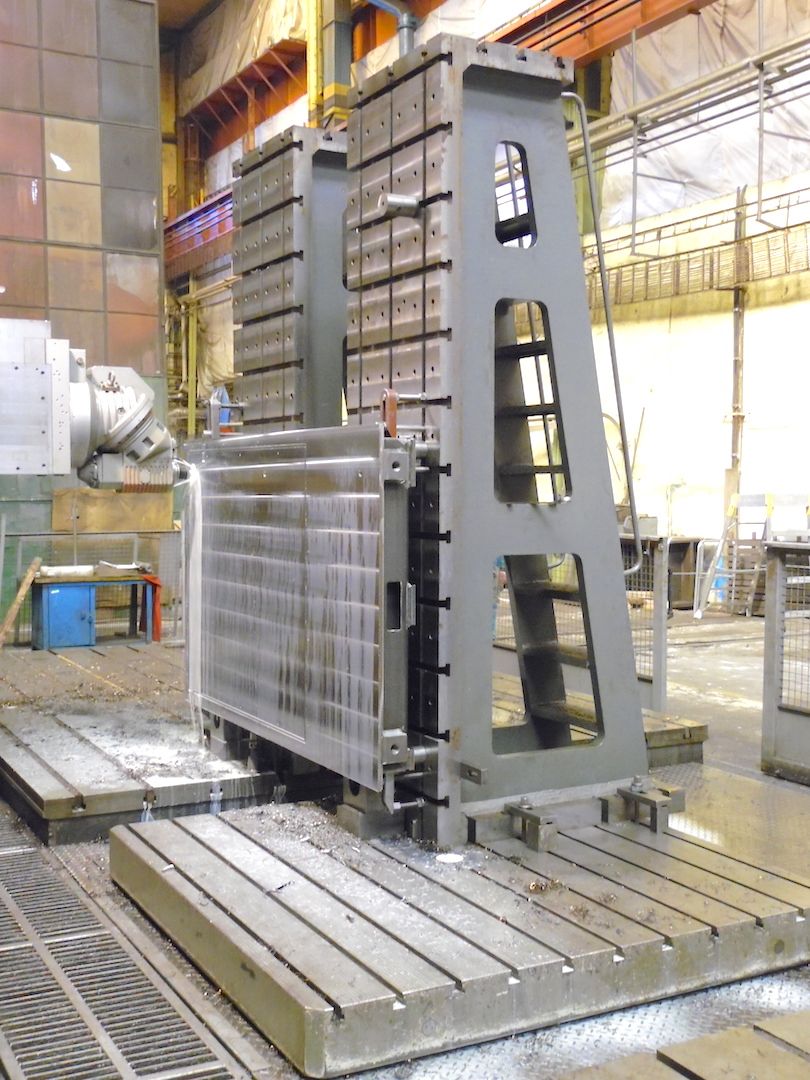

BEFESTIGUNGSEBENE
Menge
2
Größe (LxBxH)
4900x3750 + 1400x3750 mm192,91x147,64 + 55,12x147,64 in

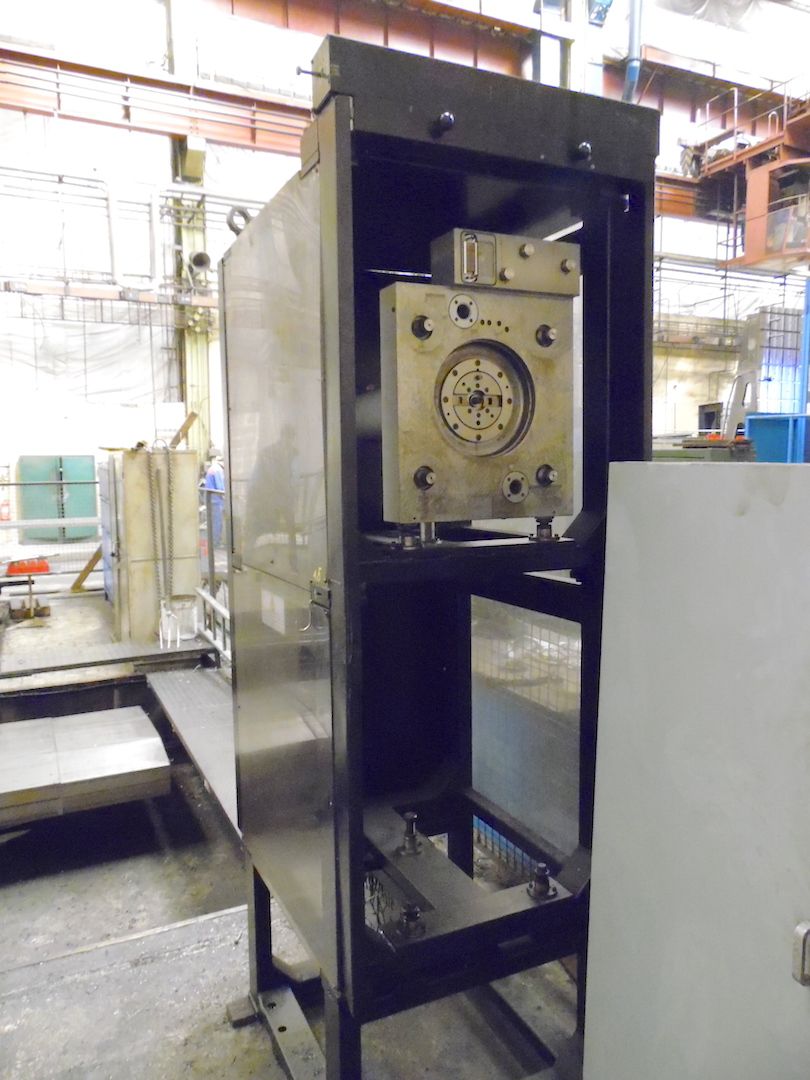

AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
2
EXTRA
Hochdruck
20bar
Kühlung
Si
Späneförderer
Si
Gebrauchs- und Wartungsanleitungen
Ja
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Raumbedarf der Maschine
14000x7655(con piani profondi 3750mm)x5389 mm551,18x301,38(con piani profondi 147,64mm)x212,16 in
Mitgeliefertes Zubehör
testa FPT TUPCG5, prolunga SELS6 600mm, 1 piano 1400x3750, 1 piano 4900x3750
