Kategorie
Fräsmachinen
Typ
mobile Säule
Marke
Modell

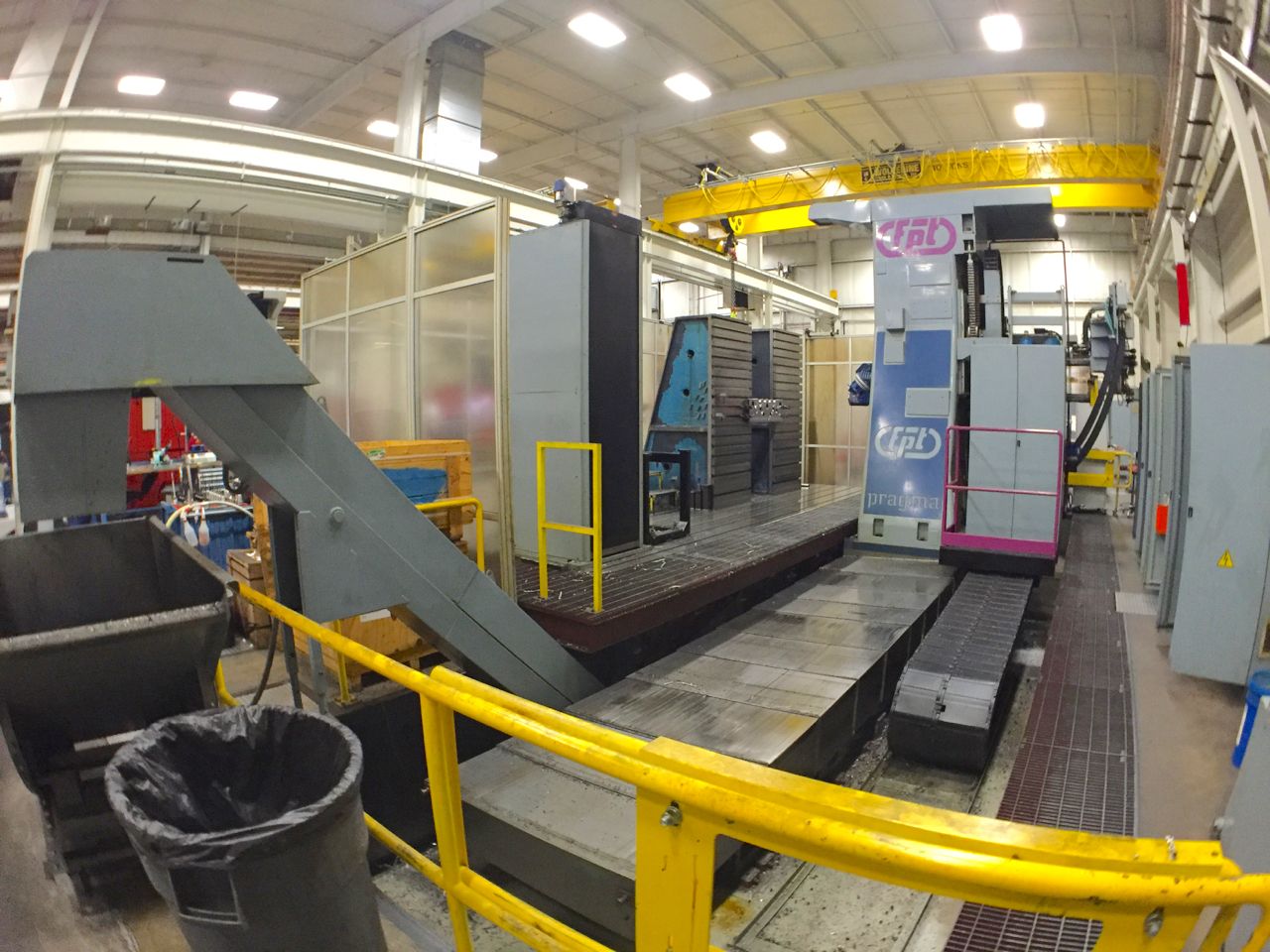

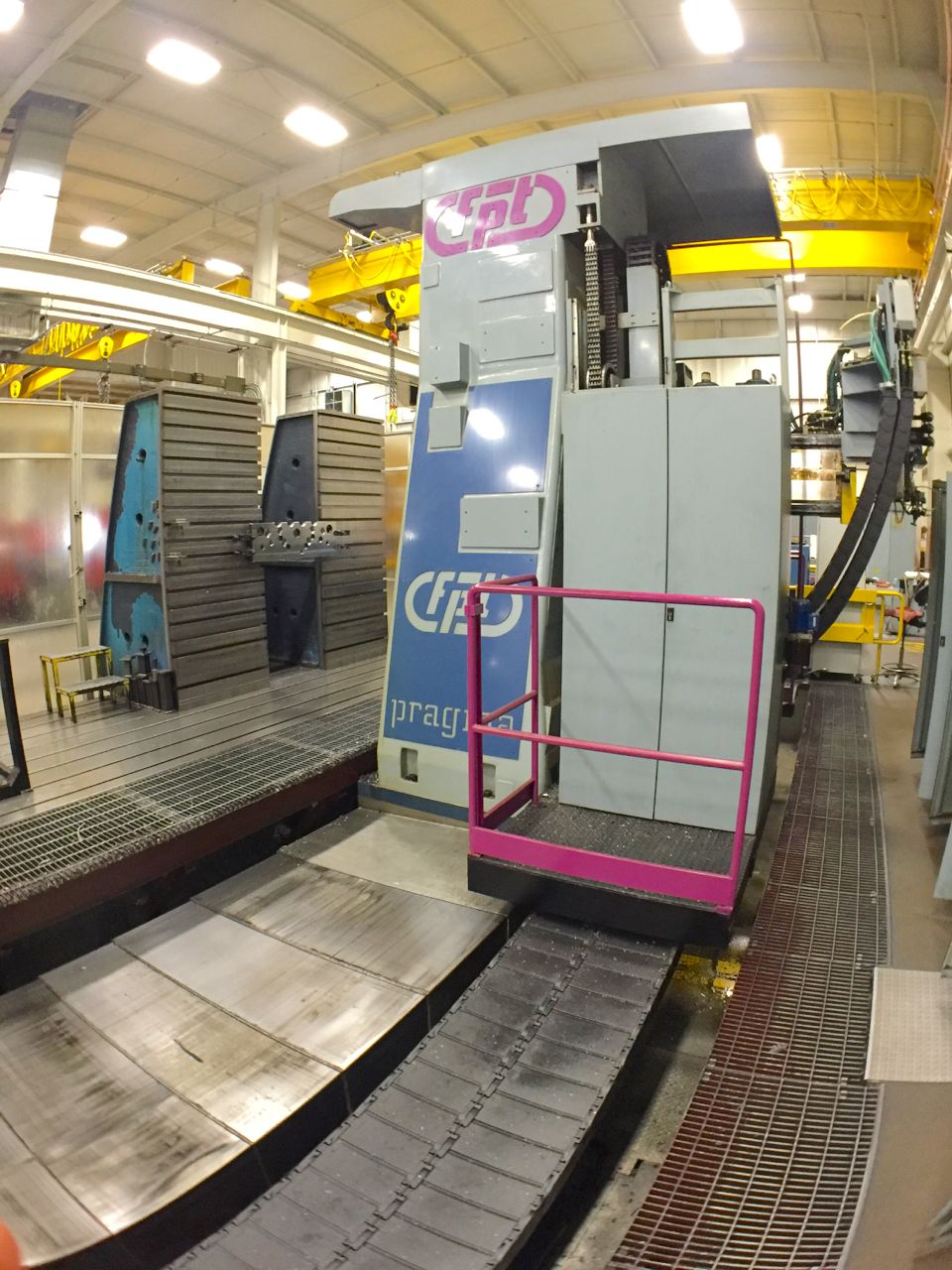

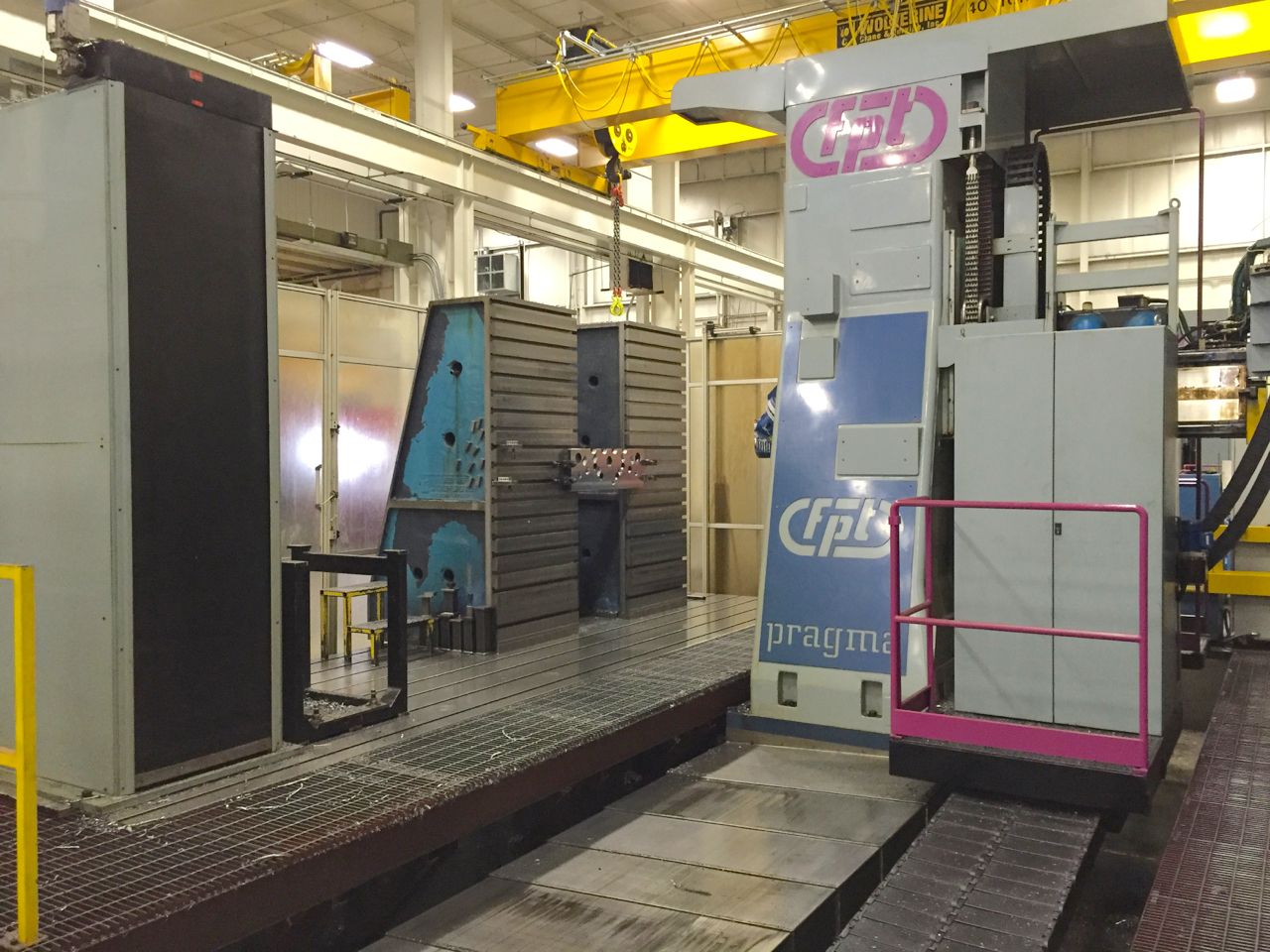

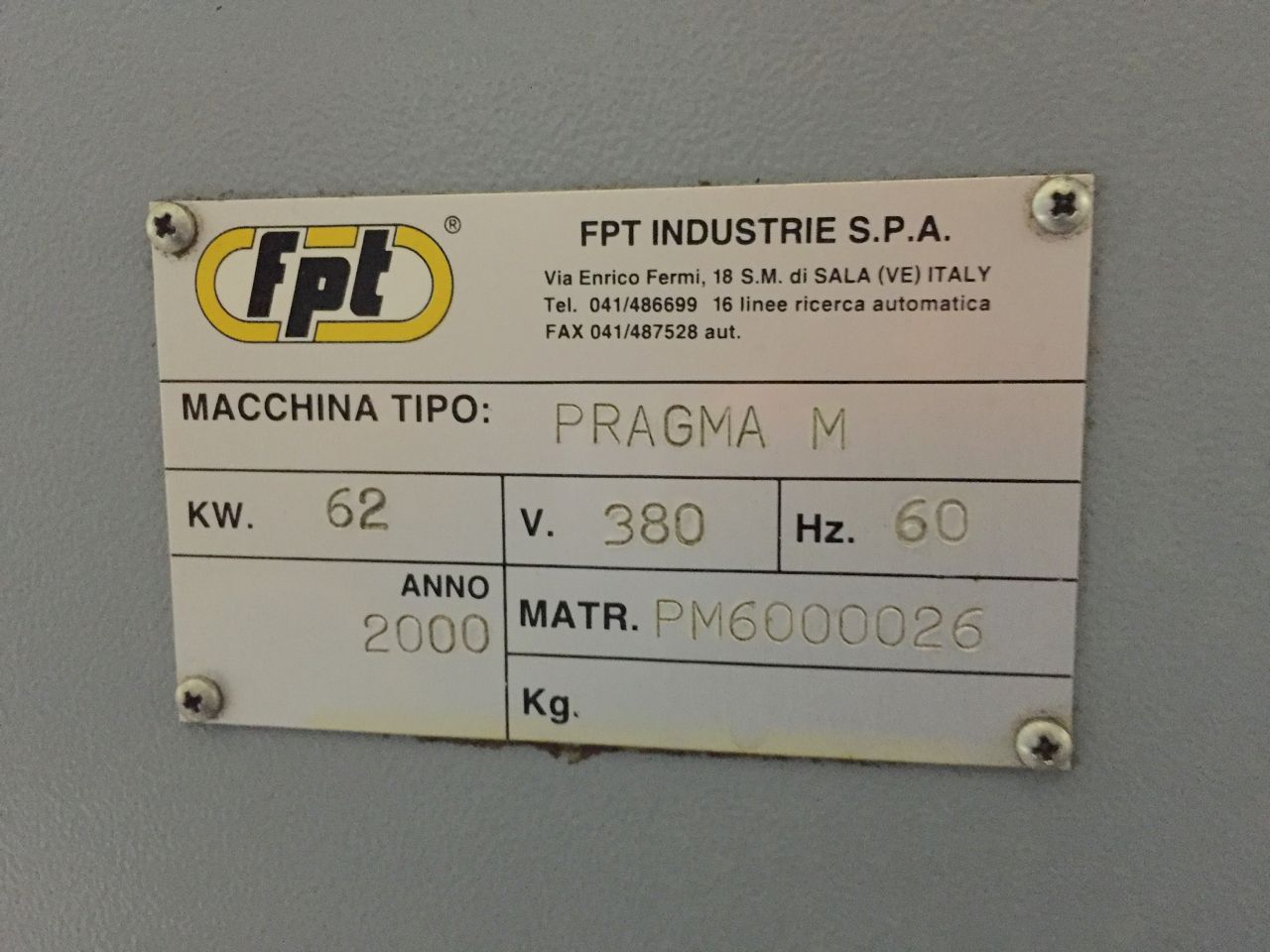

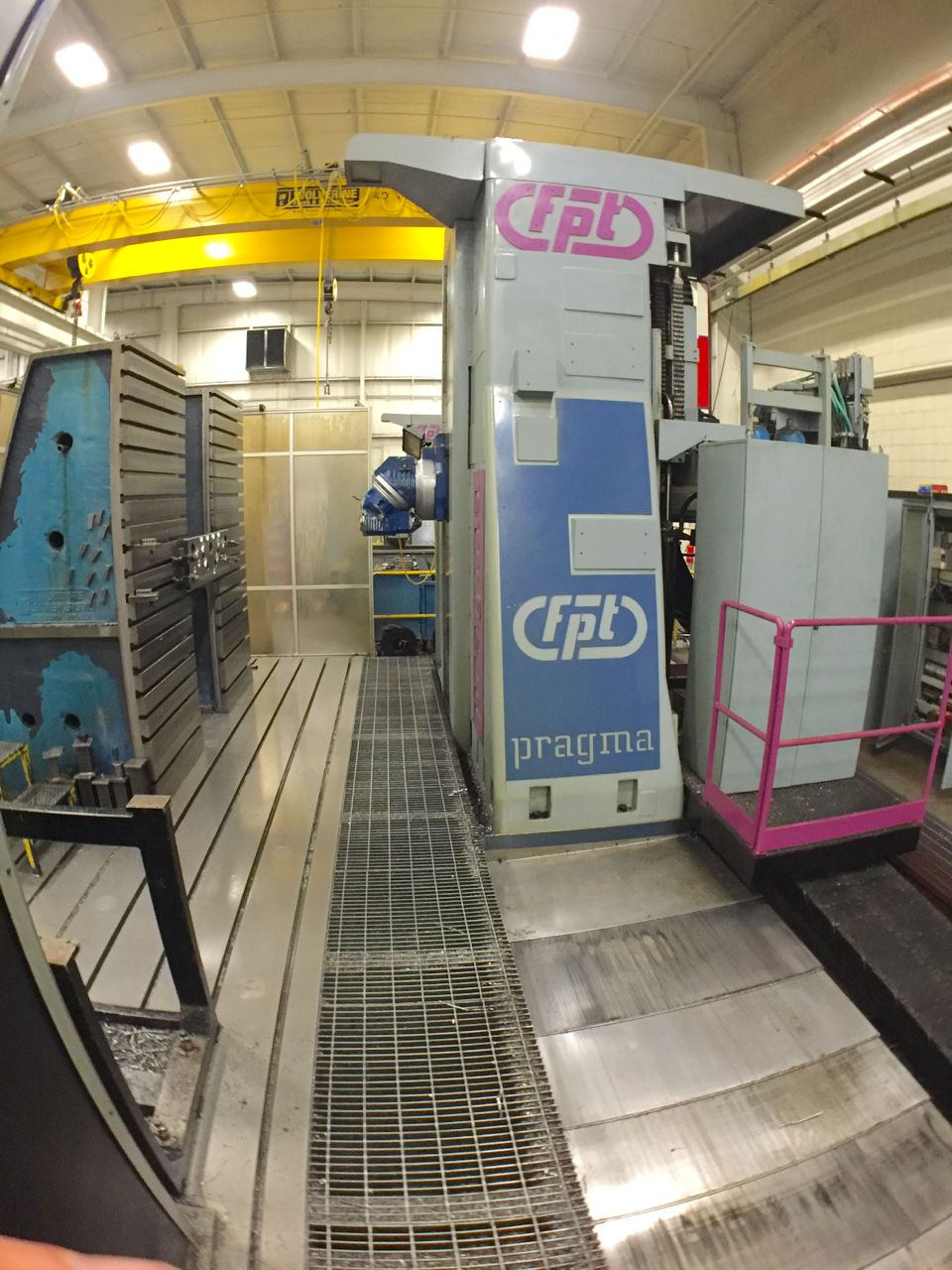

PRAGMA M60
Kapazität
6000x2000x1200 mm236,22x78,74x47,24 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
6000 mm236,22 in
Vertikal (Y)
2000 mm78,74 in
Quer RAM (Z)
1200 mm47,24 in
Achsenhalterung
guide lineari
SPINDEL
Leistung der Spindel
24/27,5 Kw
Umschaltung
0-235 / 235-5000
Drehgeschwindigkeit
0-5000 Rpm
Drehmoment
1120 Nm
Aufnahme
ISO50
Querschnitt RAM
450x530 mm17,72x20,87 in
VORSCHüBE
Schnell X
30 m/min1.181,10 ipm
Schnell Y
30 m/min1.181,10 ipm
Schnell Z
30 m/min1.181,10 ipm
X
15 m/min590,55 ipm
Y
15 m/min590,55 ipm
Z
15 m/min590,55 ipm
ATC
Plätze
24
Max. Durchm. Werkzeug
125 mm4,92 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
230 mm9,06 in
Max. Länge Werkzeug
400 mm15,75 in
Max. Gewicht Werkzeug
20 Kg
Werkzeugaufnahme
ISO50 / HSK63
Position
Pickup station

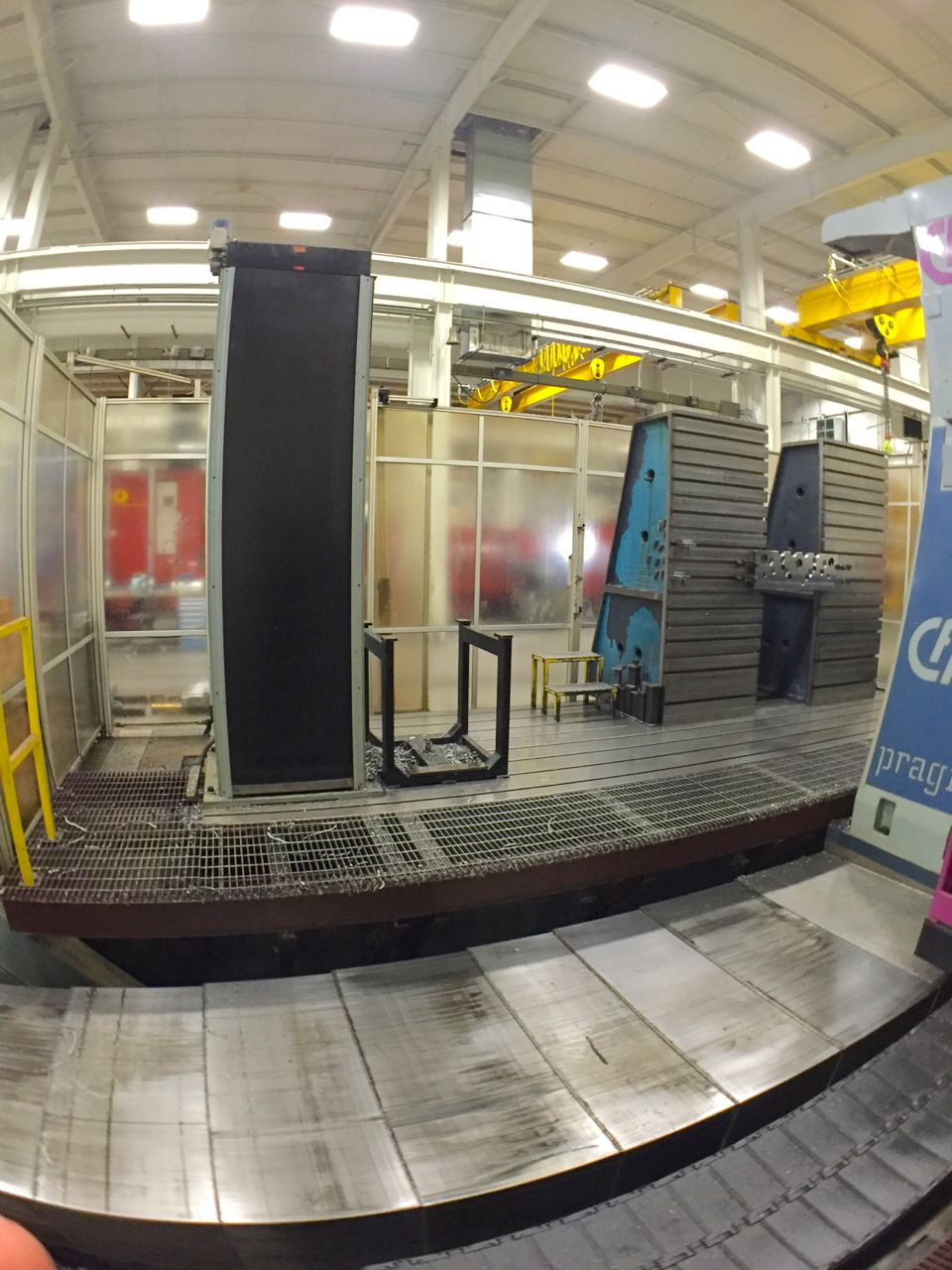

BEFESTIGUNGSEBENE
Größe (LxBxH)
7000x2000x300 mm275,59x78,74x11,81 in
Anzahl T-Nuten
8

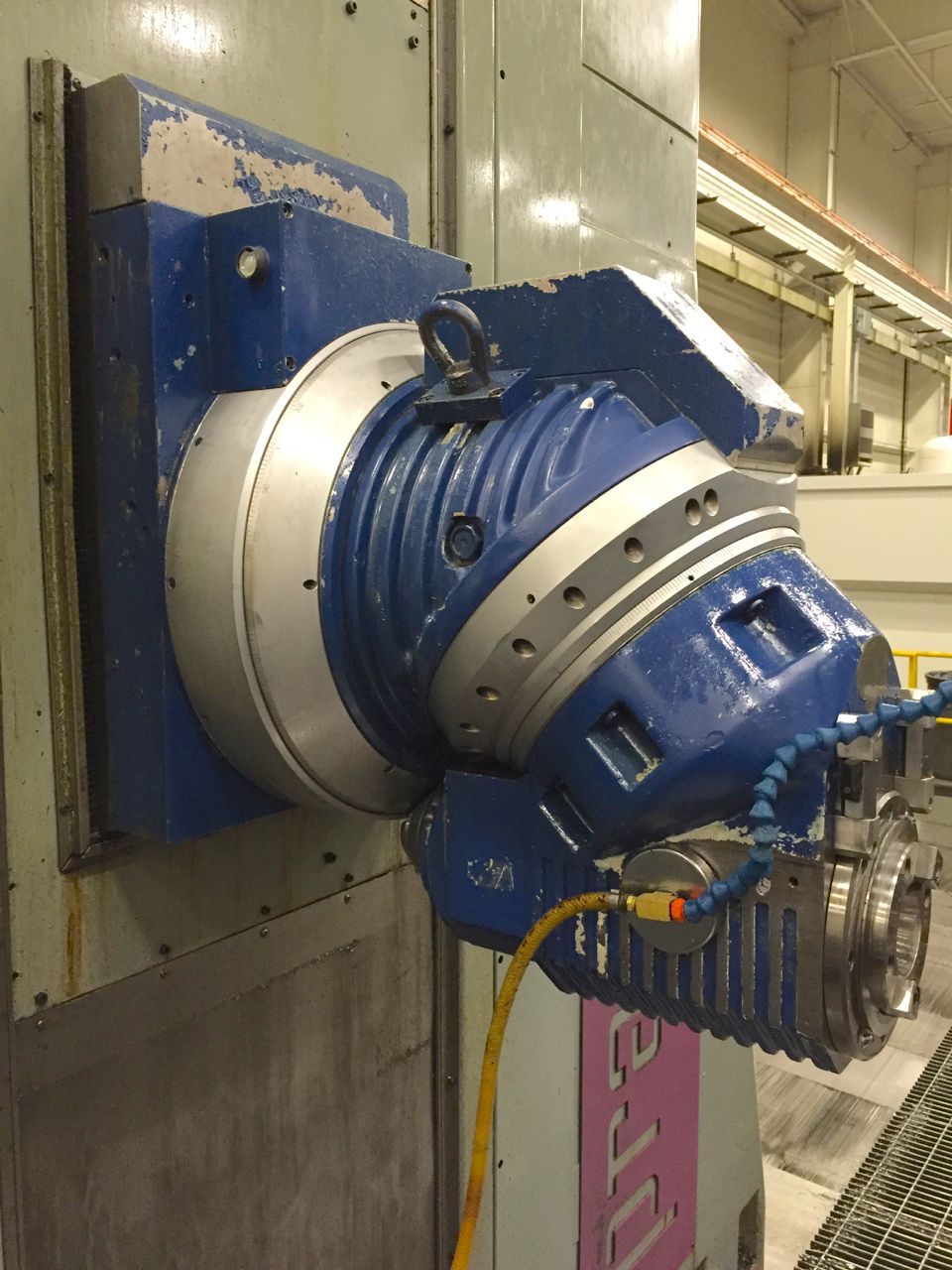

SPINDELSTOCK 1
Typ
FPT TUPCG5
Spindelaufnahme
ISO50
CNC
CNC

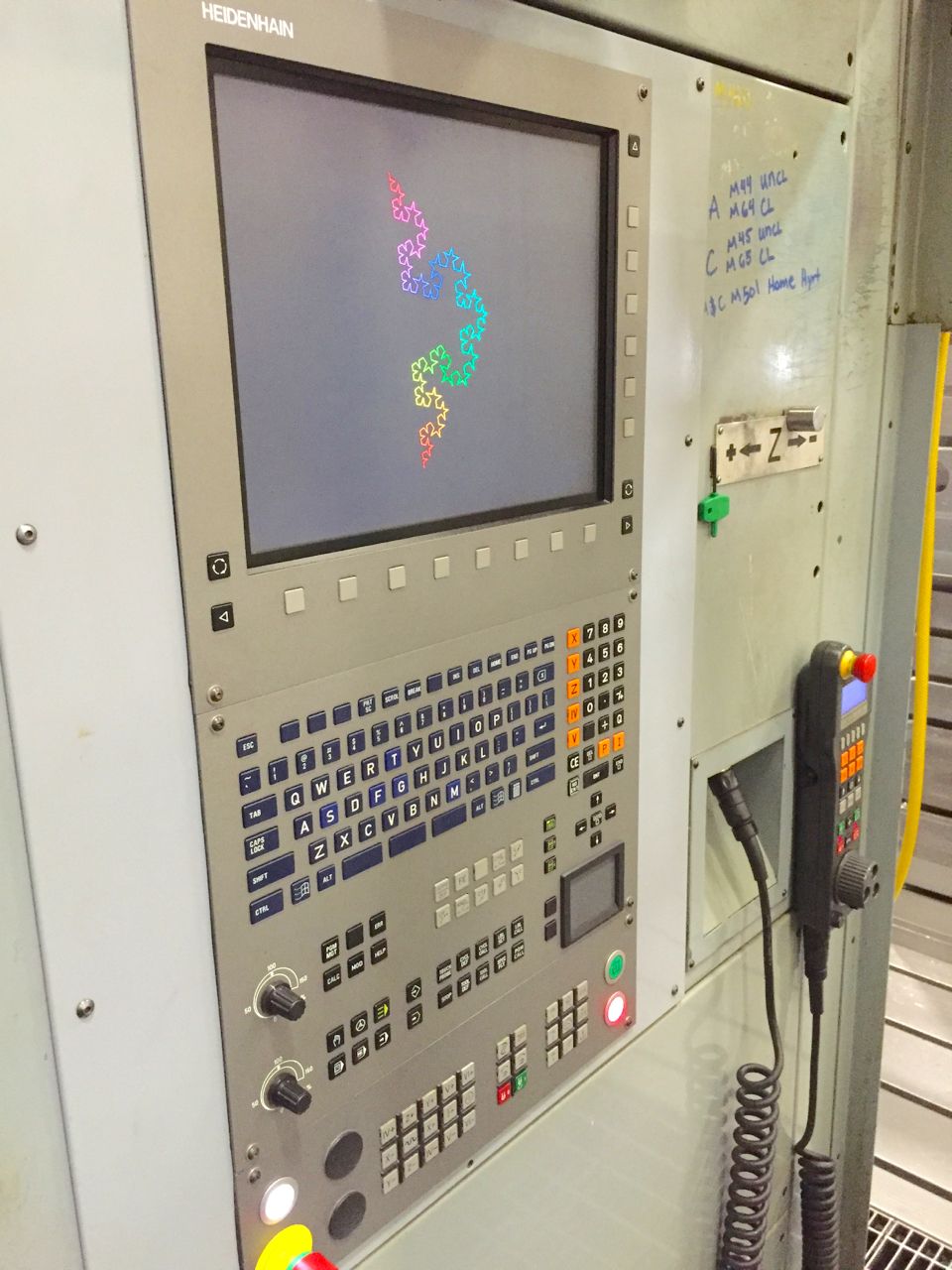

Heidenhain iTNC530
Messsystem
pressurized linear scale
Antriebe

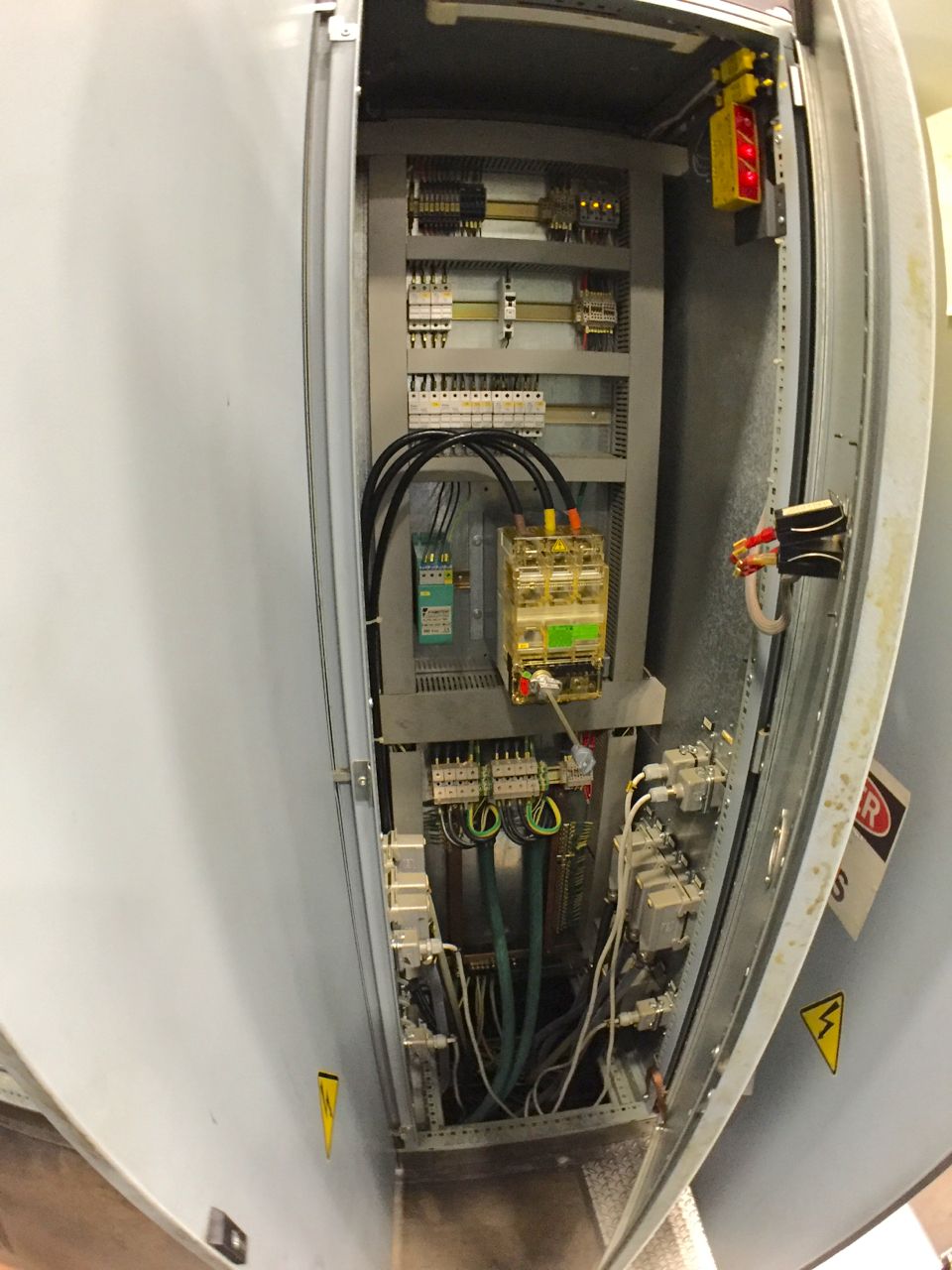

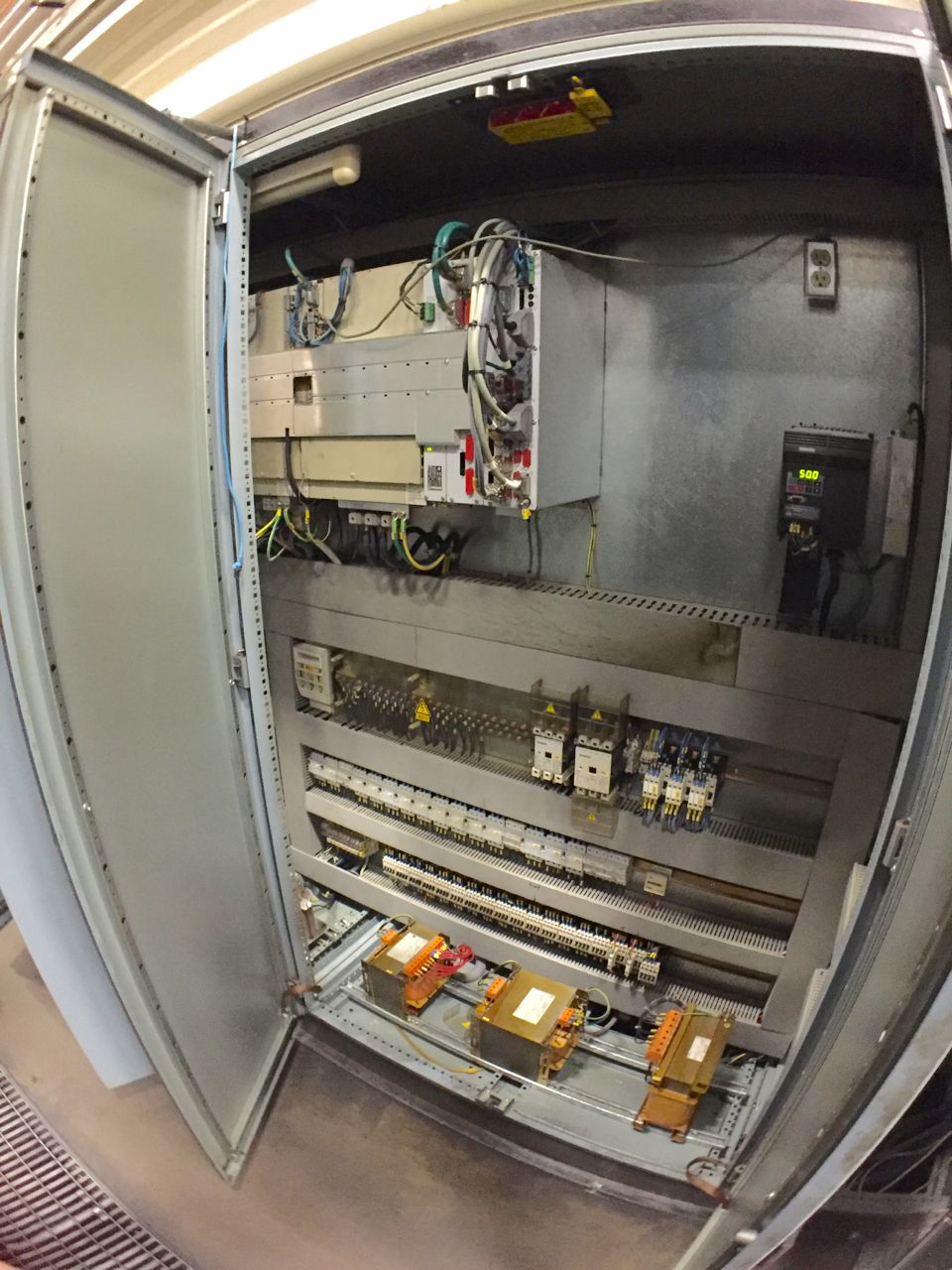

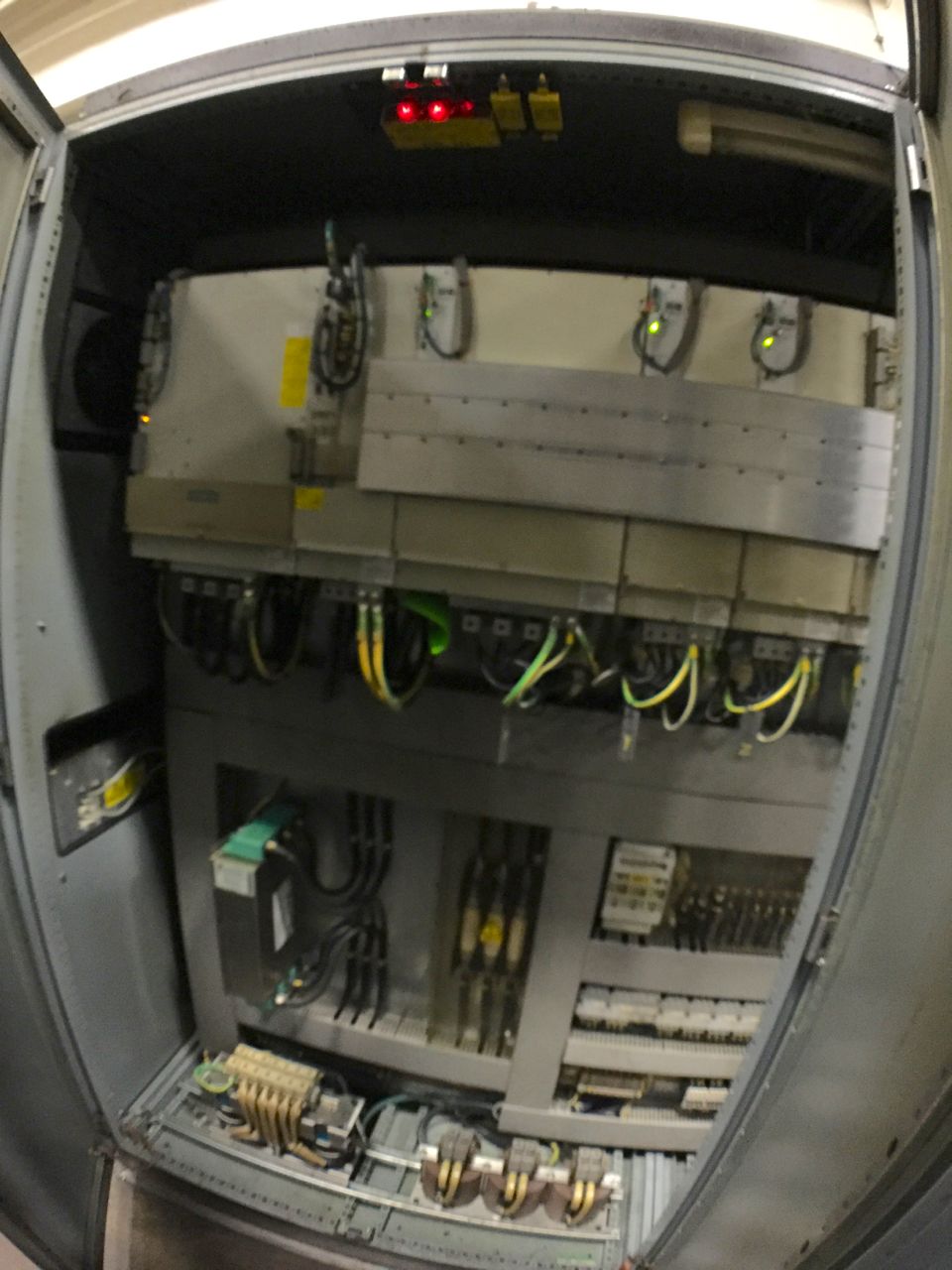

Siemens
Anmerkungen
connessione Ethernet

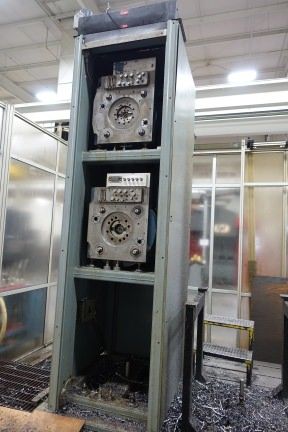

AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
3
SPINDELSTOCK 2
Lieferbar auf Anfrage
Nein
Achse A
144x2,5 °
Achse C
144x2,5 °
Max. Geschwindigkeit
22.000 Rpm
Max. Leistung
27.5 Kw
SPINDELSTOCK 3
Lieferbar auf Anfrage
Nein
Max. Drehmoment
1120 Nm
Max. Geschwindigkeit
5000 Rpm
Max. Leistung
27,5 Kw
EXTRA
Max. Installierte Leistung
62 Kw
Raumbedarf der Maschine
11200x8099x4230 (incl. piano stolle e protezioni perimetrali) mm440,94x318,86x166,54 (incl. piano stolle e protezioni perimetrali) in
Mitgeliefertes Zubehör
n.2 squadre 2500x1000x1200mm con cave a T, n.1 piano Stolle 7000x2000x300mm, numerosi utensili HSK63A e ISO50, pick-up station per 3 teste, pick-up station per ATC, connessione Ethernet per CNC, refrigerante interno al mandrino, volantino remotato, protezioni perimetrali complete con microinterruttore di sicurezza
Hochdruck
20Bar attraverso mandrino
Filtersystem
Vasca filtro a carta

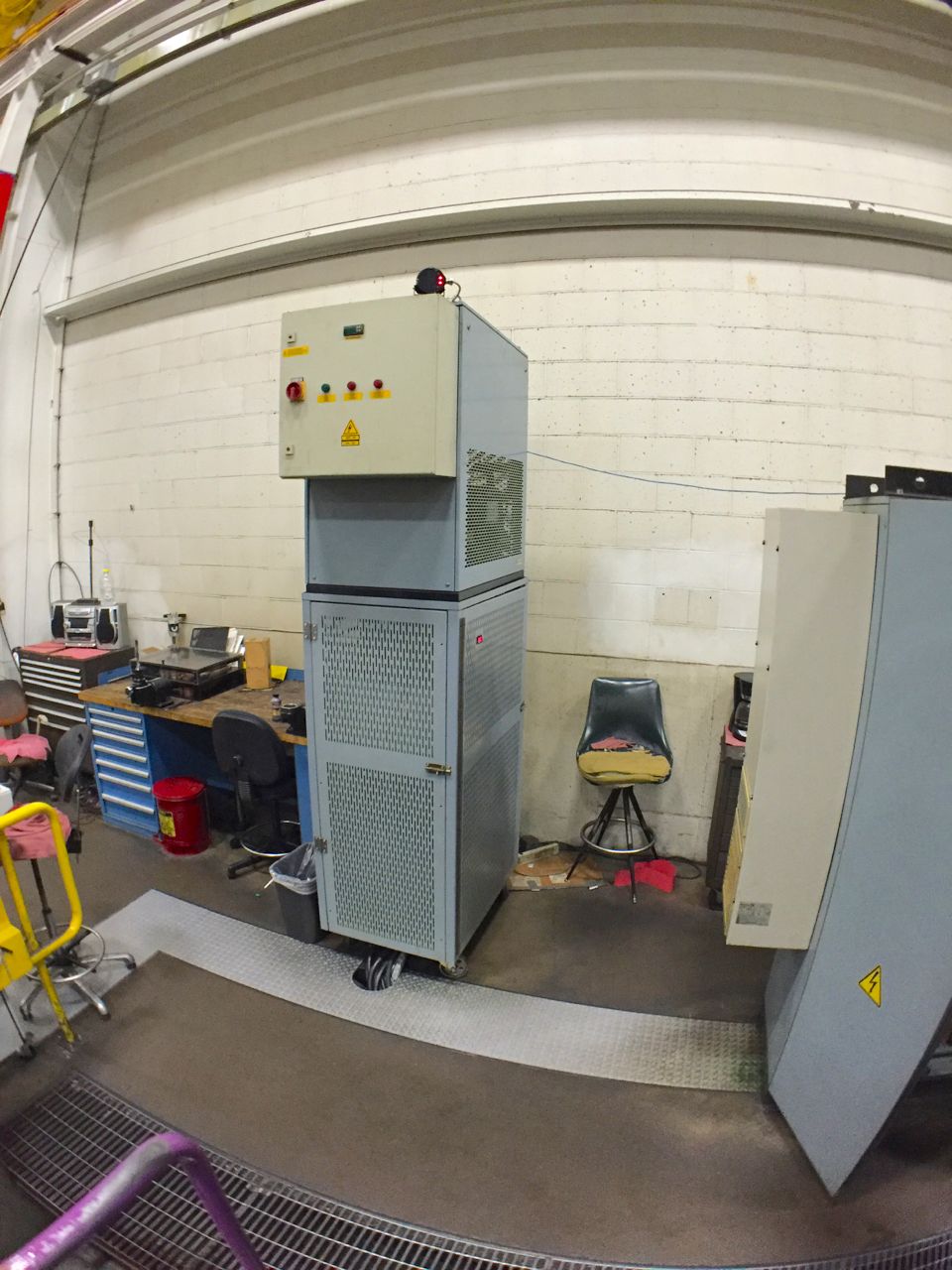

Kühlung
si
Gebrauchs- und Wartungsanleitungen
Ja

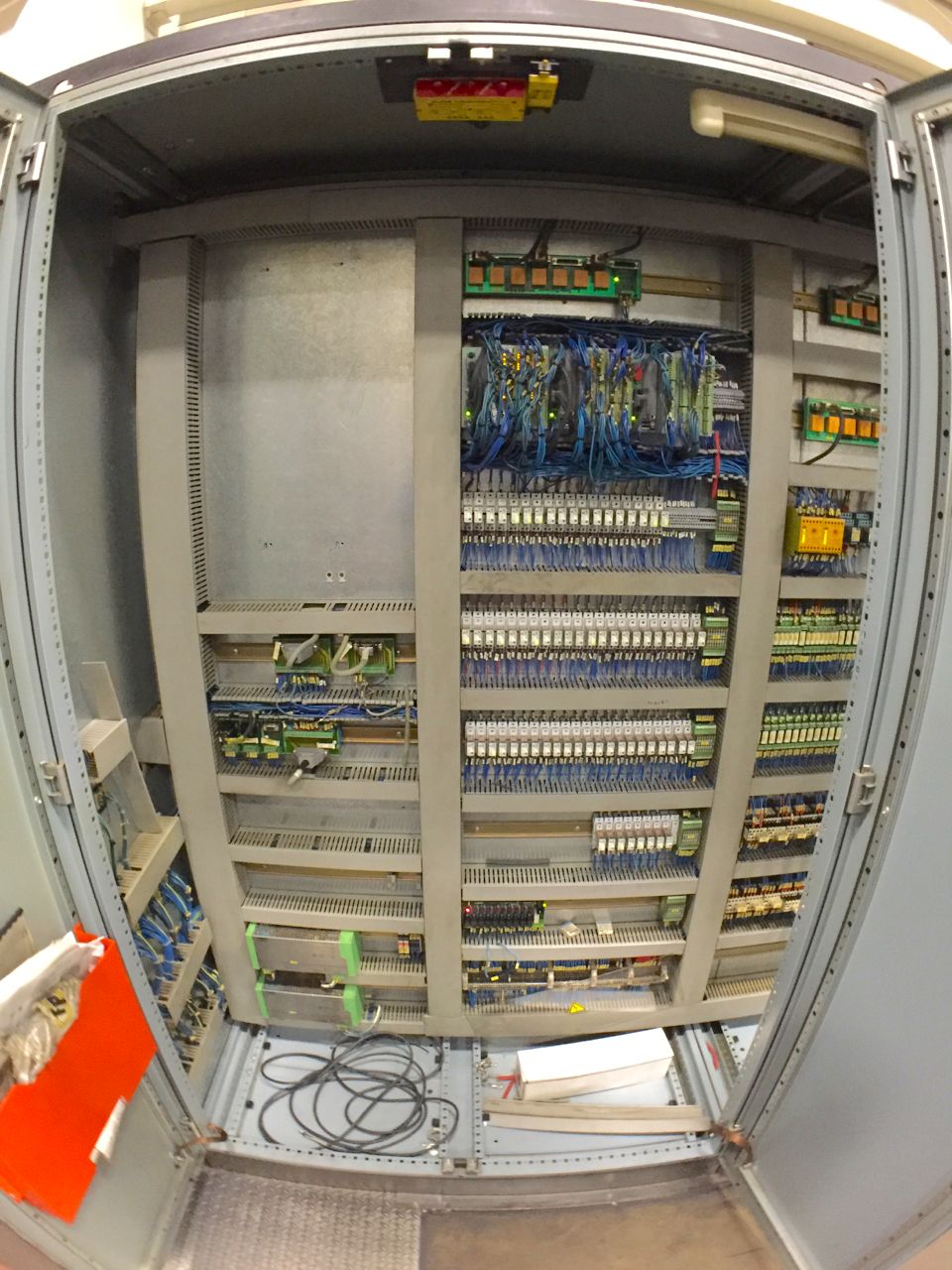

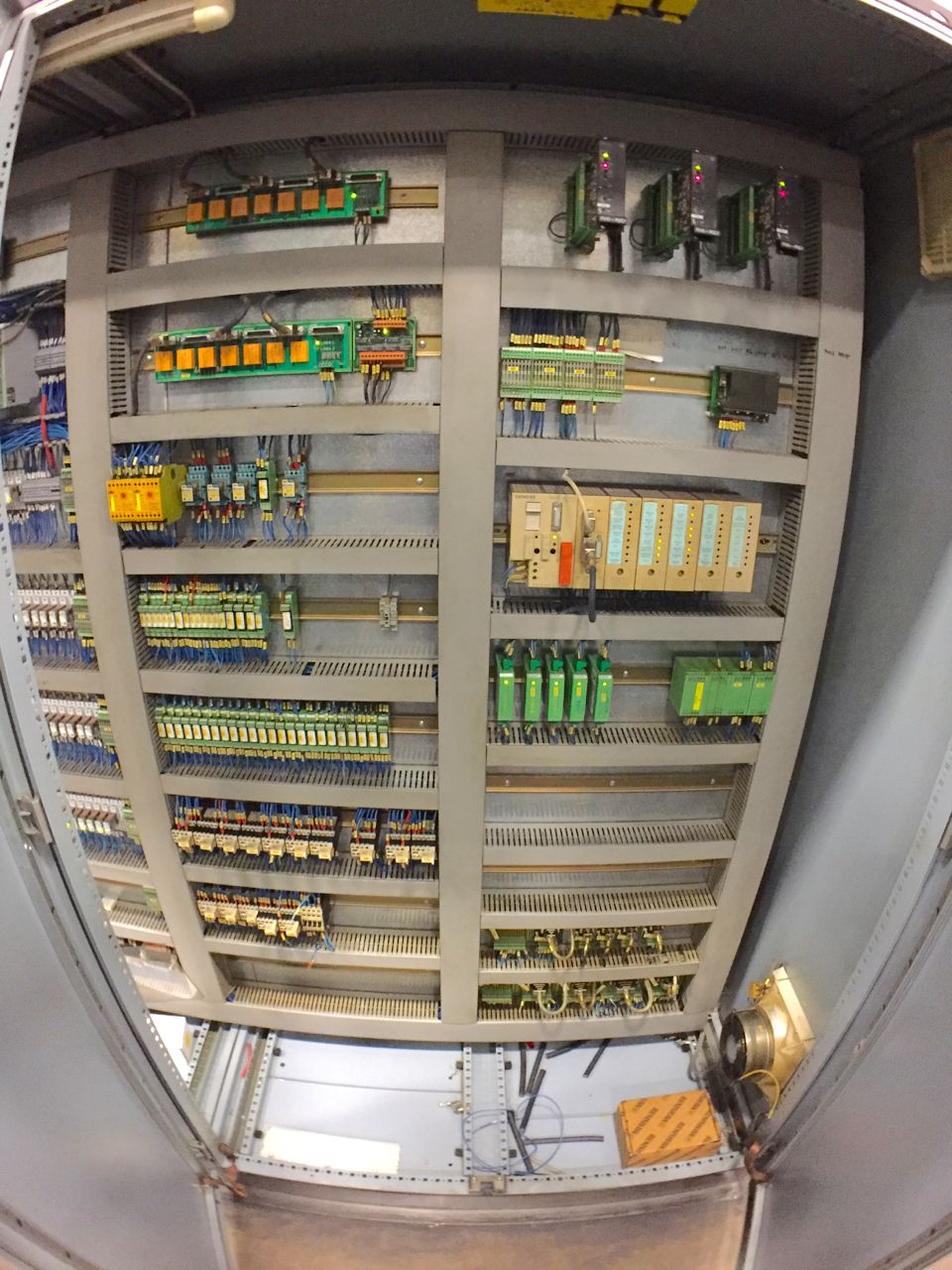

Elektrische Schaltpläne
Ja
Abdeckung
perimetrale completa
Späneförderer
si
Gesamtgewicht der Maschine
≈50.000 Kg
Principali interventi/aggiornamenti effettuati sulla macchina
retrofitting con Heidenhain iTNC530 in 2014, revisione testa 2015, revisione viti, chiocciole asse Z, Rack & pinion asse X in 2015/2016
Sichtbar im Magazin
si
Lieferbarkeit
pronta
