Kategorie
Fräsmachinen
Typ
mobile Säule
Marke
Modell
M3-C AGILE
Kapazität
4000x2650x1250+1500 mm157,48x104,33x49,21+59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
4000 mm157,48 in
Vertikal (Y)
2650 mm104,33 in
Quer RAM (Z)
1250 mm49,21 in
Tisch (V)
1500 mm59,06 in
CNC
CNC

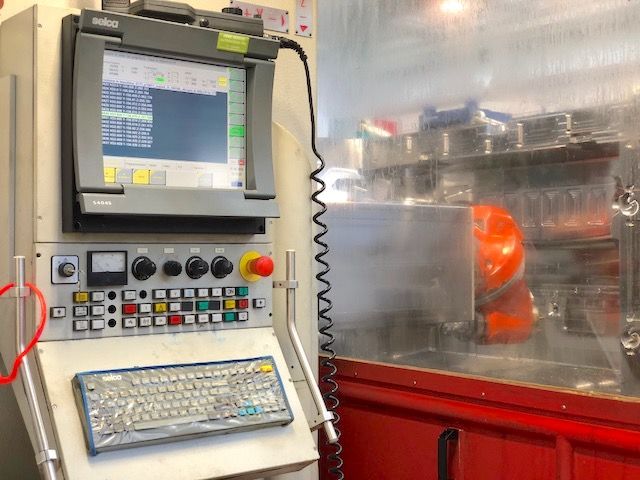

SELCA S4060D
VORSCHüBE
Schnell X
20 m/min787,40 ipm
Schnell Y
20 m/min787,40 ipm
Schnell Z
20 m/min787,40 ipm
Schnell V
6 m/min236,22 ipm
ATC
Plätze
80 (75 ISO50 + 5 HSK63E)
Max. Durchm. Werkzeug
125 (ISO50) / 60 (HSK63E) mm4,92 (ISO1,97) / 2,36 (HSK2,48E) in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
240 (ISO50) / 60 (HSK63E) mm9,45 (ISO1,97) / 2,36 (HSK2,48E) in
Max. Länge Werkzeug
400 (ISO50) / 180 (HSK63E) mm15,75 (ISO1,97) / 7,09 (HSK2,48E) in
Max. Gewicht Werkzeug
28 (ISO50) / 5 (HSK63E) Kg
Werkzeugaufnahme
75xISO50 + 5xHSK63E
TISCH 1
Fläche
2500x2000 mm98,43x78,74 in
Verfahren
1500 mm59,06 in
Auflösung (Achse B)
0,002 °
Kapazität
30.000 Kg
Drehgeschwindigkeit
0-12,000 (°/min) Rpm o °/min
Anmerkungen
8 cave a T 22mm
SPINDELSTOCK 1
Kühlmittel
12 Bar interni - 6 bar esterni
Typ

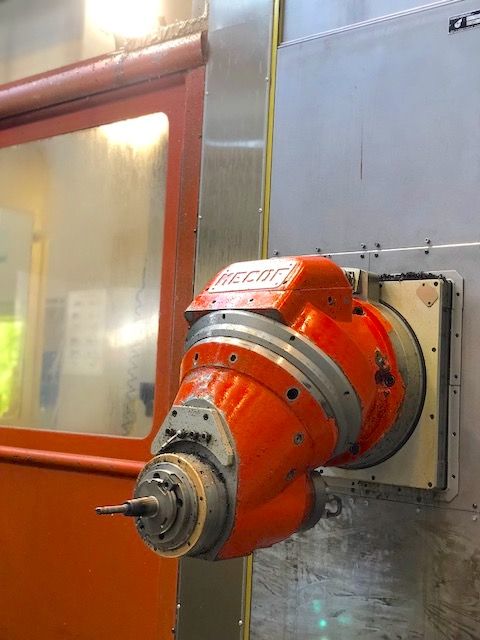

TCB6 birotativa continua automatica
Spindelaufnahme
ISO50
Achse A
360.000x0,001 °
Achse C
360.000x0,001 °
Max. Drehmoment
650(S1) Nm
Max. Geschwindigkeit
15-6.000 Rpm
Max. Leistung
30 Kw
SPINDELSTOCK 2
Max. Drehmoment
30 Nm
Max. Geschwindigkeit
500-20.000 Rpm
Max. Leistung
22 Kw
AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
2
SPINDEL
Querschnitt RAM
450x450 mm17,72x17,72 in
Leistung der Spindel
30 Kw
Umschaltung
15-440 / 440-6.000
Drehgeschwindigkeit
15-6.000 Rpm
Drehmoment
650 Nm
Aufnahme
ISO50
Anmerkungen
Refrigerante interno mandrino
EXTRA
Werkzeugvoreinstellung
BLUM Mirco200 + Software sostituzione utensili usurati
Kühlung
Kelvin MCF7000
Hochdruck
12Bar(int)+6Bar(ext)
Filtersystem
doppia vasca (raccolta+filtragigo) 1000+1000 litri
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
Perimetrale integrale
Späneförderer
si
Lieferbarkeit
pronta
Sichtbar in Funktion
si
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
