Kategorie
Fräsmachinen
Typ
mobile Säule
Marke
Modell

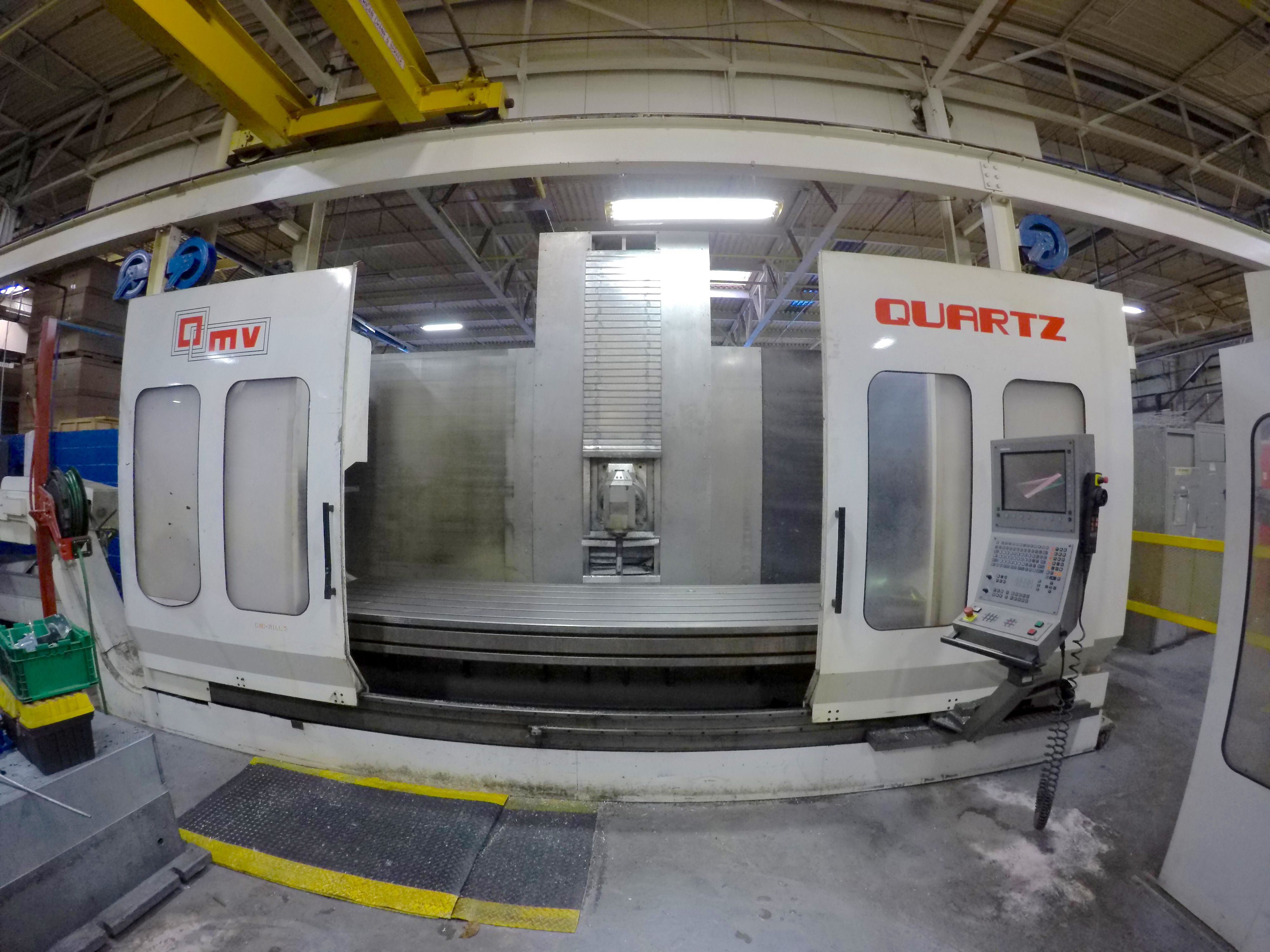

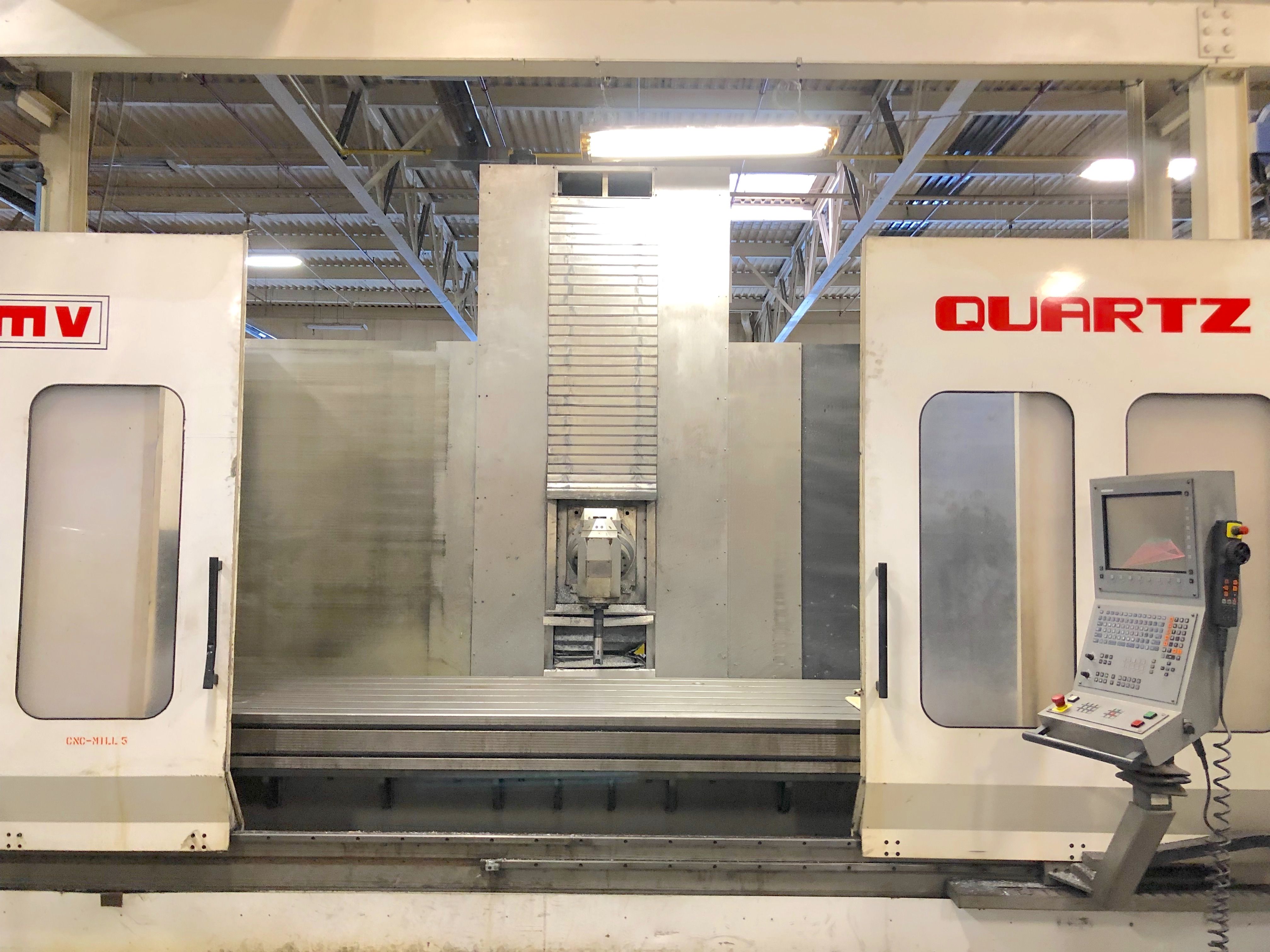

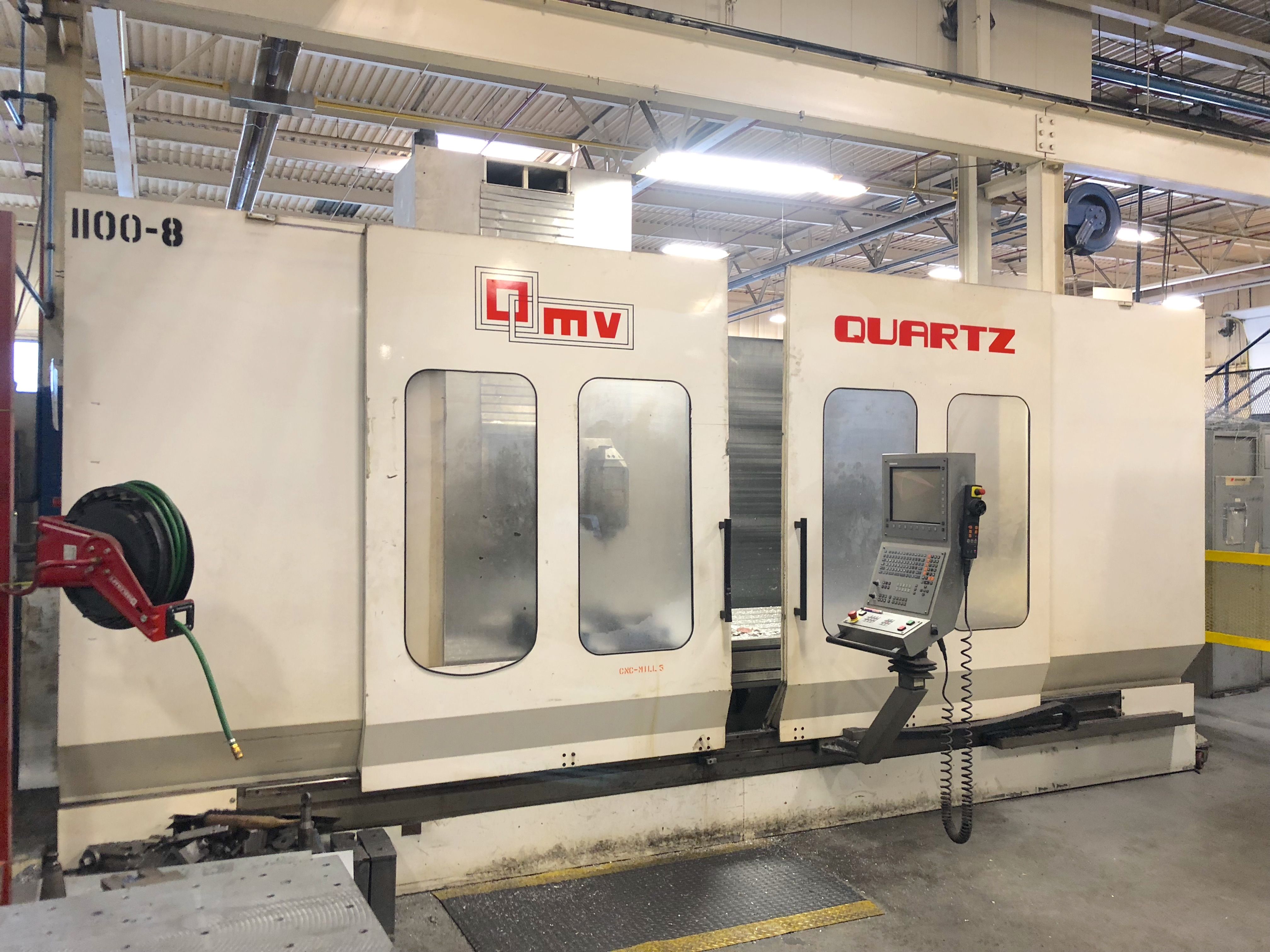

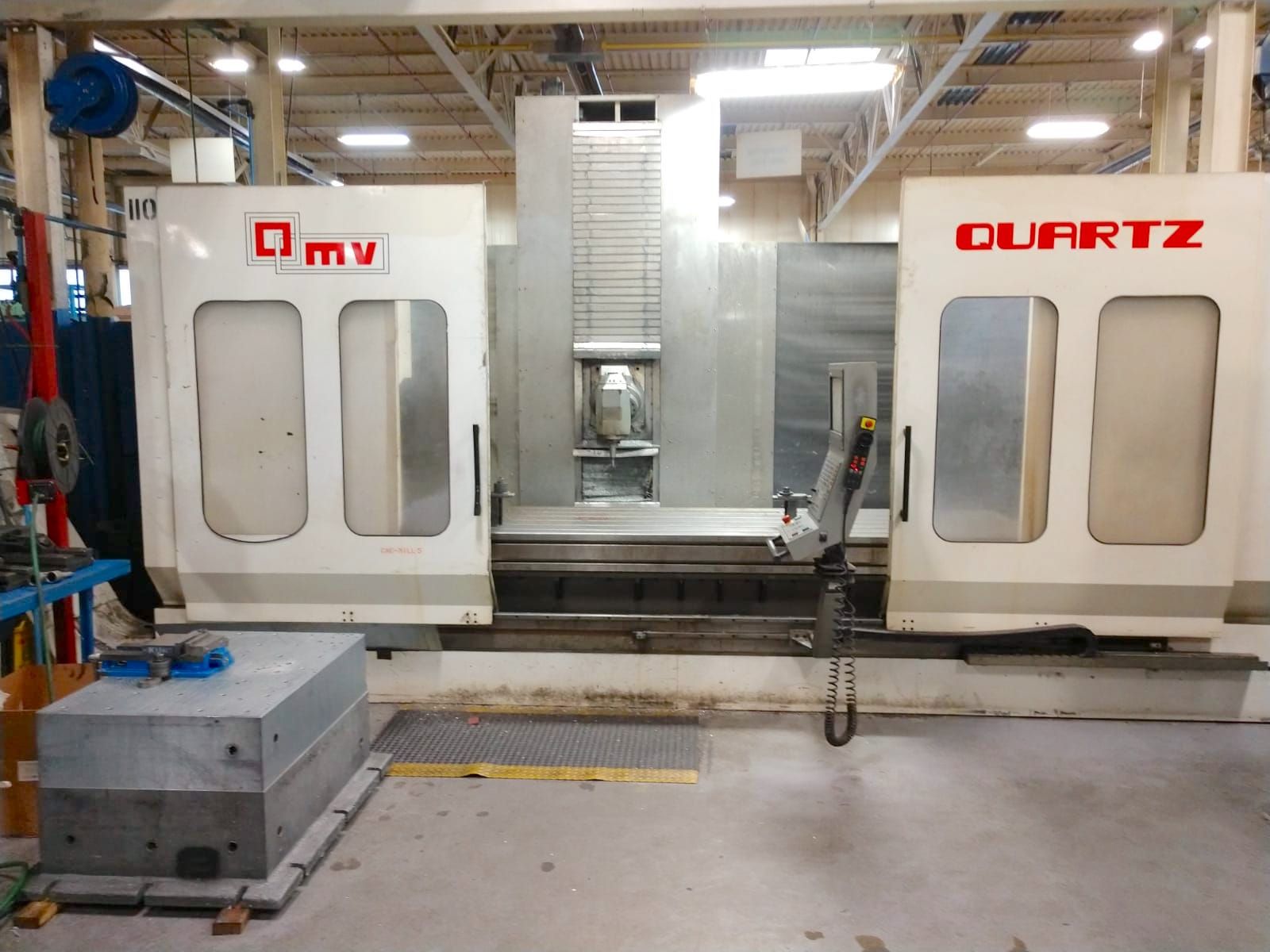

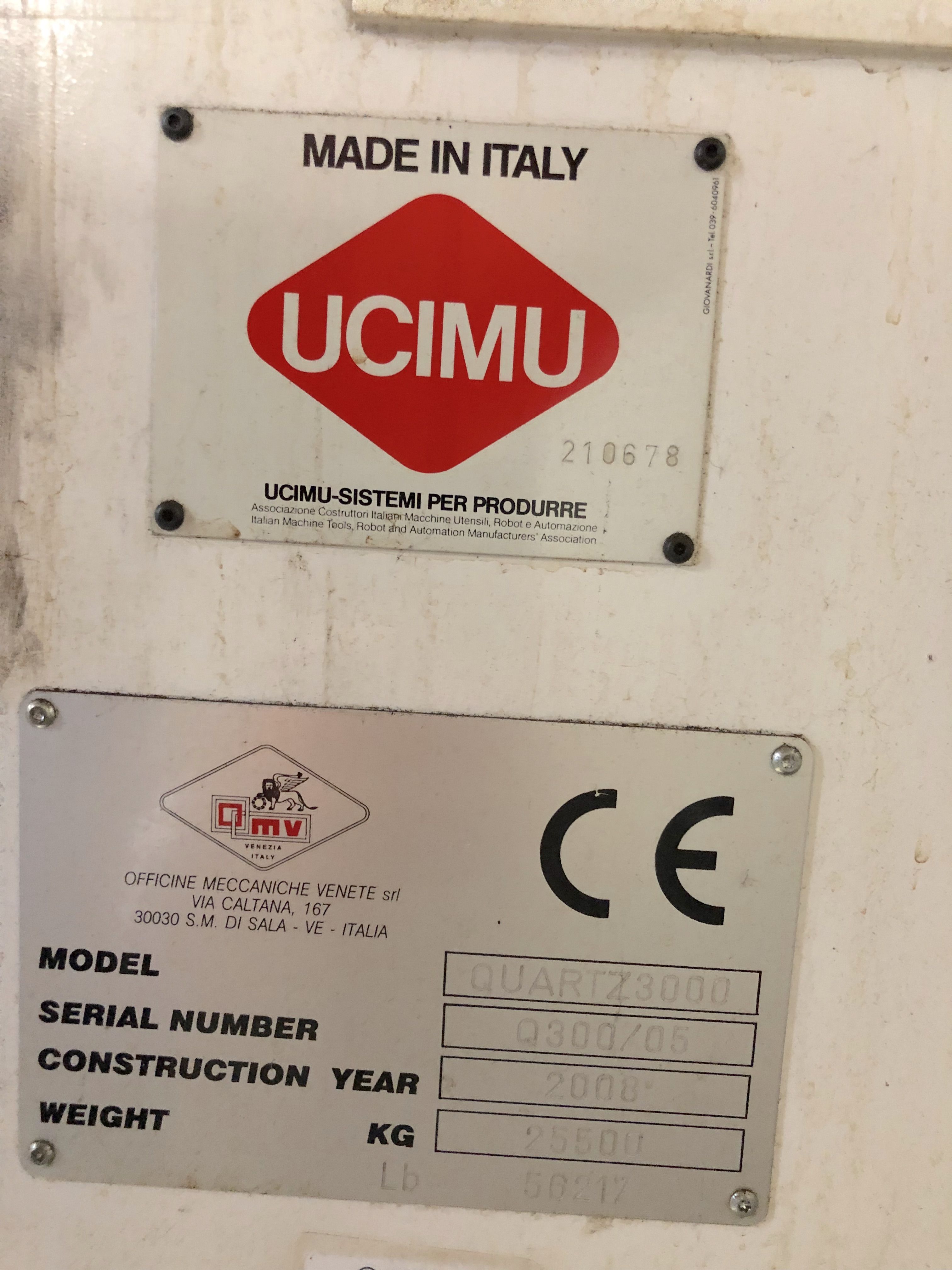

QUARTZ 3000
Kapazität
3000x1600x1200 mm118,11x62,99x47,24 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3000 mm118,11 in
Vertikal (Y)
1600 mm62,99 in
Quer RAM (Z)
1200 mm47,24 in
CNC
CNC

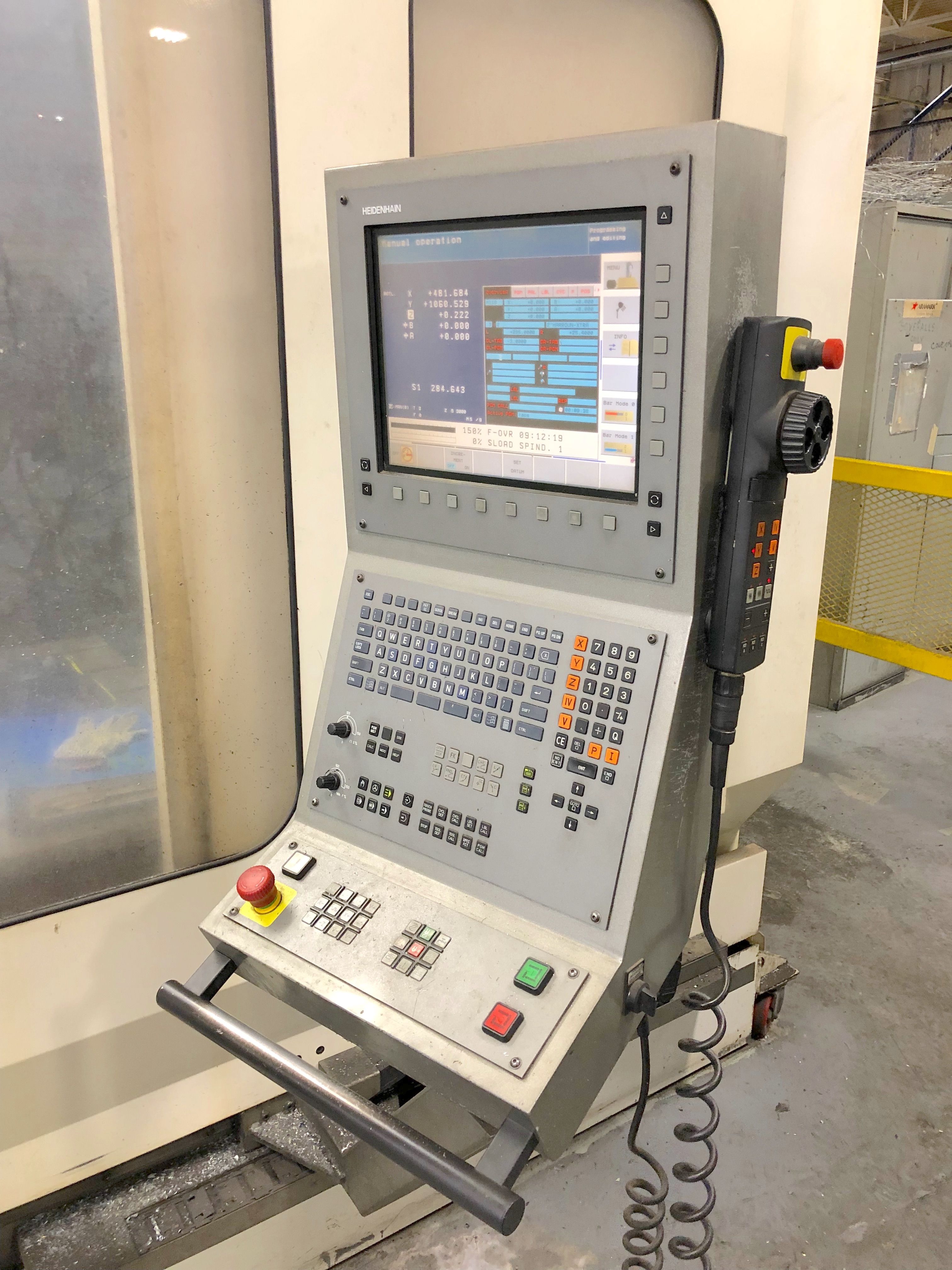

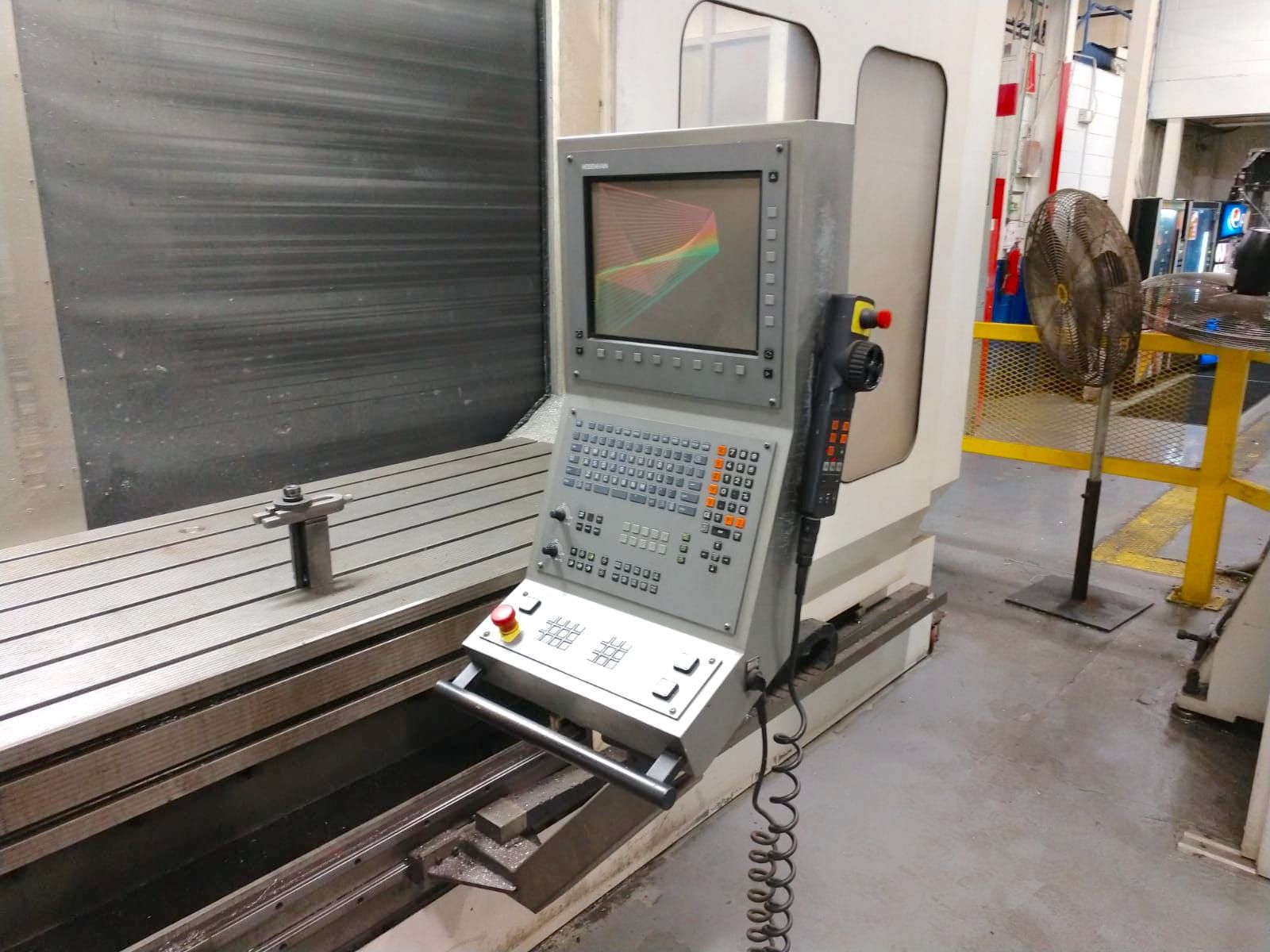

Heidenhain TNC530
Antriebe
Siemens

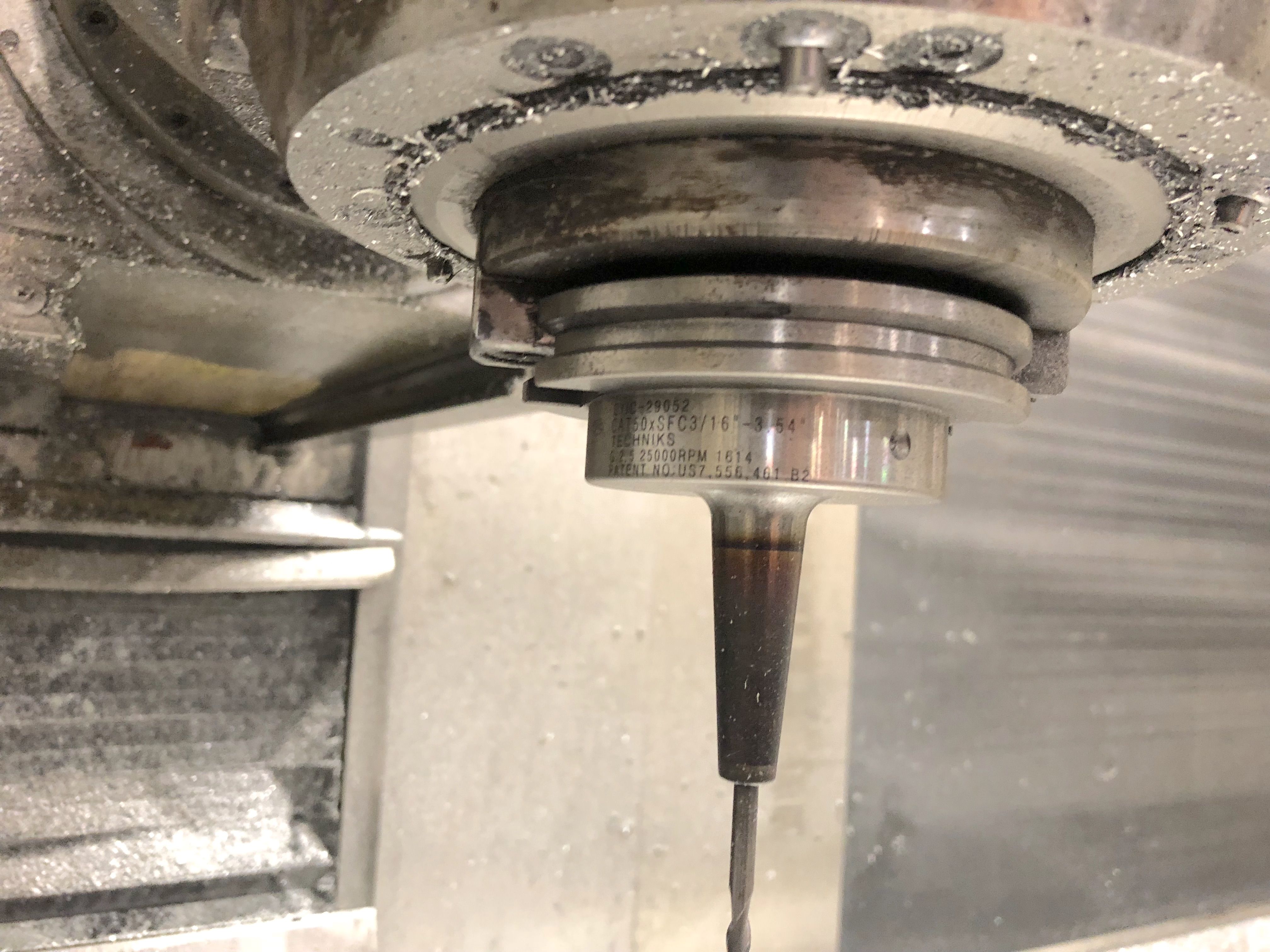

SPINDEL
Leistung der Spindel
22/30 Kw
Drehgeschwindigkeit
0 - 6000 Rpm
Drehmoment
400 Nm
Aufnahme
ISO50
VORSCHüBE
Schnell X
30 m/min1.181,10 ipm
Schnell Y
30 m/min1.181,10 ipm
Schnell Z
30 m/min1.181,10 ipm
X
15 m/min590,55 ipm
Y
15 m/min590,55 ipm
Z
15 m/min590,55 ipm

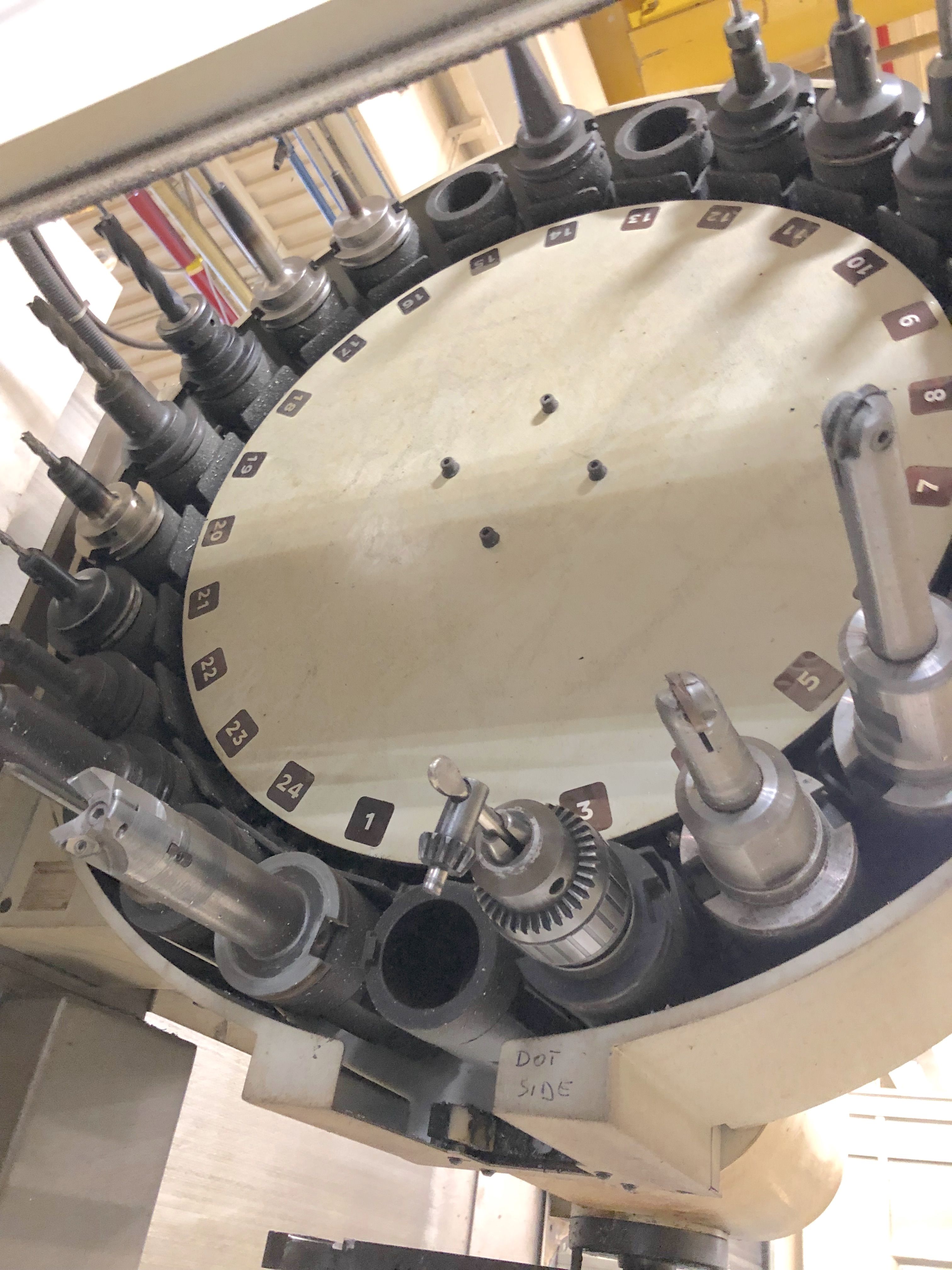

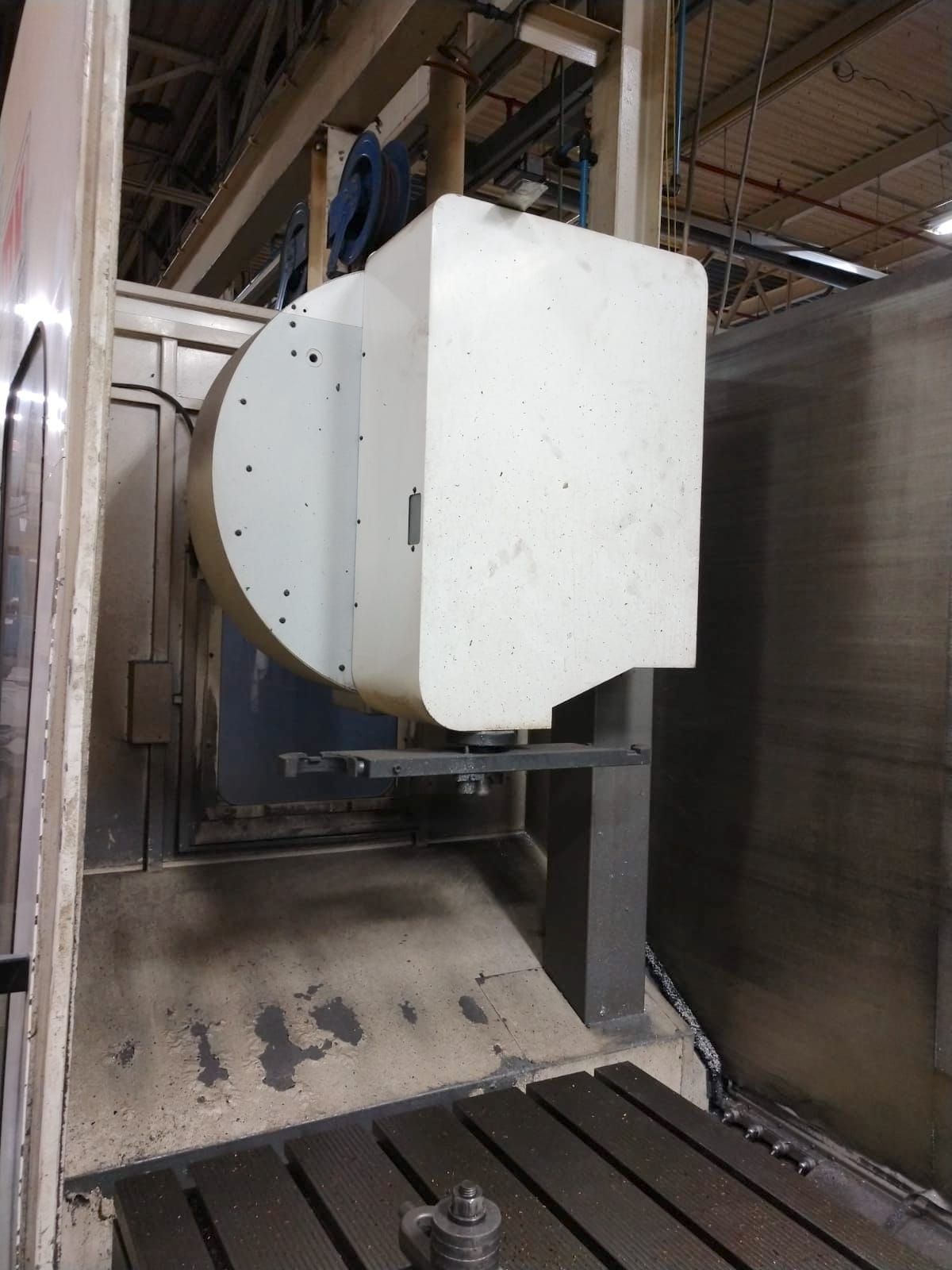

ATC
Plätze
24
Werkzeugaufnahme
ISO50
Max. Durchm. Werkzeug
110 mm4,33 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
200 mm7,87 in
Max. Gewicht Werkzeug
35 Kg
Max. Länge Werkzeug
400 mm15,75 in
BEFESTIGUNGSEBENE
Größe (LxBxH)
3500x1000 mm137,80x39,37 in
Kapazität
5500 Kg/mq
Anzahl T-Nuten
6x22mm

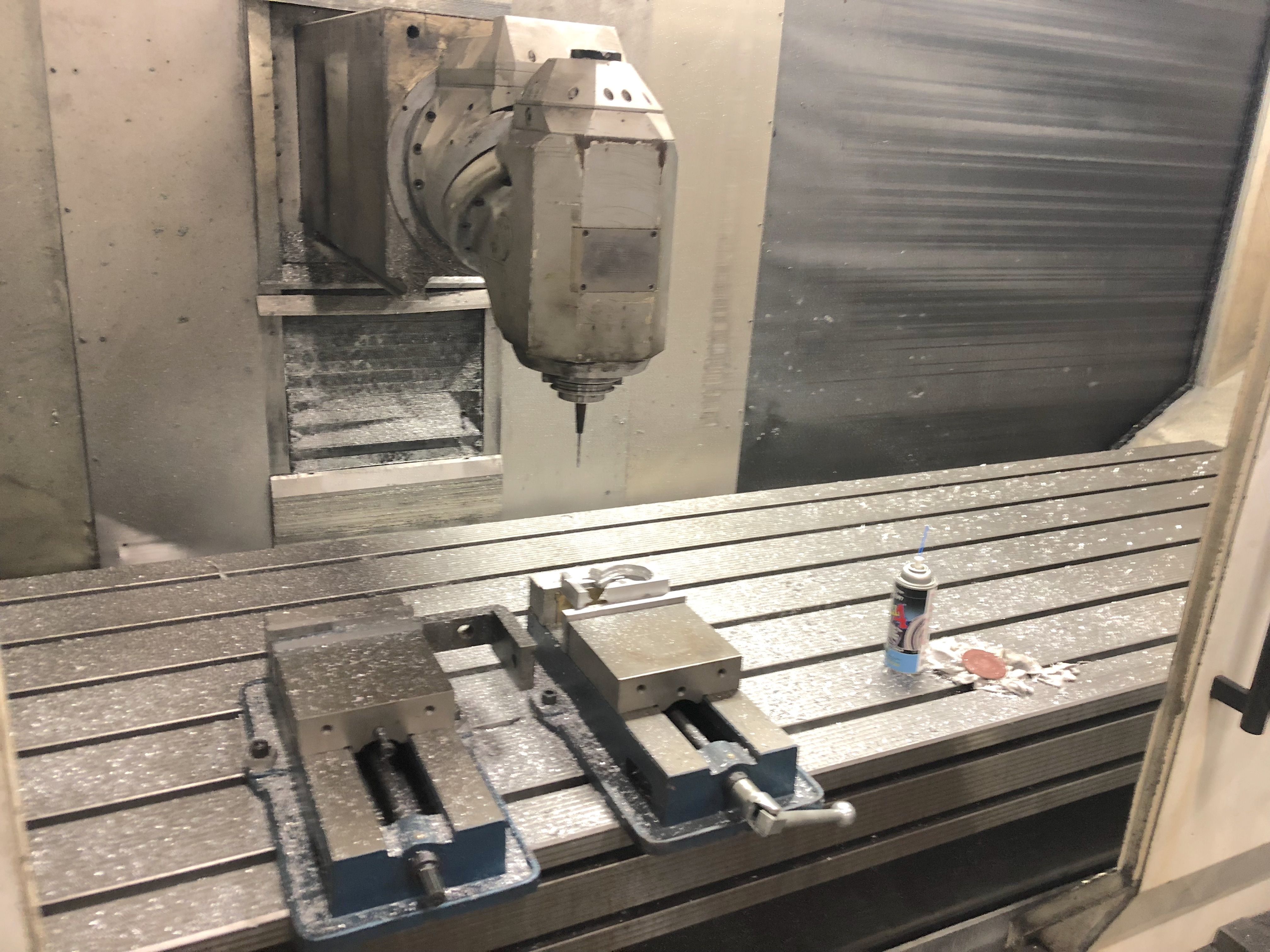

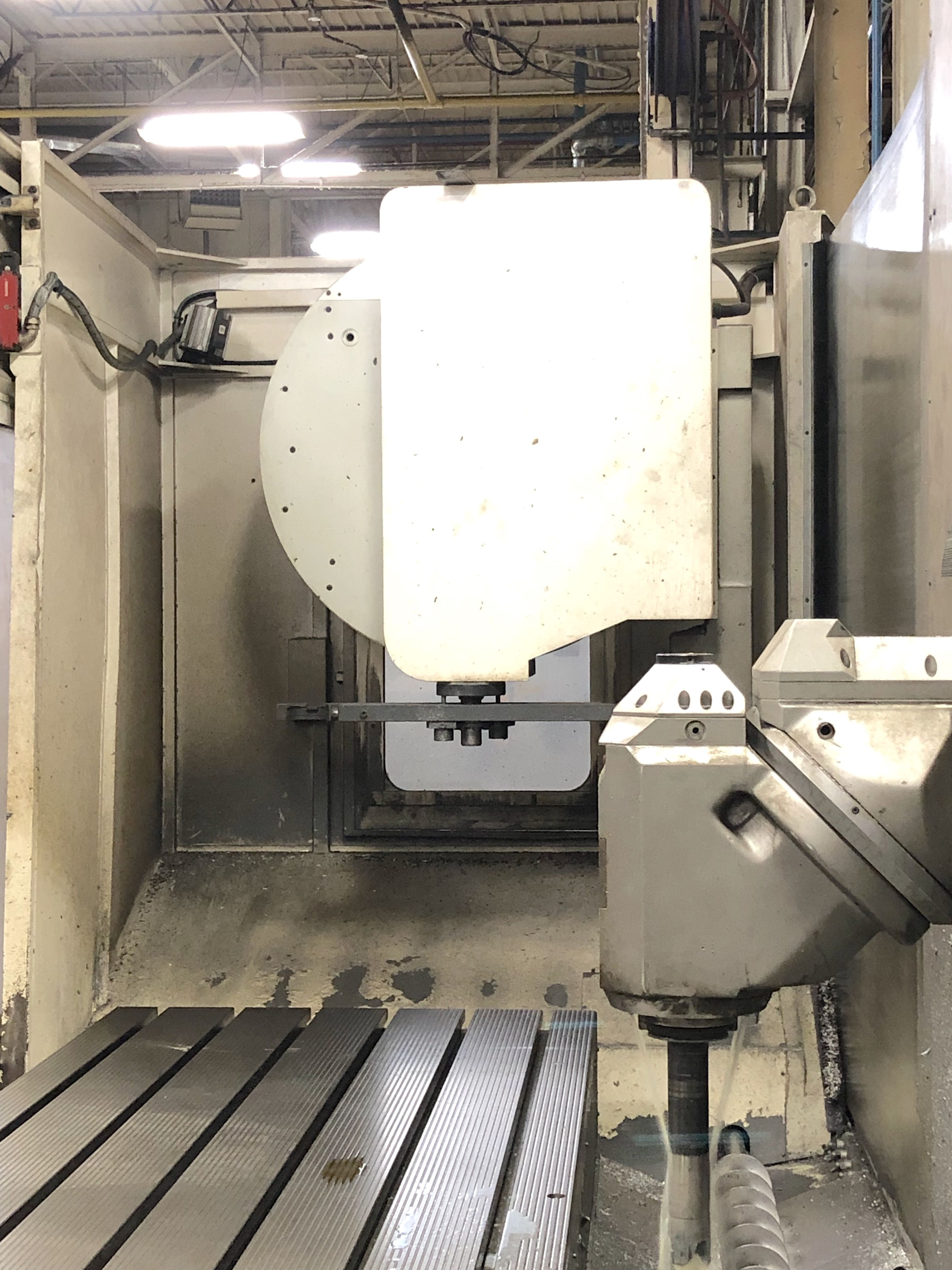

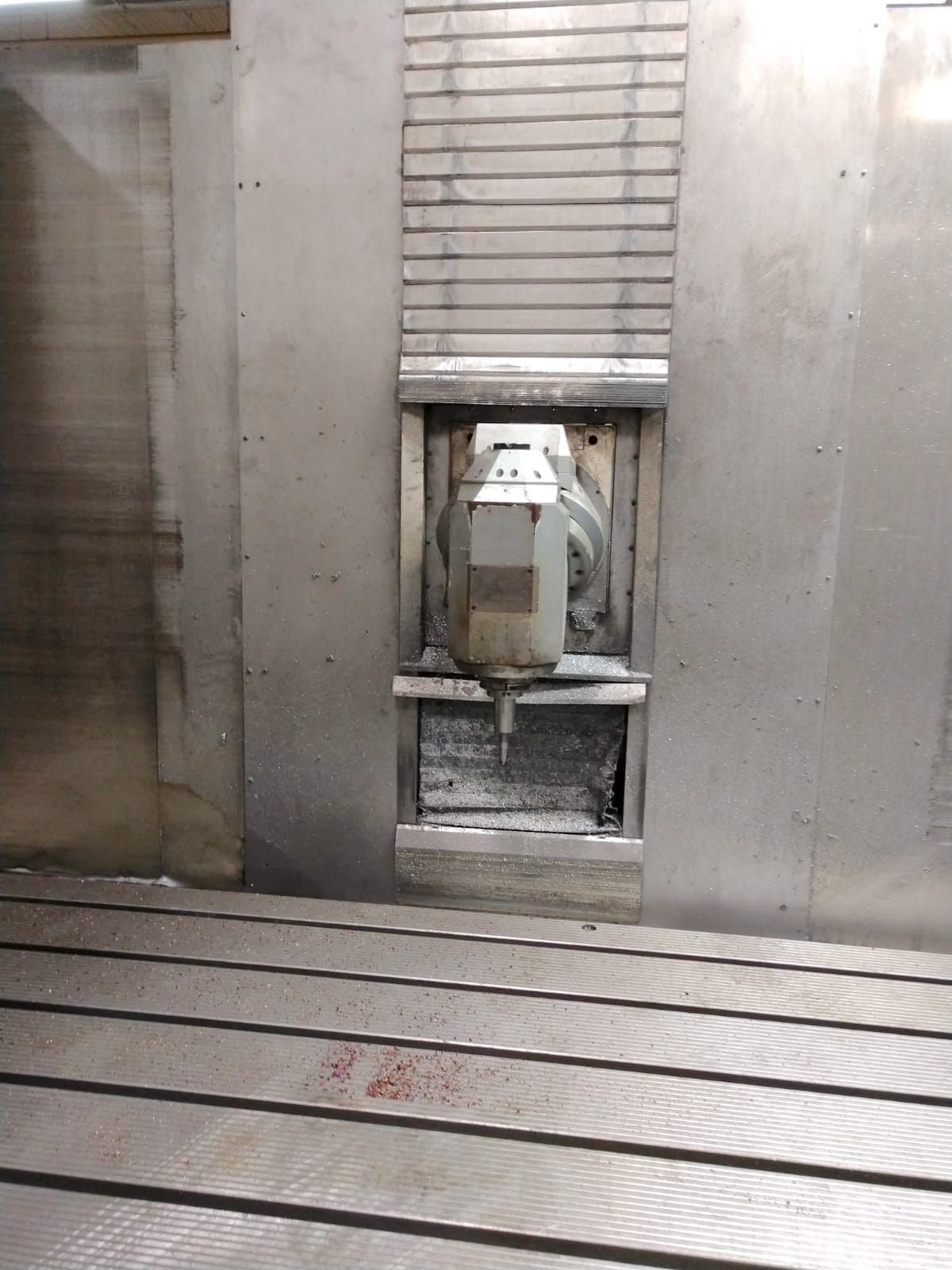

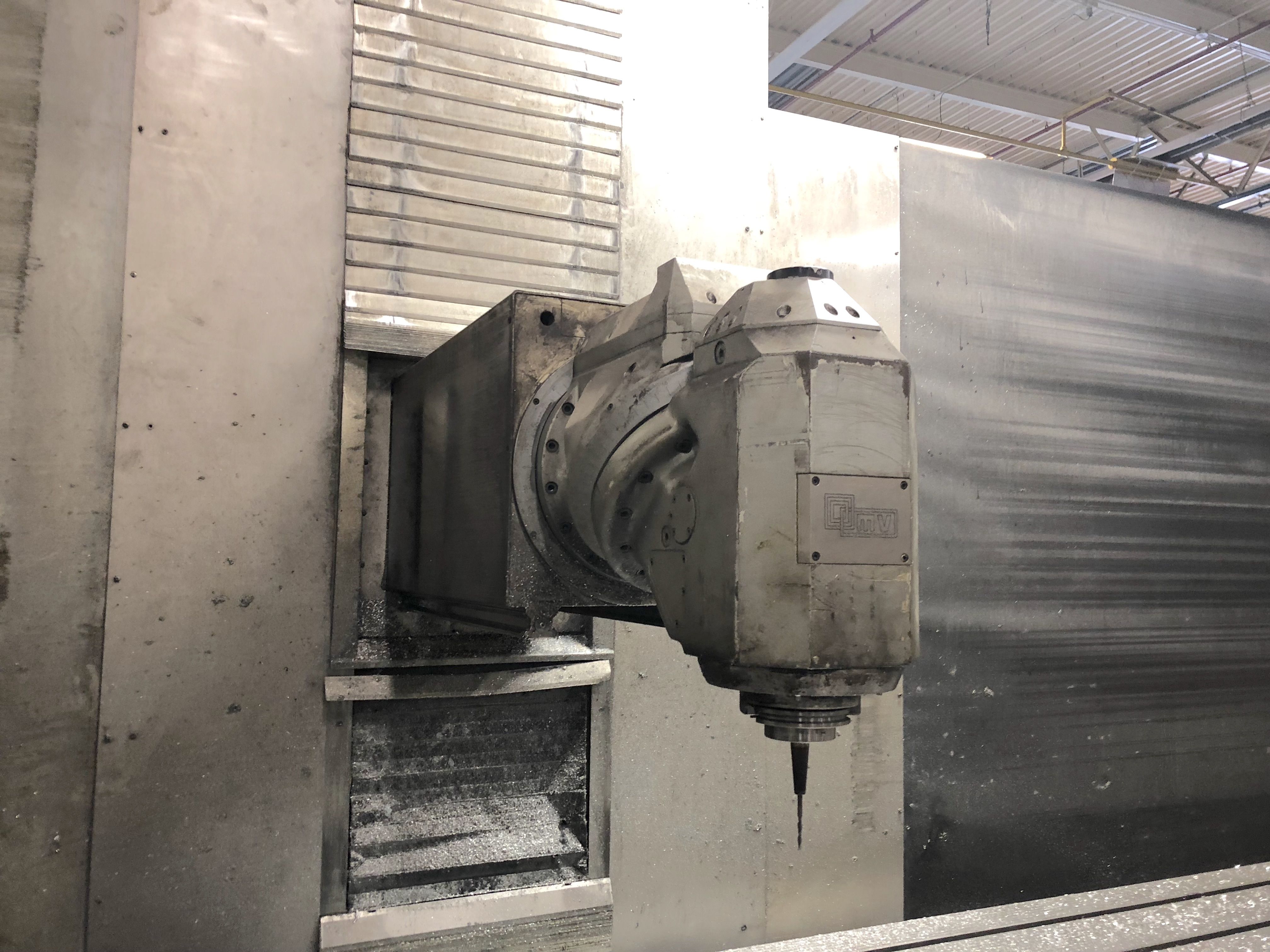

SPINDELSTOCK 1
Max. Geschwindigkeit
6000 Rpm
Max. Drehmoment
400 Nm
Max. Leistung
30 Kw
Spindelaufnahme
ISO50
Achse A
360.000x0,001 °
Achse C
360.000x0,001 °
Typ
TUC millesimale a posizionamento continuo
EXTRA
Abdeckung
perimetrale
Raumbedarf der Maschine
5117x4958x3355 mm201,46x195,20x132,09 in
Gesamtgewicht der Maschine
≈25.000 Kg
Max. Installierte Leistung
≈50kVA Kw
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Nein
Gebrauchs- und Wartungsanleitungen
Ja
Späneförderer
si
