Kategorie
Drehbänken
Typ
CNC
Marke
Modell

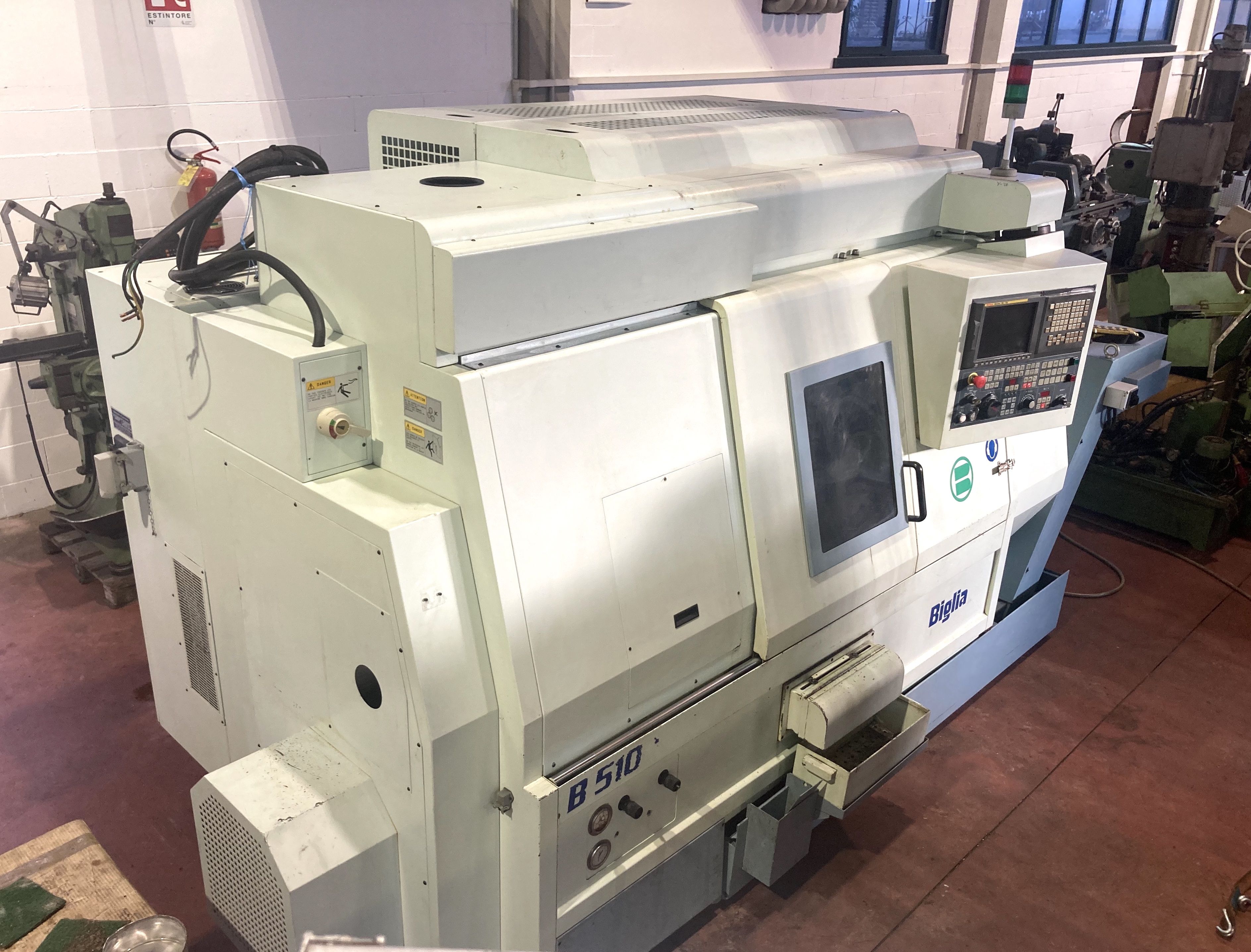

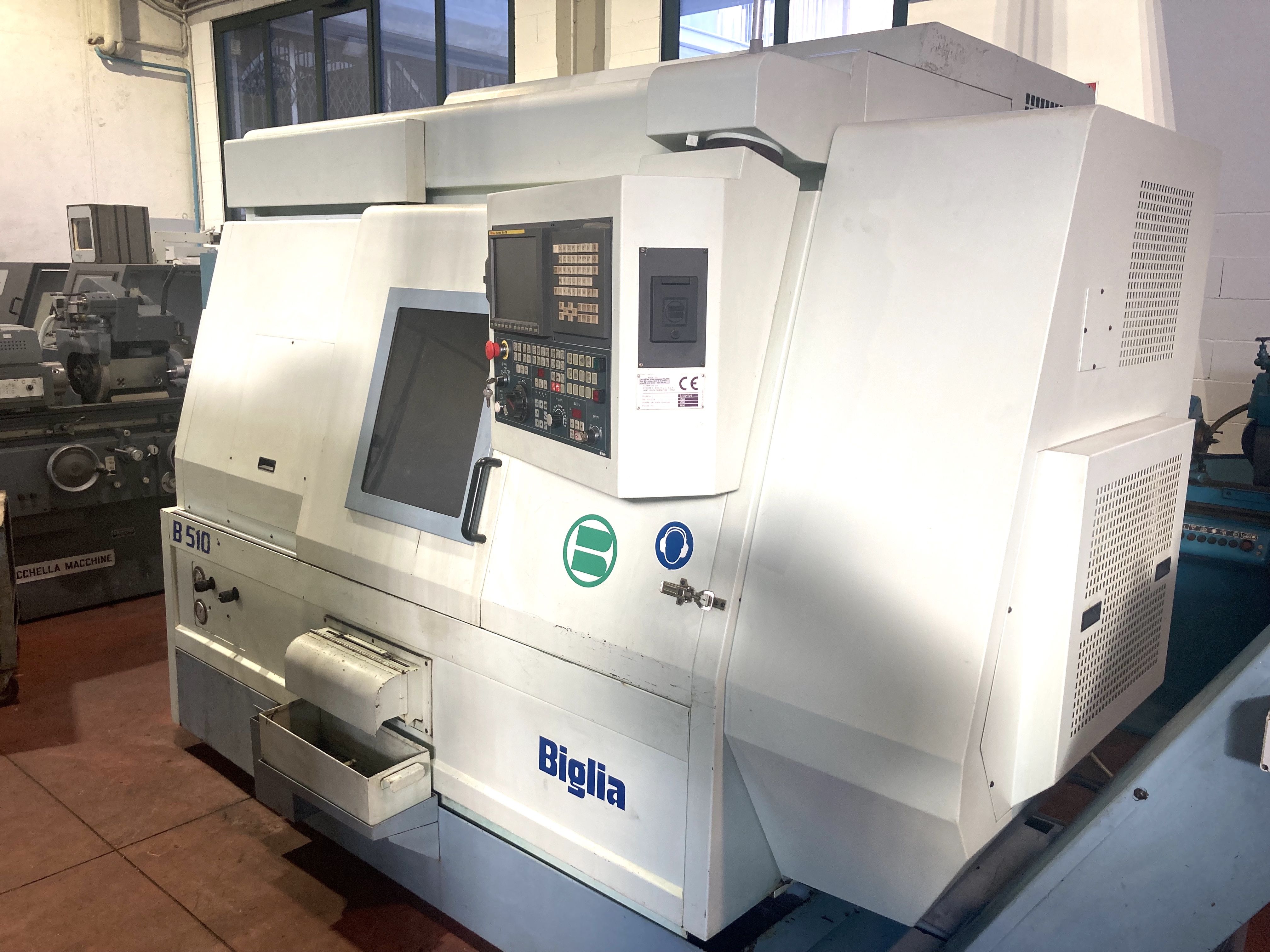

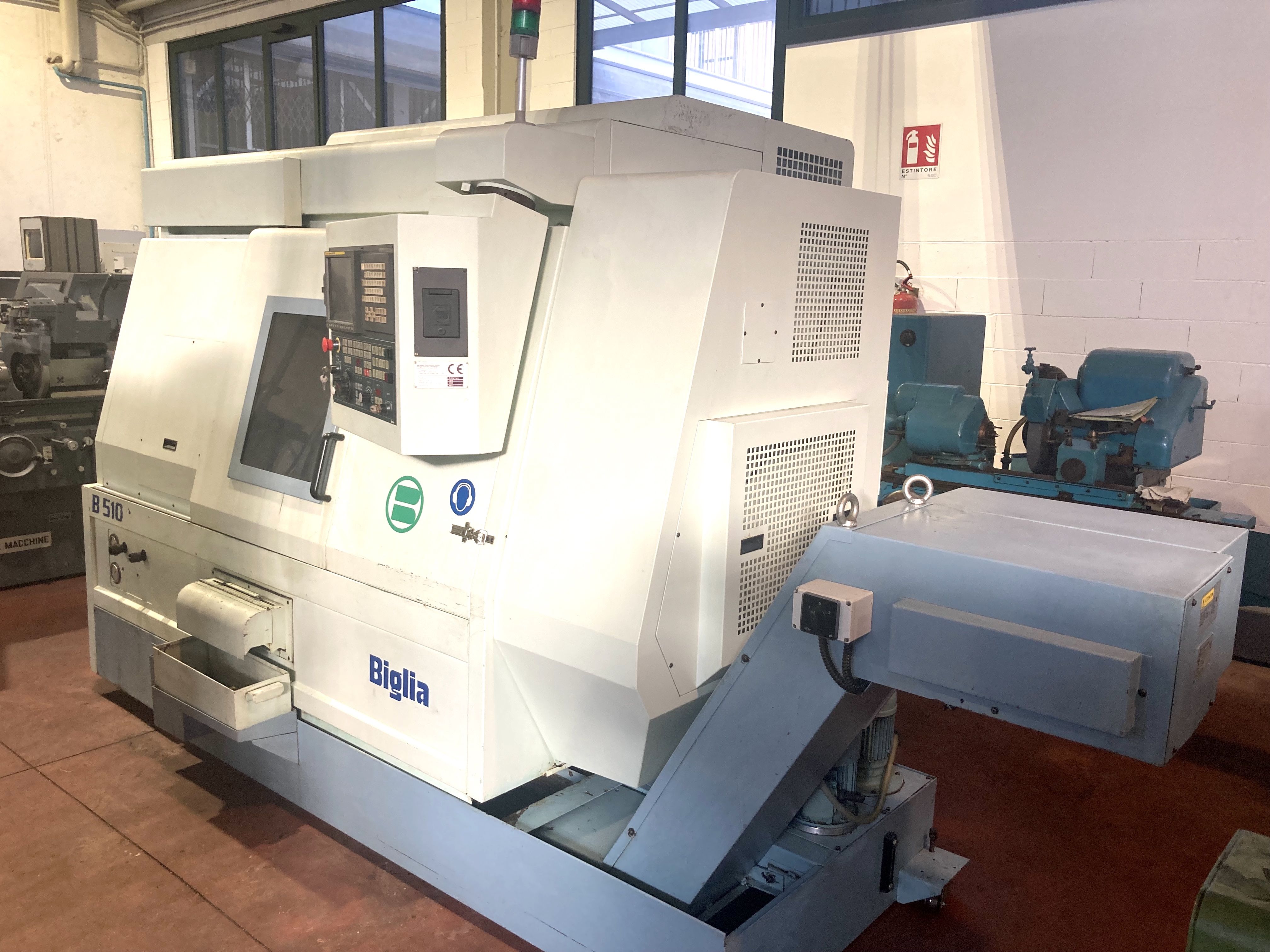

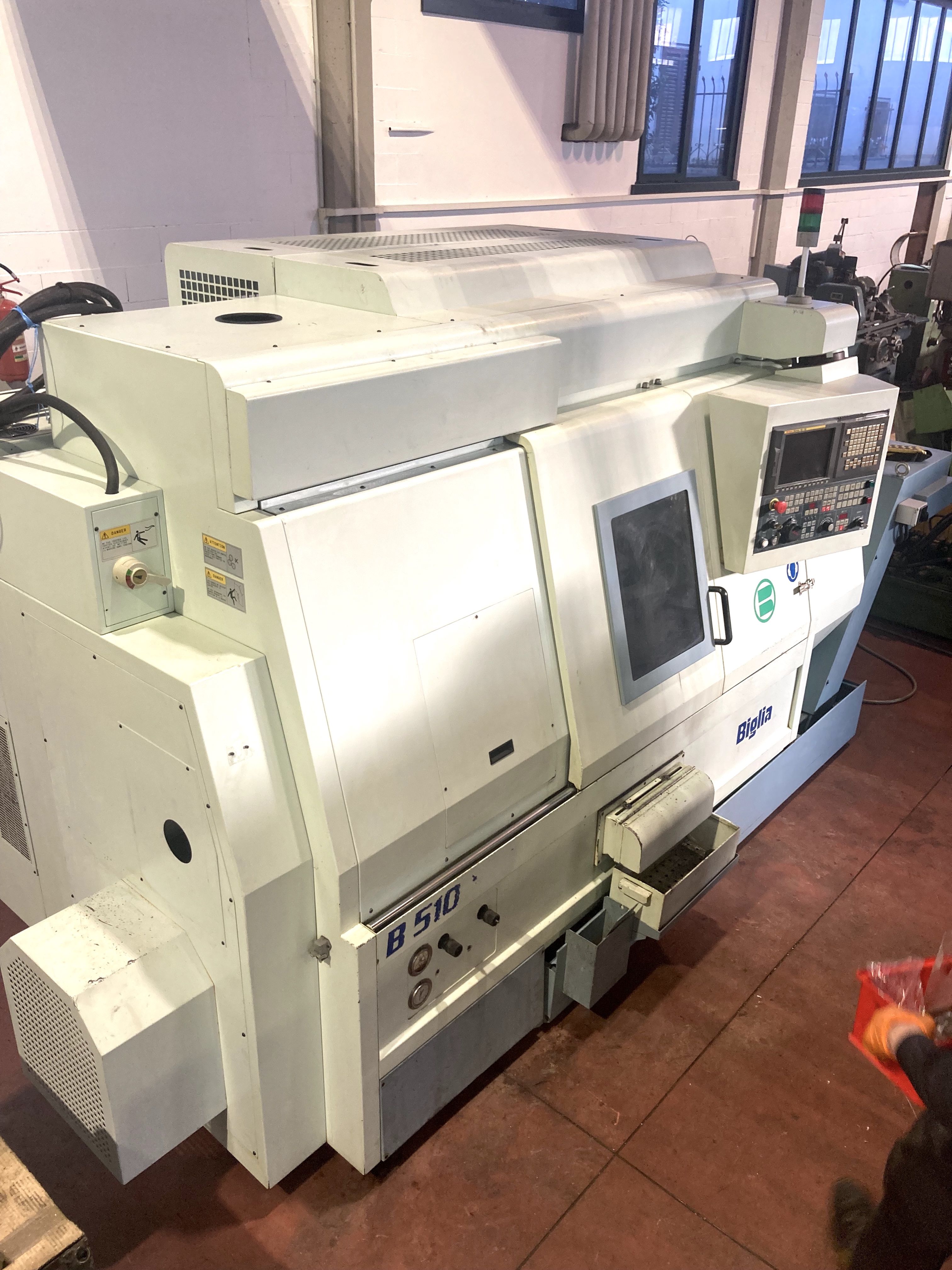

B 510 YB-8
Kapazität
ø80/320x510 mmø3,15/12,60x20,08 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
80 mm3,15 in
Max. sekundär bearbeitbarer Durchmesser
320 mm12,60 in
Max. bearbeitbare Länge
510 mm20,08 in
Max durchmesser auf dem Bett
520 mm20,47 in
CNC
CNC

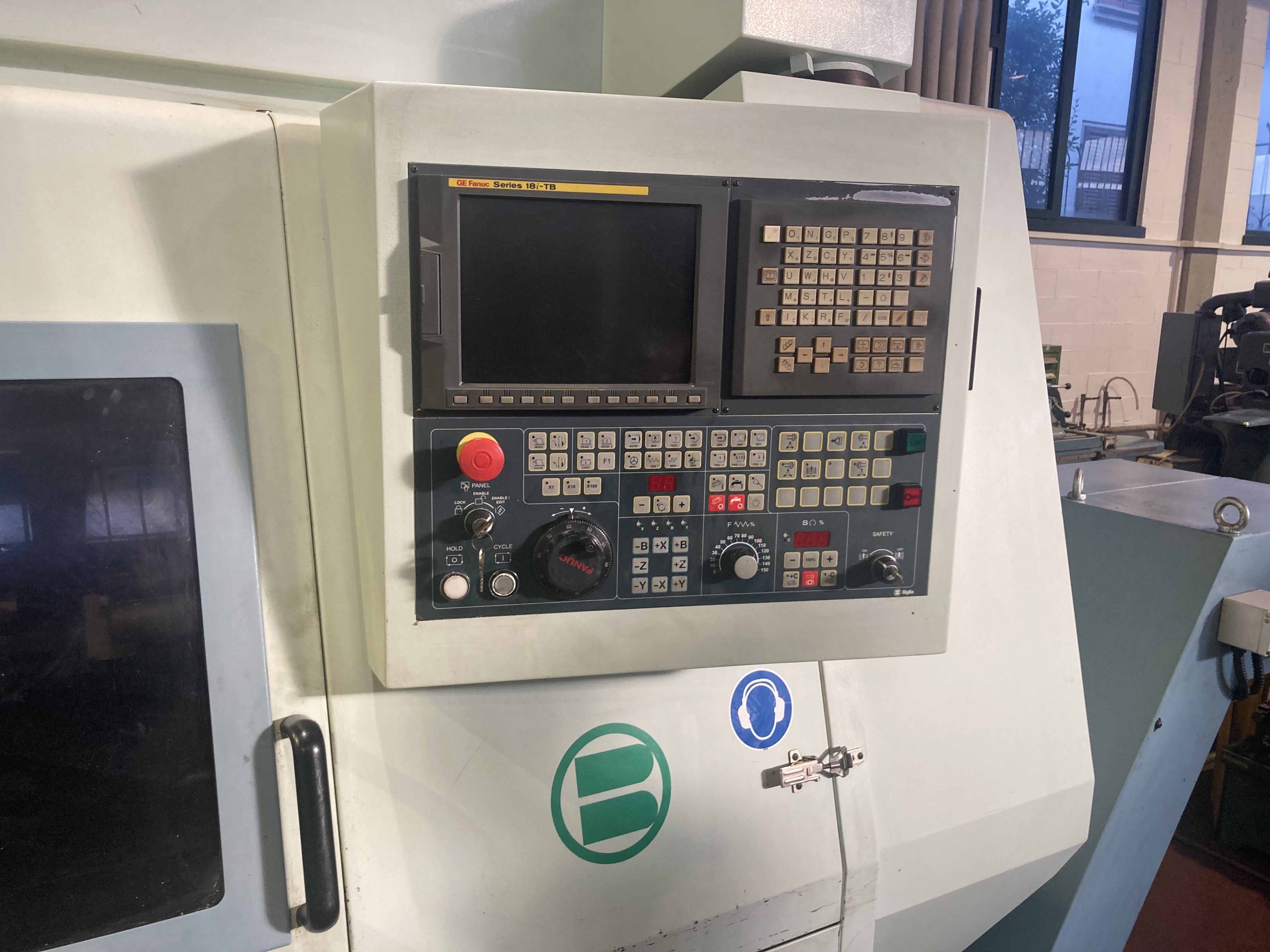

Fanuc 18iT
Anmerkungen
Biglia Easy Cicle, Poligonatura
HAUPTSPINDEL
Max. Drehgeschwindigkeit
3200 rpm
Spindelnase
ASA8”
Spindelloch
92 mm3,62 in
Innendurchmesser Lager
130 mm5,12 in
Max. Leistung
22/26 Kw
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
100 Rpm
REITSTOCK
Durchmesser Pinole
85 mm3,35 in
Hub Pinole
100 mm3,94 in
Aufnahme
CM4
Hub Achse B
500 mm19,69 in
Schnell Achse B
12 m/min472,44 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
210 mm8,27 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
510 mm20,08 in
Hub Achse Y2
120mm (+/-60) mm4,72mm (+/-2,36) in
Schnell Achse Y2
6 m/min236,22 ipm
EXTRA
Gesamtgewicht der Maschine
4500 Kg
Raumbedarf der Maschine
4000x1940x1765 mm157,48x76,38x69,49 in
Späneförderer
si

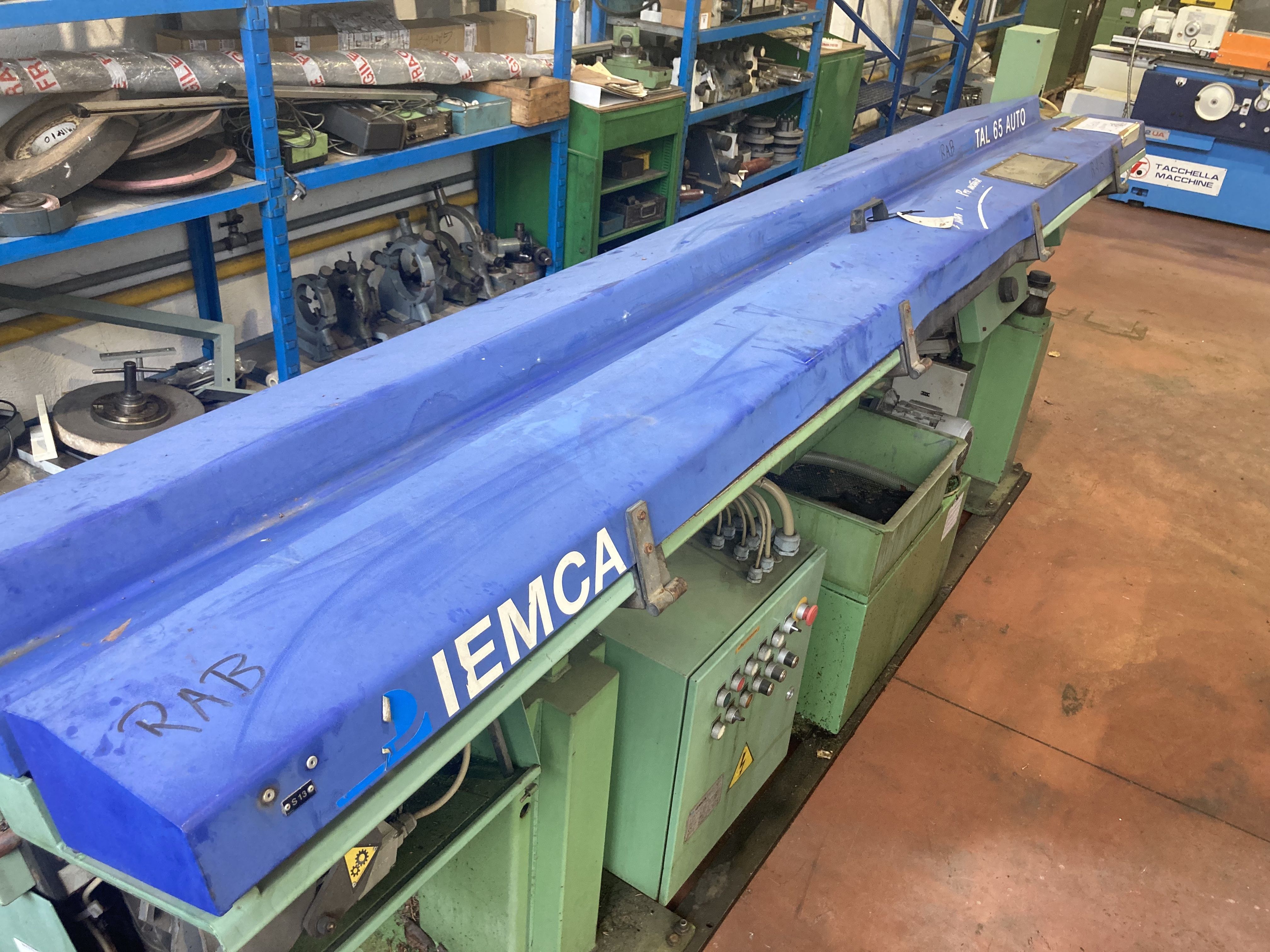

Stangenlademagazin

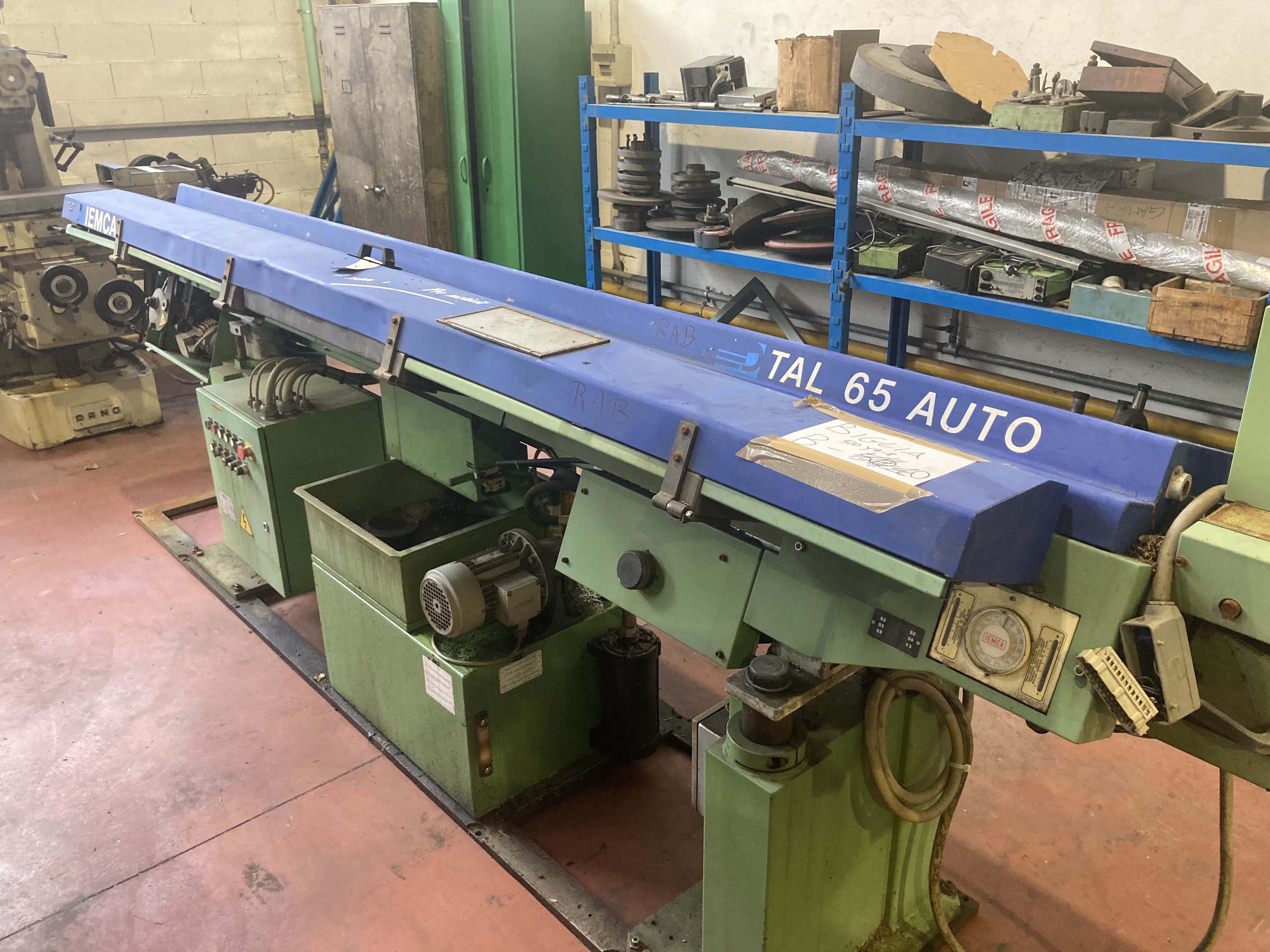

IEMCA TAL AUTO65
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
