Kategorie
Drehbänken
Typ
CNC
Marke
Modell
B1200Y
Kapazität
ø92/410x1315 mmø3,62/16,14x51,77 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
92 mm3,62 in
Max. sekundär bearbeitbarer Durchmesser
410 mm16,14 in
Max. bearbeitbare Länge
1315 mm51,77 in
Max durchmesser auf dem Bett
700 mm27,56 in

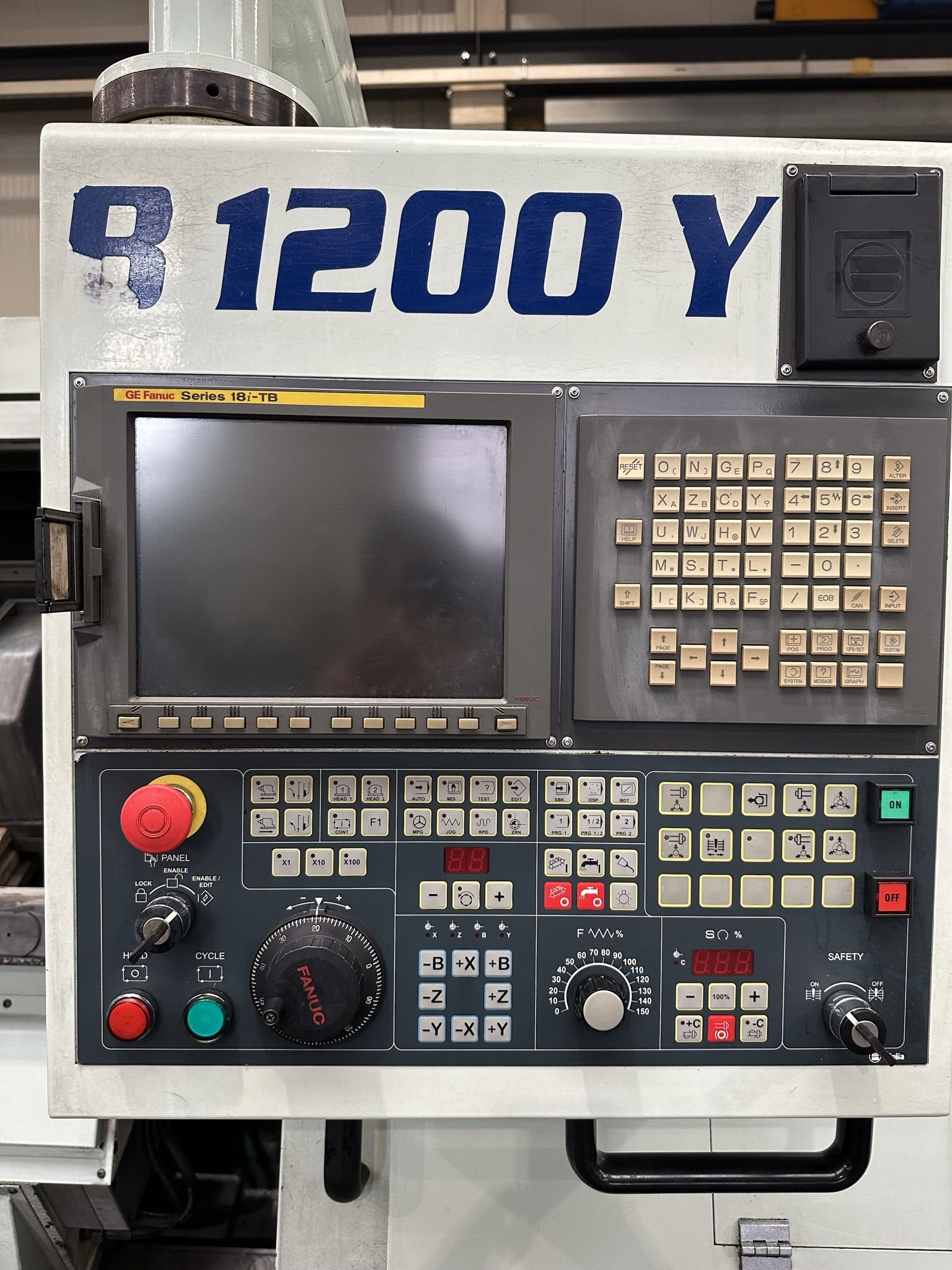

CNC
CNC
Fanuc 18i-TB
Anmerkungen
Manual Guide, SBS, Anti-collision,
HAUPTSPINDEL
Max. Drehgeschwindigkeit
2800 rpm
Spindelnase
ASA8”
Spindelloch
111 mm4,37 in
Innendurchmesser Lager
150 mm5,91 in
Durchmesser Spannfutter
315 mm12,40 in
Max. Leistung
30 Kw
Max. Drehmoment
776 Nm
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
100 Rpm
REITSTOCK
Durchmesser Pinole
115 mm4,53 in
Hub Pinole
150 mm5,91 in
Aufnahme
CM5
Hub Achse B
1200 mm47,24 in

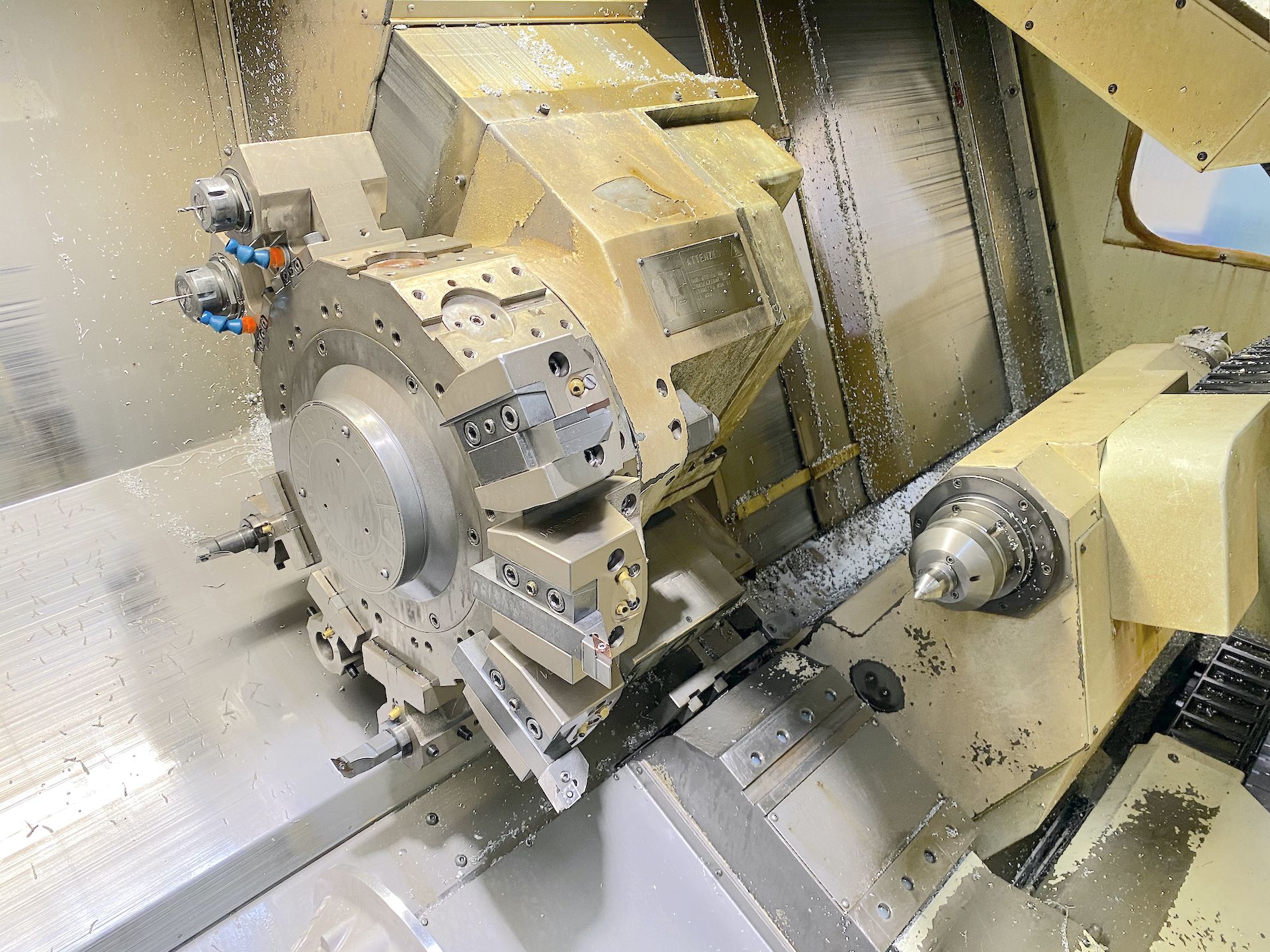

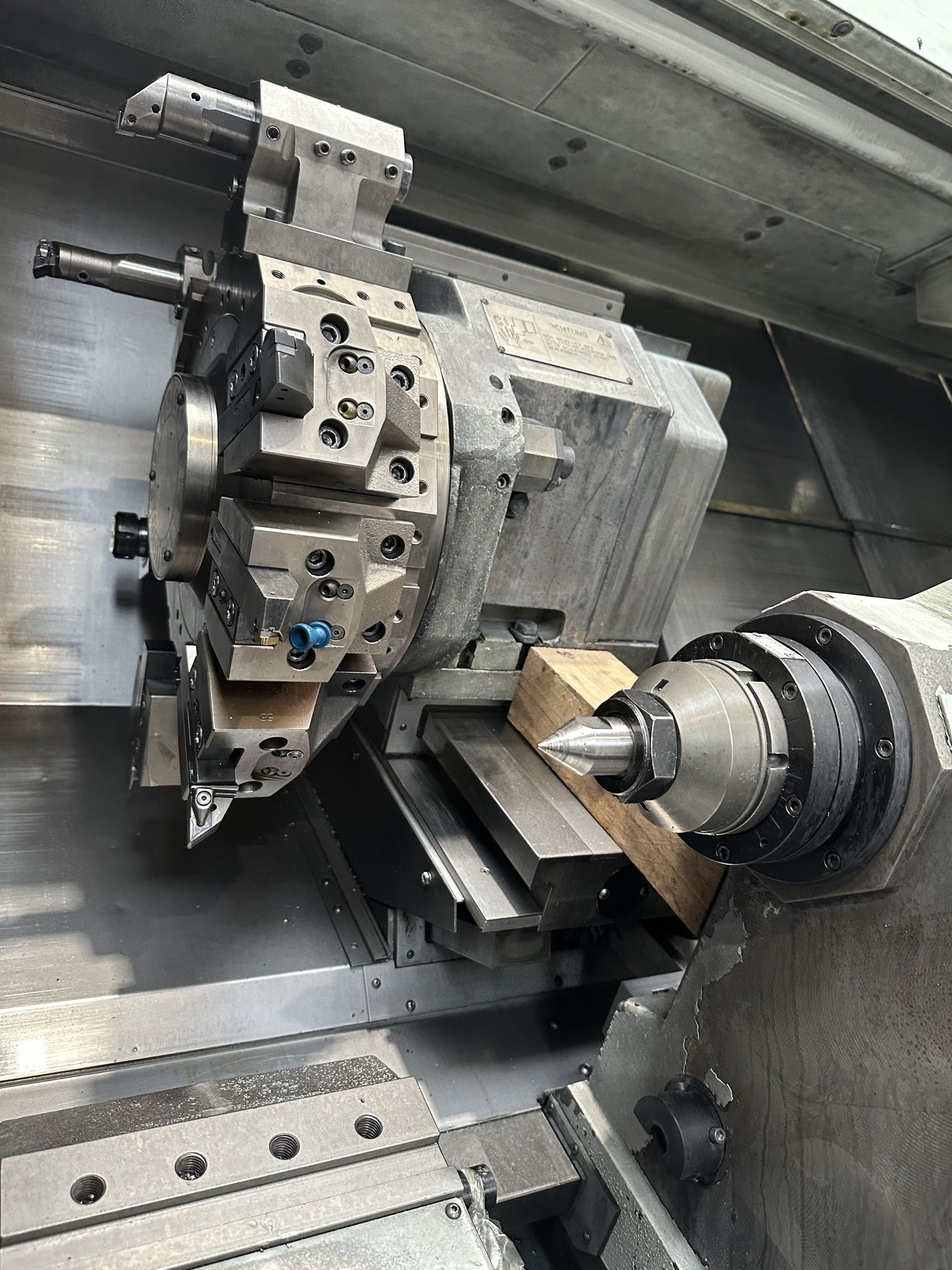

REVOLVER 1
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
5,5 Kw
Hub Achse X1
255 mm10,04 in
Schnell Achse X1
20 m/min787,40 ipm
Hub Achse Z1
1315 mm51,77 in
Schnell Achse Z1
24 m/min944,88 ipm
Hub Achse Y1
110 (+60/-50) mm4,33 (+2,36/-1,97) in
Schnell Achse Y1
7,5 m/min295,28 ipm
Drehmoment motorisierte Werkzeuge
70 Nm
EXTRA
Revolver
carro lunetta a seguire
Gesamtgewicht der Maschine
7250 Kg
Raumbedarf der Maschine
5100x2000x2100 mm200,79x78,74x82,68 in
Späneförderer
si

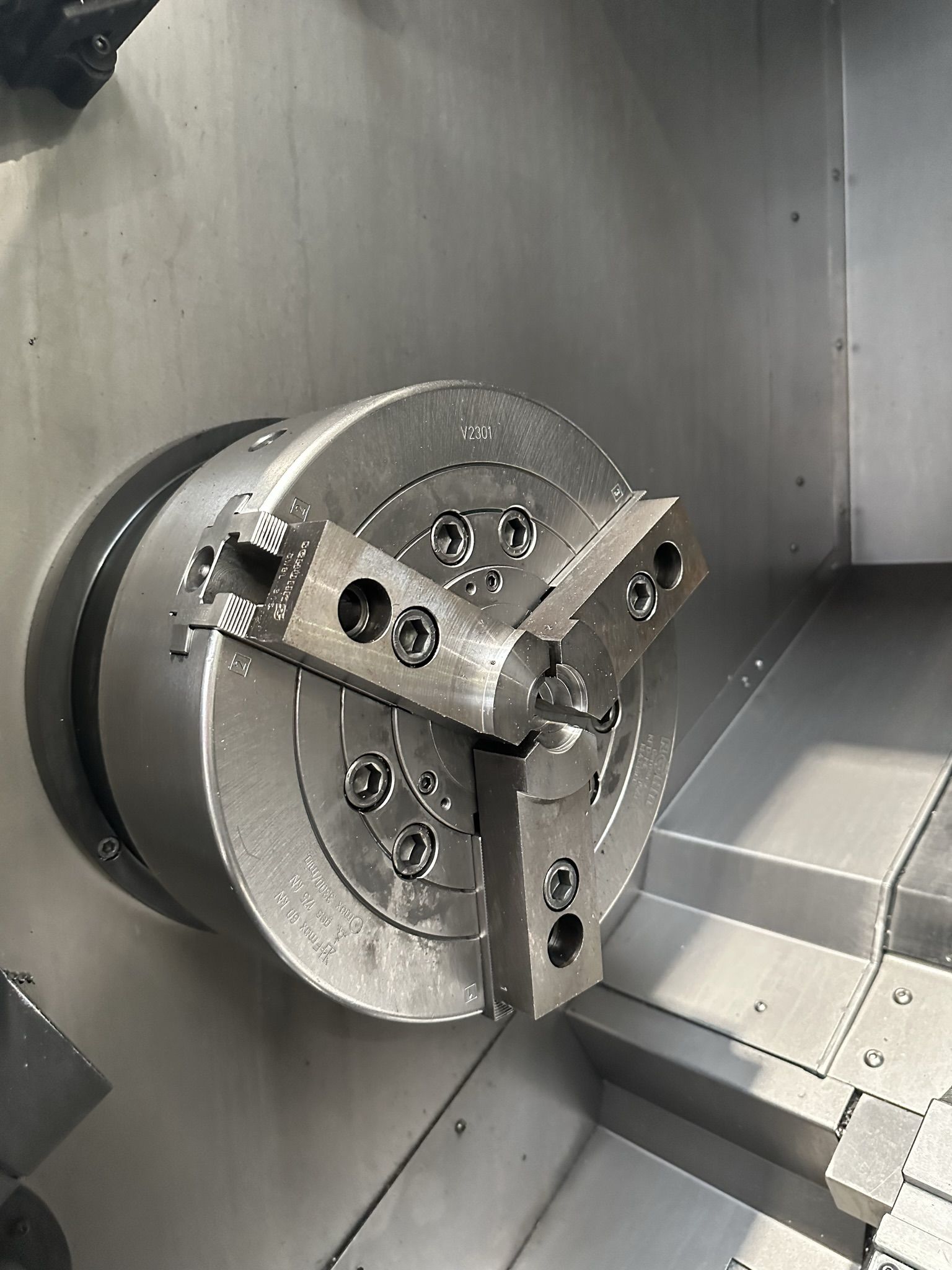

Selbstzentrierendes Spannfutter
315
Motorisierte Werkzeughalter
disponibili
Feste Werkzeughalter
disponibili
Hydraulische Lünette
predisposizione per lunetta
