Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
65 mm2,56 in
Max. sekundär bearbeitbarer Durchmesser
240 mm9,45 in
Max. bearbeitbare Länge
320 mm12,60 in

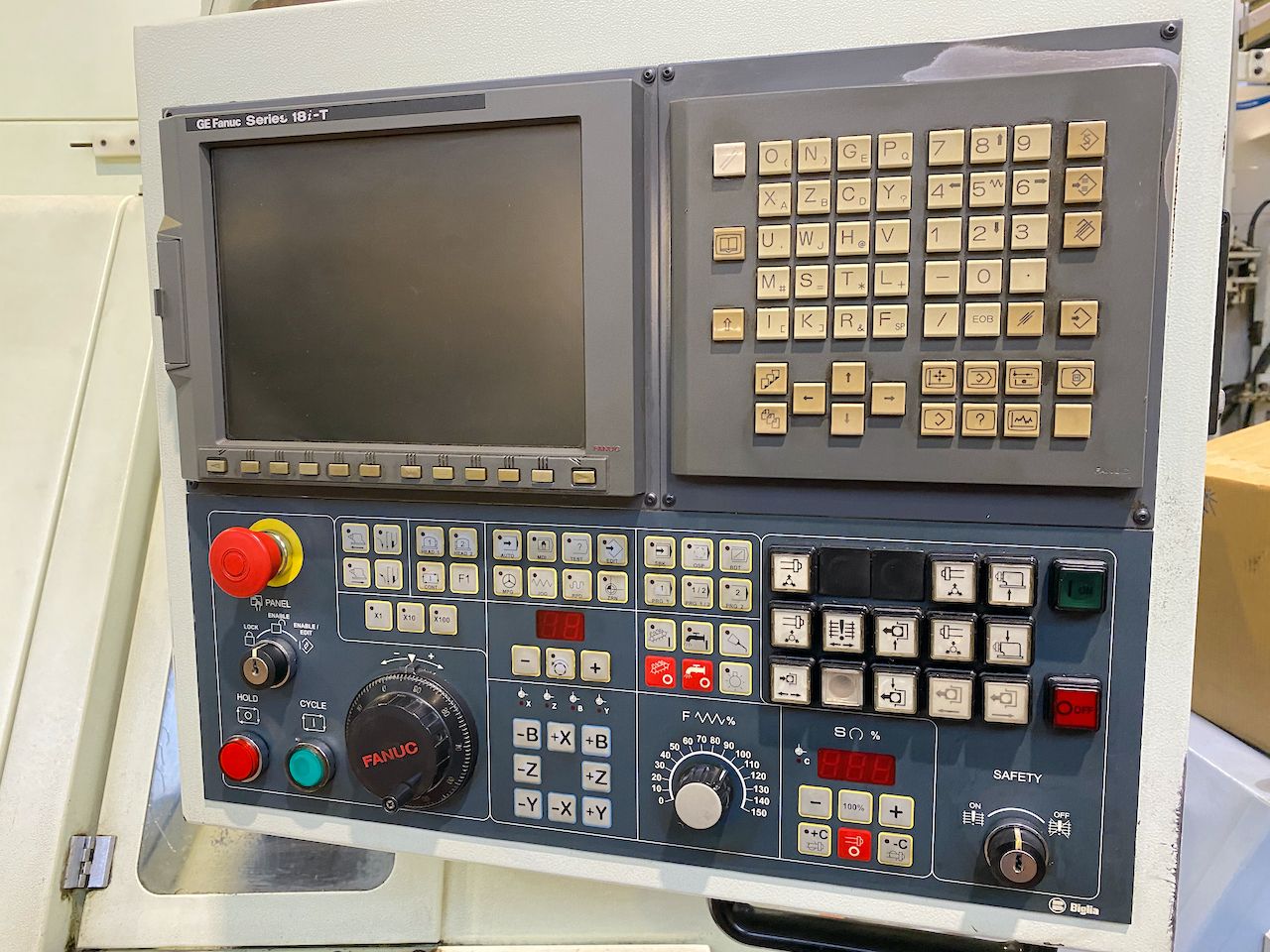

CNC
CNC
Fanuc 18i-TB
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6”
Spindelloch
80 mm3,15 in
Innendurchmesser Lager
110 mm4,33 in
Durchmesser Spannfutter
160 mm6,30 in
Max. Leistung
26 Kw
GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5”
Spindelloch
55 (passaggio 45) mm2,17 (passaggio 1,77) in
Innendurchmesser Lager
80 mm3,15 in

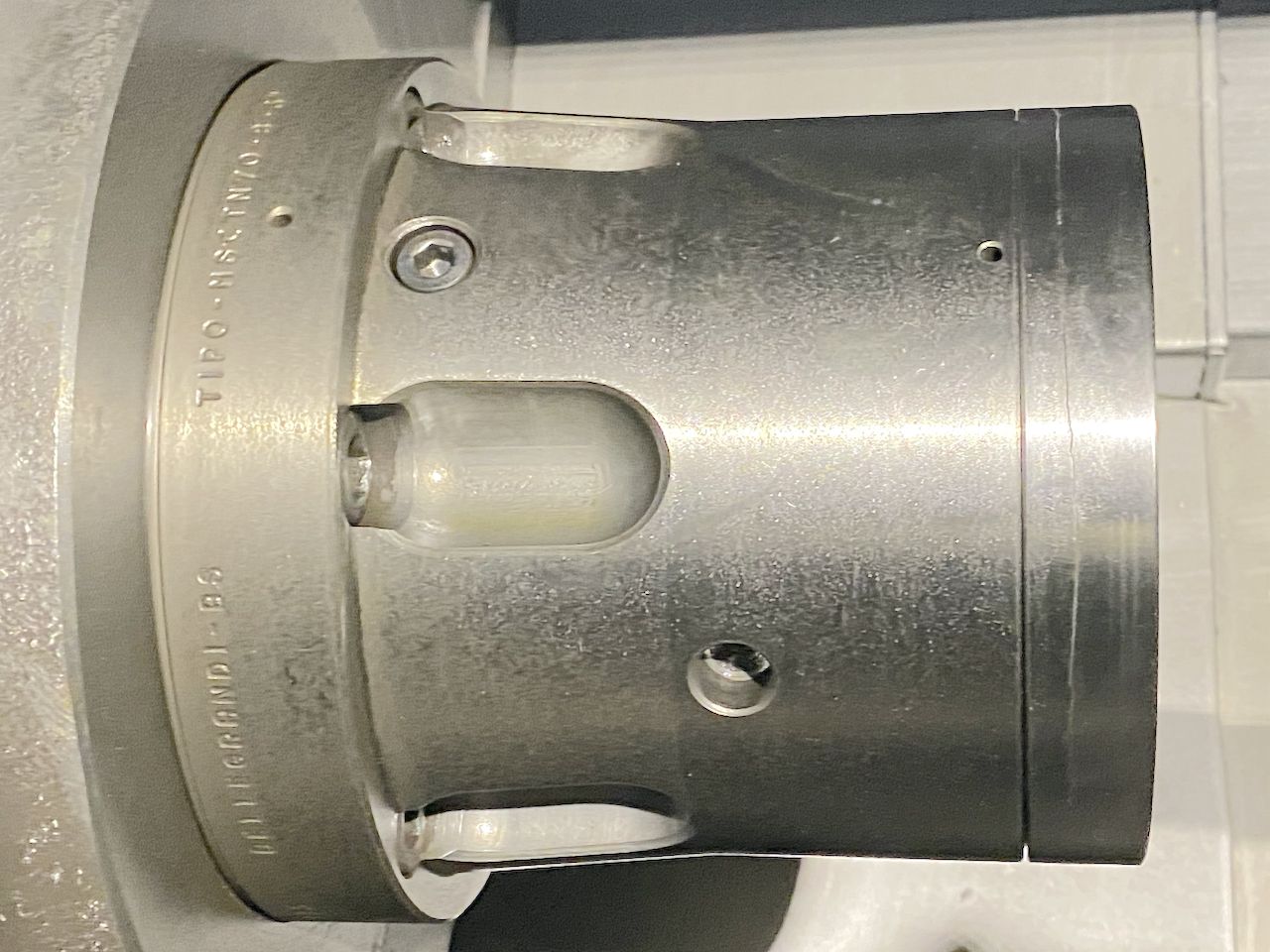

Durchmesser Spannfutter
165 mm6,50 in
Max. Leistung
11 Kw
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Hub Achse X
160 mm6,30 in
Schnell Achse X
20 m/min787,40 ipm
Hub Achse Z
390 mm15,35 in
Schnell Achse Z
24 m/min944,88 ipm
REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Hub Achse X2
160 mm6,30 in
Schnell Achse X2
12 m/min472,44 ipm
Hub Achse Z2
240 mm9,45 in
Schnell Achse Z2
20 m/min787,40 ipm
EXTRA
Gesamtgewicht der Maschine
6500 Kg
Raumbedarf der Maschine
4150x2100x2200 mm163,39x82,68x86,61 in

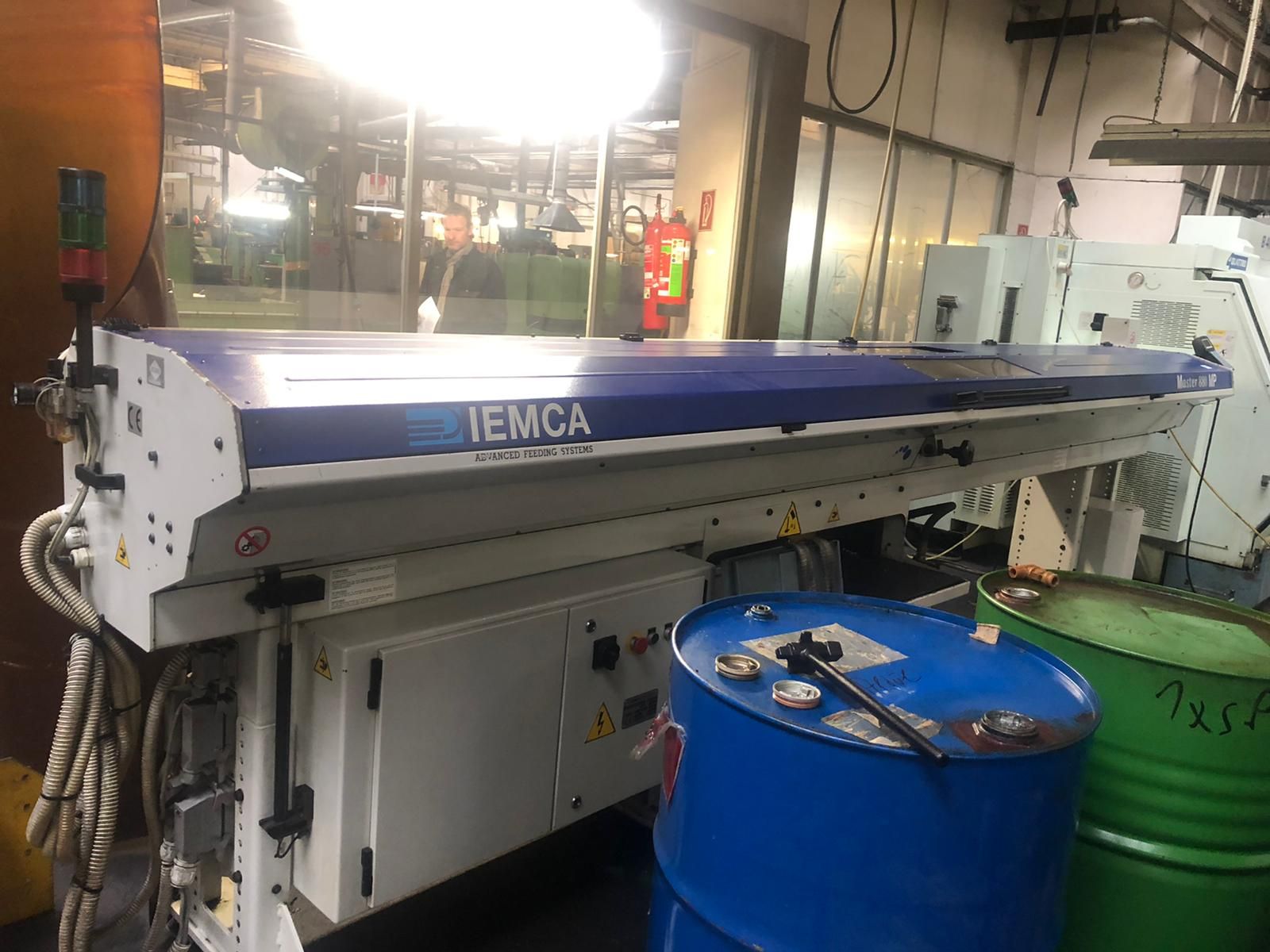

Stangenlademagazin
IEMCA MASTER 880MP
Gebrauchs- und Wartungsanleitungen
Ja

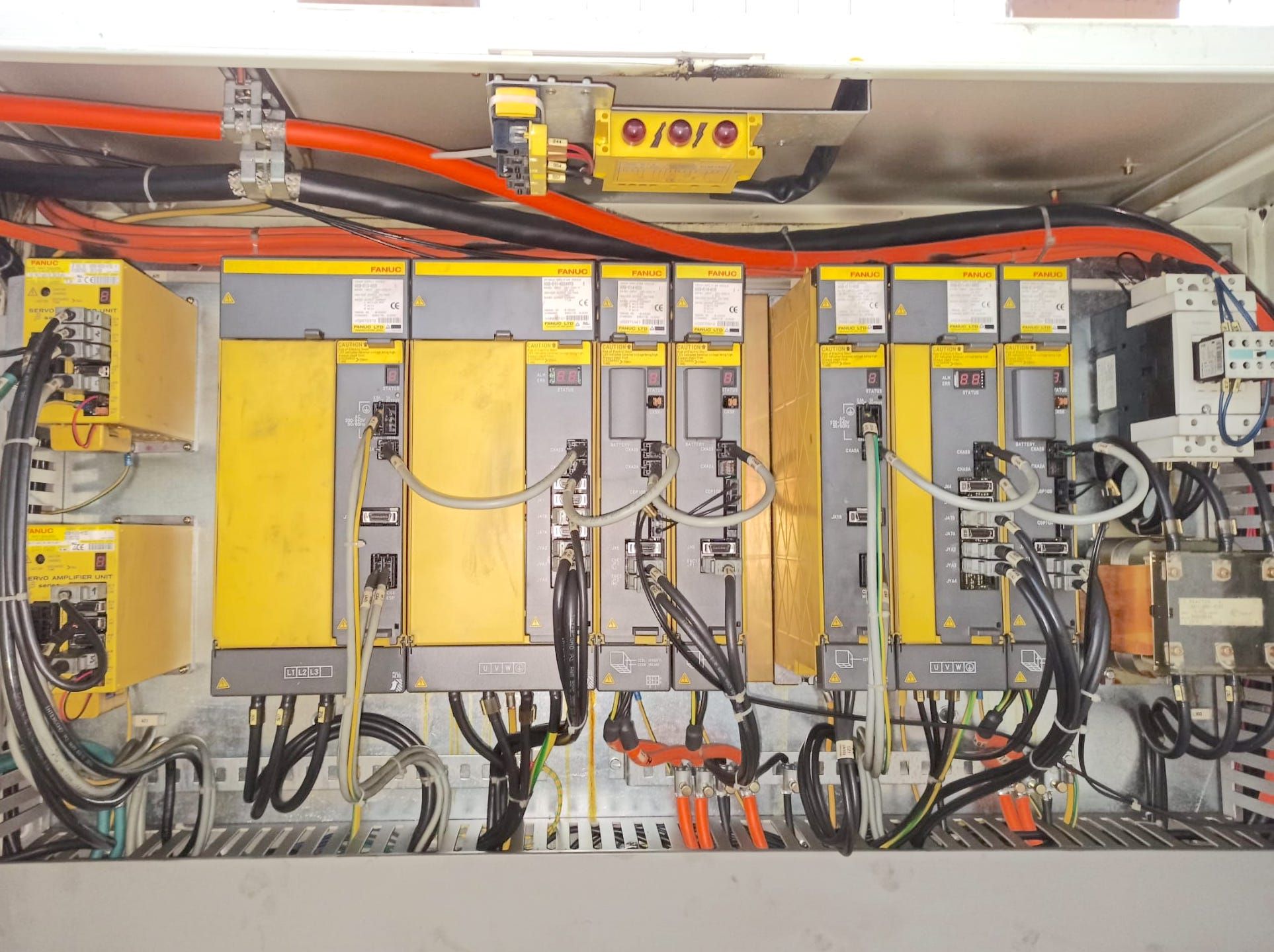

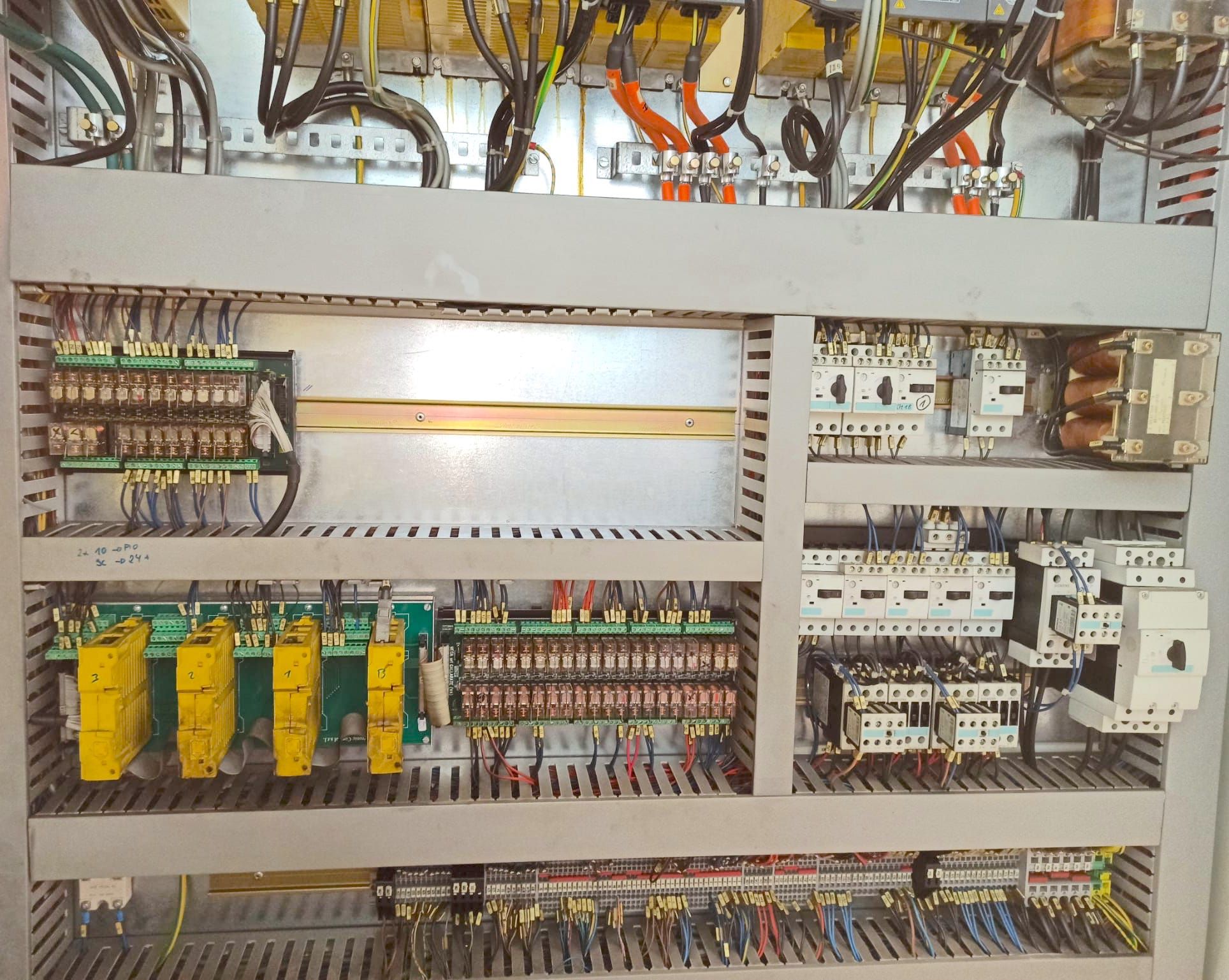

Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
