Kategorie
Drehbänken
Typ
CNC
Marke
Modell

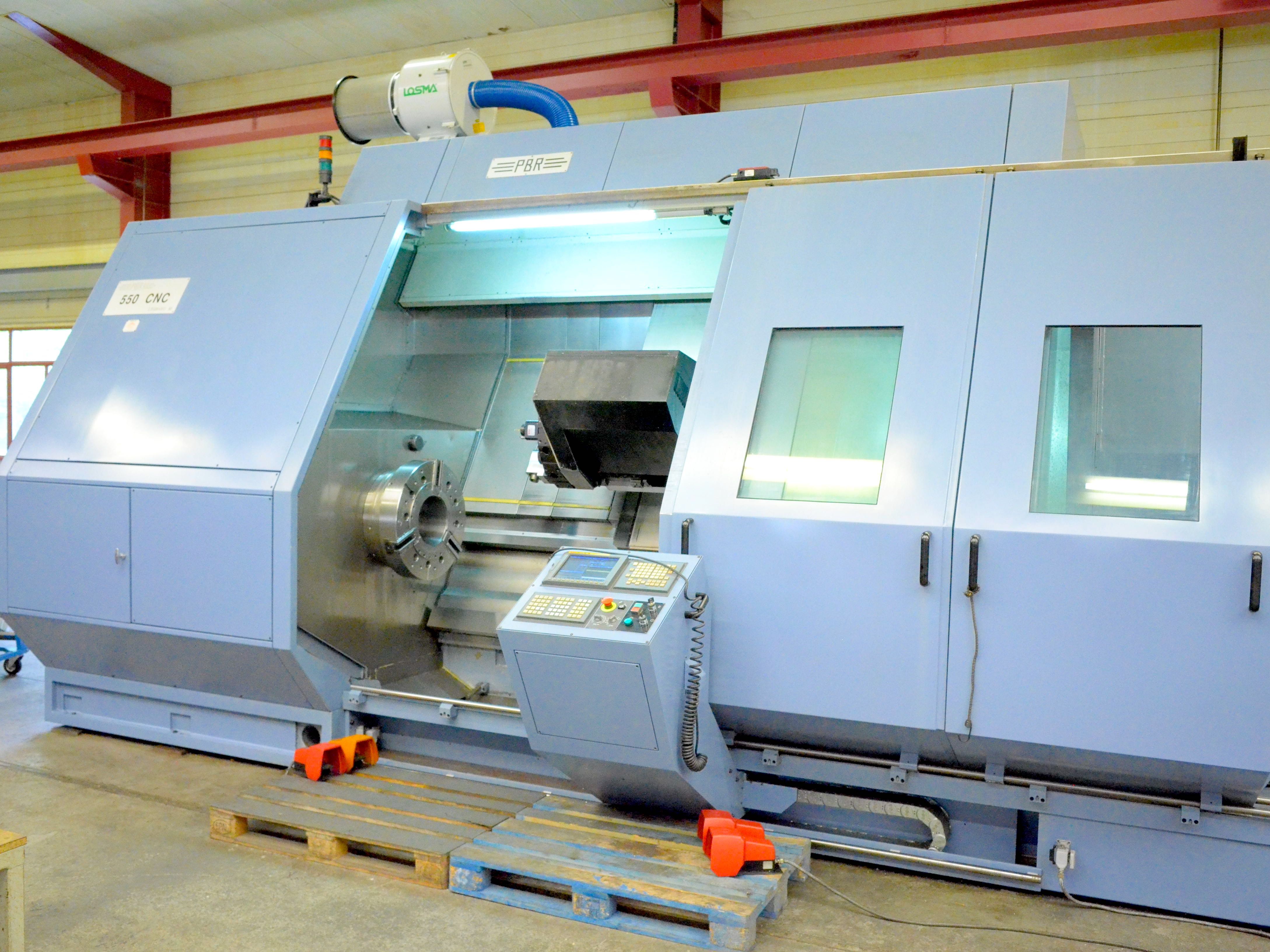

A550 CNC
Kapazität
ø1100/930x2000 mmø43,31/36,61x78,74 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. bearbeitbare Länge
2000 mm78,74 in
Breite Drehbankbett
1300 mm51,18 in
Anzahl Führungen
4
Max. Gewicht zwischen den Spitzen
8.000 Kg
Max. Gewicht auf Lünette
10.000 Kg
Max durchmesser auf dem Bett
1100 mm43,31 in
Maximaler Durchmesser bei Kreuzschlitten
930 mm36,61 in
GERADE WERKBANK
Breite Werkbank
1300 mm51,18 in
Anzahl Führungen
4
CNC
CNC

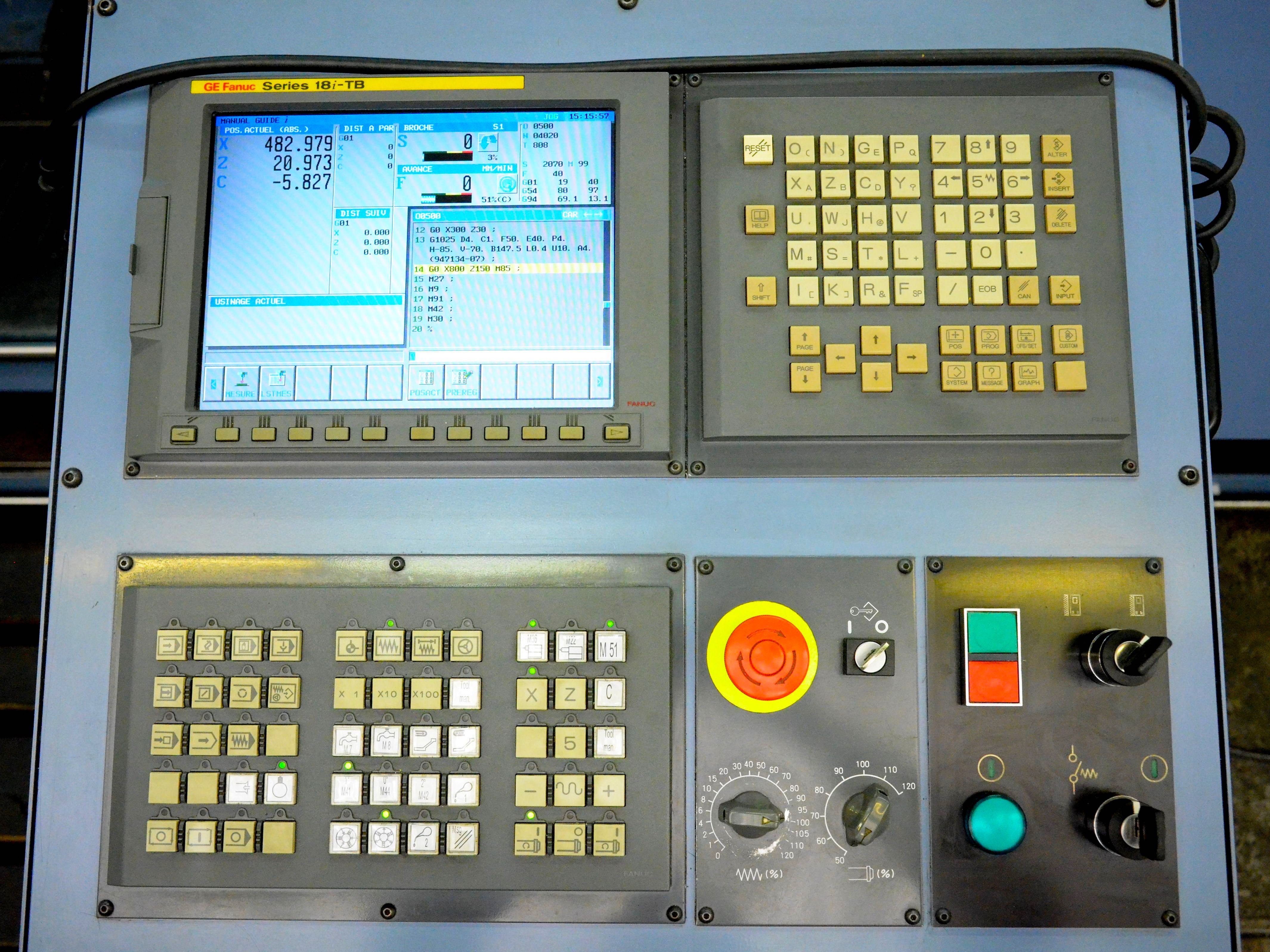

FANUC 18i-TB
Antriebe
Fanuc
Anmerkungen
Manual Guide
HAUPTSPINDEL
Max. Drehgeschwindigkeit
10 - 1.720 rpm
Spindelnase
A1-15
Spindelloch
130 mm5,12 in
Innendurchmesser Lager
190 mm7,48 in

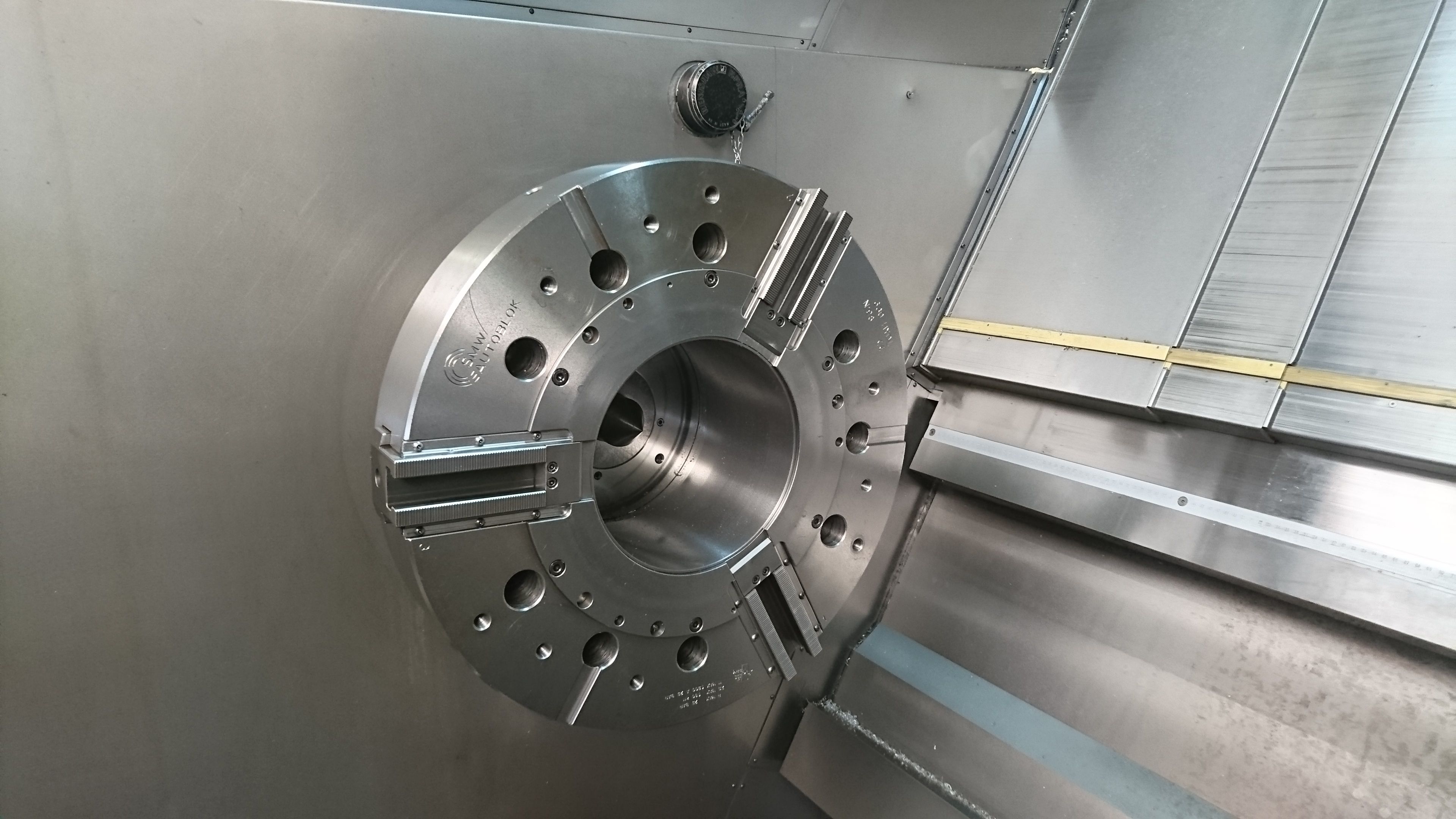

Durchmesser Spannfutter
SMW-Autoblock ø630 mmSMW-Autoblock ø24,80 in
Max. Leistung
51 Kw
Max. Drehmoment
10.338 Nm
Auflösung Achse C
0,001 °
Umschaltung
2: I 48 - 320 / II 260 - 1720

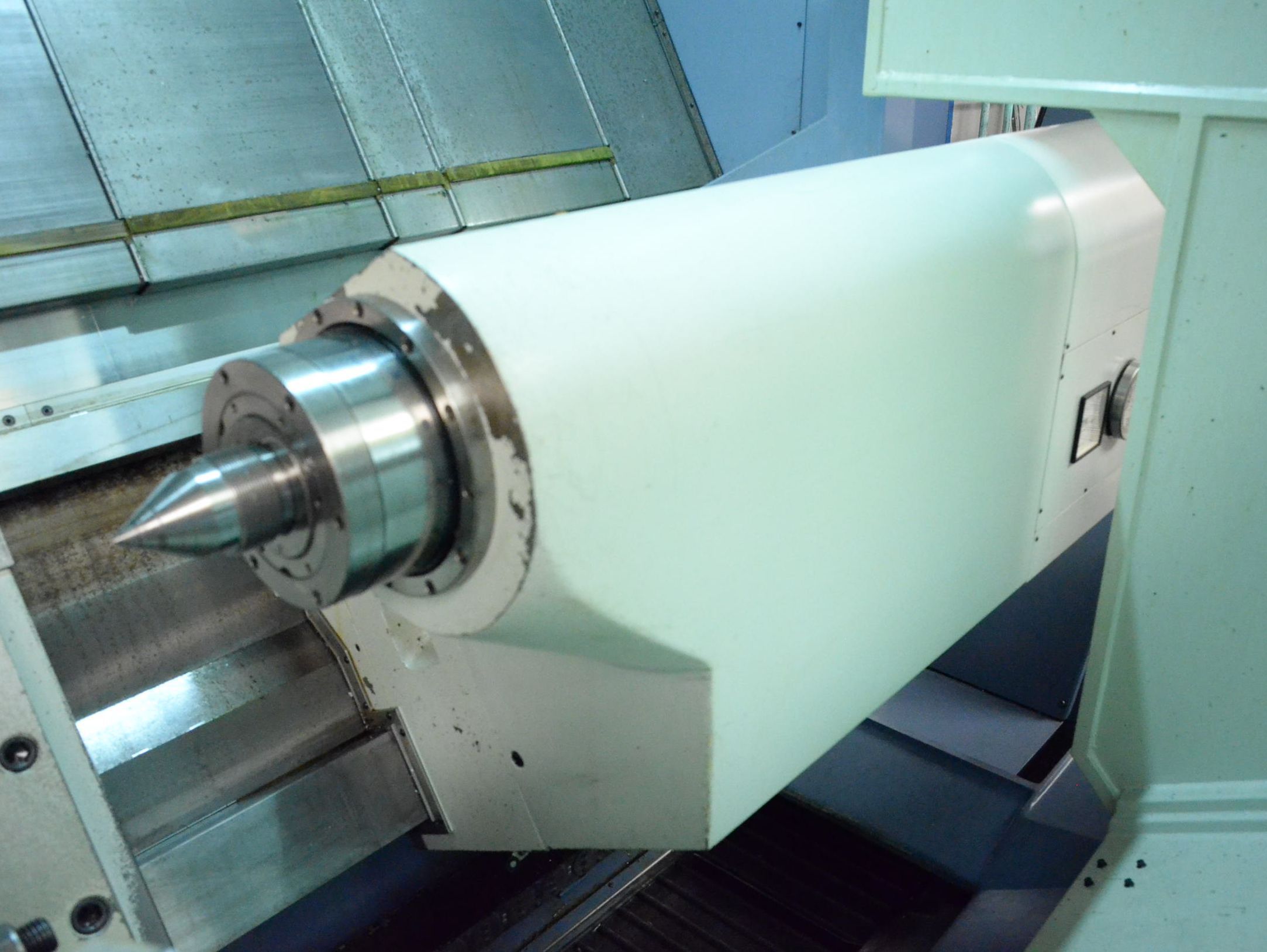

REITSTOCK
Durchmesser Pinole
180 mm7,09 in
Hub Pinole
200 mm7,87 in
Aufnahme
MK6

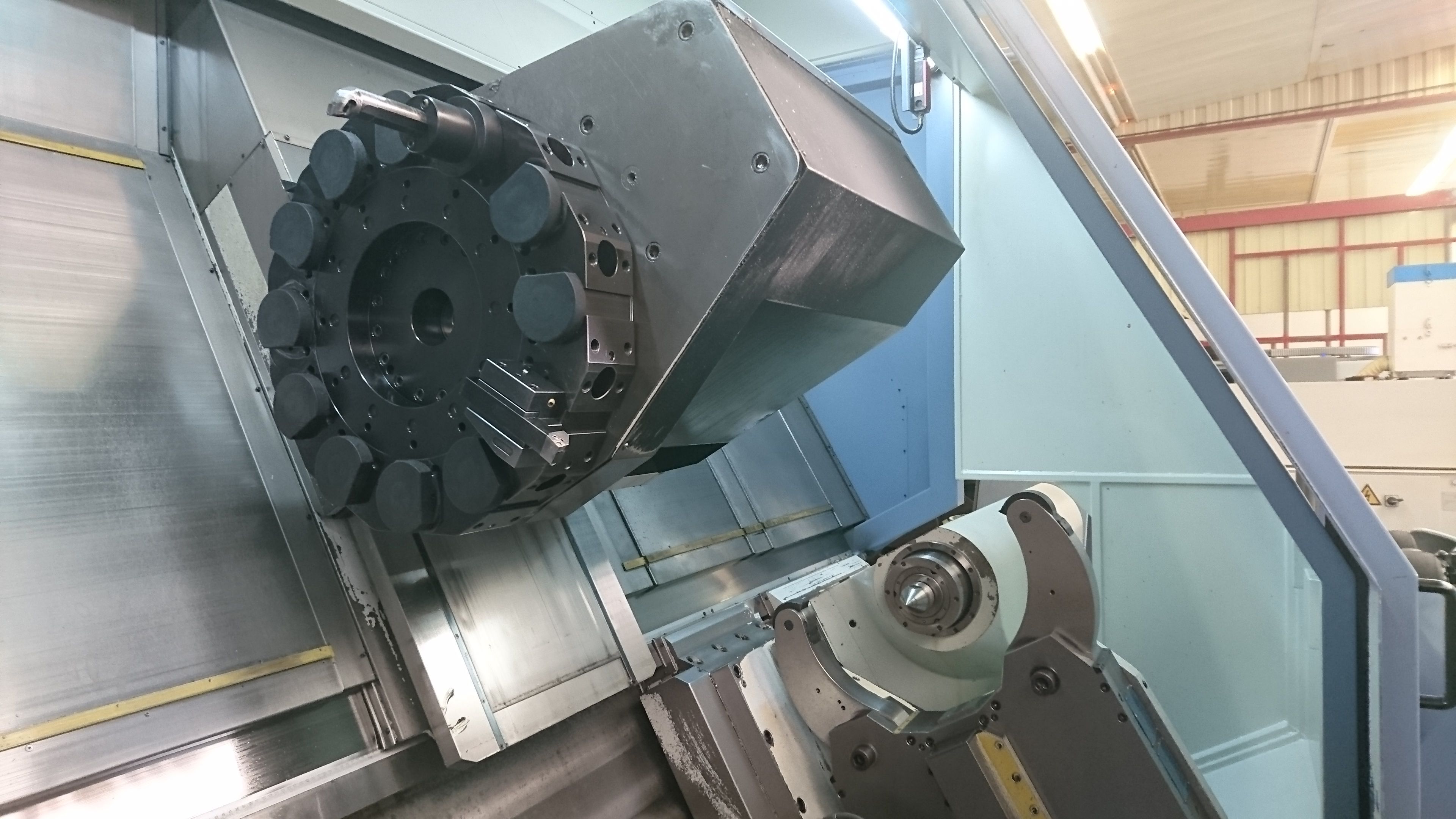

Anzahl Plätze
12
Anzahl motorisierte Plätze
6
Hub Achse X
580 mm22,83 in
Hub Achse Z
2100 mm82,68 in
Schnell Achse X
8 m/min314,96 ipm
Schnell Achse Z
8 m/min314,96 ipm
Leistung motorisierte Werkzeuge
5,5 Kw
EXTRA
Max. Installierte Leistung
400V / 78 Kw
Gesamtgewicht der Maschine
19.700 Kg
Raumbedarf der Maschine
7300x2810x2915 mm287,40x110,63x114,76 in

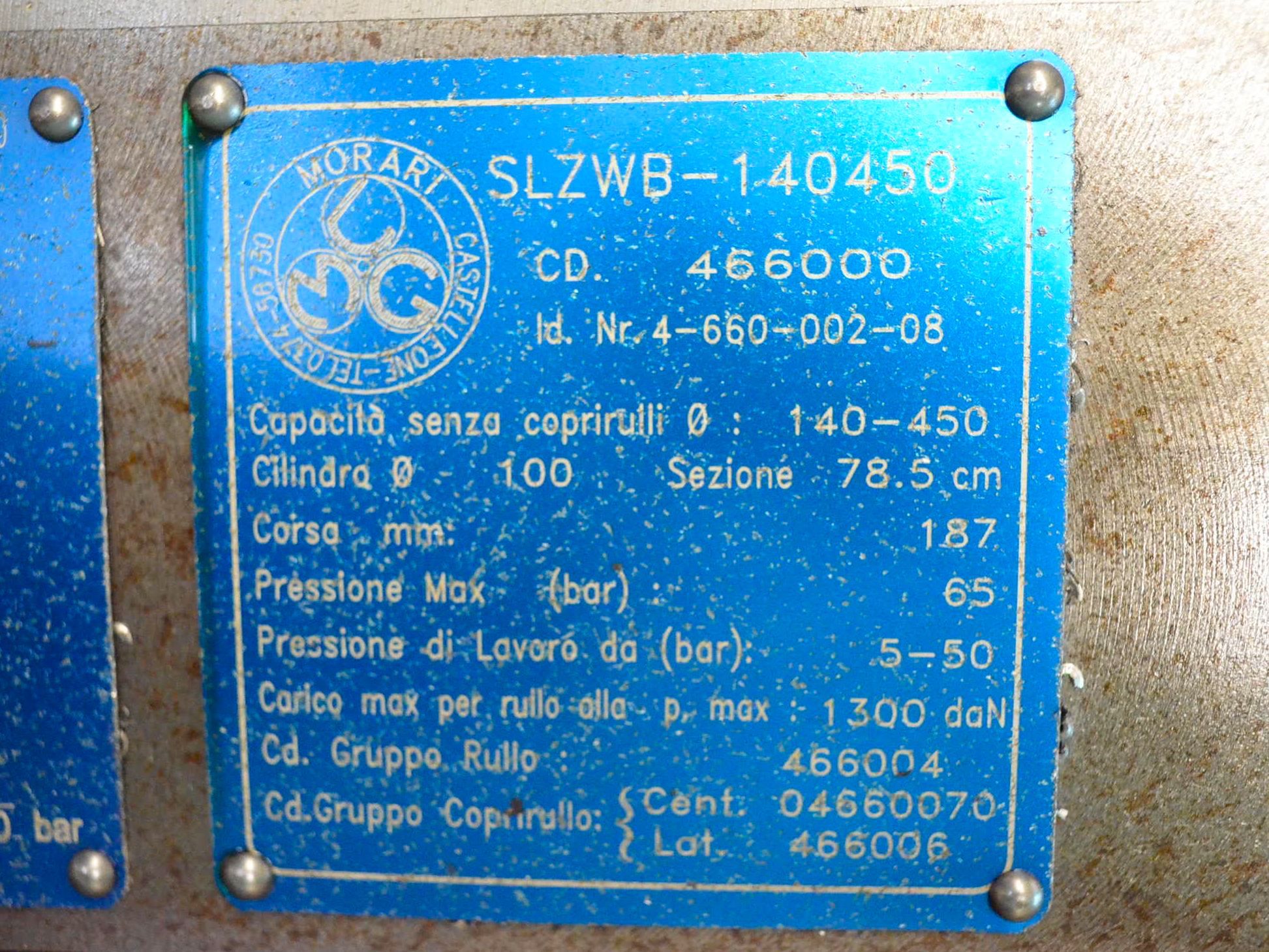

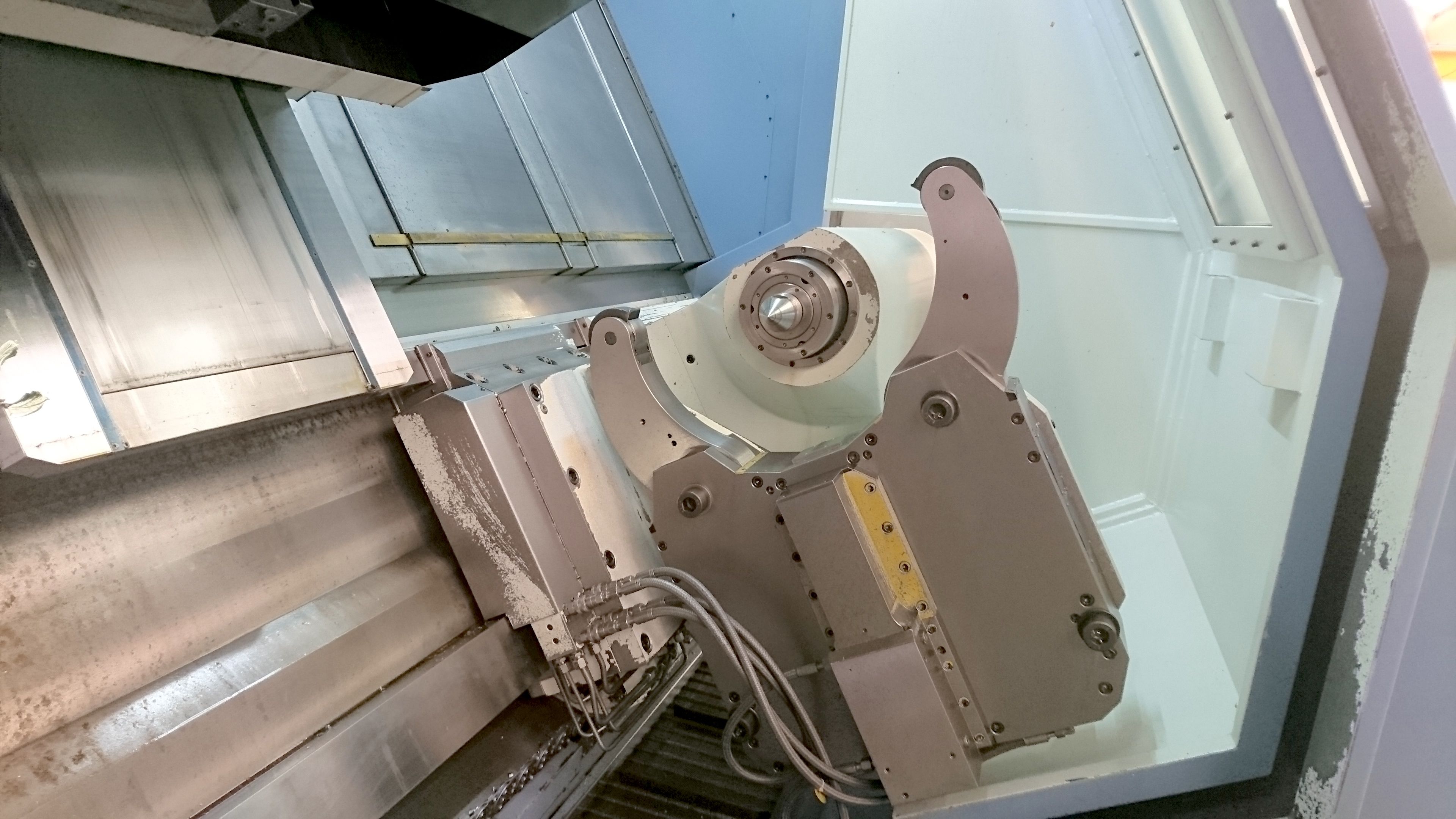

Hydraulische Lünette
Morari SLZWB-140450 ø140-450mm

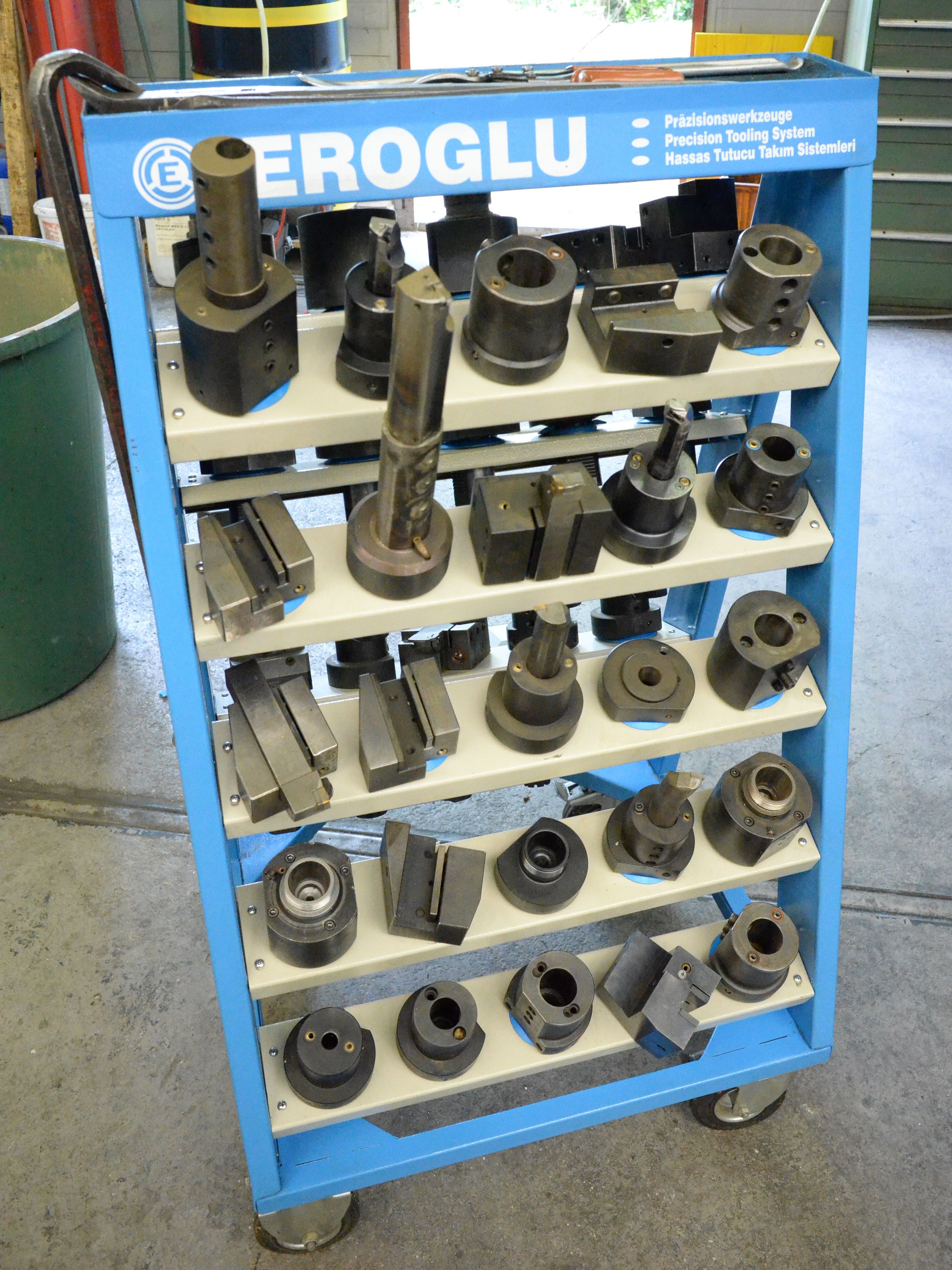

Feste Werkzeughalter
20
Motorisierte Werkzeughalter
4

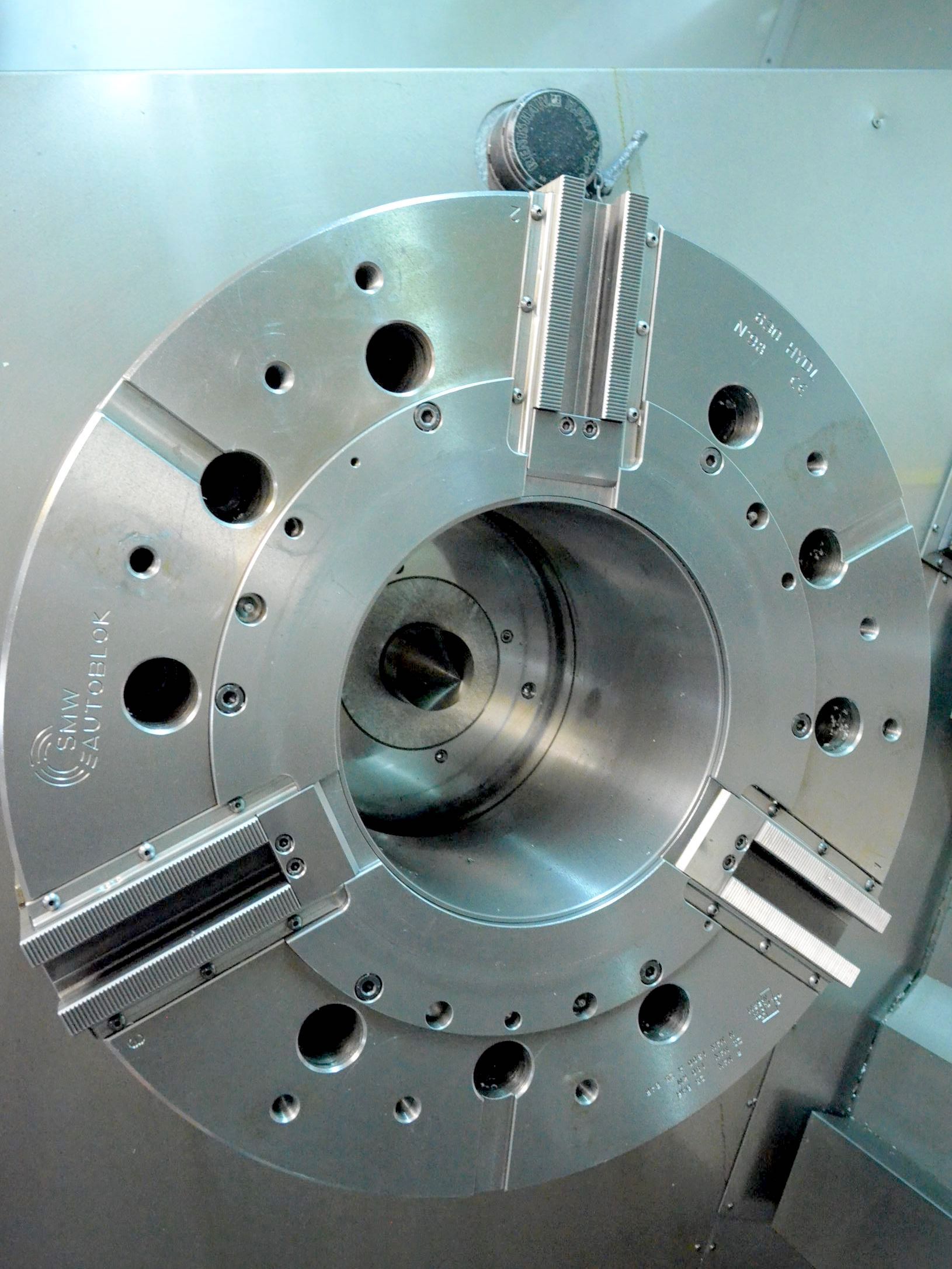

Selbstzentrierendes Spannfutter
SMW-Autoblock ø630mm
Plattform
manuale 4 griffe ø630
Späneförderer
yes

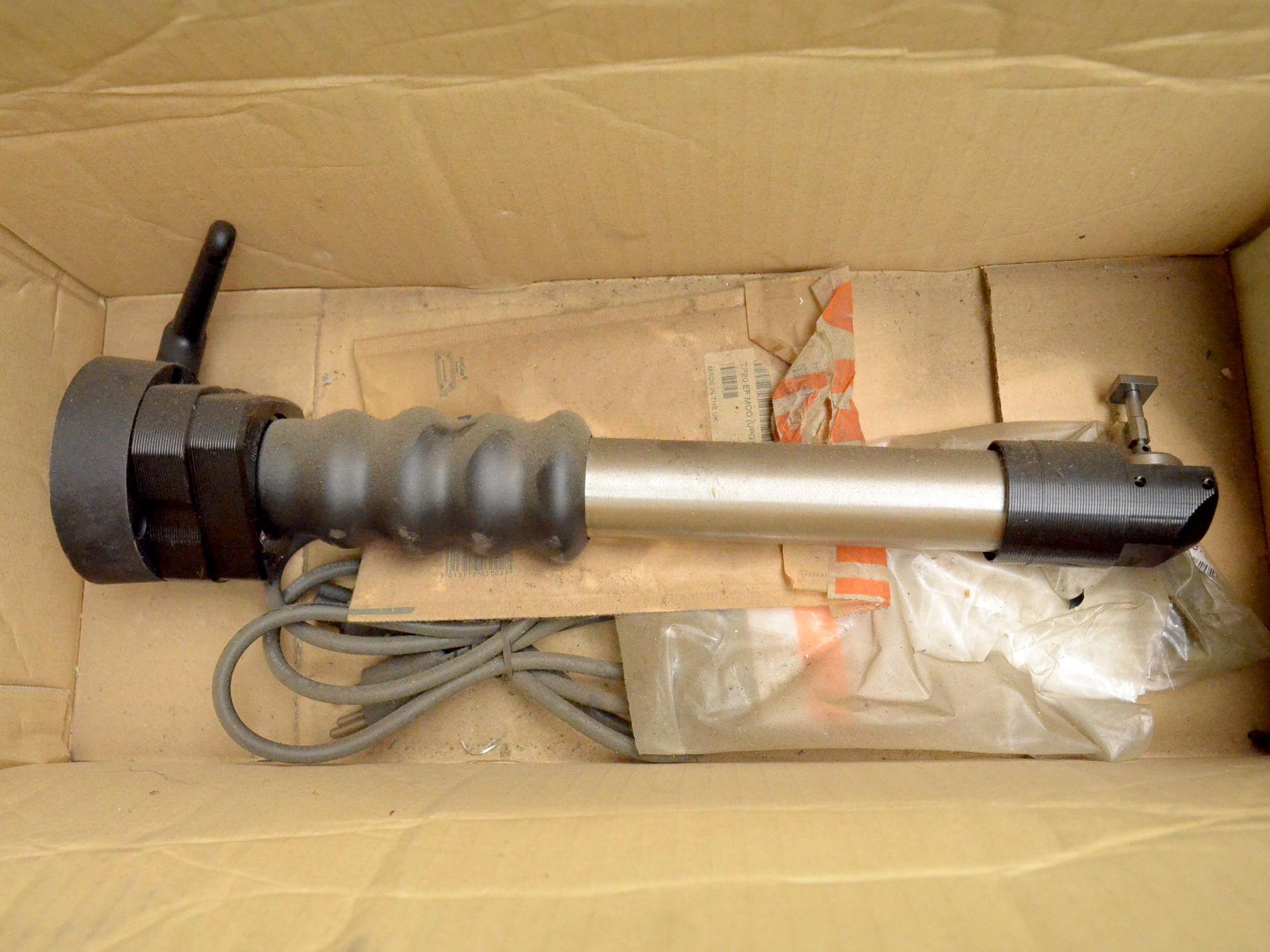

Werkzeugvoreinstellung
yes
Kühlmittelpumpe
50Bar
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Rauchabsaugung
Ja
Schutzeinrichtungen
integrali CE
Lieferbarkeit
Pronta
Sichtbar in Funktion
Ja
Principali interventi/aggiornamenti effettuati sulla macchina
condizioni pari al nuovo
