Kategorie
Fräsmachinen
Typ
Gantry
Marke
Modell

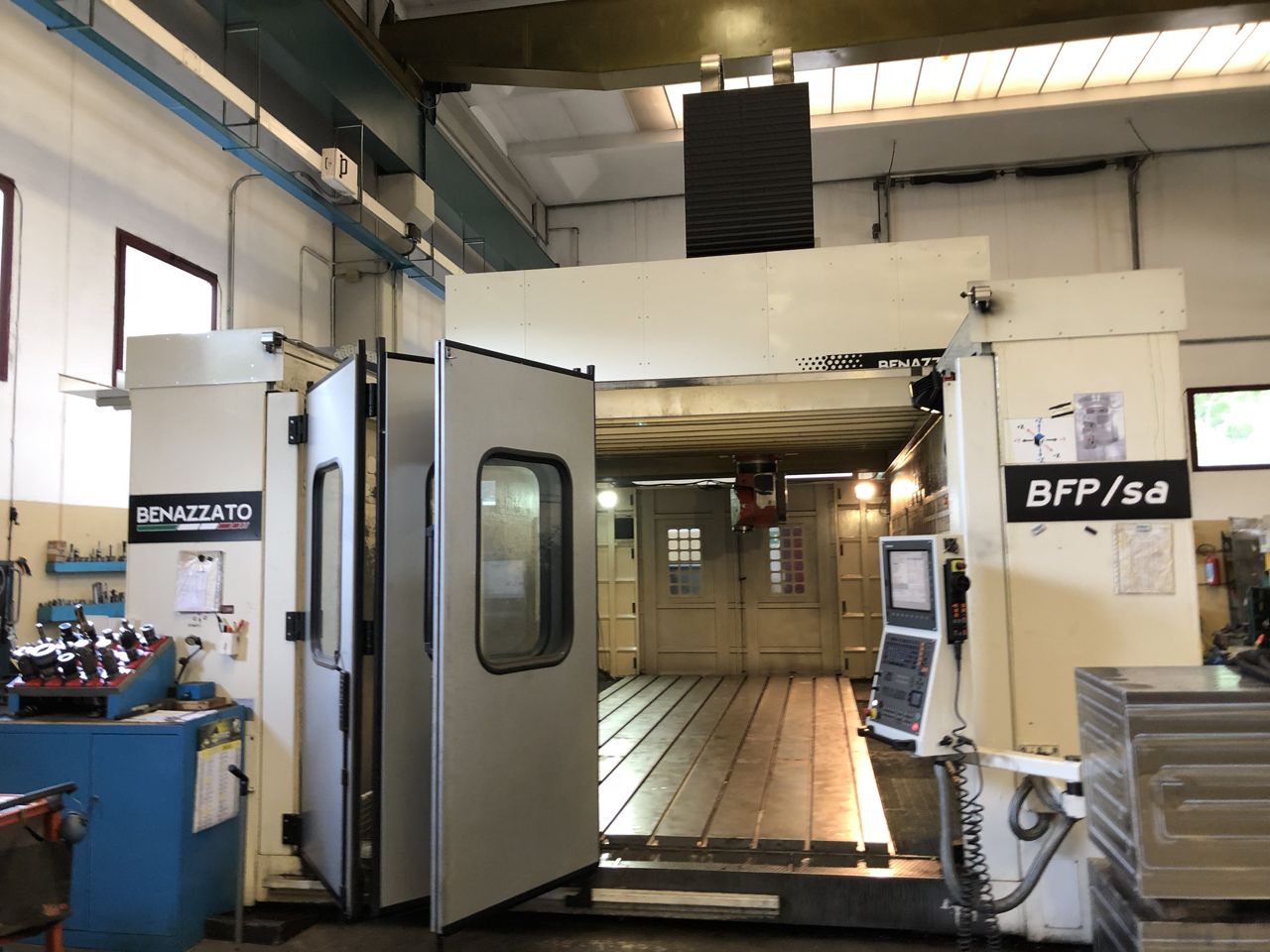

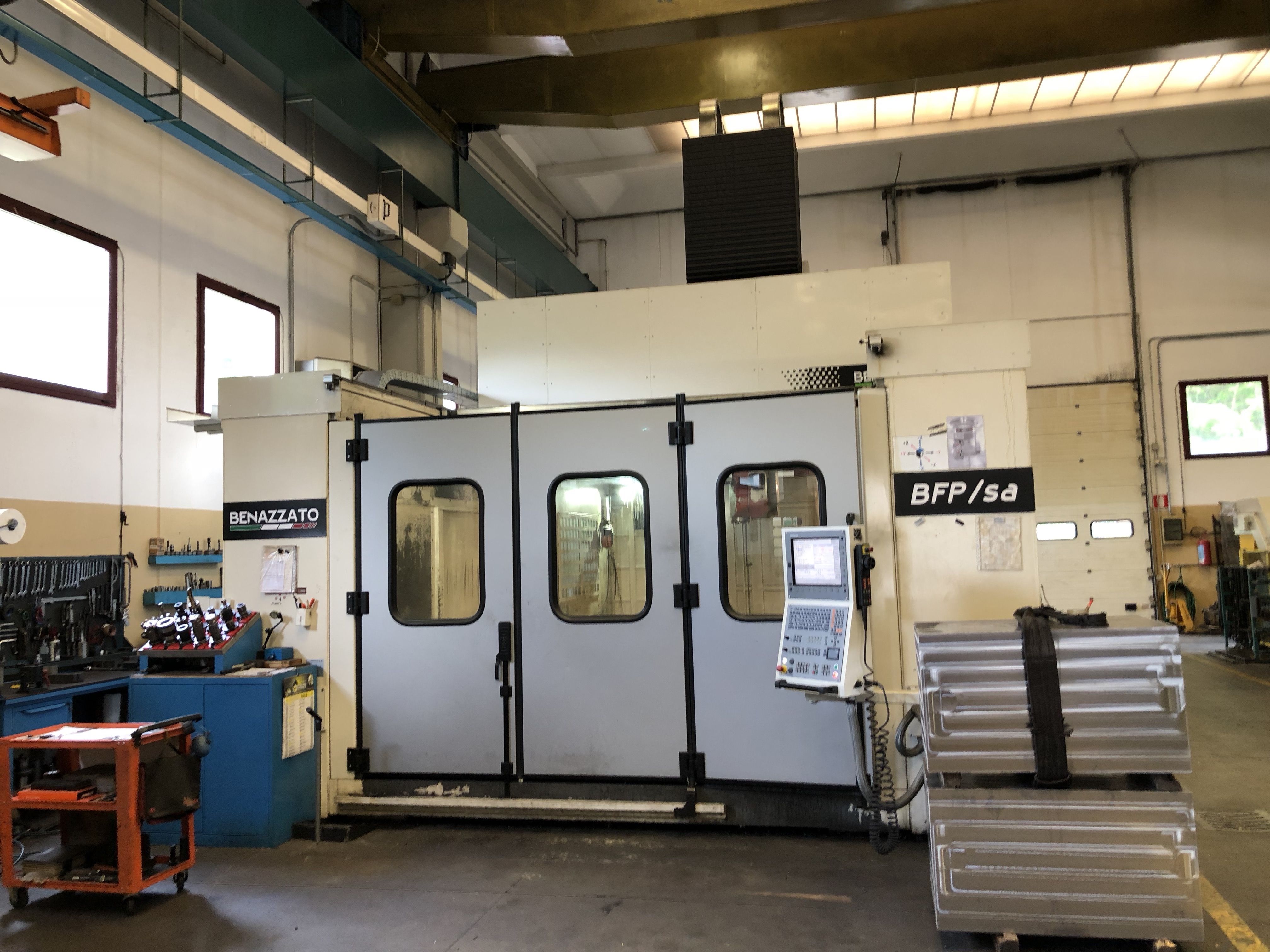

BFP/SA
Kapazität
5000x2500x1500 mm196,85x98,43x59,06 in
Technische Daten
Metrisch
Imperial

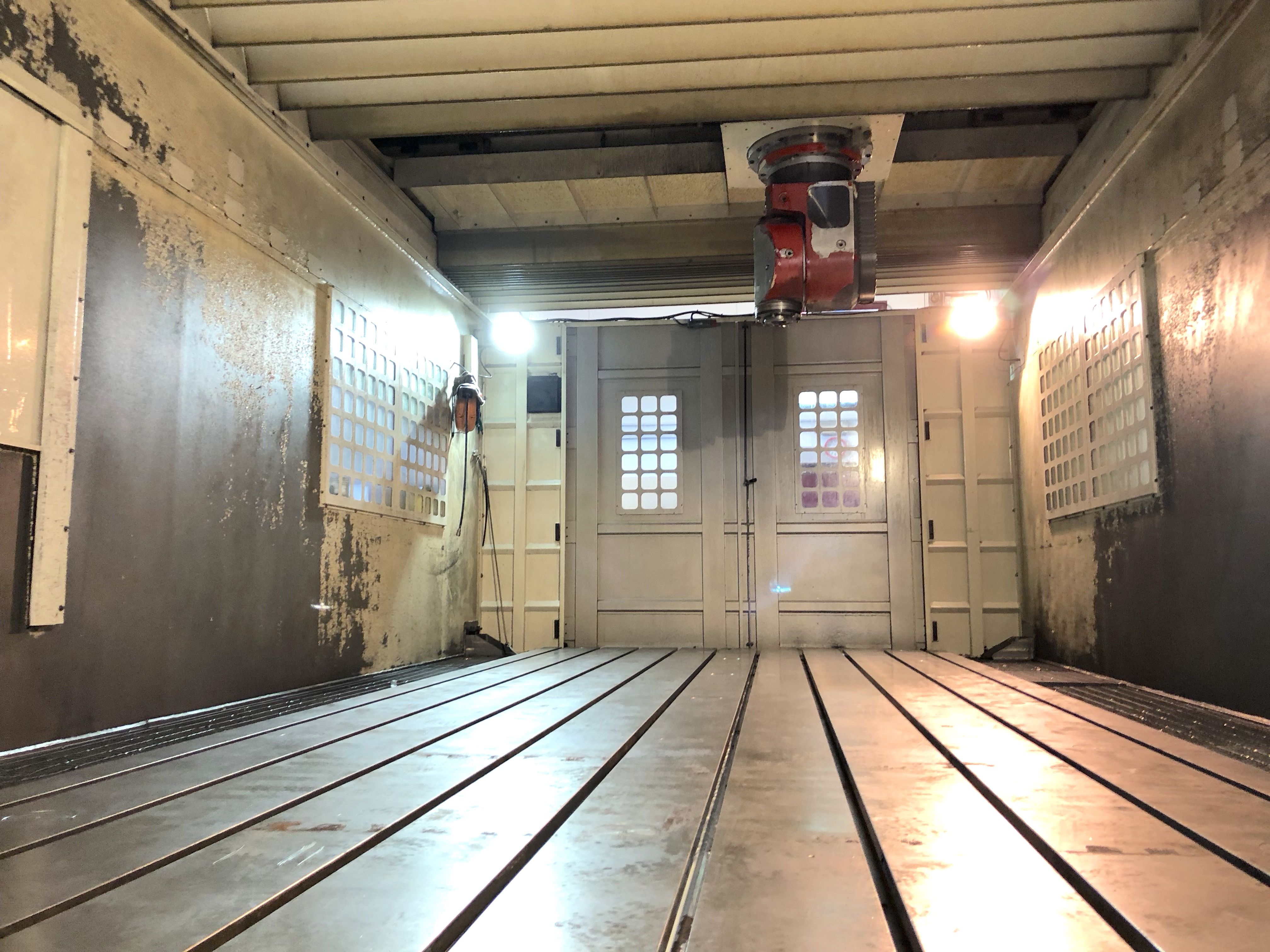

ARBEITSBEREICH
Längs (X)
5000 mm196,85 in
Vertikal Ram (Y)
1500 mm59,06 in
Quer Traverse (Z)
2500 mm98,43 in
Abstand zwischen den Säulen
3000 mm118,11 in
Achsenhalterung
Guide a THK sez. 100mm a ricircolo di rulli, viti a ricircolo di sfere con doppia chiocciola, doppio motore e 4 guide su asse X

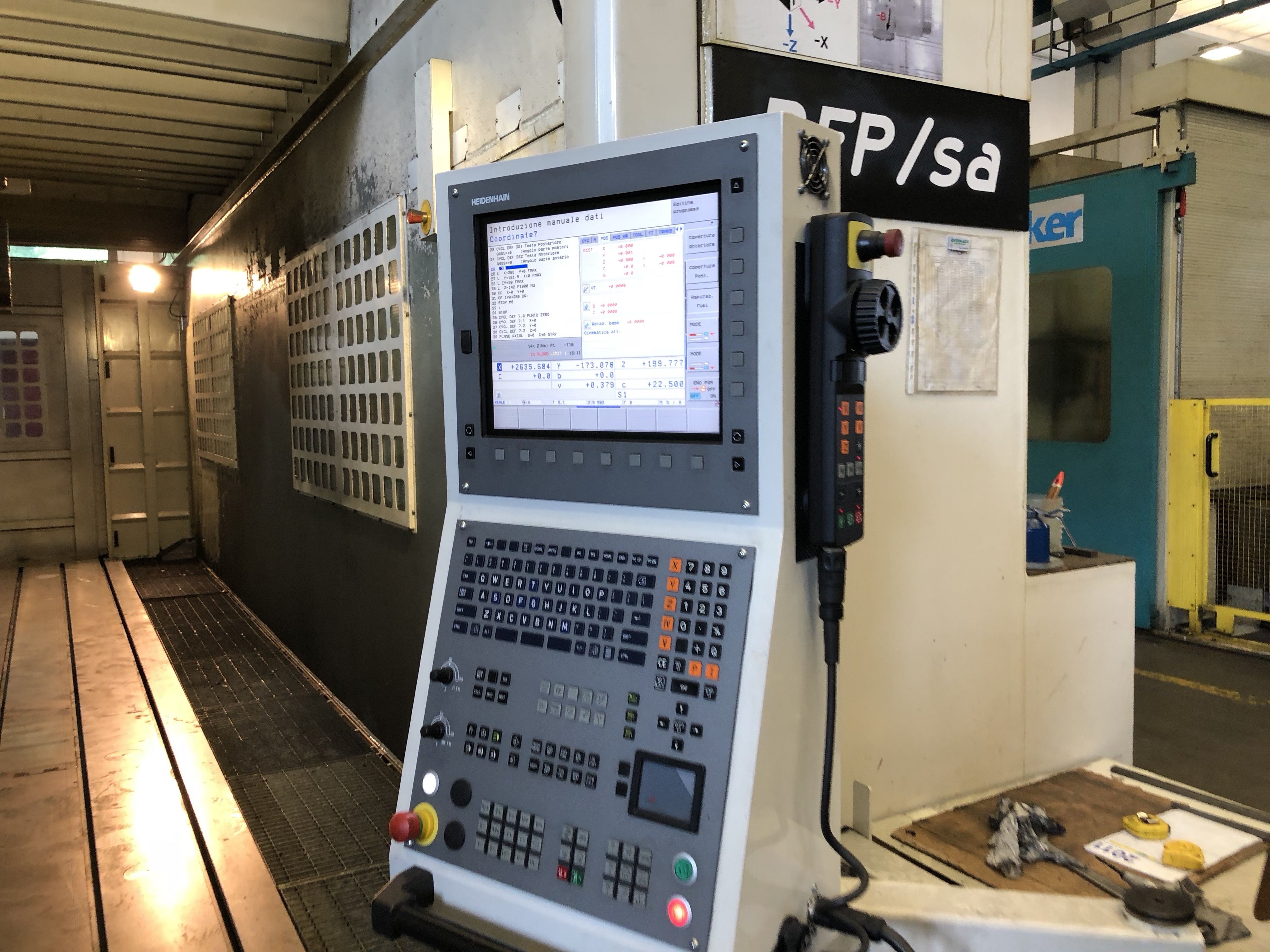

CNC
CNC
Heidenhain iTNC530SP
Antriebe
Heidenhain
Messsystem
Righe ottiche pressurizzate Heidenhain
SPINDEL
Querschnitt RAM
600x600 mm23,62x23,62 in
Leistung der Spindel
40 Kw
Umschaltung
2 gamme ZF
Drehgeschwindigkeit
0-4000 Rpm
Drehmoment
1200 Nm
Aufnahme
ISO50
Anmerkungen
refrigerante int/est
BEARBEITUNGSEBENE
Größe (LxBxH)
7000x2500x300 mm275,59x98,43x11,81 in
Kapazität
10.000 Kg/mq
Gesamtkapazität
175.000 Kg
Anzahl T-Nuten
10x250mm 28mm M24
Anmerkungen
Piano Stolle in Ghisa

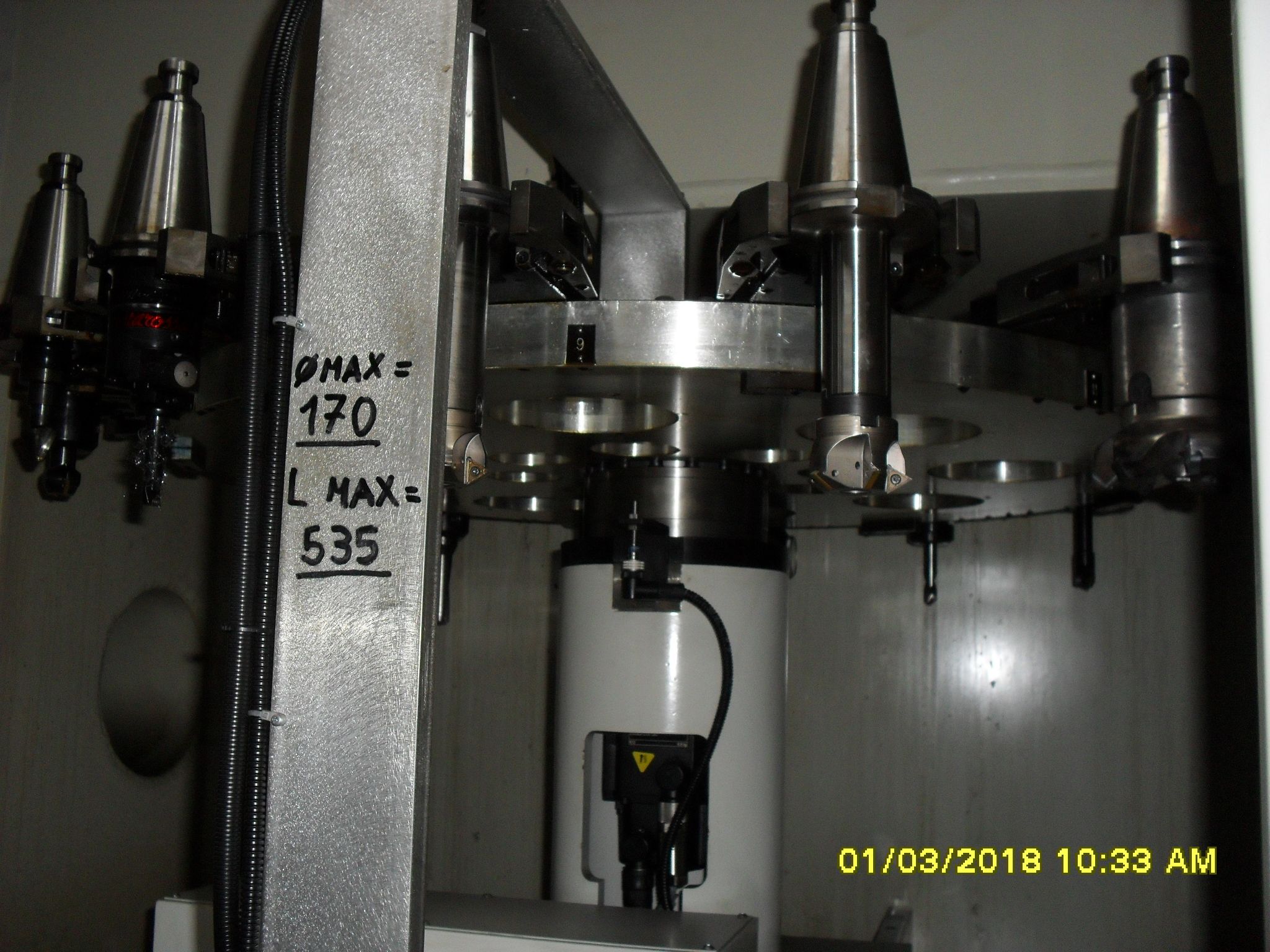

ATC
Plätze
24
Max. Durchm. Werkzeug
170 mm6,69 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
230 mm9,06 in
Max. Länge Werkzeug
535 mm21,06 in
Max. Gewicht Werkzeug
25 Kg
Werkzeugaufnahme
ISO50 DIN 69871
VORSCHüBE
Schnell X
20 m/min787,40 ipm
Schnell Y
20 m/min787,40 ipm
Schnell Z
20 m/min787,40 ipm

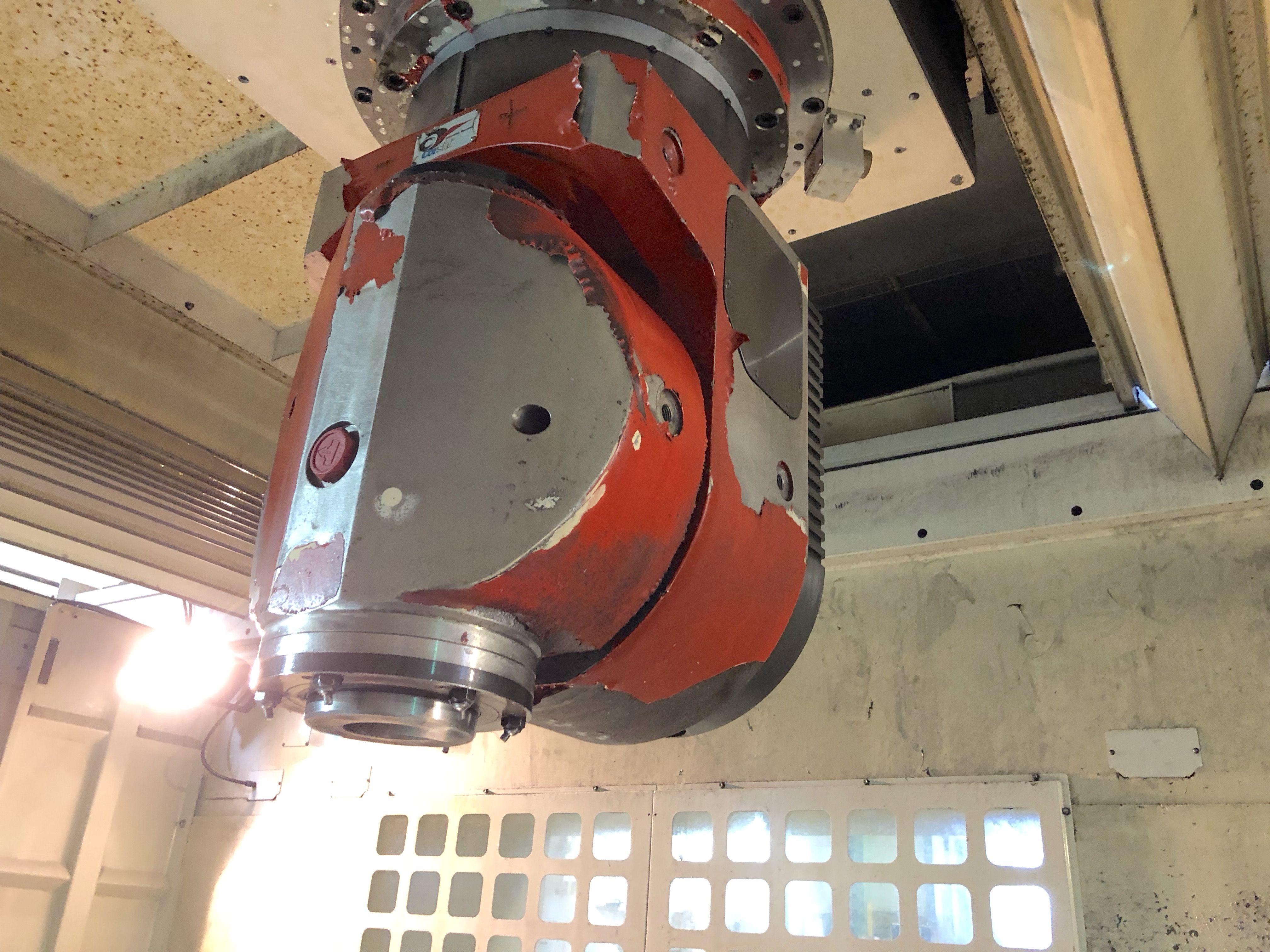

SPINDELSTOCK 1
Typ
TW40C
Spindelaufnahme
ISO50 DIN69871
Achse A
(index 2,5°) +/- 105 °
Achse C
(index 2,5°) +/- 180 °
Max. Drehmoment
1200 Nm
Max. Geschwindigkeit
4000 Rpm
Max. Leistung
40 Kw
Kühlmittel
Int/ext
EXTRA
Gesamtgewicht der Maschine
74000 Kg
Hochdruck
40Bar

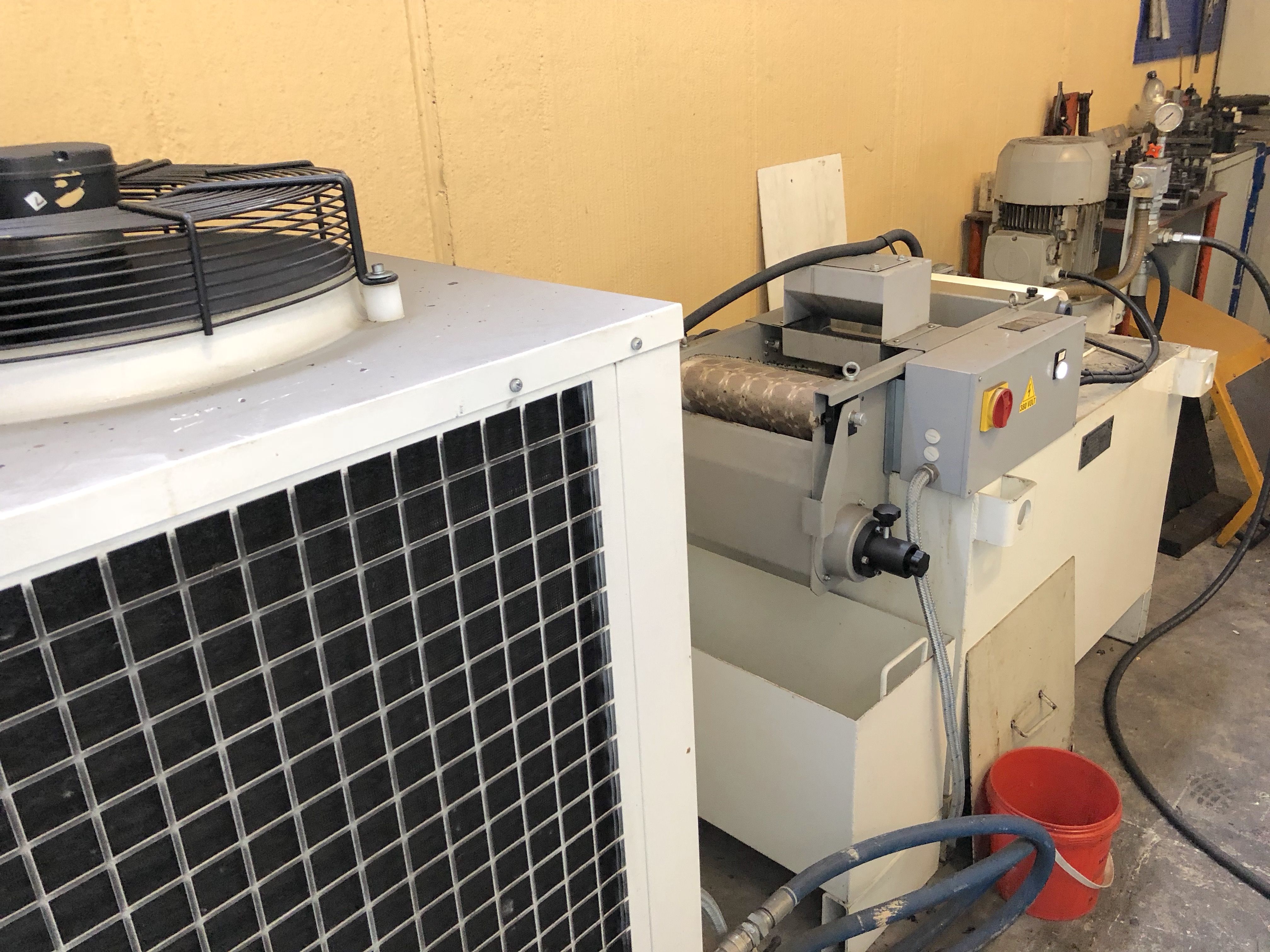

Filtersystem
Vasca filtro a carta
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja

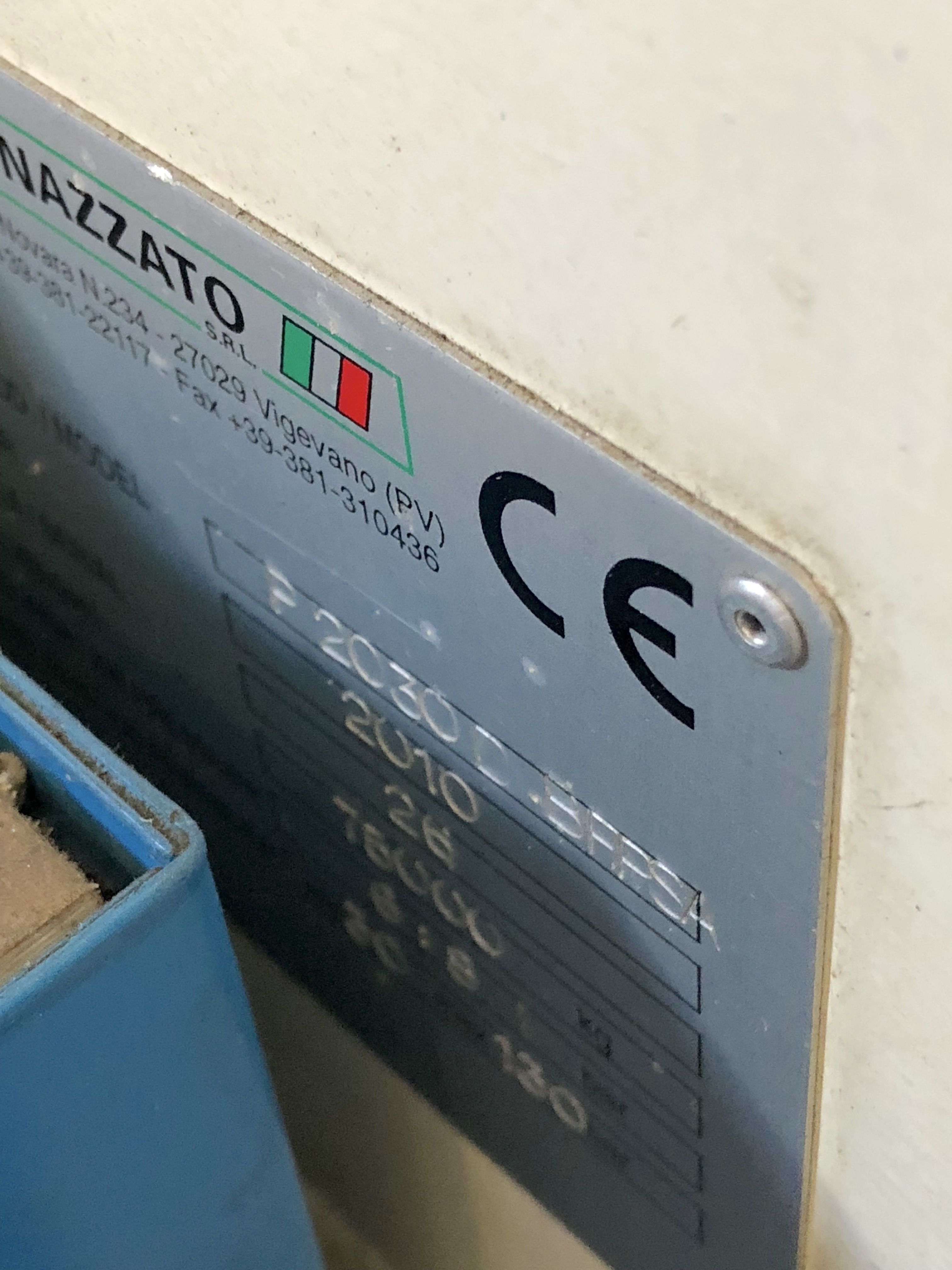

CE-Kennzeichnung
Ja

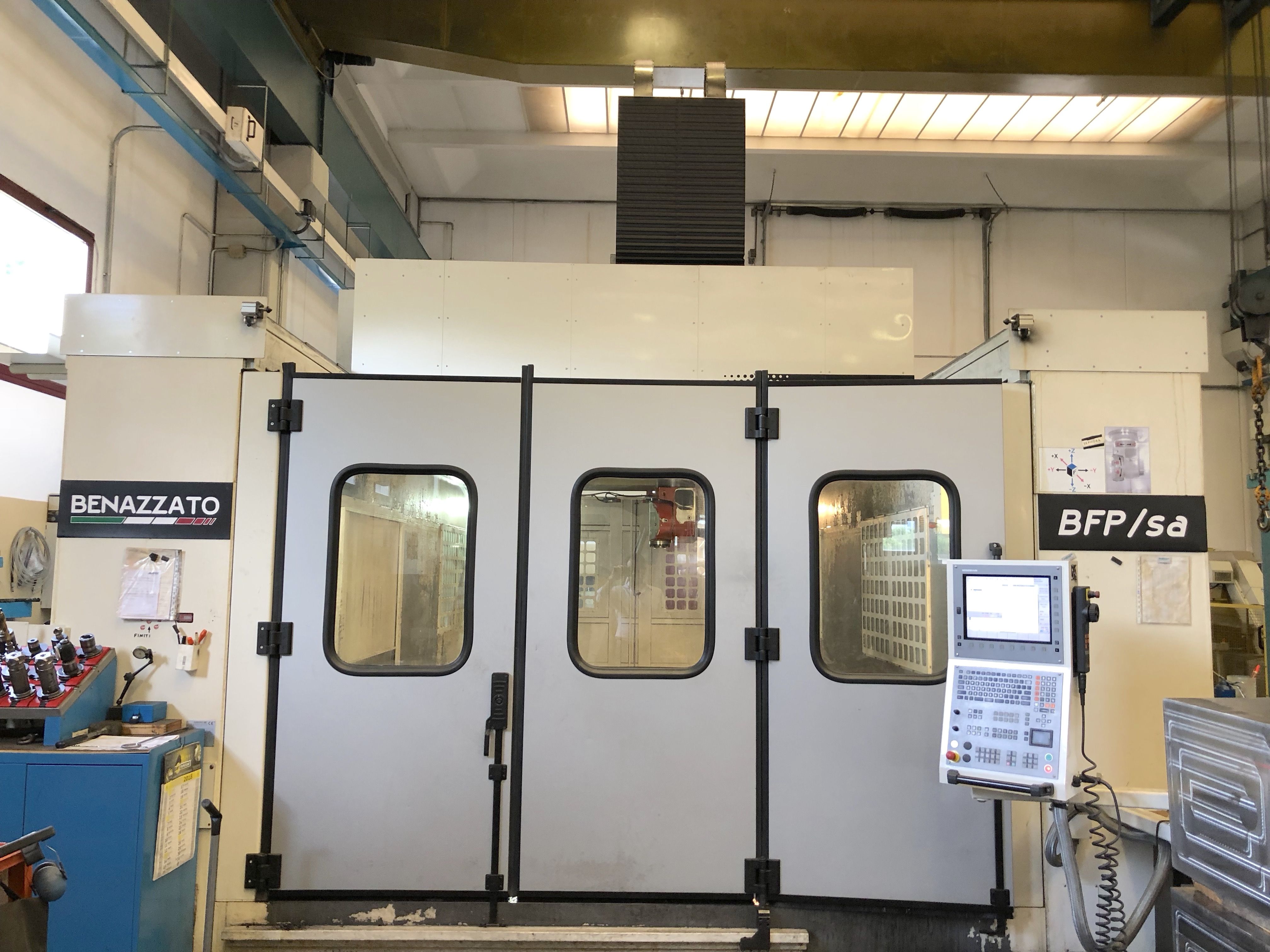

Abdeckung
completa con tetto scorrevole

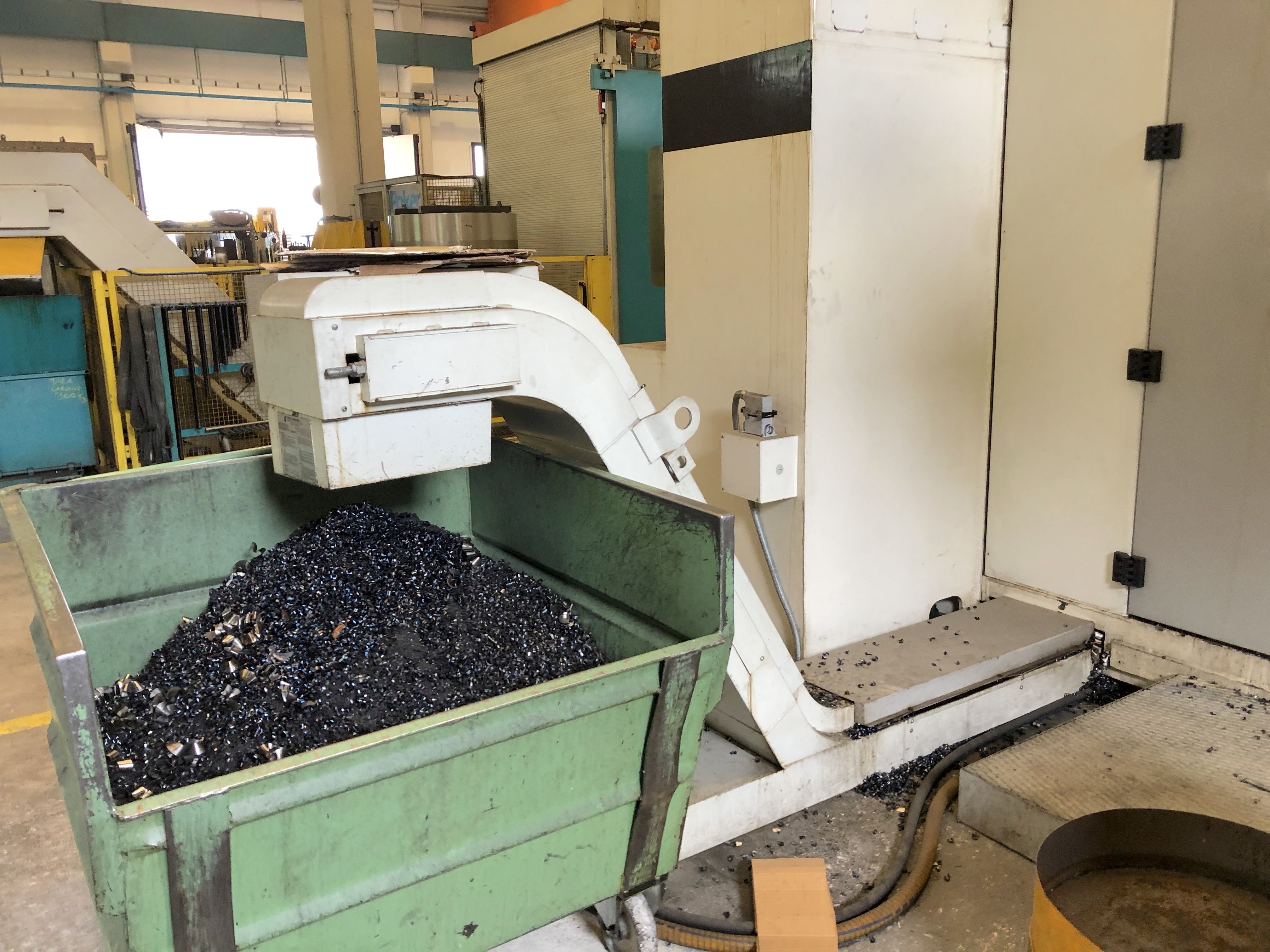

Späneförderer
Ja
Sichtbar in Funktion
Ja
